2 Den enklaste lösningen för belysningsstyrning man kan tänka sig. Är enkel att installera, använda och integrera. Ger energibesparingar, är intelligent och tillförlitlig. Ingen annan lösning på marknaden erbjuder lika unika egenskaper, ändå är lösningen prisvärd och helt kompatibel med DALI-standarden. Den är även en framtidssäkrad lösning som är kraftfull, flexibel och kostnadseffektiv. Det är en kompakt lösning som är tillgänglig för alla tillverkare av belysningssystem. Och ger naturligtvis optimal belysning när och var helst det behövs. idim Do you?

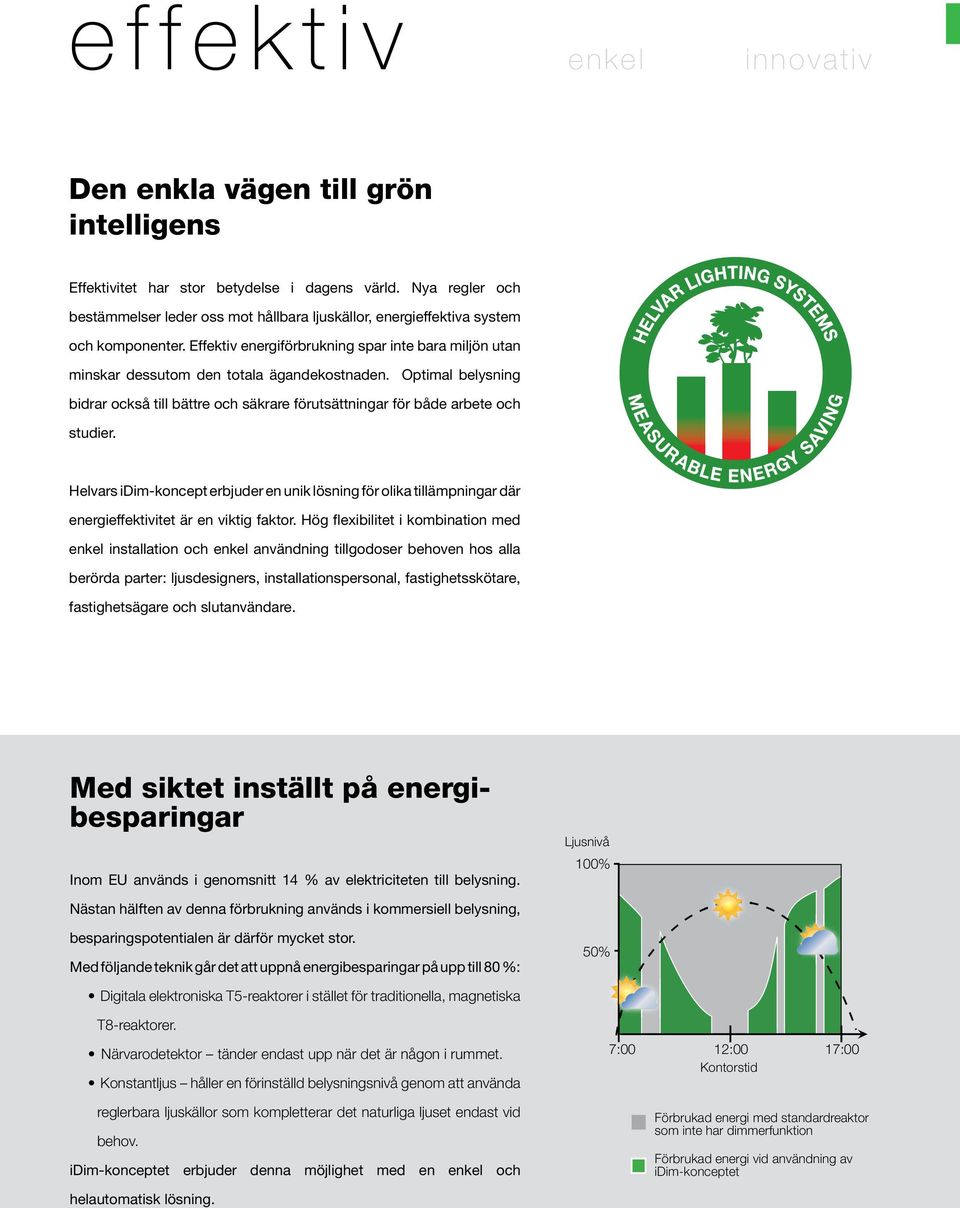

3 effektiv enkel innovativ Den enkla vägen till grön intelligens Effektivitet har stor betydelse i dagens värld. Nya regler och bestämmelser leder oss mot hållbara ljuskällor, energieffektiva system och komponenter. Effektiv energiförbrukning spar inte bara miljön utan minskar dessutom den totala ägandekostnaden. Optimal belysning bidrar också till bättre och säkrare förutsättningar för både arbete och studier. Helvars idim-koncept erbjuder en unik lösning för olika tillämpningar där energieffektivitet är en viktig faktor. Hög flexibilitet i kombination med enkel installation och enkel användning tillgodoser behoven hos alla berörda parter: ljusdesigners, installationspersonal, fastighetsskötare, fastighetsägare och slutanvändare. Med siktet inställt på energibesparingar Inom EU används i genomsnitt 14 % av elektriciteten till belysning. Ljusnivå 100% Nästan hälften av denna förbrukning används i kommersiell belysning, besparingspotentialen är därför mycket stor. Med följande teknik går det att uppnå energibesparingar på upp till 80 %: 50% Digitala elektroniska T5-reaktorer i stället för traditionella, magnetiska T8-reaktorer. Närvarodetektor tänder endast upp när det är någon i rummet. Konstantljus håller en förinställd belysningsnivå genom att använda reglerbara ljuskällor som kompletterar det naturliga ljuset endast vid behov. idim-konceptet erbjuder denna möjlighet med en enkel och helautomatisk lösning. 7:00 12:00 17:00 Kontorstid Förbrukad energi med standardreaktor som inte har dimmerfunktion Förbrukad energi vid användning av idim-konceptet

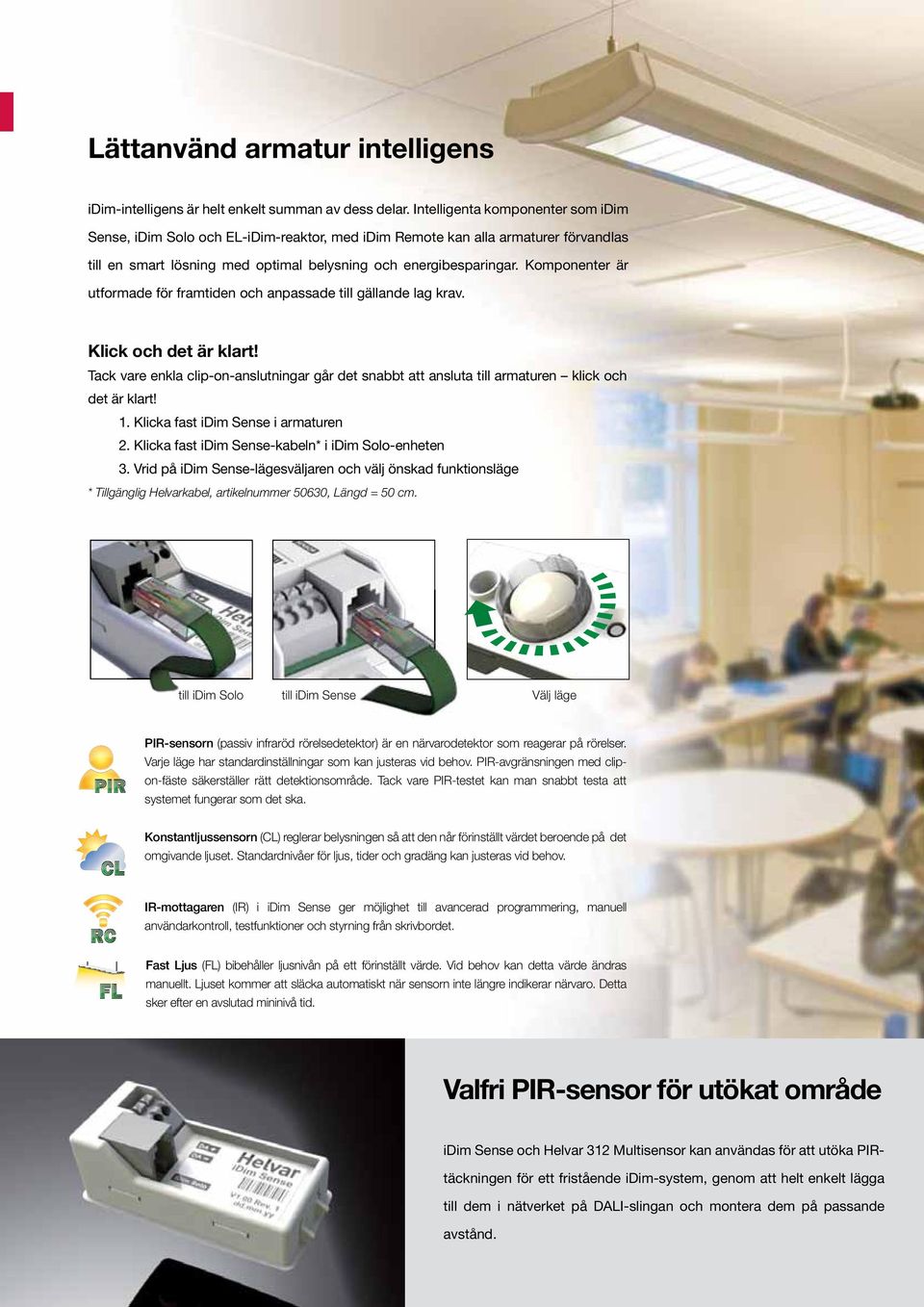

4 Lättanvänd armatur intelligens idim-intelligens är helt enkelt summan av dess delar. Intelligenta komponenter som idim Sense, idim Solo och EL-iDim-reaktor, med idim Remote kan alla armaturer förvandlas till en smart lösning med optimal belysning och energibesparingar. Komponenter är utformade för framtiden och anpassade till gällande lag krav. Klick och det är klart! Tack vare enkla clip-on-anslutningar går det snabbt att ansluta till armaturen klick och det är klart! 1. Klicka fast idim Sense i armaturen 2. Klicka fast idim Sense-kabeln* i idim Solo-enheten 3. Vrid på idim Sense-lägesväljaren och välj önskad funktionsläge * Tillgänglig Helvarkabel, artikelnummer 50630, Längd = 50 cm. till idim Solo till idim Sense Välj läge PIR-sensorn (passiv infraröd rörelsedetektor) är en närvarodetektor som reagerar på rörelser. Varje läge har standardinställningar som kan justeras vid behov. PIR-avgränsningen med clipon-fäste säkerställer rätt detektionsområde. Tack vare PIR-testet kan man snabbt testa att systemet fungerar som det ska. Konstantljussensorn (CL) reglerar belysningen så att den når förinställt värdet beroende på det omgivande ljuset. Standardnivåer för ljus, tider och gradäng kan justeras vid behov. IR-mottagaren (IR) i idim Sense ger möjlighet till avancerad programmering, manuell användarkontroll, testfunktioner och styrning från skrivbordet. Fast Ljus (FL) bibehåller ljusnivån på ett förinställt värde. Vid behov kan detta värde ändras manuellt. Ljuset kommer att släcka automatiskt när sensorn inte längre indikerar närvaro. Detta sker efter en avslutad mininivå tid. Valfri PIR-sensor för utökat område idim Sense och Helvar 312 Multisensor kan användas för att utöka PIRtäckningen för ett fristående idim-system, genom att helt enkelt lägga till dem i nätverket på DALI-slingan och montera dem på passande avstånd.

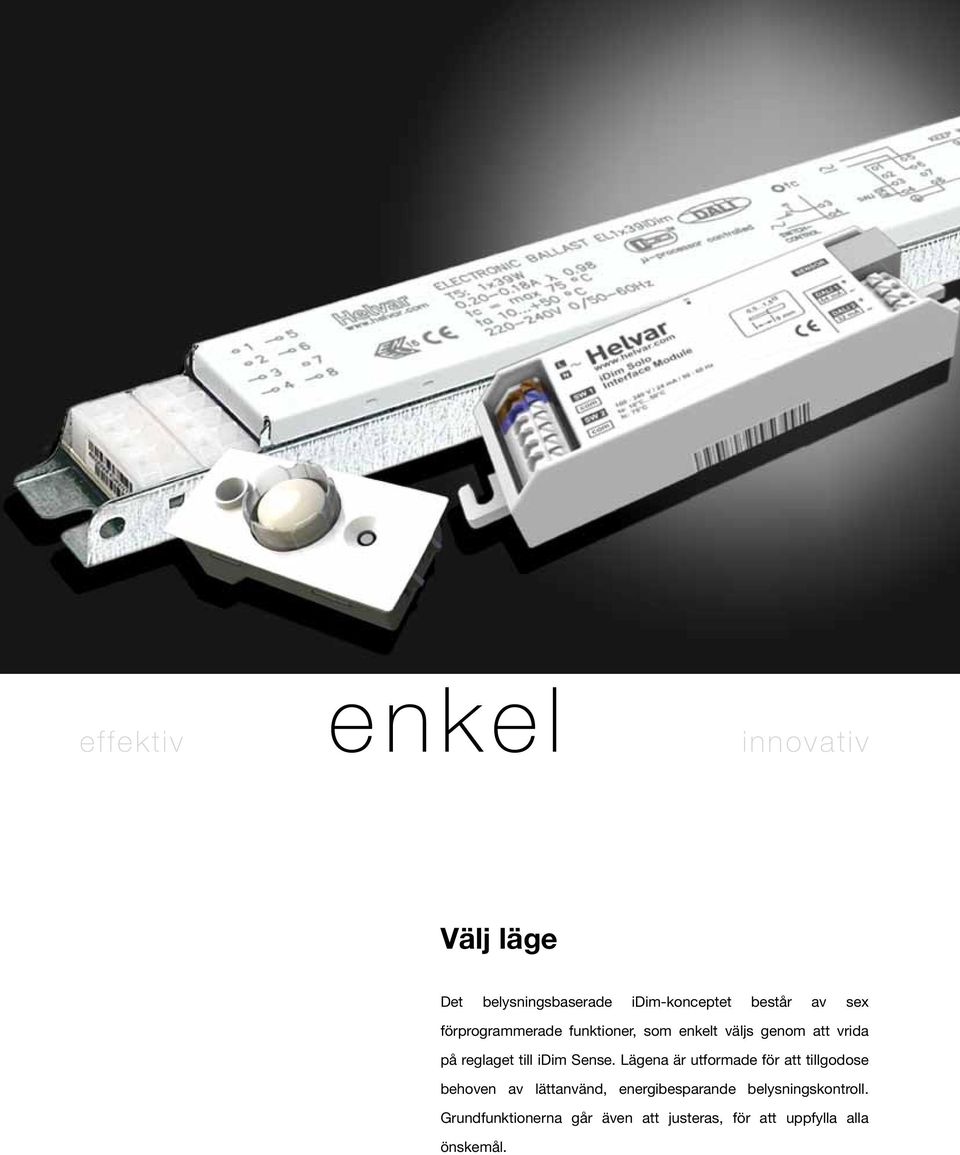

5 effektiv enkel innovativ Välj läge Det belysningsbaserade idim-konceptet består av sex förprogrammerade funktioner, som enkelt väljs genom att vrida på reglaget till idim Sense. Lägena är utformade för att tillgodose behoven av lättanvänd, energibesparande belysningskontroll. Grundfunktionerna går även att justeras, för att uppfylla alla önskemål.

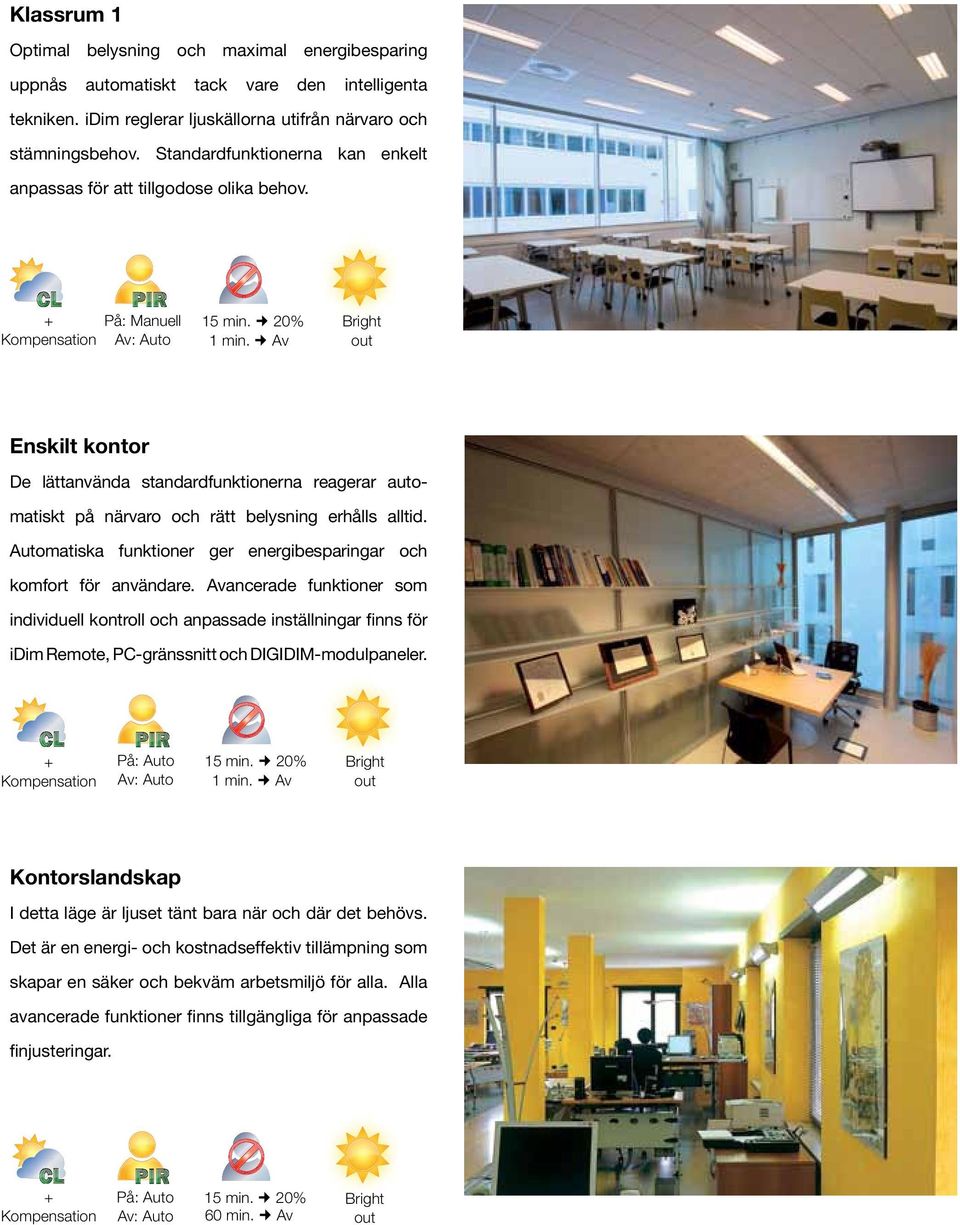

6 Klassrum 1 Optimal belysning och maximal energibesparing uppnås automatiskt tack vare den intelligenta tekniken. idim reglerar ljuskällorna utifrån närvaro och stämningsbehov. Standardfunktionerna kan enkelt anpassas för att tillgodose olika behov. + Kompensation På: Manuell 15 min. 20% 1 min. Av Enskilt kontor De lättanvända standardfunktionerna reagerar automatiskt på närvaro och rätt belysning erhålls alltid. Automatiska funktioner ger energibesparingar och komfort för användare. Avancerade funktioner som individuell kontroll och anpassade inställningar finns för idim Remote, PC-gränssnitt och DIGIDIM-modulpaneler. + Kompensation På: Auto 15 min. 20% 1 min. Av Kontorslandskap I detta läge är ljuset tänt bara när och där det behövs. Det är en energi- och kostnadseffektiv tillämpning som skapar en säker och bekväm arbetsmiljö för alla. Alla avancerade funktioner finns tillgängliga för anpassade finjusteringar. + Kompensation På: Auto 15 min. 20% 60 min. Av

7 Korridorlänkning När det kommer någon så tänds ljuset upp i hela korridoren. Flera sektioner och sensorer kan kopplas ihop vilket ger en kraftfull lösning med en komplett belysning överallt i korridoren. På: Auto 5 min. 20% 30 min. Av Korridor-hold Denna unika funktion för enskilda kontor, knyts ihop med läget korridorlänkning. När någon är på kontoret kommer ljuset att vara tänt i korridoren. Korridor-hold är en helautomatisk funktion som ger både energibesparingar och säkerhet. På: Auto 15 min. 20% 1 min. Av Klassrum 2 / Konferensrum I detta läge tänds lamporna enbart när det behövs. Det går att tända och släcka manuellt eller att låta systemet släcka ljuset. Funktionen konstantljus reglerar till rätt ljusstyrka, och dessutom kan systemet stämningsanpassas med idim Remote och DIGIDIM-modulpaneler. + På: Manuell 15 min. 20% 1 min. Av Dagsljusreglering (+ Kompensation) Fast ljus Pir närvaro Ljus På/ Av PIR Frånvaro Frånslagsfördröjning vid närvaro ljusnivå Frånslagsfördröjning vid genomgång Av Ljus på till 10 % vid tillräckligt med dagsljus

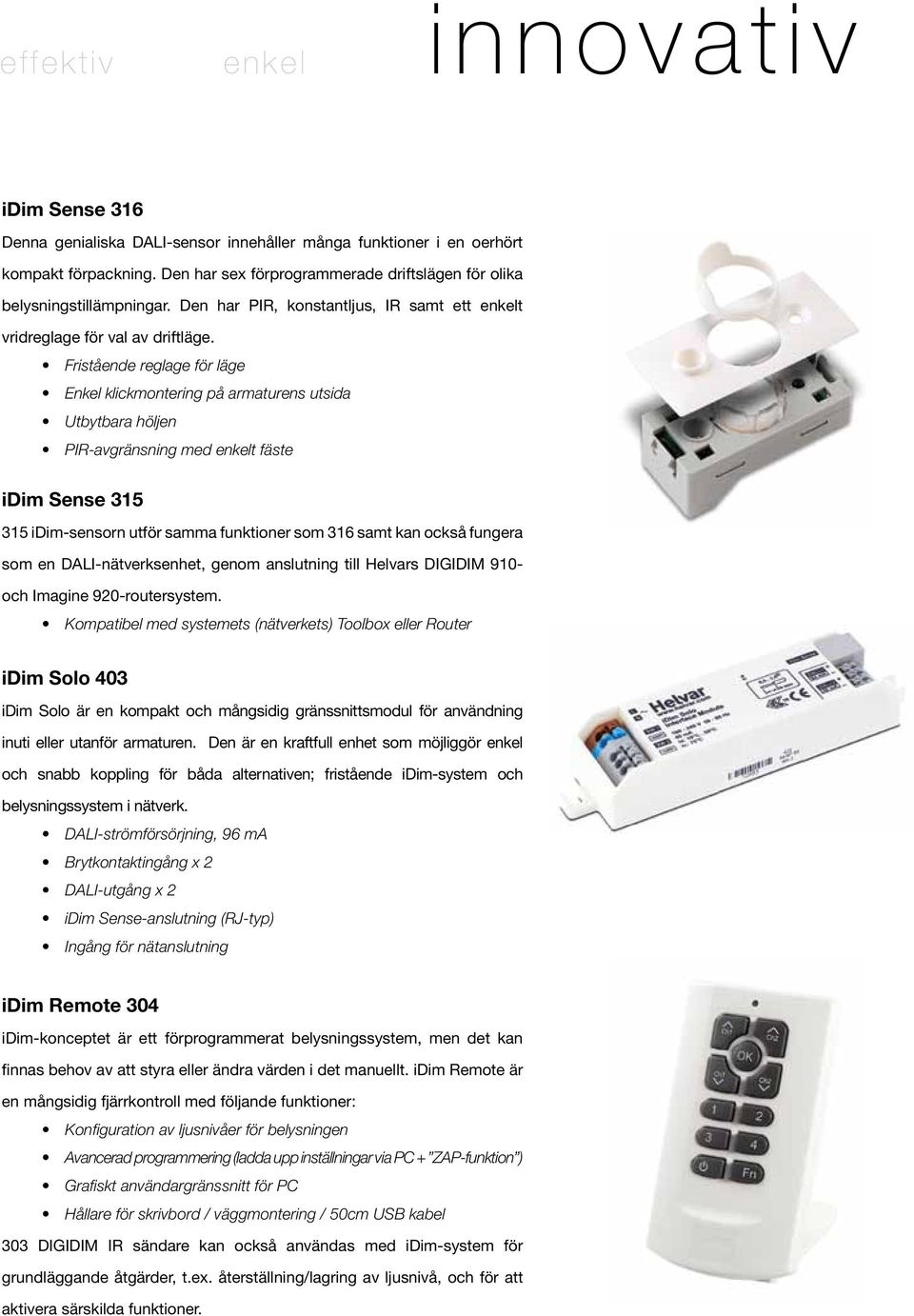

8 effektiv enkel innovativ idim Sense 316 Denna genialiska DALI-sensor innehåller många funktioner i en oerhört kompakt förpackning. Den har sex förprogrammerade driftslägen för olika belysningstillämpningar. Den har PIR, konstantljus, IR samt ett enkelt vridreglage för val av driftläge. Fristående reglage för läge Enkel klickmontering på armaturens utsida Utbytbara höljen PIR-avgränsning med enkelt fäste idim Sense idim-sensorn utför samma funktioner som 316 samt kan också fungera som en DALI-nätverksenhet, genom anslutning till Helvars DIGIDIM 910- och Imagine 920-rersystem. Kompatibel med systemets (nätverkets) Toolbox eller Rer idim Solo 403 idim Solo är en kompakt och mångsidig gränssnittsmodul för användning inuti eller utanför armaturen. Den är en kraftfull enhet som möjliggör enkel och snabb koppling för båda alternativen; fristående idim-system och belysningssystem i nätverk. DALI-strömförsörjning, 96 ma Brytkontaktingång x 2 DALI-utgång x 2 idim Sense-anslutning (RJ-typ) Ingång för nätanslutning idim Remote 304 idim-konceptet är ett förprogrammerat belysningssystem, men det kan finnas behov av att styra eller ändra värden i det manuellt. idim Remote är en mångsidig fjärrkontroll med följande funktioner: Konfiguration av ljusnivåer för belysningen Avancerad programmering (ladda upp inställningar via PC + ZAP-funktion ) Grafiskt användargränssnitt för PC Hållare för skrivbord / väggmontering / 50cm USB kabel 303 DIGIDIM IR sändare kan också användas med idim-system för grundläggande åtgärder, t.ex. återställning/lagring av ljusnivå, och för att aktivera särskilda funktioner.

9 Produktsortiment EL-iDim-reaktor Produktsortimentet för EL-iDim-reaktorn erbjuder lägsta s.k. running losses, maximal livslängd och lägre total ägandekostnad. EL-iDim-reaktorer kan styras med DALI eller Switch-Control, båda i fristående program eller som del av ett större DALI-nätverk. Tekniska specifikation EL-iDim linear Högsta EEI = A1 BAT Lägsta standby-förbrukning 0,3 W Bästa tillgängliga katodkontrollsystem OCC TM Dimmerintervall: % * Höjd endast 21 mm Användarvänlig snabbanslutning Intervall: W V Hz EL-iDim compact Högsta EEI = A1 BAT Lägsta standby-förbrukning 0,3 W Bästa tillgängliga katodkontrollsystem OCC TM Dimmerintervall: % Multilamps drift Drift av singel och dubbla ljukällor Lamptyp W Antal lysrör Reaktor EEI Vikt Total effekt Nätström Lamp effekt (g) (W) (A) (W) 14 1 EL1x14-35iDim A1 BAT EL2x14-35iDim A1 BAT EL3x14iDim A1 BAT EL4x14iDim A1 BAT EL1x14-35iDim A1 BAT EL2x14-35iDim A1 BAT EL1x24iDim A1 BAT EL2x24iDim A1 BAT EL1x14-35iDim A1 BAT T EL2x14-35iDim A1 BAT EL1x14-35iDim A1 BAT EL2x14-35iDim A1 BAT EL1x39iDim A1 BAT EL2x39iDim A1 BAT EL1x49iDim A1 BAT EL2x49iDim A1 BAT EL1x54iDim A1 BAT EL2x54iDim A1 BAT EL1x80iDim A1 BAT T EL1x36iDim A1 BAT EL2x36iDim A1 BAT EL1x24iDim A1 BAT EL2x24iDim A1 BAT EL1x36iDim A1 BAT TC-L 36 2 EL2x36iDim A1 BAT EL1x55iDim A1 BAT EL2x55iDim A1 BAT EL1x80iDim A1 BAT EL1/2x18-24iDim-c A1 BAT TC-L/ 18 2 EL1/2x18-24iDim-c A1 BAT TC-F 24 1 EL1/2x18-24iDim-c A1 BAT EL1/2x18-24iDim-c A1 BAT T5c 22 1 EL1/2x18-24iDim-c A1 BAT EL1/2x18-24iDim-c A1 BAT EL1/2x18iDim-c A1 BAT EL1/2x18iDim-c A1 BAT EL1/2x26-42iDim-c A1 BAT EL1/2x26-42iDim-c A1 BAT TC-DE/ 26 2 EL2x26-42iDim-c A1 BAT TC-TE 32 1 EL1/2x26-42iDim-c A1 BAT EL2x26-42iDim-c A1 BAT EL1/2x26-42iDim-c A1 BAT EL2x26-42iDim-c A1 BAT * Reglerområde 3-100% för EL3x14iDim & EL4x14iDim. Mer information på: Right to use German patent DE of Tridonic Atco
