1 LED SOLUTIONS our mission LED-strip och Aluminium-profiler kvalitet kunskap flexibiltet trygghet

2 Kundanpassade lösningar för stora och små projekt LedLab tillverkar måttanpassade LED-profiler. Kombinationerna av olika profiler, glas och LED-strip är väldigt, väldigt många. I denna broschyr visar vi en del av vårt sortiment. Det finns alltså en hel del mer att tillgå, så hittar du inte exakt det du söker här - kontakta oss! Vi har produkterna, kompetensen, erfarenheten och engagemanget för oss är det viktigt att hitta den optimala lösningen för varje projekt! Tillverkning av LED-profiler Det finns alltid en max matnings-längd för LED-strip. Det gäller också att hitta rätt i val av LED-strip, profil, don, styrning, kabelarea osv. Vi har många års erfarenhet av att tillverka LED-profiler - till både stora och små projekt. Vad som är prioriterat i den ena installationen måste inte vara det i den andra - det viktiga är att bena ut begreppen och komma fram till det som är mest optimalt i det specifika fallet! Vi hjälper till att kombinera LED-strip med rätt profil, rätt don och rätt styrning för att få ut mesta möjliga ljus, längsta möjliga livslängd och för ändamålet bästa möjliga ljus! Drivning och styrning All LED är dimbar. Det handlar bara om att hitta rätt drivning och styrning. LedLab erbjuder ett komplett sortiment för både enkel och mer avancerad styrning av LED. DALI, DMX, 0-10V eller PUSH - vi hjälper till att hitta rätt dimensionerade och rätt sorts driv- och styrdon. Vi har den tekniska kompetensen och kan hjälpa till att guida i alla de val som ska göras för att få en så bra lösning som möjligt.

3 LED-strip PREMIUM Japanska Nichia ligger i framkant när det gäller tillverkning av LED-dioder. Produktionen av LED-strip PREMIUM sker i Europa och den kontrollerade produktionsprocessen i kombination med det extremt noga urvalet av material ger en LED-strip som lämpar sig utmärkt när det ställs extra höga krav, främst till den professionella marknaden! Fördelarna med LED-strip PREMIUM 112 LED s/meter ger en jämn, homogen ljusbild. Hög färgåtergivning, CRI > 90 Mycket ljus, upp till 141Lm/w Designad för att ge ett jämnt ljus hela LED-stripslängden (konstant ström) Speciellt utvecklad tape för utmärkt värmeledning Mätpunkter för kontroll av värme (TC-punkter) Tillverkning i Europa Brinntid h. 5 års produktgranti* Den viktiga kylningen För att LED:en inte ska bli överhettad, behöver LEDstrip:en monteras i en väl anpassad aluminiumprofil. Värmeutvecklingen är beroende av flera faktorer: LED-strip:ens effekt och längd. LED-strip PREMIUM är utrustade med speciellt utvecklad tape för bästa möjliga värmeöverföring till aluminiumprofilen. Dessutom finns värme-mätpunkter utefter hela LEDstrip:en, där man kan kan kontrollera att kylningen är tillräcklig. Speciellt viktigt att välja rätt profil när det gäller LED-strip med hög effekt och mycket ljus! Led-strip STANDARD LED-strip STANDARD är en storsäljare och vi lagerför de flesta modeller och i samtliga ljusfärger. LED-strip STANDARD drivs på 12 eller 24V. Utöver de artiklar som finns i tabellen på nästa sida, finns ytterligare ett flertal - kontakta oss om du inte hittar det du söker! LED s/meter ger en jämn, homogen ljusbild. Färgåtergivning, CRI > 80 Designad för att ge ett jämnt ljus hela LED-stripslängden (konstant ström) Tillverkning i Asien Brinntid h. 3 års produktgaranti* *Garanti innebär alltid ersättning av produkt, arbetskostnad ersätts inte.

4 PREMIUM LED-STRIP Artikel nr. Premium LED strip Effekt och Spänning Ljusfärg Ljusutbyte CRI Bredd Klippavstånd Max längd per matning Premium LED 9,6W/m, 24V 2200K 1087Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 2500K 1203Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 2700K 1199Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 3000K 1225Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 4000K 1279Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 5000K 1363Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 11 meter Premium LED 9,6W/m, 24V 6500K 1345Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 11 meter Premium LED 14,2W/m, K 1559Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1726Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1720Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1758Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1835Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1953Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 9 meter Premium LED 14,2W/m, K 1927Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 9 meter Premium LED 19,2W/m, 24V 2200K 2050Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 2500K 2270Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 2700K 2261Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 3000K 2312Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 4000K 2413Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 5000K 2564Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 6 meter Premium LED 19,2W/m, 24V 6500K 2530Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm 6 meter Premium LED 23W/m, 24V 2200K 2411Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 2500K 2669Lm/m CRI80+ SDCM3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 2700K 2659Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 3000K 2719Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 4000K 2838Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 5000K 3010Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm Premium LED 23W/m, 24V 6500K 2971Lm/m CRI90+ SDCM 3 Nichia 7,5 mm 625 mm Dual White Premium LED-strip DW, 9,6W/m, 24V Premium LED-strip DW, 9,6W/m, 24V K K 447Lm/m / 516Lm/m 447Lm/m / 500Lm/m 2200K=CRI K=CRI K=CRI K=CRI mm 1250 mm 12 meter 10 mm 1250 mm 12 meter Premium LED-strip DW, 19,2W/m, 24V Premium LED-strip DW, 19,2W/m, 24V K K 822Lm/m / 950lL/m 822Lm/m / 950lL/m 2200K=CRI K=CRI K=CRI K=CRI mm 1250 mm 7 meter 10 mm 1250 mm 7 meter RGBW Premium LED-strip RGBW*, 24W/m, 24V *Osram LED W= 2700K 719 Lm/m 2700K=CRI mm 1250 mm

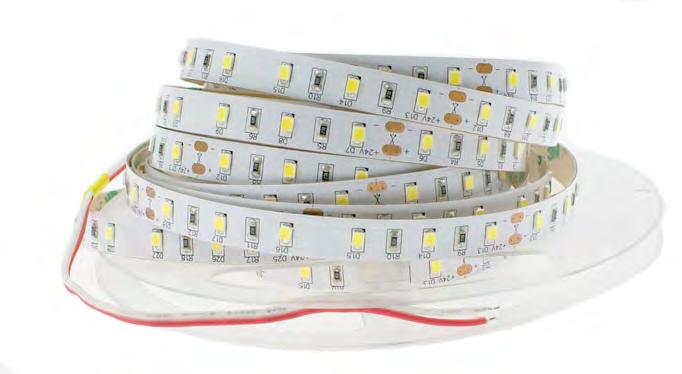

5 STANDARD LED-STRIP Artikelnummer LED-strip Standard Effekt och Spänning Ljusfärg Ljusutbyte (+/- 10%) CRI Bredd Klippavstånd Max längd per matning Standard LED IP Standard LED 4,8W/m, 12V 2700K 400 Lm/m CRI80+ 8 mm 50 mm 10 meter Standard LED 4,8W/m, 12V 3000K 410Lm/m CRI80+ 8 mm 50 mm 10 meter Standard LED 4,8W/m, 12V 4000K 420Lm/m CRI80+ 8 mm 50 mm 10 meter Standard LED 4,8W/m, 12V 6500K 430Lm/m CRI80+ 8 mm 50 mm 10 meter Standard LED 9,6W/m, 24V 2700K 830Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V 3000K 840Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V 4000K 850Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V 6500K 860Lm/m CRI mm 50 mm 10 meter Standard LED 14,4W/m, 24V 2700K 960Lm/m CRI mm 100 mm 8 meter Standard LED 14,4W/m, 24V 3000K 980Lm/m CRI mm 100 mm 8 meter Standard LED 14,4W/m, 24V 4000K 1000Lm/m CRI mm 100 mm 8 meter Standard LED 14,4W/m, 24V 6500K 1020Lm/m CRI mm 100 mm 8 meter Standard LED 19,2W/m, 24V 2700K 1160Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V 3000K 1180Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V 4000K 1200Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V 6500K 1220Lm/m CRI mm 50 mm 7 meter Standard LED IP Standard LED 4,8W/m, 12V, IP K 400Lm/m CRI mm 50 mm 10 meter Standard LED 4,8W/m, 12V, IP K 410Lm/m CRI mm 50 mm 10 meter Standard LED 4,8W/m, 12V, IP K 420Lm/m CRI mm 50 mm 10 meter Standard LED 4,8W/m, 12V, IP K 430Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V, IP K 830Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V, IP K 840Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V, IP K 850Lm/m CRI mm 50 mm 10 meter Standard LED 9,6W/m, 24V, IP K 860Lm/m CRI mm 50 mm 10 meter Standard LED 19,2W/m, 24V, IP K 1160Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V, IP K 1180Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V, IP K 1200Lm/m CRI mm 50 mm 7 meter Standard LED 19,2W/m, 24V, IP K 1220Lm/m CRI mm 50 mm 7 meter Dual White, IP Standard LED DW 19,2W/m, 24V K CRI mm 100 mm RGBW och RGB, IP20 - För IP67 - kontakta oss! Standard LED RGB+NW 20W/m, 24V RGB+NW(4000K) 12 mm 72 mm Standard LED RGB+WW 20W/m, 24V RGB+WW(3000K) 12 mm 72 mm Standard LED RGB RGB 12 mm 100 mm 8 meter Med reservation för uppdateringar/utveckling av produkt.

6 IP-klassning För att visa vilket skydd en el-artikel har mot damm och vatten märks den med en kappslingsklass. IP-klassen består av bokstäverna IP följt av två siffror, varav den första beskriver åtkomligheten av strömförande delar och den andra vattenskyddet. Första siffran 6 Dammtät Andra siffran 5 Skyddad mot spolande vatten från munstycke 7 Kan nedsänkas tillfälligt i vatten utan att ta skada IP klassade LED-profiler Vi tillverkar IP-klassade LED-profiler kan tillverkas enligt önskemål om längd (upp till ), ljusfärg och effekt. Välj bland de flesta av våra LED-profiler. IP klassad LED-strip Vi har både IP65 och IP67-klassade LED-strip. Vanligast är den IP 65 klassade, som innebär att LED-stripen ligger i ett silikonhölje. Den IP-67-klassade* LED-stripen är istället helt silikonfylld. * Beställningsvara IP-klassade LED-profiler STANDARD Vanligast är att göra IP-klassade LED-profiler med vår IP65 LED-strip. För bästa hållbarhet säkrar vi upp med ordentlig dragavlastning för anslutningskabeln. IP klassade LED-profiler PREMIUM Vid extra krävande projekt kan vi erbjuda en IP-klassad LED-profil-lösning av allra högsta kvalitet. Vi gjuter då in LED-stripen direkt i aluminiumprofilen, och säkrar upp med ordentlig dragavlastning för anslutningskabeln. LED-linjer i RGBW. Här används U-profil reflektor och IP-klassad LED-strip RGBW. Färgerna styrs enkelt via en DMX-panel Här har man monterat U-profil Låg med 30 lins bakom ett extra bländskydd. IP-klassad LED-strip och 2700K ger ett varmt och behagligt ljus.

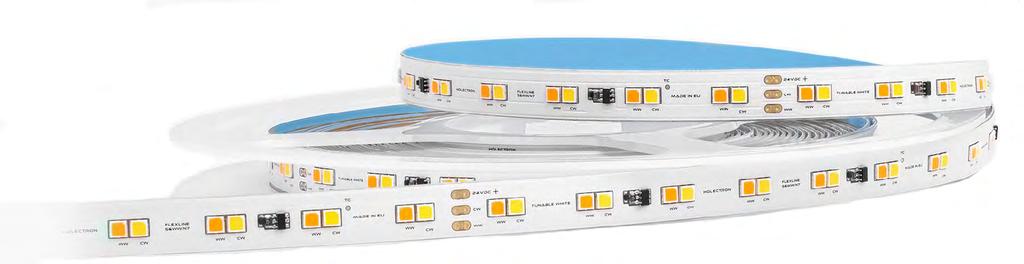

7 RGB och RGBW Dioderna i LedLabs LED-strip RGB och RGB + W är så kallade 4 in 1, dvs samtliga färger (Röd + Grön + Blå + Vit) finns i varje diod. Det innebär att man får ett jämnt och fint ljus i alla tänkbara färger. Dual White Dual White är en LED-strip att använda om man vill växla mellan varmvitt och kallvitt. LED-stripen är då försedd med varannan extra varmvit och varannan neutralvit diod. LED-strip RGB + W kan t ex DMX-styras med med PUSH CV och med en programmerbar panel, där man enkelt ställer in önskade program, färger eller scener. LED-linjer i hissarna på Gothia Towers i Göteborg. Här sitter 14,4W/m RGB LED-strip i aluminiumprofilen 180 -modell. Med det höga och utskjutande opalglaset får man en jämn ljusfördelning som sprider ljuset 180. Ljuset styrs via DMX. Var 10:e meter har egen adress och kan styras separat. Styrpanelen sitter centralt placerad vid receptionen och kan även kontrolleras trådlöst via smartphone.

8 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått U-profil Mini Opalglas, U-profil Hög U-profil Låg U-profil Reflektor Stor Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Låg, Plast Låg, Aluminium Låg, M8 Vinklingsbar Robust Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Hög, Plast Hög, Aluminium Hög, M8 Vinklingsbar Robust Opalglas Reflektor metall Reflektorband, 10 meter Vajer till U-profil Reflektor Fäste Rejäl (Reflektor) U-profil Reflektor Opalglas Reflektor metall med spännfjäder Reflektorband, 10 meter Vajer till U-profil Reflektor U-profil Bred 3 meter Opalglas 3 meter

9 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått U-profil Flack 3 meter Opalglas, 3 meter Klarglas, 3 meter T-profil Flack 3 meter Opalglas, 3 meter Klarglas, 3 meter T-profil Flack T-profil Hög T-profil Reflektor, Hörnprofil Slät Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, M8 med fjäder Robust Opalglas Reflektor T-profil reflektor metall med spännfjäder Reflektorband, 10 meter Vajer T-profil Reflektor Fäste Rejäl (Reflektor) Opalglas, Klarglas, 30 lins, frostat glas, Hörnprofil Slät Hörnprofil Slät Hörnprofil 3 meter Opalglas, 3 meter Klarglas, 3 meter

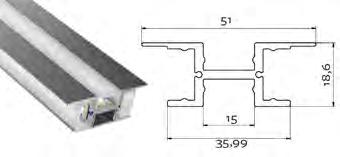

10 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått H-profil L-profil Up & Down Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, H-profil Opalglas, Opalglas,, (tål 500kg) Klarglas, 30 lins, frostat glas, Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Lock, Aluminium ALU VIT V-profil Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, ALU VIT metall Trappnosprofil Ljus nedåt Trappnosprofil Ljus Uppåt Opalglas, Klarglas, 30 lins, frostat glas,, trappnos ned. Trappnosband Opalglas, Klarglas, 30 lins, frostat glas,, trappnos upp. Trappnosband

11 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått Pendelprofil Opalglas, Klarglas, grå transparent Vajerupphäng Plan modell Plan modell Pro-led 6,2 meter Opalglas, Klarglas, Frostat glas, 1 meter transparent Ändavslåt grå hörn 45 metall Frostat glas kupat, 6,2 meter Opalglas, kupat, 2 meter M8 M8 mutter Lysrörsprofil 2 meter Opalglas, 2 meter Aluminium-skena, 2 meter modell Opalglas 180 modell hörn 45 metall Väggprofil Opalglas, Klarglas, med fjäder Opalrör 3 meter Aluminium-skena, 3 meter Hållare

12 LedLab AB Tomasgårdsvägen Alingsås Sweden Tel: order@ledlab.se
