LED SOLUTIONS. LED-strip och Aluminium-profiler. kvalitet kunskap flexibiltet trygghet. our mission.

Transkript

1 LED SOLUTIONS our mission LED-strip och Aluminium-profiler kvalitet kunskap flexibiltet trygghet

2 Kundanpassade lösningar för stora och små projekt LedLab tillverkar måttanpassade LED-profiler. Kombinationerna av olika profiler, glas och LED-strip är väldigt, väldigt många. I denna broschyr visar vi en del av vårt sortiment. LED-världen är föränderlig i en klass för sig - så hittar du inte exakt det du söker här - kontakta oss! Vi har produkterna, kompetensen, erfarenheten och engagemanget för oss är det viktigt att hitta den optimala lösningen för varje enskilt projekt! Tillverkning av LED-profiler Det finns alltid en max matnings-längd för LED-strip. Det gäller också att hitta rätt i val av LED-strip, profil, don, styrning, kabelarea osv. Vi har många års erfarenhet av att tillverka LED-profiler - till både stora och små projekt. Vad som är prioriterat i den ena installationen måste inte vara det i den andra - det viktiga är att bena ut begreppen och komma fram till det som är mest optimalt i det specifika fallet! Vi hjälper till att kombinera LED-strip med rätt profil, rätt don och rätt styrning för att få ut mesta möjliga ljus, längsta möjliga livslängd och för ändamålet bästa möjliga ljus! Drivning och styrning All LED-belysning är dimbar. Det handlar bara om att hitta rätt drivning och styrning. LedLab erbjuder ett komplett sortiment för både enkel och mer avancerad styrning av LED. DALI, DMX, 0-10V eller PUSH - vi hjälper till att hitta rätt dimensionerade och rätt sorts driv- och styrdon. Vi har den tekniska kompetensen och kan hjälpa till att guida i alla de val som ska göras för att få en så bra lösning som möjligt.

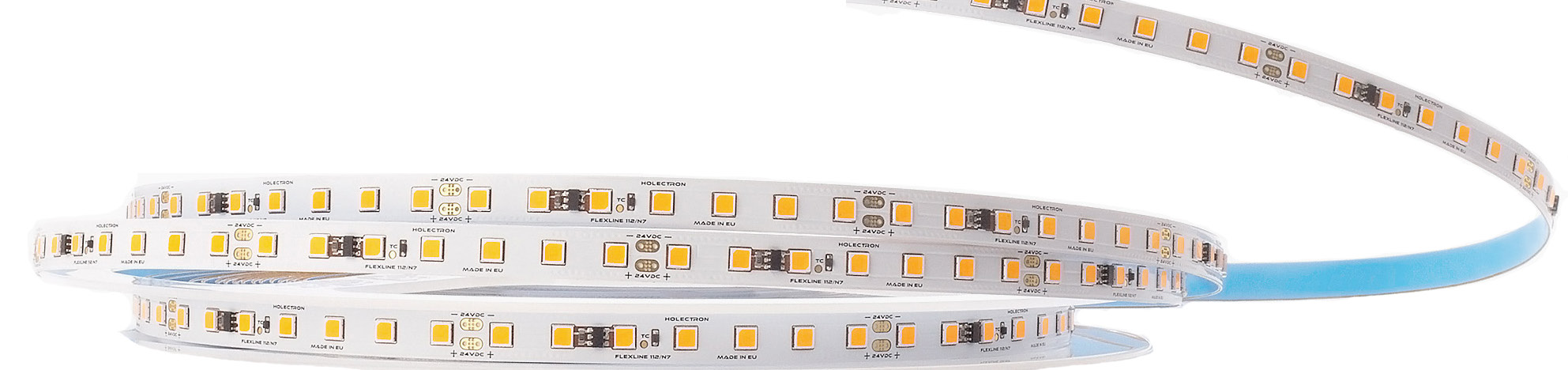

3 LED-strip PREMIUM Japanska Nichia ligger i framkant när det gäller tillverkning av LED-dioder. Produktionen av LED-strip PREMIUM sker i Europa och den kontrollerade produktionsprocessen i kombination med det extremt noga urvalet av material ger en LED-strip som lämpar sig utmärkt när det ställs extra höga krav, främst till den professionella marknaden! Den viktiga kylningen För att LED:en inte ska bli överhettad, behöver LED-strip:en monteras i en väl anpassad aluminiumprofil. Värmeutvecklingen är beroende av flera faktorer: LED-strip:ens effekt och längd. LED-strip PREMIUM är utrustade med speciellt utvecklad tape för bästa möjliga värmeöverföring till aluminiumprofilen. Dessutom finns värme-mätpunkter utefter hela LED-strip:en, där man kan kan kontrollera att kylningen är tillräcklig. Speciellt viktigt att välja rätt profil när det gäller LED-strip med hög effekt och mycket ljus! Fördelarna med LED-strip PREMIUM 112 LED s/meter ger en jämn, homogen ljusbild. Hög färgåtergivning, CRI > 90 Mycket ljus, upp till 141Lm/w Designad för att ge ett jämnt ljus hela LED-stripslängden (konstant ström) Speciellt utvecklad tape för utmärkt värmeledning Mätpunkter för kontroll av värme (TC-punkter) Tillverkning i Europa 5 års produktgranti Artikelnummer LED-strip Premium Effekt och Spänning Ljusfärg Ljusutbyte CRI Max längd per matning Flex-LEDstrip 9,6W/m, 24V 2700K 1199Lm/m CRI90+ SDCM 3 Nichia 10 meter Flex-LEDstrip 9,6W/m, 24V 3000K 1225Lm/m CRI90+ SDCM 3 Nichia 10 meter Flex-LEDstrip 9,6W/m, 24V 4000K 1279Lm/m CRI90+ SDCM 3 Nichia 10 meter Flex-LEDstrip 9,6W/m, 24V 5000K 1363Lm/m CRI90+ SDCM 3 Nichia 10 meter Flex-LEDstrip 14,2W/m, K 1720Lm/m CRI90+ SDCM 3 Nichia 7 meter Flex-LEDstrip 14,2W/m, 24V 3000K 1758Lm/m CRI90+ SDCM 3 Nichia 7 meter Flex-LEDstrip 14,2W/m, 24V 4000K 1835Lm/m CRI90+ SDCM 3 Nichia 7 meter Flex-LEDstrip 14,2W/m, 24V 5000K 1953Lm/m CRI90+ SDCM 3 Nichia 7 meter Flex-LEDstrip 19,2W/m, 24V 2700K 2261Lm/m CRI90+ SDCM 3 Nichia Flex-LEDstrip 19,2W/m, 24V 3000K 2312Lm/m CRI90+ SDCM 3 Nichia Flex-LEDstrip 19,2W/m, 24V 4000K 2413Lm/m CRI90+ SDCM 3 Nichia Flex-LEDstrip 19,2W/m, 24V 5000K 2564Lm/m CRI90+ SDCM 3 Nichia Flex-LEDstrip 23W/m, 24V 2700K 2659Lm/m CRI90+ SDCM 3 Nichia 4 meter Flex-LEDstrip 23W/m, 24V 3000K 2719Lm/m CRI90+ SDCM 3 Nichia 4 meter Flex-LEDstrip 23W/m, 24V 4000K 2838Lm/m CRI90+ SDCM 3 Nichia 4 meter Flex-LEDstrip 23W/m, 24V 5000K 3010Lm/m CRI90+ SDCM 3 Nichia 4 meter

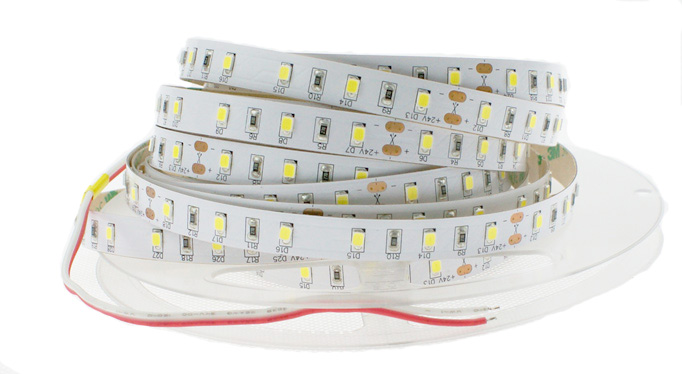

4 Led-strip STANDARD LED-strip STANDARD är en storsäljare och vi lagerför de flesta modellerna och i samtliga ljusfärger. Utöver de artiklar som finns i tabellen till höger, finns ytterligare ett flertal - kontakta oss om du inte hittar det du söker! Modeller LED-strip STANDARD drivs på 12 eller 24V och ljusspridningen är 120. De finns i olika utföranden (se tabeller) Den viktiga kylningen För all LED är kylningen viktig, för att undvika överhettning. LED-strip:en behöver monteras i en väl anpassad aluminiumprofil. Värmeutvecklingen är beroende av flera faktorer: LED-strip:ens effekt och längd. Speciellt viktigt att välja rätt profil när det gäller LED-strip med hög effekt och mycket ljus! Tillverkning av LED-profiler Det finns en max matnings-längd för alla LED-strip. Det gäller också att hitta rätt i val av LED-strip, profil, don, styrning, kabelarea osv. Vi har många års erfarenhet av att tillverka LED-profiler - till både stora och små projekt. Vad som är prioriterat i den ena installationen måste inte vara det i den andra - det viktiga är att bena ut begreppen och komma fram till det som är mest optimalt i det specifika fallet! Vi har den tekniska kompetensen och kan hjälpa till att guida i alla de val som ska göras för att få en så bra lösning som möjligt. Artikelnummer LED-strip Standard Effekt och Spänning Ljusfärg Ljusutbyte CRI Max längd per matning Flex-LEDstrip 4,8W/m, 12V 2700K 275 Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 3000K 300Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 4000K 330Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 5000K 360Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 2700K 520Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 3000K 600Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 4000K 660Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 5000K 720Lm/m CRI80 10 meter Flex-LEDstrip 14,4W/m, 24V 2700K 700Lm/m CRI80 8 meter Flex-LEDstrip 14,4W/m, 24V 3000K 750Lm/m CRI80 8 meter Flex-LEDstrip 14,4W/m, 24V 4000K 820Lm/m CRI80 8 meter Flex-LEDstrip 14,4W/m, 24V 5000K 720Lm/m CRI80 8 meter Flex-LEDstrip 19,2W/m, 24V 2700K 700Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m, 24V 3000K 750Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m, 24V 4000K 820Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m, 24V 5000K 890Lm/m CRI80 7 meter

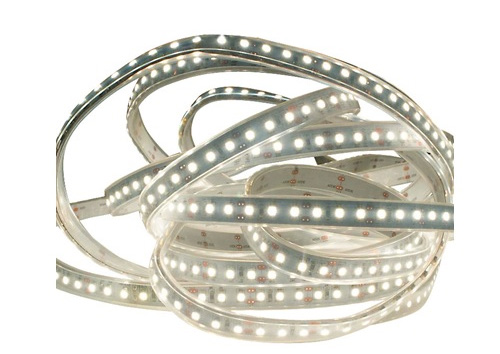

5 IP-klassning För att visa vilket skydd en el-artikel har mot damm och vatten märks den med en kappslingsklass. IP-klassen består av bokstäverna IP följt av två siffror, varav den första beskriver åtkomligheten av strömförande delar och den andra vattenskyddet. Första siffran 6 Dammtät Andra siffran 5 Skyddad mot spolande vatten från munstycke 7 Kan nedsänkas tillfälligt i vatten utan att ta skada IP klassade LED-profiler Vi tillverkar IP-klassade LED-profiler kan tillverkas enligt önskemål om längd (upp till ), ljusfärg och effekt. Självklart väljer man också bland våra många aluminiumprofiler! IP klassad LED-strip Vi har både IP65 och IP67-klassade LED-strip. Vanligast den är IP 65 klassade, som innebär att LED-stripen ligger i ett silikonhölje. Den IP-67-klassade* LED-stripen är istället helt silikonfylld. * Beställningsvara IP-klassade LED-profiler STANDARD Vanligast är att göra IP-klassade LED-profiler med vår IP65 LED-strip. För bästa hållbarhet säkrar vi upp med ordentlig dragavlastning för anslutningskabeln. IP klassade LED-profiler PREMIUM Vid extra krävande och utsatta projekt kan vi erbjuda en IP-klassad LED-profil-lösning av allra högsta kvalitet. Vi gjuter då in LED-stripen direkt i aluminiumprofilen, och säkrar upp med ordentlig dragavlastning för anslutningskabeln. Artikelnummer Effekt Ljusfärg IP-klass Ljusutbyte CRI Max längd per matning Flex-LEDstrip 4,8W/m, 12V 2700K IP Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 3000K IP65 300Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 4000K IP65 330Lm/m CRI80 10 meter Flex-LEDstrip 4,8W/m, 12V 5000K IP65 360Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 2700K IP65 520Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 3000K IP65 600Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 4000K IP65 660Lm/m CRI80 10 meter Flex-LEDstrip 9,6W/m, 24V 5000K IP65 720Lm/m CRI80 10 meter Flex-LEDstrip 19,2W/m 2700K IP65 700Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m 3000K IP65 750Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m 4000K IP65 820Lm/m CRI80 7 meter Flex-LEDstrip 19,2W/m 5000K IP65 890Lm/m CRI80 7 meter

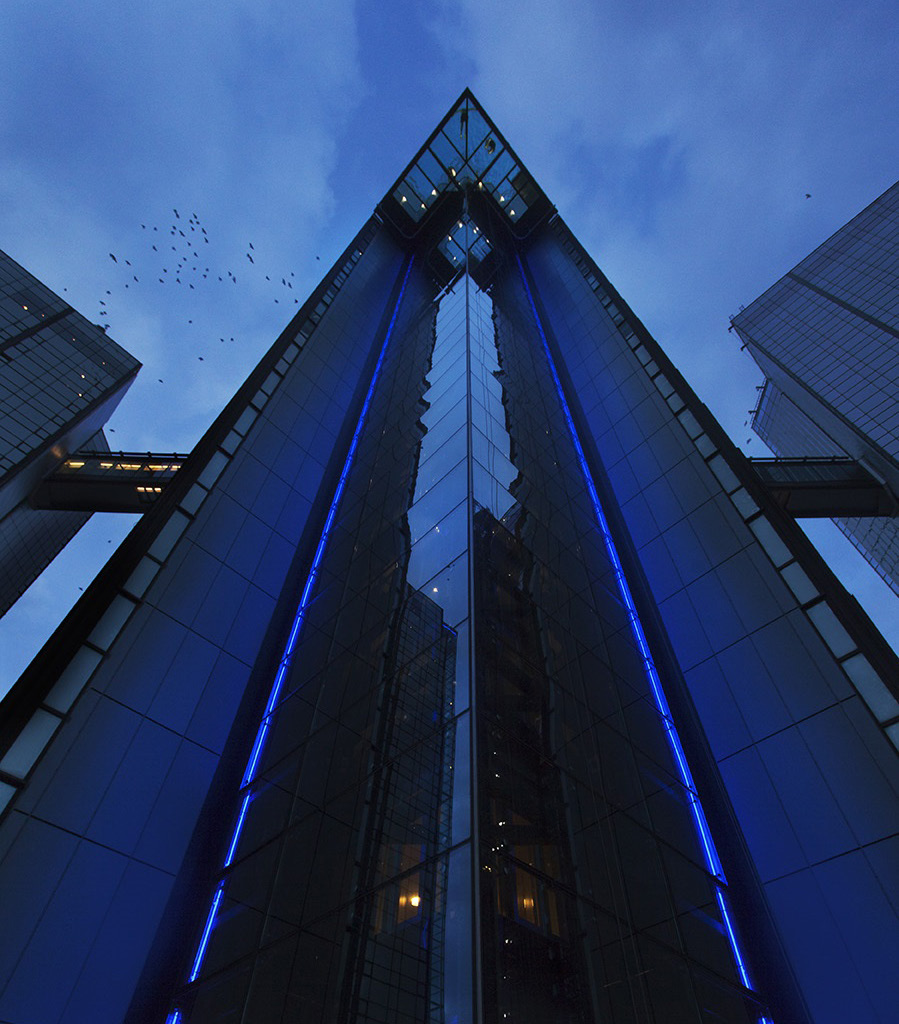

6 RGB, RGBW - STANDARD Dioderna i LedLabs LED-strip RGB och RGB + W är så kallade 4 in 1, dvs samtliga färger (Röd + Grön + Blå + Vit) finns i varje diod. Det innebär att man får ett jämnt och fint ljus i alla tänkbara färger. LED-strip RGB + W kan t ex DMX-styras med med PUSH CV och med en programmerbar panel, där man enkelt ställer in önskade program, färger eller scener. Dual White - STANDARD Dual White är en LED-strip att använda om man vill växla mellan varmvitt och kallvitt. LED-stripen är då försedd med varannan extra varmvit och varannan neutralvit diod. RGB, RGBW och Dual White - PREMIUM LED-strip RGB, RGBW och Dual White finns även i vårt PREMI- UM-sortiment. Kontakta oss för mer information. Artikelnummer Effekt IP-klass Ljusfärger Max längd per matning Flex-LEDstrip 20W/m, 24V IP20 RGB + NW Flex-LEDstrip 20W/m, 24V IP20 RGB+WW Flex-LEDstrip 20W/m, 24V IP67 RGB+NW Flex-LEDstrip 20W/m, 24V IP67 RGB+NW Flex-LEDstrip 14,4W/m, 24V IP20 RGB 8 meter Flex-LEDstrip 14,4W/m, 24V IP67 RGB 8 meter Flex-LEDstrip 19,2W/m, 12V IP K Flex-LEDstrip 19,2W/m, 12V IP K LED-linjer i hissarna på Gothia Towers i Göteborg. Här sitter 14,4W/m RGB LED-strip i aluminiumprofilen 180 -modell. Med det höga och utskjutande opalglaset får man en jämn ljusfördelning som sprider ljuset 180. Ljuset styrs via DMX. Var 10:e meter har egen adress och kan styras separat. Styrpanelen sitter centralt placerad vid receptionen och kan även kontrolleras trådlöst via smartphone.

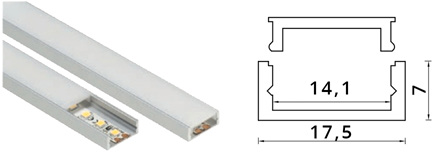

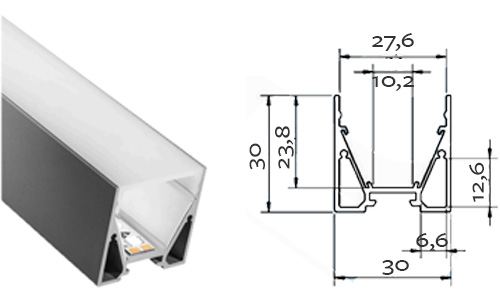

7 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått U-profil Mini Opalglas, U-profil Hög U-profil Låg U-profil Stor U-profil Reflektor Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Hög, Plast Hög, Aluminium Hög, M8 Vinklingsbar Robust Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Låg, Plast Låg, Aluminium Låg, M8 Vinklingsbar Robust Opalglas hög modell, Opalglas låg modell, Alu-skena till U-profil Stor, Hög modell, Låg modell Vajerupphäng till U-profil Stor Opalglas Reflektor - med hål metall med spännfjäder Reflektorband, 10 meter Vajer till U-profil Reflektor

8 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått U-profil Bred 3 meter Opalglas 3 meter Klarglas 3 meter U-profil Flack 3 meter Opalglas, 3 meter Klarglas, 3 meter U-profil Flack PRO-led 2 meter Opalglas, 2 meter med hål för kabel T-profil Flack PRO-led 2 meter Opalglas, 2 meter med hål för kabel T-profil Flack 3 meter Opalglas, 3 meter Klarglas, 3 meter T-profil Hög T-profil Reflektor, Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, med fjäder Robust Opalglas Reflektor T metall med spännfjäder Reflektorband, 10 meter Vajer T-profil Reflektor

9 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått H-profil L-profil Up & Down Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, med fjäder Robust Opalglas, Opalglas,, (tål 500kg) Klarglas, 30 lins, frostat glas, med fjäder Robust Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, Lock, Aluminium med fjäder Robust ALU VIT V-profil Opalglas, Opalglas, (tål 500kg) Klarglas, 30 lins, frostat glas, ALU VIT med fjäder Robust

10 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått Pendelprofil Opalglas, Klarglas, Frostat glas, 1 meter grå transparent Vajerupphäng Plan modell Plan modell Pro-led 6,2 meter Opalglas, Klarglas, Frostat glas, 1 meter transparent Ändavslåt grå hörn 45 metall Frostat glas kupat, 6,2 meter Opalglas, kupat, 2 meter till... Förskruvning modell Opalglas hörn 45 metall Hörnprofil 3 meter Opalglas, 3 meter Klarglas, 3 meter Väggprofil Opalglas, Klarglas, med fjäder

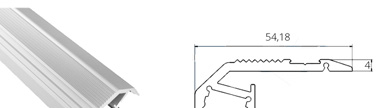

11 Aluminium-profiler Art.nr Profil Art.nr Glas och tillbehör Mått Lysrörsprofil 2 meter Opalglas, 2 meter Alu-skena, 2 meter Opalrör 3 meter Alu-skena Hållare Trappnosprofil 3 meter Opalglas, Klarglas, 30 lins, frostat glas, Trappnosband

12 LedLab AB Tomasgårdsvägen Alingsås Sweden Tel: order@ledlab.se
