2 Xcen erbjuder professionell, högkvalitativ och tillbehör till att skapa effektiva LED lösningar. 5-stegs vägledning Den 5-stegs modell som vi presenterar i denna katalog vägleder dig genom valet och installationen av de olika komponenter som behövs till ett sprojekt. Köp komponenter och sätt ihop ditt egna LED kit. ELLER Använd vår service för ett komplett, kundanpassat LED kit som är färdigt för enkel installation. Läs mer om vår service på sida 24.

3 INNEHÅLL 5-stegs guide - Enfärgad LED Aluminiumprofiler Dimmer Driver Tillbehör 5-stegs guide - Flerfärgad LED Aluminiumprofiler Styrenhet Driver Tillbehör Installationstips Kundanpassad service Möjliga komponenter samt kombinationer SIDA

4 13,2W/m 3000K IP62

5 13,2W/m 3000K IP20 4,8W/m 2700K IP62 4,8W/m 3000K IP68

6 VÄLJ DINA KOMPONENTER - ENFÄRGAD LED TEJP (Flerfärgad - gå till sida 18) 1 2 Aluminiumprofil 3 Dimmer 4 Driver 5 Tillbehör För att skapa ett komplett LED kit ska du gå igenom dessa fem steg. 1. Vilken passar till ditt projekt. 2. Behöver du använda Aluminiumprofiler. 3. Ska du ha en dimmer. 4. Vilken Driver passar till den du har valt. 5. Avslutningsvis ska du välja ev tillbehör. 4

7 1 STEG 1 Du ska välja vilken som passar till ditt projekt På de följande sidorna presenterar vi våra tejper, och vilka olika projekt de passar för. IP klasser De flesta smodeller finns i: IP20 IP62 IP68 IP20 fungerar till de flesta projekt. IP62 används om det finns risk för fukt eller nyfikna fingrar. IP62 kan användas utomhus om den monteras i aluminiumprofiler, där det inte är direkt kontakt med vatten. Använd IP68 till utomhusprojekt där tejpen utsätts för vatten. Färgtemperatur (K) Alla enfärgade smodeller finns i: 2700K 3000K 4000K 6500K Extra varmvit, varmvit, normalvit och kallvit. Varmvit (3000K) och normalvit (4000K) är standard och fungerar till de flesta lösningar. Du kan även få enfärgad i den färg du önskar så som, blå, grön, röd, lila ect. 5

8 1 Hur långa s bitar kan jag ha? Du kan enkelt klippa och anpassa en till den längd du önskar, detta görs med en sax. En kan dock max vara 5 meter lång. För en längre lösning kan tejperna paralellkopplas till en driver. T.ex. en lösning på 9 meter, placera drivern i mitten och anslut 5 meter till vänster och 4 meter till höger. Lösningen kan monteras så att den framstår som en fullständig längd. Den maximala längden beror på den totala effekten av en och den effekt dimmern och drivern kan klara. För stora projekt delar du upp en till en dimmer med flera dimmer slavar och till flera drivers. (se illustration på sida 15 och 25) Driver 4m 5m 6

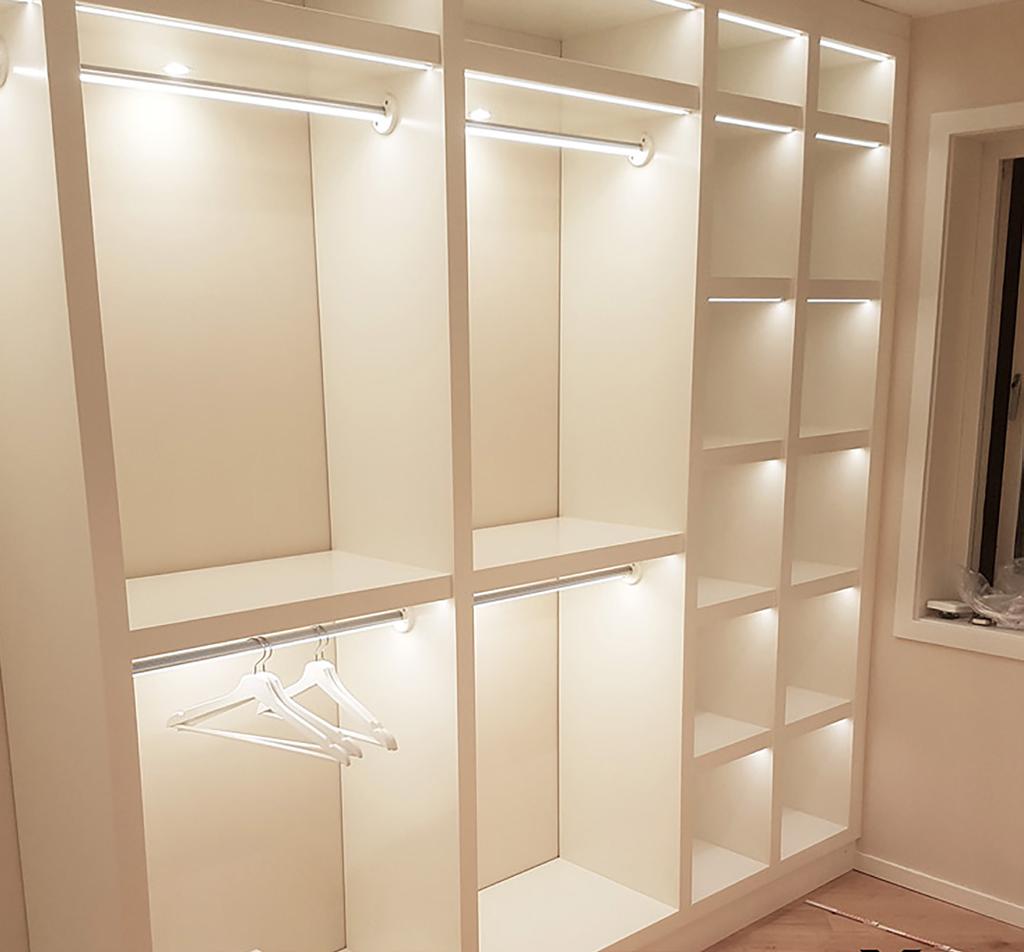

9 4.8W/m Skapa dekorativ belysning med denna. Exempelvis till trappbelysning, längs golvlister eller väggar. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 4.8W/m 460lm/m 2700K, 3000K, 4000K, 6500K 20, 62 och 68 12V Ja 1-100% 60/m 120 IP20: 8mm bred, 2.5mm hög IP62: 8mm bred, 3mm hög IP68: 11mm bred, 6mm hög Var 50mm 9.6W/m Används ofta som hyllbelysning, som belysning i ljusskyltar eller som ljus i kanten på exempelvis en bardisk. En något kraftigare dekorationsbelysning. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 9.6 W/m 870lm/m 2700K, 3000K, 4000K, 6500K 20, 62 och 68 12V Ja 1-100% 120/m 120 IP20: 8mm bred, 2.5mm hög IP62: 8mm bred, 3mm hög IP68: 11mm bred, 6mm hög Var 25mm 7

10 1 13.2W/m Använd denna till köksbelysning, som arbetsbelysning, hyllbelysning, eller som linjär belysning i taket. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 13.2 W/m 1368lm/m 2700K, 3000K, 4000K, 6500K 20, 62 och 68 12V Ja 1-100% 60/m 120 IP20: 10mm bred, 2.5mm hög IP62: 10mm bred, 3mm hög IP68 13mm bred, 6mm hög Var 50mm 18W/m En starkare med extra små dioder. Funkar bra som arbetsbelysning eller i exponeringar där det är viktigt att prickarna inte ska vara synliga. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 18 W/m 1530lm/m 2700K, 3000K, 4000K, 6500K 20 24V Ja 1-100% 300/m 120 IP20: 10mm bred, 2.5mm hög Var 20mm 8

11 1 26.4W/m Använd denna tejp för extra kraftig belysning. Kan användas för linjär belysning på exempelvis kontor, i butiker eller gym. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 26.4 W/m 2736lm/m 2700K, 3000K, 4000K, 6500K 20 och 62 24V Ja 1-100% 120/m 120 IP20: 10mm bred, 2.5mm hög IP62: 10mm bred, 3mm hög Var 50mm 57.6W/m Denna används för extremt kraftig grundbelysning. Kan användas som linjär belysning där det är högt i tak. en blir väldigt varm och ska monteras på metall för kylning. Effekt Lumen Färgtemperatur IP Klasser Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 57.6 W/m 5472lm/m 2700K, 3000K, 4000K, 6500K 20 24V Ja 1-100% 240/m 120 IP20: 1m bred, 2.5mm hög Var 25mm 9

12 2 ALUMINIUMPROFILER Steg 2 Valet av aluminiumprofil baseras på projektet och hur du vill sätta ihop ditt LED-kit. Aluminiumprofilerna finns i längder på 1 och 2 meter. De kan enkelt kapas till önskad längd, eller skjutas ihop för att uppnå längre profiler. Skarven är inte synlig. Du kan välja om fronten ska vara klar eller opal. En skyddsplast, två monteringsklämmor och två ändstycken ingår. U-profil, smal och hög Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. U-profil, smal och låg Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monterings clips i plast 1 eller 2 meter. Kan skjutas ihop. 10

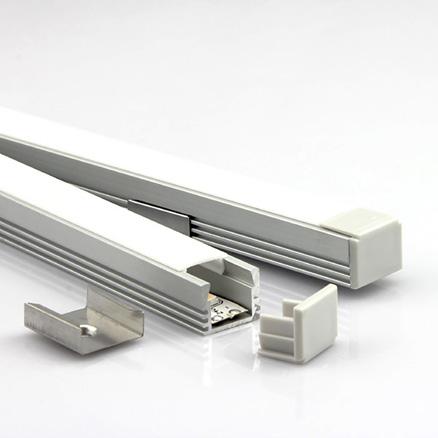

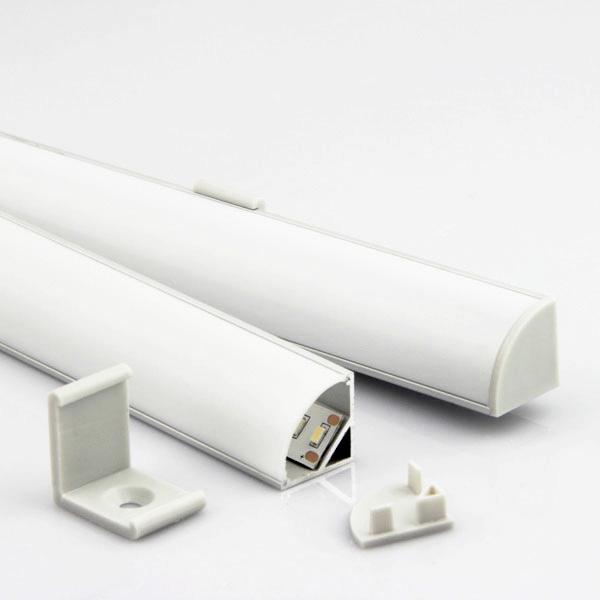

13 2 Infälld, smal och hög Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monteringsclips i plast 1 eller 2 meter. Kan skjutas ihop. Infälld, smal och låg Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monterings clips i plast 1 eller 2 meter. Kan skjutas ihop. Trekantsprofil Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monterings clips i plast 1 eller 2 meter. Kan skjutas ihop. 11

14 2 U-profil låg Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Vit, Svart, Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. Profil Trekantig Färg Skyddsplast Ändbit Montering Längd Max 10mm bred IP20, ej för IP62 Vit, Svart, Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. 30 eller 60 grader. Infälld, låg Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Vit, svart, Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. 12

15 2 Infälld, hög Färg Skyddsplast Ändbit Montering Längd Max 10mm bred IP20, ej för IP62 Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. U-profil hög Färg Skyddsplast Ändbit Montering Längd Max 10mm bred Aluminium Opal eller klar Plast Monterings clips i metall 1 eller 2 meter. Kan skjutas ihop. Alulist Opal 21mm bred Färg Skyddsplast Ändbit Montering Längd Upp till 16mm bred Aluminium Opal Plast Monterings clips i metall 1 meter. Kan skjutas ihop. 13

16 2 Aluminiumprofil 35x35mm Färg Skyddsplast Ändbit Montering Längd Max 24mm bred (2x1m) Aluminium Opal Metall Monterings clips i metall 2 meter. Kan skjutas ihop. Alulist för innertak Färg Skyddsplast Ändbit Montering Längd Max 1m bred Aluminium Opal eller klar Plast Med skruvar i vägg 1 meter. Kan skjutas ihop. 14

17 3 DIMMER Steg 3 Dessa dimmers är lämpliga för dimring av. Alla modeller funkar för både 12V och 24V. Dimmern ansluts mellan en och drivern. Väggdimmer LED dimmer PWM pushdim & 0-10V Spänning Max ström Max watt Funktioner 12V 24V 10A 120W(12V) 240W(24V) Stöder pushdim och 0-10V Dimmer Slav Driver Driver LED dimmer PWM DALI Spänning Max ström Max watt Funktioner 12V 24V 10A 120W(12V) 240W(24V) Stöder DALI LED dimmer med fjärrkontroll Spänning Max ström Max watt Funktioner 12V 24V 3x8A 290W(12V) 580W(24V) Fjärrkontroll LED dimmer PWM DMX LED dimmer Slav Spänning Max ström Max watt Funktioner 12V 24V 2x10A 120W(12V) 240W(24V) Stöder DMX Spänning Max ström Max watt Funktioner 12V 24V 1x10A 120W(12V) 240W(24V) Slav 15

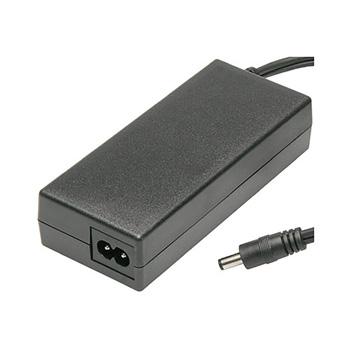

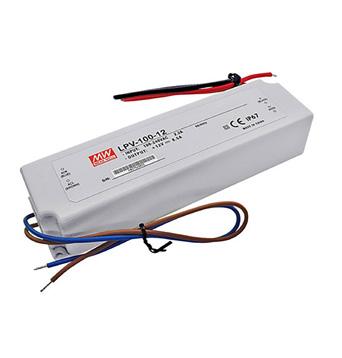

18 DRIVER Steg 4 Dessa 12V och 24V konstantspänningsdrivers är kompatibla med våra er. Om du vill dämpa ljuset, installera en dimmer mellan en och drivern, på lågvoltsidan av drivern. Eller välj en dimbar driver. Så här väljer du rätt driver för ditt LED-kit: Driverns totala effekt (W) måste vara större än den totala effekten av er som den ska anslutas till. Till exempel om + 3m 12V 9.6W/m ska anslutas till en driver: Den totala effekten för tejpen är 5x9.6 = 48W. Det betyder att du behöver en driver vars effekt är större än 48W. 4 Plug in Driver Desktop Driver Plint Driver Dimbar Driver (1-10V) 12V 24W 12V 60W 12V 15W 12V 36W 12V 90W 12V 30W 12V 120W 24V 24W 24V 60W 12V 50W 12V 150W 24V 40W 24V 90W 12V 75W 12V 240W 12V 320W 24V 120W 24V 150W 24V 240W 24V 320W IP67 Driver 12V 20W 12V 60W 12V 100W 24V 20W 24V 60W 24V 100W Dimbar Driver (pushdim,1-10v) 12V 16 75W HLG Driver IP67 12V 150W 12V 192W 12V 264W 24V 150W 24V 240W 24V 320W

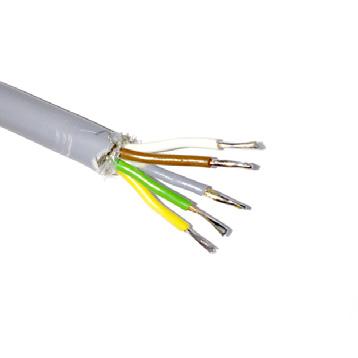

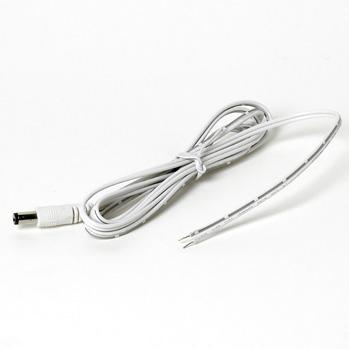

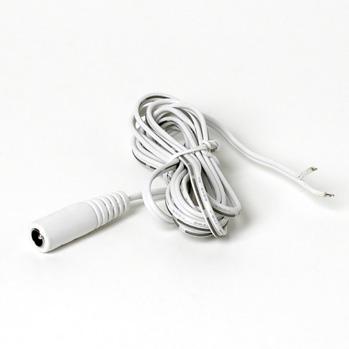

19 5 TILLBEHÖR Steg 5 Kablar och anslutningar till och drivers. Kontakta oss vid speciella önskemål. 1.5m Kabel med DC-hane 1.5m Kabel med DC-hona DC-hane DC-hona Kabel 2x0.24 Anslutningskabel jordad 2.5m Anslutningskabel ojordad 3m Spindelkabel 2-delad Spindelkabel 3-delad Spindelkabel 4-delad Lödfri kontakt 8mm IP20 / IP62 Lödfri kontakt 10mm IP20 / IP62 Lödfri kontakt med 0.5m DC koppling 8mm IP20 Lödfri kontakt med 0.5m DC koppling 10mm IP20 17

20 VÄLJ DINA KOMPONENTER - FLERFÄRGAD LED TEJP 1 2 Aluminiumprofil 3 Styrenhet 4 Driver 5 Tillbehör För att skapa ett komplett LED kit ska du gå igenom dessa fem steg. 1. Vilken passar till ditt projekt. 2. Behöver du använda Aluminiumprofiler. 3. Vilken styrenhet som behövs. 4. Vilken Driver passar till den du har valt. 5. Avslutningsvis ska du välja ev tillbehör. 18

21 1 RGB Använd RGB för lösningar där du vill kunna ändra ljusets färg. Typiskt i barer, på caféer och restauranger eller för speciella exponeringar av produkter inom detaljhandeln. Kan också användas som dekoration eller effektfull belysning i hemmet. Effekt Lumen IP Klass Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 14.4 W/m 600lm/m 20, 62 och 68 12V Ja 1-100% 60/m 120 IP20/62: 10mm bred, 3mm hög IP68: 13mm bred, 6mm hög Var 50mm RGBW LED strip Använd RGBW för lösningar där du vill byta färg på ljuset, men där den vita färgen också är viktig. Typisk i barer och restauranger. Kan även användas som dekorativt eller effektfull belysning i hemmet. Effekt Lumen IP Klass Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar Egenskap 19.2 W/m 1375lm/m 20, 62 och 68 24V Ja 1-100% 120/m 120 IP20/62: 10mm bred, 3mm hög IP68: 13mm bred, 6mm hög Var 100mm BI LED strip Dynamisk vit. Använd BI-color där det finns ett behov av att skifta mellan varmvitt och kallvitt ljus. Effekt Lumen Färgtemperatur IP Klass Spänning Dimbar Antal dioder Spridningsvinkel Mått Delbar 19.2 W/m 1500lm/m 2700K K 20, 62 och 68 24V Ja 1-100% 120/m 120 IP20/62: 10mm bred, 3mm hög. IP68: 13mm bred, 6mm hög Var 50mm 19

22 2 ALUMINIUMPROFILER Steg 2 Du måste välja aluminiumprofil baserat på projektet och hur du vill sätta ihop ditt LED-kit. Aluminiumprofilerna finns i längder på 1 och 2 meter. De kan enkelt kapas till önskad längd, eller skjutas ihop för att uppnå längre profiler. Skarven är inte synlig. Du kan välja om fronten ska vara klar eller opal. En skyddsplast, två monteringsklämmor och två ändstycken ingår. Se utbudet av aluminiumprofiler under steg 2 på sida

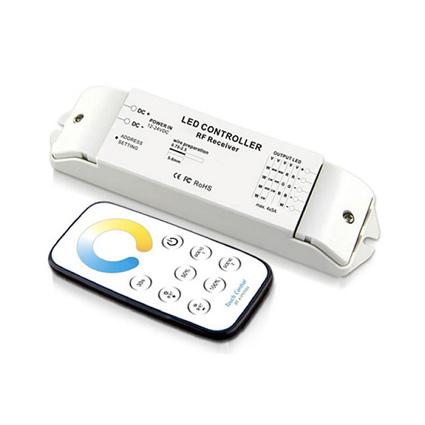

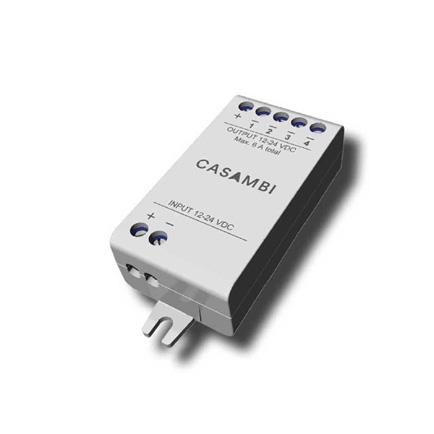

23 3 STYRENHET Steg 3 I denna kategori har vi samlat styrenheter för RGB och RGBW, samt för dynamisk vit. Vissa är med fjärrkontroll och vissa styrs via Bluetooth eller DMX-signaler. De senare används ofta i restauranger, på diskotek eller teatrar där DMX-system ofta kontrollerar ljusinstallationen. Styrenheten används också för att dimra ljuset. Styrenheten ska anslutas mellan och driver. Dyn. vit fjärrkontroll RGB Styrrattar Volt Kanaler Max ström Max längd 12V 24V 2 4A/kanal 10m BI color 24V Volt Kanaler Max ström Max längd 12V 24V 3 6A/kanal 15m RGB 12V RGBW Fjärrkontroll RGBW DMX Volt Kanaler Max ström Max längd 12V 24V 4 5A/kanal 25m RGBW 24V Volt Kanaler Max ström Max längd 12V 24V 3+1 3x4A 1x12A 20m RGBW 24V RGB Slav RGBW Casambi Volt Kanaler Max ström Max längd 12V 24V 3 3x8A 20m RGB 12V Volt Kanaler Max ström Max längd 12V 24V 4 6A 7,5m RGBW 24V Styr via app RGBW Slav Volt Kanaler Max ström Max längd 12V 24V 3 4x3A 15m RGBW 24V 21

24 4 DRIVER Steg 4 Använd samma drivers som presenteras under steg 4 på sidan TILBEHÖR Steg 5 Kablar till flerfärgad. Kabel RGB Kabel RGBW Kabel BI Dynamisk vit Lödfri kontakt RGB IP20 Lödfri kontakt RGB IP62 Lödfri kontakt BI-color IP20 22

25 INSTALLATIONSTIPS Du kan enkelt klippa och anpassa en till önskad längd själv, det här görs med en sax. Du kan kapa aluminiumprofiler till önskad längd. Ytan du vill montera din på ska vara platt och ren. Om detta inte är möjligt kan en monteras i aluminiumprofiler. Aluminiumprofilerna kan enkelt skjutas ihop för längre längder. Var försiktig så att du inte drar i kabeln som är ansluten till LEDtejpen, vilket kan lossa tejpen från sin fästyta. En kan vara max 5 meter lång. Om du vill ha en längre lösning kan fler parallellkopplas till en driver. Till exempel, en lösning på 9 meter, placera drivern i mitten och anslut 5 meter åt vänster och 4 meter till höger. Lösningen kan monteras för att framstå som en komplett lösning. Aluminiumprofilerna kan monteras med clips, med en skruv igenom profilen, med dubbelhäftande tejp eller magneter. För att undvika LED prickar kan man använda en hög aluminiumprofil med opal skyddsplast. 23

26 Behöver du hjälp med att skapa ditt anpassade och kompletta LED kit? - Xcen kan göra jobbet åt dig. Vi skapar kundanpassade LED kit till dina projekt, levereras som ett komplett kit färdigt att monteras. 24

27 EXEMPEL PÅ KUNDANPASSADE LED KITS LED kit med DC-kopplingar för enkel installation W/m 30cm 1m 1.5m Driver 30cm 90W 1.5m Dimmable LED kit for two side reception desk. Dimbart LED kit runt kanten på receptions disk. 9.6 W/m 3.5m 0.05m 1.5m Dimmer with remote Driver 3m 0.5m 75W LED kit with RGB LED strip LED kit med RGB m RGB control Driver 0.5m 90W 4.15m 1.7m RGB-slave 6m Driver 90W Dimbart LED kit med dimmer slav. LED Dimmable tejp LED 13.2 kit W/m with dimmer slave. LED strip 13.2W/m To switch 5m 5m Dimmer Driver 0.5m 150W 5m Dimmer-slave Driver 150W 5m 25

28 1. ENFÄRGAD LED TEJP MODELL IP KLASS (+BREDD) FÄRGTEMPERATUR V IP20 (8mm) IP62 (8mm) IP68 (11mm) 2700K 3000K 4000K 6500K V IP20 (8mm) IP62 (8mm) IP68 (11mm) 2700K 3000K 4000K 6500K V IP20 (10mm) IP62 (10mm) IP68 (13mm) 2700K 3000K 4000K 6500K 18 24V IP20 (10mm) 2700K 3000K 4000K 6500K V IP20 (10mm) IP62 (10mm) 2700K 3000K 4000K 6500K V IP20 (1m) 2700K 3000K 4000K 6500K 1. FLERFÄRGAD LED TEJP MODELL IP KLASS (+BREDD) WATT RGB 12V IP20 (10mm) IP62 (10mm) IP68 (13mm) 14.4 W/m RGBW 24V IP20 (10mm) IP62 (10mm) IP68 (13mm) 19.2 W/m BI-color 24V IP20 (10mm) IP62 (10mm) IP68 (13mm) 19.2 W/m 2. ALUMINIUMPROFIL MODELL MAX BREDD FRONT LÄNGD FÄRG A1506 U-profil Smal/låg 10mm Klar Opal 1m Alu A1612 U-profil Smal/hög 10mm Klar Opal 1m Alu A1616 Trekantig 10mm Klar Opal 1m Alu A2206 Infälld Smal/låg 10mm Klar Opal 1m Alu A2212 Infälld Smal/hög 10mm Klar Opal 1m Alu ALUP-UTVM-1/2/3 U-profil låg 10mm Klar Opal 1m Alu Vit Svart ALUP-3LINE-1/2/3 Trekantig 10mm Klar Opal 1m Alu Vit Svart ALUP-INFM-1/2/3 Infälld låg 10mm Klar Opal 1m Alu Vit Svart ALUP-INF-1 Infälld hög 10mm Klar Opal 1m Alu ALUP-UTV-1 U-profil Hög 10mm Klar Opal 1m Alu A2114 U-profil Opal 21mm 16mm Opal 1m Alu C3535 Stor aluminiumprofil 24mm Opal Alu 26 A4535 Alulist till tak 1m Klar Opal 1m Alu

29 3. DIMMER (ENFÄRGAD LED TEJP) MODELL Pushdim & 1-10V DALI DMX Fjärrkontroll Slav MAX SPÄNNING/ENHET 12V 120W 24V 240W 12V 120W 24V 240W 12V 120W 24V 240W 12V 290W 24V 580W 12V 120W 24V 240W 3. STYRENHET (FLERFÄRGAD LED TEJP) MODELL KANALER MAX LÄNGD Dynamisk vit 2 10m BI 24V RGB m/ styrknappar 3 15m RGB 12V RGBW m/ fjärrkontroll 4 25m RGBW 24V RGBW DMX m RGBW 24V RGB slav 3 20m RGB 12V RGBW Casambi 4 7,5m RGBW 24V RGBW slav 4 15m RGBW 24V 4. DRIVER MODELL SPÄNNING WATT Plug-in 12V 24V 20W 35W 60W 100W Desktop 12V 24V 24W 36W 40W Plint 12V 24V 60W 90W Dimbar IP67 12V 24V 15W 30W 50W 75W IP67 12V 24V 120W 150W 240W 320W Dimbar (pushdim,1-10v) 12V 75W HLG Driver IP67 12V 24V 150/150W 192/240W 264/320W 27

30 5. TILLBEHÖR MODELL 1.5m Kabel med DC-hane 1.5m Kabel med DC-hona DC-hane DC-hona Kabel 2x0.24 Anslutningskabel jord 2.5m Anslutningskabel 3m Spindelkabel m/ 2-delad Spindelkabel m/ 3-delad Spindelkabel m/ 4-delad MODELL forts. Lödfri kontakt 8mm IP20 Lödfri kontakt 8mm IP62 Lödfri kontakt 10mm IP20 Lödfri kontakt 10mm IP62 Lödfri kontakt 0.5m DC 8mm IP20 Lödfri kontakt 0.5m DC 10mm IP20 Kabel RGB Kabel RGBW Kabel BI Dynamisk vit Lödfri kontakt RGB IP20 MODELL forts. Lödfri kontakt RGB IP62 Lödfri kontakt BI-color IP20 28

31 29
