2 Inledning Tack för att du köpte vårt elverk Denna manualen är en bruksanvisning för GE1000I och GE2000I All information i denna publikation är baserad den senaste information som fanns vid tryckning av denna manual. Vi reserverar oss för rättigheterna att göra justeringar utan att informera vidare om detta. Denna manual får ej efterkopieras, varken hela eller delar av publikationen. Denna manual skall ses som en del av elverket och alltid finnas tillhands vid användandet. Lägg särskild vikt vid de stycken I texten som inleds med WARNING (VARNING), CAUTION och BE CAREFUL (VAR FÖRSIKTIG) Detta indikerar att det finns risk för personskada eller risk för livet om instruktionen inte följs. Detta indikerar att det finns risk för personskada eller risk för livet om instruktionen inte följs. Om du har problem eller frågor om produkten ber vi dig att kontakta din återförsäljare Elverket är designat och utvecklat för att ge dig en säker och pålitlig drift om du följer instruktionerna. Läs noggrant igenom denna manual innan elverket tas i bruk. Vid felaktig användning finns det risk för personskador och eller skador på egendom. 1

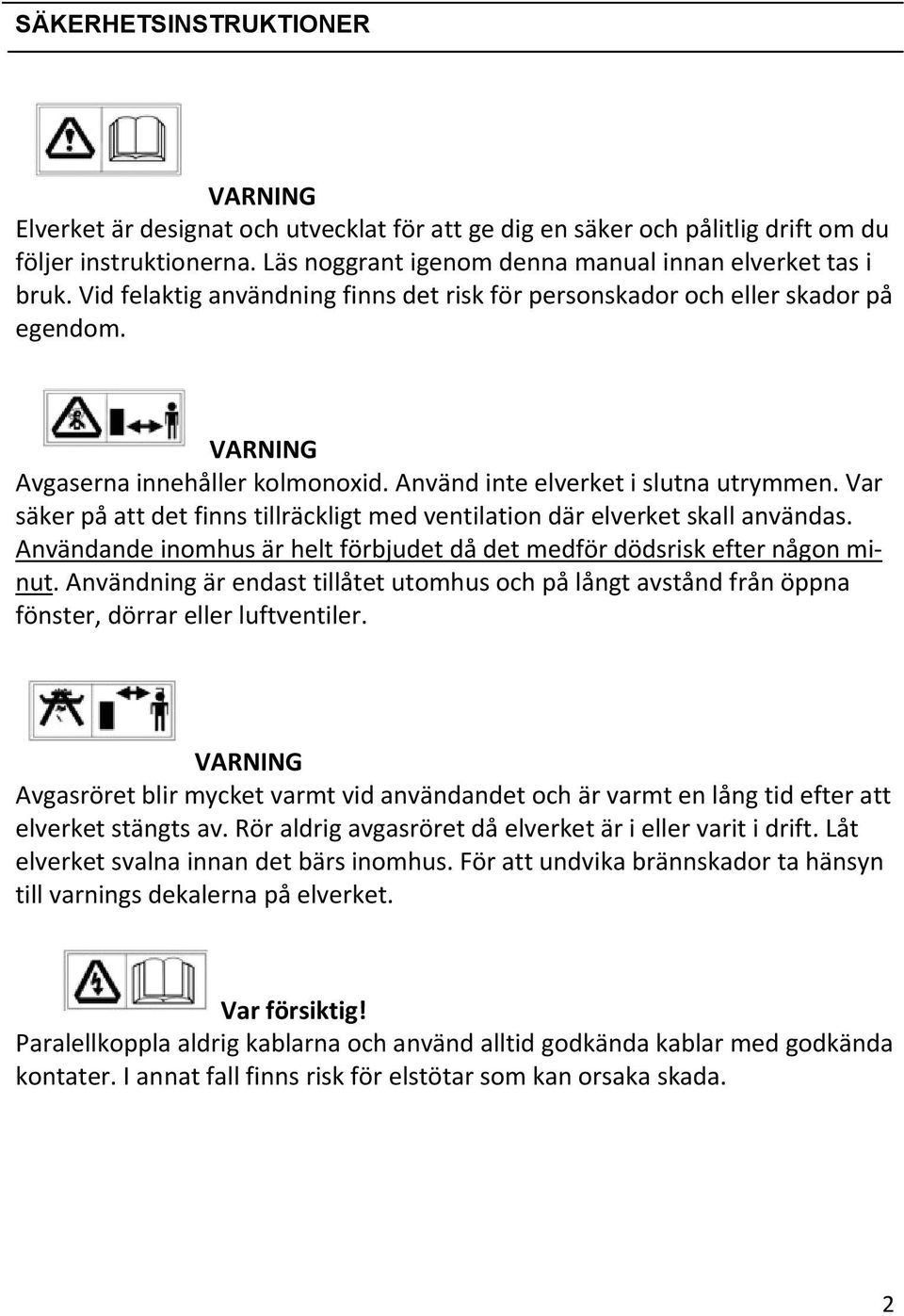

3 SÄKERHETSINSTRUKTIONER VARNING Elverket är designat och utvecklat för att ge dig en säker och pålitlig drift om du följer instruktionerna. Läs noggrant igenom denna manual innan elverket tas i bruk. Vid felaktig användning finns det risk för personskador och eller skador på egendom. VARNING Avgaserna innehåller kolmonoxid. Använd inte elverket i slutna utrymmen. Var säker på att det finns tillräckligt med ventilation där elverket skall användas. Användande inomhus är helt förbjudet då det medför dödsrisk efter någon minut. Användning är endast tillåtet utomhus och på långt avstånd från öppna fönster, dörrar eller luftventiler. VARNING Avgasröret blir mycket varmt vid användandet och är varmt en lång tid efter att elverket stängts av. Rör aldrig avgasröret då elverket är i eller varit i drift. Låt elverket svalna innan det bärs inomhus. För att undvika brännskador ta hänsyn till varnings dekalerna på elverket. Var försiktig! Paralellkoppla aldrig kablarna och använd alltid godkända kablar med godkända kontater. I annat fall finns risk för elstötar som kan orsaka skada. 2

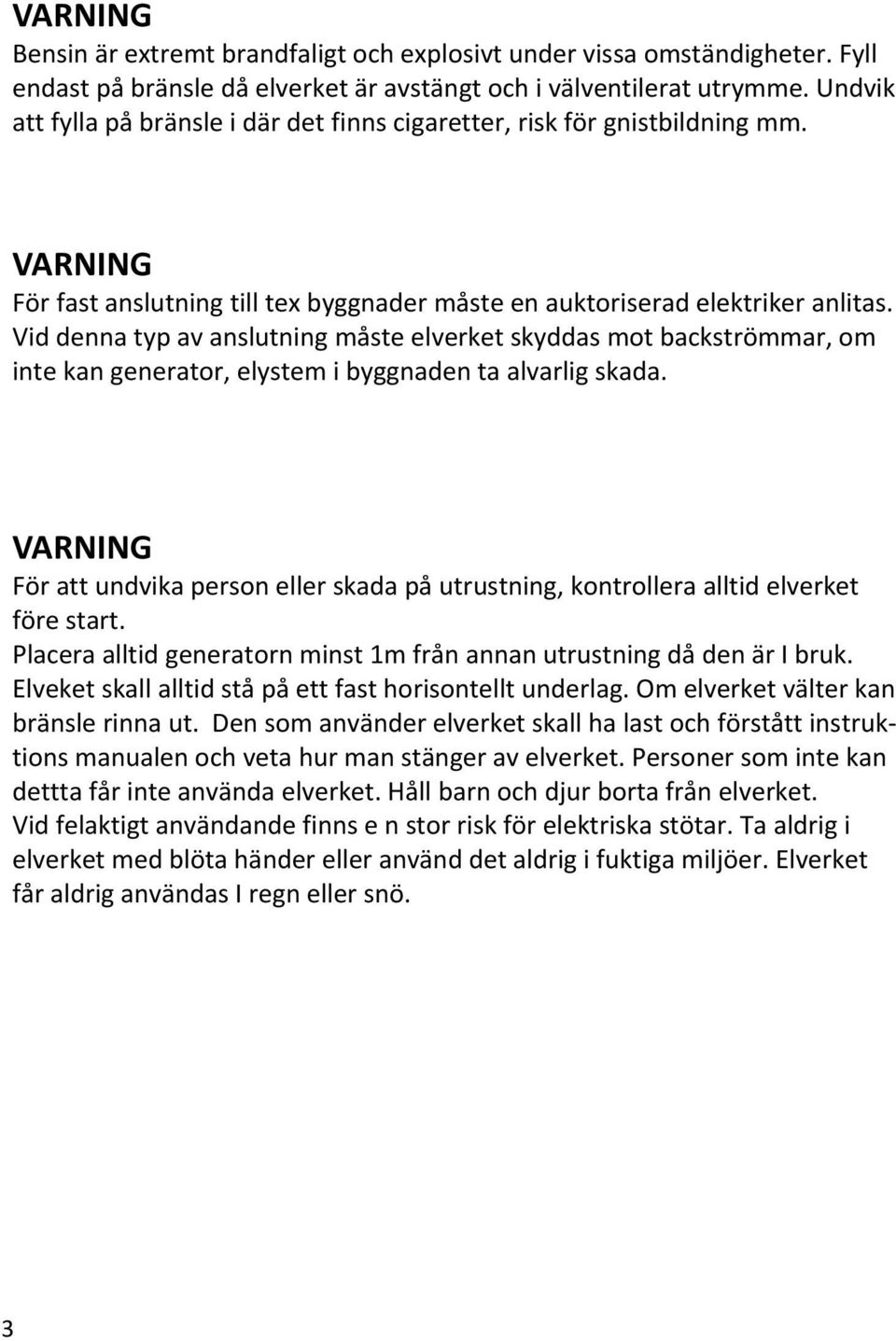

4 VARNING Bensin är extremt brandfaligt och explosivt under vissa omständigheter. Fyll endast på bränsle då elverket är avstängt och i välventilerat utrymme. Undvik att fylla på bränsle i där det finns cigaretter, risk för gnistbildning mm. VARNING För fast anslutning till tex byggnader måste en auktoriserad elektriker anlitas. Vid denna typ av anslutning måste elverket skyddas mot backströmmar, om inte kan generator, elystem i byggnaden ta alvarlig skada. VARNING För att undvika person eller skada på utrustning, kontrollera alltid elverket före start. Placera alltid generatorn minst 1m från annan utrustning då den är I bruk. Elveket skall alltid stå på ett fast horisontellt underlag. Om elverket välter kan bränsle rinna ut. Den som använder elverket skall ha last och förstått instruktions manualen och veta hur man stänger av elverket. Personer som inte kan dettta får inte använda elverket. Håll barn och djur borta från elverket. Vid felaktigt användande finns e n stor risk för elektriska stötar. Ta aldrig i elverket med blöta händer eller använd det aldrig i fuktiga miljöer. Elverket får aldrig användas I regn eller snö. 3

5 Säkerhetsdekalernas placering Dessa dekaler varnar för påtaglig fara som kan orsaka skada. Läs på dekalerna vad de varnar för. 4

6 5 Identifikation av de olika delarna

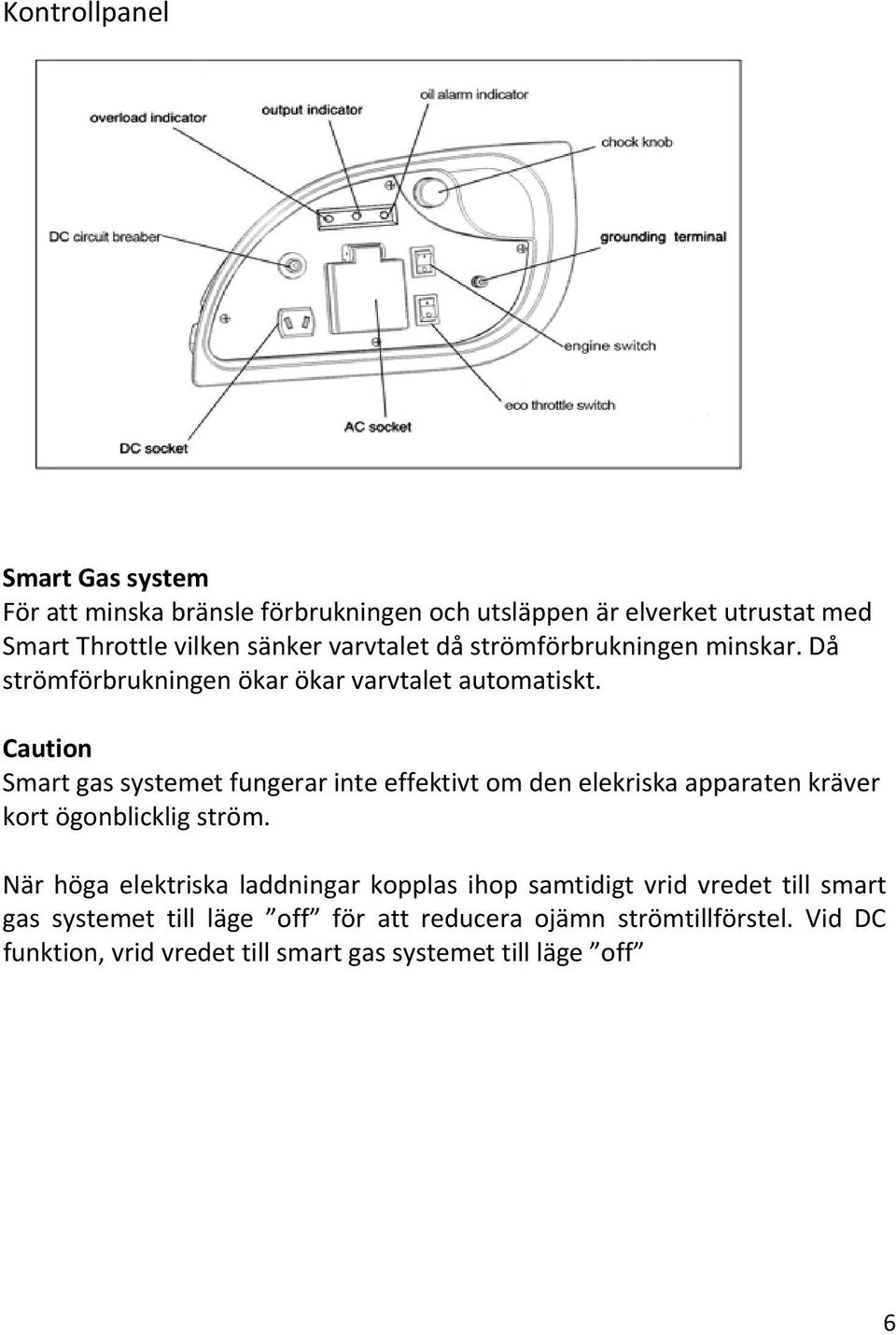

7 Kontrollpanel Smart Gas system För att minska bränsle förbrukningen och utsläppen är elverket utrustat med Smart Throttle vilken sänker varvtalet då strömförbrukningen minskar. Då strömförbrukningen ökar ökar varvtalet automatiskt. Caution Smart gas systemet fungerar inte effektivt om den elekriska apparaten kräver kort ögonblicklig ström. När höga elektriska laddningar kopplas ihop samtidigt vrid vredet till smart gas systemet till läge off för att reducera ojämn strömtillförstel. Vid DC funktion, vrid vredet till smart gas systemet till läge off 6

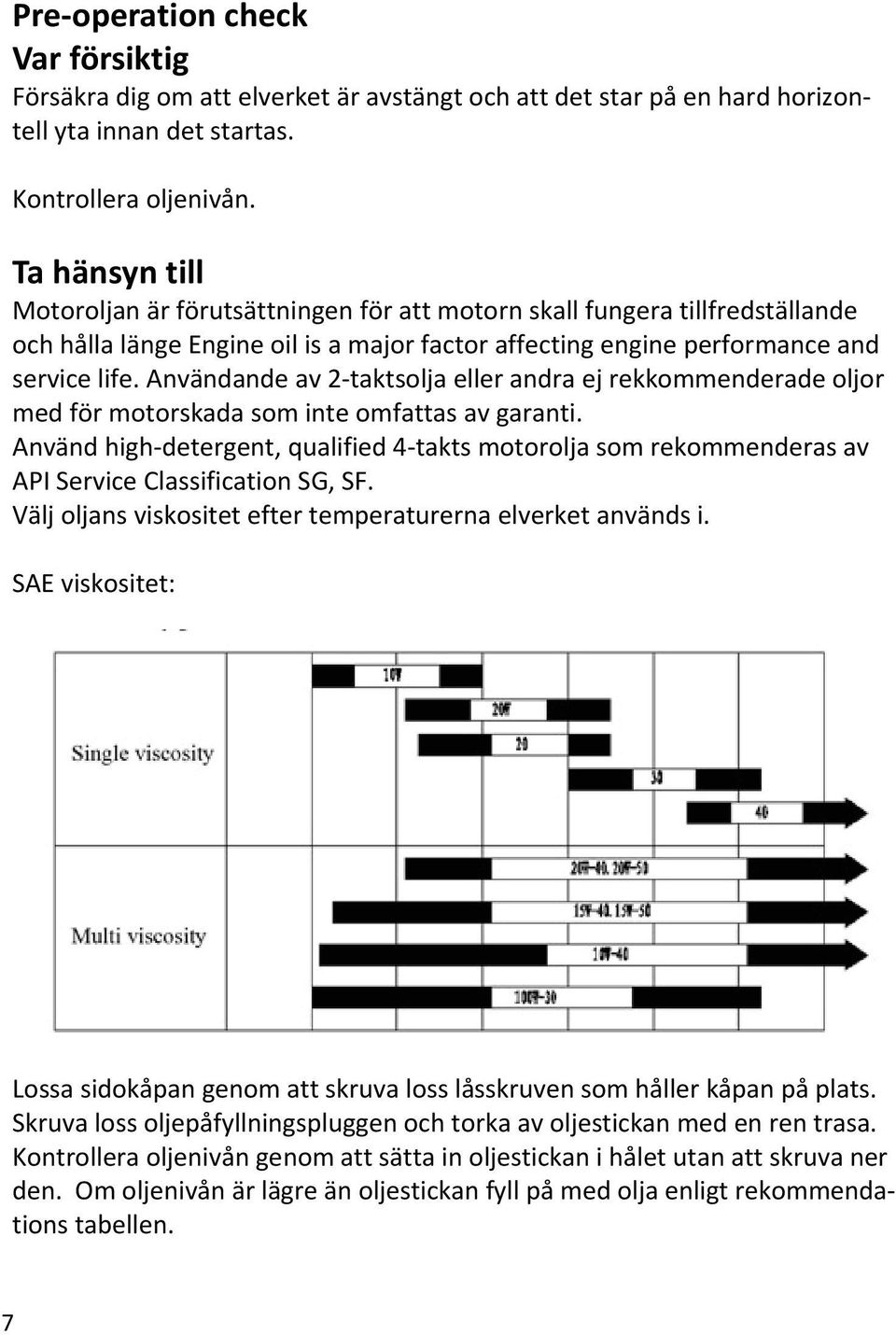

8 Pre operation check Var försiktig Försäkra dig om att elverket är avstängt och att det star på en hard horizontell yta innan det startas. Kontrollera oljenivån. Ta hänsyn till Motoroljan är förutsättningen för att motorn skall fungera tillfredställande och hålla länge Engine oil is a major factor affecting engine performance and service life. Användande av 2 taktsolja eller andra ej rekkommenderade oljor med för motorskada som inte omfattas av garanti. Använd high detergent, qualified 4 takts motorolja som rekommenderas av API Service Classification SG, SF. Välj oljans viskositet efter temperaturerna elverket används i. SAE viskositet: Lossa sidokåpan genom att skruva loss låsskruven som håller kåpan på plats. Skruva loss oljepåfyllningspluggen och torka av oljestickan med en ren trasa. Kontrollera oljenivån genom att sätta in oljestickan i hålet utan att skruva ner den. Om oljenivån är lägre än oljestickan fyll på med olja enligt rekommendations tabellen. 7

9 Kontrollera bränsle nivån Använd blyfritt bränsle 95 oktan till elverket. Fyll på när elverket är avstängt. Undvik smuts oh vatten i bränslet, använd aldrig olje blandad bensin. Skruva åt bränsle påfyllningslocket ordentligt efter du fyllt på med bensin. 8

10 Notera Vid transport stäng ventilationen på bränsle påfyllnings locket. Varning Bensin är extremt branfarligt och explosivt. Röka inte eller fyll på bränsle där det finns open eld ellr risk för gnistbildning. Fyll inte på för mycket bränsle, påfyllningsröret skall vara tomt när tanken är full. Stäng bränsle påfyllningslocket ordentligt efter du fyllt tanken. Var försiktig så att du inte spiller ut bensin då du tankar, utspilld besnisn kan antändas och orsaka skador. Starta inte elverket innan du har torkat bort eventuellt spilld bensin. Undvik att andas in bensin och för långvarig hudkontakt. Håll barn borta från bensin. 3. Kontrollera luftfilter Kontrollera luftfiltret så att det är helt och rent. a. Skruva loss skruven som håller sidokåpan på plats b. Lossa skruven under luftfiltret. c. Dra luftfiltret nedåt(a) demontera filtret (b). d. Demontera filtret genom att ta bort metallklämmorna. e. Rengör eller byt ut filtret vid behov. 9

11 Be careful Kör aldrig motorn utan oljefilter då det finns risk för att smuts kommer in i förgasaren och motorn, detta kan ge allvarliga motorskador. Det är normalt att det finns lite olja under luftfiltret I synnerhet om motorn körts en längre tid. Torka bort oljan då du upptäcker den. Starta motorn Innan du startar motorn koppla från alla kablar. Öppna avluftningsventilen på bränslepåfyllningslocket. 1. Vrid avluftningen till läge ON. 2. Vrid på bränsle tillförseln 10

12 3. För att starta en kall motor skall choke reglaget stängas helt genom att vridas till läge CLOSED. Om motorn startas igen när den fortfarande är varm skall choke reglaget stå i läge OPEN. Att beakta Reglering av choken är nyckeln för att kunna starta motorn, Det krävs flera forsök för att hitta startläget med chokereglaget. För att starta en varm motor kan reglaget behöva var mitt i mella OPEN och CLOSED. Pröva dig fram genom att justera reglaget. Det beror på omgivningstemperatur och hur varm motorn är vilket läge du skall ha reglaget i. Om man chokar för mycket då motorn är varm kan det bli bränsle i cylinder och då kan inte tändstiftet tända detta. Om detta inträffar vänta 10 minuter och gör ett nytt försök utan choke. Motorn stannar om bränslet tar slut. Fyll på efter instruktionerna tidigare i manualen. Starta om elverket utan att det är chokat om motorn fortfarande är varm. Det kan behövas några försök om förgasaren är tom på bensin. 11

13 4. Vrid brytaren för motorn till läge ON.. 5. Drag startsnöret försiktigt till det spänns, ryck till i startsnöret. Be careful Släpp aldrig startsnöret utan låt det sakta rullas in. Greppa bärhandtaget ordentlig innan du dra i startsnöret. 12

14 6. När motorn har startat låt den gå på tomgång så att den sakta värms upp. 7. Öppna choken när motorn startat. Tänk på att Om motorn stannar kontrollera oljan innan du göra andra felsökningar. Hanvändande på hög höjd På hög höjd kommer bränsle luftblandningen bli för fet och bränsle förbrukningen öka. För att motverka detta kan munstycket i förgasaren bytas ut mot ett mindre. Om du skall använda elverket på högre höjd än 1500m(5000feet) över havet skall du be en tekniker justera inställningarna. Även med justeringar gjorda minska motoreffekten med 3,5%& för var 300 meter över havet du kommer. Effekten minskar ännu mer om justeringarna i förgasaren inte görs. Tänk på att: Om elverket används i områden med för lågt lufttryck minskar effekten och risken för överhettning ökar. 13

15 Att använda elverket Varning För att undvika elektriska stötar var säker på att elverket är jordat. Anslut en jordkabel till elverlkets jordanslutning och till tex. marken med ett jordspjut. Om fast anslutning till tex. en byggnad skall göras måste en behörig elektriker anlitas. Beakta Överbelasta inte elverket. Den totala strömstyrkan på de anslutan elektriska apparaterna måste kontrolleras. Överbelasta inte något eluttag. Anslut inte elverket till några elluttag i tex. ett hus då elverket tar skada av detta. Använd inte elverket till annat än vad det är avsett för. Paralellkoppla aldrig flera elverk eller förläng aldrig dess avgasrör. Förängningskablar rekommenderas inte. Om förlängningskabel används se till at den är av rätt typ för utomhusbruk. För långa kablar ger ett spänningsfall, vilket kan mewdföra att den anslutan elektriska apparaten inte fungerar. Använd inte elverket bredvid andra elektriska kablar eller anslutningar. Beakta DC (12V) uttaget kan användas då AC (230V) uttaget används. Se till att du inte överskrider den totala effekten för AC och DC. De flesta elektriska apparater kräver mer ström än vad det står på dem i start ögonblicket. 14

16 AC användning 1. Starta elverket och försäkra dig om att den groan lysdioden lyser. 2. Kontrollera att den elektriska apparaten är avstängd innan den Ansluts till elverket. Var försiktig För långvarig överbelastning som får den röda lampan som visar överbelastning att lysa ka skada elverket. Koppla genast bort förbrukaren. Kortvarig överlastning kan försämra elverkets prestanda. Försäkra dig om att de elektriska apparater du ansluter är I gott skick och fungerar innan du ansluter dem. Om de anslutna apparaterna fungerar oregelbundet eller onormalt stäng genast av elverket och koppla från apparaterna. Utgång och överladdningsindikator: Utgångsindikatorlampan lyser grönt under hela tiden elverket är igång och fungerar som det ska. Om elverket överbelastas eller om det är kortslutning i en ansluten apparat kommer den röda indikatorlampan att tändas. Lampan kommer att förbli tänd till dess att den ansluta apparaten stängs av eller kopplas ifrån. Stäng av motor genast om lampan för överbelastning tänds, starta inte motorn innan den anslutna delen som orsakat överbelastningen kopplats från. 15

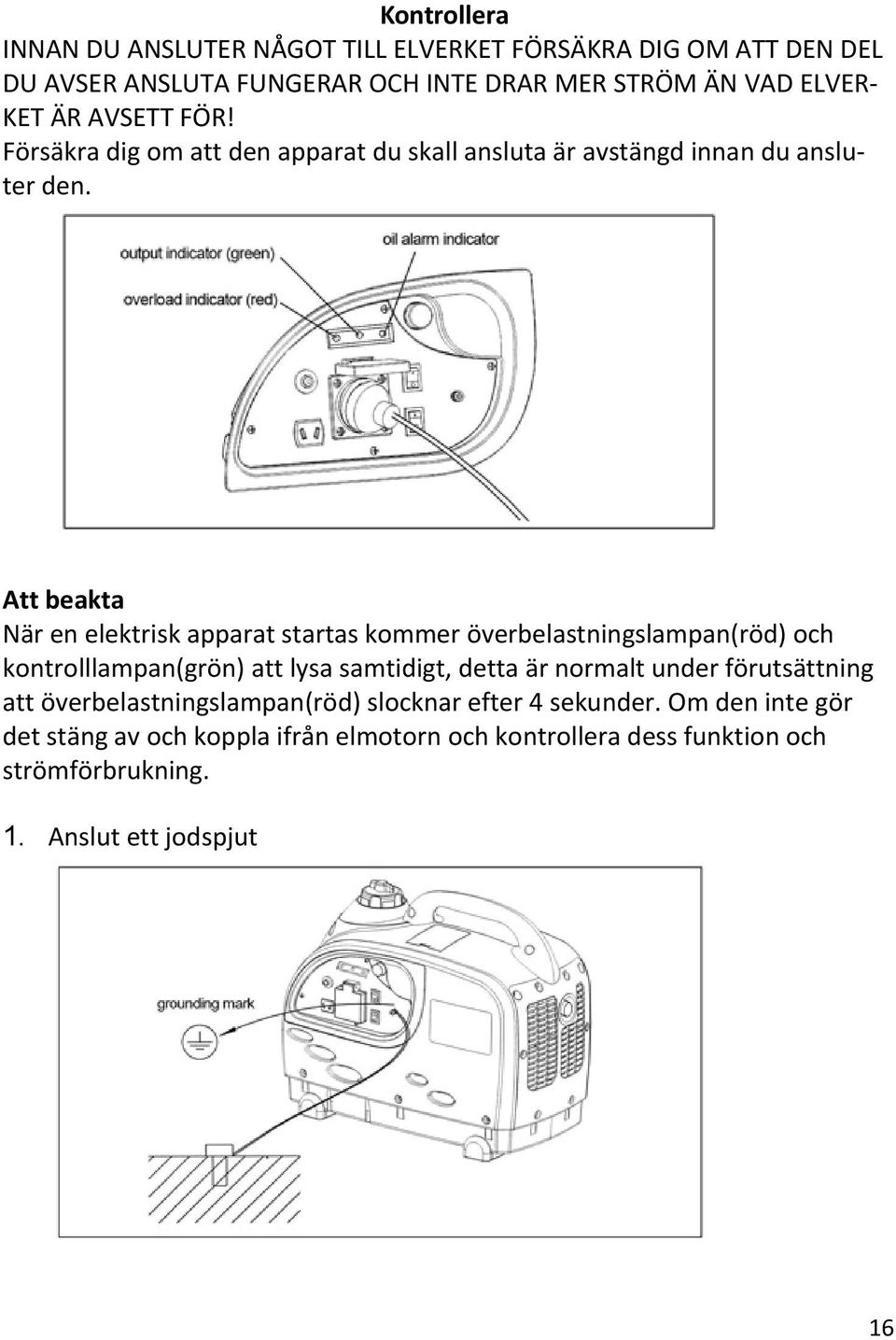

17 Kontrollera INNAN DU ANSLUTER NÅGOT TILL ELVERKET FÖRSÄKRA DIG OM ATT DEN DEL DU AVSER ANSLUTA FUNGERAR OCH INTE DRAR MER STRÖM ÄN VAD ELVER KET ÄR AVSETT FÖR! Försäkra dig om att den apparat du skall ansluta är avstängd innan du ansluter den. Att beakta När en elektrisk apparat startas kommer överbelastningslampan(röd) och kontrolllampan(grön) att lysa samtidigt, detta är normalt under förutsättning att överbelastningslampan(röd) slocknar efter 4 sekunder. Om den inte gör det stäng av och koppla ifrån elmotorn och kontrollera dess funktion och strömförbrukning. 1. Anslut ett jodspjut 16

18 2. Starta motorn som beskrivs på sidan 11 Om överbelastningslampan(röd) lyser stäng av elverket omg.! 3. Försäkra dig om att en elektriska apparatur du anslutit till elverket är avstängd innan du startar elverket Var försiktig Försäkra dig om att en elektrisk apparatur du anslutit till elverket är avstängd innan du startar elverket. Om inte kan detta medföra skador med risk för hälsa och liv. Se till att barn och husdjur inte uppehåller sig bredvid elverket. 4. Starta den anslutna apparaturen först då den gröna indikationslampan tänts. Om den anslutna apparaturen drar mer ström än vad elverket ger tänds den röda överbelastningslampan. Stäng genast av elverket! 17

19 Var försiktig Om utrustningen är I passivt laddningsläge behövs det mer laddning för att starta. Överladdnins indikatorn och utgångs indikatorn kommer att slås på samtidigt under en kortare period, detta är helt normalt. Röd indicator slås av men grön indicator fortsätter efter att utrustningen har startas Applikationens område: AC Power factor Electric lamps 1 Power tools Electromotor (efficiency 0.85) DC battery GE1000I Rated voltage 12V Rated current 6A (for Canada) 8A (except for Canada) 18

20 12V laddning Vid laddning av 12V fordonsbatterier AC Parameter: Idling voltage (V) Ladd.spänning Ladd.ström (A) (V) Med smart throttle Utan smart throttle AC Max. output power Generatorn kan inte känna av med samma känslighet som manualen indikerar Den kan bara känna av 40 70% av vad manualen indikerar Exempel: Modell GE1000I GE2000I Generator Uteffekt 900VA 2000Va frequency Power factor AC W 1800W W~- 675W -720W~-1350W DC 96W, 12V/8A 100W, 12V/8,3A Att beakta När du använder 12V uttaget stäng av funktionen Smart Throttle DCströmmen blir under 5A om funktionen Smart Throttle är på och om man inte använder 230V uttaget. VIKTIGT! Vi laddning av batterier måste spänningen kontrollers (elverket har ingen laddningsregulator) så att batteriet inte överladdas och kokar! 19

21 Var försiktig Om utrustningen är I passivt laddningsläge behövs det mer laddning för att starta. Överladdnins indikatorn och utgångs indikatorn kommer att slås på samtidigt under en kortare period, detta är helt normalt. Röd indicator slås av men grön indicator fortsätter efter att utrustningen har startas Applikationens område: AC Power factor Electric lamps 1 Power tools Electromotor (efficiency 0.85) DC battery GE1000I Rated voltage 12V Rated current 6A (for Canada) 8A (except for Canada) 20

22 Oljealarm Oljelarm är till för att skydda motorn från att skadas pga av låg olje nivå. Olje larmet stänger automatiskt av motorn om nivån blir för låg. Motorn startar inte efter den har stängts av av larmet. Om larm lampan indikerar rött kommer motorn inte att starta. Fyll på mer olja enligt tidigare instruktion i manualen. 21

23 Tänk på att: Om elverket används i områden med för lågt lufttryck minskar effekten och risken för överhettning ökar. Stänga av motorn För att stänga av motorn snabbt, vrid strömställaren till OFF. Vid normal användning. 1. Koppla från all elektrisk utrustningt. 2. Vrid strömställaren till läge OFF. 22

24 3. Stäng avluftningen på bränsle påfyllningslocket och stäng bränslekranen. Var försiktig Se till att ventilen I bränslepåfyllningslocket och att bränslepåfyllningslocket är ordentligt stängda samt att motorn är avstängd innan transport och förvaring. 23

25 Kont Service schema Anledningen till service schemat är att hålla elverket I bästa möjliga skick. Följ service intervallerna nedan. Varning Stanna alltid elverket innan service. Om du skall serva generatorn och måste ha motorn igång tillse att du har god ventilation då avgaser i oventilerade utrymmen är livsfarliga. Varning Reperationer av generatorn får endast utföras av aukoriserd elektriker eller servictekniker. Service schema (1) Följ tiderna schemat (2) Normal service intervall (3) Service vid oftare intervall om elverket används i dammiga miljöer Service schemat avser tider vid användande i 25 omgivningstemperatur Om temperaturen är högre än 30, minskar effekten och oljebyten skall göras oftare. 24

26 Temperatur ( ) Tid för oljebyte (hour) Recommended power factor.25 Normal 100% % % % 1.Oljebyte Byt oljan då motorn är varm den gamla oljan rinner lättare då den är varm. Akta dig så att du inte bränner dig på varm olja! Att beakta Stäng av brytaren till motorn(läge OFF och stäng luftningsventilen på locket för att reducera risken för att bränsle rinner ut. Luta elverket. Lossa olje pluggen.. Skruva tillbaka olje pluggen. Fyll på med rekommenderad olja Skaka elverket försiktigt så att oljan fördelas I motorn, kontrollera olje nivån. Oljemängd: 0.25L 25

27 Tvätta dina händer om de varit I kontakt med olja. Var försiktig Lämna alltid spillolja till din återvinningsstation 2. Luftfilter service Ett smutsigt filter hindrar luft flödet till förgasaren vilket kan medföra dålig gang och effekt av motorn. Gör rent filtret regelbundet. Varning Använd inte rengörningsmedel som är antändningsbart då du gör rent elverket. a. Skruva loss skruven som håller sidokåpan på plats b. Lossa skruven under luftfiltret. c.dra luftfiltret nedåt(a) demontera filtret (b). d.demontera filtret genom att ta bort metallklämmorna. e. Rengör eller byt ut filtret vid behov 26

28 3. Service på tänsdstift. Använd alltid samma typ av tändstift som följde med vid leveransen, tändstiftet måste vara rent och ha rätt avstånd. (1). Demontera täckkåpan framför tändstiftet. (2). Om nödvändigt gör rent runt infästningen för tändstiftet (3). Använd en tändstiftsnyckel för att lossa tändstiftet. 27

29 (4) Kontrollera tändstiftet så att det inte är sotigt. Byt ut det om det inte ser bra ut eller gör rent det med tex. en stålborste. (5) Kontrollera avståndet på tändstifet det skall vara mm. 28

30 (6) Skruva tillbaka tändstiftet var noggrann så att det inte drar I korsgänga. (7) När du dragit åt tändstiftet för hand skall du dra åt med en ½ tums tryck för att tätningsbrickan på tändstifet skall täta. Om ett använt tändstift skall användas dra åt mellan 1/8 till ¼. (8) Montera dit tändstifthatten på tändstiftet. (9) Monter tillbaka kontrollpanelen Var noggran Ett tändstift måste skruvas fast ordentligt, ett dåligt åtdraget tändstift kan lossna när det har blivit varmt vilket kan medföra motorskador. Använd alltid rätt typ av tändstift. Transport och lagring För att undvika att bränsle läcker ut skall alltid elverket stå upp under transport och lagring. Brytaren för motorn skall vara i läge OFF. Motorn måste ha svalnat av helt innan elverket lagras. Stäng ventilationen på bränslepåfyllningslocket. Varning Vid transport av elverket: Tanka inte i för mycket bensin (påfyllningsröret skal vara tomt). Använd aldrig elverket på ett fordon. Elverket skall användas på marken där det finns gott om ventilation. Undvik direkt solsken när du placerar elverket inne i ett fordon, hög temperatur kan få bränslet att expandera vilket medför risk för läckage från bränsletanken, Kör inte fordonet med elverket lastat på dåliga eller ojämna vägar, om du är tvungen töm elverket på bränsle. Innan lagring av elverket: Försäkra dig om att förvaringsplatsen ärr torr och ren. Töm ut alltbränsle Töm ut oljan oil Skruva loss tändstiftet och fyll cylindern med 1msk olja. Drag i startsnöret 3 4 gånger, skruva tillbaka tändstiftet. Dra i startsnöret långsamt tills moståndet ökar, då är kolven i toppen på cylindern och insug och utblås ventilerna är stängda. Varning Bensin kan vara extremt explosivt under vissa omständigheter. Undvik att vara med bensin I närhet av öppen eld eller dör det finns risk för gnistbildning. 29

31 1. Töm ur bensinen 2. Töm ur all olja 3. Ta bort Tändstiftet och fyll cylinder med 2 teskedar ny olja. Dra startmotorn 3 4 ggr för att få bort den sista oljan, skruva sedan tillbaka tändstiftet. 4. Dra sakta I startsnöret tills motståndet blir hart. Så att kompressionen maximeras och kolven mot ventilen blir stängd

32 31
