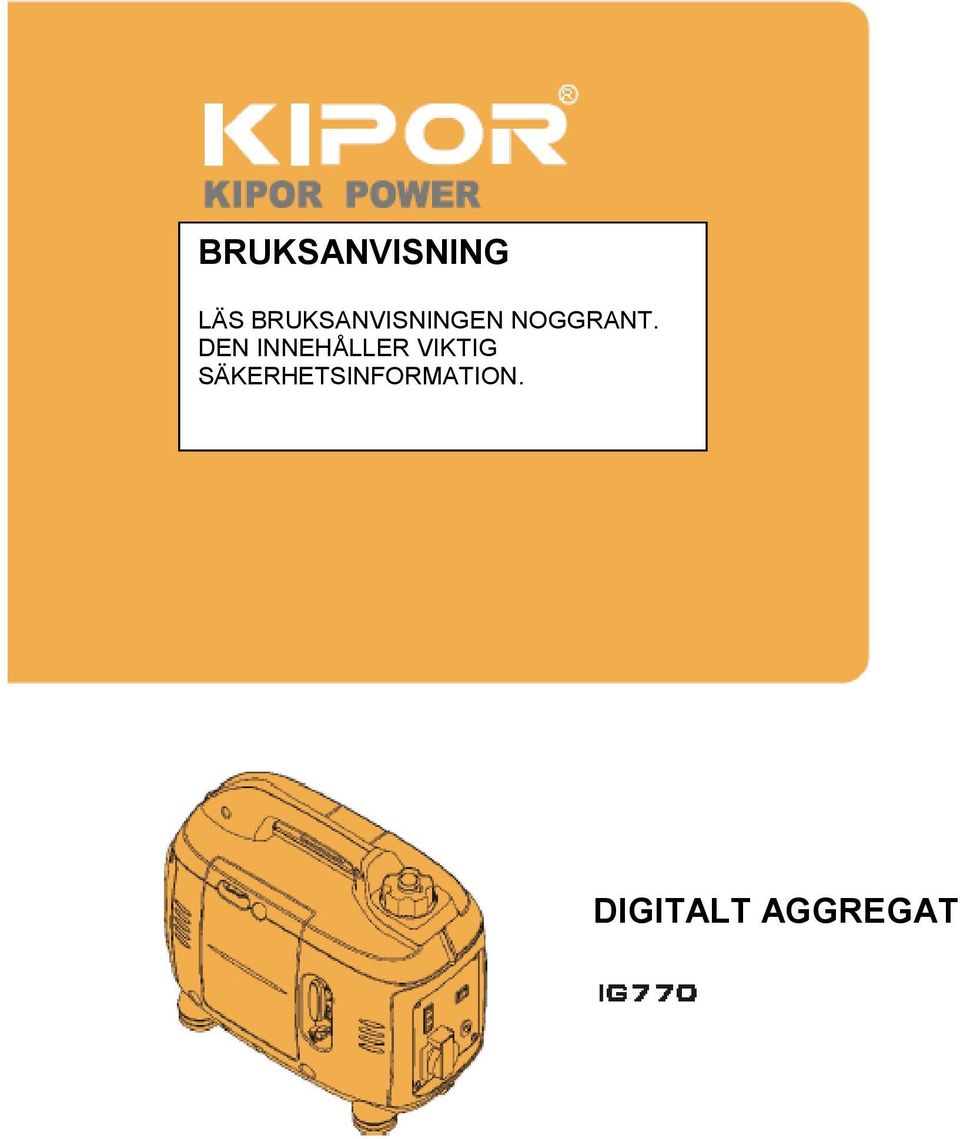

1 BRUKSANVISNING LÄS BRUKSANVISNINGEN NOGGRANT. DEN INNEHÅLLER VIKTIG SÄKERHETSINFORMATION. DIGITALT AGGREGAT

2 INLEDNING Tack för att du valt vårt aggregat. Denna bruksanvisning innehåller instruktioner för användning och underhåll av IG770-aggregatet. All information i denna anvisning är baserad på den senaste produktinformationen vid tryckningstidpunkten. Vi förbehåller oss rätten till ändringar utan föregående varsel. Ingen del av denna publikation får reproduceras utan skriftligt tillstånd. Denna bruksanvisning bör betraktas som en viktig del av aggregatet och den måste lämnas över till nästa ägare om maskinen säljs vidare. Läs bruksanvisningen noga och fäst märke till följande symboler samt deras instruktioner: Underlåtenhet att följa säkerhetsanvisningarna kan leda till skador på egendom, allvarliga personskador eller dödsfall. Läs alla varningsetiketter och bruksanvisningen noggrant före du använder enheten. Använd aggregatet endast i utrymmen med bra ventilation. Avgaserna innehåller giftig kolmonoxid, som kan vara livshotande. Stanna alltid motorn innan påfyllning av bränsle. Vänta 5 minuter innan du startar om enheten. Kontrollera att bränslet inte spillt över och att det inte läcker ut. Rengör och/eller reparera läckorna före användning. Håll alla antändningskällor borta från motorn. Denna symbol betyder risk för personskador, eventuellt med dödlig utgång, om instruktionerna inte följs. Denna symbol betyder risk för personskador, eventuellt med dödlig utgång, om aggregatet används oförsiktigt eller felaktigt. Denna symbol betyder risk för personskador, eventuellt med dödlig utgång, om aggregatet används oförsiktigt eller felaktigt. Om problem uppstår eller om du har några frågor om ditt aggregat, vänligen kontakta tillverkaren eller vår representant. Våra aggregat är säkra och pålitliga om de används enligt instruktionerna. Läs och förstå bruksanvisningen före du använder enheten. Om du inte gör detta kan det leda till personskador eller enhetsskador. Bilderna i bruksanvisningen kan skilja sig från din modell.

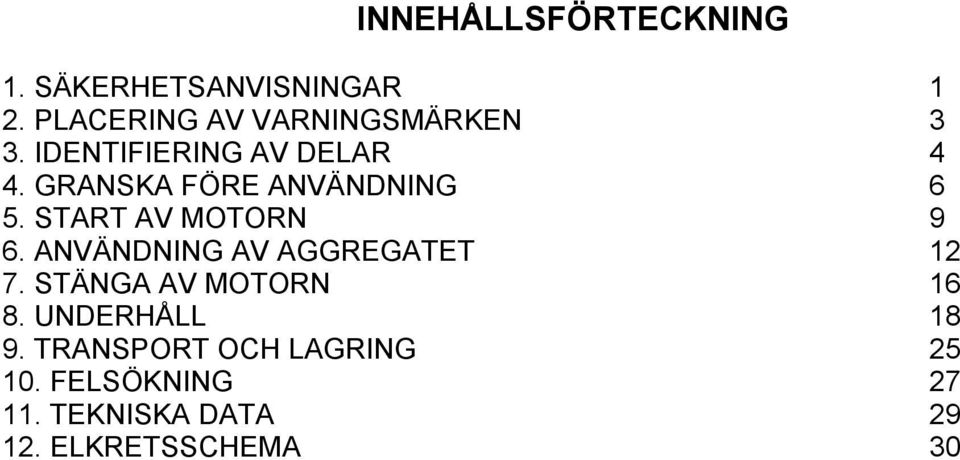

3 INNEHÅLLSFÖRTECKNING 1. SÄKERHETSANVISNINGAR 1 2. PLACERING AV SMÄRKEN 3 3. IDENTIFIERING AV DELAR 4 4. GRANSKA FÖRE ANVÄNDNING 6 5. START AV MOTORN 9 6. ANVÄNDNING AV AGGREGATET STÄNGA AV MOTORN UNDERHÅLL TRANSPORT OCH LAGRING FELSÖKNING TEKNISKA DATA ELKRETSSCHEMA 30

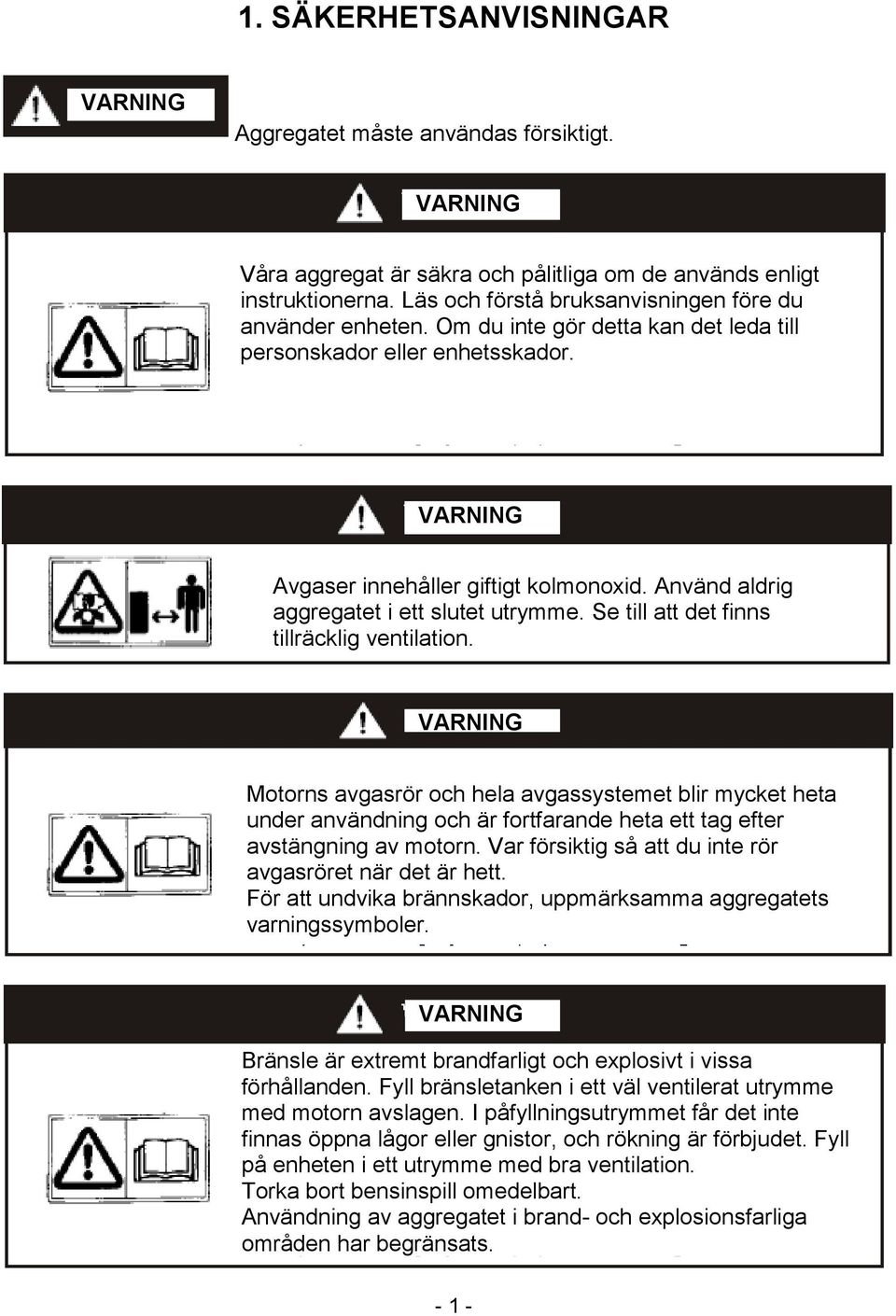

4 1. SÄKERHETSANVISNINGAR Aggregatet måste användas försiktigt. Våra aggregat är säkra och pålitliga om de används enligt instruktionerna. Läs och förstå bruksanvisningen före du använder enheten. Om du inte gör detta kan det leda till personskador eller enhetsskador. Avgaser innehåller giftigt kolmonoxid. Använd aldrig aggregatet i ett slutet utrymme. Se till att det finns tillräcklig ventilation. Motorns avgasrör och hela avgassystemet blir mycket heta under användning och är fortfarande heta ett tag efter avstängning av motorn. Var försiktig så att du inte rör avgasröret när det är hett. För att undvika brännskador, uppmärksamma aggregatets varningssymboler. Bränsle är extremt brandfarligt och explosivt i vissa förhållanden. Fyll bränsletanken i ett väl ventilerat utrymme med motorn avslagen. I påfyllningsutrymmet får det inte finnas öppna lågor eller gnistor, och rökning är förbjudet. Fyll på enheten i ett utrymme med bra ventilation. Torka bort bensinspill omedelbart. Användning av aggregatet i brand- och explosionsfarliga områden har begränsats

5 Om enheten kopplas som reservström till elnätets ström bör installationen göras av en auktoriserad installatör, och den ska utföras enligt bestämmelserna i alla lagar. Om aggregatet felaktigt kopplas till byggnadens elnät kan det mata ström till elnätet och orsaka allvarliga olyckor eller dödsfall till elnätets servicepersonal eller andra personer som är i beröring med distributionsnätet. När elnätet återställs matar distributionsnätet el till aggregatet, vilket kan leda till allvarliga skador och eldsvåda i byggnaden. Inspektera alltid enheten innan du startar motorn. Du kan göra så för att undvika olyckor eller skador på enheten. Håll aggregatet minst en meter från byggnader och utrustning när den är i bruk. Använd enheten på ett jämnt underlag. Om den lutar kan det uppstå bränsleläckage. Lär dig att stänga av enheten snabbt och att använda viktiga styrenheter. Låt inte någon använda enheten utan ordentlig vägledning. Håll barn och husdjur borta från aggregatet då det är igång. Rör inte de roterande delarna medan enheten är igång. Felaktig användning av aggregatet kan leda till elstötar. Använd inte med våta händer. Använd inte aggregatet vid regn eller snöfall, och låt den inte bli våt

6 2. PLACERING AV SMÄRKEN Dessa märken varnar dig för potentiella faror som kan orsaka allvarlig skada. Läs märkena, säkerhetsanmärkningarna och förhandsvarningarna från denna bruksanvisning. Om ett märke lossnar eller slits så att det blir oläsbart, ta kontakt med återförsäljaren för att få ett nytt märke. Choke Oljenivå Motorns brytare Luftintag Modellmärke Varning för heta ytor Säkerhetsvarning - 3 -

7 3. IDENTIFIERING AV DELAR Tankens lufthålsspak Choke Bränsletankens lock Servicelucka Kontrollpanel Starthandtag Motorns brytare Tändstiftets servicelucka Ljuddämpare - 4 -

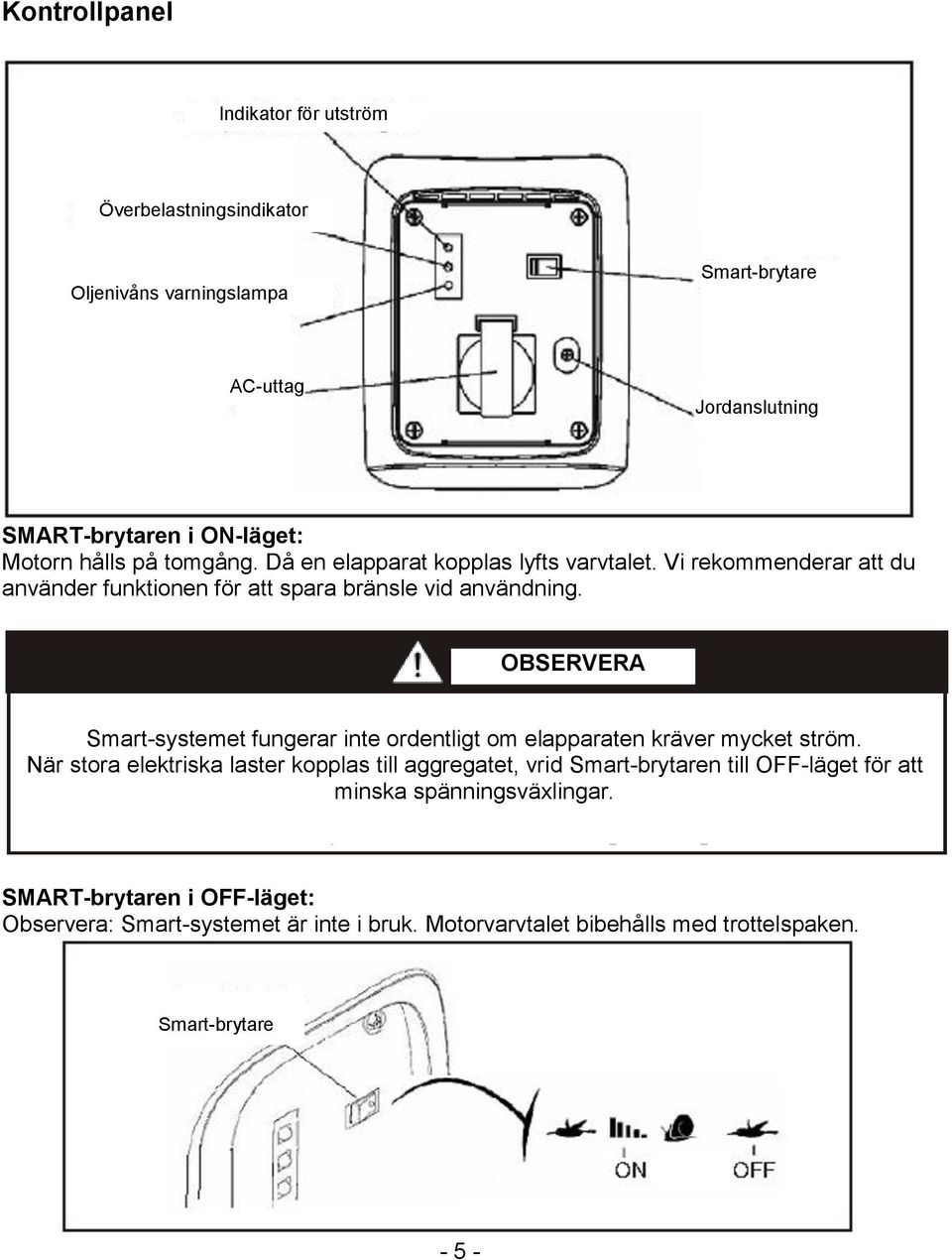

8 Kontrollpanel Indikator för utström Överbelastningsindikator Oljenivåns varningslampa Smart-brytare AC-uttag Jordanslutning SMART-brytaren i ON-läget: Motorn hålls på tomgång. Då en elapparat kopplas lyfts varvtalet. Vi rekommenderar att du använder funktionen för att spara bränsle vid användning. Smart-systemet fungerar inte ordentligt om elapparaten kräver mycket ström. När stora elektriska laster kopplas till aggregatet, vrid Smart-brytaren till OFF-läget för att minska spänningsväxlingar. SMART-brytaren i OFF-läget: Observera: Smart-systemet är inte i bruk. Motorvarvtalet bibehålls med trottelspaken. Smart-brytare - 5 -

9 4. GRANSKA FÖRE ANVÄNDNING Kom ihåg att inspektera aggregatet på ett jämnt underlag då motorn inte är igång. 1. Granska motorns oljenivå. Motorns livslängd kan förkortas om 2-taktsolja eller detergentolja används. Använd detergentolja för 4-taktsmotorer av hög kvalitet, som fyller eller överträffar amerikanska biltillverkarnas krav API S G/SF. Välj lämplig viskositet enligt medeltemperatur på användningsplatsen. SAE-viskositetsklasser Omgivande Motoroljans typ temperatur -25 C-30 C 10W C-40 C 15W-40 Förvara och använd olja försiktigt för att hindra damm eller smuts från att hamna i oljan. Putsa oljespill omedelbart. Blanda aldrig olika typer av oljor. Skruva upp mätstickan, dra ut och rengör den. Kolla oljenivån med mätstickan genom att lägga den i hålet utan att skruva fast den. Granska oljenivån från stickan. Om oljenivån är vid minimimärket, lägg till rekommenderad olja till maxnivån. Användning av felaktig olja i motorn kan orsaka allvarliga motorskador. Oljenivåns varningssystem stoppar motorn automatiskt före oljenivån sjunker för lågt. För att undvika risk för en oväntad avstängning av aggregatet, rekommenderar vi dock att du granskar oljenivån regelbundet

10 Maxgräns Mätsticka Maxgräns Påfyllningshål för olja Minimigräns 2. Granska bränslenivån. Använd motorbensin (blyfritt eller låg blyhalt rekommenderas för att förebygga depositioner i förbränningskammaren). Om bränslenivån är låg, fyll på bränsle enligt anvisningarna ovan. Använd inte bensin- och oljeblandningar eller smutsig bensin. Undvik att få smuts, damm eller vatten i bränsletanken. Stäng tanklocket omsorgsfullt efter tankning. Bensin är mycket brandfarligt och även explosivt under vissa omständigheter. Fyll bränsletanken i ett väl ventilerat utrymme med motorn avslagen. Håll alla källor till antändning borta från motorns bränslepåfyllningsområde och området där bränslet förvaras. Fyll inte bränsletanken för full (ytan ska inte överstiga maxgränsen). Se till att locket är ordentligt fastsatt efter påfyllning. Undvik att spilla bränsle då du fyller på. Spillt eller avdunstad bensin kan börja brinna. Om du spiller bensin, se till att tanken är torkad före du startar motorn. Undvik upprepad eller långvarig kontakt med huden, samt inandning av bränsleånga. HÅLL BENSINEN UR RÄCKHÅLL FRÅN BARN. Bränsletankens volym: 1,55 liter Tanklocket Öppen Maxgräns - 7 -

11 Bensin som innehåller alkohol Om du väljer att använda bensin som innehåller alkohol (gasohol), se till att oktantalet är minst lika högt som bränslet vi rekommenderar. Det finns två typer av "gasohol": en som innehåller etanol, och en annan av metanol. Använd inte gasohol som innehåller mer än 10 % etanol. Använd inte heller bensin som innehåller metanol (metyl- eller träsprit), men inte innehåller samlösningsmedel och korrosionsinhibitor för metanol. Använd aldrig bensin som innehåller mer än 5 % metanol, även om den skulle innehålla samlösningsmedel och korrosionsinhibitor. Garantin omfattar inte skador på bränslesystemet eller motorns prestandaproblem som beror på användningen av bränsle med alkohol. Vi rekommenderar inte användning av bränsle som innehåller metanol på grund av att dess lämplighet inte ännu har kunnat bevisas. Före du köper bensin från en okänd bensinstation, försök ta reda på om det finns alkohol i bränslet. Om så är fallet, kontrollera alkoholtypen och -mängden. Om du märker något ovanligt då du använder aggregatet med bensin som innehåller alkohol, använd annat bränsle som du vet att inte innehåller alkohol. 3. Granska luftfiltret Kontrollera regelbundet att luftfiltrets element är rent och i bra skick. Öppna den vänstra serviceluckan. Öppna luftfilterhållaren, ta bort filterelementet. Kontrollera filtret och rengör eller byt ut det om det behövs. Använd inte motorn utan luftfiltret. Föroreningar, såsom damm och stoft, som absorberas av förgasaren in i motorn, orsakar snabbt motorslitage. Luftfilter Servicelucka Filterpatron Fästskruv Hållarens lock Filterpatron - 8 -

12 5. START AV MOTORN Ta loss belastningen från DC-polerna före du startar motorn. Då du startar aggregatet för första gången efter påfyllning eller långvarig förvaring, eller efter att bränslet tagit slut, vänd bränslekranen till läget ON och vänta sekunder före uppstart. 1. Vänd bränslelockets spak medurs till ON-läget. Observera: Vrid spaken i motsatt håll till OFF-läget då du transporterar aggregatet. Tankens lufthålsspak 2. Vrid motorns brytare till ON-läget. Motors strömbrytare - 9 -

13 3. Flytta chokespaken till START-läget. Observera: Använd inte choken då motorn är varm eller lufttemperaturen är hög. START-läge Chokespak 4. Dra i starthandtaget tills du känner motstånd. Dra sedan snabbt i pilens riktning. Låt inte handtaget återställas med hård fart. För den långsamt tillbaka till början. Starthandtag

14 5. Flytta chokespaken till RUN-läget då motorn har värmts upp. Chokespak RUN-läge Om motorn stannar och vägrar starta igen, kontrollera först oljenivån i motorn innan du söker efter fel någon annanstans. Användning på höga platser När du använder enheten på höga platser kan förgasarens grundinställningar för luftbränsleblandning vara för rik, vilket orsakar att motorns prestanda försämras och bränsleförbrukningen ökar. I dessa områden kan motorns funktion förbättras genom att byta till ett mindre huvudmunstycke och justera blandningens skruvar. Om du alltid använder generatorn på områden som är över 1500 m (5 000 fot) över havet, låt en auktoriserad återförsäljare göra ändringar i förgasaren. Även om förgasarens munstycken byts ut kommer motorns prestanda att minska c:a 3,5 % för varje höjdökning på 305 m. Höjdens effekt på prestandan är ännu större om förgasaren inte ställs om. Om aggregatet används på en lägre höjd än vad förgasaren är inställd till sjunker prestandan och överhettning och allvarliga motorskador som följd av alltför mager luft/bränsleblandning kan förekomma

15 6. ANVÄNDNING AV AGGREGATET Aggregatet måste jordas för att undvika elstötar som följd av felaktig användning. Anslut den tjocka kabeln till aggregatets jordanslutning och till en extern jordanslutning. Sammanslutningar för användning som standbyström till byggnadens elnät får endast göras av en elektriker och kopplingarna måste följa alla lagar och föreskrifter. Felaktiga anslutningar kan orsaka backströmning av elkraft i strömkablarna. Denna typ av backströmning kan döda en människa som arbetar på dessa linjer under ett strömavbrott. När strömmen kommer tillbaka kan enheten explodera eller orsaka bränder i byggnadens elektriska system. Maximal effekt kan användas kontinuerligt i 30 minuter. Överskrid inte den nominella effekten i kontinuerlig användning. Uttagets strömgräns får inte överskridas. Anslut inte aggregatet till elnätet eftersom aggregatet eller elutrustningen kan skadas av det. Använd inte aggregatet för andra ändamål än vad det är avsett för. Observera följande punkter då du använder aggregatet: A. Anslut inte aggregatorer parallellt om de har olika spänningsinställningar. B. Gör inte en förlängning till avgasröret. När det behövs en skarvkabel, använd en med flexibelt gummifoder. Skarvkablarnas längdbegränsningar: <60 meter (1,5 mm 2 ) och <100 meter (2,5 mm 2 ). Håll aggregatet borta från andra kretsar eller kablar så som distributionsnät. Elektrisk utrustning (inklusive elektriska kablar och stickkontakter) får inte vara defekta

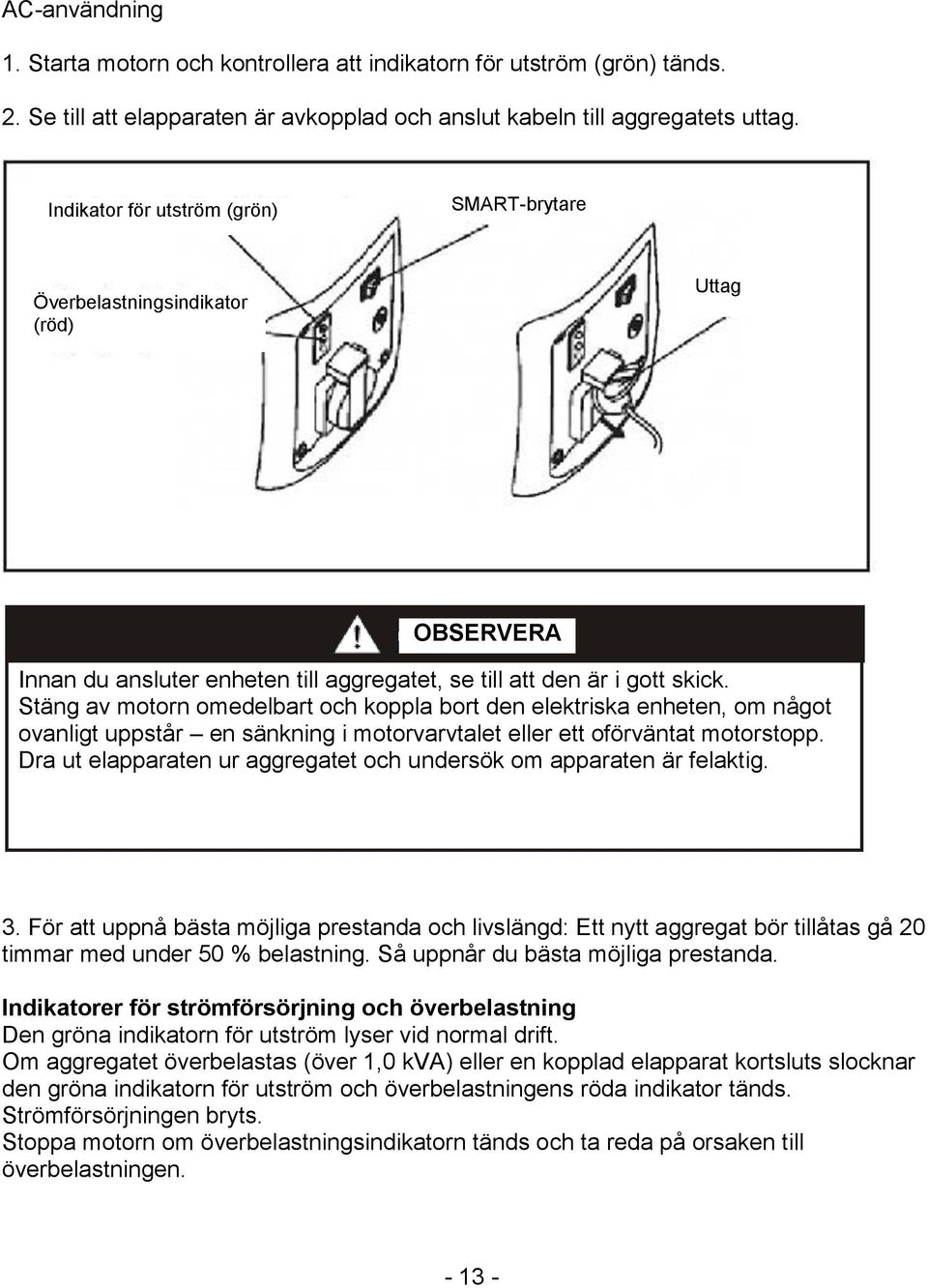

16 AC-användning 1. Starta motorn och kontrollera att indikatorn för utström (grön) tänds. 2. Se till att elapparaten är avkopplad och anslut kabeln till aggregatets uttag. Indikator för utström (grön) SMART-brytare Överbelastningsindikator (röd) Uttag Innan du ansluter enheten till aggregatet, se till att den är i gott skick. Stäng av motorn omedelbart och koppla bort den elektriska enheten, om något ovanligt uppstår en sänkning i motorvarvtalet eller ett oförväntat motorstopp. Dra ut elapparaten ur aggregatet och undersök om apparaten är felaktig. 3. För att uppnå bästa möjliga prestanda och livslängd: Ett nytt aggregat bör tillåtas gå 20 timmar med under 50 % belastning. Så uppnår du bästa möjliga prestanda. Indikatorer för strömförsörjning och överbelastning Den gröna indikatorn för utström lyser vid normal drift. Om aggregatet överbelastas (över 1,0 kva) eller en kopplad elapparat kortsluts slocknar den gröna indikatorn för utström och överbelastningens röda indikator tänds. Strömförsörjningen bryts. Stoppa motorn om överbelastningsindikatorn tänds och ta reda på orsaken till överbelastningen

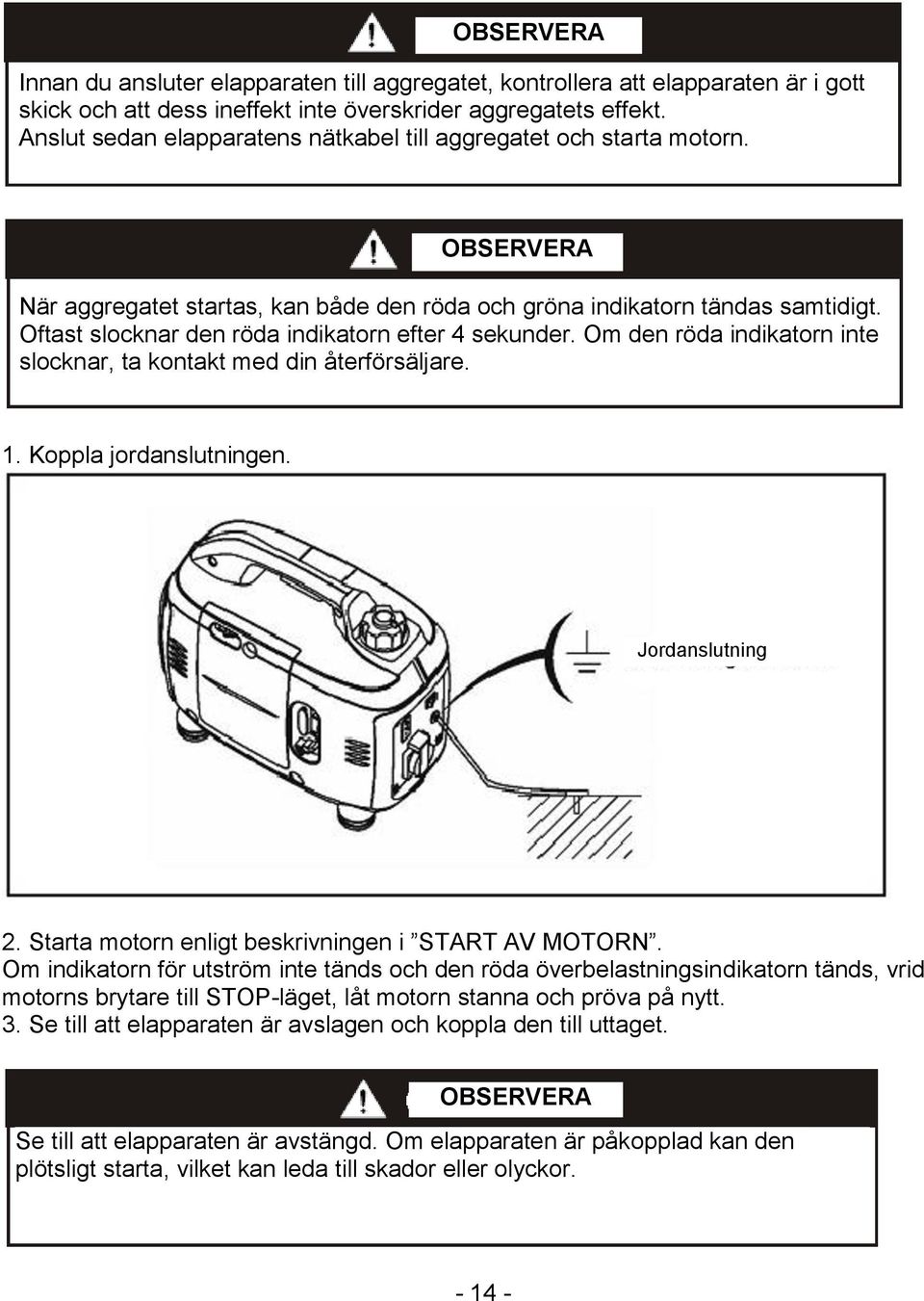

17 Innan du ansluter elapparaten till aggregatet, kontrollera att elapparaten är i gott skick och att dess ineffekt inte överskrider aggregatets effekt. Anslut sedan elapparatens nätkabel till aggregatet och starta motorn. När aggregatet startas, kan både den röda och gröna indikatorn tändas samtidigt. Oftast slocknar den röda indikatorn efter 4 sekunder. Om den röda indikatorn inte slocknar, ta kontakt med din återförsäljare. 1. Koppla jordanslutningen. Jordanslutning 2. Starta motorn enligt beskrivningen i START AV MOTORN. Om indikatorn för utström inte tänds och den röda överbelastningsindikatorn tänds, vrid motorns brytare till STOP-läget, låt motorn stanna och pröva på nytt. 3. Se till att elapparaten är avslagen och koppla den till uttaget. Se till att elapparaten är avstängd. Om elapparaten är påkopplad kan den plötsligt starta, vilket kan leda till skador eller olyckor

18 4. Slå på elapparaten som är ansluten till aggregatet. Om den tillåtna belastningsgränsen överskrids eller elapparaten är söndrig slocknar indikatorn för utström (grön) och överbelastningsindikatorn (röd) tänds. Då kopplas även strömförsörjningen av. I en sådan situation stannar inte motorn automatiskt. Den måste stängas av från motorns brytare. - När en elapparat slås på som kräver mycket ström för att starta, så som en motor, kan både indikatorn för utström (grön) och överbelastningsindikatorn (röd) lysa samtidigt en stund (c:a 4 sekunder). Detta är helt normalt. Efter att elapparaten har startat slocknar överbelastningsindikatorn (röd) och indikatorn för utström (grön) fortsätter lysa. Oljenivålarm Oljenivålarmens mening är att hindra motorskador som förekommer från en för låg oljenivå. Systemet stänger av motorn automatiskt före motoroljans mängd sjunker till en farlig nivå i vevhuset (motorns brytare förblir i ON-läget). Om systemet stänger av motorn, tänds oljenivåindikatorn när du försöker starta motorn. Då startar inte heller motorn. Då måste motorolja fyllas på. Indikatorn för utström (grön) Oljenivåns varningslampa (röd) Överbelastningsindikator (röd)

19 7. STÄNGA AV MOTORN I nödsituationer kan motorn stängas av genom att vrida motorns brytare till OFF-läge. STÄNGA AV MOTORN I NORMALA SITUATIONER: 1. Stäng av elapparaten och koppla loss den från aggregatet. Uttag 2. Vrid motorns brytare till OFF-läge. Motors strömbrytare

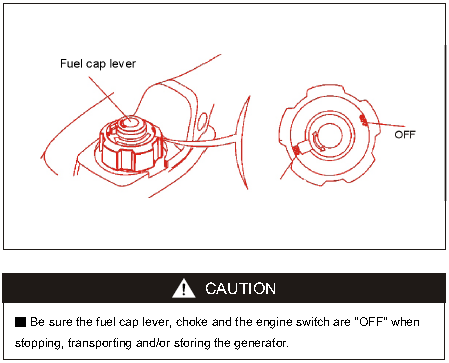

20 3. Vrid lockets luftventilspak moturs till OFF-läge. Luftventilspak - Se till att luftventilspaken på bränsletankens lock och motorns brytare är i OFFläge när aggregatet är avstängt, eller då det transporteras eller förvaras

21 8. UNDERHÅLL Med hjälp av service och underhåll hålls aggregatet i bra skick. - Stäng av motorn innan du utför något underhåll. Om motorn måste vara igång, se till att ventilationen är tillräcklig. Avgaserna innehåller giftigt kolmonoxid. - Använd originalreservdelar eller motsvarande delar. Om delar används som inte motsvarar originaldelarna kan aggregatet skadas. 8.1 Servicetabell SERVICEINTERVALL (1) Beroende på vilket som infaller först. SERVICEOBJEKT / ÅTGÄRD ALLTID FÖRE ANVÄNDNING 1:a mån eller 20 h Var 3:e mån eller 50 h Var 6:e mån eller eller 100 h EN GÅNG OM ÅRET eller 300 h Motorolja Granska O Byt ut O O Luftfilter Granska O Rengör O(2) Stift Rengör / O justera Gnistskydd Rengör O Sedimentskål Rengör O Ventilspel Granska/justera O(3) Bränsetankens Rengör skärm Bränsleslang Granska Vartannat år (utbytes vid behov) (3) KOMMENTARER: (1) Skriv upp drifttimmarna för att bestämma korrekt serviceintervall. (2) Utför underhåll mer ofta om driftsförhållandena är mycket dammiga. (3) Dessa servicepunkter måste skötas av ett certifierat serviceställe om ägaren inte har lämpliga verktyg och tillräcklig sakkunskap. O(3)

22 1. BYTE AV MOTOROLJAN Dränera oljan från motorn när den är varm. Då rinner oljan bättre och det blir ingen olja kvar i motorn. - Se till att oljan inte är för het, då kan den orsaka brännskador. 1. Öppna skruven på den vänstra serviceluckan och ta loss den. 2. Öppna oljetanklocket. 3. Häll all olja från motorn i en lämplig behållare. 4. Häll rätt mängd ny olja enligt rekommendationerna och granska oljenivån. 5. Fäst serviceluckan och spänn skruven. Oljevolym: 0,15 liter. Servicelucka Fästskruv Oljesticka Maxnivå Oljetanklock Tvätta händerna med tvål och vatten när du har behandlat begagnad olja. - Ta hand om den begagnade motoroljan på rätt sätt. Vi rekommenderar att oljan levereras i en sluten behållare till ett mottagningsställe för begagnad olja. Oljan får inte hällas i soporna eller naturen

23 2. RENGÖRA LUFTFILTRET Ett smutsigt luftfilter begränsar luftflödet till förgasaren. För att säkerställa en smidig drift bör luftfiltret rengöras regelbundet. Underhåll är nödvändigt oftare, om aggregatet används i mycket dammiga förhållanden. - Använd inte bensin eller lösningsmedel med låg flampunkt för att rengöra filterpatronen. De är brandfarliga och explosiva under vissa förutsättningar. - Använd inte motorn utan luftfiltret. Då slits motorn snabbt. a. Öppna skruven på den vänstra serviceluckan och ta loss den. b. Tryck på fästet på toppen av filterhållaren och öppna locket. c. Tvätta filterpatronen med ett icke-brännbart lösningsmedel vars flampunkt är högt och torka filterpatronen ordentligt. d. Doppa filtret i ren motorolja och krama ur överflödig olja. e. Sätt tillbaka filterpatronen och stäng locket. f. Fäst serviceluckan och spänn skruven. Luftfilter Servicelucka Filterpatron Fästskruv Hållarens lock Filterpatron

24 3. UNDERHÅLL AV TÄNDSTIFT REKOMMENDERAT TÄNDSTIFT: UR5 För att motorn ska fungera väl, måste gnistgapet på tändstiftet vara rätt och fritt från avlagringar. (1) Öppna tändstiftets servicelucka. Tändstiftets servicelucka (2) Avlägsna tändhatten. (3) Ta bort eventuellt skräp runt tändstiftet. (4) Ta loss tändstiftet med en tändstiftsnyckel. Skaft Tändstiftsnyckel Tändhatt

25 (5) Kontrollera tändstiftet visuellt. Tändstiftet måste bytas ut om dess isolering har spruckit. Rengör stiftet med en stålborste om det är i bra skick. (6) Granska gnistgapet med ett stiftmått. Gnistgapet bör vara 0,6-0,7 mm. Justera gapet genom att försiktigt böja på sidoelektroden. Gnistgap 0,6-0,7 mm - Dåligt åtdragna stift kan bli mycket heta och leda till skador på aggregatet. Använd aldrig ett tändstift med fel värmevärde. (7) Installera tändstiftet på plats för hand så att det kommer på rätt gängor. (8) När tändstiftet har nått botten, spänn det med nyckeln ett halvt varv för att trycka ihop tätningen. Om du använder ett begagnat stift, spänn det för hand tills det nått botten, men spänn sedan med nyckel endast 1/8-1/4 varv. (9) Lägg tändhatten på plats. (10) Stäng tändstiftets servicelucka

26 4. UNDERHÅLL AV GNISTSKYDD - Om aggregatet har varit igång är ljuddämparen mycket varm. Låt den svalna innan fortsättning. - Gnistskyddet bör underhållas var 100:e timme för att hålla det i skick. (1). Öppna de fyra M5-skruvarna och ta bort ljuddämparens skydd. Ljuddämparens skydd M5-skruvar (2). Öppna de tre M6-skruvarna och ta bort ljuddämparen, gnistskyddet och ljuddämparens tätning. Ljuddämparens tätning M6-skruvar

27 (3). Ta bort sotavlagringar från gnistskyddet med en stålborste. Gnistskydd (4). Kontrollera ljuddämparens tätning och byt ut vid behov. Installera tätningen, gnistskyddet, ljuddämparen och dess skydd i omvänd ordning

28 9. TRANSPORT OCH LAGRING För att förhindra att bränslet rinner ut under transport eller lagring måste aggregatet placeras stadigt i upprätt ställning, i dess normala driftställning, och motorns brytare ska vara i OFF-läge. Vrid bensintanklockets luftventilspak moturs till OFF-läget. Under transport: - Fyll inte på för mycket bränsle (det får inte finnas bensin i påfyllningsröret). - Använd inte aggregatet i fordon. Ta bort aggregatet från fordonet och använd det på en plats med bra ventilation. - Placera inte aggregatet i fordonet på ett sådant ställe där solen skiner. Om aggregatet står flera timmar i ett stängt fordon kan dess höga temperatur orsaka avdunstning av bränsle och möjligtvis en explosion. Undvik långa körsträckor i terräng eller på dåliga vägar då aggregatet är i fordonet. Om aggregatet måste transporteras på en dålig väg, töm aggregatets bränsletank före transportering. Före långvarig förvaring av aggregatet: 1. Se till att förvaringsplatsen inte är fuktig eller dammig. 2. Töm ut bränslet från aggregatet. - Bensin är extremt brandfarligt och under vissa förhållanden explosivt. - Rök inte och orsaka inte öppna lågor eller gnistor om det finns bensin i närheten. Dräneringsskruv

29 A. Töm allt bränsle från bränsletanken till en lämplig behållare. B. Lägg motorns brytare i ON-läge, skruva upp förgasarens dräneringsskruv och töm allt bränsle från förgasaren till en lämplig behållare. C. Då dräneringsskruven är öppen, ta loss tändhatten och dra i handstarten 3-4 gånger för att tömma bränslepumpen. D. Lägg motorns brytare i OFF-läge och spänn förgasarens dräneringsskruv ordentligt. E. Lägg tillbaka tändhatten. 3. Byt ut motoroljan. 4. Ta loss tändstiftet och häll en sked ren motorolja in i cylindern. Dra i starthandtaget ett par gånger för att sprida ut oljan. Montera tillbaka tändstiftet. 5. Dra i starthandtaget sakta tills du känner ett starkt motstånd. Då är pistongen nästan i översta läget och insugnings- och avgasventilerna stängda. Förvara motorn i denna ställning för att förebygga korrosion. Starthandtag

30 10. FELSÖKNING Motorn startar inte: Finns det bensin i bränsletanken? NEJ Fyll bränsletanken. JA Är motorns brytare i ON-läge? JA Finns det tillräckligt med olja i motorn? JA NEJ NEJ Sätt brytaren i ON-läge. Fyll på motorolja. Ger tändstiftet en gnista? NEJ Byt ut tändstiftet. Ingen gnista Ta aggregatet till ett auktoriserat servicecenter. Se till att det inte finns spilld bensin i närheten av tändstiftet det kan fatta eld av gnistan. Granska tändstiftet: 1) Ta loss tändhatten och rengör området runt stiftet. 2) Skruva loss tändstiftet och tryck hatten på plats i stiftet. 3) Håll tändstiftets sidoelektrod ordentligt mot motorns cylinderlock. 4) Dra på samma gång i handstarten. Du borde se och höra gnistor mellan gnistgapet. Om aggregatet fortfarande inte startar, ta det till ett auktoriserat servicecenter

31 Den anslutna enheten fungerar inte: Lyser indikatorn för utström? JA NEJ Lyser överbelastningsindikatorn? NEJ Ta aggregatet till ett auktoriserat servicecenter. JA Kontrollera om den anslutna elapparaten fungerar. NEJ Ta aggregatet till ett auktoriserat servicecenter. JA - Prova med en annan enhet. - Ta enheten till ett auktoriserat serviceställe

32 11. TEKNISKA DETALJER Modell IG770 Nominell frekvens (Hz) Nominell spänning (V) Märkström (A) 3,04 5,82 2,92 Nominellt varvantal (rpm) 6000 Nominell effekt (kva) 0,70 Maximal effekt (kva) 0,77 Motor Modell KG140 Typ 1-cylindrig, 4-takts, luftkyld, OHV, enkel cylinder Cylindervolym (diam. x 37,68 cm 3 (40 x 30 mm) slaglängd) Kompressionsförhållande 8,5 : 1 Nominell effekt (kw/rpm) 1,00 / 6000 Varvantal (rpm) 6000 Tändning T.C.I Tändstift UR5 Startmekanism Handstart Bränsle Blyfri bensin Bränsleförbrukning (g/kwh) 450 Smörjning CD-klass, SAE 10W/30 Bränsletankens volym (l) 1,55 Kontinuerlig drifttid (h, vid märkeffekt) 3 Ljudnivå (noll belastning-full belastning, db (A) / * m) Yttermått (L x B x H, mm) 410 x 220 x 360 Torrvikt (kg) 10,5 * De rapporterade värdena kan skilja sig från de faktiska värdena, beroende på använd effekt och mätningssituationen. -29-

33 12. ELKRETSSCHEMA -30-
