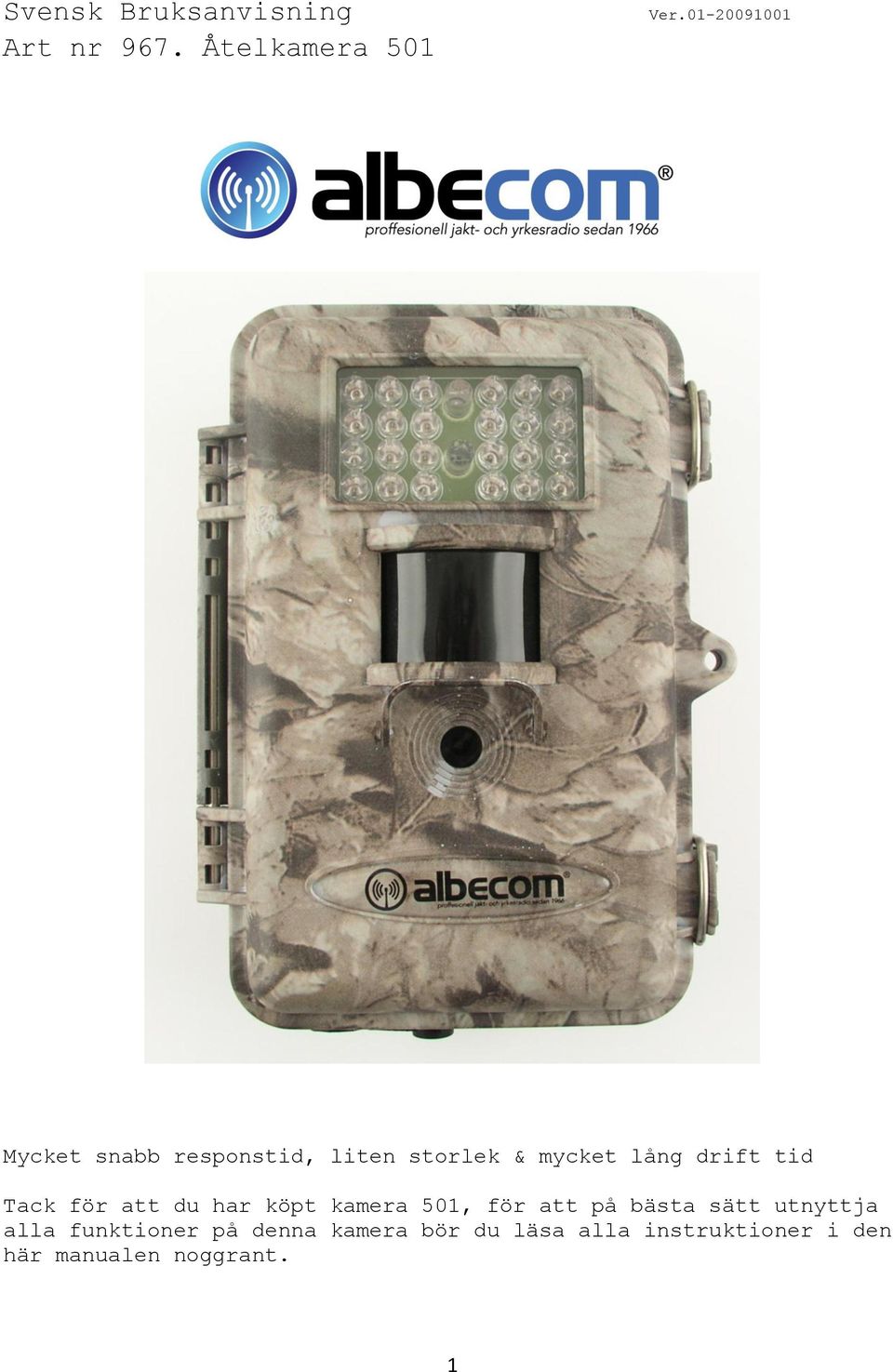

Svensk Bruksanvisning Art nr 967. Åtelkamera 501

Transkript

1 Svensk Bruksanvisning Art nr 967. Åtelkamera 501 Ver Mycket snabb responstid, liten storlek & mycket lång drift tid Tack för att du har köpt kamera 501, för att på bästa sätt utnyttja alla funktioner på denna kamera bör du läsa alla instruktioner i den här manualen noggrant. 1

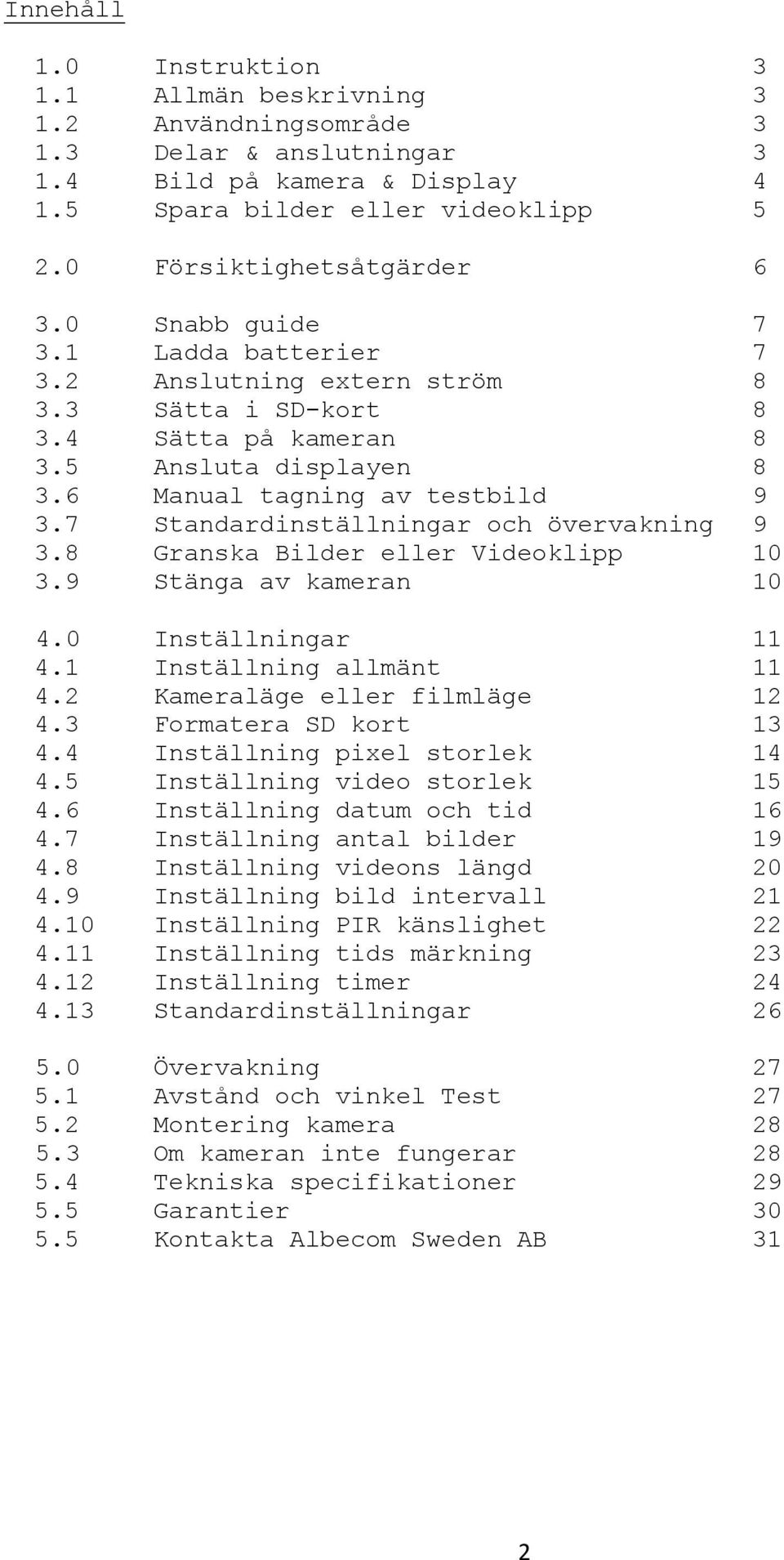

2 Innehåll 1.0 Instruktion Allmän beskrivning Användningsområde Delar & anslutningar Bild på kamera & Display Spara bilder eller videoklipp Försiktighetsåtgärder Snabb guide Ladda batterier Anslutning extern ström Sätta i SD-kort Sätta på kameran Ansluta displayen Manual tagning av testbild Standardinställningar och övervakning Granska Bilder eller Videoklipp Stänga av kameran Inställningar Inställning allmänt Kameraläge eller filmläge Formatera SD kort Inställning pixel storlek Inställning video storlek Inställning datum och tid Inställning antal bilder Inställning videons längd Inställning bild intervall Inställning PIR känslighet Inställning tids märkning Inställning timer Standardinställningar Övervakning Avstånd och vinkel Test Montering kamera Om kameran inte fungerar Tekniska specifikationer Garantier Kontakta Albecom Sweden AB 31 2

3 1.0 Instruktion 1.1 Allmän beskrivning Kamera 501 är en digital kamera, som tar kort automatiskt när djur och människor rör sig framför kameran. Kameran har en mycket känslig passiv röd rörelsesensor (PIR)som tar bilder av hög kvalitet eller videoklipp. Kameran har upp till 5 mega pixel Kamera 501 förbrukar väldigt lite ström (mindre än 300μA) i övervakningsläge. Detta innebär att den kan ha upp till sex månader standby tid när enheten drivs med åtta alkaliska AA-batterier. När en rörelse av människor eller djur upptäcks framför kameran, reagerar digitalkameran mycket snabbt (1 sekund) och därefter tar automatiskt bilder eller videoklipp enligt tidigare programmerade inställningar. Kameran är utrustad med inbyggda IR lysdioder som fungerar som blixt ljus så att det ger tydliga bilder eller videoklipp, svart vita bilder på natten, och färg bilder på dagtid, eller videofilm med tillräckligt bra dagsljus. Kameran är avsedd för utomhusbruk och är resistent mot vatten och snö. Dessutom kan kameran användas som en vanlig digitalkamera, användaren kan ta bilder eller videor manuellt genom att trycka på SHOT knappen på displayen. 1.2 Användningsområde Kameran kan användas som övervakning & bevakning till t.ex. villa, sommarstuga, garage, butiker, skolor, depåer, kontor, arbetsplatser, skogsmaskiner och övervakning av djur. Den kan sitta uppe i flera månader utan tillsyn. Tänk på att när kameran sätts på offentlig plats kan det behövas tillstånd 1.3 Delar och anslutningar Kameran har följande delar: Kamerahus med USB-port, SD-kort hållare, TV-utgång, extern DC uttag, och en lös display för inställningar och se bilder. Bild. 1 visar framifrån på kameran och dess funktionella delar. Bild. 2 visar tangenter på displayen och ikoner på skärmen Bild. 3 visar hur du ansluter kameran med displayen. Displayen används främst för att ställa olika funktioner Bild. 2 visar de fem tangenterna: UPP, NED, HÖGER=SHOT, vänster = MENU och OK. "MENU" tangenten används för att ange eller avsluta menyn, de andra fyra tangenter har även en andra betydelse vid sidan av sin ursprungliga funktion "upp, ner, höger och OK". "NER" knappen används också för att ställa "kameraläge" och "UPP" knappen för att ställa in "videoläge". Höger "SHOT" tangenten fungerar också som, ta foto tangent och "OK" tangenten som att ange "Playback" läget. 3

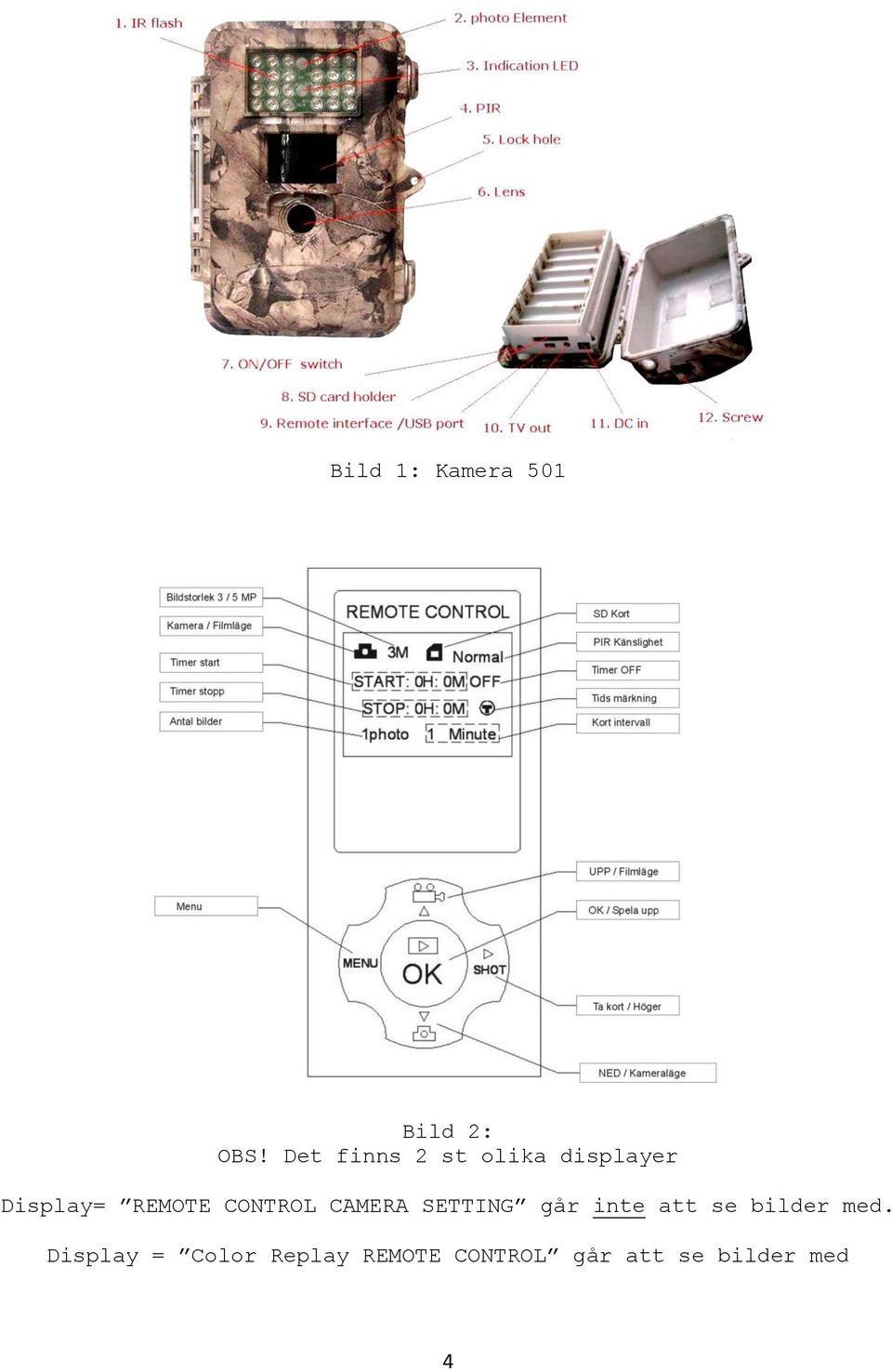

4 Bild 1: Kamera 501 Bild 2: OBS! Det finns 2 st olika displayer Display= REMOTE CONTROL CAMERA SETTING går inte att se bilder med. Display = Color Replay REMOTE CONTROL går att se bilder med 4

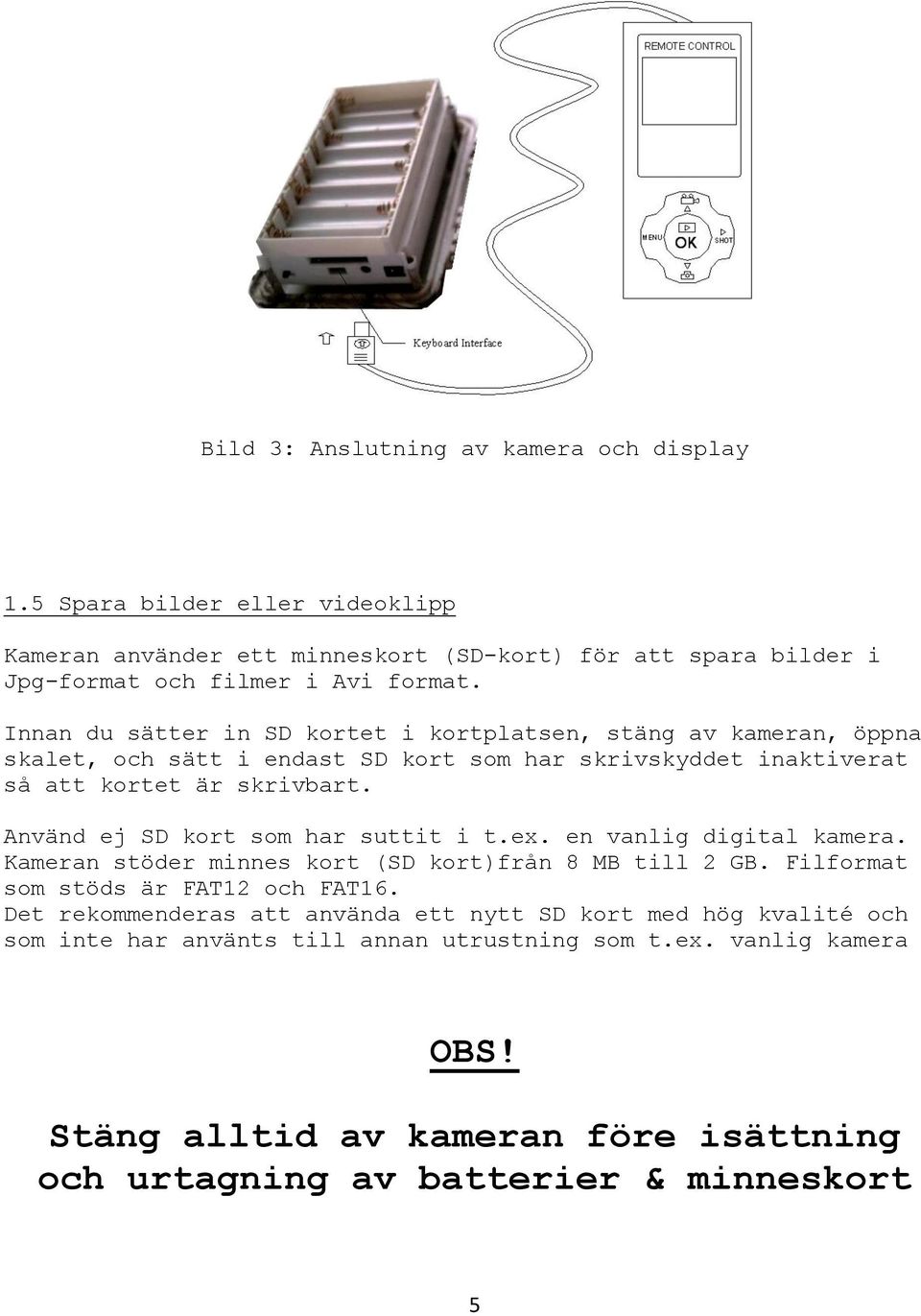

5 Bild 3: Anslutning av kamera och display 1.5 Spara bilder eller videoklipp Kameran använder ett minneskort (SD-kort) för att spara bilder i Jpg-format och filmer i Avi format. Innan du sätter in SD kortet i kortplatsen, stäng av kameran, öppna skalet, och sätt i endast SD kort som har skrivskyddet inaktiverat så att kortet är skrivbart. Använd ej SD kort som har suttit i t.ex. en vanlig digital kamera. Kameran stöder minnes kort (SD kort)från 8 MB till 2 GB. Filformat som stöds är FAT12 och FAT16. Det rekommenderas att använda ett nytt SD kort med hög kvalité och som inte har använts till annan utrustning som t.ex. vanlig kamera OBS! Stäng alltid av kameran före isättning och urtagning av batterier & minneskort 5

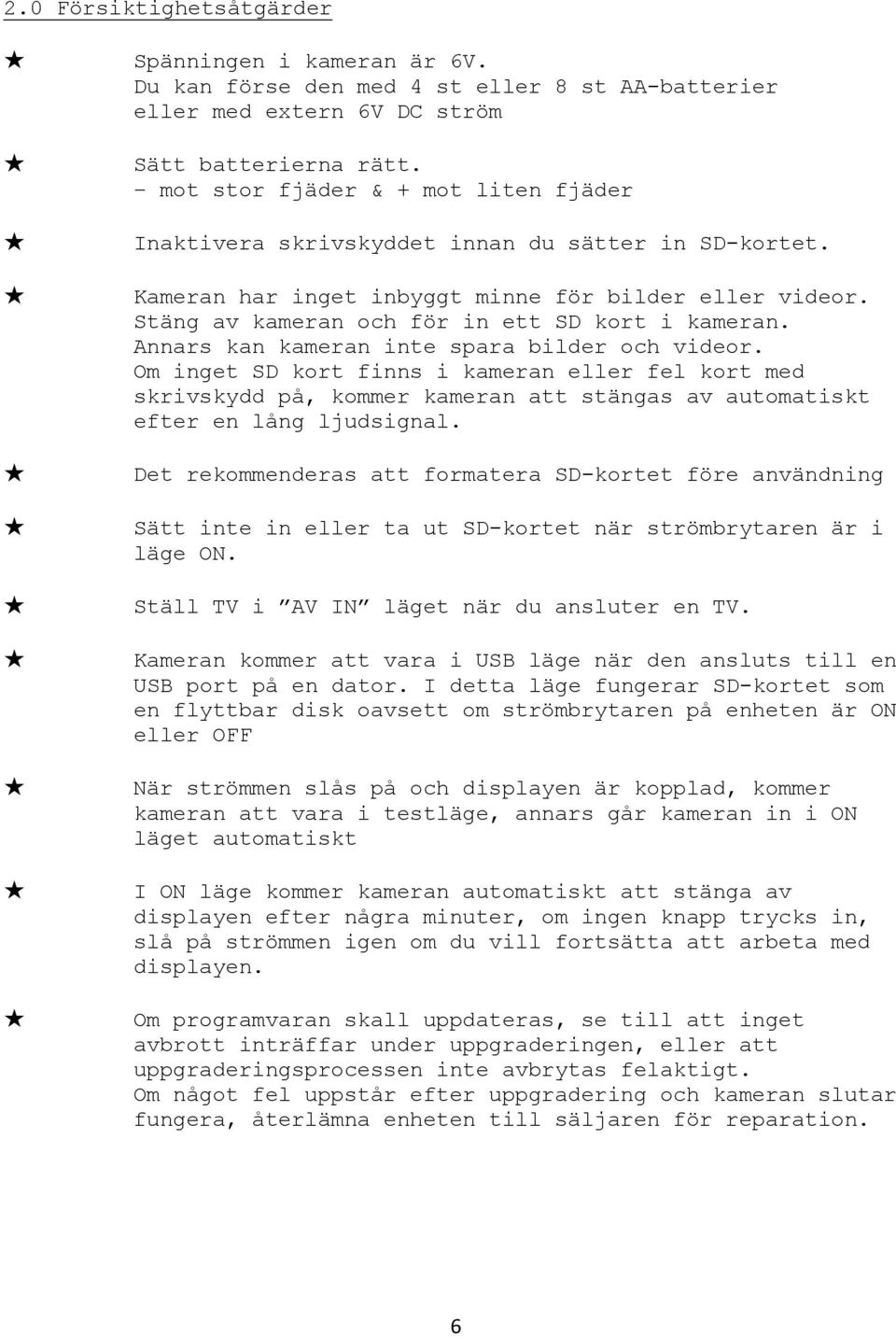

6 2.0 Försiktighetsåtgärder Spänningen i kameran är 6V. Du kan förse den med 4 st eller 8 st AA-batterier eller med extern 6V DC ström Sätt batterierna rätt. mot stor fjäder & + mot liten fjäder Inaktivera skrivskyddet innan du sätter in SD-kortet. Kameran har inget inbyggt minne för bilder eller videor. Stäng av kameran och för in ett SD kort i kameran. Annars kan kameran inte spara bilder och videor. Om inget SD kort finns i kameran eller fel kort med skrivskydd på, kommer kameran att stängas av automatiskt efter en lång ljudsignal. Det rekommenderas att formatera SD-kortet före användning Sätt inte in eller ta ut SD-kortet när strömbrytaren är i läge ON. Ställ TV i AV IN läget när du ansluter en TV. Kameran kommer att vara i USB läge när den ansluts till en USB port på en dator. I detta läge fungerar SD-kortet som en flyttbar disk oavsett om strömbrytaren på enheten är ON eller OFF När strömmen slås på och displayen är kopplad, kommer kameran att vara i testläge, annars går kameran in i ON läget automatiskt I ON läge kommer kameran automatiskt att stänga av displayen efter några minuter, om ingen knapp trycks in, slå på strömmen igen om du vill fortsätta att arbeta med displayen. Om programvaran skall uppdateras, se till att inget avbrott inträffar under uppgraderingen, eller att uppgraderingsprocessen inte avbrytas felaktigt. Om något fel uppstår efter uppgradering och kameran slutar fungera, återlämna enheten till säljaren för reparation. 6

7 3.0 Snabb Guide Om du inte är bekant med kameran, och du önskar få en snabb överblick innan du använder den, så kan denna snabbguide vara behjälplig. Se till att du har korrekt laddade batterier i Kameran och ett SD-kort sitter i kortplatsen. Om SD-kort inte är korrekt installerad eller att skrivskyddet är aktiverat, kommer enheten att avge ett larm med ett långt pip och sedan stängs kameran automatiskt av. Följande avsnitt visar de olika förberedelse som bör göras. 3.1 Ladda Batterier Det första du ska göra är att ladda batterierna om de är laddbara. Det finns två olika sätt att tillföra ström till kameran. Du kan använda 4 st eller 8 st AA-batterier eller en extern strömförsörjning. Det rekommenderas att använda 8 st nya högpresterande batterier alkaliska AA. Batterierna är indelade i två grupper parallellt, varje grupp innehåller 4 batterier och kan leverera ström till kameran ensamt(4 st med kortare batteritid). Enheten har åtta batteri platser, som visas i figur. 4. Plats (slot) 1, 2,3 och 4 bildar en grupp, medan plats(slot) 4,5,6,7 och 8 utgör den andra gruppen. Figur 4: Ladda batterier NiMH laddningsbara batterier kan också användas, men de kan ha kortare livslängd på grund av deras större kapacitet läckage med tiden och låg temperatur. Därför rekommenderas det att använda högpresterande batterier alkaliska AA Följande batterier kan användas: Hög densitet alkaliska batterier * Laddningsbara alkaliska batterier 1.5V output * Laddningsbara NiMH batterier med 1.2V output * AA-Li-ion batterier med 1,5 V-utgång 7

8 3.2 Anslutning av en extern strömkälla Du kan även ansluta en extern 6V DC strömkälla till kameran om inga batterier finns. Det rekommenderas att använda en strömkälla med en befintlig kapacitet större än 1000mA. Men under tillräckligt dagsljus på dagen kan kameran arbeta med mycket mindre ström (> 400mA). Använd strömkabeln (tillval) för att ansluta extern DC strömkälla och sätt in den i eluttaget i kameran. Om både extern strömkälla och batterier är anslutna, kommer kameran att drivas av extern strömkälla. Om batterier med låg batteri styrka används, kommer blå lysdiod (LED)att tändas. Byt batterier omgående. 3.3 Sätta i SD kortet Följande visar hur du kan sätta i och ta ur SD-kortet. * Sätt in SD-kort, genom att öppna de båda låsen på höger sida om kameran, fäll det främre skalet åt vänster, SD kortet skall skjutas in i botten av kameran. Skjut försiktigt in kortet i botten och ett litet snäpp ljud hörs när kortet sitter rätt. Var försiktig, SD-kortet kan endast passa på ett sätt i hållaren. * Ta ut SD-kort, genom att trycka in kortet försiktigt. Kortet frigörs från facket när du hör ett litet snäpp ljud. 3.4 Sätta på kameran Nu kan du slå på strömmen efter att ha satt in SD-kortet. Kameran har tre grundläggande driftslägen: * Avstängd: Strömbrytare i läge OFF. * ON läge: strömbrytaren på läge ON och displayen inte ansluten * Test läge: Strömbrytaren på läge ON och displayen är ansluten * ON läge: Vrid på kameran (strömbrytaren på ON position) kamerans Lysdiod kommer att blinka röd i ca 10 sekunder. Denna tidsintervall är för att göra kameran klar för övervakning, exempelvis att stänga och låsa skalet och gå därifrån innan den tar bilder. Kameran kommer att ta bilder eller videoklipp automatiskt enligt de tidigare programmerade inställningar, när människor och djur rör sig framför kameran. Om kameran är kopplad till displayen, så skall du stänga av kameran innan display kabeln tas bort från kameran 3.5 Ansluta displayen * Sätt kameran i läge OFF innan du ansluter displayen, när du har anslutit displayen sätt kameran i läge ON, TEST läge aktiveras när du kopplar in displayen i kameran, Om en bild eller ett videoklipp är på gång att tas, kommer den åtgärden att slutföras först. När kameran är kopplad med displayen kan du ändra olika parametrar med hjälp av displayen, eller se och bläddra bland bilderna Se mer inställningar under punkt 4.0 8

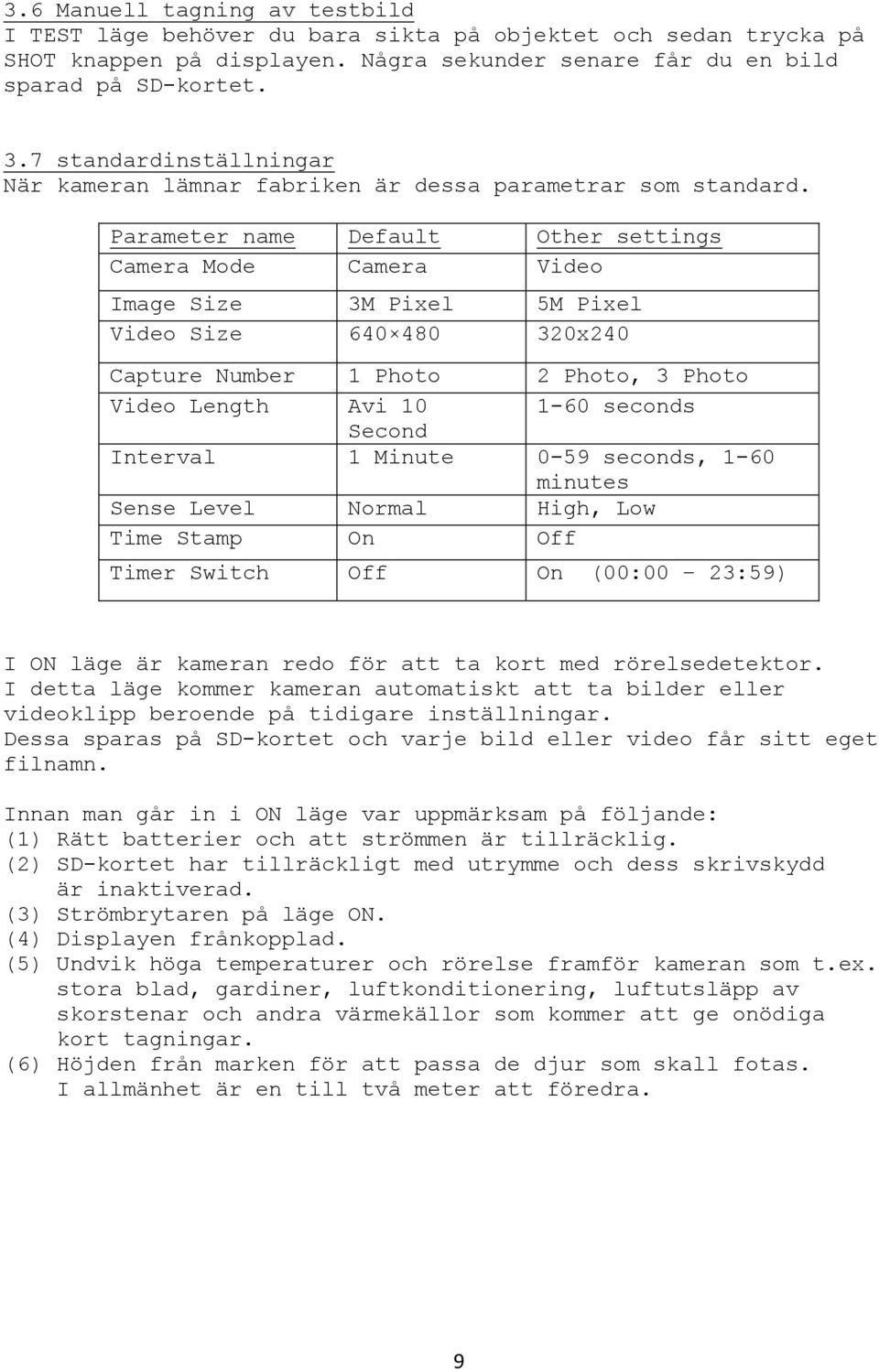

9 3.6 Manuell tagning av testbild I TEST läge behöver du bara sikta på objektet och sedan trycka på SHOT knappen på displayen. Några sekunder senare får du en bild sparad på SD-kortet. 3.7 standardinställningar När kameran lämnar fabriken är dessa parametrar som standard. Parameter name Default Other settings Camera Mode Camera Video Image Size 3M Pixel 5M Pixel Video Size x240 Capture Number 1 Photo 2 Photo, 3 Photo Video Length Avi seconds Second Interval 1 Minute 0-59 seconds, 1-60 minutes Sense Level Normal High, Low Time Stamp On Off Timer Switch Off On (00:00 23:59) I ON läge är kameran redo för att ta kort med rörelsedetektor. I detta läge kommer kameran automatiskt att ta bilder eller videoklipp beroende på tidigare inställningar. Dessa sparas på SD-kortet och varje bild eller video får sitt eget filnamn. Innan man går in i ON läge var uppmärksam på följande: (1) Rätt batterier och att strömmen är tillräcklig. (2) SD-kortet har tillräckligt med utrymme och dess skrivskydd är inaktiverad. (3) Strömbrytaren på läge ON. (4) Displayen frånkopplad. (5) Undvik höga temperaturer och rörelse framför kameran som t.ex. stora blad, gardiner, luftkonditionering, luftutsläpp av skorstenar och andra värmekällor som kommer att ge onödiga kort tagningar. (6) Höjden från marken för att passa de djur som skall fotas. I allmänhet är en till två meter att föredra. 9

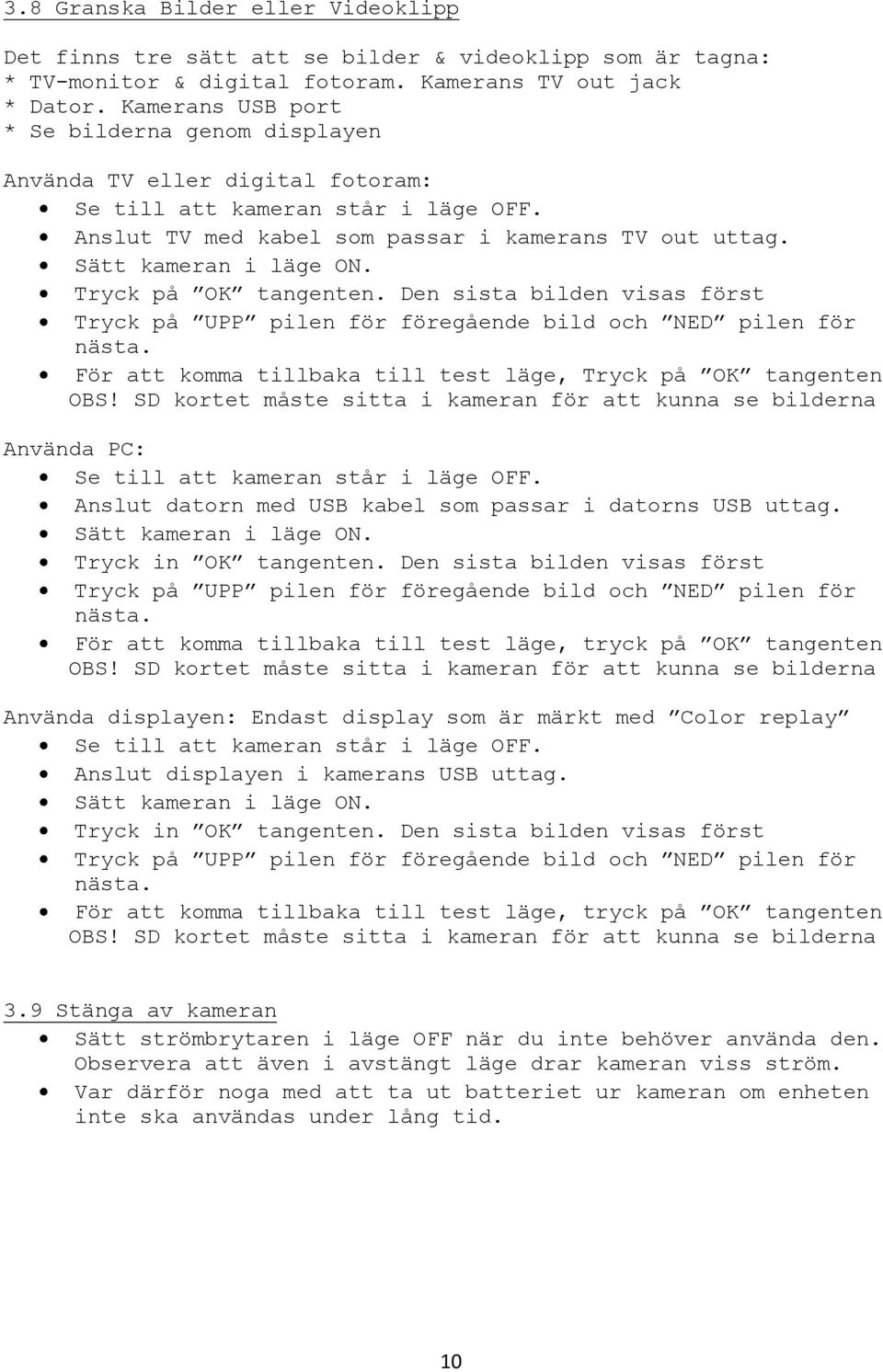

10 3.8 Granska Bilder eller Videoklipp Det finns tre sätt att se bilder & videoklipp som är tagna: * TV-monitor & digital fotoram. Kamerans TV out jack * Dator. Kamerans USB port * Se bilderna genom displayen Använda TV eller digital fotoram: Se till att kameran står i läge OFF. Anslut TV med kabel som passar i kamerans TV out uttag. Tryck på OK tangenten. Den sista bilden visas först Tryck på UPP pilen för föregående bild och NED pilen för nästa. För att komma tillbaka till test läge, Tryck på OK tangenten OBS! SD kortet måste sitta i kameran för att kunna se bilderna Använda PC: Se till att kameran står i läge OFF. Anslut datorn med USB kabel som passar i datorns USB uttag. Tryck in OK tangenten. Den sista bilden visas först Tryck på UPP pilen för föregående bild och NED pilen för nästa. För att komma tillbaka till test läge, tryck på OK tangenten OBS! SD kortet måste sitta i kameran för att kunna se bilderna Använda displayen: Endast display som är märkt med Color replay Se till att kameran står i läge OFF. Anslut displayen i kamerans USB uttag. Tryck in OK tangenten. Den sista bilden visas först Tryck på UPP pilen för föregående bild och NED pilen för nästa. För att komma tillbaka till test läge, tryck på OK tangenten OBS! SD kortet måste sitta i kameran för att kunna se bilderna 3.9 Stänga av kameran Sätt strömbrytaren i läge OFF när du inte behöver använda den. Observera att även i avstängt läge drar kameran viss ström. Var därför noga med att ta ut batteriet ur kameran om enheten inte ska användas under lång tid. 10

11 4.0 Inställningar När du är bekant med de grundläggande funktionerna i kameran, så är du nu redo för mer avancerade inställningar. I princip är dessa inställningar mycket lika de grundläggande funktionerna, bara att alternativen och inställningarna för kameran förklaras mer ingående. 4.1 Inställningar allmänt För att ändra en inställning måste du sätta kameran på TEST läge. Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Tryck in MENU tangenten på displayen. Längs ner i fönstret på displayen visas vilka tangenter du skall välja att trycka in, beroende på var du befinner dig i menyn. För att kunna se de olika inställningar som du kan ändra Tryck in PIL UPP och PIL NER tangenterna För att ändra värdet Tryck in PIL HÖGER (SHOT)tangenten för att ändra värdet För att spara värdet Tryck in OK tangenten för att spara, med undantag för datum och tid meny För att gå ur menyn Tryck in MENU tangenten för att gå ur och avsluta 11

12 4.2 Kameraläge eller filmläge Det finns två sätt att ställa in kamera eller film läge. Ett sätt är att använda kortkommandot och den andra är genom menyn. Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Med kortkommando kan du ställa in kameraläge till "VIDEO" genom att trycka på UPP tangenten. För att ställa kameraläge till "KAMERA" genom att trycka på NED tangenten i testläge. Ställa in kamera eller Video läge genom menyn Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Mode Camera eller Video Tryck in PIL HÖGER SHOT tangenten för att ändra värdet Tryck in OK tangenten för att spara Tryck in MENU tangenten för att gå ur Figur 5: Kameraläge eller filmläge 12

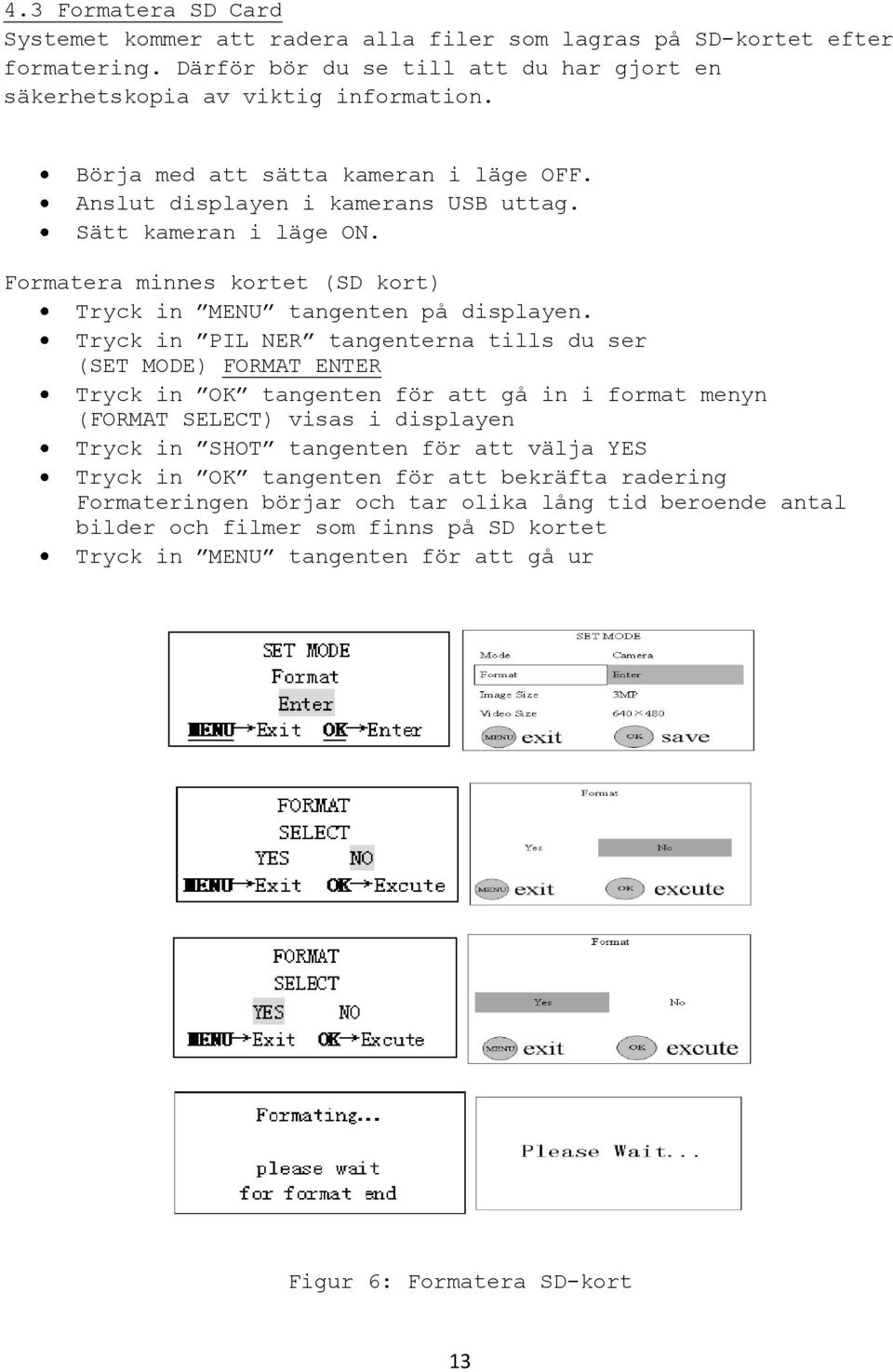

13 4.3 Formatera SD Card Systemet kommer att radera alla filer som lagras på SD-kortet efter formatering. Därför bör du se till att du har gjort en säkerhetskopia av viktig information. Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Formatera minnes kortet (SD kort) Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) FORMAT ENTER Tryck in OK tangenten för att gå in i format menyn (FORMAT SELECT) visas i displayen Tryck in SHOT tangenten för att välja YES Tryck in OK tangenten för att bekräfta radering Formateringen börjar och tar olika lång tid beroende antal bilder och filmer som finns på SD kortet Tryck in MENU tangenten för att gå ur Figur 6: Formatera SD-kort 13

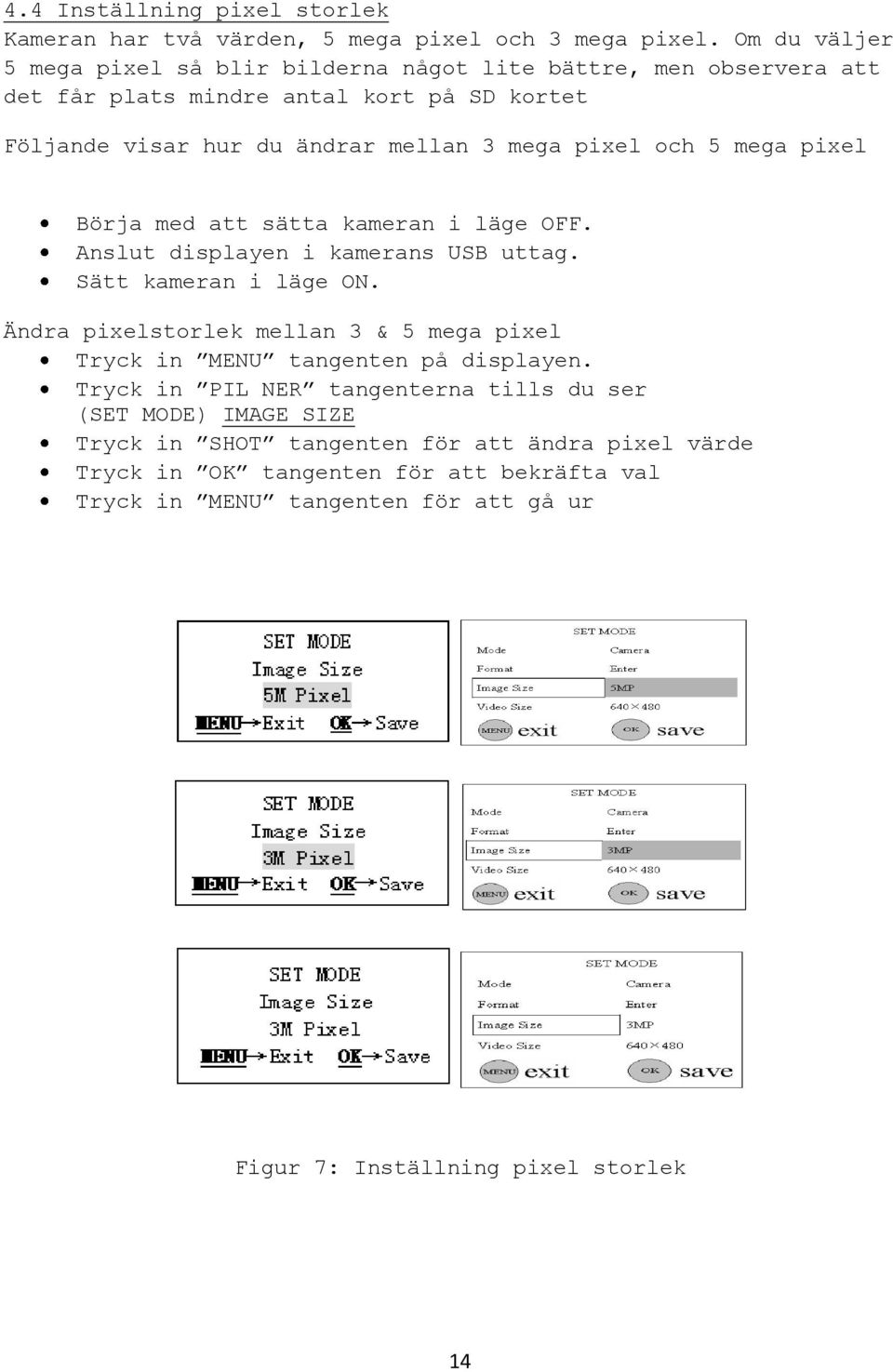

14 4.4 Inställning pixel storlek Kameran har två värden, 5 mega pixel och 3 mega pixel. Om du väljer 5 mega pixel så blir bilderna något lite bättre, men observera att det får plats mindre antal kort på SD kortet Följande visar hur du ändrar mellan 3 mega pixel och 5 mega pixel Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra pixelstorlek mellan 3 & 5 mega pixel Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) IMAGE SIZE Tryck in SHOT tangenten för att ändra pixel värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 7: Inställning pixel storlek 14

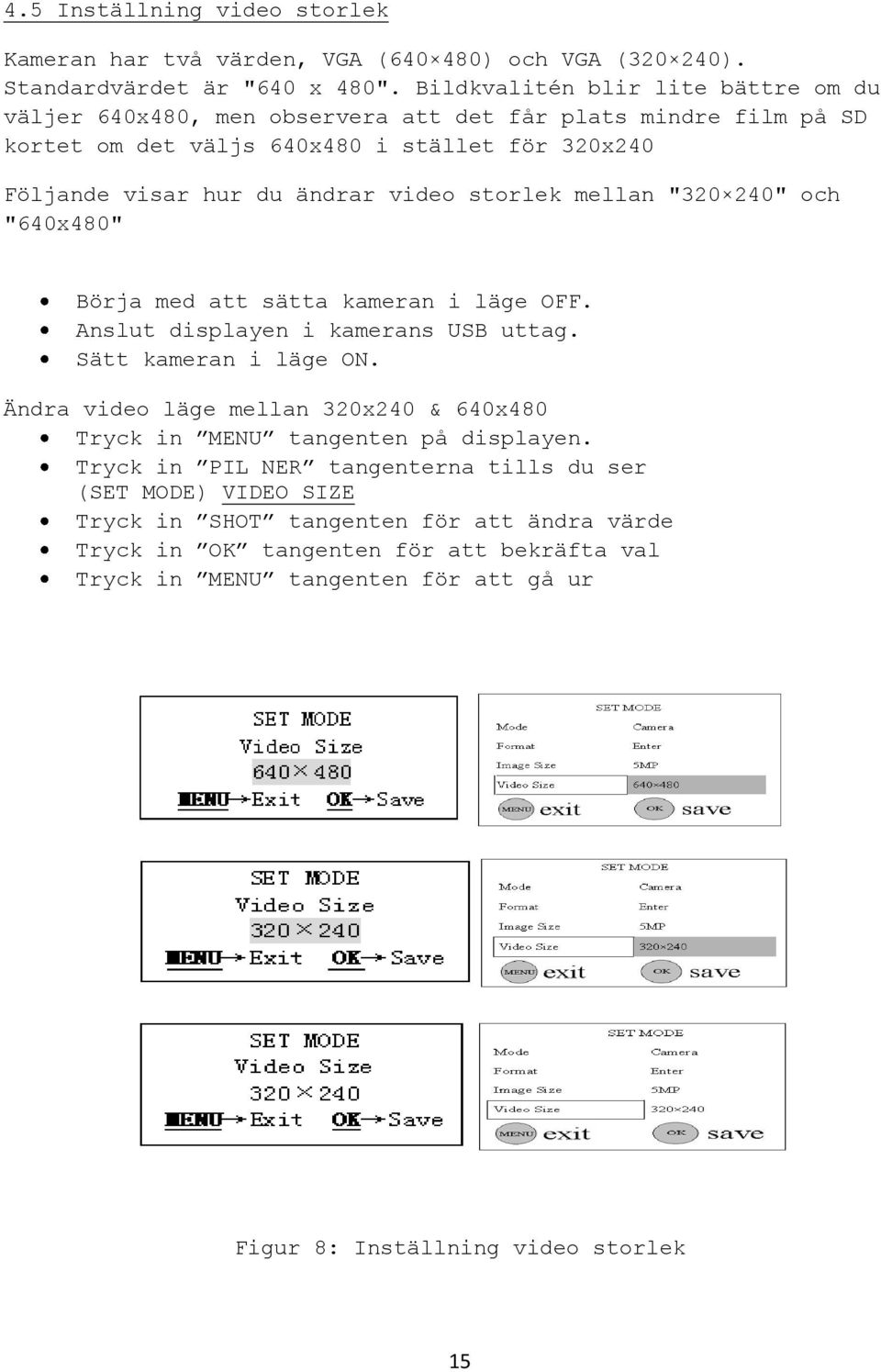

15 4.5 Inställning video storlek Kameran har två värden, VGA ( ) och VGA ( ). Standardvärdet är "640 x 480". Bildkvalitén blir lite bättre om du väljer 640x480, men observera att det får plats mindre film på SD kortet om det väljs 640x480 i stället för 320x240 Följande visar hur du ändrar video storlek mellan " " och "640x480" Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra video läge mellan 320x240 & 640x480 Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) VIDEO SIZE Tryck in SHOT tangenten för att ändra värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 8: Inställning video storlek 15

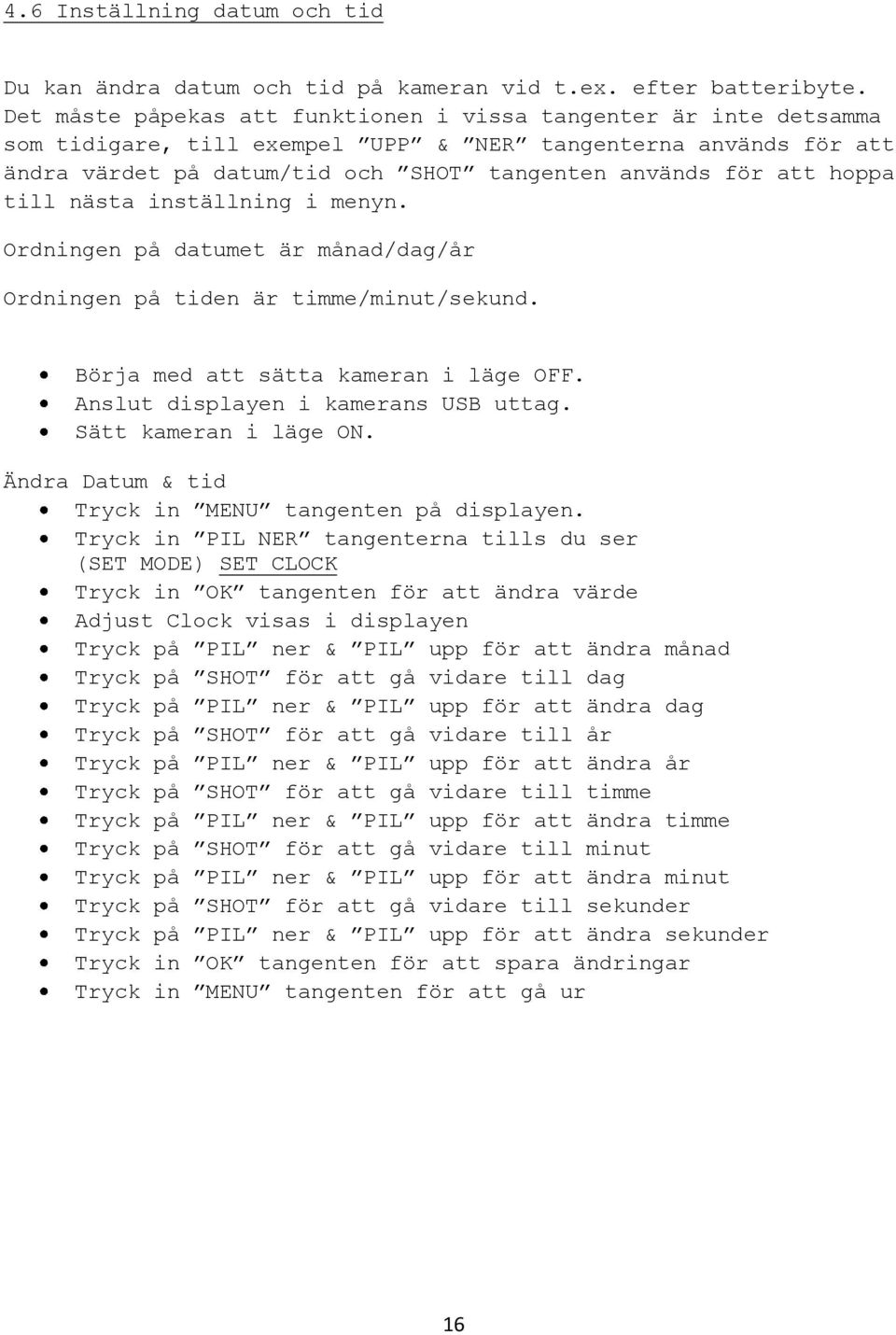

16 4.6 Inställning datum och tid Du kan ändra datum och tid på kameran vid t.ex. efter batteribyte. Det måste påpekas att funktionen i vissa tangenter är inte detsamma som tidigare, till exempel UPP & NER tangenterna används för att ändra värdet på datum/tid och SHOT tangenten används för att hoppa till nästa inställning i menyn. Ordningen på datumet är månad/dag/år Ordningen på tiden är timme/minut/sekund. Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra Datum & tid Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) SET CLOCK Tryck in OK tangenten för att ändra värde Adjust Clock visas i displayen Tryck på PIL ner & PIL upp för att ändra månad Tryck på SHOT för att gå vidare till dag Tryck på PIL ner & PIL upp för att ändra dag Tryck på SHOT för att gå vidare till år Tryck på PIL ner & PIL upp för att ändra år Tryck på SHOT för att gå vidare till timme Tryck på PIL ner & PIL upp för att ändra timme Tryck på SHOT för att gå vidare till minut Tryck på PIL ner & PIL upp för att ändra minut Tryck på SHOT för att gå vidare till sekunder Tryck på PIL ner & PIL upp för att ändra sekunder Tryck in OK tangenten för att spara ändringar Tryck in MENU tangenten för att gå ur 16

17 17

18 Figur 9: Inställning datum och tid 18

19 4.7 Inställning antal Bilder Den har tre värden: 1 bild per gång, 2 bilder & 3 bilder med ett visst intervall. Standardvärdet är 1 bild per gång. Följande visar hur du väljer antal bilder Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra antal bilder Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Capture Number Tryck in SHOT tangenten för att ändra värde Välj på om du vill att kameran skall ta 1, 2 eller 3 kort Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 10: Inställning antal bilder 19

20 4.8 Inställning video längd Dess värde sträcker sig från 1 till 60 sekunder med ett steg av en sekund. Standardvärdet är 10 sekunder. Under justering med UPP eller NED tangenten, finns en accelererande funktion för den högra knappen: Tryck på högra knappen stadigt i några sekunder, då kommer steglängden att öka till 5 sekunder först, och sedan till 10 sekunder per steg några sekunder senare. Följande visar hur du väljer video längd Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra videons längd Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Video Length Avi Second Tryck in SHOT tangenten för att ändra värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 11: Inställning video längd 20

21 4.9 Inställning bild intervall Under denna tid kommer kameran inte att ta kort på rörelse framför kameran. Standardvärdet är 1 minut. Denna parameter har 120 värden, allt från 0 till 59 sekunder (med steg på 1 sekund) och 1 till 60 minuter (med steg på 1 minut). Under justering med UPP eller NED tangenten, finns en accelererande funktion för den högra knappen: Tryck på högra knappen stadigt i några sekunder, då kommer steglängden att öka till 5 sekunder först, och sedan till 10 sekunder per steg några sekunder senare. Följande visar hur du väljer intervall tiden mellan korten Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra intervall tiden mellan korten Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Interval Tryck in SHOT tangenten för att ändra värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 12: Inställning bild intervall 21

22 4.10 Inställning PIR kamerans känslighet för rörelse Det finns tre grader: Hög, Normal och Låg. Standard värde Normal" Ju högre grad anger att kameran är lättare att utlösas av rörelse. Det rekommenderas att använda hög känslighets grad i rum eller miljö med lite störningar, och att använda lägre känslighet för utomhus eller miljö med massor av störningar som vind, rök, nära fönster etc. Dessutom är känsligheten hos PIR starkt relaterade till temperaturen. Högre temperatur leder till lägre känslighet. Därför föreslås att fastställa en högre känslighet för höga temperaturer. Följande visar hur du ställer PIR känsligheten Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra PIR känsligheten Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Sense Level Tryck in SHOT tangenten för att ändra värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 13: Inställning PIR känslighet 22

23 4.11 Inställning tids märkning Det finns två läge: Tid av eller tid på Följande visar hur du väljer om du önskar tid på korten Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra tids märkning på korten Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Time Stamp Tryck in SHOT tangenten för att ändra värde Tryck in OK tangenten för att bekräfta val Tryck in MENU tangenten för att gå ur Figur 14: Inställning tids märkning 23

24 4.12 Inställning timer Det finns två lägen: Antingen AV eller PÅ. Väljer du av Off så fungerar kameran hela tiden. Väljer du på On så ställer du in start och stopp tider för kameran. Resten av tiden blir kameran avstängd Tiden kan ställas på timme, från 0 till 23, & minut från 0 till 59. Observera att start och stopp tid fungerar endast om kameran är inställd på värdet "On". Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Ändra inställning av timer Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Timer Switch Tryck in OK tangenten för att ändra värde Om du väljer Off så stänger du av timern Bekräfta genom att trycka på OK Avsluta genom att trycka på MENU Om du väljer On så sätter du på timern Bekräfta genom att trycka på OK Tryck på PIL ner & PIL upp för att ändra start/timme Tryck på SHOT för att gå vidare till start/minut Tryck på PIL ner & PIL upp för att ändra start/minut Tryck på SHOT för att gå vidare till stop/timme Tryck på PIL ner & PIL upp för att ändra stop/timme Tryck på SHOT för att gå vidare till stop/minut Tryck på PIL ner & PIL upp för att ändra stop/minut Tryck in OK tangenten för att spara ändringar Tryck in MENU tangenten för att gå ur 24

25 25

26 Figur 15: Inställning timer 4.13 Standardinställningar Ibland är det till stor hjälp att ladda standardinställningarna. Följande visar hur du återställer standardinställningar Börja med att sätta kameran i läge OFF. Anslut displayen i kamerans USB uttag. Återställa standardinställningar Tryck in MENU tangenten på displayen. Tryck in PIL NER tangenterna tills du ser (SET MODE) Default Set Tryck in OK tangenten för att bekräfta val Figur 16: Standardinställningar 26

27 5.0 Övervakning Efter att du har ställt in kamerans tid, datum, intervall m m och du skall börja ta kort eller filma, skall du börja med att stänga av kameran i läge OFF och ta bort display kabeln från kameran, sätt sedan på kameran i läge ON Kameran startar övervakning automatiskt. En röd LED lampa blinkar i ca 10 sekunder. Denna tid är till för att du skall hinna stänga igen skalet på kameran och gå ifrån kameran innan den börjar ta kort. När människor eller djur rör sig framför kamerans räckvidd, börjar kameran automatiskt ta bilder eller video. Notera är känsligheten är avgörande vilken temperatur det är. När temperaturskillnaden mellan miljö och objektet är stort, så ökar känsligheten och avståndet är längre. Detta avstånd kan variera från 5-6 meter till 20 meter beroende på temperatur skillnaden mellan miljö och objektet. 5.1 Avstånd och vinkel test För att veta om kameran kan övervaka en viss position, eller veta kamerans bild vinkel, sätt i displayen i kameran, sätt kameran i tesläge ON och förflytta dig framför kameran. Om kameran blinkar rött så är du i kamerans bild område och kan ta kort eller film, om du rör dig utanför bildområdet blinkar inte kameran rött. Du kan på detta sätt prova både i sidled och distans avståndet från kameran för att se kamerans bild område och vinkel 27

28 5.2 Montering kamera När du vill använda kameran utomhus, såsom jakt och övervakning av vilda djur, rekommenderas att montera kameran på ett träd vars diameter är minst 15cm. För att få optimal bildkvalitet, bör trädet vara ca 5 meter från den plats som skall övervakas, och på en höjd av 1,5-2 meter. Det finns två sätt att montera kamera 501,antingen med rem eller med en skruv i botten på ett t.ex. stativ Figure 17: Rem för fastsättning 5.3 Om kameran inte fungerar Om kameran inte fungerar kan det bero på att batterierna är dåliga, SD kortet skadat, eller något är fel i inställningen av kameran. Stäng av kameran i läge OFF. Ta bort SD kortet och batterierna. Sätt i nya Alkaliska batterier, och sedan SD kortet. Gå till punkt 4.13 och ställ in standardinställningar. Gå sedan till 4.3 och formatera SD kortet. Stäng av kameran och ta bort displayen. Sätt på kameran igen när displayen är borttagen och prova kameran. Om detta inte hjälper prova med ett nytt SD kort. 28

29 5.4 Tekniska specifikationer Model: Albecom 501. DTC-550V Kamera: 5 Mega Pixels Color CMOS Max Pixel: 2560x1920 Lins: F=3.1; FOV=55 ; Auto IR-Cut-Remove IR lampor: 12 met Fönster: 25x35mm (1.7") Minne: SD kort från 8MB till 2GB Bild storlek: 5MP = 2560x1920, 3MP = 2048x1536 Video storlek: 640x480: 16fps, 320x240: 20fps PIR tjänslighet: PIR känslighet: Hög/Normal/Låg Operation: Dag/Natt Respons Tid: 1 sekund Kort Interval: 1 sekund till 60 min. programerbar Antal kort: 1-3 st programerbar Video längd: 1-60 sekunder programerbar Timer: På/On tid programerbar Batteri: 8 stxaa standard,4 stxaa i nödfall Drift: < 0.3mA(<7mAh/dag) Ström: 150mA +400mA med IR-lampor tända Display: Lös programerbar display Utgångar: TV out, USB, SD card, 6V DC ström Fastsättning: Rem Drift Temperatur: -20 till +60 C Vattenskyddad: IP54 Storlek: 95*135*55 B*H*D Ingår i paketet * Digital kamera * Lös Display * TV out Kabel * USB kabel * Rem * Bruksanvisning 29

30 5.5 Garantier * Garanti lämnas på fabriksfel 12 månader från inköpsdatum * Kontakta inköpsställe (Återförsäljare) om problem mot förmodan skulle uppstå, eller ring Albecom Sweden AB tele * Inköps kvitto skall alltid medskickas för att garantin ska gälla Garanti gäller ej Skador som har uppkommit pga att bruksanvisningen ej följts Skador som orsakats genom onormal användning Egen åverkan s.k tappskador orsakade av kunden själv Slitage, överspänning, fuktskador, smuts, hetta eller kyla Ingrepp av icke auktoriserad person Sådana eventuella kostnader bekostas av kunden själv Frakt vid garanti Kostnad för frakt till serviceverkstad bekostas av kund OBS! Skicka alltid med spårbarhet (transportförsäkring) Packa mjukt och i hård kartong (orginalkartong) Vid garantireparation bekostas återfrakten av Albecom 30

31 5.5 Kontakta Albecom Tack för att du har köpt Albecom kamera 501 Om du behöver mer tekniskt stöd eller har problem med denna produkt, ring din lokala återförsäljare eller vår serviceavdelning Namn: Albecom Sweden AB Adress: Kolhusgatan 1 Stationshuset Åtvidaberg Sweden Tele: +46-(0) Fax: +46-(0) Mail: albecom@telia.com Hemsida: 31
