4 1. Instruktioner 1.1 Allmän beskrivning Denna digitala åtelkamera med MMS funktion är en digital övervakningskamera med en högsensitiv passiv infraröd (PIR) rörelsedetektor som aktiveras av människans eller djurens rörelser. Den tar automatiskt upp till 8M pixels högkvalitativa bilder eller videoklipp (VGA) enligt standardinställningar eller kundens egna inställningar. Kameran sänder genast bilderna till din mobil eller till e-post via GSM/GPRS/MMS nätet. När kameran tar bilder enligt dina inställningar skickas en signal till dig. Kameran tar färgbilder eller videon vid tillräcklig dagsljus. Under nattetid använder kameran infraröda LED, vilket ger dig tydliga svartvita bilder eller videoklipp. Kameran har en 1.5" färgdisplay skärm och inbyggd ljudinspelningsfunktion. En laserpekare kan användas för att sikta in bildområdet. Den stöder MMS/SMS/E-post via GSM nätet. Kameran är vatten och snö resistent. Kameran kan också användas som en bärbar digitalkamera. 1.2 Kamerans yttre delar Kameran har följande: USB anslutning, SD-minneskortsplats, TV OUT och anslutning till extern DC strömkälla. Bakom kameran finns det ett stöldsäkert lås och lutningsjustering som du kan behöva om du monterar kameran på ojämna ytor t.ex. i träd. Ta dig en stund och bekanta dig med kameran och displayen. Du kan markera det här avsnittet och återkomma till den när du läser resten av manualen. 4

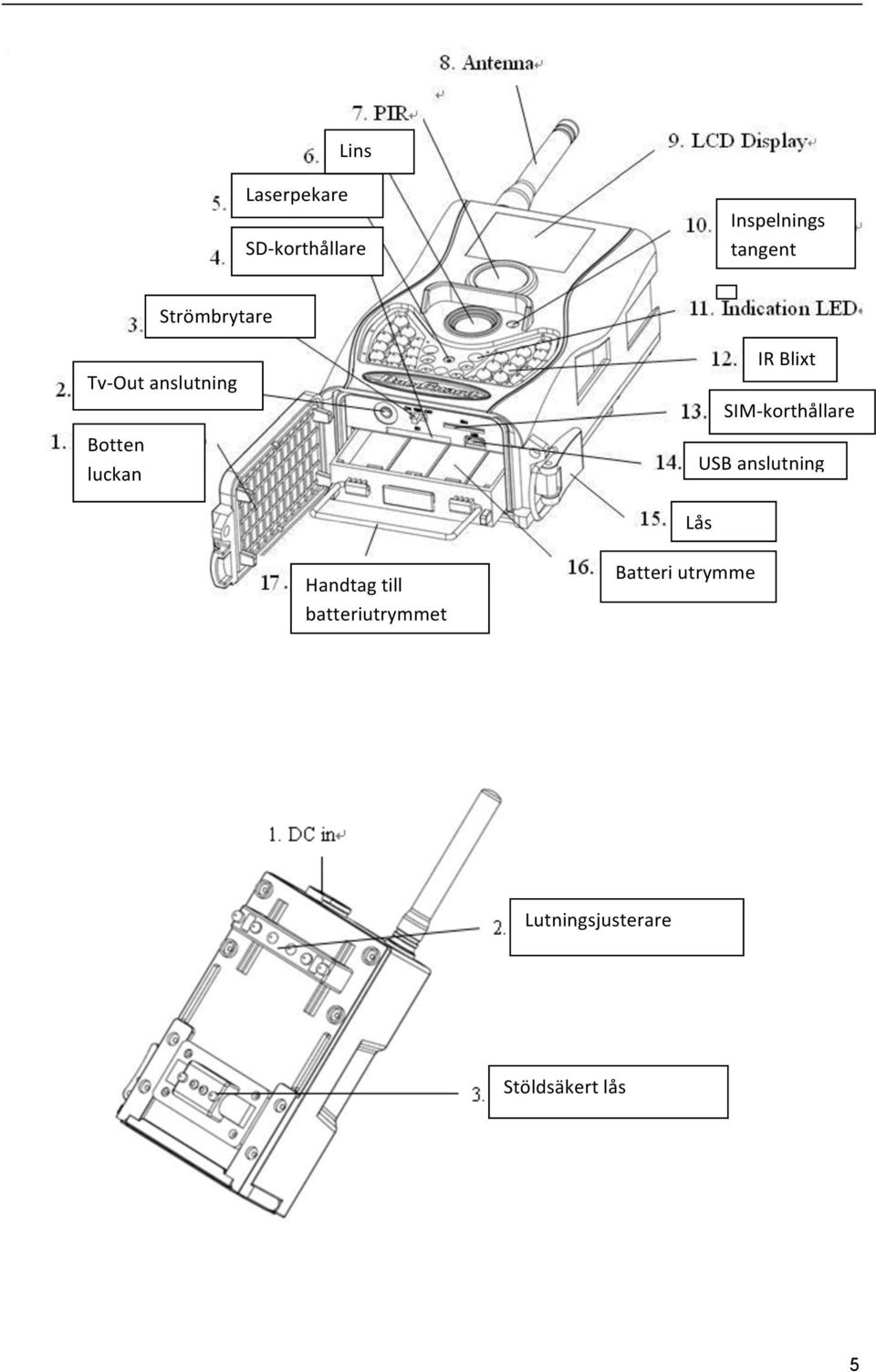

5 Lins Laserpekare SD- korthållare Inspelnings tangent Strömbrytare Tv- Out anslutning Botten luckan IR Blixt SIM- korthållare USB anslutning Lås Handtag till batteriutrymmet Batteri utrymme Lutningsjusterare Stöldsäkert lås 5

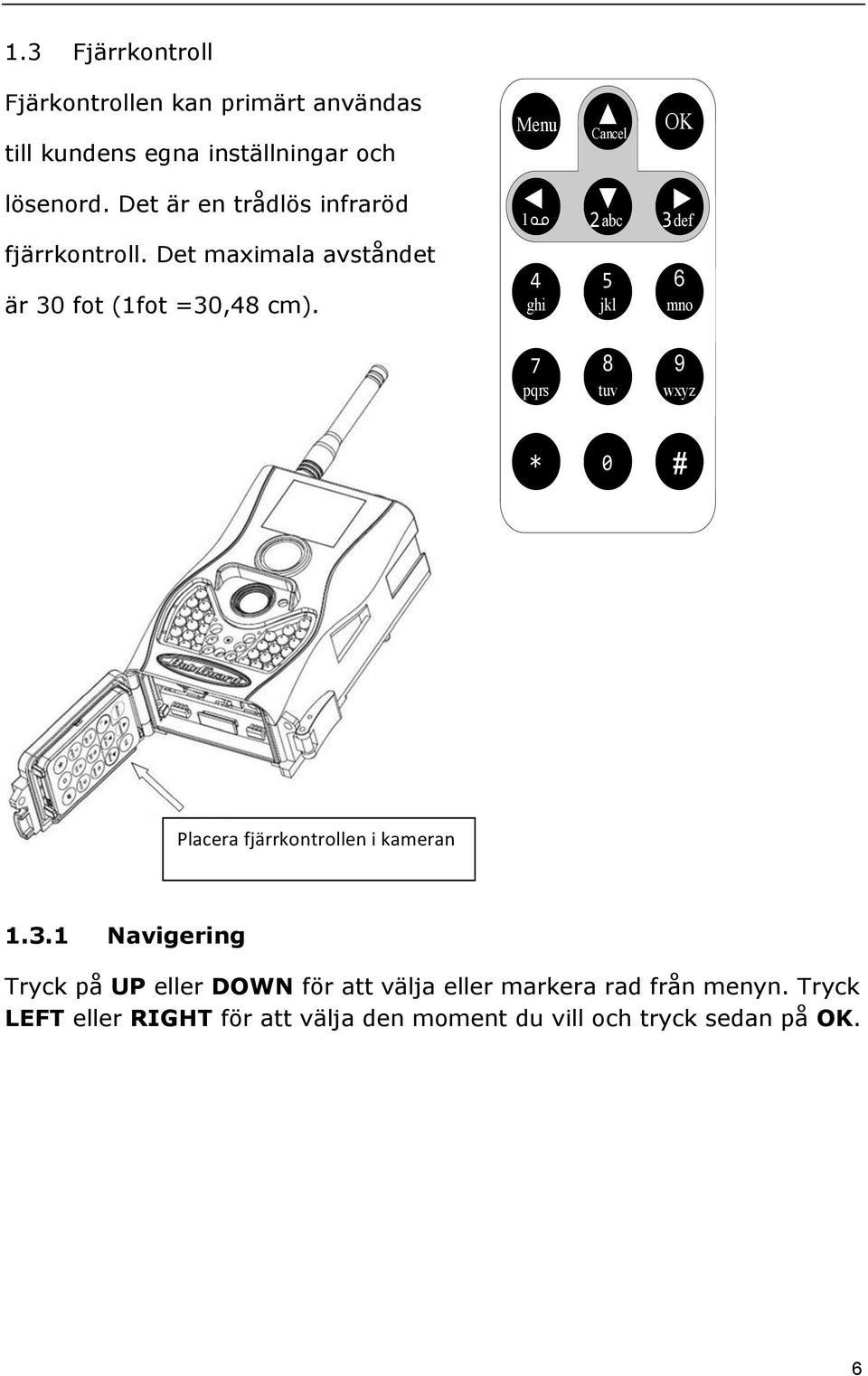

6 1.3 Fjärrkontroll Fjärkontrollen kan primärt användas till kundens egna inställningar och Menu Cancel OK lösenord. Det är en trådlös infraröd fjärrkontroll. Det maximala avståndet är 30 fot (1fot =30,48 cm). 1 2abc 3def 4 ghi 5 jkl 6 mno 7 pqrs 8 tuv 9 wxyz * 0 # Placera fjärrkontrollen i kameran Navigering Tryck på UP eller DOWN för att välja eller markera rad från menyn. Tryck LEFT eller RIGHT för att välja den moment du vill och tryck sedan på OK. 6

7 Välj alternativ (UP) Öka värdet Välj Välj alternativ Välj alternativ (RIGHT) Välj alternativ (DOWN) Minska värdet Tecken När du vill infoga siffror, bokstäver eller punkt i input kolumnen, finns det vissa användbara tecken som man kan få fram genom att trycka på tangenten kontinuerligt: 1 : 1. / _ 0 : Tryck på * för laserpekaren. 1.4 Information om displayen När kameran är påslagen (strömmen är på ON eller i TEST positionen), visas aktuella inställningar på skärmen. Bildstorlek Täckning Kamera läge Batteri nivå Leverantör Datum M D Å TID T M S Antal bilder Tillgängligt utrymme 7

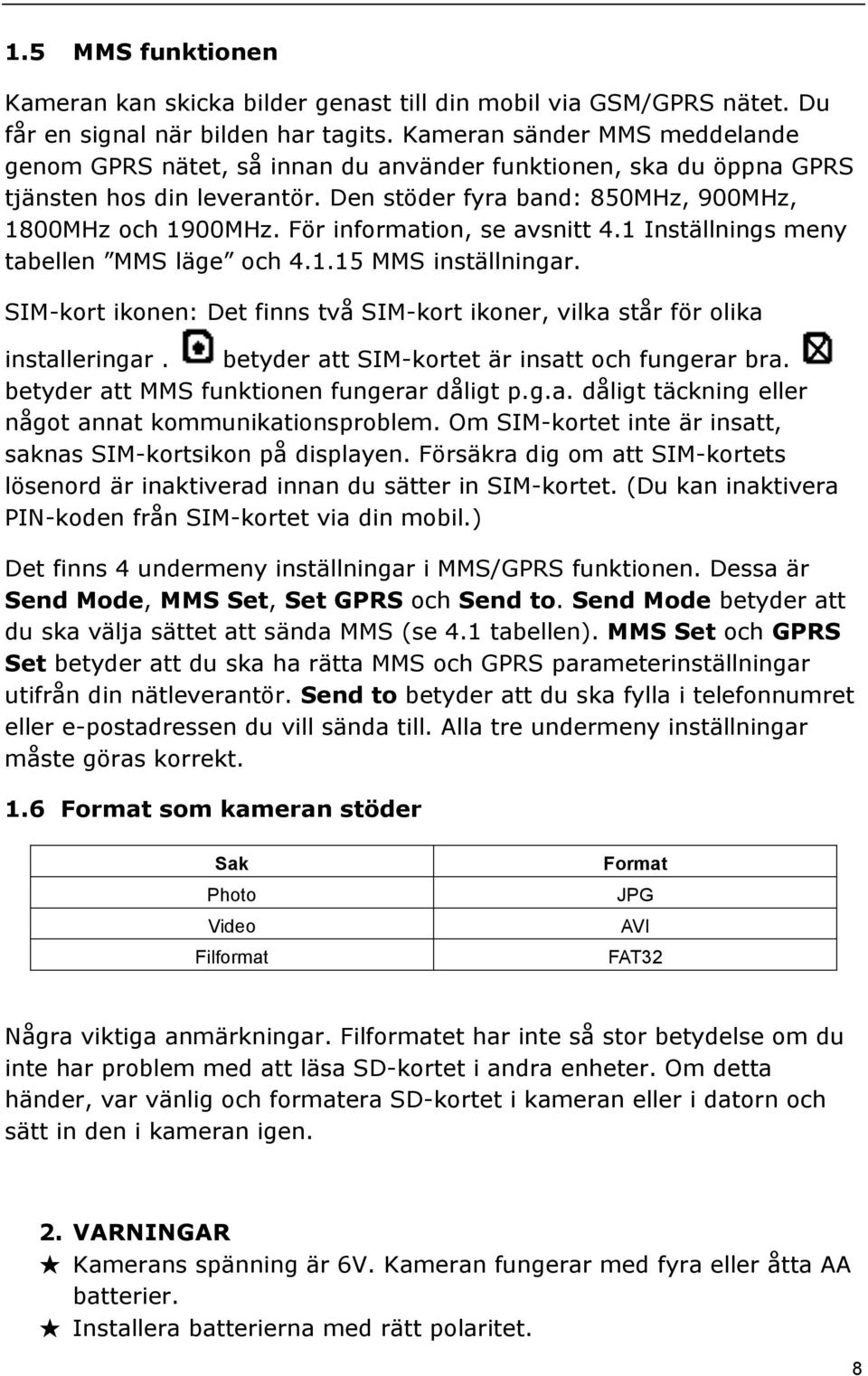

8 1.5 MMS funktionen Kameran kan skicka bilder genast till din mobil via GSM/GPRS nätet. Du får en signal när bilden har tagits. Kameran sänder MMS meddelande genom GPRS nätet, så innan du använder funktionen, ska du öppna GPRS tjänsten hos din leverantör. Den stöder fyra band: 850MHz, 900MHz, 1800MHz och 1900MHz. För information, se avsnitt 4.1 Inställnings meny tabellen MMS läge och MMS inställningar. SIM-kort ikonen: Det finns två SIM-kort ikoner, vilka står för olika installeringar. betyder att SIM-kortet är insatt och fungerar bra. betyder att MMS funktionen fungerar dåligt p.g.a. dåligt täckning eller något annat kommunikationsproblem. Om SIM-kortet inte är insatt, saknas SIM-kortsikon på displayen. Försäkra dig om att SIM-kortets lösenord är inaktiverad innan du sätter in SIM-kortet. (Du kan inaktivera PIN-koden från SIM-kortet via din mobil.) Det finns 4 undermeny inställningar i MMS/GPRS funktionen. Dessa är Send Mode, MMS Set, Set GPRS och Send to. Send Mode betyder att du ska välja sättet att sända MMS (se 4.1 tabellen). MMS Set och GPRS Set betyder att du ska ha rätta MMS och GPRS parameterinställningar utifrån din nätleverantör. Send to betyder att du ska fylla i telefonnumret eller e-postadressen du vill sända till. Alla tre undermeny inställningar måste göras korrekt. 1.6 Format som kameran stöder Sak Photo Video Filformat Format JPG AVI FAT32 Några viktiga anmärkningar. Filformatet har inte så stor betydelse om du inte har problem med att läsa SD-kortet i andra enheter. Om detta händer, var vänlig och formatera SD-kortet i kameran eller i datorn och sätt in den i kameran igen. 2. VARNINGAR Kamerans spänning är 6V. Kameran fungerar med fyra eller åtta AA batterier. Installera batterierna med rätt polaritet. 8

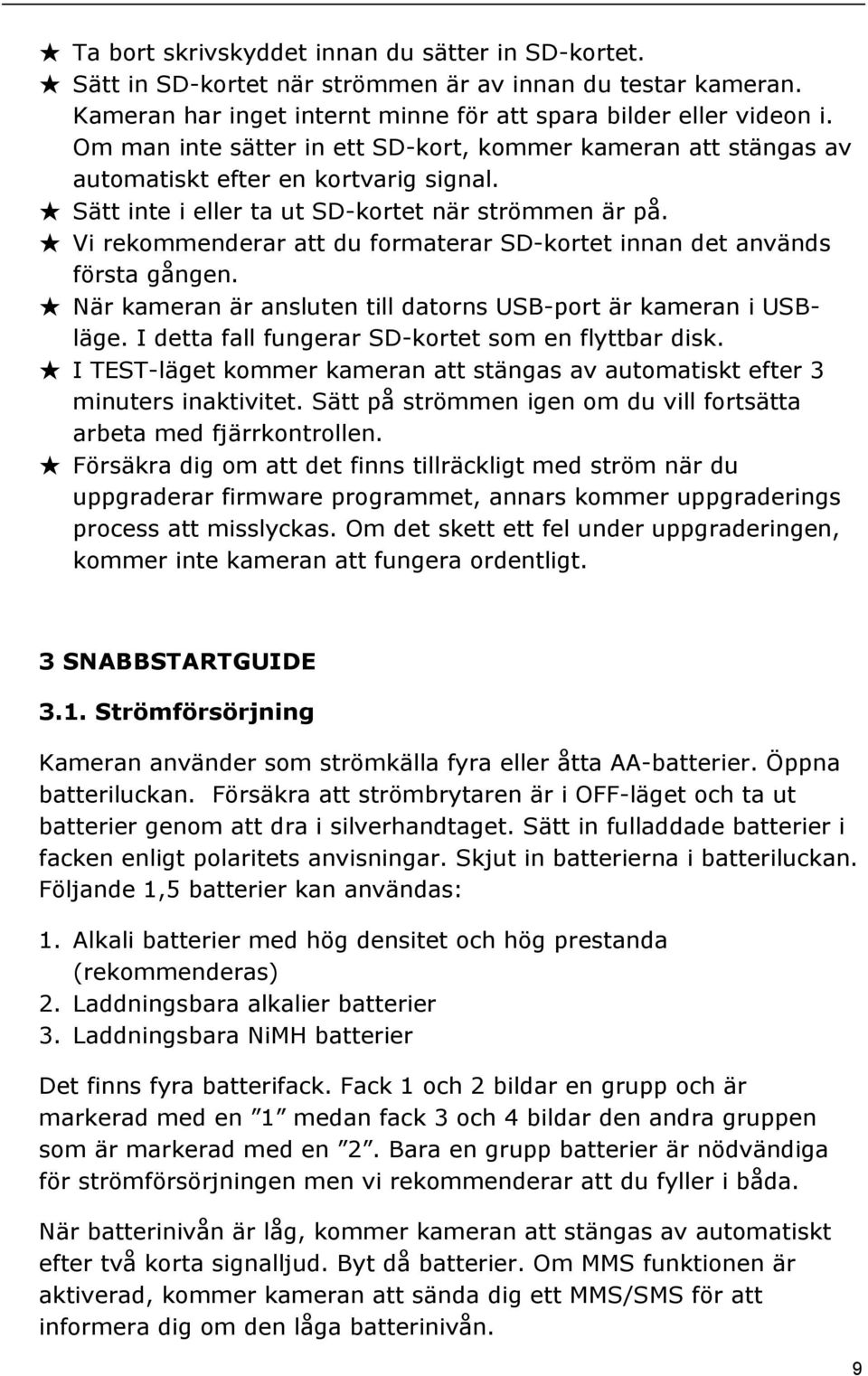

9 Ta bort skrivskyddet innan du sätter in SD-kortet. Sätt in SD-kortet när strömmen är av innan du testar kameran. Kameran har inget internt minne för att spara bilder eller videon i. Om man inte sätter in ett SD-kort, kommer kameran att stängas av automatiskt efter en kortvarig signal. Sätt inte i eller ta ut SD-kortet när strömmen är på. Vi rekommenderar att du formaterar SD-kortet innan det används första gången. När kameran är ansluten till datorns USB-port är kameran i USBläge. I detta fall fungerar SD-kortet som en flyttbar disk. I TEST-läget kommer kameran att stängas av automatiskt efter 3 minuters inaktivitet. Sätt på strömmen igen om du vill fortsätta arbeta med fjärrkontrollen. Försäkra dig om att det finns tillräckligt med ström när du uppgraderar firmware programmet, annars kommer uppgraderings process att misslyckas. Om det skett ett fel under uppgraderingen, kommer inte kameran att fungera ordentligt. 3 SNABBSTARTGUIDE 3.1. Strömförsörjning Kameran använder som strömkälla fyra eller åtta AA-batterier. Öppna batteriluckan. Försäkra att strömbrytaren är i OFF-läget och ta ut batterier genom att dra i silverhandtaget. Sätt in fulladdade batterier i facken enligt polaritets anvisningar. Skjut in batterierna i batteriluckan. Följande 1,5 batterier kan användas: 1. Alkali batterier med hög densitet och hög prestanda (rekommenderas) 2. Laddningsbara alkalier batterier 3. Laddningsbara NiMH batterier Det finns fyra batterifack. Fack 1 och 2 bildar en grupp och är markerad med en 1 medan fack 3 och 4 bildar den andra gruppen som är markerad med en 2. Bara en grupp batterier är nödvändiga för strömförsörjningen men vi rekommenderar att du fyller i båda. När batterinivån är låg, kommer kameran att stängas av automatiskt efter två korta signalljud. Byt då batterier. Om MMS funktionen är aktiverad, kommer kameran att sända dig ett MMS/SMS för att informera dig om den låga batterinivån. 9

10 3.2 Sätt in SD-kortet och SIM-kortet Öppna batterifackets lucka. Sätt in SD-kortet i korthållaren enligt markeringar. Försäkra dig om att SD-kortet är i skrivläge (inte skrivskyddad) annars kommer inte kameran att fungera korrekt. När du använder MMS/SMS/E-post funktioner, försäkra dig om att SIM-kortet är i rätt korthållare i överdelen till vänster Sätt på strömmen och ON-läge Innan du sätter på strömmen, tänk på följande: 1. Undvik temperatur och rörelsestörningar framför kameran, t.ex. stora blad, gardiner, luftkonditionering, skorstens luftutlopp och andra värmekällor för att undvika falska tagningar. 2. Placeringshöjden av kameran kan varieras med storleken på det tilltänkta objektet. Som allmänt rekommenderar vi en höjd på tre till sex fot (1 fot är 30,48 cm). 3. Flytta strömbrytaren till ON position och ställ in ON-mode. Innan du ställer in ON-mode kan du justera kameran mot övervakningsområdet med laserpekaren. Se avsnitt 4.3 för mer information. När du sätter på kameran, kommer rörelsesensorindikatorns röda LED att blinka ca 10 sekunder. Dessa 10 sekunder är buffringstid före automatisk tagning av foton eller videon, eller t.ex. för att stänga bottenluckan, fästa kameran i ett träd och gå därifrån. I ON-läget behöver man inte använda fjärrkontrollen. Kameran tar automatiskt bilder och videon enligt standardinställningarna eller dina egna inställningar. Kameran har en ljudinspelningsfunktion så videoklippen innehåller ljud. 10

11 3.4 Gå till TEST-Mode Flytta strömbrytaren till TEST positionen och ställ in TEST mode. Det finns några funktioner i TEST modet: kundinställningar, manuell fotografering, förhandsgranskning och skicka MMS manuellt. Fjärrkontrollen behövs för att ställa in dessa lägen Kundinställningar Tryck MENU på fjärrkontrollen för att komma till meny inställningar. Kamerans inställningar kan ställas in manuellt. Anpassa kamerainställningarna som visas på displayen eller TV-skärmen. Detaljerade instruktioner beskrivs under avsnittet Avancerade funktioner Manuell fotografering Tryck på RIGHT tangenten för att ta foton eller spela in videon Titta på bilder och videon Det finns två olika sätt att titta på tagna bilder och videon: 1. LCD skärmen på kameran 2. TV-monitorn med kameran ansluten med TV-kabeln Tryck OK för att titta på bilderna, den senaste bilden visas på skärmen eller TV monitorn. Tryck UP för att titta på föregående bild och tryck DOWN för nästa bild. Notera att videoklippen inte kan spolas bakåt på skärmen och bilden visas i en väldigt liten storlek. Detaljerare funktioner såsom att radera bilder eller videon beskrivs under avsnittet Avancerade funktioner Skicka MMS När du är i MMS Mode och har ställt in Manual, kan du skicka den valda bilden till förinställda adresser i TEST mode. Daily Report/Daglig Rapport och Instant/Genast mode används i ON mode. 3.5 Strömmen av Flytta strömknappen till OFF positionen för att slå av strömmen. Notera att även i OFF positionen använder kameran lite ström från batterier. Därför kan du ta ut batterier om man inte använder kameran på länge. 11

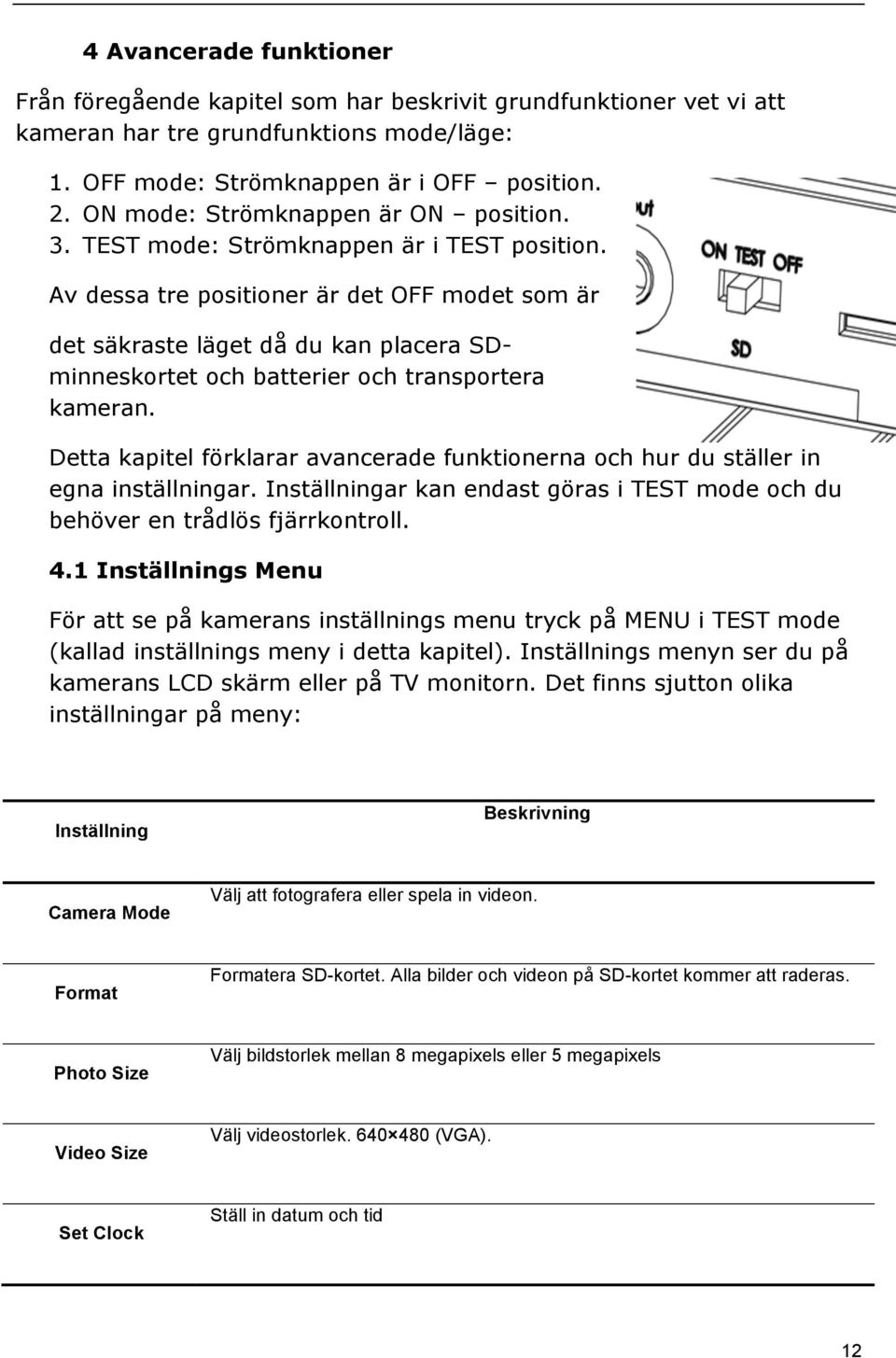

12 4 Avancerade funktioner Från föregående kapitel som har beskrivit grundfunktioner vet vi att kameran har tre grundfunktions mode/läge: 1. OFF mode: Strömknappen är i OFF position. 2. ON mode: Strömknappen är ON position. 3. TEST mode: Strömknappen är i TEST position. Av dessa tre positioner är det OFF modet som är det säkraste läget då du kan placera SDminneskortet och batterier och transportera kameran. Detta kapitel förklarar avancerade funktionerna och hur du ställer in egna inställningar. Inställningar kan endast göras i TEST mode och du behöver en trådlös fjärrkontroll. 4.1 Inställnings Menu För att se på kamerans inställnings menu tryck på MENU i TEST mode (kallad inställnings meny i detta kapitel). Inställnings menyn ser du på kamerans LCD skärm eller på TV monitorn. Det finns sjutton olika inställningar på meny: Inställning Beskrivning Camera Mode Välj att fotografera eller spela in videon. Format Formatera SD-kortet. Alla bilder och videon på SD-kortet kommer att raderas. Photo Size Välj bildstorlek mellan 8 megapixels eller 5 megapixels Video Size Välj videostorlek (VGA). Set Clock Ställ in datum och tid 12

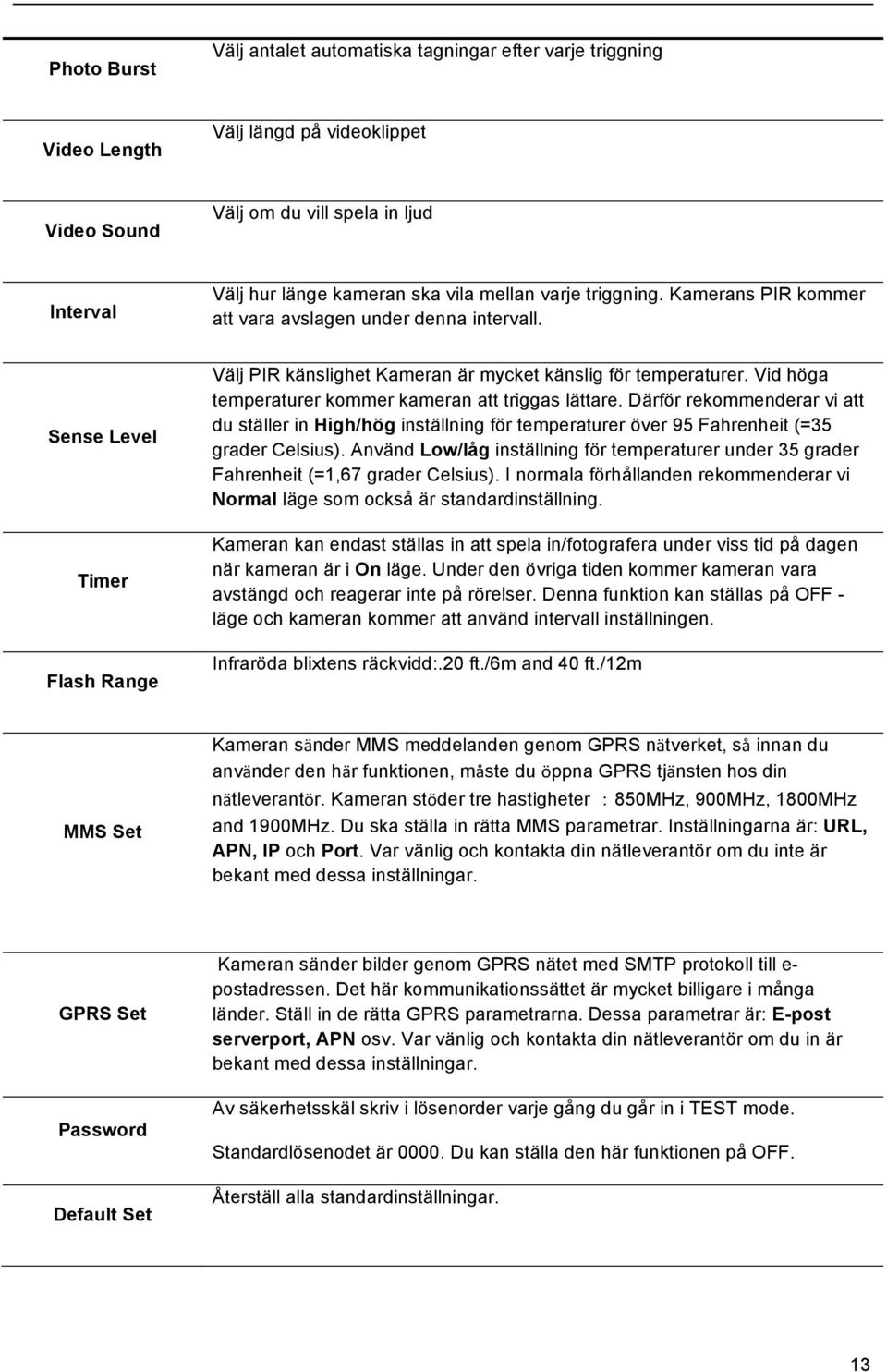

13 Photo Burst Välj antalet automatiska tagningar efter varje triggning Video Length Välj längd på videoklippet Video Sound Välj om du vill spela in ljud Interval Välj hur länge kameran ska vila mellan varje triggning. Kamerans PIR kommer att vara avslagen under denna intervall. Sense Level Timer Flash Range Välj PIR känslighet Kameran är mycket känslig för temperaturer. Vid höga temperaturer kommer kameran att triggas lättare. Därför rekommenderar vi att du ställer in High/hög inställning för temperaturer över 95 Fahrenheit (=35 grader Celsius). Använd Low/låg inställning för temperaturer under 35 grader Fahrenheit (=1,67 grader Celsius). I normala förhållanden rekommenderar vi Normal läge som också är standardinställning. Kameran kan endast ställas in att spela in/fotografera under viss tid på dagen när kameran är i On läge. Under den övriga tiden kommer kameran vara avstängd och reagerar inte på rörelser. Denna funktion kan ställas på OFF - läge och kameran kommer att använd intervall inställningen. Infraröda blixtens räckvidd:.20 ft./6m and 40 ft./12m MMS Set Kameran sänder MMS meddelanden genom GPRS nätverket, så innan du använder den här funktionen, måste du öppna GPRS tjänsten hos din nätleverantör. Kameran stöder tre hastigheter :850MHz, 900MHz, 1800MHz and 1900MHz. Du ska ställa in rätta MMS parametrar. Inställningarna är: URL, APN, IP och Port. Var vänlig och kontakta din nätleverantör om du inte är bekant med dessa inställningar. GPRS Set Password Default Set Kameran sänder bilder genom GPRS nätet med SMTP protokoll till e- postadressen. Det här kommunikationssättet är mycket billigare i många länder. Ställ in de rätta GPRS parametrarna. Dessa parametrar är: E-post serverport, APN osv. Var vänlig och kontakta din nätleverantör om du in är bekant med dessa inställningar. Av säkerhetsskäl skriv i lösenorder varje gång du går in i TEST mode. Standardlösenodet är Du kan ställa den här funktionen på OFF. Återställ alla standardinställningar. 13

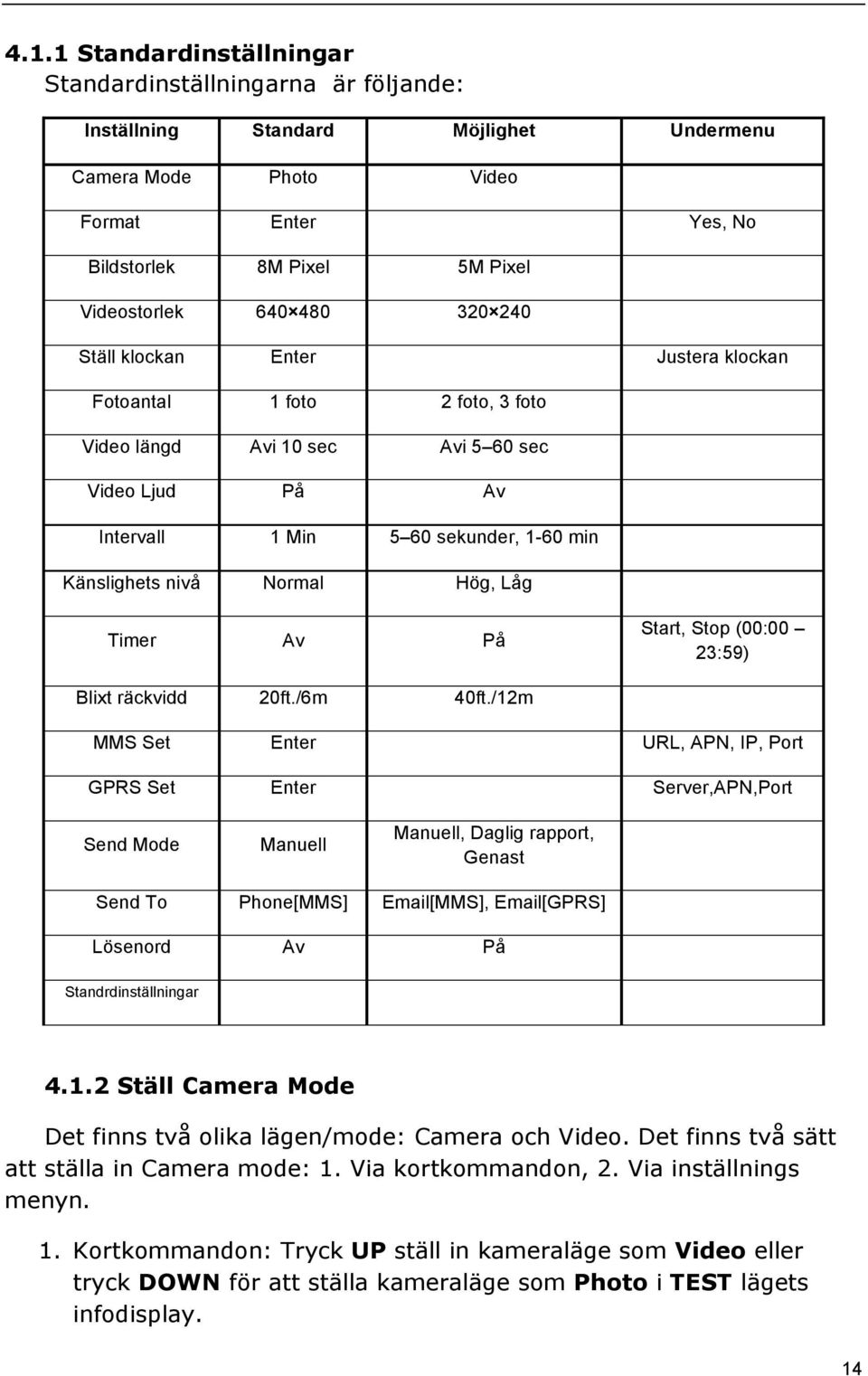

14 4.1.1 Standardinställningar Standardinställningarna är följande: Inställning Standard Möjlighet Undermenu Camera Mode Photo Video Format Enter Yes, No Bildstorlek 8M Pixel 5M Pixel Videostorlek Ställ klockan Enter Justera klockan Fotoantal 1 foto 2 foto, 3 foto Video längd Avi 10 sec Avi 5 60 sec Video Ljud På Av Intervall 1 Min 5 60 sekunder, 1-60 min Känslighets nivå Normal Hög, Låg Timer Av På Start, Stop (00:00 23:59) Blixt räckvidd 20ft./6m 40ft./12m MMS Set Enter URL, APN, IP, Port GPRS Set Enter Server,APN,Port Send Mode Manuell Manuell, Daglig rapport, Genast Send To Phone[MMS] [MMS], [GPRS] Lösenord Av På Standrdinställningar Ställ Camera Mode Det finns två olika lägen/mode: Camera och Video. Det finns två sätt att ställa in Camera mode: 1. Via kortkommandon, 2. Via inställnings menyn. 1. Kortkommandon: Tryck UP ställ in kameraläge som Video eller tryck DOWN för att ställa kameraläge som Photo i TEST lägets infodisplay. 14

15 2. Inställnings menu: I följande visas hur du ställer kameras mode som Video, förutsätter att kameran stod på foto: a) Tryck MENU för att se inställnings menyn. b) Tryck UP eller DOWN för att välja Camera mode. c) Tryck LEFT/vänster eller RIGHT/höger för att välja Video. d) Tryck OK för att spara de aktuella inställningarna och de övriga alternativen kommer att vara omarkerade Formatera SD-kortet Formateringen kommer att radera alla bilder och videon som finns sparade på SD-kortet, så försäkra dig om att du har säkerhetskopierat bilder som du vill spara. a) Tryck MENU för att se inställnings meny. b) Tryck UP eller DOWN för att välja Format. c) Tryck OK för att välja Enter till undermenyn. d) Tryck LEFT/vänster eller RIGHT/höger för att välja Yes/Ja. Yes kommer att bli markerad. e) Tryck OK för att starta formateringen av SD-kortet. Under formateringen kommer skärmen att visa meddelandet Please Wait/Var god och vänta som du ser här nedan. Tryck MENU för att radera inställningarna och återgå till infodisplayen. Please Wait! Ställ in bildstorlek Denna parameter har två värden: 5 megapixel (5M Pixel eller 5MP) och 8 megapixel (8M pixel eller 8MP). Standardinställningen är 5 megapixel. I följande visas hur du ändrar till 8M pixel, förutsätter att inställningen är 5M pixel: a) Tryck MENU för att se inställnings meny. b) Tryck UP eller DOWN för att välja Photo Size/bildstorlek. c) Tryck LEFT/vänster eller RIGHT/höger för att välja 8M pixel. d) Tryck OK för att spara aktuella inställningar och alternativa inställningar är omarkerade. Tryck MENU för att radera alla inställningar och återgå till infodisplayen. 15

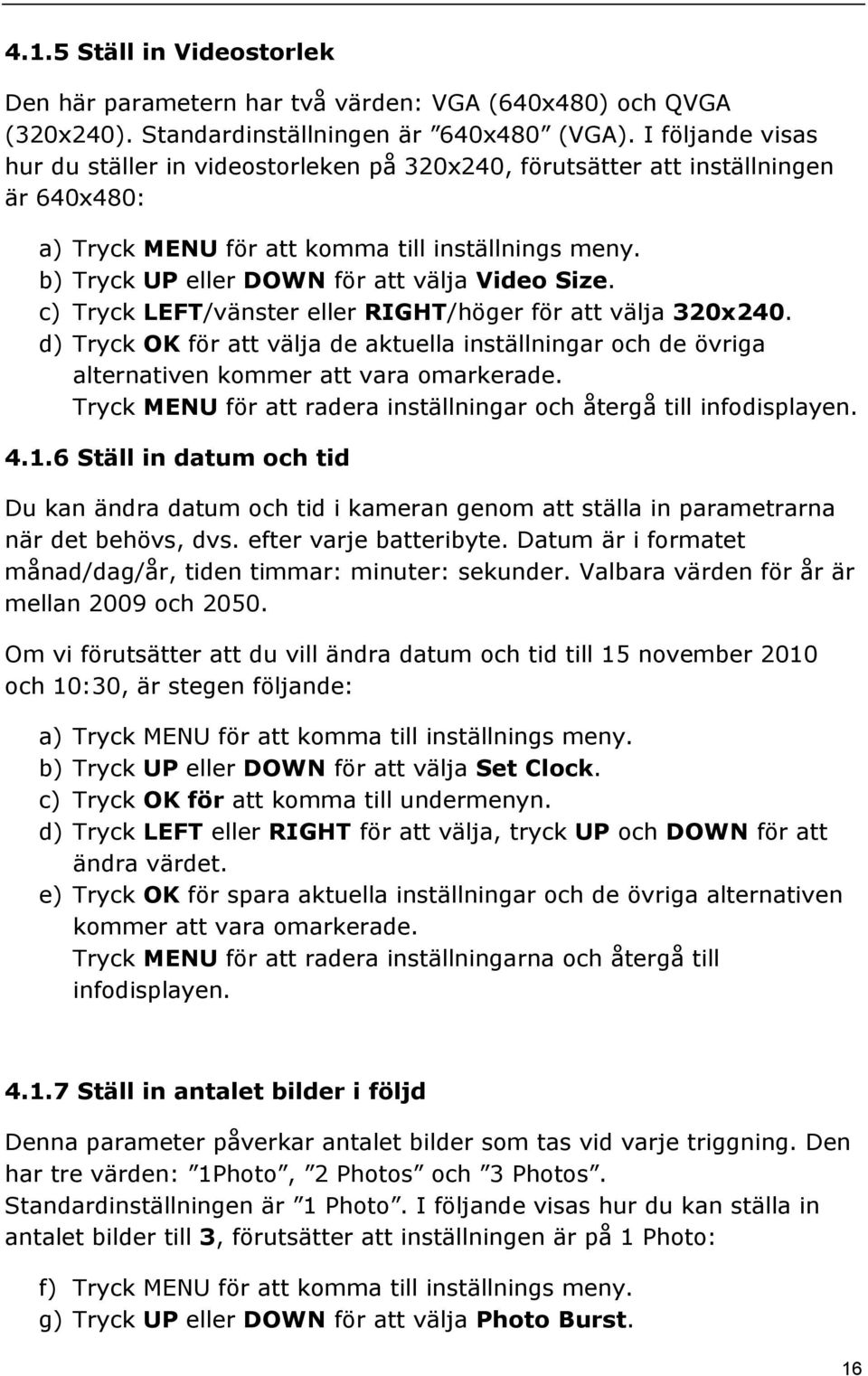

16 4.1.5 Ställ in Videostorlek Den här parametern har två värden: VGA (640x480) och QVGA (320x240). Standardinställningen är 640x480 (VGA). I följande visas hur du ställer in videostorleken på 320x240, förutsätter att inställningen är 640x480: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Video Size. c) Tryck LEFT/vänster eller RIGHT/höger för att välja 320x240. d) Tryck OK för att välja de aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningar och återgå till infodisplayen Ställ in datum och tid Du kan ändra datum och tid i kameran genom att ställa in parametrarna när det behövs, dvs. efter varje batteribyte. Datum är i formatet månad/dag/år, tiden timmar: minuter: sekunder. Valbara värden för år är mellan 2009 och Om vi förutsätter att du vill ändra datum och tid till 15 november 2010 och 10:30, är stegen följande: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Set Clock. c) Tryck OK för att komma till undermenyn. d) Tryck LEFT eller RIGHT för att välja, tryck UP och DOWN för att ändra värdet. e) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och återgå till infodisplayen Ställ in antalet bilder i följd Denna parameter påverkar antalet bilder som tas vid varje triggning. Den har tre värden: 1Photo, 2 Photos och 3 Photos. Standardinställningen är 1 Photo. I följande visas hur du kan ställa in antalet bilder till 3, förutsätter att inställningen är på 1 Photo: f) Tryck MENU för att komma till inställnings meny. g) Tryck UP eller DOWN för att välja Photo Burst. 16

17 h) Tryck LEFT/vänster eller RIGHT/höger, för att välja 3 images. i) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och återgå till infodisplayen Sätt videolängd Denna parameter kan justeras bara när kameran är i video mode och ON mode. Värdet kan sträcka sig från 1 till 60 sekunder med en sekunds steg. Standardinställningen är 10 sekunder. Tryck LEFT/vänster eller RIGHT/höger för att ändra på värdet. I följande visas hur du kan ställa in längden till 5 sekunder, förutsätter att inställningen är 10 sekunder: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Video length. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja 5 seconds. d) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och gå ut Ställ ljud till videon a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Video Sound. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja Off eller On. d) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och återgå till infodisplayen Ställ tid för PIR triggnings intervall Denna parameter indikerar hur lång tid PIR (Passiv infraröd rörelsesensor) kommer att vila efter varje triggning i ON mode. Under denna tid kommer inte PIR att reagera på människans eller djurens rörelser. Minimiintervallet är 0 sekunder, det betyder att PIR är aktiv hela tiden. Den maximala intervalltiden är 1 timme. Det betyder att PIR kommer att vila 1 timme efter varje triggning. Standardinställningen är 1 minut. Tryck LEFT/vänster eller RIGHT/höger för att öka eller minska värdet med 5 sekunder eller 1 minut. 17

18 I följade visas hur du ställer in triggningsintervallstiden till 5 minuter, förutsätter att inställningen står på 1 minut. a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Interval. c) Tryck LEFT/vänster eller RIGHT/höger, för att öka eller minsta till 5 minuter. d) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och återgå till infodisplayen Ställ PIR känsligheten Denna parameter definierar PIR känsligheten. Det finns tre parametrar: Hög, Normal och Låg. Standardinställningen är Normal. Den högre graden indikerar att kameran är mer känslig för triggning vid rörelse, tar flera bilder och spelar in flera videon. Vi rekommenderar att använda högre känslighet inomhus eller i miljöer med lite störningar, och lägre känslighet utomhus eller i miljöer med mycket störningar såsom heta vindar, rök, närhet till fönster osv. Dessutom är PIR känsligheten relaterad till miljöer med höga temperaturer. Vi rekommenderar använda lägre inställningar i temperaturer under 35 grader Fahrenheit (=1,67 grader Celsius) och högre inställningar över 95 grader Fahrenheit (=35 grader Celsius). I följande visas hur du ställer in PIR känsligheten till Låg, förutsätter att inställningen är Normal: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Sense Level. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja Low. d) Tryck OK för spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att radera inställningarna och återgå till infodisplayen Ställ Timer Den här parametern definierar en fördröjning under dagen när kameran triggas. Resten av tiden är timern avstängd. Det effektiva värdet för omfånget är mellan 00:00:00 till 23:59:59. 18

19 Notera att start och stopp tiden är effektiv när timer är inställt i ON läge. Detta förutsätter att kameran ska vara aktiv från 8 fm till 5 efm, stegen är följande: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Timer Switch. c) Tryck RIGHT/höger, för att välja On. d) Tryck OK för att komma till undermenyn. e) Tryck RIGHT/höger för att välja timer, tryck UP eller DOWN för att ända värdet tills värdet ändas till 8 och 17. Tryck OK för att spara aktuella inställningar och de övriga alternativen kommer att vara omarkerade. f) Tryck MENU för att återgå till föregående meny Ställ in Blixträckvidd Denna parameter definierar hur IR ljuset fungerar när det är lite soljus. Om du väljer 12m, betyder det att 34 IR lampor fungerar. Om du väljer 6m, betyder det att bara de två yttre IR lamporna fungerar och strömförbrukningen är lägre. I följande visas hur du ställer in blixträckvidden till 6m, förutsatt att inställningen är 12m. a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Flash Range. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja 20 ft./6m eller 40 ft./12 m. d) Tryck OK för att spara de aktuella inställningarna och de övriga alternativen kommer att vara omarkerade. e) Tryck MENU för att återgå till föregående meny MMS inställningar Gå till MMS inställningar som du får av din egen nätleverantör. Det finns bara fyra inställningar som ska ställas, stegen är följande: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja MMS Set. c) Tryck OK för att komma till undermenyn. d) Det finns fyra uppgifter URL, APN, IP och Port, tryck # för att växla mellan uppgifterna. Tryck nummertangenten för att skriva in 19

20 siffrorna, bokstäverna och punkterna. Tryck UP (Cancel) för att radera. e) Tryck OK för att spara de aktuella inställningarna och återgå till infodisplayen. Tryck MENU för att återgå till föregående meny. En enkel tillgång till MMS inställningar (ändras i dator) 1. Lägg i de fulladdade batterierna. 2. Sätt in SD-kortet. 3. Sätt in SIM kortet. 4. Sätt på strömmen och gå till TEST mode. 5. En ny fil med namn PROFILE.INI är skapad automaktiskt i en ny mapp med namn MMS i SD-kortet. 6. Ladda in filen PROFILE.INI i datorn för att ställa in MMS parametrar, se följande referenser: URL: Max 64 tecken) A.P.N: (Max 32 tecken) IP: (Max 16 tecken) Port: (max 6 tecken) Konto och Lösenord: (Några teleoperatörer kräver ett konto och lösenod för MMS) Nummer: (max 24 tecken för varje telefonnummer) E-post: (max 48 tecken för varje e-post) Notera att detta bara är ett exempel, för mer detaljer ska du kontakta din egen nätleverantör, och det finns bara fyra parametrar som behöver editeras, ändra inga andra parametrar förutom dessa fyra, för att undvika felaktigheter GPRS Inställningar Du kan editera GPRS inställningar i profile.ini filen. Nedan finns detaljer om dessa parametrar (GPRS Setting). Server: server namn, t.ex: smtp.163.cn Port: serverport, t.ex: 25. APN: Internet APN, t.exl cnnet. Account: Password/lösenord: 20

21 user: E-post adress: t.ex: password: E-post lösenord, t.ex: Inställning av sändningsläge (Send Mode) Det finns tre MMS mode: Manual som fungerar i TEST mode. Daily report och Instant fungerar i ON mode. För mer information, titta på avsnittet 4.1. inställningmeny. I följande visas hur du ställer in MMS mode till Instant, förutsetts att inställningen är Off: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja MMS Mode. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja Instant. d) Tryck OK för att spara de aktuella inställningarna och de övriga alternativen kommer att vara omarkerade. Tryck MENU för att återgå till föregående meny. Om du väljer Daily Report ska du ställa in daily report tid: xxh, xxm. Om du väljer Instant behöver du ställa in hur många MMS du vill att kameran sänder, av ekonomiska skäl. 21

22 Inställning av Skicka till Skriv in telefonnummer eller e-post till vilket du vill att MMS ska skickas. Följande visar hur du ställer in telefonnumret, förutsätts att inställningen är [MMS]: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Send To. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja Phone[MMS]. d) Tryck OK för att komma till undermenyn. Tryck MENU för att radera inställningar och återvända till infodisplayen. e) Det finns fyra inställningar, tryck # för att växla mellan inställningarna. Tryck nummertangenter för att skriva in siffror, bokstäver eller punkter. Tryck UP för att radera. f) Tryck OK för att spara de aktuella inställningarna och återvända till infodisplayen. Tryck MENU för att radera inställningarna och återgå till föregående meny Ange lösenordet Sätt på kameran och om lösenord inställningen är On, kommer LCD skärmen att be om lösenord. Standard lösenordet är 000. Skriv in lösenordet genom att använda fjärrkontrollen. Lösenordet kan ändras på följande sätt: a) Tryck MENU för att komma till inställnings meny. b) Tryck UP eller DOWN för att välja Password/Lösenord. c) Tryck LEFT/vänster eller RIGHT/höger, för att välja On. d) Tryck OK för att komma till undermenyn. Tryck MENU för att radera inställningar och återvända till infodisplayen. e) Det finns tre inställningar, ny, gammal och bekräfta lösenordet, tryck # för att växla mellan inställningarna. Tryck nummertangenter för att skriva in siffror. Tryck UP för att radera. f) Tryck OK för att spara de aktuella inställningarna och återvända till infodisplayen. Om inställningen är tom, kommer inte lösenordet att ändras; om den är skriven rätt är lösenordet satt. LCD skärmen kommer att be om lösenord nästa gång när du sätter på kameran. Tryck MENU för att radera inställningarna och återgå till infodisplayen. 22

23 Återställ standardinställningar För att återställa standardinställningarna följ följande steg: a) Tryck MENU för att komma till inställnings menyn. b) Tryck på UP eller DOWN för att välja Reset. c) Tryck OK för att återställa alla inställningar och för att återgå till infodisplayen. Tryck MENU för att radera inställningar och återgå till infodisplayen. 4.2 Uppspelning I playback mode/uppspelnings läge, kan man titta på och radera bilder och videon. En bild kan alltså sändas manuellt med MMS. Det kan man endast göras i TEST mode. Man kan titta på bilderna på LCD skärmen och TV monitorn när den är ansluten till kameran med TV-kabeln: videon kan endast ses på TV monitorn. Dessa enkla åtgärder beskrivs inte närmare här Titta på bilder eller videon a) Gå till TEST mode och till infodisplayen. b) Tryck OK för att se den senaste bilden (eller videon) i LCD skärmen på kameran, TV monitorn eller bildläsaren med TV anslutningen. c) Tryck RIGHT för att starta videoklippet i TV monitorn. Videon kan inte tittas i LCD skärmen på kameran. d) Tryck RIGHT för att stoppa videon och för att återgå till uppspelningsläget. e) Tryck UP för att titta på nästa bild (eller video) och DOWN för föregående bild. f) Tryck OK för att återgå till infodisplayen. När du tittar på bilderna, kommer det totala antalet bilder på SD-kortet att visas samt bildnumret Radera bilder och videon a) Visa bilden (eller videon) som du vill radera (se avsnitt 4.3.1). b) Tryck MENU för att visa uppspelnings menyn. 23

24 c)tryck UP eller DOWN för att välja Delete/Radera. Ett är markerat. d) För att radera bilden som visas, hoppa över detta steg. För att radera alla bilder eller videon, tryck LEFT/vänster eller RIGHT/höger för att välja All. e) Tryck OK och alternativen No och Yes visas. No är markerat. f) Tryck LEFT/vänster eller RIGHT/höger för att markera Yes. g) Tryck OK för att radera bilden eller videon. Tryck MENU för att ångra och återvänd till uppspelningsläget. Vänligen notera att när du har raderat en bild eller videofil, kan inte den raderade filen återtas. Dessutom, om du vill radera alla bilder och videoklipp från SD-kortet, föreslår vi att du formaterar SD-kortet. Se avsnitt Sänd MMS manuellt Send MMS alternativet visas bara när du är i Send Mode och väljer Manual. a) Visa bilderna och välj bilden som du vill sända. b) Tryck MENU för att visa uppspelnings meny. c) Tryck Up eller DOWN för att välja Send Message. Send är markerad. d) Tryck OK för att sända MMS enligt inställningarna i menyn. Tryck MENU för att radera och återgå till uppspelnings meny. Notera att bara bilder kan skickas, inte videon. Om SIM-kortet inte är installerad kan inte bilder heller skickas. 4.3 Laserpekare Laserpekarens stråle kan användas som en extra funktion för att peka på ett objekt eller på ett intressant område (ROI). Tryck * för att sätta på laserstrålen i TEST läge och använda lutningsjusteraren på baksidan av kameran för att justera vinkeln på riktningen.! 24

25 4.4. Filnumrering NOTERA: Laserstrålen kan skada om du riktar den mot en annan persons ögon. Bilder och videon sparas i en utsedd mapp. Nummer på filen ges i nummerordning i varje bild och video. Filnamnet är IMAG0001.JPG eller IMAG0001.AVI. Du kan se på ändelsen om det är en bild (jpg) eller video (avi). Bilaga I: PIR Detektions område Den här figuren visar upptagningsområden i olika vinklar. När upptagningsvinkeln är 35 är detektionsområdet 50 fot (1 fot =30,48 cm). När vinkeln är 53 är detektionsområdet 30 fot. Figur 4. PIR detektionsvinkeln (α) är bara lite större än synvinkeln (β). Fördelen med denna konstruktion är att undvika tomma bilder och få tillgängliga bilder. 25

26 Figur 5 Figur 6. 26

27 Bilaga : Teknisk specificering Bildsensor Lins PIR detektion område Display skärm Minneskort Bildupplösning Video upplösning PIR Sensor PIR känslighet 5MP FärgCMOS, 8MP Interpolering F/NO=3.0 FOV(Synfält)=52 18M/60F 1.5 LCD From 8 MB to 32 GB 8MP = MP = (16fps) (20fps) Multi Zone Justerbar (High/Normal/Low) Triggningstid 1.2s Vikt Operation/lagrings temperatur Intervall 0.30 kg C / C 1s 60 min. Fotoantal 1 3 Video Längd 1 60s Strömförsörjning Stand-by ström Strömförbrukning Lågbatterinivå Display skärm Ljudupptagning Montering Storlek 8 AA or 4 AA < 0.25 ma (<6mAh/Day) 400 videor(intervall=5min,video längd=10s) ;>500 MMS(use 8*AA batteries) LED Indicator LCD display på kameran Tillgänglig Rep/Bälte/Python lås 140 x87 x55 mm Operation fuktighet 5% - 90% Säkerhets autentication FCC, CE, RoHS *Utan batterier 27

28 Bilaga : Lista på delar Namn på delen Digital Kamera Trådlös fjärrkontroll USB kabel TV kabel Rem Användarmanual Antenn Antal Ett Ett Ett Ett Ett Ett Ett 28
