1 Bostadshus på Stommen, Timmersdala socken, Skövde kommun, Västergötland Renovering av yttertak, stomme m.m. Antikvarisk slutbesiktningsrapport Ulf Larsson Byggnadshistorisk rapport 2001:7 Västergötlands museum

2 Bostadshus på Stommen Timmersdala socken Skövde kommun Västergötland Renovering av yttertak, stomme m.m. Antikvarisk slutbesiktningsrapport

3 Antikvarisk slutbesiktning av renovering av bostadshus på Stommen på fastigheten Timm ersdala 5:2, Tim m ersdala socken, Skövde kommun, Västergötland Västergötlands museum har genom undertecknad besiktigat utfört renoveringsarbete på rubricerade fastighet den 8 november Närvarande vid besiktningen var även Ywonne Lilja, ombud för fastighetsägaren. Objekt Bostadshus på Stommen,, Timmersdala socken, Skövde kommun, Västergötland. Beskrivning och byggnadshistoria Stommen ligger i södra delen av Timmersdala socken, på bergssluttningen strax söder om samhället. Gårdens byggnadsbestånd utgörs av ett bostadshus och flera ekonomibyggnader. Bostadshuset på Stommen är uppfört 1856, och är en enkelstuga med sidokammare och långkök. Ekonomibyggnaderna är uppförda 1901, och ligger skilda från bostadshuset. Bostadshuset är en timrad byggnad om 1 1/2 plan, där endast bottenvåningen är inredd. Under köket finns en liten matkällare. Timmerstommen är klädd med bred, oregelbunden locklistpanel som avfärgats med faluröd slamfärg. Byggnaden vilar på en putsad stengrund, som mot sluttningen i öster är mycket låg. Takkonstruktionen utgörs av kroppås och en sidoås per takfall. På åsarna ligger breda, oregelbundna och vankantade bräder i takfallets riktning. Taket täcks av enkupigt lertegel. Skorstenen är murad i rött tegel och har utskragande krön. Hängrännor och stuprör är utförda av plåt. Stuprören är utförda med skarpa krökar. På byggnadens västra fasad återfinns huvudingången till byggnaden, och utgörs av inåtgående pardörrar med glasad överdel under en öppen veranda. På byggnadens motsatta fasad har en liten tillbyggnad under pulpettak med köksentré uppförts. Byggnadens fönster utgörs av tvåluftsfönster med tre rutor per båge. Fönstren är enkelglas med lösa innerbågar. På vindsvåningen finns dessutom små fönster med säregen spröjsning (en vertikal spröjs och två snedställda spröjs per fönsterbåge). I byggnadens kök finns ett spiskomplex med bakugn och järnspis under en murad spiskupa. I kammaren och salen finns vardera en rörspis. Tidigare renoveringsarbeten Hurvida tidigare renoveringar utförts är inte känt. Kulturhistorisk status Stommen är uppmärksammad i inventeringen av kulturhistoriskt värdefulla byggnader och miljöer i Skövde kommun från Fastigheten ligger inom riksintresseområde för kulturmiljövården (R 24). Aktuella åtgärder Renovering av yttertak, timmerstomme, fasader, grund, fönster och ytterdörrar. Beställare Åke Lilja, Liden, Timmersdala. 1

4 Arbetsbeskrivning Ywonne Lilja, Bäckedalen, Timmersdala. Skadebild Rötskador och läckage förekommer i yttertaket. Bottenbjälklaget uppvisar i den södra delen sättningar, särkilt i salens båda ytterhörn. Rötskador förekommer i timmerstommen. Fönstren är i behov av renovering. Fasadernas breda, ålderdomliga locklistpanel är bitvis rötskadad, främst på norra gaveln. Byggnadens skortsen behöver repareras eller muras om. Stuprör och hängrännor är rostskadade och saknas delvis. Utförda arbeten Yttertak Befintligt enkupigt tegel har plockats ned och rengjorts. Brädtaket var rötskadat i sådan omfattning att det i sin helhet ersattes med nya breda, vankantade furabräder. Vattenspår hyvlades i det nya brädtakets underbräder i likhet med utförandet på det befintliga brädtaket. Även de två sidoåsarna uppvisade stora rötskador, varför de ersattes med nya åsar. Åsarna utfördes av furutimmer som skräddes på två sidor på samma vis som de befintliga åsarna. Innan montering av ny strö- och bärläkt utfördes lades oljehärdad masonit på det nya brädtaket. Därefter har tegelpannor återlagts. Befintliga tegelpannor har lagts på västra takfallet, medan östra takfallet lagts med likadant begagnat enkupigt tegel. Kompletteringsteglet har tidigare legat på ett bostadshus i Varola socken. Vindskivor, vattbräder och nockbräder har ersatts med nytt virke. Den ursprungliga skorstenen var i dåligt skick, och plockades ner till en nivå strax under yttertaket. Därefter murades skorstenen upp med samma utseende som den ursprungliga skorstenen. Vid murningen användes nytt stortegel från Homs tegelbruk och hydrauliskt kalkbruk (fabr. Serpo). Skorstenen försågs med nya plåtbeslag av galvaniserad plåt. Det pappklädda verandataket var i behov av renovering, och dess stomme av pärlspontpanel ersattes i sin helhet med ny pärlspontpanel av samma bredd och utformning som den befintliga panelen. Taket täcktes med ny takpapp och försågs med nya smala vindskivor och vattbräder. Timmerstomme Syllstocken längs östra långsidan var rötskadad och ersattes i hela sin längd med begagnat timmer. Syllen på södra gaveln skarvades med begagnat timmer i den östra halvan, liksom ett parti av 3:e stockvarvet på östra långsidan. Utöver dessa större timmerlagningar har även skarvning skett i timmerstommen under fönstren på vindsvåningen samt mindre ilagningar utförts under några av bottenvåningens fönster. Fasad Fasadernas breda och oregelbundna locklistpanel var i olika skick beroende på väderstreck, och behandlades därefter. På fasaden mot väster (entréfasaden) bevarades den befintliga panelen i sin helhet. Enstaka locklister skarvades med nytt virke. Ny vattbräda monterades vid anslutningen mot sockeln. Även på den östra fasaden bevarades den befintliga panelen, men kompletterades med ny panel där den tidigare köks- 2

5 tillbyggnaden funnits. Befintliga locklister kompletterades med nya. Ny vattbräda och horisontell panelbräda i anslutning till sockeln monterades. De båda gavlarnas panel var i hög grad rötskadade och ersattes med ny panel inklusive locklister och vattbräda. Locklisterna har en halvrund profil, med undantag för östra fasaden (baksidan), vars locklister var utförd med enklare, rak profil. Samtliga locklister spikades med ny resp. befintlig smidd spik. Nytt virke till panelen utgjordes av bandsågade furubräder av varierande bredd. Fönster och ytterdörrar Ambitionen var att fönstren skulle renoveras, men vid renoveringens påbörjande konstaterades att fönstren var rötskadade i sådan omfattning att nytillverkning av fönsterkarmar och -bågar till övervägande del blev nödvändigt. Samtliga (9 st.) tvåluftsfönster på bottenvåningen och vindsvåningen nytillverkades, liksom de fyra små vindsfönstren på gavlarna. De enda fönster som var möjliga att renovera var de tre små vindsfönstren på västra fasaden. Sex av tvåluftsfönstrens fönsterbågar utfördes öppningsbara i likhet med befintligt utförande, medan övriga fönsterbågar inte är öppningsbara. Nya fönsterbeslag, modell 1800-talets andra hälft (fabr. Eskilstuna fönsterbeslag), monterades på de öppningsbara fönstren. Entréns pardörrar har renoverats i mindre omfattning (en fyllning reparerad) samt målats med utgångspunkt från tidigare färgsättning. Köksentréns ytterdörr utgörs av den fyllningsdörr som suttit mellan kök och kökstillbyggnad. Dörren sitter sålunda kvar i ursprungligt läge. Grund och mark Stengrunden har lagts om längs östra långsidan och södra gaveln. Grunden har fogats och putsats med hydrauliskt kalkbruk (fabr. Occadur). Bjälklagets bjälkar ligger direkt på marken och några ventilationsöppningar har inte funnits i stengrunden, varför inga nya öppningar utfördes i den nya stengrunden. Slänten närmast östra långsidan har schaktats bort ca en meter åt öster, varvid marknivån närmast östra långsidan kunnat sänkas. Dräneringsslang har lagts vid släntens början, d.v.s. ca tre meter från östra långsidan. Plåtarbeten Nya stuprör och hängrännor har tillverkats av galvaniserad plåt. Stuprören har utförts med skarpa krökar och med koniska vattkupor i enlighet med ursprungligt utförande. Nya skorstensbeslag har tillverkats av galvaniserad plåt vid skorstenens anslutning mot yttertaket och på skorstenens utkragande krön. Nya fönsterbleck har tillverkats av galvaniserad plåt till de nio tvåluftsfönstren. Målningsarbeten Panelen har avfärgats med faluröd slamfärg (Falu ljus, fabr. Stora) utan tillsats av linolja. Fönster, ytterdörrar och veranda har målats med linoljefärg (fabr. Wibo). Fönstren har målats i ljust grå kulör. Ytterdörrar och veranda har målats i bran, beige och ljusgrå kulör enligt framskrapade färgfragment. Målning har utförts i egen regi. 3

6 Övrigt Kökstillbyggnaden på östra långsidan var bristfälligt byggd och i dåligt skick, varför den revs. Bjälklaget i salen i byggandens södra del har rivits p.g.a. av rötskador och sättningar. Avvikelser från arbetsbeskrivning Förhydningpapp har i samråd med antikvarisk kontrollant inte monterats mellan timmerstomme och panel. Kostnader Arbetet är kostnadsberäknat till kronor. Bidrag från länsstyrelsen Bidrag till vård av kulturhistoriskt värdefull bebyggelse: 90% av de kulturhistoriskt motiverade överkostnaderna, dock högst kronor. Beslut om bidrag från länsstyrelsen Antikvarisk kontroll Elisabet Orebäck Krantz och Ulf Larsson, Västergötlands museum, Skara. Entreprenörer Byggnadsarbeten: Allt i Bygge, Lunnabacken, Ekedalen, Tidaholm. Renovering och nytillverkning av fönster: Stengärde Snickeri F1B, Stengärde, Ottravad, Tidaholm. Plåtarbeten: Ström & Andersson Plåtslageri AB, Militärvägen 1, Skultorp, Skövde. Arbetsledare Alf Bergman, Allt i Bygge. Byggmöten Har inte hållits. Besiktningar Besiktning i samband med ansökan om bidrag Besiktning vid pågående renovering , , , , , Antikvarisk slutbesiktning Tidsperiod Renoveringen påbörjades i maj 1999 och avslutades i november Fotodokumentation Färg, neg. nr 99/38:9-32 ( ), 99/87:1-14 ( ), 99/89:30-36A( ), 99/106:32-36 ( ), 99/144:30-36 ( ), 99/153:34-36, 99/ 152:1-12 ( ), 00/104:25-27 ( ), 99/199:28-35 ( ). Negativ och papperskopior förvaras på Västergötlands museum, Skara. 4

7 Handlingar Handlingar i ärendet sökes i Västergötlands museums arkiv under diarienr 35/99, samt hos Länsstyrelsen Västra Götaland, Mariestad under diarienr Övrigt Vid slutbesiktningen återstod montering av fönsterfoder på västra fasadens två fönster. Anmärkningar Godkännande De utförda renoveringsarbetena har utförts väl, och kan härmed godkännas ur antikvarisk synpunkt. Bilagor Uppmätningsritningar och fotobilaga bifogas. VÄSTERGÖTLANDS MUSEUM September 2001 U lf Larsson antikvarie 5

8 Uppmätningsritningar Upprättade av Ywonne Lilja i januari Skala '1:100. 6

9 7 Skövde kn

10 FASAD MOT VÄSTER FASAD MOT ÖSTER

11 FASAD MOT SÖDER 9

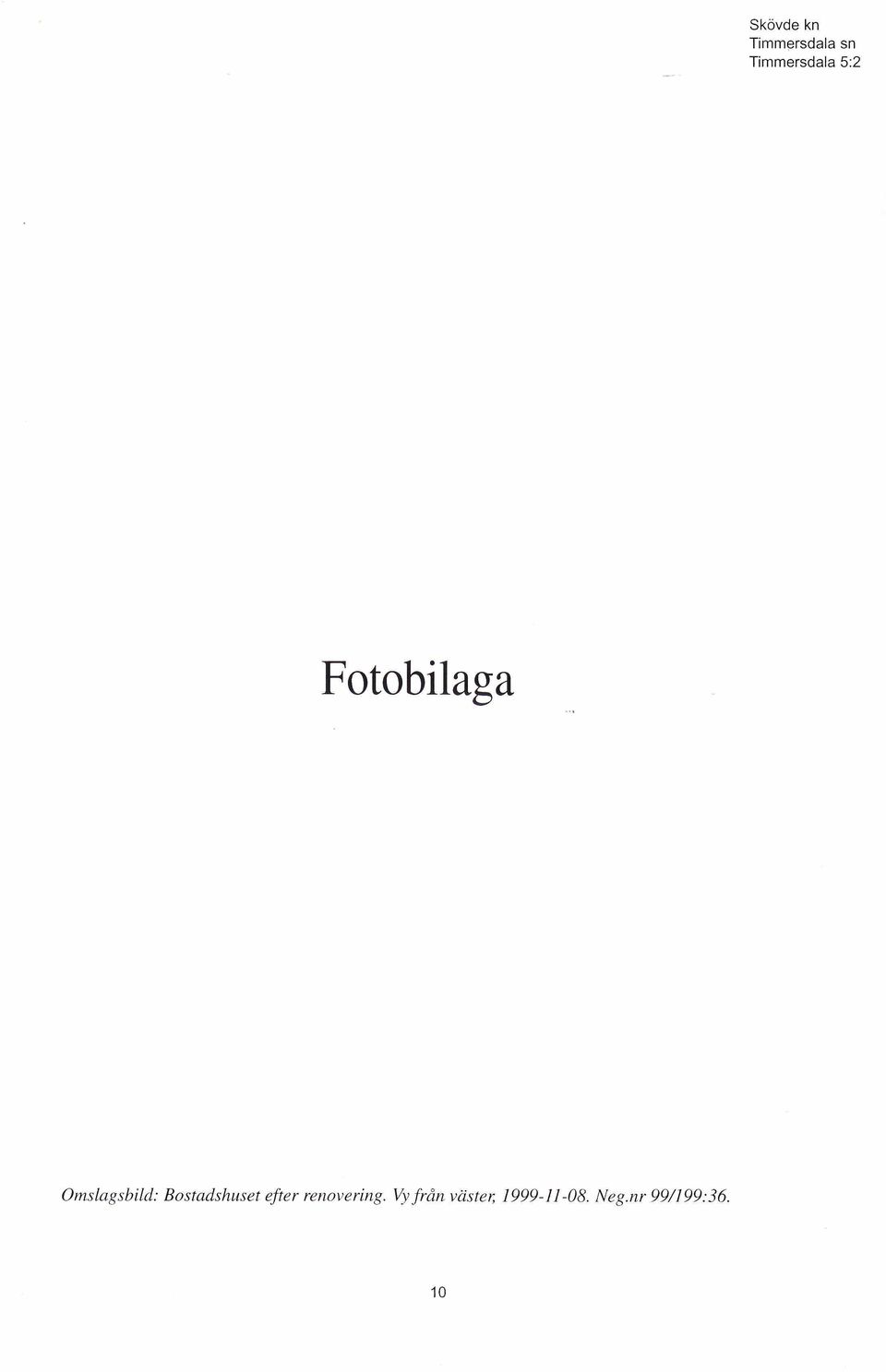

12 Fotobilaga Omslagsbild: Bostadshuset efter renovering. Vy från väster, Neg.nr 99/199:36. 10

13 Skövde kn Bostadshuset före renovering. Vy från sydväst, Neg. nr 99/38:23. Bostadshuset före renovering. Vy från nordost, Neg.nr 99/38:27. 11

14 Verandan på västra fasaden före renovering, Neg.nr 99/38:21. 12

15 «HS Verandan efter renovering, , Neg.nr 00/104:27. 13

16 Fönster på norra fasaden före renovering, Neg.nr 99/38:29. 14

17 Skövde kn Vindsfönster på norra fasaden före renovering, Neg. nr 99/38:31. Renovering av yttertaket pågår. Skorstenen har plockats ned och de rötskadade takbräderna avlägsnats. Vy från öster, Neg.nr 99/87:10. 15

18 Nytt brädtak och nya sidoåsar har monterals, Neg.nr 99/89:30. 16

19 Skövde kn Ny skorsten har murats upp och begagnat enkupigt tegel lagts på östra takfallet, Ne g.nr 99/89:31. Halva syllen på södra gaveln och hela syllen på östra långsidan har ersatts med begagnat tim mer, Ne g.nr 99/89:36A. 17

20 Skövde kn Norra gavelns timmervägg blottad efter demontering av locklistpanelen, Neg.nr 99/106:33. Montering av nytillverkade fönster har påbörjats Neg.nr 99/152:10. 18

21 Bostadshuset efter renovering. Vy från sydväst, Neg.nr 99/199:28. Bostadshuset efter renovering. Kökstillbyggnaden har rivits. Vy från nordost, Ne g. nr 99/199:35. 19
