1 Rapport 2012:201 Antikvarisk medverkan Västerlösa 1:60 Borghamn Västerlösa 1:60 Rogslösa socken Vadstena kommun Östergötlands län Marie Hagsten Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD

2

3 Västerlösa 1:60 Borghamn Innehåll Bakgrund Basfakta om objektet Basfakta om projektet Resultat Genomförda arbeten Uppföljning Medverkande i projektet Övrigt Antikvariska kontroller / besiktningar Fotodokumentation Litteratur Övrigt Tekniska uppgifter Omslagsbilder: Övre: Hus 13 under renovering. Nedre: Hus 4 efter renovering. Ö S T E R G Ö T L A N D S M U S E U M AVDELNINGEN FÖR ARKEOLOGI OCH BYGGNADSVÅRD Box Linköping Tel Fax info@ostergotlandsmuseum.se 1

4 2

5 Lantmäteriverket MS2008/ Figur 2. Utdrag ur digitala Fastighetskartan, blad 8E 4g, med undersökningsområdet markerat. Skala 1:

6 Bakgrund Basfakta om projektet Beskrivning och byggnadshistoria Borghamnsbrottet har varit aktivt sedan tidig medel tid. Härifrån har levererats kalksten till många av bygdens kyrkor. Vadstena slott byggdes med sten från Borghamn. I början av 1800-talet köptes brottet av Göta kanal-bolaget och här bröts sten till kanalbygget och till Karlsborgs fästning. Från och med 1842 utfördes en stor del av arbetet av fångar, den s k Kronoarbetskåren som bestod av ca 100 man. Flera byggnader är uppförda som logemente för fångarna. Kronoarbetskåren ersattes av ett disciplinkompani som upphörde Byggnaderna stod oanvända fram till 1923 då Borghamns lanthushållsskola startade sin verksamhet som pågick till Sedan har byggnaderna arrenderats ut till en entreprenör som driver ett vandrarhem. Byggnader och hamn ägs av Sveaskog och är byggnadsminne. Tidigare kända renoveringsarbeten Inga renoveringsarbeten är kända sedan tidigare. Kulturhistorisk bedömning Västerlösa 1:60, Borghamnsskolan som anläggningen kallas, består av 22 byggnader som är byggnadsminne och som omfattas av skydds föreskrifter. Ingen av de 22 byggnaderna får rivas. I byggnad 3 och 17 får inte ingrepp göras i bärande stomme, ursprunglig rumsindelning och äldre fast inredning. Ruinen efter smedjan får inte återuppföras. Byggnaderna skall underhållas så att de inte förfaller. Vård och underhållsarbeten skall utföras med traditionella byggnadsmaterial och färger, på ett sådant sätt att det kulturhistoriska värdet inte minskar. Basfakta om projektet Fastighetsägare / Beställare Sveaskog genom KEA Byggledning AB. Bidrag - Tillstånd från länsstyrelsen Länsstyrelsen har informerats via KEA Byggledning AB. Östergötlands museums yttrande Östergötlands museum har fått i uppdrag att tillföra antikvariska synpunkter på anbudshandlingarna. Tidsperiod Arbetena genomfördes augusti november Problembild / Skadebild Hus 2. Uthus. Trasiga tegelpannor och rötskadade vindskivor och skurlister. Rötskadade dörrar. Hängrännor och stuprör är i behov av att bytas. 4

7 Hus 2. Hus 2. Dåliga masonitklädda dörrar. Hus 3. Byggnaden har en modern tunnputs som släpper. Under finns både kalkbruk och kalkfärg bevarat. Hus 3. Konferenslokal med kök före renovering. 5

8 Hus 3. Konferanslokal, kök. Sockeln och fasader har en olämplig tunnputs som släpper. Behov av byte av hängrännor och stuprör. Färg flagar och rötskador på verandor. Hus 4. Lilla annexet. Skador i puts och färgflagor på fasad och fönster. Skador på skorstenar. Hus 5. Stora annexet. Fönster är i behov av omkittning och ommålning. Putsskador. Hus 13. F d fähus. Rötskador i tak och stomme. Trasiga tegelpannor. Hus 20. Hamnvaktarstuga. Putsskador på sockel. Fönster i behov av målning och kittning. Rötskador stomme och grund på tillbyggt förråd. Skador vindskivor och skurlister. Hus 22. Bagarstuga. Trasigt tegel, rötskador i takkonstruktion, stomme, golv - och mellanbjälklag. Arbetsbeskrivning En övergripande arbetsbeskrivning finns, framställd av KEA Byggledning AB. Målsättning med projektet Beskriva åtgärder utföres för att byggnadernas tak, fasader, dörrar och fönster ska hålla och att byggnaderna blir säkerställda. Byggnaderna återfår ursprungliga material och färgsättning. Hus 4. Lilla annexet före renovering. Hus 5. Skador i sockeln. Hus 5. Stora annexet före renovering. 6

9 Hus 20. Rötskadad tillbyggnad. Hus 13. F d fähus före renovering. Hus 20. Hamnvaktarbostaden före renovering. Hus 22. Bagarstugan med trasiga tegelpannor och växtlighet på byggnaden. 7

10 Resultat Genomförda arbeten Hus 2 Uthus. Här har taket lagts om. Trasiga tegelpannor har ersatts med hela återanvända. Pannorna har i största utsträckning återanvänts, rengjorts från mossa och lagts tillbaka efter att taket har belagts med ny tjärpapp. Nytt tvåkupigt lertegel lades på den sydöstra sidan. Nya vindskivor och skurlister ersätter de rötskadade. De masonitklädda dörrarna bekläddes med ny masonit. En ventilationshuv på taket lagas upp med friskt virke. Rötskadad panel på fasaden har lagats upp med ny panel. Hus 2. Ny masonit på dörrarna. Hus 2. Omläggning av tak pågår. 8

11 Hus 2. Norra takfallet klart. Hus 2. Undertaket belades med papp utan plastinblandning. Hus 2. Taket efter omläggning. 9

12 Hus 3 Konferenslokaler med kök. Den moderna tunn putsen på fasader och sockel har knackats ner och olämpliga cementlagningar har knackats bort och lagats upp med hydrauliskt kalkbruk. Även sprickor och andra skador har lagats upp. Fasaderna har strukits med kalkfärg som är bruten med terra gialli, brun umbra och gul järnoxid. Sockeln är struken med en silikatfärg. Flügger fasad universal bas 1. Kulör n. I verandorna har rötskadad panel bytts ut och de har strukits med en mörkbrun alkydfärg, Flügger s r. I gavelröstena sitter en locklistpanel som skrapats och målats med samma färg och kulör som verandorna. Balkongdörren på sydöstra gaveln var rötskadad och sprucken och har bytts ut till en ny i samma utförande men den var inte levererad vid slutbesiktningen. Fönsterbågarna har kompletteringskittats med linoljekitt och målats med Flügger u-598 (kromoxidgrönt). Ett hål i en plåt över köksingången har upptäckt och lagats i med en ny plåt. Nya hängrännor och stuprör har tillverkats med skarpa knän och förlängda utkastare för att vattnet ska rinna bort från huset. Hus 3. Sprickor vid takfoten. Hus 3. Vattrivning av fasaden pågår. 10

13 Hus 3. Upplagning pågår med förstärkning av nät. Hus 3. Färgprover är uppstrukna. Hus 3. Skador på panelen i verandorna. 11

14 Hus 3. Fasaden klar med nya utkastare i plåt. Hus 3. Skada i taket över köksingången. 12

15 Hus 4 Lilla annexet. Skador i sockeln har knackats ner och lagats upp med hydrauliskt kalkbruk. Den spritputsade delen har rengjorts. Locklistpanelen var målad med alkydfärg som släppte på den sydöstra sidan. Lös färg har skrapats bort och bara träytor har strukits med halvolja. Fasaderna har sedan målats två gånger i en gul kulör, Flügger carat caparol u-507 alkydfärg. Löst kitt har rensats bort och kompletterats med nytt linoljekitt. Fönsterbågar har målats i samma gröna kulör som Hus 3 och Hus 5 och kompletteringskittats. Skorstenarna har lagats upp och fogats om med hydrauliskt kalkbruk i fogarna. Ett mindre sentida takfönster var i mycket dåligt skick och ansågs inte ha någon funktion för verksamheten varför det byggdes igen. Hus 4. Upplagning av skorstenar genomförd. Hus 4. Efter målning av fasad och upplagning av sockel samt målning och kittning av fönster. 13

16 Hus 5 Stora annexet. Skador och olämpliga lagningar med cement har rensats bort och lagats i med hydrauliskt kalkbruk. Fasaderna har sedan strukits med en kalkfärg i en vit kulör bruten med svart järnoxid, grön umbra, brun umbra och bayferrox 920. Fönsterbågarna har kompletteringskittats och bättringsmålats med två strykningar. Dörrar och fönster har målats i en kromoxidgrön kulör med Flügger u-598. Två karmbottenstycken och två bågbottenstycken behövde bytas. Dörren till pannrummet har försetts med en ny utvändig panel. Dock blev panelen felvänd så att den sågade ytan kom utåt. Felet har påtalats. För att få en säker miljö för besökarna har två snörasskydd monterats över de två entréerna. Hus 13 F d fähus. Det finns en tradition som säjer att byggnaden ursprunglig varit bostad eller finka. Inga spår efter någon sådan verksamhet finns. Det finns tjuvajärn på insidan av fönstren. Eftersom tillbyggnaden i väster var i mycket dåligt skick med hål i taket och väggar som buktade på grund av rötskador beslöts att riva den delen och renovera den ursprungliga byggnaden som var tillbyggd mot söder. Byggnadens tak var belagt med både enkupigt och tvåkupigt lertegel. Ny läkt spikades och nytt enkupigt lertegel DK 12 lades på en ny masonit. Nya vindskivor och skurlister. Dörren till gödselstacken sattes igen utifrån men blir synlig från insidan. På baksidan kläddes väggarna in med en spontad panel i fallande bredder, mm. Övrig panel har skarvats där rötskador fanns. Ny panel har strukits med röd slamfärg, standard. Hus 5. Upplagning av fasaden med hydrauliskt kalkbruk. 14

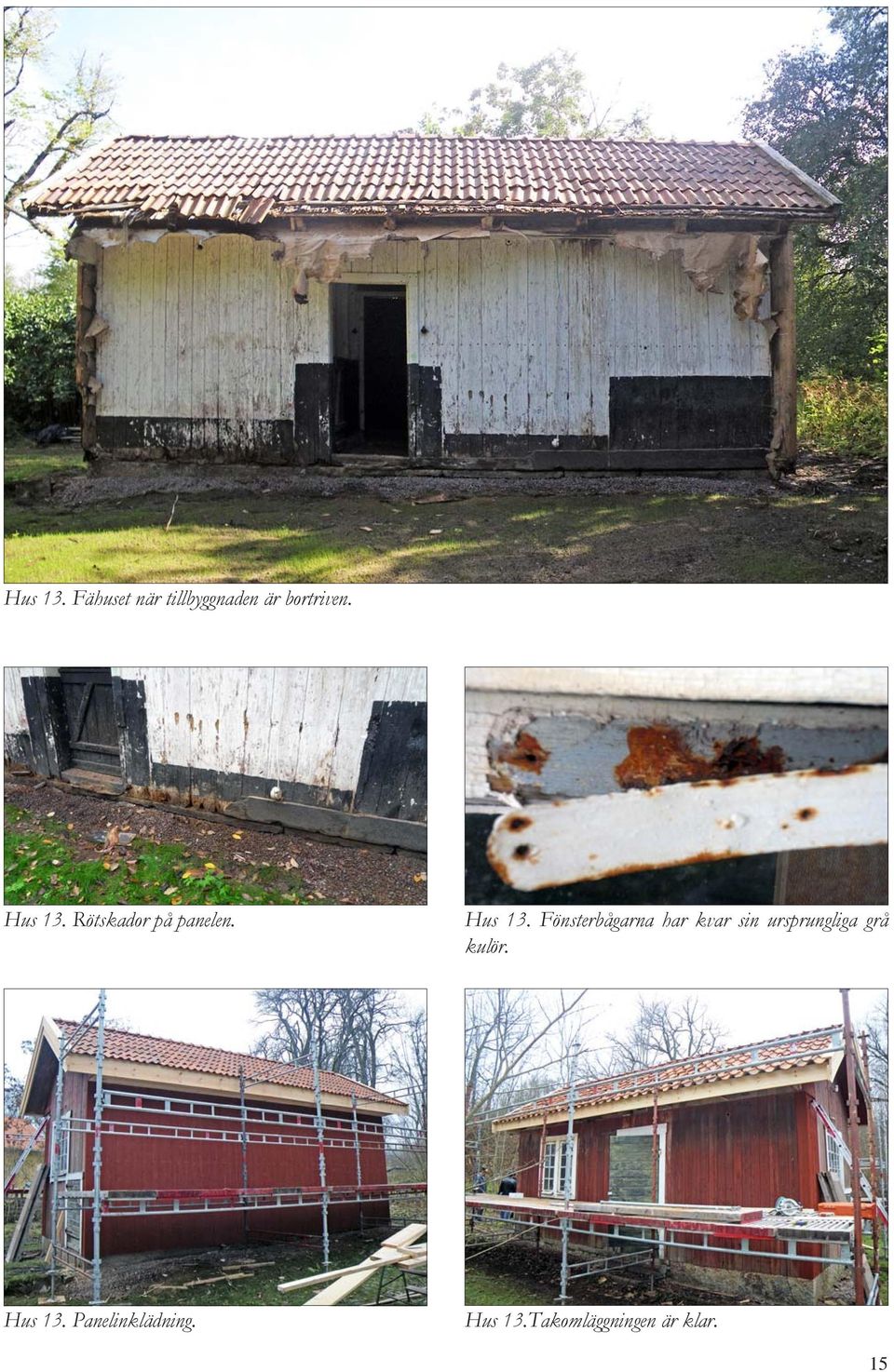

17 Hus 13. Fähuset när tillbyggnaden är bortriven. Hus 13. Rötskador på panelen. Hus 13. Fönsterbågarna har kvar sin ursprungliga grå kulör. Hus 13. Panelinklädning. Hus 13.Takomläggningen är klar. 15

18 Hus 20 Hamnvaktarbostaden. Taket har plockats ner och försetts med ny tjärpapp och ny läkt. Det gamla enkupiga lerteglet har återanvänds på framsidan och nytt enkupigt lertegel DK 12 har lagts på baksidan och tillbyggnaden. Alla nya vindskivor, skurlister och vattubrädan samt några knutbrädor och ett fönsterfoder är bytta och är gjorda i samma utförande och dimensioner som de äldre. Tillbyggnaden ligger nära en kalkstensmur vilket har gjort att löv och jord samlas vilket har lett till rötskador på timret. Jord har grävts bort. Nya grundstenar har lagts upp eftersom de saknades eller hade sjunkigt ner i marken. Dessa är av kalksten så klart. En skiftesverksstolpe har skarvats i botten. En ny syll har tillverkats. På insidan har man tätat med grova plank. Den spritputsade sockeln var struken med en tät och gummiliknande färg. Spritputsen knackades ner och en ny spritputs utfördes med samma storlek på ballast som tidigare och med hydrauliskt kalkbruk och målad med en silikatfärg som de övriga socklarna. Flügger facad universal bas 1. Kulör S-3500-N. Nya hängrännor och stuprör har tillverkats med skarpa knän av galvaniserad plåt. Hela verandataket kommer att beläggas med skivtäckt plåt Hus 20. Nya plåtar. Hus 20. Åtgärder på tillbyggnaden. Hus 20. Ny spritputs på sockeln. Ny vattubräda. 16

19 Hus 22 Bagarstugan. Här har byggnaden röjts fram. Alla buskar och sly har tagit bort. Det finns stora skador på takbjälklag och golvbjälklag eftersom byggnaden har stått med ett läckande tak under lång tid. Det handslagna enkupiga lerteglet som låg på öppen läkt har plockats av och tagits tillvara. Byggnaden är säkrad för vinter och har belagts med masonitskivor som ska skydda mot inträngande snö och regn. Hus 22. Teglet ligger på öppen läkt. Hus 22. Bagarstugan efter röjningsarbete. Hus 22. Byggnaden är säkrad över vintern med hjälp av masonit på taket. 17

20 Uppföljning Byggnadshistoriska iakttagelser eller erfarenheter gjorda under arbetet De handslagna tegelpannorna på bagarstugan, Hus 22, var stämplade med ST på klacken. Godkännande / slutbesiktning Arbetena godkändes vid antikvarisk slutbesiktning Medverkande i projektet Entreprenörer Snickeri : Håkan Ström Byggnads AB, Motala. Mur: Byggkultur, Gunnar Wibeck, Motala. Måleri: Appelskogs Måleri Teknik AB, Mantorp. Plåt: Hallgrens Plåt, Motala. Leverantörer/Material Balkongdörrar nytillverkade av Vernerssons snickeri, Frätsabola, Ödeshög. Antikvarisk medverkan Antikvarisk medverkan genom byggnadsantikvarie Marie Hagsten, Östergötlands museum. Övrigt Antikvariska kontroller / besiktningar , , , , och Fotodokumentation Digitala foton förvaras i Östergötlands länsmuseums arkiv. Litteratur Storm, Gunnar Sten födde Borghamn. Vadstena. Övrigt Byggmötesprotokoll förda av Kent Andersson, KEA Byggledning AB. 18

21 Tekniska uppgifter Lokal Socken Kommun Län och landskap Ekonomiska kartans blad Västerlösa 1:60, Borghamn Rogslösa Vadstena Östergötland (8E 4g Borghamn) Typ av undersökning Antikvarisk medverkan ÖLM dnr 29/12 Uppdragsgivare Sveaskog genom KEA Byggledning AB Bidrag - Byggnadsantikvarie Marie Hagsten Fältarbetstid Augusti - november 2011 Grafisk form Lasse Norr Ev dokumentationsmaterialet förvaras på Östergötlands museum. Ur allmänt kartmaterial Rapportnr Lantmäteriverket MS2008/ :201 Östergötlands museum 19

22 20

23

24 Rapport 2012:201
