1 RF BildBarometer med fjärrstyrd Temperaturavkännare Modell BAR 338P Bruksanvisning

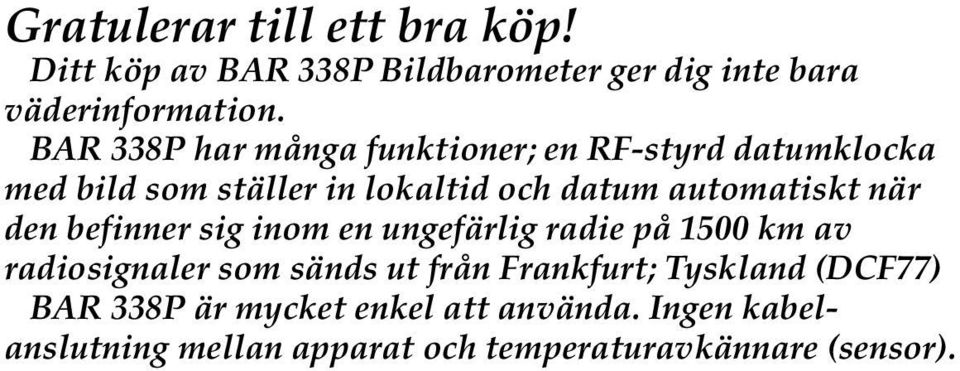

2 Gratulerar till ett bra köp! Ditt köp av BAR 338P Bildbarometer ger dig inte bara väderinformation. BAR 338P har många funktioner; en RF-styrd datumklocka med bild som ställer in lokaltid och datum automatiskt när den befinner sig inom en ungefärlig radie på 1500 km av radiosignaler som sänds ut från Frankfurt; Tyskland (DCF77) BAR 338P är mycket enkel att använda. Ingen kabelanslutning mellan apparat och temperaturavkännare (sensor).

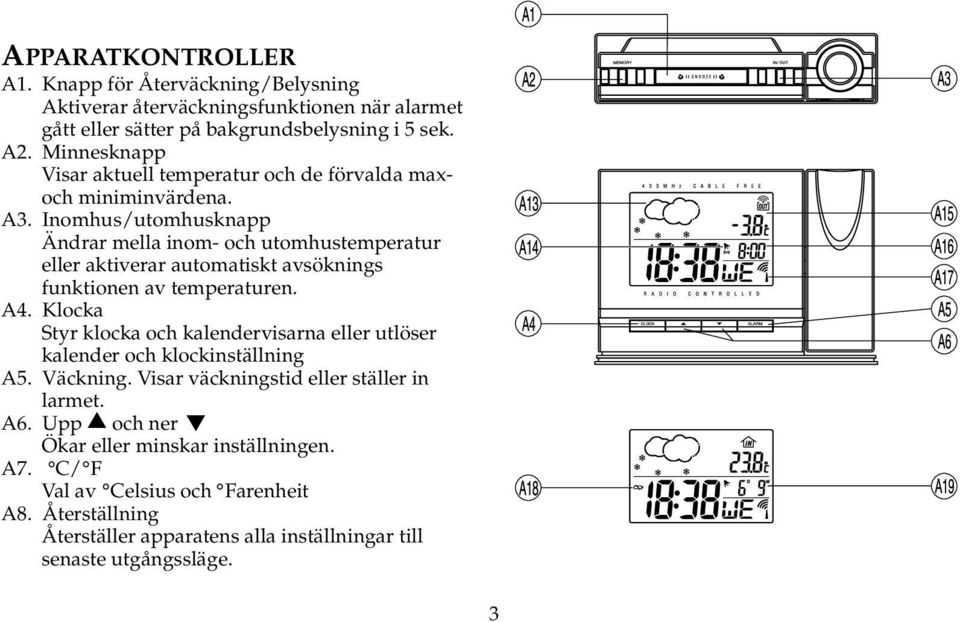

3 APPARATKONTROLLER A1. Knapp för Återväckning/Belysning Aktiverar återväckningsfunktionen när alarmet gått eller sätter på bakgrundsbelysning i 5 sek. A2. Minnesknapp Visar aktuell temperatur och de förvalda maxoch miniminvärdena. A3. Inomhus/utomhusknapp Ändrar mella inom- och utomhustemperatur eller aktiverar automatiskt avsöknings funktionen av temperaturen. A4. Klocka Styr klocka och kalendervisarna eller utlöser kalender och klockinställning A5. Väckning. Visar väckningstid eller ställer in larmet. A6. Upp och ner Ökar eller minskar inställningen. A7. C/ F Val av Celsius och Farenheit A8. Återställning Återställer apparatens alla inställningar till senaste utgångssläge. 3

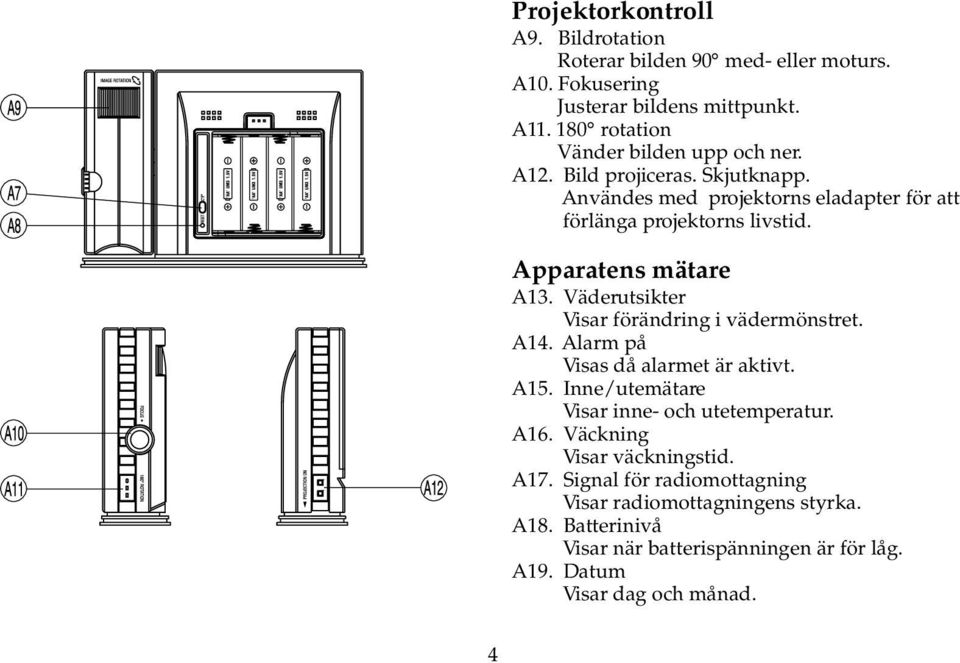

4 Projektorkontroll A9. Bildrotation Roterar bilden 90 med- eller moturs. A10. Fokusering Justerar bildens mittpunkt. A rotation Vänder bilden upp och ner. A12. Bild projiceras. Skjutknapp. Användes med projektorns eladapter för att förlänga projektorns livstid. Apparatens mätare A13. Väderutsikter Visar förändring i vädermönstret. A14. Alarm på Visas då alarmet är aktivt. A15. Inne/utemätare Visar inne- och utetemperatur. A16. Väckning Visar väckningstid. A17. Signal för radiomottagning Visar radiomottagningens styrka. A18. Batterinivå Visar när batterispänningen är för låg. A19. Datum Visar dag och månad. 4

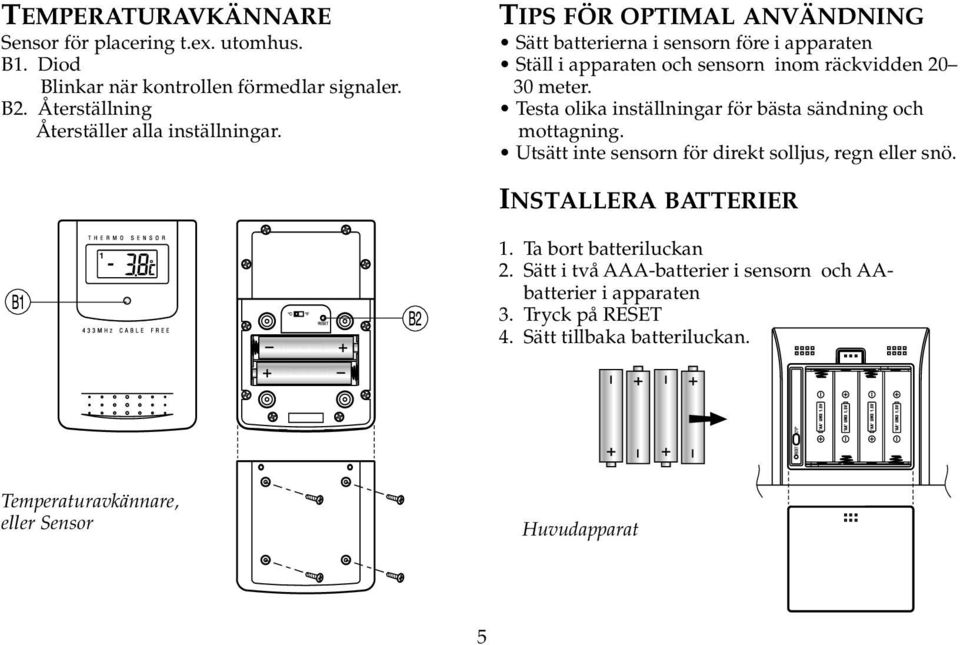

5 TEMPERATURAVKÄNNARE Sensor för placering t.ex. utomhus. B1. Diod Blinkar när kontrollen förmedlar signaler. B2. Återställning Återställer alla inställningar. TIPS FÖR OPTIMAL ANVÄNDNING Sätt batterierna i sensorn före i apparaten Ställ i apparaten och sensorn inom räckvidden meter. Testa olika inställningar för bästa sändning och mottagning. Utsätt inte sensorn för direkt solljus, regn eller snö. INSTALLERA BATTERIER 1. Ta bort batteriluckan 2. Sätt i två AAA-batterier i sensorn och AAbatterier i apparaten 3. Tryck på RESET 4. Sätt tillbaka batteriluckan. Temperaturavkännare, eller Sensor Huvudapparat 5

6 ATT ANVÄNDA PROJEKTORN Projektorn visar aktuell tid och utetemperaturen på t.ex. en vägg 3. Koppla adaptern i vägguttaget 4. Skjut PROJECTION ON i On-läge Att projicera tid-temperatur på en slät yta: I ett mörklagt rum, tryck på SNOOZE/LIGHT, så kommer bilden att synas i ca 5 sekunder. Denna enhet har flera specialfunktioner för att öka skärpan i bilden. Symbol för roteringsknapp Vänder en bild så att den förblir i upprätt läge. ATT ANVÄNDA PROJEKTORNS ADAPTER En nätadapter följer med din apparat för att ge längre livslängd, t.ex att ha den påslagen över natten. Installera så här: 1. Tag bort skyddet på botten av ställningen 2. Plugga adaptersladden i uttaget 6 För att stänga av projektorn skjut PROJECTION i Off läge. Denna brytare kan användas endast när nätadaptern är inkopplad. För tillfällig projicering, använd SNOOZE/LIGHT. ATT ANVÄNDA BAKGRUNDSLJUS Tryck på SNOOZE/LIGHT en gång. Bakgrundsljuset lyser upp bildrutan i fem sekunder. BILDRUTA Aktuell tid visas alltid i bildrutan. För att visa veckodag, tryck på CLOCK. För att återgå till tid, tryck CLOCK igen.

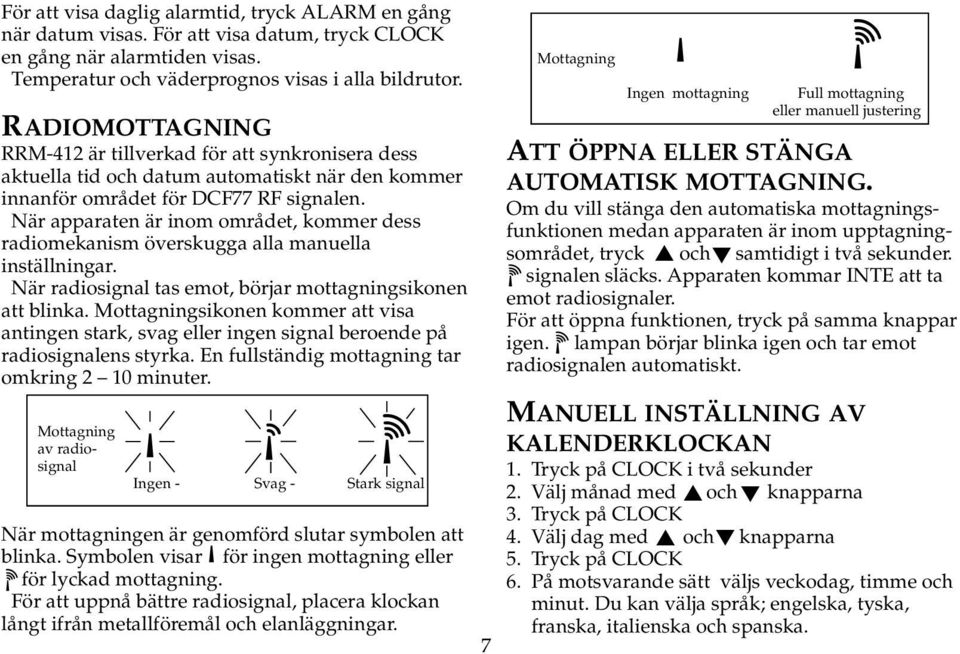

7 För att visa daglig alarmtid, tryck ALARM en gång när datum visas. För att visa datum, tryck CLOCK en gång när alarmtiden visas. Temperatur och väderprognos visas i alla bildrutor. RADIOMOTTAGNING RRM-412 är tillverkad för att synkronisera dess aktuella tid och datum automatiskt när den kommer innanför området för DCF77 RF signalen. När apparaten är inom området, kommer dess radiomekanism överskugga alla manuella inställningar. När radiosignal tas emot, börjar mottagningsikonen att blinka. Mottagningsikonen kommer att visa antingen stark, svag eller ingen signal beroende på radiosignalens styrka. En fullständig mottagning tar omkring 2 10 minuter. Mottagning av radiosignal Ingen - Svag - Stark signal När mottagningen är genomförd slutar symbolen att blinka. Symbolen visar för ingen mottagning eller för lyckad mottagning. För att uppnå bättre radiosignal, placera klockan långt ifrån metallföremål och elanläggningar. Mottagning Ingen mottagning Full mottagning eller manuell justering ATT ÖPPNA ELLER STÄNGA AUTOMATISK MOTTAGNING. Om du vill stänga den automatiska mottagningsfunktionen medan apparaten är inom upptagningsområdet, tryck och samtidigt i två sekunder. signalen släcks. Apparaten kommar INTE att ta emot radiosignaler. För att öppna funktionen, tryck på samma knappar igen. lampan börjar blinka igen och tar emot radiosignalen automatiskt. MANUELL INSTÄLLNING AV KALENDERKLOCKAN 1. Tryck på CLOCK i två sekunder 2. Välj månad med och knapparna 3. Tryck på CLOCK 4. Välj dag med och knapparna 5. Tryck på CLOCK 6. På motsvarande sätt väljs veckodag, timme och minut. Du kan välja språk; engelska, tyska, franska, italienska och spanska. 7

8 INSTÄLLNING AV VÄCKNING (ALARM) 1. Tryck på ALARM 2. Välj timme med och knapparna 3. Tryck på ALARM 4. välj minuter med och knapparna 5. Tryck på ALARM Väckning är nu aktiverad. För att avaktivera larmet tryck ALARM för att stänga ((*))-lampan medan väckningstiden visas. VÄCKNING OCH ÅTERVÄCKNING Väckning sker på utsatt tid. Skärmen lyses upp några sekunder med blinkande symbol. Larmet ljuder med en tilltagande ljudstyrka. Utan avbrott ljuder larmet i en minut. Larmet stängs med vilken knapp som helst. Om du trycker på SNOOZE/LIGHT, aktiveras återväckningen. Om åtta minuter går larmet igen. INNE- OCH UTETEMPERATUR Gör upprepade tryck på IN/OUT för inne-, ute- och gemensam visning av temperaturer. När automatiken är aktiv kommer inne- och utetemperaturen att visas växelvis i några sekunder. Avsluta med att trycka på IN/OUT. 8 HÖGSTA OCH LÄGSTA TEMPERATURER Tryck på IN/OUT och välj inne- eller utetemperatur. Tryck upprepat på MEMORY för att rulla fram aktuell högsta och lägsta temperatur i minnet. För att rensa minnet, välj inne- och utetemperaturvisning och håll MEMORY knappen inne i två sekunder för vald bild. BORTKOPPLING AV SIGNALER Om bilden med visning av utetemperatur av någon anledning blir tom, håll IN/UT knappen intryckt i två sekunder för att tvinga fram omedelbar sökning. Om det inte lyckas, kontrollera att sensorn är på plats. Försäkra dig om att överföringen är inom räckvidden och inget föremål stör eller är i vägen. MOTTAGNINGSSTÖRNINGAR Signaler från hushållsapparater, såsom dörrklockor, tjuvlarm mm. kan störa signalen för denna produkt och orsaka tillfälliga mottagningsstörningar. Det är normalt och påverkar inte den allmänna funktionen. Överföring och mottagning av temperaturavläsning blir normal så snart störningen är bruten.

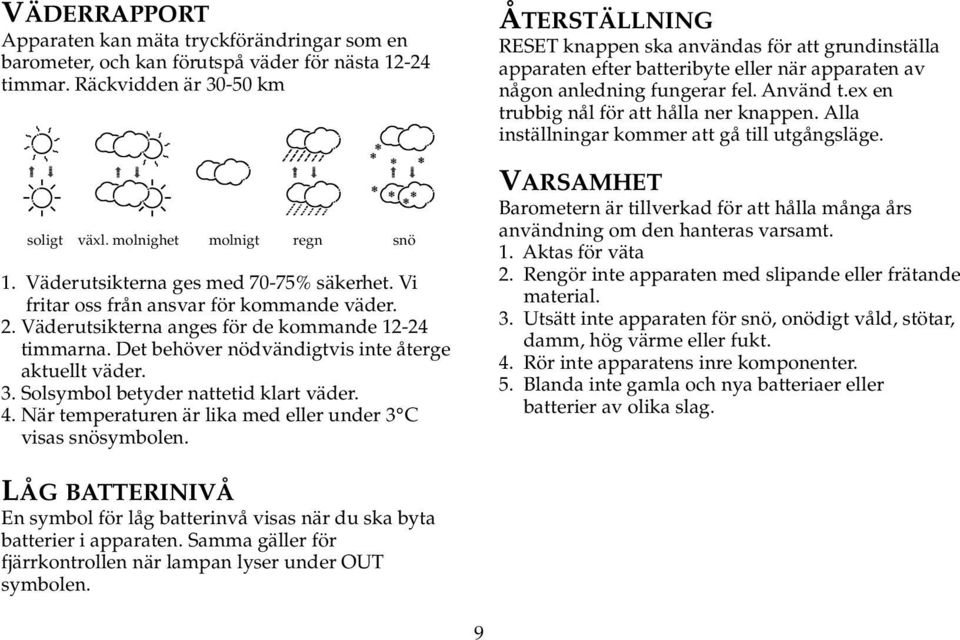

9 VÄDERRAPPORT Apparaten kan mäta tryckförändringar som en barometer, och kan förutspå väder för nästa timmar. Räckvidden är km soligt växl. molnighet molnigt regn snö 1. Väderutsikterna ges med 70-75% säkerhet. Vi fritar oss från ansvar för kommande väder. 2. Väderutsikterna anges för de kommande timmarna. Det behöver nödvändigtvis inte återge aktuellt väder. 3. Solsymbol betyder nattetid klart väder. 4. När temperaturen är lika med eller under 3 C visas snösymbolen. ÅTERSTÄLLNING RESET knappen ska användas för att grundinställa apparaten efter batteribyte eller när apparaten av någon anledning fungerar fel. Använd t.ex en trubbig nål för att hålla ner knappen. Alla inställningar kommer att gå till utgångsläge. VARSAMHET Barometern är tillverkad för att hålla många års användning om den hanteras varsamt. 1. Aktas för väta 2. Rengör inte apparaten med slipande eller frätande material. 3. Utsätt inte apparaten för snö, onödigt våld, stötar, damm, hög värme eller fukt. 4. Rör inte apparatens inre komponenter. 5. Blanda inte gamla och nya batteriaer eller batterier av olika slag. LÅG BATTERINIVÅ En symbol för låg batterinvå visas när du ska byta batterier i apparaten. Samma gäller för fjärrkontrollen när lampan lyser under OUT symbolen. 9

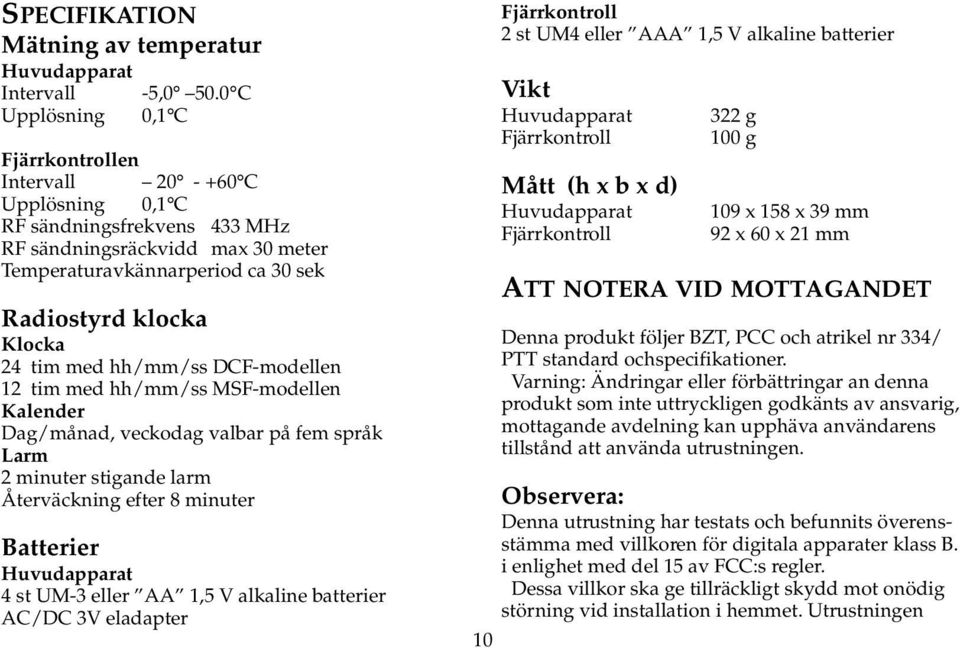

10 SPECIFIKATION Mätning av temperatur Huvudapparat Intervall -5, C Upplösning 0,1 C Fjärrkontrollen Intervall C Upplösning 0,1 C RF sändningsfrekvens 433 MHz RF sändningsräckvidd max 30 meter Temperaturavkännarperiod ca 30 sek Radiostyrd klocka Klocka 24 tim med hh/mm/ss DCF-modellen 12 tim med hh/mm/ss MSF-modellen Kalender Dag/månad, veckodag valbar på fem språk Larm 2 minuter stigande larm Återväckning efter 8 minuter Batterier Huvudapparat 4 st UM-3 eller AA 1,5 V alkaline batterier AC/DC 3V eladapter Fjärrkontroll 2 st UM4 eller AAA 1,5 V alkaline batterier Vikt Huvudapparat Fjärrkontroll Mått (h x b x d) Huvudapparat Fjärrkontroll 322 g 100 g 109 x 158 x 39 mm 92 x 60 x 21 mm ATT NOTERA VID MOTTAGANDET Denna produkt följer BZT, PCC och atrikel nr 334/ PTT standard ochspecifikationer. Varning: Ändringar eller förbättringar an denna produkt som inte uttryckligen godkänts av ansvarig, mottagande avdelning kan upphäva användarens tillstånd att använda utrustningen. Observera: Denna utrustning har testats och befunnits överensstämma med villkoren för digitala apparater klass B. i enlighet med del 15 av FCC:s regler. Dessa villkor ska ge tillräckligt skydd mot onödig störning vid installation i hemmet. Utrustningen 10

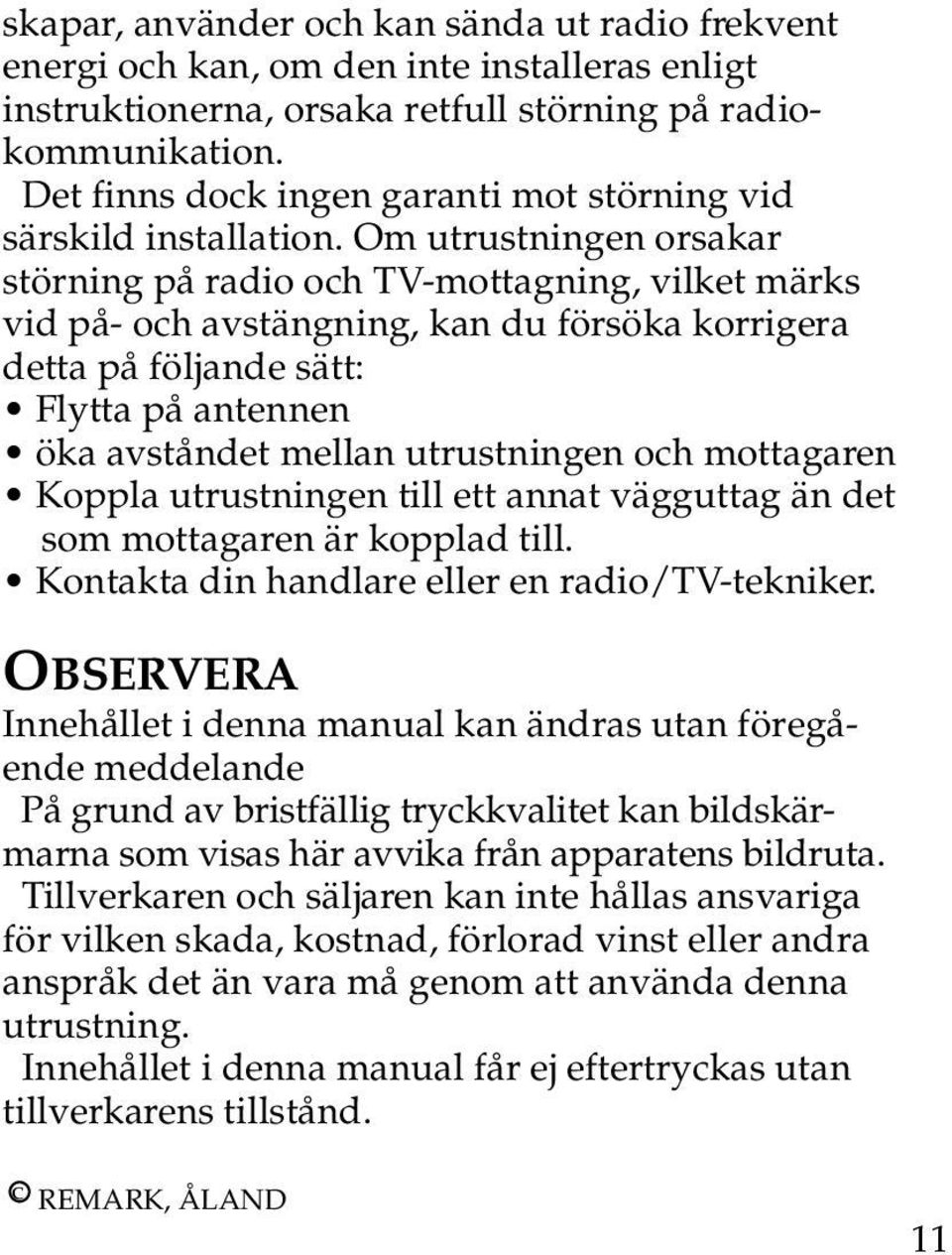

11 skapar, använder och kan sända ut radio frekvent energi och kan, om den inte installeras enligt instruktionerna, orsaka retfull störning på radiokommunikation. Det finns dock ingen garanti mot störning vid särskild installation. Om utrustningen orsakar störning på radio och TV-mottagning, vilket märks vid på- och avstängning, kan du försöka korrigera detta på följande sätt: Flytta på antennen öka avståndet mellan utrustningen och mottagaren Koppla utrustningen till ett annat vägguttag än det som mottagaren är kopplad till. Kontakta din handlare eller en radio/tv-tekniker. OBSERVERA Innehållet i denna manual kan ändras utan föregående meddelande På grund av bristfällig tryckkvalitet kan bildskärmarna som visas här avvika från apparatens bildruta. Tillverkaren och säljaren kan inte hållas ansvariga för vilken skada, kostnad, förlorad vinst eller andra anspråk det än vara må genom att använda denna utrustning. Innehållet i denna manual får ej eftertryckas utan tillverkarens tillstånd. C REMARK, ÅLAND 11
