1 INSTALLATIONSINSTRUKTION BRAND- BLOCK SKYDDS 1

2 2

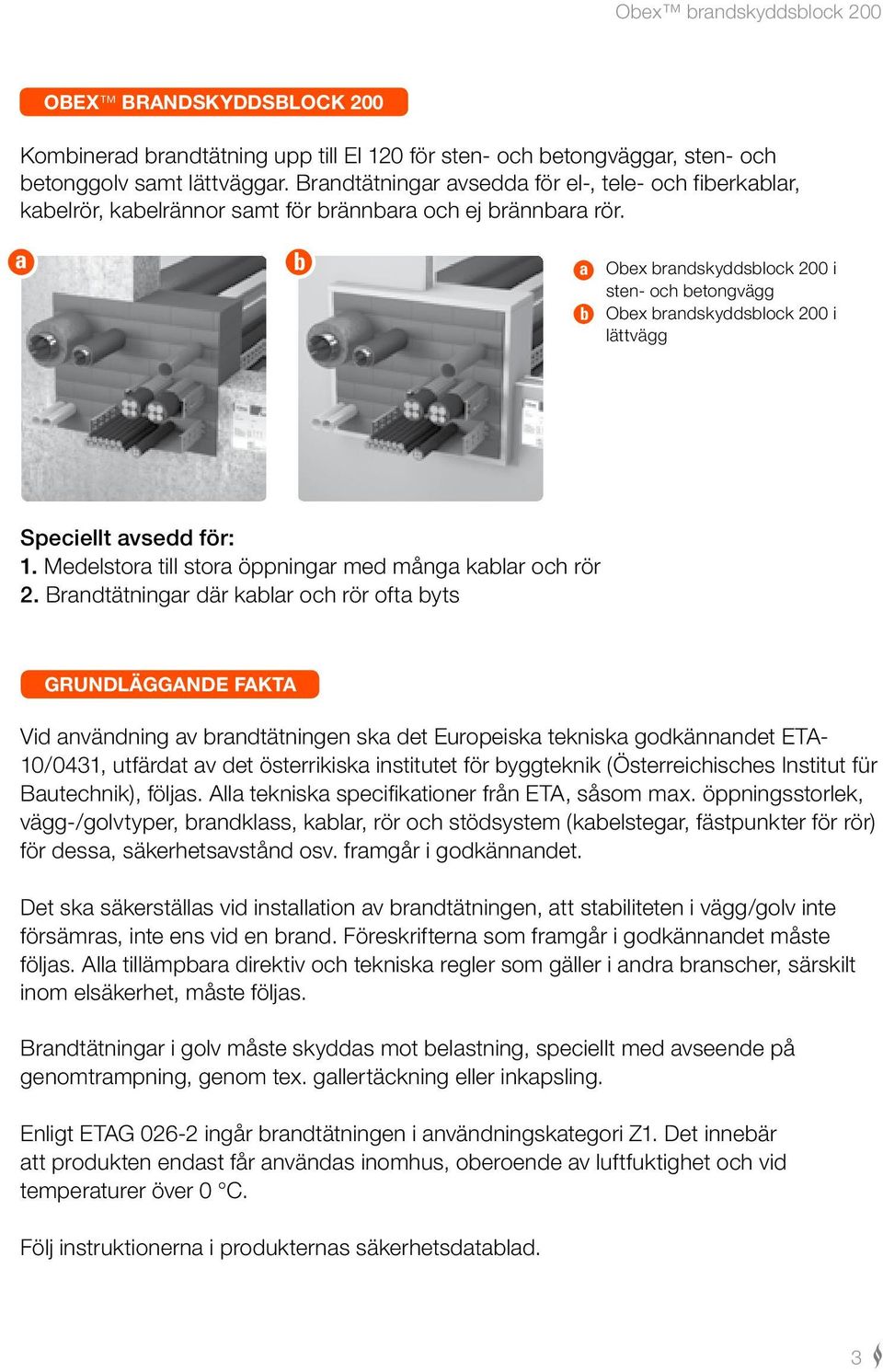

3 OBEX brandskyddsblock 200 Kombinerad brandtätning upp till EI 120 för sten- och betongväggar, sten- och betonggolv samt lättväggar. Brandtätningar avsedda för el-, tele- och fiberkablar, kabelrör, kabelrännor samt för brännbara och ej brännbara rör. a b a b Obex brandskyddsblock 200 i sten- och betongvägg Obex brandskyddsblock 200 i lättvägg Speciellt avsedd för: 1. Medelstora till stora öppningar med många kablar och rör 2. Brandtätningar där kablar och rör ofta byts GRUNDLÄGGANDE FAKTA Vid användning av brandtätningen ska det Europeiska tekniska godkännandet ETA- 10/0431, utfärdat av det österrikiska institutet för byggteknik (Österreichisches Institut für Bautechnik), följas. Alla tekniska specifikationer från ETA, såsom max. öppningsstorlek, vägg-/golvtyper, brandklass, kablar, rör och stödsystem (kabelstegar, fästpunkter för rör) för dessa, säkerhetsavstånd osv. framgår i godkännandet. Det ska säkerställas vid installation av brandtätningen, att stabiliteten i vägg/golv inte försämras, inte ens vid en brand. Föreskrifterna som framgår i godkännandet måste följas. Alla tillämpbara direktiv och tekniska regler som gäller i andra branscher, särskilt inom elsäkerhet, måste följas. Brandtätningar i golv måste skyddas mot belastning, speciellt med avseende på genomtrampning, genom tex. gallertäckning eller inkapsling. Enligt ETAG ingår brandtätningen i användningskategori Z1. Det innebär att produkten endast får användas inomhus, oberoende av luftfuktighet och vid temperaturer över 0 C. Följ instruktionerna i produkternas säkerhetsdatablad. 3

4 INGÅENDE KOMPONENTER Beskrivning Artikelnr. 1. Obex brandskyddsblock 200 Obex fire protection block 200 (144 x 60 x 200 mm) Obex brandskyddsblock 200 vakuumförpackat Obex fire protection block 200 vaccum packed (144 x 60 x 200 mm) Obex brandskyddsmassa Obex fire protection mastic 310 ml Obex brandskyddsskum Obex fire protection foam 380 ml Obex brandskyddsremsa inklusive 40 stålclips Obex fire protection wrap (5000 x 150 x 3 [mm]) including 40 steel clips Obex randtätningsetikett ETA, Finland Obex identification plate ETA, Finland

5 TILBEHÖR Beskrivning Artikelnr. 1. Kniv med sågtandat blad, smal Knife with serrated blade, narrow Kniv med sågtandat blad, bred Knife with serrated blade, wide Patronspruta för massa Mastic dispenser 310 ml Installationstejp Installation tape Patronspruta för skum, automatisk Foam dispenser automatic 380 ml Patronspruta för skum, manuell Foam dispenser manual 380 ml Mixerrör Mixer attachment 380 ml, 12 pcs Förlängningsmunstycke till mixerrör Extension Nozzle for mixer, 12 pcs Handskar Gloves, 6 pcs

6 INSTALLATION ETA-godkännandet 10/0431 och respektive nationella bestämmelser ska följas när brandtätningen installeras Rengör öppningen. 5 6 Ta bort skyddsfilmen från Obex brandskyddsblock 200 och installera dem i lager (som i en tegelvägg, dvs. med en förskjutning lager-på-lager av de vertikala fogarna) så att de sitter tätt i öppningen. Anpassa Obex brandskyddsblock 200 till önskad storlek vid kablar, rör och stödsystem. Smalare öppningar kan tätas med Obex brandskyddsblock 200 vakuumförpackat. Sätt i så fall i ett oöppnat Obex brandskyddsblock 200 vakuumförpackat i öppningen. När förpackningen öppnas expanderar Obex brandskyddsblock 200 vakuumförpackat till standardstorlek. Förpackningen kan ligga kvar inuti brandtätningen och behöver bara tas bort på båda sidorna så att det är i nivå med ytan på brandtätningen. Eventuella hål eller glipor mellan kablar/rör samt öppna fogar måste fyllas med Obex brandskyddsmassa till minst 20 mm djup på båda sidorna. Vertikala och horisontella fogar mellan Obex brandskyddsblock 200 samt skarven mellan genomföringens öppning och Obex brandskyddsblock 200 behöver inte fyllas. Områden med kablar/rör/ stödsystem eller trånga öppningar mellan Obex brandskyddsblock 200 och genomföringens öppning kan alternativt fyllas med Obex brandskyddsskum. Fyllnadsdjupet måste vara lika med tätningens tjocklek. Max. yta som kan fyllas med Obex brandskyddsskum är 450 mm x 500 mm (bredd x höjd). (Se installation av Obex brandskyddsskum). 6

7 ANVÄNDNING AV Obex brandskyddsmassa eller Obex brandskyddsremsa Brandklass EI 90 För brandklass EI 90 krävs i vissa fall ytterligare åtgärder (se tabellen med brandklasser). Två metoder finns i detta avseende. Metod 1: Applicera en sträng med Obex brandskyddsmassa på båda sidorna av brandtätningen på kablarna, minst 5 mm tjock och med en bredd på minst 30 mm (se fig. 5). Metod 2: Alternativt kan kablar, rör och stödsystem lindas med Obex brandskyddsremsa (se fig. 6). För installation, se brand klass EI 120 utan arbetssteg 1. Brandklass EI 120 För brandklass EI 120 ska kablar och stödsystem i vissa fall lindas med Obex brandskyddsremsa. Skär av en tillräcklig längd Obex brandskyddsremsa och avlägsna den vita skyddsfolien. Steg 1: Vira ett lager Obex brandskyddsremsa som är minst 100 mm brett på kablar och rör på båda sidor av brandtätningen (se fig. 7). Steg 2: Vira sedan en remsa med Obex brandskyddsremsa som är minst 150 mm bred runt kablar, rör och stödsystem på båda sidorna av brandtätningen. Den självhäftande sidan måste appliceras mot kablarna, rören och stödsystemen så att glasfiberväven är på utsidan. (se fig. 8). Början och slutet av Obex brandskyddsremsa ska fästas med minst två stålclips eller ståltråd (Ø 1 mm). Längden på överlappningen måste vara minst 45 mm. Flera remsor kan också viras en efter en. Längden på överlappningen ska vara minst 45 mm. Överlappningarna skall också fästas med stålclips eller ståltråd. 7

8 Obex brandskyddsblock 200 För brandklass EI 90 För brandklass EI 120 > Fig. 5, Metod 1: Obex brandskyddsmassa på kablar/rör Fig. 7, Steg 1: Obex brandskyddsremsa 0 10 > på kablar/rör/stödsystem 45 mm 45 mm Fig. 6, Metod 2: Obex brandskyddsremsa runt kablar/rör/stödsystem Fig. 8, Steg 2: Obex brandskyddsremsa runt kablar/rör/stödsystem

9 INSTALLATION av Obex brandskyddsskum ETA-godkännandet 11/0206 och respektive nationella bestämmelser ska följas när brandtätningen installeras. Tryck aldrig ut materialet med våld om blandaren är tilltäppt, då kan du förstöra tuben eller patronsprutan. Använd lämpliga skyddshandskar och skyddskläder för arbetet Rengör öppningen. Kartong, plastfolie eller tejp kan användas som formsättning och lämnas kvar på ytan. Ta bort locket bak på tuben. Sätt in tuben i patronsprutan och håll den i upprätt läge. Ta bort det främre locket och skruva dit mixerröret. Håll tuben med mixerröret i upprätt läge. Tryck ut och släng det första materialet tills en jämn blandning kommer ut ur mixern. Använd inte våld om mixern är tilltäppt! Fyll öppningen från baksida till framsida och nerifrån och upp. Håll mixerrörets spets ovanför skummet. Efter ett avbrott på ca 50 sekunder stelnar skummet i mixern och mixertillbehöret måste ersättas Efter ca 2 minuter kan överflödigt skum skäras bort med en kniv. Se till att inte skada kablarna. Installationen är färdig. För uppgradering av genomföringen kan kablar dras genom befintligt brandskyddsskum. Där eventuella hål eller glipor uppstått, måste dessa fyllas med Obex brandskyddsskum. 9

10 Uppgradering av installation Ta bort tillräckligt många Obex brandskyddsblock 200 från brandtätningen för att ge plats för nya kablar/rör/stödsystem. När kablar/rör/stödsystem dragits igenom anpassas de tidigare borttagna Obex brandskyddsblock 200 till lämplig storlek så att de kan sättas tillbaka i öppningen med en tät passform. Obex brandskyddsskum kan användas för att täta runt nya kablar/rör/stödsystem. Alternativt kan ett lämpligt skär-/borrverktyg användas för att göra en tillräckligt stor öppning i brandtätningen för nya kablar/rör/stödsystem (följ skyddsåtgärder och säkerhetsföreskrifter). Individuella kablar/rör kan tryckas igenom i skarvarna mellan Obex brandskyddsblock 200. Säkerställ att den uppgraderade installationen uppfyller kraven i enlighet med ETA. tips Vi rekommenderar att du använder en sågtandad kniv (bred eller smal) för en optimal anpassning av Obex brandskyddsprodukter (se tillbehör). Obex brandskyddsmassa kan efter applicering slätborstas med en borste fuktad med vatten. Enmansinstallation är också möjlig för tätningar i golv. I smala öppningar kan Obex brandskyddsblock 200 vakuumförpackat användas (se ingående komponenter). Efter att förpackningen öppnats expanderar Obex brandskyddsblock 200 vakuumförpackat till standardstorlek. Brandtätningen kan målas över med emulsionsfärg. KOMPLETTERANDE NATIONELLA KRAV Nationella byggregler kan gälla. Kontakta ditt lokala Roxtec kontor för mer information. 10

11 ALLMÄNNA INSTRUKTIONER Kablar, rör och kabelrör ska fästas på kabelrännor och kabelstegar eller i annan form av stödsystem i enlighet med gällande regler. Stödsystemen för rör och kablar (kabelrännor och stegar) och tillhörande stöd eller fästanordningar ska vara av stål och fästas på båda sidorna av brandtätningarna så att en ytterligare mekanisk påfrestning vid brand inte kan påverka brandtätningen under den tidsperiod som anges i den tillämpliga brandklassen. I detta avseende måste tekniska regler och specifikationer från stödsystemens och fästanordningarnas tillverkare följas. Kabelrännor och kabelstegar kan också ledas genom brandtätningen. Kabelrör ska tätas med mineralull eller Obex brandskyddsskum i båda ändarna för röktäthet. Fyllnadsgraden av kablar, rör, stödsystem får vara max. 60 % av öppningens area. Det första kabelstödet ska monteras max. 200 mm från brandtätningen för vägg- och golvinstallation (för golv krävs endast stöd på ovansidan). Den första stödpunkten för rör ska monteras max. 750 mm från brandtätningen vid vägginstallation och 1200 mm vid golvinstallation (för golv krävs endast stöd på ovansidan). 11

12 Fig. 1: Stödsystem för kablar och rör i väggar. Fig. 2: Stödsystem för kablar och rör i golv. 1 Sten- och betongvägg 1 Rör 2 Rör 2 Första rörstöd 3 4 Första rörstöd Obex brandskyddsblock Sten- och betonggolv Obex brandskyddsblock Stödsystem för kablar, kabelrör 5 Stödsystem för kablar, kabelrör 6 Första stödpunkten 6 Första stödpunkten L = Isoleringens längd, se fig. 1 b = Brandtätningens minsta tjocklek beroende på brandklass 12

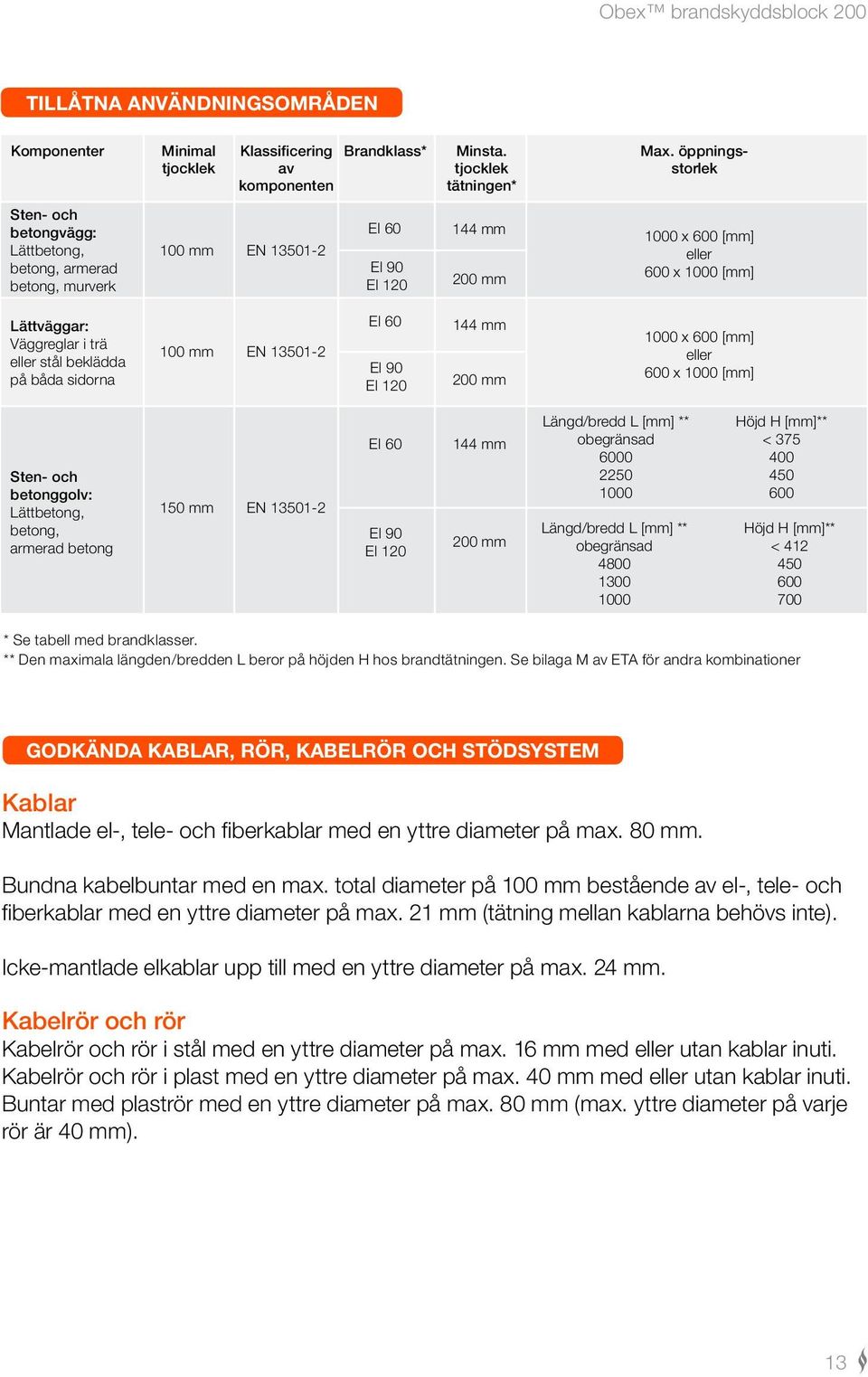

13 Tillåtna ANVÄNDNINGSOMRÅDEN Komponenter Minimal tjocklek Klassificering av komponenten Brandklass* Minsta. tjocklek tätningen* Max. öppningsstorlek Sten- och betongvägg: Lättbetong, betong, armerad betong, murverk 100 mm EN EI 60 EI 90 EI mm 200 mm 1000 x 600 [mm] eller 600 x 1000 [mm] Lättväggar: Väggreglar i trä eller stål beklädda på båda sidorna 100 mm EN EI 60 EI 90 EI mm 200 mm 1000 x 600 [mm] eller 600 x 1000 [mm] Sten- och betonggolv: Lättbetong, betong, armerad betong 150 mm EN EI 60 EI 90 EI mm 200 mm Längd/bredd L [mm] ** obegränsad Längd/bredd L [mm] ** obegränsad Höjd H [mm]** < Höjd H [mm]** < * Se tabell med brandklasser. ** Den maximala längden/bredden L beror på höjden H hos brandtätningen. Se bilaga M av ETA för andra kombinationer GODKÄNDA KABLAR, RÖR, KABELRÖR OCH STÖDSYSTEM Kablar Mantlade el-, tele- och fiberkablar med en yttre diameter på max. 80 mm. Bundna kabelbuntar med en max. total diameter på 100 mm bestående av el-, tele- och fiberkablar med en yttre diameter på max. 21 mm (tätning mellan kablarna behövs inte). Icke-mantlade elkablar upp till med en yttre diameter på max. 24 mm. Kabelrör och rör Kabelrör och rör i stål med en yttre diameter på max. 16 mm med eller utan kablar inuti. Kabelrör och rör i plast med en yttre diameter på max. 40 mm med eller utan kablar inuti. Buntar med plaströr med en yttre diameter på max. 80 mm (max. yttre diameter på varje rör är 40 mm). 13

14 GODKÄNDA KABLAR, RÖR, KABELRÖR OCH STÖDSYSTEM Stödsystem Kabelrännor (perforerade eller icke-perforerade) i stål, med eller utan beläggning. Kabelstegar av stål, med eller utan beläggning. Klassificering enligt EN på minst A2-s1, d0. Ej brännbara rör med mineralullsisolering Rör i koppar, stål, rostfritt stål och gjutjärn är tillåtna med en yttre diameter på max. 54 mm. Rörväggens nominella tjocklek som anges i diagram 1 måste följas. Lokal isolering (endast i området runt brandtätningen) som ej löper genom hela brandtätningen (LI) eller som dras genom brandtätningen (LS) måste bestå av mineralull med en minsta densitet av 90 kg/m³. Isoleringens tjocklek måste vara minst 30 mm. Isolering av hela rörlängden som ej löper genom brandtätningen (CI) eller som dras genom brandtätningen (CS) måste bestå av mineralull med en minsta densitet av 90 kg/m³. Isoleringens tjocklek måste vara minst 30 mm. För rör upp till en yttre diameter på 18 mm behövs ingen isolering. Alternativt kan dock mineralullsisolering användas enligt villkoren ovan. Mineralullsisolering måste fästas med ståltråd (diameter ca 0,8 mm, 6 varv per meter). Alternativt kan mineralullsisolering förses med en mantel av plåt (tjocklek 0,4 till 1 mm) eller plastfilm (tjocklek 0,35 till 1 mm). Ej brännbara rör med AF/Armaflex-isolering Rör i koppar, stål, rostfritt stål och gjutjärn får användas med en yttre diameter på max. 88,9 mm. Rörväggens nominella tjocklek som anges i diagram 2 ska följas. Lokal isolering (endast i området runt brandtätningsen) eller användande av isolering över hela rörets längd måste utföras med AF/Armaflex (Armacell GmbH, Münster) och dras genom brandtätningen (LS eller CS). Minimilängden i båda fallen är 500 mm på båda sidorna av brandtätningen. Brännbara rör Polyvinylkloridrör utan mjukgörare (PVC-U) enligt EN och DIN 8061/8062 är tillåtna med en yttre diameter på max. 50 mm. Rörväggens nominella tjocklek som anges i diagram 3 måste beaktas. Rör av polyeten (PE) enligt EN och DIN 8074/8075, är tillåtna med en yttre diameter på max. 50 mm. Rörväggens nominella tjocklek som anges i diagram 4 måste beaktas. 14

15 Diagram 1 Ej brännbara rör av koppar, stål, rostfritt stål eller gjutjärn som är isolerade med mineralull genom brandtätningen(ls, CS) eller som ej löper genom brandtätningen (LI, CI). Fall Mineralullens densitet Mineralullens tjocklek Rörväggens tjocklek [mm] Alternativt utan isolering LI 90 kg/m 3 30 mm LS 90 kg/m 3 30 mm CI 90 kg/m 3 30 mm CS 90 kg/m 3 30 mm Diagram 2 Yttre rördiameter, [mm] Ej brännbara rör av koppar, stål, rostfritt stål eller gjutjärn som är isolerade med AF/Armaflex genom brandtätningen(ls, CS) minsta längd 500 mm på båda sidorna av brandtätningen. Rörväggens tjocklek [mm] Tillåten tjocklek på isoleringen Tjocklek på isoleringen: mm Tjocklek på isoleringen: mm Tjocklek på isoleringen: mm Tjocklek på isoleringen: 41.5 mm Yttre rördiameter, [mm] Diagram 3 Diagram 4 Brännbara rör av PVC-U Brännbara rör av PE-HD Rörväggens tjocklek [mm] 2 Rörväggens tjocklek [mm] Yttre rördiameter, [mm] Yttre rördiameter, [mm] 15

16 MINSTA AVSTÅND a1 a1 Ej brännbara rör utan isolering a2 a3 a3 a2 Kablar/kabelstödsystem a3 a2 a3 a3 a3 a2 Isolerade ej brännbara rör a3 a3 a3 Brännbara rör a2 a2 Förklaring- avstånd a1: Kabel, rör, kabelrör, stödsystem övre kant av brandgenomföringen a2: Kabel, rör, kabelrör, stödsystem sida eller nedre kant av brandgenomföring a3: Kabel, rör, kabelrör, stödsystem kabel, rör, kabelrör, stödsystem Kablar, rör, kabelrör och stödsystem Kablar, kabelstödsystem och kabelrör Ej brännbara rör isolerade med mineralull Ej brännbara rör tätade med AF/Armaflex Ej brännbara rör utan isolering a1 a2 a3 50 mm 0 mm 35 mm 35 mm 0 mm 0 mm 35 mm 35 mm Kablar/kabelstödsystem och kabelrör, horisontellt Kablar/kabelstödsystem och kabelrör, vertikalt Ej brännbara rör utan isolering Andra kablar, rör, kabelrör och stödsystem Ej brännbara rör isolerade med mineralull Ej brännbara rör utan isolering Andra kablar, rör, kabelrör och stödsystem Ej brännbara rör isolerade med AF/Armaflex (tjocklek > 9 mm) Ej brännbara rör isolerade med AF/Armaflex (tjocklek > 9 mm) Ej brännbara rör utan isolering Andra kablar, rör, kabelrör och stödsystem Ej brännbara rör utan isolering Andra kablar, rör, kabelrör och stödsystem 0 mm 50 mm 60 mm 50 mm 0 mm 60 mm 50 mm 35 mm 50 mm 60 mm 50 mm 60 mm 60 mm Brännbara rör 50 mm 50 mm Brännbara rör Ej brännbara rör utan isolering Andra kablar, rör, kabelrör och stödsystem 50 mm 60 mm 50 mm Mellan två brandtätningar 100 mm 16

17 BRANDKLASS KOMBINERAD BRANDTÄTNING Installation i lättväggar eller sten- och betongväggar med en tjocklek på > 100 mm eller i sten- och betonggolv med en tjocklek på > 150 mm. Kablar, kabelrör, rör MINSTA TJOCKLEK PÅ BRANDTÄTNINGEN b = 144 mm b = 200 mm Mantlade el-, tele-, fiberkablar med en yttre diameter på max. 0 mm < O < 21 mm E 60 EI 60 E 120 EI 90 / EI 120 2) Mantlade el-, tele-, fiberkablar med en yttre diameter på max. 21 mm < O < 50 mm E 60 EI 60 E 120 Väggar: EI 90 / EI 120 2) Golv: EI 90 1) eller 2) / EI 120 2) Kabel Mantlade el-, tele-, fiberkablar med en yttre diameter på max. 50 mm < O < 80 mm E 60 EI 60 E 120 EI 90 1) eller 2) / EI 120 2) Bundna kabelbuntar med en yttre diameter på max. 100 mm bestående av mantlade el-, tele-, fiberkablar med en yttre diameter på max. 21 mm E 60 EI 60 E 120 EI 90 / EI 120 2) Icke-mantlade elkablar med en yttre diameter på max. 24 mm E 60 Väggar: EI 45 Golv: EI 60 E 120 EI 60 Kabelrör/ rör med en yttre diameter på max. 16 mm med eller utan kablar i. E 60-U/C EI 60-U/C E 120-U/C EI 120-U/C Kabelrör* Kabelrör/rör i plast med en yttre diameter på max. 40 mm, eller buntar med plaströr med en yttre diameter på max. 80 mm (yttre diameter på max. 40 mm på varje kabelrör), i båda fallen med eller utan kablar i. E 60-U/C EI 60-U/C E 120-U/C EI 120-U/C Ej brännbara rör utan isolering med en yttre diameter på max. 18 mm E 60-C/U EI 60-C/U E 120-C/U EI 60-C/U Rör** Ej brännbara rör isolerade med mineralull med en yttre diameter på max. 88,9 mm Ej brännbara rör isolerade med AF/Armaflex (tjocklek på isolering > 9 mm) med en yttre diameter på max. 88,9 mm E 60-C/U EI 60-C/U E 60-C/U EI 60-C/U E 120-C/U Väggar: EI 90-C/U Golv: EI 120-C/U E 120-C/U EI 90-C/U Brännbara rör med en yttre diameter på max. 50 mm E 60-U/C EI 60-U/C E 120-U/C EI 120-U/C 1) En minst 5 mm tjock sträng med Obex brandskyddsmassa över en sträcka om minst 30 mm på båda sidor ska läggas runt kablar/rör/kabelrör och stödsystem som dras igenom brandtätningen 2) Kablarna, kabelbuntarna och stödsystemen ska lindas på båda sidor av brandtätningen med Obex brandskyddsremsa. * Båda ändarna måste göras röktäta med Obex brandskyddsmassa eller mineralull. ** Se rördiagrammen för tillåtna tjocklekar på isoleringen. Obs: För brandtätningar för brännbara rör krävs i Tyskland klass EI... (U/U) eller EI... (U/C) (för dricksvattenledningar, uppvärmnings- och kylledningar ø 110 mm). För brandtätningssystem för ej brännbara rör (smältpunkt C) krävs i Tyskland klass EI... (C/U) se Bauregelliste A, del 1, tabell 2. Brandtålighet klass EI... (U/U) täcker brandtålighetsklass EI (U/C). 17

18 INSTALLATION I STEN- OCH BETONGVÄGGAR OCH STEN- OCH BETONGGOLV Om tjockleken på sten- och betongväggen eller golvet, i området där brandtätningen installerats, är mindre än den minsta tjockleken som krävs för tätningen, ska en beklädnad utföras (se fig. 5) eller tilläggsskiva (se fig. 3 och 4) av ej brännbart material såsom gips, silikat eller kalciumsilikat (klass A2-s1, d0 eller A1 enligt EN ) placeras så att Obex brandskyddsblock 200 ligger mot beklädnaden eller tilläggsskivan och golvet/väggen över hela brandtätningens tjocklek. För att fästa beklädnadsdelarna (minst 2 x 12,5 mm eller 25 mm tjocka) eller tillägsskivan (minst 50 mm bred) måste skruvar och metallplugg eller expanderskruvar som är tillräckligt stora/långa och avsedda för materialet användas. I lättbetong ska skruvar för avsedda för detta användas utan pluggar. Minst två skruvar per skiva måste användas. Avståndet mellan skruvarna får högst vara 250 mm. De enskilda beklädnadsdelarna som installeras i väggar i öppningar som är mindre än 320 mm x 320 mm, måste klämmas ihop och centreras i öppningen. Fastsättning med skruvar krävs ej. Fogen mellan sten- och betongväggen och beklädnaden måste tätas, till exempel med gipsbruk. Områden i brandtätningen i golv utan kablar/rör/kabelrör/stödsystem med en längd på över 180 mm / 250 mm (tätningstjocklek b = 144 mm) eller 250 mm / 500 mm (tätningstjocklek b = 200 mm) måste stödjas med stålkomponenter under brandtätningen (minimimått 40 mm x 2 mm) var 180:e mm (brandtätningens tjocklek b = 144 mm) var 250:e mm eller 500:e mm (brandtätningens tjocklek b = 200 mm), se bild. 4 och 5. För brandtätningar med en tjocklek b = 144 mm kan en glasväv sättas in i de horisontella fogarna (se bild. 4) istället för stålkomponenten. I områden med kablar/rör/kabelrör/stödsystem behövs inget ytterligare stöd. För att fästa stålkomponenter måste skruvar och metallplugg eller expanderskruvar som är tillräckligt stora/långa och avsedda för underlaget användas. I lättbetonggolv måste en gängad stav (minst M6), brickor och muttrar användas på båda sidorna av golvet. Brandtätningar i golv måste skyddas mot belastning, speciellt med avseende på genomtrampning, genom tex. gallertäckning eller inkapsling. 18

19 INSTALLATION I LÄTTVÄGGAR Om tjockleken på lättväggen i området där brandtätningen finns är mindre än den minsta tjockleken som krävs för brandtätningen, ska antingen en beklädnad (se fig. 5) eller en tilläggsskiva (se fig. 4) av ej brännbart material såsom gips, silikat- eller kalciumsilikat (klass A2-s1, d0 eller A1 i enlighet med EN ) användas runt hela öppningen. Obex brandskyddsblock 200 skall ligga an mot beklädnaden eller tilläggsskivan och väggen över hela brandtätningens tjocklek. För öppningar som är större än 320 x 320 mm storlek är det nödvändigt att förstärka öppningen med stålreglar. Väggskivorna måste fästas i stålreglarna enligt föreskrifter. För att fästa beklädnadsdelarna (minst 2 x 12,5 mm eller 25 mm tjocka) eller tillägsskivan (minst 50 mm bred) måste skruvar och metallplugg eller expanderskruvar som är tillräckligt stora/långa och avsedda för underlaget användas. Minst två skruvar per skiva måste användas. Avståndet mellan skruvarna får högst vara 250 mm. De enskilda beklädnadsdelarna som installeras i väggar i öppningar som är mindre än 320 mm x 320 mm, måste klämmas ihop och centreras i öppningen. Fastsättning med skruvar krävs ej. Fogen mellan lättväggen och beklädnaden ska tätas, till exempel med gipsbruk. För väggreglar av trä måste det finnas ett avstånd på minst 100 mm mellan brandtätningen och regeln. Hålrummet däremellan ska fyllas igen med mineralull (klassificering A2-s1, d0 eller A1 i enlighet med EN ). Väggreglarna ska vara minst 50 x 75 mm (bredd x djup). tilläggsskiva och beklädnad Fig. 3 Fig. 4 Fig. 5 Fig. 3: Fig. 4: Fig. 5: Tilläggsskiva för sten- betonggolv (placeras antingen på ena eller båda sidorna) Tilläggsskiva för sten- betonggolv och lättvägg (placeras antingen på ena eller båda sidorna) Beklädnad för lättväggar och sten- betongväggar (placeras centrerat i båda fallen) och samma för sten- betonggolv (placeras jämnt på ena sidan eller centrerat) 19

20 Stöd för brandtätningar i golv Längd/bredd L l 180 L l 180 l 180 l 180 Område utan kabel/rör/kabelrör/stödsystem obegränsadl 250 obegränsad l 250 Område med kabel/ rör/ kabelrör/ stödsystem Område utan kabel/ rör/ kabelrör/ stödsystem Område med kabel/ rör/ kabelrör/ stödsystem Område utan kabel/ rör/ kabelrör/ stödsystem Glasväv Höjd H Stålkomponent Fig. 4: (Tjocklek på tätningen b = 144 mm) Längd/bredd L l 500 l 500 l 250 obegränsad l 250 obegränsad l 250 Område Område Område Område Område Område utan kabel/rör/kabelrör/stödsystem utan kabel/ med kabel/ utan kabel/ med kabel/ utan kabel/ rör/kabelrör/stödrör/stödrör/stödrör/stödrör/stöd- rör/kabel- rör/kabel- rör/kabel- rör/kabelsystesystesystesystesystem Stålkomponent Höjd H Fig. 5: (Tjocklek på tätningen b = 200 mm) 20

21 Produktdata obex brandskyddsblock 200 Reaktion vid brandpåverkan i enlighet med EN : Klass E Transport/förvaring: Torrt, skyddat mot damm och endast i originalförpackningen Luftgenomsläpplighet: Q 600 < 6,61 m3/(h*m2) (vid 600 Pa differentialtryck) Teststandard: EN 1026 (testobjektets mått 355 x 550 x 200 mm, testad utan kabel/rör) Luftljudsisolering: D n,e,w (C;Ctr) = 68 (-4; -11) db Teststandard: EN ISO (testobjektets mått 360 x 360 x 200 [mm], testad utan kabel/rör) Värmeledningsförmåga: λ = W/(m*K) Teststandard: EN Motstånd mot statiskt differentialtryck: P max = Pa Teststandard: EN (testexemplarets mått 355 x 550 x 200 [mm], testad utan kabel/rör) TEST AV BRANDSÄKERHETSEGENSKAPER UNDER MILJÖPÅVERKAN Tillåtna miljöförhållanden: I enlighet med ETAG Användningskategori Z1 Produkter för användning inomhus, oberoende av luftfuktighet och vid temperaturer över 0 C. 21

22 Friskrivningsklausul Obex Firestop-lösningar ( Obex -systemet ) är produkter som kan bestå av olika komponenter. Var och en av komponenterna är nödvändiga för bästa prestanda i Obex -systemet. Obex -systemet har blivit certifierat för brandmotstånd. All sådan certifiering, och Obex -systemets förmåga att motstå brandfara, är beroende av alla komponenter som är installerade som en del av Obex -systemet. Alltså är certifieringen inte giltig och tillämpas inte såvida inte alla nödvändiga komponenter, som är installerade som en del av Obex systemet, är tillverkade av Roxtec eller av en tillverkare som är godkänd av Roxtec. Roxtec lämnar inte någon garanti beträffande Obex -system, förutom (I) om alla komponenter som installeras som en del av Obex systemet tillverkas av Roxtec eller av en tillverkare som godkänns av Roxtec och (II) köparen uppfyller (a) och (b) nedan. (a) Vid förvaring ska Obex -systemet eller delar därav hållas inomhus i torr miljö i sin originalförpackning vid temperaturer mellan +5 C till +30 C. (b) Installationen ska genomföras i enlighet med Obex -systemets installationsinstruktioner som tillhandahålls av Roxtec, som är gällande från tid till annan. Produktinformationen som tillhandahålls av Roxtex befriar inte köparen av Obex -system eller delar därav, från skyldigheten att oberoende avgöra lämpligheten av produkterna i den avsedda processen, installationen och/eller användningen. Roxtec lämnar inte någon garanti för Obex -system eller någon del därav och åtar sig inte något ansvar för några förluster eller skador överhuvudtaget, oavsett om de är direkta, indirekta, följdskador, utebliven vinst eller annat, som inträffar eller orsakas av Obex -systemet eller installationer som innehåller komponenter som inte tillverkas av Roxtec eller av en tillverkare som är godkänd av Roxtec och/eller för användning av Obex systemet på ett sätt eller för en annan ansökan än för vilken Obex -systemet var utformat eller avsett. Roxtec utesluter uttryckligen alla underförstådda garantier gällande säljbarhet och lämplighet för ett visst syfte och alla andra uttryckliga eller underförstådda påpekanden och garantier som fastställs i lag eller rättspraxis. Användaren avgör Obex -systemets lämplighet för den avsedda användningen och åtar sig alla risker och ansvar i samband därmed. Under inga omständigheter ska Roxtec vara ansvarig för indirekta skador, följdskador, straffskadestånd, särskilda eller indirekta skador. 22

23 23
