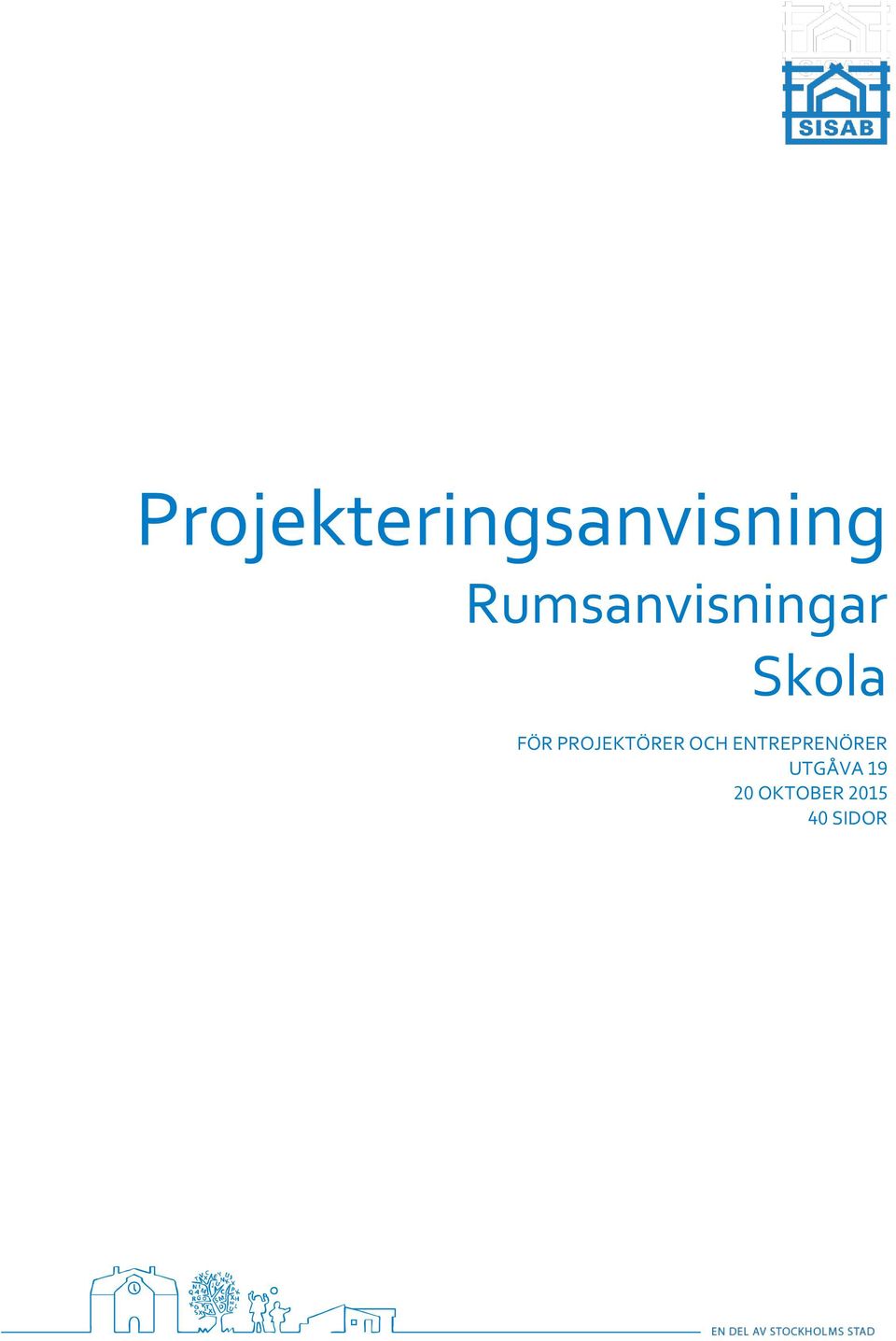

1 Projekteringsanvisning Rumsanvisningar Skola FÖR PROJEKTÖRER OCH ENTREPRENÖRER UTGÅVA OKTOBER SIDOR
2 Innehåll Viktig information läs detta först... 2 Rumsanvisningar skola... 3 Senaste revidering markeras med vertikal linje i vänstermarginalen. Skola -Utgåva 19 Sida 1 av 40
3 Viktig information läs detta först SISAB:s projekteringsanvisningar är till för att klarlägga de tekniska krav som företaget ställer utöver myndighetskrav och branschregler i gällande PBL, BBR, AMA och RA vid om- och nybyggnation samt i förvaltningen. Vilka delar av projekteringsanvisningarna som ska ingå beror av projektets anläggningsdelar och omfattning. Detta klargörs i varje projekt av SISAB:s projektansvarige. Vi arbetar med ständiga förbättringar ur ett hållbarhetsperspektiv, bland annat för att minska miljöbelastningen och erbjuda stadens skolor och förskolor sunda lärmiljöer. Miljö- och fuktkraven är inarbetade i respektive anvisning. SISAB har särskilda krav på kemiska produkter och andra byggprodukter. Vi har beslutat att använda Byggvarubedömningen (BVB) som system för produktval. Direktiv för hur BVB används anges i projekt och upphandlingar. Åtkomst till BVB fås genom licens eller på annat avtalat sätt. Vid nyproduktion har SISAB beslutat att alla projekt ska miljöcertifieras, i första hand enligt systemet Miljöbyggnad, nivå Silver. SISAB:s projekteringsanvisningar gäller parallellt med kriterierna för Miljöbyggnad. I de fall SISAB ställer högre krav än Miljöbyggnad är det SISAB:s krav som gäller. Om SISAB:s projekteringsanvisningar av någon anledning inte är möjliga att följa, alternativt om man finner bättre lösningar än i dem, ska varje avsteg dokumenteras skriftligt. Avsteg ska godkännas av SISAB:s projektansvarige, efter samråd med SISAB:s ansvarige för respektive anvisning. Avstegsprocessen gäller även avsteg från BVB. Hållbarhets-, utvecklings- och kommunikationsavdelningen är ansvarig för att SISAB:s projekteringsanvisningar utvärderas och uppdateras. Förslag på förändringar eller tillägg lämnas till anvisningsansvarig på SISAB. Skola -Utgåva 19 Sida 2 av 40
4 Rumsanvisningar skola Observera att Rumsanvisningarna ska läsas tillsammans med Projekteringsanvisningar Byggteknik och Akustik. Administrativa utrymmen Limmad plastmatta. Träsockel eller uppvikt plastmatta med avslutningslist. Vägg Målas. Glansbeteckning 6-10, matta ytor. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Ljudkrav på dörr till rektor och bitr. rektor. Se Akustikanvisning. Skola -Utgåva 19 Sida 3 av 40

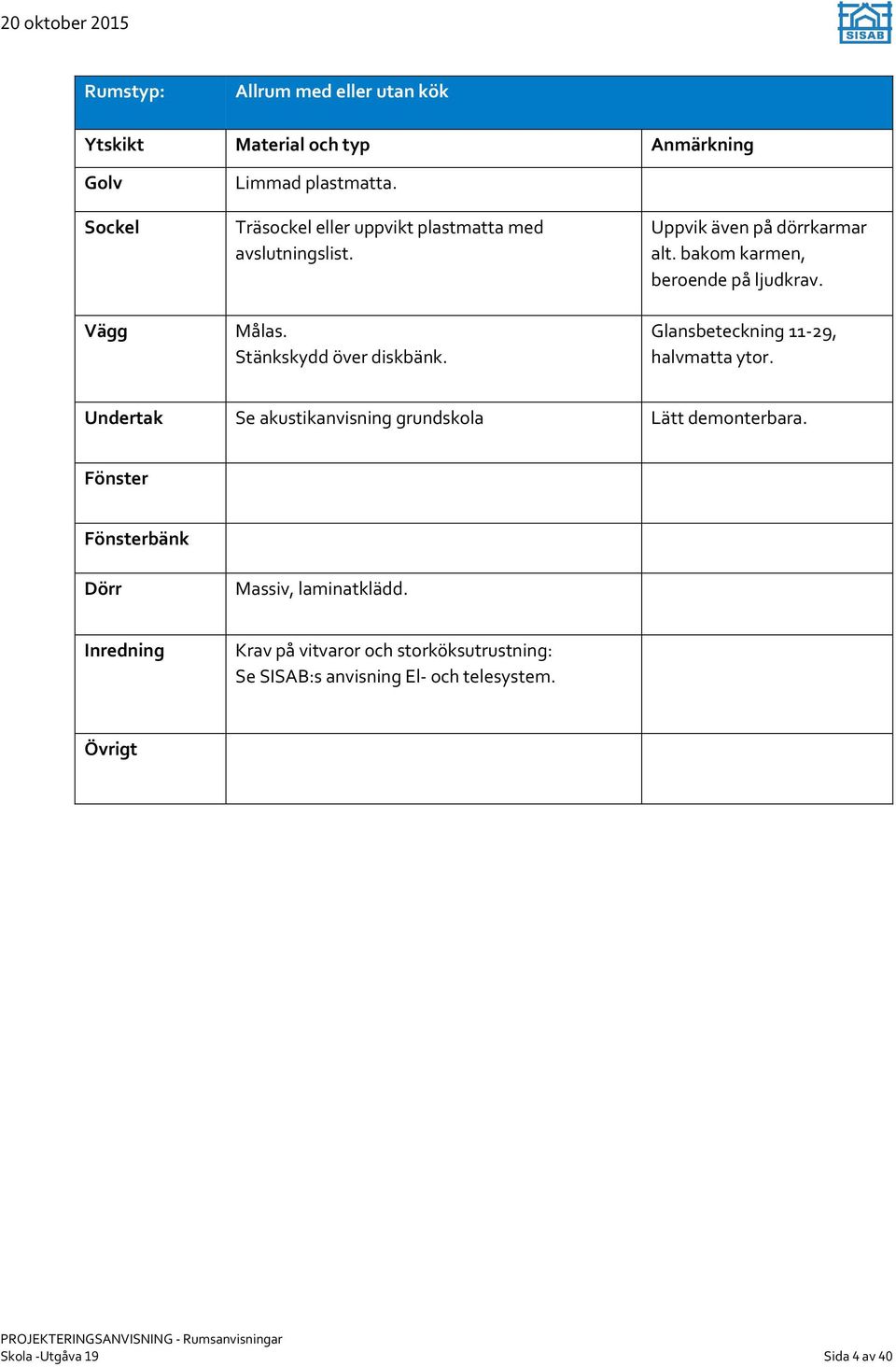

5 Allrum med eller utan kök Vägg Limmad plastmatta. Träsockel eller uppvikt plastmatta med avslutningslist. Målas. Stänkskydd över diskbänk. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Krav på vitvaror och storköksutrustning: Se SISAB:s anvisning El- och telesystem. Skola -Utgåva 19 Sida 4 av 40
6 Aula, Samlingssal Vägg Glansbeteckning 6-10, matta ytor. Undertak Se akustikanvisning grundskola bänk Akustiker ska anlitas. Skola -Utgåva 19 Sida 5 av 40
7 Avfallsutrymmen Dammbundet betonggolv alt. granitkeramik. Ev. golvbrunn. Vid utförande med golvbrunn inomhus ska golvet förses med tätskikt och ytskikt av granitkeramik. Lika golvbeläggning. Vägg Undertak Korrugerad plåt. Vid utförande med träregelvägg ska den monteras på ett skift murblock. Avbärarlister. bänk 1.20 m bred. Utrymme ska finnas för källsortering av osorterat brännbart material, returpapper, well/kartong, elektroniskt, glas, farligt avfall, grovavfall, hårdplast och metall. Skola -Utgåva 19 Sida 6 av 40
8 Bildsal Limmad plastmatta alt. gummigolv på rullvara med präglad yta och polyesterbaksida Uppvikt lika golvbeläggning med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Stänkskydd ovanför våtbänk. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Vatten och avlopp med gips-/sandavskiljare. Skola -Utgåva 19 Sida 7 av 40
9 Centralutrustningsrum Limmad plastmatta förutom i källare där det ska vara dammbunden betong. Uppvikt limmad plastmatta, (förutom i källare). Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Ljus kulör. Glansbeteckning 11-29, halvmatta ytor. Rum med fönster skall ligga minst 4 m över markplan. Se SISAB:s anvisning El- och telesystem Se SISAB:s anvisning El- och telesystem Om rummet innehåller vattenrör ska skyddsåtgärder utföras. Rummet skall placeras så att riskerna för intrång och skadegörelser minimeras. Skola -Utgåva 19 Sida 8 av 40
10 Diskrum, renseri Granitkeramik, halkdämpande. Fogar: Cementbaserad vilken klarar hållfasthetskraven avseende tryckhållfasthet och nötning motsvarande RG enligt SS-EN samt ha en verifierad temperatur beständighet i vått tillstånd om minst +70 C. Kuvertfall runt brunnar max 50x50. Lutning ut från vägg under bänkar, skåp/ apparater. Plant golv för god arbetsmiljö. Alternativt halkdämpande plastmatta. Granitkeramik alt. uppvikt plastmatta. skall vara minst 20 cm hög. Vägg Kakel till undertak. Alternativt väggmatta av plast. Undertak Ljudabsorbenter som tål våtavtorkning. Monteras i ett C3-bärverk. Se akustikanvisning grundskola Absorbenterna clipsas i bärverket. bänk Vid nybyggnad och fönsterbyte skall aluminiumfönster användas. Kakel alternativt plastmatta i smyg. Underkant lutande. Glasfiberarmerade dörrblad med aluminiumkarm. Avbärarlister och hörnskydd. Inga trösklar. Krav på vitvaror och storköksutrustning: Se SISAB:s anvisning El- och telesystem. Skola -Utgåva 19 Sida 9 av 40

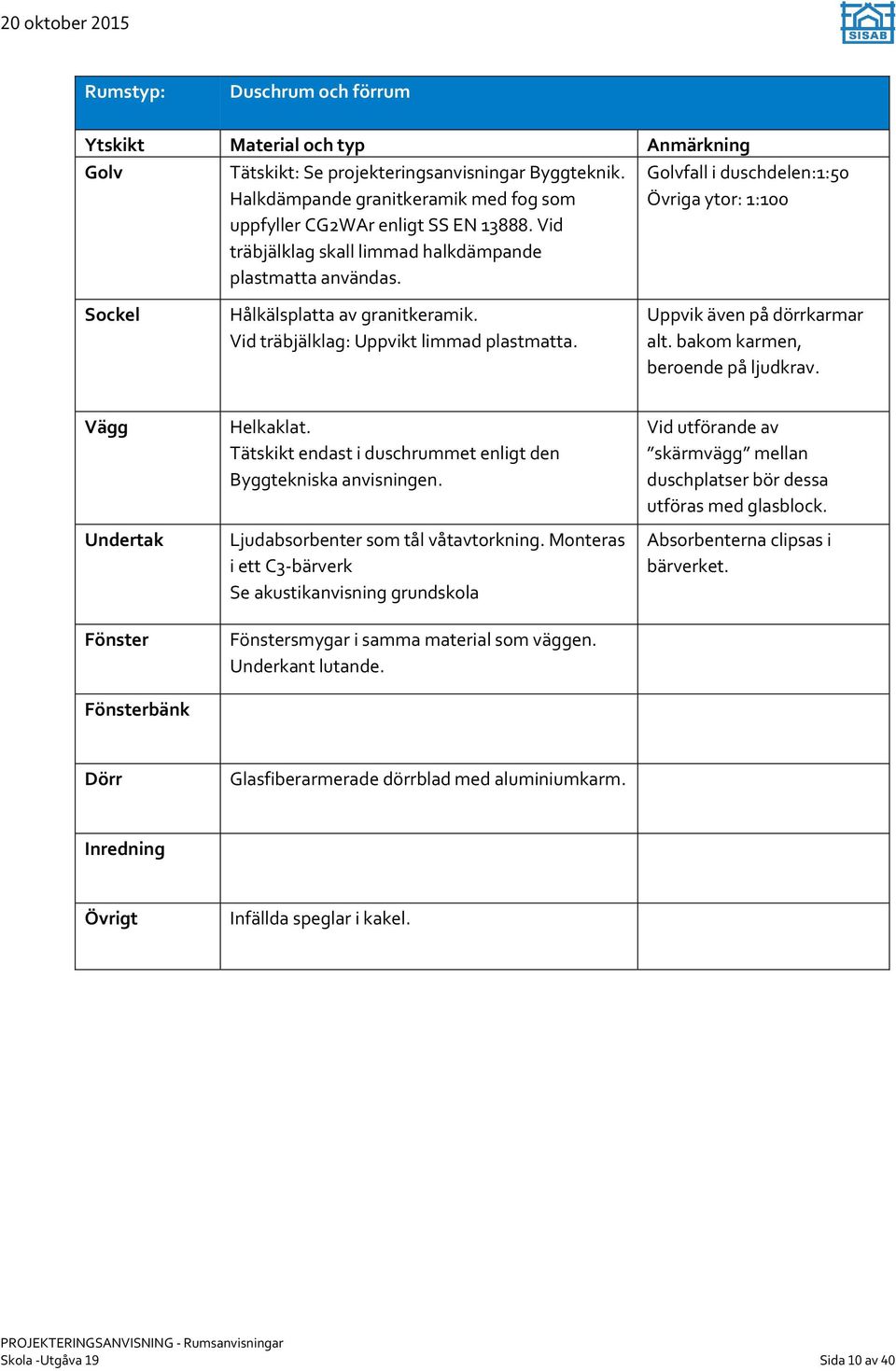

11 Duschrum och förrum Tätskikt: Se projekteringsanvisningar Byggteknik. Halkdämpande granitkeramik med fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag skall limmad halkdämpande plastmatta användas. fall i duschdelen:1:50 Övriga ytor: 1:100 Hålkälsplatta av granitkeramik. Vid träbjälklag: Uppvikt limmad plastmatta. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Undertak Helkaklat. Tätskikt endast i duschrummet enligt den Byggtekniska anvisningen. Ljudabsorbenter som tål våtavtorkning. Monteras i ett C3-bärverk Se akustikanvisning grundskola Vid utförande av skärmvägg mellan duschplatser bör dessa utföras med glasblock. Absorbenterna clipsas i bärverket. bänk smygar i samma material som väggen. Underkant lutande. Glasfiberarmerade dörrblad med aluminiumkarm. Infällda speglar i kakel. Skola -Utgåva 19 Sida 10 av 40
12 Entré, vindfång Granitkeramik eller sten. Fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag skall limmad plastmatta användas. Skrapgaller utvändigt. Hålkälsplatta av granitkeramik eller sten. Vid träbjälklag skall uppvikt limmad plastmatta användas. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas, ev. klinker, kakel eller väggmatta av plast. Min 1800 mm över golv. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Enkeldörr i stålparti med fylld nederdel. Tänk på utrymning! Skola -Utgåva 19 Sida 11 av 40
13 Fläktrum Undercentral Nyproduktion: Limmad plastmatta. Ombyggnad: I källare och vid platta på mark, kontakta fuktkonsult. Kontakta akustiker vid dimensionering av golvuppbyggnad i fläktrum. Kuvertfall runt brunnar max 50x50. För övrigt plant golv. Nyproduktion: Uppvikt limmad plastmatta. Ombyggnad: Se golv ovan. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Undertak 100 mm industriabsorbenter på 30 % av väggytan. Övrig yta målas. Stänkskydd från golv av plastmatta alt. rostfri plåt bakom blandare. Se akustikanvisning grundskola 100 mm industriabsorbenter på 50 % av takytan. Övrig yta målas. Se akustikanvisning grundskola Glansbeteckning 11-29, halvmatta ytor. Glansbeteckning 11-29, halvmatta ytor. bänk Väggfast bord och en hylla med möjlighet att lägga upp pärmar och ritningar skall finnas. Skola -Utgåva 19 Sida 12 av 40

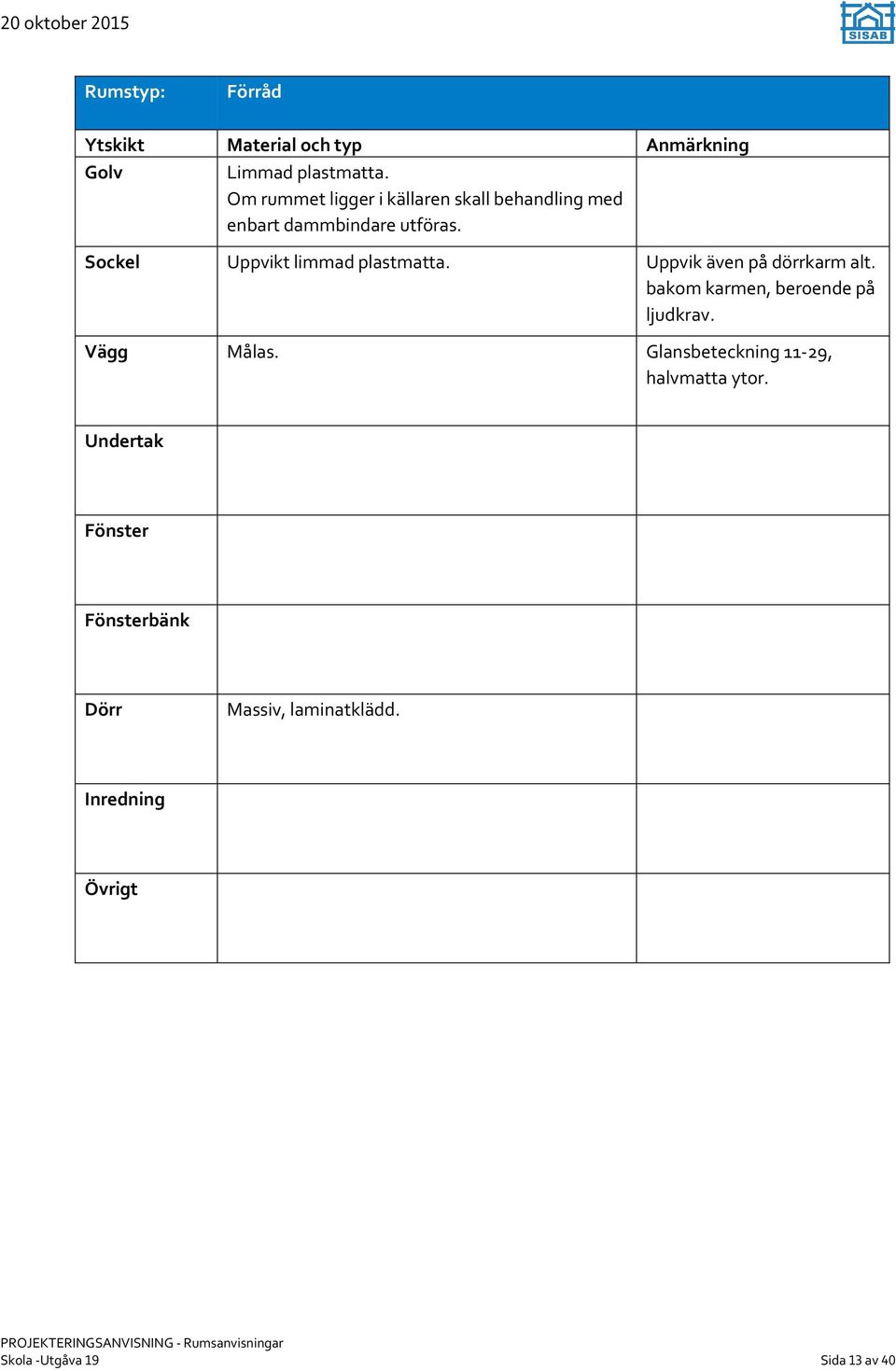

14 Förråd Limmad plastmatta. Om rummet ligger i källaren skall behandling med enbart dammbindare utföras. Uppvikt limmad plastmatta. Uppvik även på dörrkarm alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak bänk Skola -Utgåva 19 Sida 13 av 40

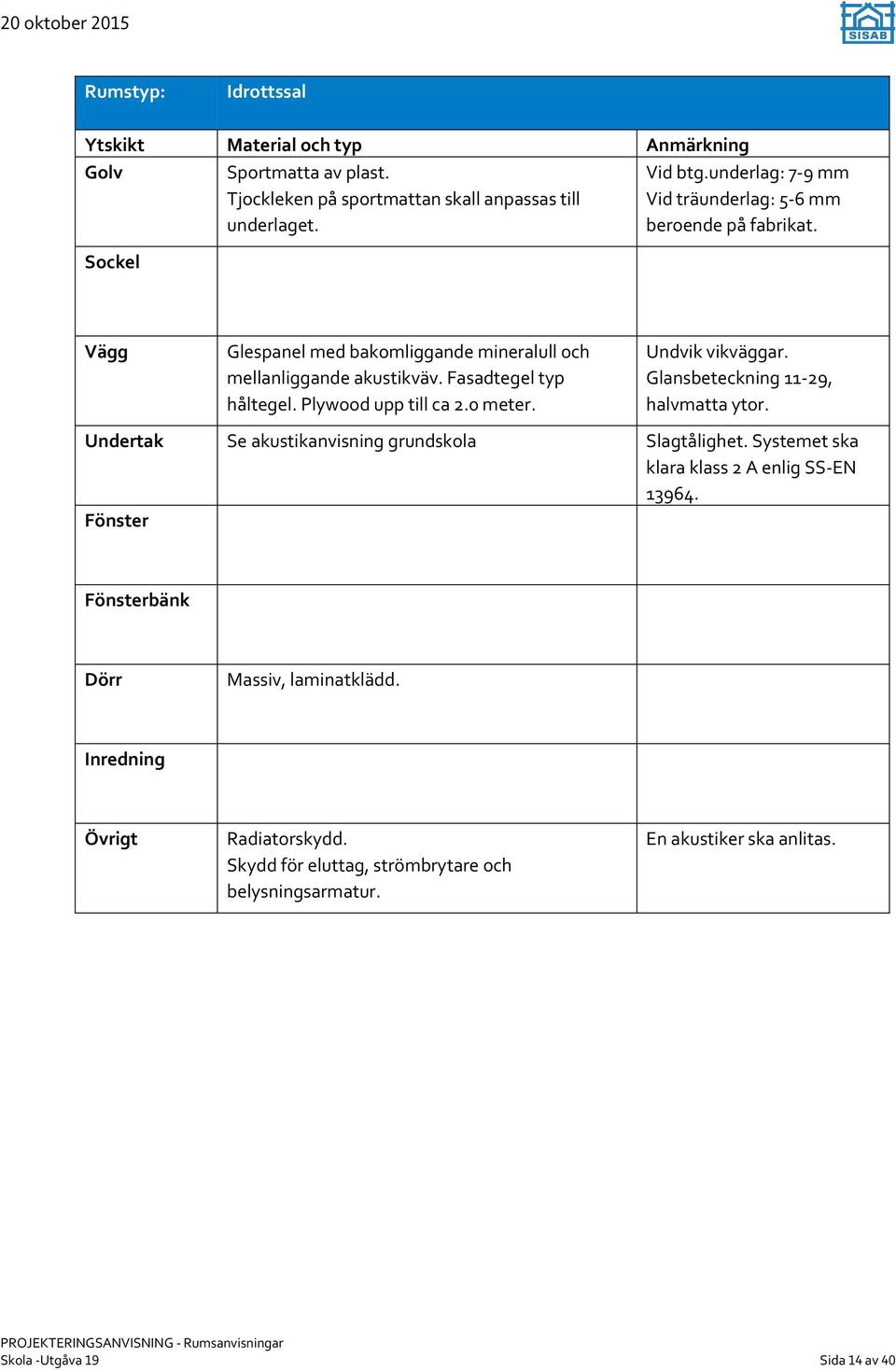

15 Idrottssal Sportmatta av plast. Tjockleken på sportmattan skall anpassas till underlaget. Vid btg.underlag: 7-9 mm Vid träunderlag: 5-6 mm beroende på fabrikat. Vägg Glespanel med bakomliggande mineralull och mellanliggande akustikväv. Fasadtegel typ håltegel. Plywood upp till ca 2.0 meter. Undvik vikväggar. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Radiatorskydd. Skydd för eluttag, strömbrytare och belysningsarmatur. En akustiker ska anlitas. Skola -Utgåva 19 Sida 14 av 40
16 Hemkunskap Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Stänkskydd av kakel över diskbänk. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Krav på vitvaror: Se SISAB:s anvisning El- och telesystem. Skola -Utgåva 19 Sida 15 av 40
17 Kapprum Limmad plastmatta eller Granitkeramik. Fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag skall limmad plastmatta användas. Hålkälsplatta av granitkeramik. Vid träbjälklag skall uppvikt limmad plastmatta med avslutningslist användas. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning halvmatta ytor. Undertak Se akustikanvisning grundskola. Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Skola -Utgåva 19 Sida 16 av 40
18 Korridor Limmad plastmatta. Vid källargolv: Granitkeramik. Uppvikt limmad plastmatta med avslutningslist. Vid källargolv: Granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Klotterskydd ska inte användas. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN säkerheten i byggnaden skall lösas från plan 100 och uppåt. bänk Skola -Utgåva 19 Sida 17 av 40
19 Lär- och studierum Limmad plastmatta. Uppvikt plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning 6-10, matta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Vid förekomst av diskbänk skall vägg bakom diskbänken utföras enl. Byggteknisk anvisning. Skola -Utgåva 19 Sida 18 av 40
20 Matsal Limmad plastmatta eller granitkeramik med fog som uppfyller CG2WAr enligt SS EN Uppvikt limmad plastmatta med avslutningslist eller hålkälsplatta av granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målning. Insida källarvägg ska förses med kakel eller klinker upp till 1.20 m över golvnivå. I övrigt målning. Kakel under samt bredvid diskinlämningen på oorganiskt underlag. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Vid diskinlämning: Ljudabsorberande skärmvägg skall anordnas där störande ljud från diskrum förekommer ut i matsal. En akustiker skall anlitas. Skola -Utgåva 19 Sida 19 av 40
21 Musiksal Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning 6-10, matta ytor. Undertak En akustiker skall anlitas. bänk En akustiker skall anlitas. En akustiker skall anlitas. Skola -Utgåva 19 Sida 20 av 40
22 NO-sal och preparationsrum Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Stänkskydd av kakel ovanför våtbänkar. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Skola -Utgåva 19 Sida 21 av 40
23 Omklädningsrum för idrottssal Granitkeramik med fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag skall limmad plastmatta användas. Halkdämpande. Hålkälsplatta av granitkeramik. Vid träbjälklag skall uppvikt limmad plastmatta med avslutningslist användas. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Enkelkrokar. skall vara kraftigt förankrad i golv och/eller vägg. Skola -Utgåva 19 Sida 22 av 40
24 Omklädningsrum för personal Limmad plastmatta alt. granitkeramik. Fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag alltid plastmatta. Uppvikt limmad plastmatta med avslutningslist alternativt hålkälsplatta av granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Klädskåp alternativt krokar. Skola -Utgåva 19 Sida 23 av 40
25 Pedagogarbetsrum Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 6-10, matta ytor. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Fler data- och eluttag än i lärosal. Skola -Utgåva 19 Sida 24 av 40
26 Personaldusch Limmad plastmatta. Halkdämpande. Uppvikt limmad plastmatta. Vägg Väggmatta av plast. Undertak bänk Skola -Utgåva 19 Sida 25 av 40
27 Personalrum, personalkapprum Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Vid förekomst av diskbänk skall vägg bakom diskbänken utföras enligt SISAB:s anvisning Byggteknik. Skola -Utgåva 19 Sida 26 av 40
28 Personalrumskök Granitkeramik eller limmad plastmatta. Fog som uppfyller CG2WAr enligt SS EN Hålkälsplatta av granitkeramik eller uppvikt limmad plastmatta Vägg Målas. Stänkskydd av kakel ovanför diskbänk. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Krav på vitvaror: Se SISAB:s anvisning El- och telesystem. Skola -Utgåva 19 Sida 27 av 40
29 Samtalsrum Skolsköterska och elevvårdslokaler Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik karmen. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Ljudkrav på dörr till skolsköterska. Inte glasad. Se Akustikanvisning grundskola Vid förekomst av diskbänk skall väggen bakom diskbänken utföras enligt SISAB:s anvisning Byggteknik. Skola -Utgåva 19 Sida 28 av 40
30 Soprum Dammbundet betonggolv alt. granitkeramik. Vid utförande med golvbrunn ska golvet förses med tätskikt. Fog som uppfyller CG2WAr enligt SS EN Ev. golvbrunn. Lika golvbeläggning. Vägg Kakel, korrugerad plåt eller prefabricerade element. Vid utförande med träregelvägg ska den monteras på ett skift murblock. Avbärarlister vid behov. Undertak bänk 1.20 m bred. Skola -Utgåva 19 Sida 29 av 40
31 Storkök (Tillagningskök), Skolrestaurangkök Granitkeramik, halkdämpande. Fogar: Bör vara cementbaserad sådan vilken klarar hållfasthetskraven avseende tryckhållfasthet och nötning motsvarande RG enligt SS-EN samt ha en verifierad temperatur beständighet i vått tillstånd om minst +70 C. Kuvertfall runt brunnar max 50x50. Lutning ut från vägg under bänkar, skåp/ apparater. Plant golv för god arbetsmiljö. Spärrbrunnar endast i begränsad omfattning. Granitkeramik alt. uppvikt limmad plastmatta. Alternativt halkdämpande limmad plastmatta. Vid granitkeramik: skall vara minst 20 cm hög. Vägg Kakel alt. väggmatta av plast. Vid väggmatta: Kakel på vägg bakom spis/stekbord. Undertak Ljudabsorbenter som tål våtavtorkning. Monteras i ett C3-bärverk. Se akustikanvisning grundskola Vid nybyggnad och fönsterbyte skall aluminiumfönster väljas. Absorbenterna clipsas i bärverket. bänk smyg ska vara kaklad ut mot fönsterkarm. Underkant på smygen vara lutande. Väggmatta i smyg ska dras ut mot fönsterkarm. Underkant på smygen ska vara lutande. Glasfiberarmerade dörrblad med aluminiumkarm. Krav på vitvaror och storköksutrustning: Se SISAB:s anvisning El- och telesystem. Livsmedelssäker färg på dörr och karm till kyl- och frysrum. Avbärarlister och hörnskydd. Skola -Utgåva 19 Sida 30 av 40
32 Städcentral Limmad plastmatta alt. granitkeramik fog som uppfyller CG2WAr enligt SS EN Tätskikt: Se den Byggtekniska anvisningen. brunn med sandfång och halkdämpande golv och galler. Lokalt fall mot brunn. Uppvikt limmad plastmatta alternativt hålkälsplatta av granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Kakel eller väggmatta av plast. Lättväggar utförs enligt anvisning Byggteknik. Undertak bänk Ingen tröskel. Skola -Utgåva 19 Sida 31 av 40
33 Städrum Limmad plastmatta eller granitkeramik. Fog som uppfyller CG2WAr enligt SS EN Uppvikt limmad plastmatta eller hålkälsplatta av granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen Vägg Undertak Målas. Oorganiska skivor godkända av Byggkeramikrådet. Se projekteringsanvisningar Byggteknik. Glansbeteckning 20-40, halvmatta-halvblanka ytor. bänk Ingen tröskel. Skola -Utgåva 19 Sida 32 av 40
34 Textilslöjd Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 6-10, matta ytor. Undertak Se akustikanvisning grundskola Lätt demonterbara. bänk Skola -Utgåva 19 Sida 33 av 40
35 Trapphus Sten, granitkeramik eller cementmosaik. Fog som uppfyller CG2WAr enligt SS EN Sten, hålkälsplatta av granitkeramik eller cementmosaik. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Skola -Utgåva 19 Sida 34 av 40
36 Trä- och metallslöjd Gummigolv på rullvara med präglad yta och polyesterbaksida. Lödrum: Granitkeramik. Målningsrum: Granitkeramik el. gummigolv. Uppvikt gummimatta eller hålkälsplatta av granitkeramik. Uppvik även på dörrkarmar alt. bakom karmen Vägg Plywood eller träpanel till ca 1.80 m över golvnivå. För övrigt målning. Stänkskydd över ev. diskbänk. Lödrum: Kakel på oorganisk skiva. Klarlackad plywood eller träpanel. Glansbeteckning 11-29, halvmatta ytor. Vägg bakom diskbänk skall utföras enl. Byggtekn. anvisning. Undertak Se akustikanvisning grundskola Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Virkesförråd: Ytskikt lika salen i övrigt. Skola -Utgåva 19 Sida 35 av 40
37 Tvättstuga i anslutning till hemkunskap/ textilslöjd Limmad plastmatta. Uppvikt limmad plastmatta. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Väggmatta av plast vid våtdelar, för övrigt målas. Undertak Ljudabsorbenter som tål våtavtorkning. Monteras i ett C3-bärverk. Se akustikanvisning grundskola Absorbenterna clipsas i bärverket. bänk Krav på vitvaror: Se SISAB:s anvisning El- och telesystem. Skola -Utgåva 19 Sida 36 av 40
38 Uppehållsrum, café, öppna miljöer Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen, beroende på ljudkrav. Vägg Målas. Glansbeteckning 11-29, halvmatta ytor. Undertak Se akustikanvisning grundskola. Slagtålighet. Systemet ska klara klass 2 A enlig SS-EN bänk Vid förekomst av diskbänk skall vägg bakom diskbänken utföras enligt SISAB:s anvisning Byggteknik. Krav på vitvaror: Se SISAB:s anvisning El- och telesystem. Kontakta Akustiker. Skola -Utgåva 19 Sida 37 av 40
39 Uteförråd Betong eller asfalt. Betongsockel. Vägg Träpanel plywood. Undertak bänk Förrådsytterdörr med sparkplåt och dörrhållare mot mark Belysning. Eluttag. Skola -Utgåva 19 Sida 38 av 40
40 WC och RWC Granitkeramik med Fog som uppfyller CG2WAr enligt SS EN Vid träbjälklag: Limmad plastmatta. Tätning mellan WC-stol och golv. Ute-WC : granitkeramik. Vid granitkeramik: Hålkälsplatta. Vid plastmatta: Uppvikt limmad plastmatta. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Skolor: Kakel till undertak. Infälld spegel i kaklet. Undertak Fasta undertak 2.5 m över golvnivå. Inga akustikplattor. bänk Ingen tröskel. Skola -Utgåva 19 Sida 39 av 40
41 Vilrum Limmad plastmatta. Uppvikt limmad plastmatta med avslutningslist. Uppvik även på dörrkarmar alt. bakom karmen. Vägg Målas. Glansbeteckning ca 20. Undertak Se akustikanvisning grundskola. Lätt demonterbara. bänk Skola -Utgåva 19 Sida 40 av 40
