Projekteringsanvisning Skyltar

Storlek: px
Starta visningen från sidan:

Download "Projekteringsanvisning Skyltar"

Transkript

1 Projekteringsanvisning Skyltar FÖR PROJEKTÖRER OCH ENTREPRENÖRER UTGÅVA 12 2 JUNI SIDOR PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 1 av 29

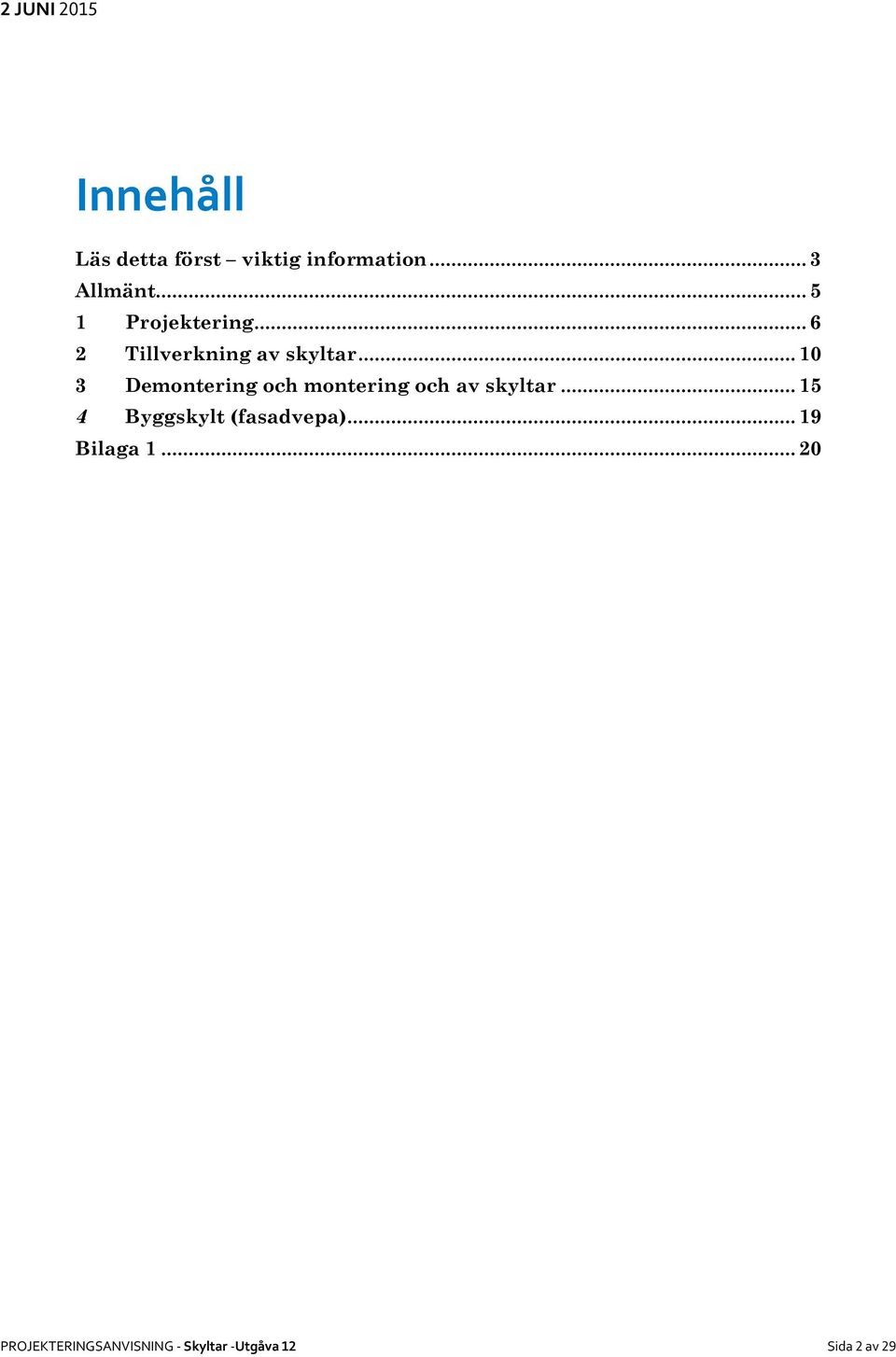

2 Innehåll Läs detta först viktig information... 3 Allmänt Projektering Tillverkning av skyltar Demontering och montering och av skyltar Byggskylt (fasadvepa) Bilaga PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 2 av 29

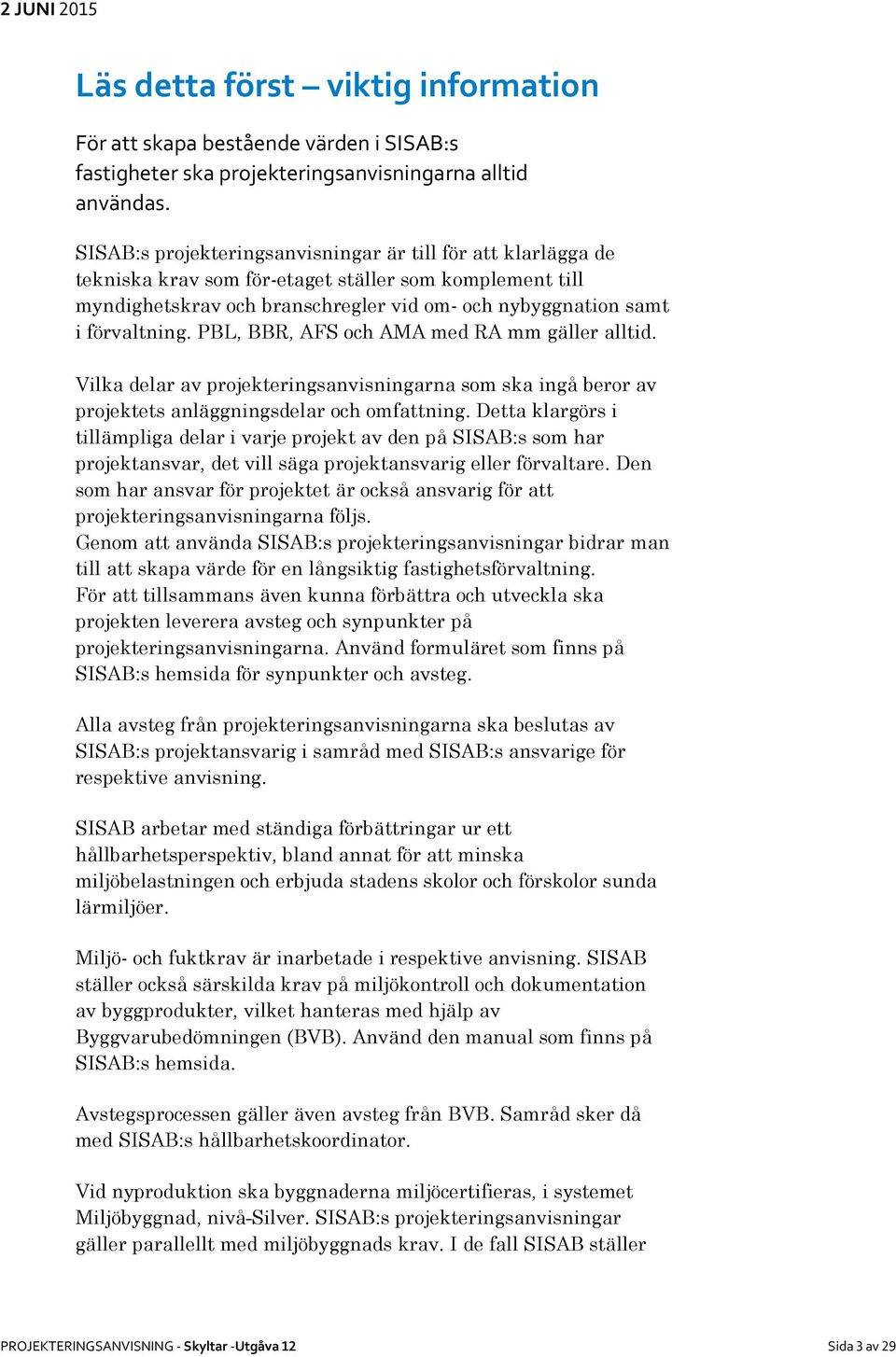

3 Läs detta först viktig information För att skapa bestående värden i SISAB:s fastigheter ska projekteringsanvisningarna alltid användas. SISAB:s projekteringsanvisningar är till för att klarlägga de tekniska krav som för-etaget ställer som komplement till myndighetskrav och branschregler vid om- och nybyggnation samt i förvaltning. PBL, BBR, AFS och AMA med RA mm gäller alltid. Vilka delar av projekteringsanvisningarna som ska ingå beror av projektets anläggningsdelar och omfattning. Detta klargörs i tillämpliga delar i varje projekt av den på SISAB:s som har projektansvar, det vill säga projektansvarig eller förvaltare. Den som har ansvar för projektet är också ansvarig för att projekteringsanvisningarna följs. Genom att använda SISAB:s projekteringsanvisningar bidrar man till att skapa värde för en långsiktig fastighetsförvaltning. För att tillsammans även kunna förbättra och utveckla ska projekten leverera avsteg och synpunkter på projekteringsanvisningarna. Använd formuläret som finns på SISAB:s hemsida för synpunkter och avsteg. Alla avsteg från projekteringsanvisningarna ska beslutas av SISAB:s projektansvarig i samråd med SISAB:s ansvarige för respektive anvisning. SISAB arbetar med ständiga förbättringar ur ett hållbarhetsperspektiv, bland annat för att minska miljöbelastningen och erbjuda stadens skolor och förskolor sunda lärmiljöer. Miljö- och fuktkrav är inarbetade i respektive anvisning. SISAB ställer också särskilda krav på miljökontroll och dokumentation av byggprodukter, vilket hanteras med hjälp av Byggvarubedömningen (BVB). Använd den manual som finns på SISAB:s hemsida. Avstegsprocessen gäller även avsteg från BVB. Samråd sker då med SISAB:s hållbarhetskoordinator. Vid nyproduktion ska byggnaderna miljöcertifieras, i systemet Miljöbyggnad, nivå Silver. SISAB:s projekteringsanvisningar gäller parallellt med miljöbyggnads krav. I de fall SISAB ställer PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 3 av 29

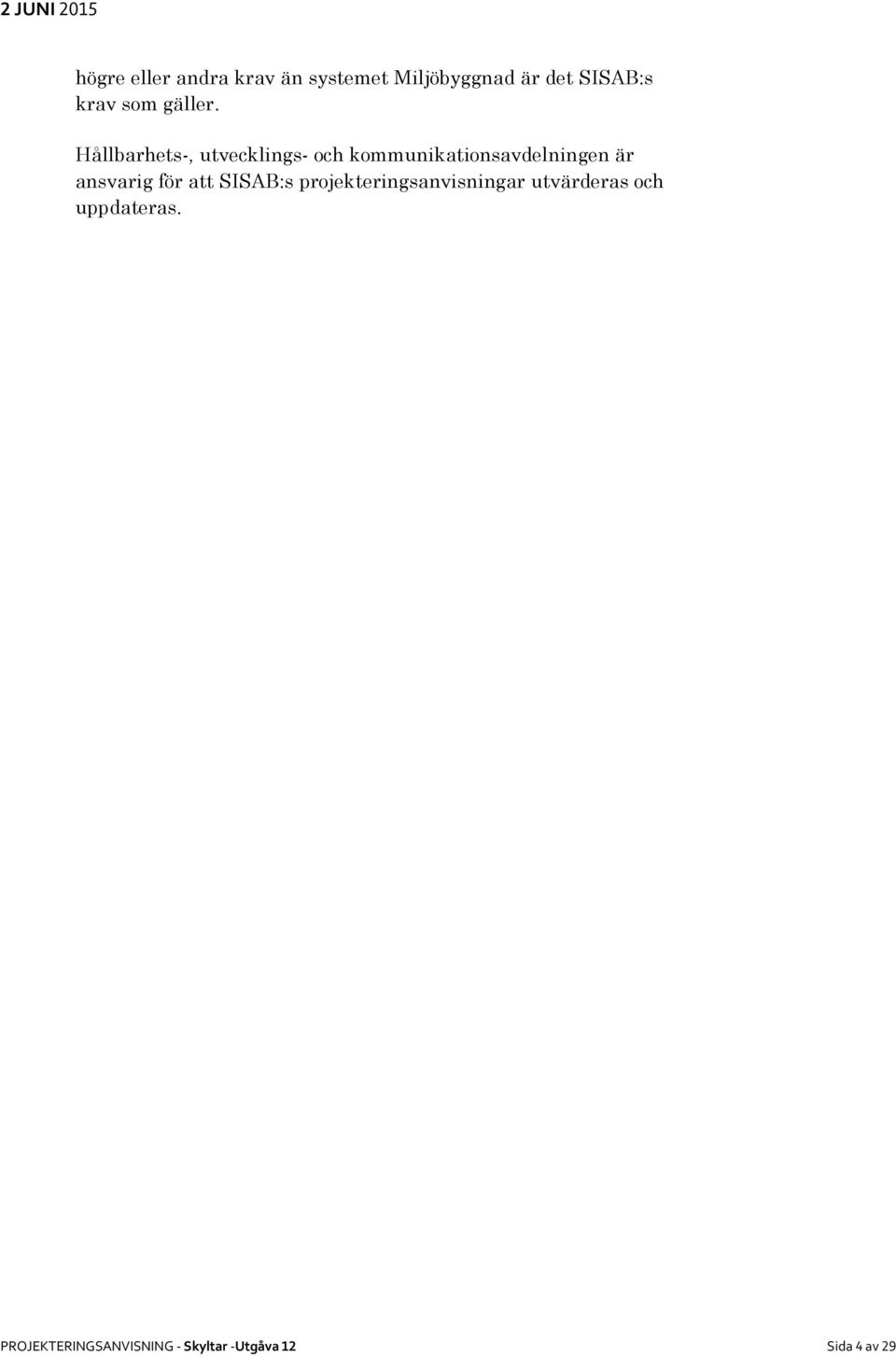

4 högre eller andra krav än systemet Miljöbyggnad är det SISAB:s krav som gäller. Hållbarhets-, utvecklings- och kommunikationsavdelningen är ansvarig för att SISAB:s projekteringsanvisningar utvärderas och uppdateras. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 4 av 29

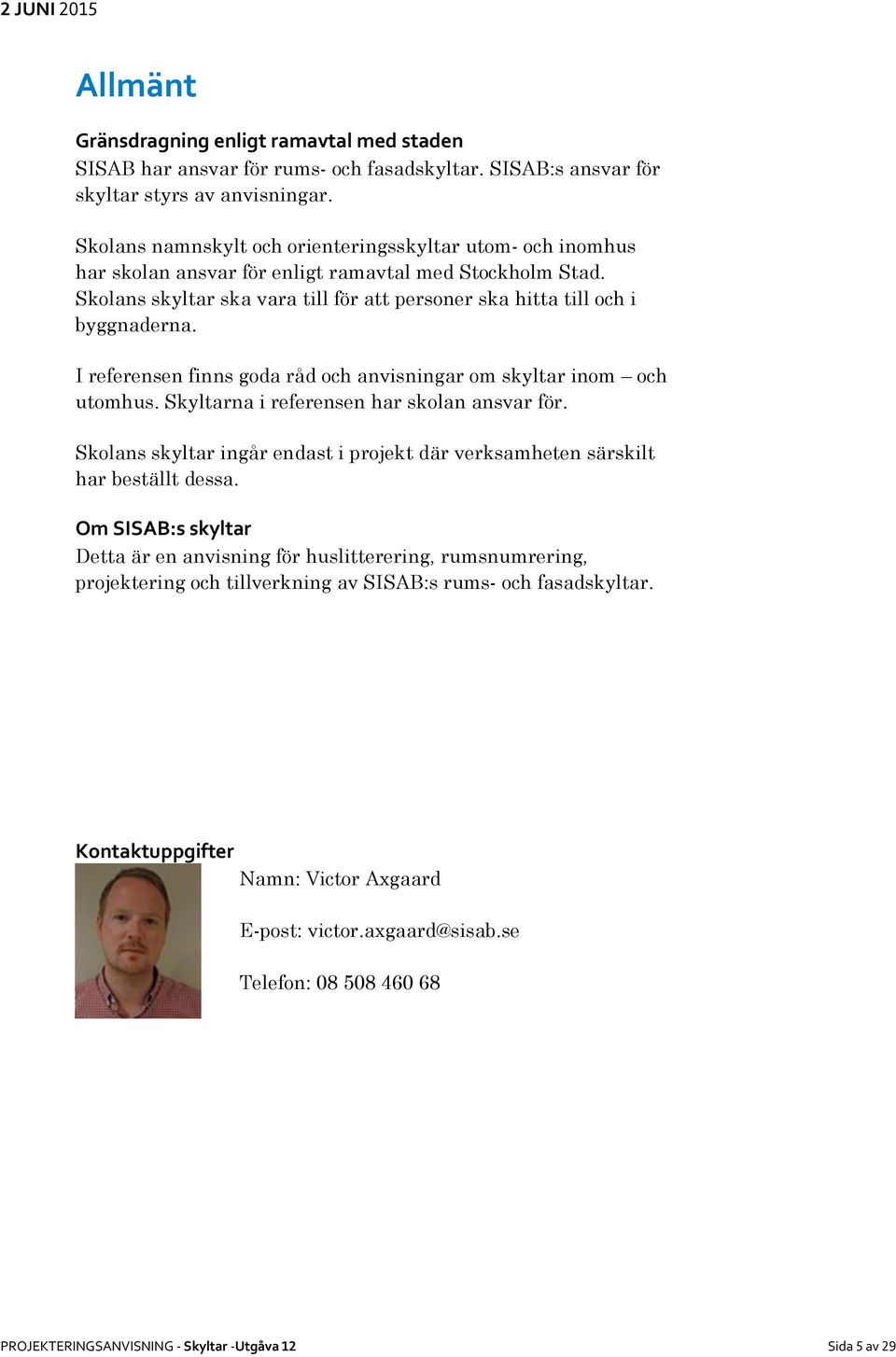

5 Allmänt Gränsdragning enligt ramavtal med staden SISAB har ansvar för rums- och fasadskyltar. SISAB:s ansvar för skyltar styrs av anvisningar. Skolans namnskylt och orienteringsskyltar utom- och inomhus har skolan ansvar för enligt ramavtal med Stockholm Stad. Skolans skyltar ska vara till för att personer ska hitta till och i byggnaderna. I referensen finns goda råd och anvisningar om skyltar inom och utomhus. Skyltarna i referensen har skolan ansvar för. Skolans skyltar ingår endast i projekt där verksamheten särskilt har beställt dessa. Om SISAB:s skyltar Detta är en anvisning för huslitterering, rumsnumrering, projektering och tillverkning av SISAB:s rums- och fasadskyltar. Kontaktuppgifter Namn: Victor Axgaard E-post: victor.axgaard@sisab.se Telefon: PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 5 av 29

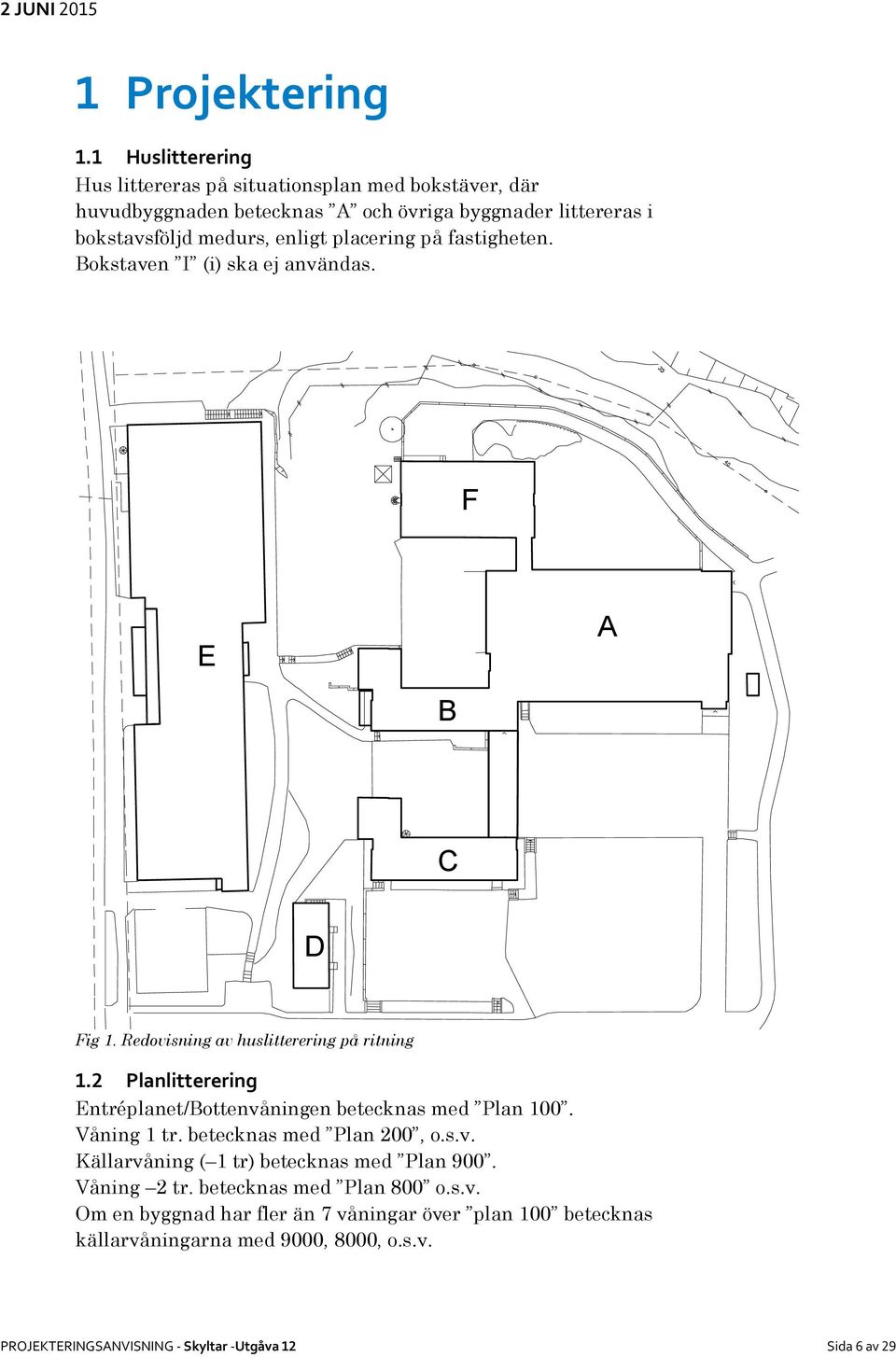

6 1 Projektering 1.1 Huslitterering Hus littereras på situationsplan med bokstäver, där huvudbyggnaden betecknas A och övriga byggnader littereras i bokstavsföljd medurs, enligt placering på fastigheten. Bokstaven I (i) ska ej användas. F E A B C D Fig 1. Redovisning av huslitterering på ritning 1.2 Planlitterering Entréplanet/Bottenvåningen betecknas med Plan 100. Våning 1 tr. betecknas med Plan 200, o.s.v. Källarvåning ( 1 tr) betecknas med Plan 900. Våning 2 tr. betecknas med Plan 800 o.s.v. Om en byggnad har fler än 7 våningar över plan 100 betecknas källarvåningarna med 9000, 8000, o.s.v. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 6 av 29

7 1.3 Fasadskyltning Fasadskyltar bestående av bokstav och siffra ska placeras vid alla entréer. Dock ej vid sekundära entréer som t.ex. utrymningsdörrar eller driftsutrymmen. Huvudentrén vid hus A benämns A1 de övriga entréerna i samma hus benämns A2, A3 osv. Fasadskyltar projekteras och ritas in på situationsplan och fasadritningar. Alternativt kan placering av fasadskyltar även redovisas med markering på fotografier eller enkla skisser. Fasadskyltar ska placeras så att de inte upplevs som störande men ändå är väl synliga. De ska placeras så att de inte är åtkomliga för skadegörelse (ca 3-4 meter över mark). Befintliga skyltar som ska demonteras markeras med R på situationsplan, fasadritningar eller på nytaget foto. Inaktuella befintliga skyltar ska alltid demonteras. Totala antalet fasadskyltar som demonteras ska anges på situationsplan. R A A1 A2 Antal nya skyltar: 2 st. Antal demonterade skyltar (R): 1 st. Fig 2. Redovisning av fasadskyltar på ritning 1.4 Rumsnummerskyltning Rumsnumreringen startar alltid med det aktuella husets beteckning, t.ex. A. Rumsnumreringen för de olika planen ska starta från samma punkt. Numrering skall starta vid huvudingång eller trapphus och ska efter husets beteckning fortsätta med planbeteckningens första siffra t ex: blir rum 101. Numreringen ska följa en gånglinje medurs från rum till rum. Om ett våningsplan har fler än 99 rum benämns rummen 9001, 1001, 2001, o.s.v. Trapphus littereras med TRH samt huslittera och löpnummer, t ex TRH-A1. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 7 av 29

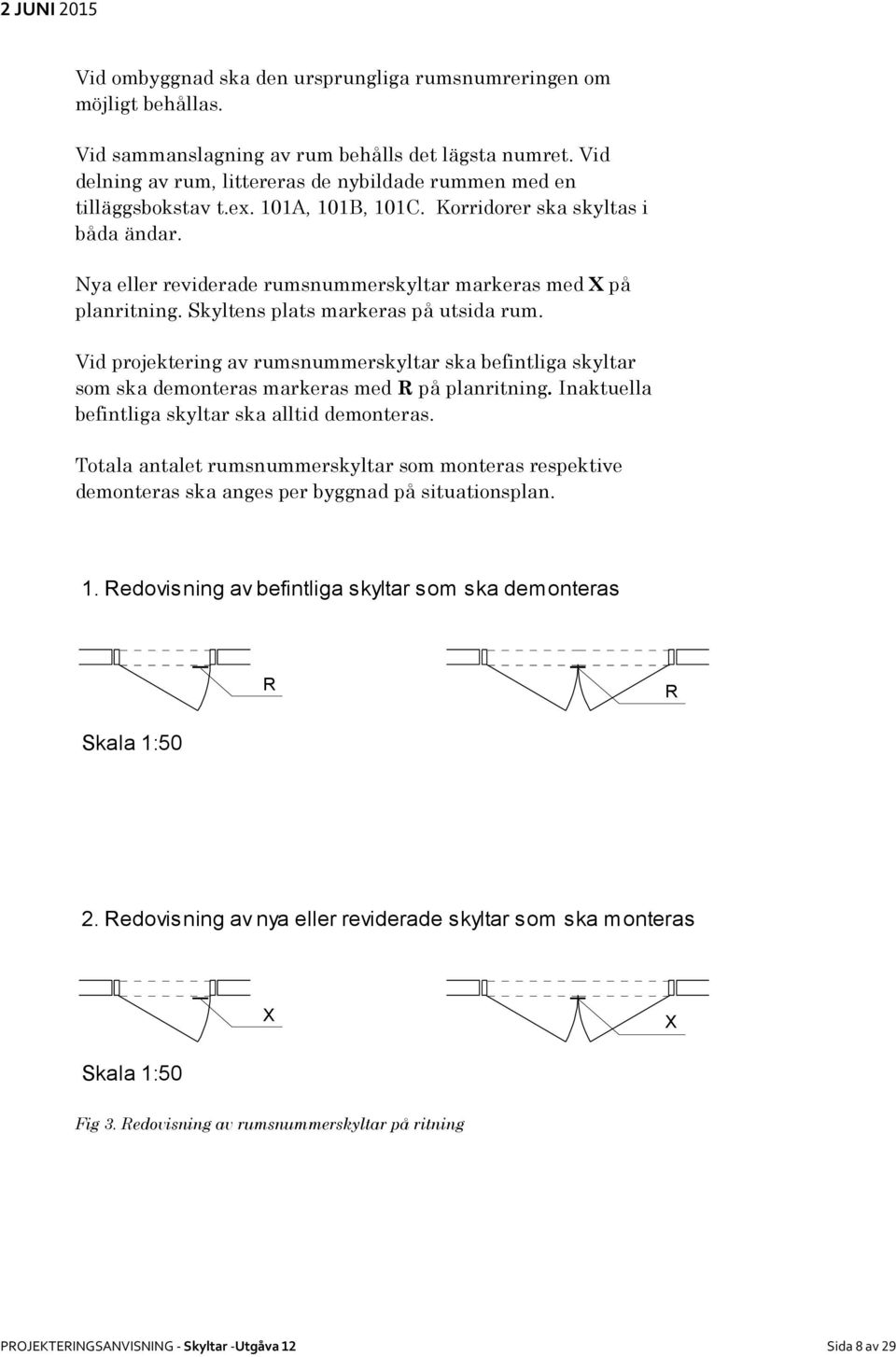

8 Vid ombyggnad ska den ursprungliga rumsnumreringen om möjligt behållas. Vid sammanslagning av rum behålls det lägsta numret. Vid delning av rum, littereras de nybildade rummen med en tilläggsbokstav t.ex. 101A, 101B, 101C. Korridorer ska skyltas i båda ändar. Nya eller reviderade rumsnummerskyltar markeras med X på planritning. Skyltens plats markeras på utsida rum. Vid projektering av rumsnummerskyltar ska befintliga skyltar som ska demonteras markeras med R på planritning. Inaktuella befintliga skyltar ska alltid demonteras. Totala antalet rumsnummerskyltar som monteras respektive demonteras ska anges per byggnad på situationsplan. 1. Redovisning av befintliga skyltar som ska demonteras R R Skala 1:50 2. Redovisning av nya eller reviderade skyltar som ska monteras X X Skala 1:50 Fig 3. Redovisning av rumsnummerskyltar på ritning PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 8 av 29

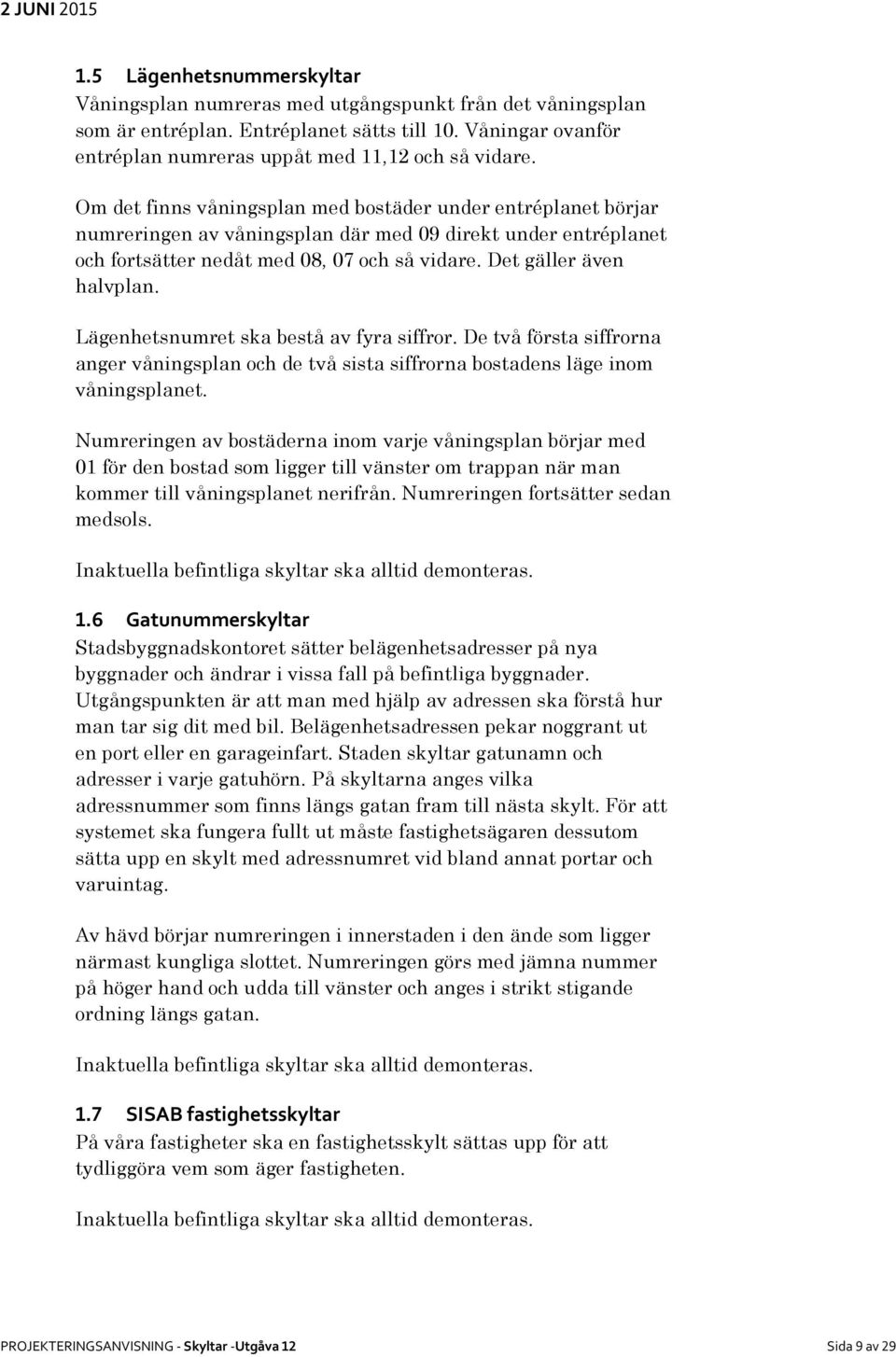

9 1.5 Lägenhetsnummerskyltar Våningsplan numreras med utgångspunkt från det våningsplan som är entréplan. Entréplanet sätts till 10. Våningar ovanför entréplan numreras uppåt med 11,12 och så vidare. Om det finns våningsplan med bostäder under entréplanet börjar numreringen av våningsplan där med 09 direkt under entréplanet och fortsätter nedåt med 08, 07 och så vidare. Det gäller även halvplan. Lägenhetsnumret ska bestå av fyra siffror. De två första siffrorna anger våningsplan och de två sista siffrorna bostadens läge inom våningsplanet. Numreringen av bostäderna inom varje våningsplan börjar med 01 för den bostad som ligger till vänster om trappan när man kommer till våningsplanet nerifrån. Numreringen fortsätter sedan medsols. Inaktuella befintliga skyltar ska alltid demonteras. 1.6 Gatunummerskyltar Stadsbyggnadskontoret sätter belägenhetsadresser på nya byggnader och ändrar i vissa fall på befintliga byggnader. Utgångspunkten är att man med hjälp av adressen ska förstå hur man tar sig dit med bil. Belägenhetsadressen pekar noggrant ut en port eller en garageinfart. Staden skyltar gatunamn och adresser i varje gatuhörn. På skyltarna anges vilka adressnummer som finns längs gatan fram till nästa skylt. För att systemet ska fungera fullt ut måste fastighetsägaren dessutom sätta upp en skylt med adressnumret vid bland annat portar och varuintag. Av hävd börjar numreringen i innerstaden i den ände som ligger närmast kungliga slottet. Numreringen görs med jämna nummer på höger hand och udda till vänster och anges i strikt stigande ordning längs gatan. Inaktuella befintliga skyltar ska alltid demonteras. 1.7 SISAB fastighetsskyltar På våra fastigheter ska en fastighetsskylt sättas upp för att tydliggöra vem som äger fastigheten. Inaktuella befintliga skyltar ska alltid demonteras. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 9 av 29

10 2 Tillverkning av skyltar Före tillverkning av nya skyltar ska prototyp för respektive typ av skylt produceras. Prototyp ska vara godkänd av beställaren innan skyltarna tillverkas. 2.1 Fasadskyltar Fasadskylt ska tillverkas av 2 mm aluminiumplåt med höjden 320 mm och typsnitt HELVETICA MEDIUM. Se bilaga 2. F ö r r ä tt m å tt se Fig 7. Guide f ö r teckenavst å nd f ö r fasadskyltar Fig 4. Utformning av fasadskylt (mått i millimeter) 2.2 Rumsnummerskyltar Nya rumsnummerskyltar markerade med X (A101 osv) på ritningen ska tillverkas av 1,8 mm 2-skikts pvc med vit framsida och svart botten. Skyltarna laserpräglas med typsnitt Helvetica Medium alternativt kan de graveras med typsnitt Gravyr. Skylten ska innehålla SISAB:s logotyp samt huslittera följt av mellanslag och rumsnummer. I vissa fall då skylten innehåller många tecken kan det bli nödvändigt att förlänga skylten. Trapphus präglas med TRH följt av bindestreck, huslittera och löpnummer. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 10 av 29

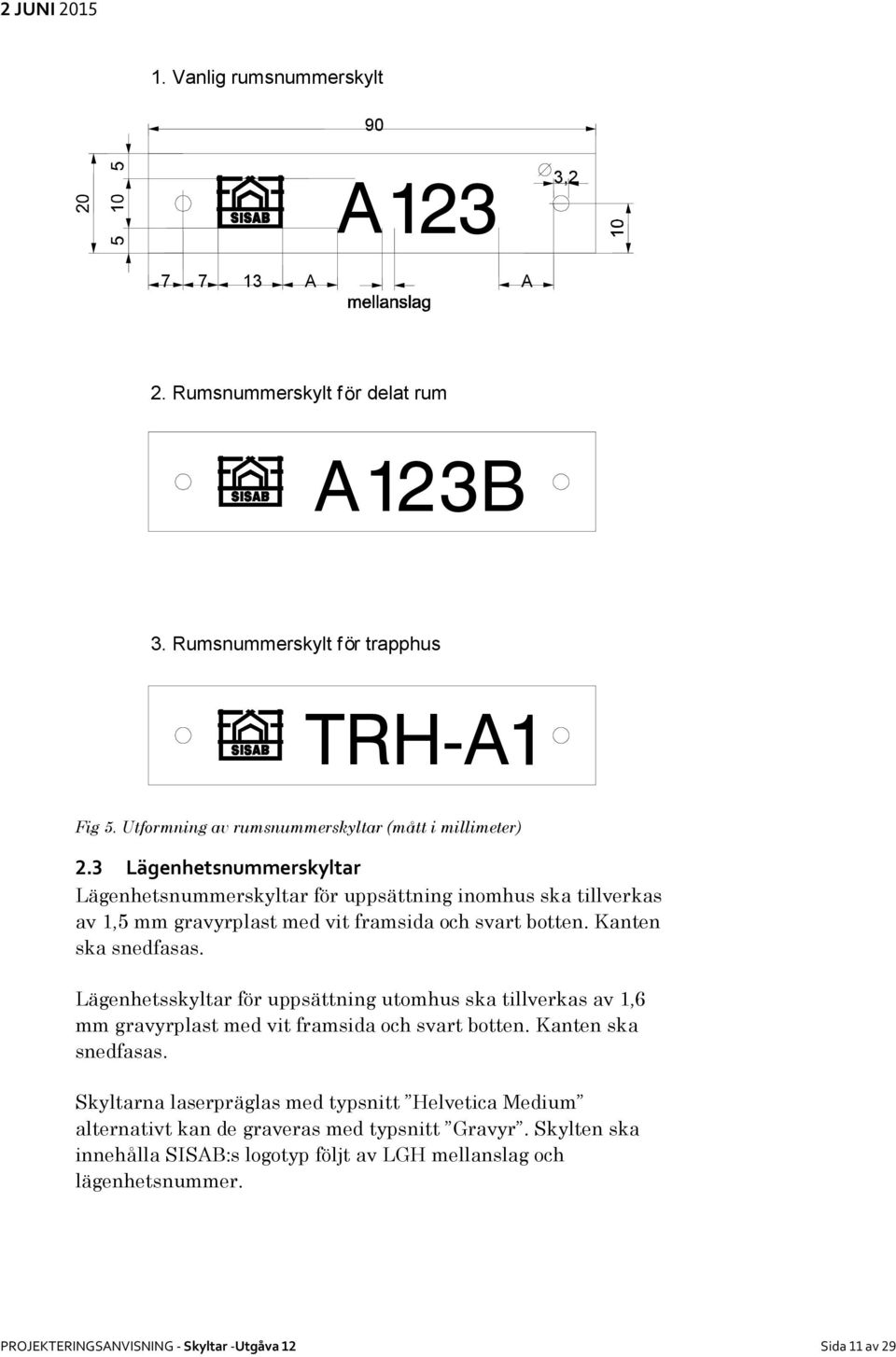

11 1. Vanlig rumsnummerskylt 90 A , A A 2. Rumsnummerskylt f ö r delat rum A B 3. Rumsnummerskylt f ö r trapphus TRH-A 1 Fig 5. Utformning av rumsnummerskyltar (mått i millimeter) 2.3 Lägenhetsnummerskyltar Lägenhetsnummerskyltar för uppsättning inomhus ska tillverkas av 1,5 mm gravyrplast med vit framsida och svart botten. Kanten ska snedfasas. Lägenhetsskyltar för uppsättning utomhus ska tillverkas av 1,6 mm gravyrplast med vit framsida och svart botten. Kanten ska snedfasas. Skyltarna laserpräglas med typsnitt Helvetica Medium alternativt kan de graveras med typsnitt Gravyr. Skylten ska innehålla SISAB:s logotyp följt av LGH mellanslag och lägenhetsnummer. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 11 av 29

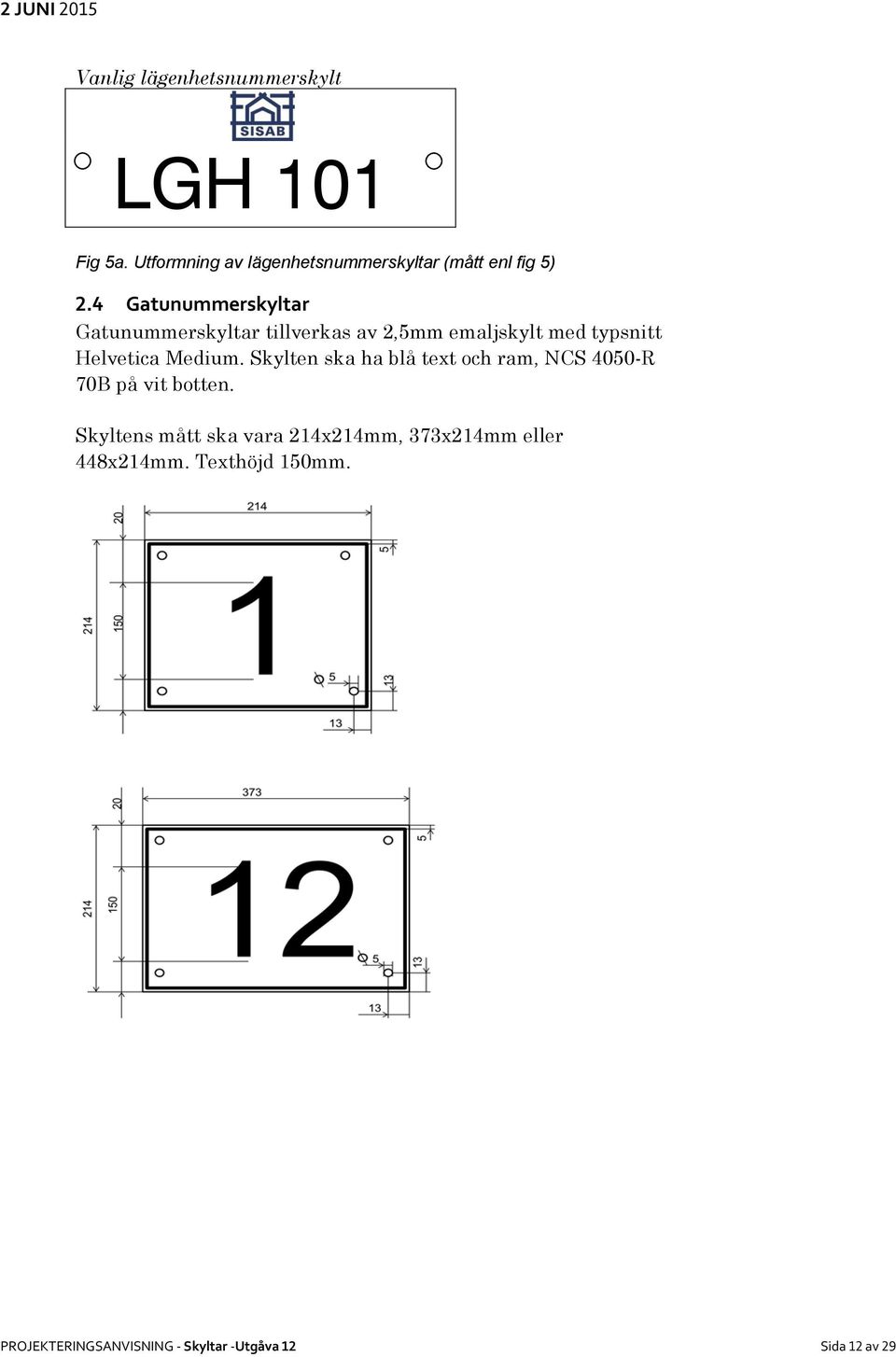

12 Vanlig lägenhetsnummerskylt LGH 101 Fig 5a. Utformning av lägenhetsnummerskyltar (mått enl fig 5) 2.4 Gatunummerskyltar Gatunummerskyltar tillverkas av 2,5mm emaljskylt med typsnitt Helvetica Medium. Skylten ska ha blå text och ram, NCS 4050-R 70B på vit botten. Skyltens mått ska vara 214x214mm, 373x214mm eller 448x214mm. Texthöjd 150mm. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 12 av 29

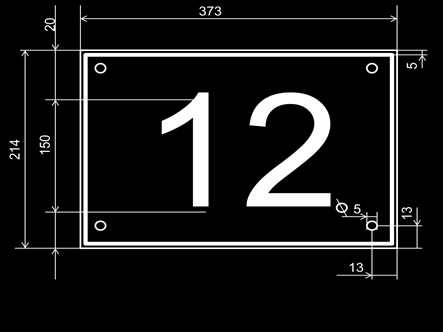

13 250 2 JUNI 2015 Fig 5b. Utformning av gatunummerskylt SISAB fastighetsskyltar SISAB-skyltar tillverkas av 2,5mm emaljskylt med SISAB:s logotype. Skylten ska ha blå text NCS 4050-R 70B på vit botten. Skyltens mått ska vara 300x250mm Fig 5c. Utformning av SISAB-skylt PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 13 av 29

14 JUNI SISAB förrådsskyltar SISAB-förrådsskyltar tillverkas av 1,5mm aluminiumskylt med SISAB:s logotype. Skylten ska ha blå text NCS 4050-R 70B på vit botten. Skyltens mått ska vara 325x163mm. 4 hål á 5 mm i diameter Fig 5d. Utformning av SISAB-förrådsskylt 24 PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 14 av 29

15 3 Demontering och montering och av skyltar 3.1 Demontering Demontering av skyltar ska ske enligt ritnings- och beskrivningsunderlag. Då skyltar demonteras ska underlaget återställas likvärdigt omgivande ytor. 3.2 Montering och placering av fasadskyltar Nya eller reviderade fasadskyltar monteras på fasad för respektive skolbyggnad enligt ritnings- och beskrivningsunderlag. Se även Fig 2. Redovisning av fasadskyltar på ritning Respektive skylt monteras med fyra infästningar. Montage på vägg ska ske med 10 mm distans av gummi. Montage kan tex. ske med skruv av typ Philips som pluggas eller med annan metod beroende på underlag. Fig 6. Exempel på infästning av fasadskylt PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 15 av 29

16 Avståndet mellan husets bokstavsbeteckning och entréns löpnummer ska anpassas efter tecknens form enligt guiden nedan. a c c c c a b b b a c c c a Exempel: c c GUIDE F ÖR TECKEN- AVSTÅND, HELVETICA MEDIUM 320 MM H ÖJD a - a 10 mm b - a 35 mm a - c 20 mm b - c 50 mm c - c 40 mm 20 mm (a - c) 50 mm (b - c) Fig 7. Guide för teckenavstånd för fasadskyltar 3.3 Montering och placering av rumsnummerskyltar Nya eller reviderade rumsnummerskyltar monteras vid dörrar och öppningar i vägg enligt ritnings- och beskrivningsunderlag. Se även fig 3. Redovisning av rumsnummerskyltar på ritning Nya eller reviderade rumsnummerskyltar monteras mot foder. Om foder saknas monteras skylten mot karmen. Om även karm saknas monteras skylten direkt mot väggen. Rumsnummer monteras alltid från utsida rum. Montage ska ske med rostfri skruv diameter 3 mm med kullrigt huvud och lämplig längd. Skylt som monteras mot stålplåt kan t.ex. pop nitas och om det inte är möjligt kan den limmas och skruvas. Skylt mot puts eller betong kan limmas och skruvas. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 16 av 29

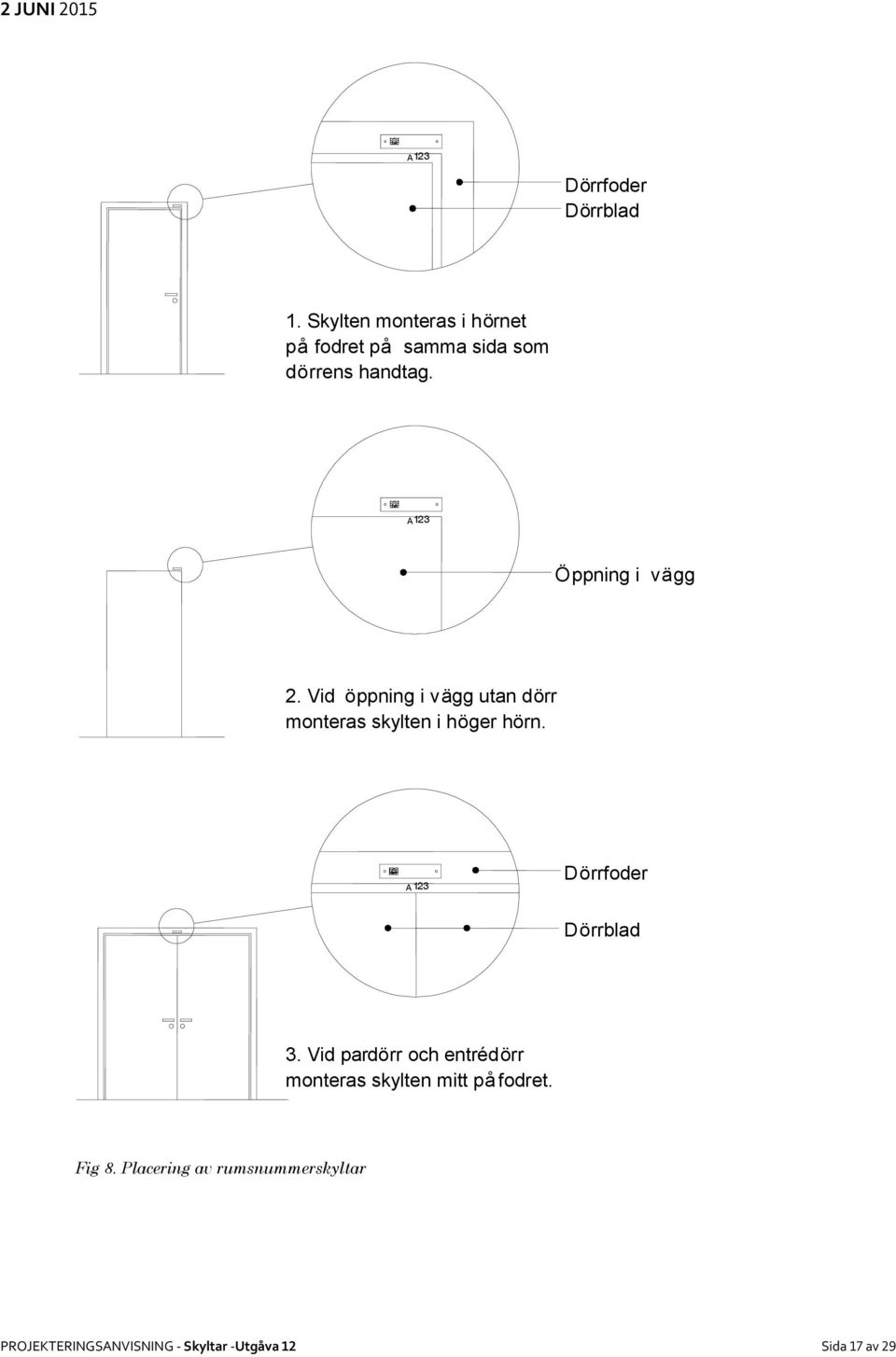

17 A D ö rrfoder D ö rrblad 1. Skylten monteras i h ö rnet p å fodret p å samma sida som d ö rrens handtag. A Ö ppning i v ä gg 2. Vid ö ppning i v ä gg utan d ö rr monteras skylten i h ö ger h ö rn. A D ö rrfoder D ö rrblad 3. Vid par dö rr och entr é d ö rr monteras skylten mitt p å fodret. Fig 8. Placering av rumsnummerskyltar PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 17 av 29

18 3.4 Montering och placering av lägenhetsnummerskyltar Lägenhetsnummerskyltar monteras mot foder på lägenhetsdörr. Om foder saknas monteras skylten mot karmen. Om även karm saknas monteras skylten direkt mot väggen. Se Fig 8. Placering av rumsnummerskyltar Lägenhetsnummer monteras alltid från utsida lägenhet. Montage ska ske med rostfri skruv diameter 3 mm med kullrigt huvud och lämplig längd. Skylt som monteras mot stålplåt kan tex. popnitas och om det inte är möjligt kan den limmas och skruvas. Skylt mot puts eller betong kan limmas och skruvas. 3.5 Montering och placering av gatunummerskyltar Gatunummerskyltar ska monteras väl synliga från såväl gångväg som körväg. Skylten ska monteras med fyra infästningar. Montage ska ske med 15 mm distans av gummi. Montage kan tex ske med syrafast skruv med kullrigt huvud som pluggas eller med annan metod beroende på underlag. 3.6 Montering och placering av SISAB fastighetsskyltar Fastighetsskyltar ska monteras väl synliga från körväg vid skolans/förskolans huvudentré. En skylt per skola/förskola. Skylten ska monteras med fyra infästningar. Montage ska ske med 15 mm distans av gummi. Montage kan tex ske med syrafast skruv med kullrigt huvud som pluggas eller med annan metod beroende på underlag. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 18 av 29

19 4 Byggskylt (fasadvepa) På Insidan finns mallar för fasadvepor. PROJEKTERINGSANVISNING - Skyltar -Utgåva 12 Sida 19 av 29

20 Bilaga 1 Tillgänglighetsskyltar utomhus NAMN- OCH VÄGVISNINGSTAVLA - ORIENTERINGSTAVLA Utformning ska följa stadens grafiska profil, Orienteringstavla utomhus med LED belysning, se SISABs projekteringsanvisning för el- telesystem. Skall innehålla skolans namn, plan över gård och byggnader med angivning av huvudentré, rullstolstillgänglig entré, övriga entréer, parkering för rörelsehindrade och var man befinner sig. Vägghängd pylon/tavla. Bredd ca 1200 mm, höjd ca 1100 mm. Med LED belysning, se SISABs projekteringsanvisning för eltelesystem. NCS S 6500 N ed vit text med höjd 20 mm. Text i film/vinyl, utbytbar. Skylten skall ha en klotterskyddad yta. Sankt Eriks-symbolen skall vara med. Placeras vid huvudingången till skolans område. Större skolorskolgårdar med flera entréer kan behöva förses med mer än en skylt. Bilaga 1 Sida 20 av 29

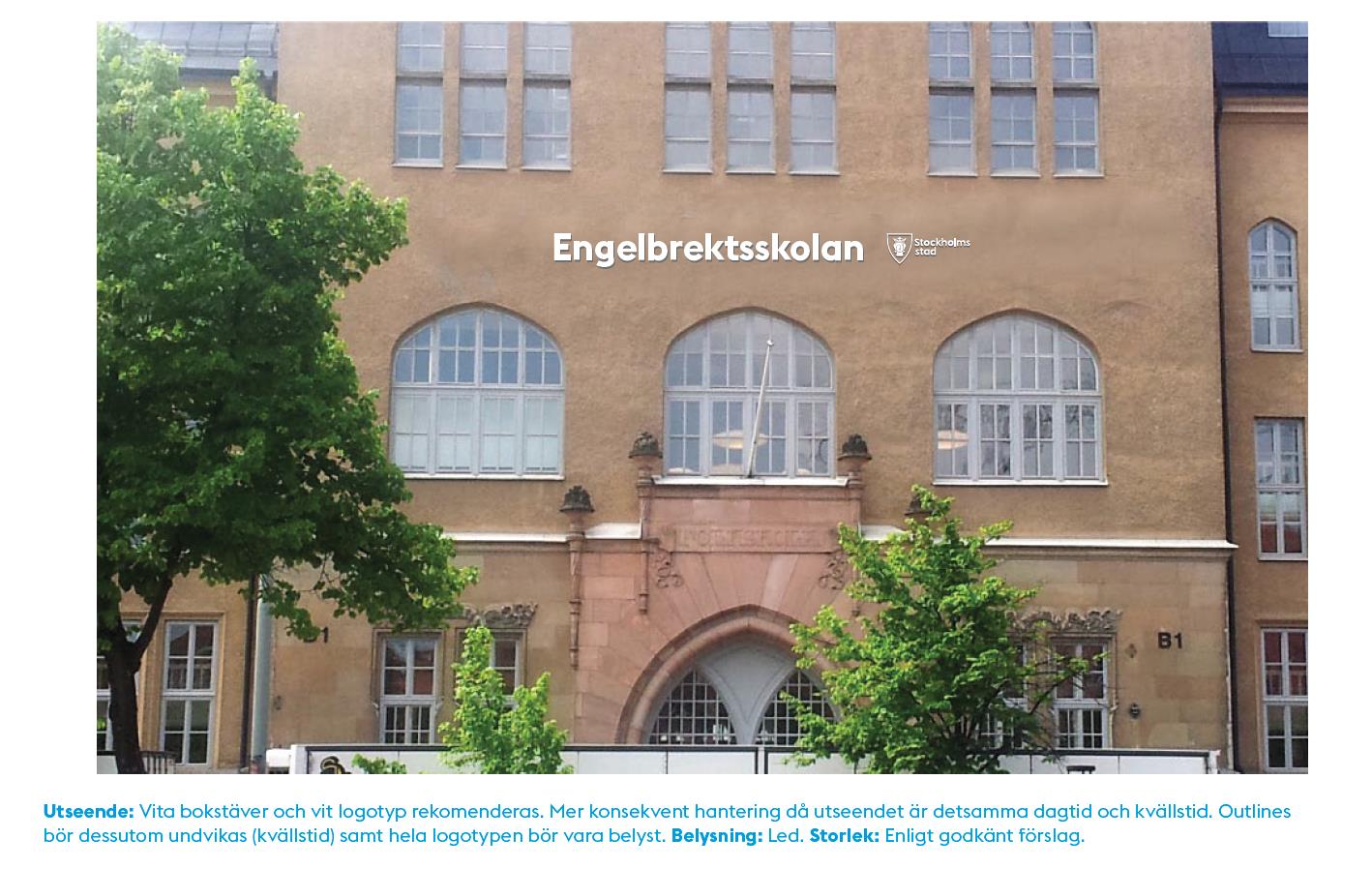

21 Skolans namnskylt Skylt 1 Namnskylt på fasad. Skall stå skolans namn. Utformning ska följa stadens grafiska profil, Bilaga 1 Sida 21 av 29

22 Entréskylt Entréskylt namngivning Byggnadernas olika entréer numreras med hus + entrénummer (A1, A2 osv) NCS S 6500-N med vit text vid ljus fasad, eller vice versa beroende på ljus eller mörk fasad/placering. Aluminiumskylt. Placering på vägg över eller vid sidan av dörr. Texthöjd 320 mm. Dolt montage. Format 450x450 mm. Bilaga 1 Sida 22 av 29

23 Vägvisningsskyltar Utformning ska följa stadens grafiska profil, Vägvisningsskylt på gatuskyltstolpe (vägverkstyp) eller på vägg med en eller flera pilskyltar. Aluminiumskylt. Texthöjd mm. Varierande format beroende på skyltinnehåll (ca 1000x470 mm på skylt tv och 900x300 mm på skylt th) Bilaga 1 Sida 23 av 29

24 Rullstolstillgänglig entré Utformning ska följa stadens grafiska profil, Byggnadernas tillgängliga entréer förses med skylt med pictogram enl bild. NCS S 6500-N med vit text vid ljus fasad, eller vice versa beroende på ljus eller mörk fasad/placering. Aluminiumskylt. Placering på vägg eller vid sidan av dörr. Texthöjd 50 mm. Dolt montage. Format 250x300 mm. Underkant 1400 ö mark. Bilaga 1 Sida 24 av 29

25 Namnskylt sidobyggnader Byggnader på skolan med egen namnskylt Utformning ska följa stadens grafiska profil, Tillgänglighetsskyltar inomhus Utformning ska följa stadens grafiska profil, Orienteringstavla Orienteringstavla inomhus med LED belysning, se SISABs projekteringsanvisning för el- telesystem. Typ pylon. Placeras strategiskt i skolans huvudentré entréhall. På stora skolor kan flera skyltar behövas. Vägghängda. Bredd ca 800 mm och höjd ca 1000 mm. Visuell kartbild skall ha schematisk/a översiktsplan/er över skolan med angivelse och benämning av trapphus, hissar, olika lokaler, handikapptoaletter och var man befinner sig. Texthöjd mm. Skall ange vilka funktioner som finns på olika plan. Vita gemener mot grå botten NCS 6500-N. Höjd på underkant kartbild ca 1100 över golv. Placeras så att man gå och stå intill skylten utan att stå i vägen. Taktil/relief kartbild med ledstråk till vaktmästaren (eller expedition) Med taktil information och punktskrift. Utvinklad ca 35 o. Texthöjd mm. Vita gemener mot grå botten NCS 6500-N. Höjd på underkant taktil kartbild ca 900 över golv. Placeras så att man gå och stå intill skylten utan att stå i vägen. Sitter ihop med orienteringskartan som på bilden. Taktila skyltar skall placeras där man förväntas hitta dem för att underlätta för personer med synnedsättningar. De skall vara Bilaga 1 Sida 25 av 29

26 placerade så att både rullstolsbundna och stående personer lätt skall kunna läsa och förstå dem. Exempel på visuell kartbild till invändig orienteringstavla Utformning ska följa stadens grafiska profil, OBS! Bild nedan ej anpassad till stadens grafiska profil Bilaga 1 Sida 26 av 29

27 Exempel på taktil kartbild till invändig orienteringstavla OBS! Bild nedan ej anpassad till stadens grafiska profil Informationstavla och vägvisningsskylt Utformning ska följa stadens grafiska profil, Informationstavla utanför hissar och i trapphallar efter situation. Vägvisningsskyltar kan hänvisa till ett eller flera ställen. Placeras utanför hissar och i trapphallar efter situation. Lameller. Aluminiumskylt. Placering på vägg med underkant 1200 mm över golv.. Texthöjd rubriker 25 mm och övrig text 15 mm. Dolt montage Format ca 300 x 450 mm. Bilaga 1 Sida 27 av 29

28 Läges-våningsskyltar Utformning ska följa stadens grafiska profil, Läges-våningsskyltar på vägg i trapphus och utanför hissar efter situation. Aluminiumskylt. Placering på vägg med underkant 1400 mm över golv. Texthöjd Plan mm och våningssiffra 200 mm. Dolt montage Format ca 400 x 400 mm. Stora och små rumsskyltar Utformning ska följa stadens grafiska profil, Skyltar på vägg bredvid dörr till Matsal, Aula-samlingssal, Gymnastik mm. Små rumsskyltar utanför klassrum, kontor, mm. Aluminiumskylt. Placering på vägg med underkant 1400 mm över golv. Texthöjd stora skyltar 50 mm Format ca 150 x passande längd. Texthöjd små skyltar 30 mm Format ca 100 x passande längd. Bilaga 1 Sida 28 av 29

29 Pictogram vid toaletter Utformning ska följa stadens grafiska profil, OBS! Bild nedan ej anpassad till stadens grafiska profil Pictogram på vägg bredvid toalettdörrar. Aluminiumskylt eller plast. Placering med överkant max 1600 mm över golv. Texthöjd 15 mm och punktskrift. Dolt montage Format ca 150 x 150 mm. Skyltar generellt Utformning ska följa stadens grafiska profil, Ytan skall vara matt Taktila skyltar skall placeras där man förväntas hitta dem för att underlätta för personer med synnedsättningar. De skall vara placerade så att både rullstolsbundna och stående personer lätt skall kunna läsa och förstå dem. Överkant skylt skall vara max 1600 mm. Punkter i punktskrift får ej vara möjliga att pilla bort! Se även SISAB:s referenser, Skolans skyltar. Bilaga 1 Sida 29 av 29
