1 Fjärrvärme Sav Isolerat ventilsystem

2 Sav Isolerat ventilsystem Enkelrör 6-7 Dubbelrör 8-9 Dubbel-/enkelrör enkeltorn DN Enkelventil Enkelventil med 1 serviceventil Enkelventil med 2 serviceventiler SV isolerat ventilsystem cirkulation 20 SV Reparationsventil 22 Specialdesign 23 Teknisk och allmän information

3 FÖRTROENDE, RESPEKT, ENGGEMNG OCH GOD KOMMUNIKTION Säkerhet, hållbarhet, ekonomi Detta är viktiga hållpunkter för oss speciellt när det gäller förisolerade ventillösningar. Eftersom förisolerade ventiler för fjärrvärmedistribution ofta monteras i brunnar som kan fyllas med vatten, är det viktigt att ventilerna kan tåla denna typ av miljö. Vägsalt, vatten och värme är en oerhört aggressiv kombination och kräver att serviceventilerna är tillverkade i legerat, rostfritt och syrafast stål (ISI 316), för att kunna hålla så pass länge att det är en hållbar ekonomisk lösning. SV-Danmarks 3 verksamhets områden I över 40 år har SV-Danmark levererat produkter (ventiler och rördelar till VVS- och V-lösningar) av hög kvalitet till den professionella marknaden, tillverkade av ledande leverantörer från västeuropeiska länder. lla produkter följer dansk och svensk lagstiftning och normer. De senaste åren har vi utökat vårt utbud av industriventiler för medier och miljöer som kräver ventiler med särskilda egenskaper. Dessutom levererar vi förisolerade ventiler, rördelar, skåp och betäckningar för fjärrvärmedistribution. lltså har vi 3 verksamhetsområden med ventiler och tillbehör till: 1. VVS/V 2. Industri 3. Fjärrvärme Våra värderingar på SV-Danmark /S Vår värdegrund är avgörande för att vi ska lyckas i det långa loppet. Värderingarna är ett uttryck för den kraft som motiverar oss till att prestera och genomföra en extraordinär insats varje gång. Värderingarna, som vi vill ska synas i vår vardag, är det rättesnöre vi som företag vill agera efter. GOD KOMMUNIKTION RESPEKT TILLIT ENGGEMNG 3

4 SV isolerat ventilsystem 2 enkelrör DN32 DN200 Syrafast stål ISI 316 Syrafast stål ISI 316 Krympmuff Krympmuff SV isolerat ventilsystem 2 enkelrör 4 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Levereras med 4 st. syrafasta serviceventiler ISI 316 Isolering: serie Kan levereras med fullt genomlopp Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Design: SV-DNMRK Tfn alt CE@SV.Dk

5 DN d C D E F G H I J NV L 32 42, , , , , , , , , / J d F C H D G 200 I E L Tfn alt CE@SV.Dk

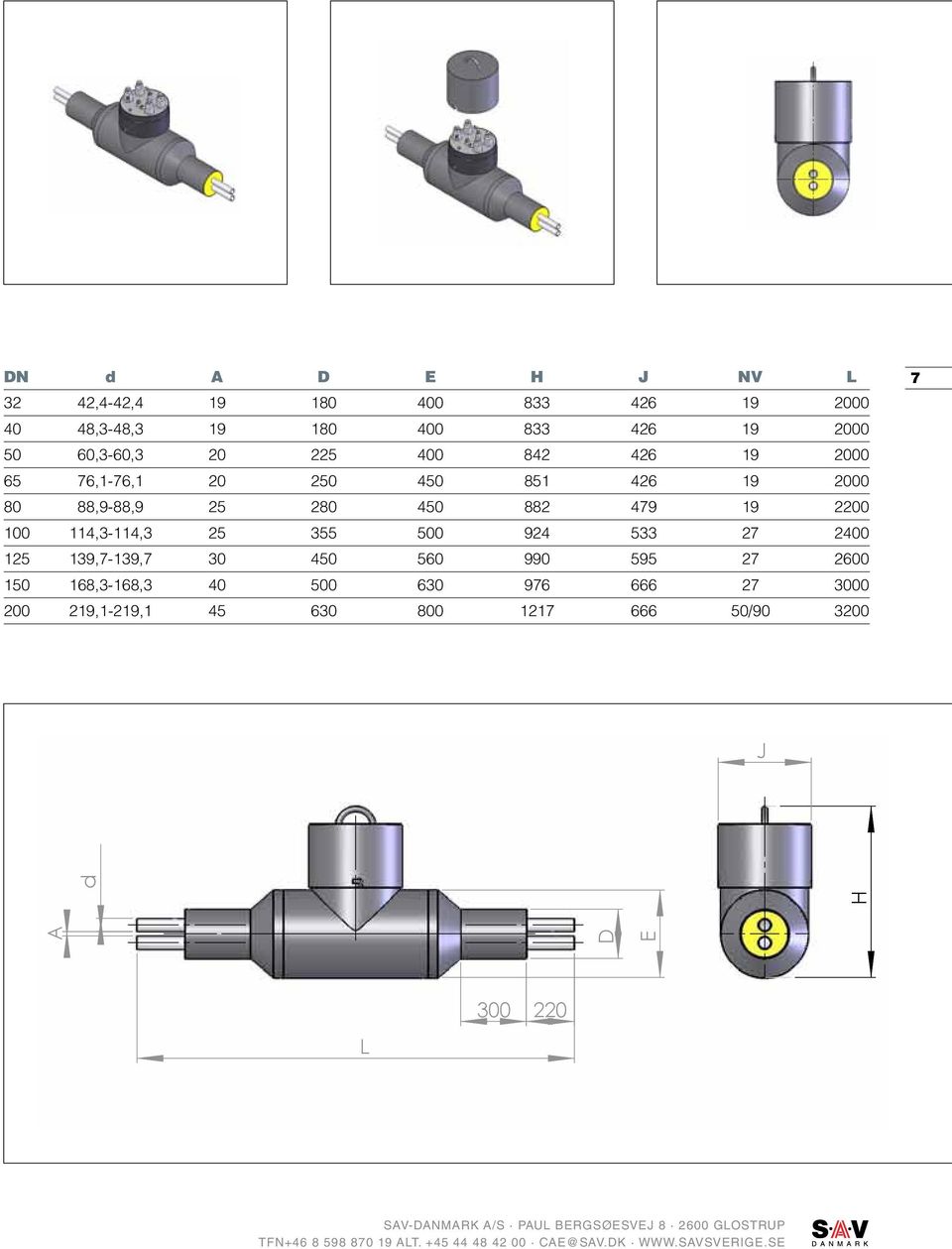

6 SV isolerat ventilsystem 2 dubbelrör DN32 DN200 Syrafast stål ISI 316 Syrafast stål ISI 316 Krympmuff Krympmuff SV isolerat ventilsystem 2 dubbelrör 6 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Levereras med 4 st. syrafasta serviceventiler ISI 316 Isolering: serie Kan levereras med fullt genomlopp Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Design: SV-DNMRK Tfn alt CE@SV.Dk

7 DN d D E H J NV L 32 42,4-42, ,3-48, ,3-60, ,1-76, ,9-88, ,3-114, ,7-139, ,3-168, ,1-219, / J D E H d L 300 Tfn alt CE@SV.Dk

8 SV isolerat ventilsystem 2 dubbel/enkelrör DN32 DN200 Syrefsat stål ISI 316 Syrefsat stål ISI 316 Krympemuffe Krympemuffe SV isolerat ventilsystem 2 dubbel-/enkelrör 8 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Färre antal byxrör Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Levereras med 4 st. syrafasta serviceventiler ISI 316 Isolering: serie Kan levereras med fullt genomlopp Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Design: SV-DNMRK Tfn alt CE@SV.Dk

9 DN d B C D E F G H I J NV L 32 42, , , , , , , , , / J B H F l L G E d C D Tfn alt CE@SV.Dk

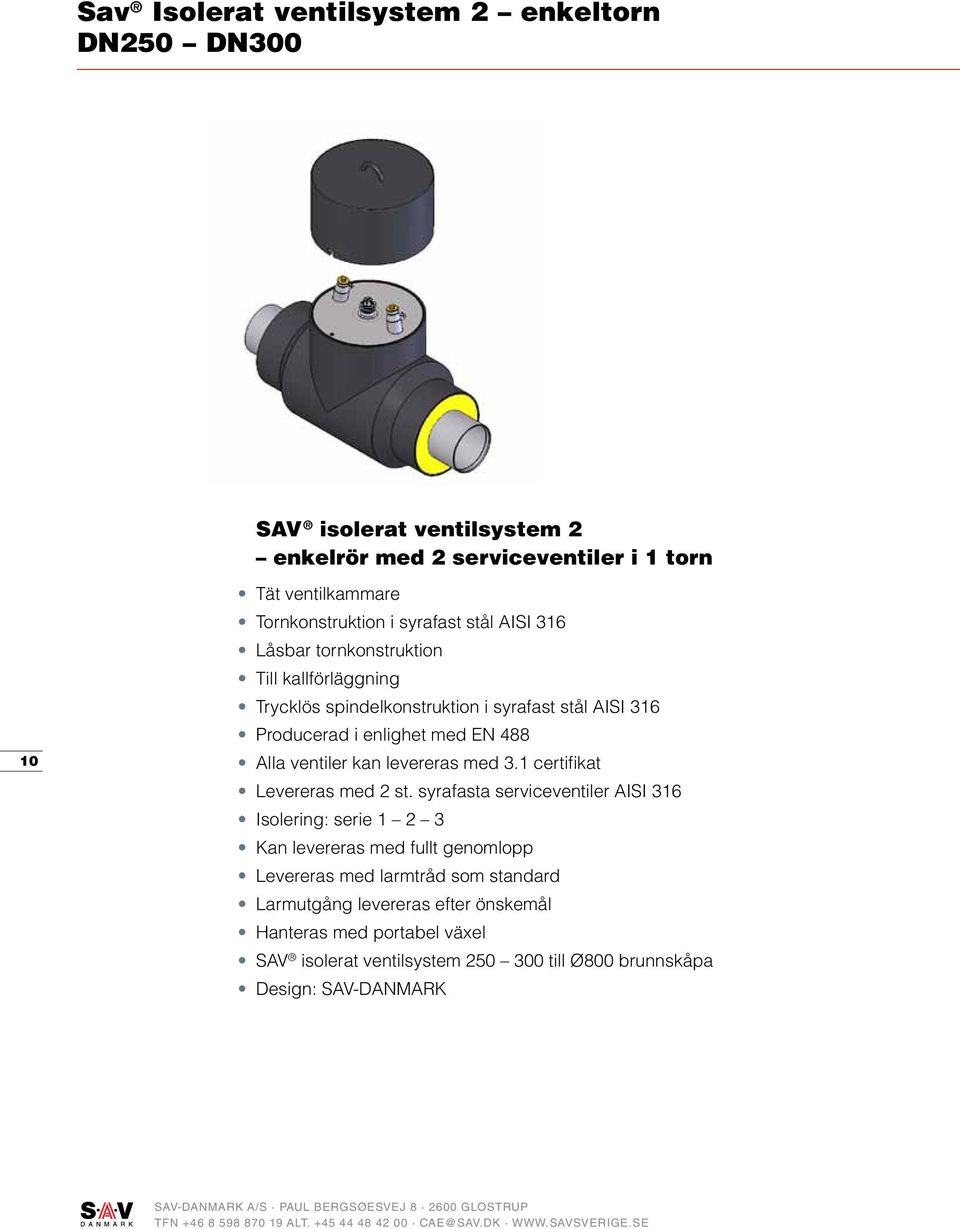

10 Sav Isolerat ventilsystem 2 enkeltorn DN250 DN300 SV isolerat ventilsystem 2 enkelrör med 2 serviceventiler i 1 torn 10 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Levereras med 2 st. syrafasta serviceventiler ISI 316 Isolering: serie Kan levereras med fullt genomlopp Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med portabel växel SV isolerat ventilsystem till Ø800 brunnskåpa Design: SV-DNMRK Tfn alt CE@SV.Dk

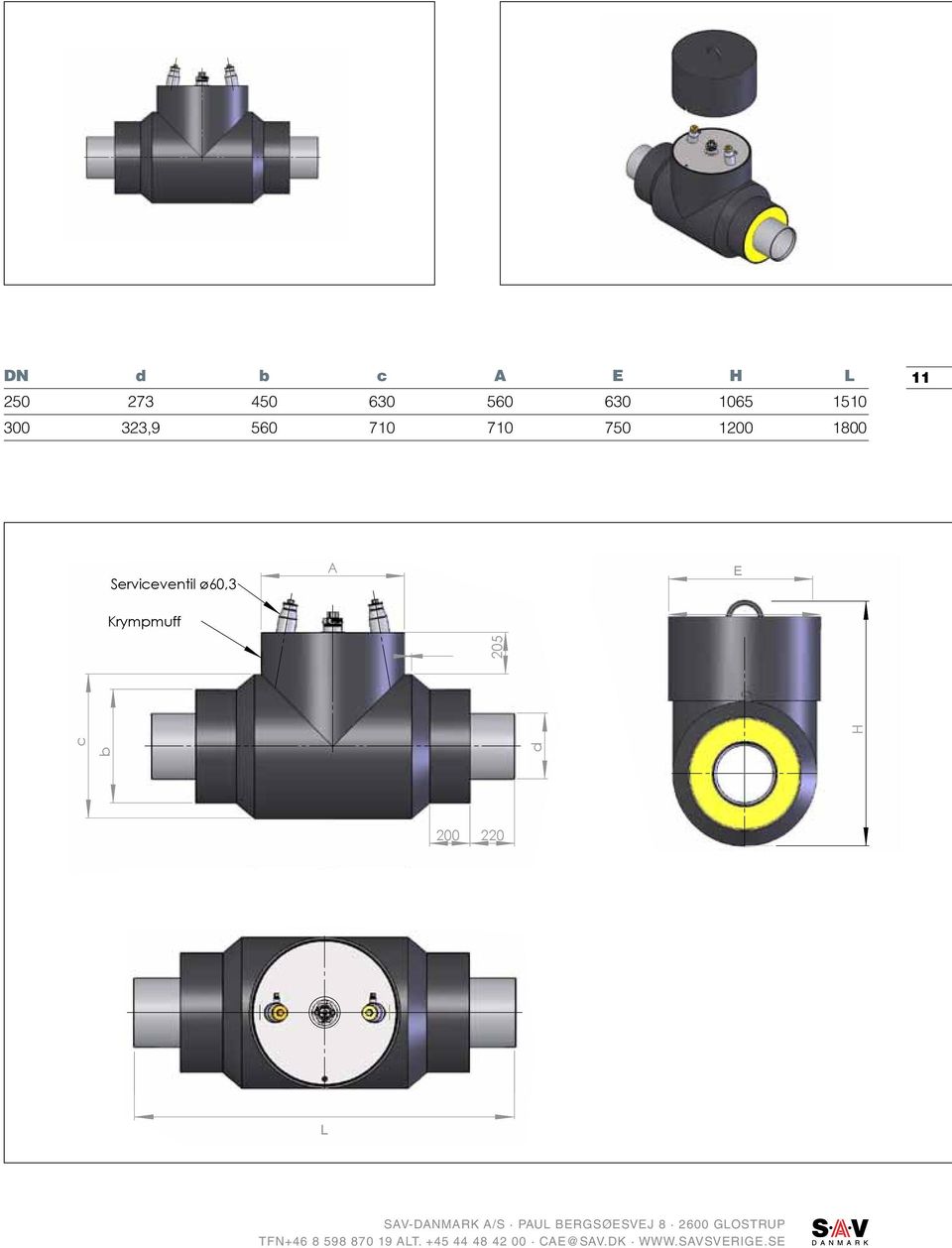

11 DN d b c E H L , E Serviceventil ø60,3 Serviceventil ø60,3 Krympmuff Serviceventil ø60,3 Krympmuff Krympmuff E E c b d c b d b d H c H 205 H L L DETIL D SCLE 2 : 5 DETIL D SCLE 2 : 5 DETIL D SCLE 2 : 5 L Tfn alt CE@SV.Dk

12 SV isolerat ventilsystem 2 enkelventil DN25 DN300 SV isolerat ventilsystem 2 enkelventil 12 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Isolering: serie Kan levereras med fullt genomlopp Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Rörförlängare upp till 5000 mm Spindelhöjd levereras upp till 3000 mm Design: SV-DNMRK Produceras på förfrågan upp till DN600 Tfn alt CE@SV.Dk

13 DN d H NV D D+ D++ D1 D2 d1 l L 25 33, , , , , , , , , , , , DN 100 L 114,3 H 450 NV D27 D+ 200 D++ D1225 d1 250 l 250 Pos , /33, , , , /42, , , /48, , , /60, , / , , /76, , / , , /88, , , / /114, , , /139, , /168, , /219, / , /273, / , /323, / , H l d1 ISI 316 D, D+, D++ (isoleringstjocklek) D D1 NV d2 13 d L NME Single ventilsystem 2 ISI 316 Model SV SV-DNMRK /S Tfn alt CE@SV.Dk Paul Bergsøes Vej 8 Project SIGNTURE 01. DTE CHK'D Rev. Dato. Check. DWG NO DK-2600 Glostrup WEIGHT: Danmark Description. 1 2 SCLE:1:20 SHEET 1 OF 3 DO NOT SCLE

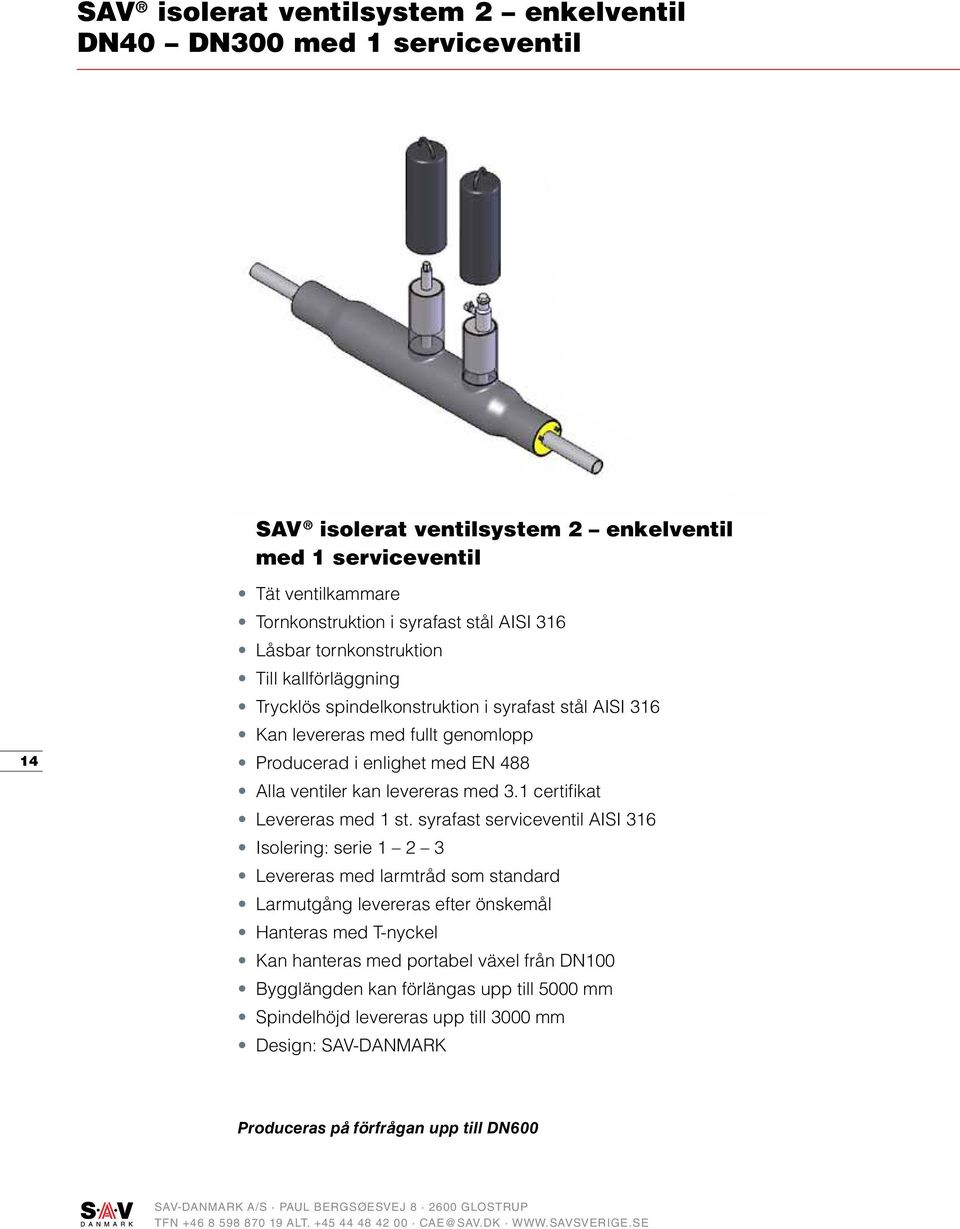

14 SV isolerat ventilsystem 2 enkelventil DN40 DN300 med 1 serviceventil SV isolerat ventilsystem 2 enkelventil med 1 serviceventil 14 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Kan levereras med fullt genomlopp Producerad i enlighet med EN 488 lla ventiler kan levereras med 3.1 certifikat Levereras med 1 st. syrafast serviceventil ISI 316 Isolering: serie Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Bygglängden kan förlängas upp till 5000 mm Spindelhöjd levereras upp till 3000 mm Design: SV-DNMRK Produceras på förfrågan upp till DN600 Tfn alt CE@SV.Dk

15 l DN d H NV D D+ D++ D1 D2 D3 l L 40 48, , , , , , , DN L H NV D D+ D++ D1 l Pos , / /48, /60, , / /76, , / /88, /114, /139, /168, /219, / /273, / /323, / B ISI 316 NV 250(DN ) B H D2 D3 D, D+, D++ (isoleringstjocklek) C C d D D1 L D 1 2 NME Single ventilsystem 2 m. 1 udlufter ISI 316 Model SV Project SIGNTURE DTE DWG NO. WEIGHT: SV-DNMRK /S Paul Bergsøes Vej 8 DK-2600 Glostrup Danmark Tfn alt CE@SV.Dk CHK'D Rev. Dato. SCLE:1:20 Check. Description. SHEET 1 OF 4 4 DO NOT SCLE DRWING

16 SV isolerat ventilsystem 2 enkelventil DN40 DN300 med 2 serviceventiler SV isolerat ventilsystem 2 enkelventil med 2 serviceventiler 16 Tät ventilkammare Tornkonstruktion i syrafast stål ISI 316 Låsbar tornkonstruktion Till kallförläggning Trycklös spindelkonstruktion i syrafast stål ISI 316 Producerad i enlighet med EN 488 Kan levereras med fullt genomlopp lla ventiler kan levereras med 3.1 certifikat Levereras med 2 st. syrafasta serviceventiler ISI 316 Isolering: serie Levereras med larmtråd som standard Larmutgång levereras efter önskemål Hanteras med T-nyckel Kan hanteras med portabel växel från DN100 Bygglängden kan förlängas upp till 5000 mm Spindelhöjd levereras upp till 3000 mm Design: SV-DNMRK Produceras på förfrågan upp till DN600 Tfn alt CE@SV.Dk

17 DN d H NV D D+ D++ D1 D2 D3 l L 40 48, , , , , , DN L ,3 H NV 474 D27 D+ 250 D D1 315 l 315 Pos /48, , / /60, , / /76, /88, , / /114, /139, /168, /219, / /273, / /323, / (DN ) ISI 316 NV 250 (DN ) B H D, D+, D++ (isoleringstjocklek) C D D1 l D2 d D3 L 1 2 NME Single Ventilsystem 2 m. 2 udluftere ISI 316 Model SV Project SIGNTURE DTE DWG NO. WEIGHT: SV-Danmark /S Paul Bergsøesvej Danmark Glostrup Tfn alt CE@SV.Dk CHK'D Rev. Dato. SCLE:1:20 Check. SV-DNMRK /S Paul Bergsøes Vej 8 DK-2600 Glostrup Description. SHEET 1 OF 3 4 DO NOT SCLE DRWING

18 SV isolerat ventilsystem cirkulation DN25 DN40 SV isolerat ventilsystem cirkulation 18 Tät ventilkammare Låsbar tornkonstruktion Producerad i enlighet med EN 488 Till kallförläggning lla ventiler kan levereras med 3.1 certifikat Isolering: serie Levereras med 2 st. syrafasta serviceventiler enligt ISI 316 Hanteras med T-nyckel Design: SV-DNMRK Tfn alt CE@SV.Dk

19 Enkelrör E Dubbelrör E d D H d D H G 19 Dubbelrör DN d D E G H 25 33, , Enkelrör DN d D E G H 25 33, , G Tfn alt CE@SV.Dk

20 SV Reparationsventil DN25 DN50 SV Reparationsventil Reparationsventil med syrafast krage Kan levereras med 3.1 certifikat vluftningsventil och krage är i syrafast stål ISI 316 Kragen tätas med krympmuff med kitt Ventilfabrikat: Naval, Finland Design: SV-DNMRK DN d B c 25 33, , , vluftningsventil Krage ISI 316 Syrafast plåt 167 ISI 316 syrafast plåt c B d Tfn alt CE@SV.Dk

21 SV Specialdesignat ventilsystem 2 kombinerat med flödesmätare Tät ventil- och mätkammare Låsbar tornkonstruktion i syrafast stål ISI 316 Mått och dimensioner enligt kundens önskemål Kundanpassad flödesmätare Design: Kund/SV-DNMRK 21 SV Specialdesignat ventilsystem 2 med cirkulation och flödesmätare Tät ventilkammare Låsbar tornkonstruktion i syrafast stål ISI 316 Mått och dimensioner enligt kundens önskemål Kundanpassad flödesmätare Design: Kund/SV-DNMRK Tfn alt CE@SV.Dk

22 larmtråd 42,4 180 B larmtråd B C 26,9 26, ,4 42,4 C D Speciell kompaktavgrening. 26,9 960 vgrening med avluftning i dubbelrör. NME SIGNTURE MH /03/2010 Dobbelt T-stykke larmtråd Cu/cu på DWG NO. 42,4-42,4/180 Hoved dim. Project DTE CHK'D Rev. Dato. Check Salling Plast /S Idrætsvej 22 DK-8691 Ranum WEIGHT: Tel Fax Description SCLE:1:20 SHEET 1 OF 2 DO NOT SCLE DRWING Övergångsenkelrör/dubbelrör med förlängningar och avluftning. vgreningsövergång enkelrör/dubbelrör. SV isolerat ventilsystem specialdesign Komponenter utvecklade för danska fjärrvärmeverk på förfrågan Om ni har stött på problem med ert system med förisolerade rör, utvecklar vi gärna en lösning som passar ert behov. Tfn alt CE@SV.Dk

23 TEKNISK OCH LLMÄN INFORMTION KULVENTIL Valet av kulventilstillverkare har varit enkelt. SV-Danmark vill tillverka de bästa fjärrvärmekomponenterna av högsta kvalitet och därför samarbetar vi enbart med producenter som tillverkar sina kulventiler i Skandinavien. De producenter vi samarbetar med uppfyller alla aktuella krav enligt EN488 SV-Danmark kan erbjuda samtliga tjänster från båda tillverkarna PRISER OCH LEVERNSVILLKOR Var vänlig kontakta SV-Danmark /S för prisoch leveransinformation Vi har valt följande kulventilstillverkare till SV isolerade ventilsystem: Naval OY, som producerar sina helsvetsade kulventiler i Latitila, Finland. english 23 Syntax för förisolerade ventiler BL = Deci M S = Singel/enkel 15 =1500 mm E = Enkelrör = 1800 mm D = Dubbelrör = 2000 mm X = Dubbel/enkel N = Naval = 2500 mm T = Enkeltorn J = JIP = 3000 mm Ventil System Typ Dim Ventil vluftning DN Kåpa Bygglängd Tillbehör V 2 E 04 N 4 40 K S 1 = system 1 01 = 26,3 DN20 Ø = rör K = mm = Larmutgång 2 = system 2 02 = 33,7 DN25 1 S = Stomme, 03 = 42,4 DN32 2 utgång 04 = 48,3 DN40 4 E = Plasttorn 05 = 60,3 DN50 0 = ingen H = Högt lock 06 = 76,1 DN65 X = note 07 = 88,9 DN80 08 = 114,3 DN = 139,7 DN = 168,3 DN = 219,1 DN200 12= 273,0 DN = 323,9 DN300 Tfn alt CE@SV.Dk
