Standard JIP kulventiler (PN 16, 25, 40)
|
|
- Lena Abrahamsson
- för 4 år sedan
- Visningar:
Transkript

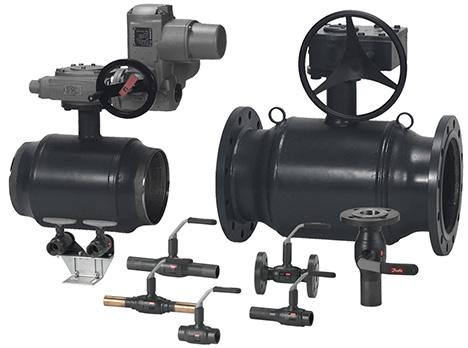

1 (PN 16, 25, 40) Beskrivning Danfoss JIP kulventiler är en serie avstängningsventiler med reducerat flöde som utvecklats för fjärrvärme och fjärrkylningsnätverk med cirkulerande medium. Det är en serie stålkulsventiler med helsvetsat hus. Ventilkonstruktionen gör dem idealiska för byggnadsinstallationer eftersom Energisparande: med optimal flödesdesign har ventilerna den högsta kv. på marknaden och därmed de lägsta pumpenergikostnaderna. ång livslängd och optimal täthet tack vare konstruktion och materialval för kul och spindeltätning (kolfiberförstärkt PTE). Ventilerna är underhållsfria och utöver avstängningsventilerna i huvudledningsnätet erbjuder Danfoss en serie kompletterande ventiler, t. ex. tappvarmvattensventiler, grenledningsventiler, tvillingventinler och avtappningsventiler. uvuddata: k VS = m 3 /h PN 16 / 25 / 40 äckageklass A (enligt SSEN ) bägge riktningar Temperatur: C Medium: Cirkulationsvatten/glykolvatten upp till 50 % Min. lagrings och transporttemperatur: 40 C Godkännanden och standarder: eltäckande slutkontroll. Test av läckage och höljestäthet, samt mått och funktionstester utförs på varje ventil i enlighet med gällande standard (SSEN del 1 P10P11P12 och del 2 20). Direktivet om tryckbärande anordningar (PED) 2014/68/EU, modul 1 Danfoss A/S är certifierat i enlighet med ISO Dessutom certifierat i enlighet med ISO och OSAS Danfoss VD.KD.D7.07 1
2 Beställning JIPWW för svetsning JIP för fläns 15 JIP svetsanslutning WW PN 25 WW PN N JIP flänsad PN 16 PN 25 PN N N N N N N N N N N N N N N N N N N N N N N N N N N N N N0955 JIP svetsanslutning Ventil med snäckväxel JIP flänsad Best. nr WW PN 25 PN 16 PN 25 Ventil med kuggfläns Ventil med snäckväxel Ventil med kuggfläns Ventil med snäckväxel Ventil med kuggfläns N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N N0187 JIPII med invändig gänga JIPIW invändig gänga/ svetsning JIPII med invändig gänga handtag hög spindel Best. nr II PN 40 Thandtag låg spindel JIPIW med invändig gänga/för svetsning handtag hög spindel IW PN 40 Thandtag låg spindel N N N N N N N N N N N N N N N N N N VD.KD.D7.07 Danfoss
3 Beställning JIPW fläns/svetsning 15 JIPW med fläns/för svetsning PN 16 PN 25 PN N N N N N N N N N N N N N N N N N N0985 Kopparventiler JIPCC koppar JIPIC invändig gänga /koppar Max. temp. 130 JIPCC koppar JIPIC med invändig gänga/koppar CC PN 16 IC PN N N N N N N4087 Tvillingventiler av koppar för enkelrör JIPIC invändig gänga /koppar Max. temp. 130 JIPIC med invändig gänga/koppar IC PN 16 med Thandtag N N4071 Tvillingventiler för enkelrör Thandtag ( 1525) eller handtag ( 32) JIPWW för svetsning JIPII med invändig gänga JIP IW tråd / svetsning JIP svetsanslutning JIPII med invändig gänga JIPIW med invändig gänga/för svetsning WW PN 40 II PN 40 IW PN N N N N N N N N N N N N0916 Danfoss VD.KD.D7.07 3
4 Beställning Tvillingventiler för dubbelrör Thandtag JIP IW invändig gänga / svetsning JIPII med invändig gänga JIPIW med invändig gänga/för svetsning JIPII med invändig gänga IW PN 40 II PN N N N N N N7026 Avtappningsventiler JIPWE cc för svetsning/ utvändig gänga med förslutningshatt JIPWE CC för svetsning/med utvändig gänga med förslutningshatt WE PN 40sexk.mod. WE PN 40handtag N N N N N N N N N4327 Ställdon Auma NORM Auma MATIC N N N N N N N N N N N N N N N N8440 Snäckväxel Beskrivning Snäckväxel Positionsindikator med ändlägesbrytare Snäckväxel för 65reducerat flöde 065N N0694 Snäckväxel för reducerat flöde 065N N0695 Snäckväxel för reducerat flöde 065N N0695 Snäckväxel för 250 reducerat flöde 065N N0696 Snäckväxel för reducerat flöde 065N N0697 Snäckväxel för 400 reducerat flöde 065N N0698 Snäckväxel för reducerat flöde 065N N0699 Ändlägesbrytare för indikering av ändläge IP 65. Temperaturområde: 15 C till +80 C. Ställdon och ändlägesbrytare måste beställas var för sig och monteras på fabrik. Kontakta Danfoss försäljningsrepresentant om ändlägesbrytare behövs för befintliga kulventiler. 4 VD.KD.D7.07 Danfoss
5 Beställning Tillbehör Reservhandtag Typ av handtag ixering T alum jäderstift 065N8255 stål 1532 med plastgrepp jäderstift 065N8256 stål 4050 med plastgrepp jäderstift 065N8257 stål 65 med plastgrepp jäderstift 065N8258 stål med plastgrepp jäderstift 065N8259 stål 125 med plastgrepp jäderstift 065N8260 stål 150 med plastgrepp jäderstift 065N8261 stål vinklat 200 med plastgrepp Skruv 065N8001 Röda vred (påse med 100 st) Blå vred (påse med 100 st) Markeringsknappar för handtag (röd/blå) 065N N8304 Tekniska data KVS (m 3 /h) PN 16/ 25/ 40 16/ 25 Temp.område 0180 C Medium Cirkulationsvatten/glykolvatten upp till 50 % Konstruktion & material 1550 (med handtag 1 Svetsände Stål P235G 1A läns Stål P245G 2 ölje Stål P235G 3 Tätningshållare för kula Stål P235 4 Kula Rostfritt stål 5 Kultätning Kolfiberförstärkt PTE 6 Spindel Rostfritt stål 7 Bricka Kolfiberförstärkt PTE 8 Tätningsringar för spindel Kolfiberförstärkt PTE 9 Kompressionsmutter Stål 10 Emballage Stål P235G 11 Stift jäderstål 12 andtag Stål Danfoss VD.KD.D7.07 5
6 Konstruktion & material 1 Svetsände Stål P235G 1A läns Stål P245G 2 ölje Stål P235G 3 Tätningshållare för kula Stål P235 4 Kula Rostfritt stål 5 Rörinsats Rostfritt stål 6 Stödring Rostfritt stål 7 Tallriksfjäder Domex 650 MC 8 Kultätning Kolfiberförstärkt PTE 9 Spindel Rostfritt stål 10 Bricka Kolfiberförstärkt PTE 11 Tätningsringar för spindel Kolfiberförstärkt PTE 12 Kompressionsring Stål 13 Kompressionsmutter Stål 14 Emballage Stål P235G 15 Stift jäderstål 16 andtag Stål med handtag handtag 1 Svetsände Stål P235G 1A läns Stål P245G 2 Vägledande rör Stål P235 3 ölje Stål P235G 4 Tätningshållare för kula Stål P235 5 Kula Rostfritt stål 6 Rörinsats Rostfritt stål 7 Kultätning Kolfiberförstärkt PTE 8 Tallriksfjäder Domex 650 MC 9 Spindel Rostfritt stål 10 Bricka Kolfiberförstärkt PTE 11 Emballage Stål P245G 12 Ångtätningsringar Kolfiberförstärkt PTE 13 Kompressionsring Stål 14 Kompressionsmutter Stål 15 Stoppsektion Rostfritt stål 16 andtag Stål 200 med handtag 6 VD.KD.D7.07 Danfoss
7 Konstruktion & material 1 Svetsände Stål P235G 1A läns Stål P235G 2 Vägledande rör Stål P235G 3 ölje Stål P235G 4 Tätningshållare för kula Stål P235 5 Kula Rostfritt stål 6 Styrrör Rostfritt stål 7 Kultätning Kolfiberförstärkt PTE 8 Tallriksfjäder Domex 650 MC 9 Spindel Rostfritt stål 10 Bricka Kolfiberförstärkt PTE 11 Emballage Stål P245G 12 Tätningsringar för spindel Kolfiberförstärkt PTE 13 Kompressionsring Stål 14 Kompressionsmutter Stål 15 Simmerring Gummi 16 Nyckel Stål med kuggfläns Tekniska data Tryckfall/hastighet ΔP (bar) 1,0000 0,5000 0,1000 0, / ,0100 0,0050 0,0010 0,0005 0,0001 JiP RB 0,1 0, m/sek Danfoss VD.KD.D7.07 7
8 Tekniska data Tryckfall/flöde ΔP (bar) 1,0000 0,5000 0,1000 0,0500 0, ,0050 0,0010 0,0005 0,0001 JiP RB m3 /h Tryck/temperatur Bar M PA 40 4,0 35 3, ,0 25 2,5 20 2, ,5 10 1,0 5 0,5 0 0 Vattenr (arbetsområde) Ånga C 8 VD.KD.D7.07 Danfoss
9 Mått JIPWW för svetsning svetsning S ØC h ØC g T G3 ØB ØA ØB ØA G1 G2 E 15 42,4 O ØA T ØB g E ØC S O G1 G2 G3 kg 21, PN ,4 26, , ,3 2,6 33, , ,3 42, , ,1 48, , ,1 2,9 60, ,8 PN ,9 76, , ,2 88, , ,6 114, , , , ,5 168, , ,3 219, ,3 273, , , , ,8 406, , , ,5 610, Vikterna baseras på PN 40/25modellerna : Dimensioner och vikter gäller för PN 25 och inkluderar snäckväxel. JIPII med invändig gänga S ØC ØC ØA R ØA R ØA R låg låg hög med hög ØC S kg 15 42,4 ½ , ,4 ¾ , , , ,3 1 ¼ , ,1 1 ½ , , ,3 Danfoss VD.KD.D7.07 9
10 Mått JIP med fläns/fläns S A D D A D D I D I ØA * g E ØC S O G1 G2 G3 kg PN 16 PN , , , , , , , , , , , ,7 PN 16 PN Vikterna baseras på PN 40/25modellerna : Dimensioner och vikter gäller för PN 25 och inkluderar snäckväxel. * invändig nominell diameter JIP IW invändig gänga / svetsning S ØC ØC ØB R ØA ØB R ØA ØA ØB R * låg T låg hög hög ØC S kg 15 42,4 21,3 ½ , ,4 26,9 ¾ , ,3 33, , ,3 42,4 1 ¼ , ,1 48,3 1 ½ , ,9 60, ,3 * invändig nominell diameter 10 VD.KD.D7.07 Danfoss
11 S ØC ØA ØB D I d p q ØK ØR ØK ØR n n r r Mått JIPW för fläns/svetsning ØA ØB * 15 42,4 21,3 15 D I D I C S kg PN 16 PN , ,4 26, , ,3 33, , ,3 42, , ,1 48, , ,9 60, ,9 PN 16 PN , , , , , , Vikterna baseras på PN 40/25modellerna : Dimensioner och vikter gäller för PN 25 och inkluderar snäckväxel. * invändig nominell diameter Ventiltopp och kuggfläns Öppet läge q 125 Kuggfläns Reducerat flöde / Kuggfläns 10 Antal skruvhål d n p q r mm , , Diameter på skruvhål D K R mm Danfoss VD.KD.D
12 Mått usanslutningar Enkelventil JIPCC koppar JIPIC invändig gänga /koppar Max. temp. 130 ØA ØB CC IC kg PN ,4 18/21,3/ , , /125/105 0, , ,10 * invändig nominell diameter usanslutningar Tvillingventiler enkelrör JIPIC invändig gänga /koppar Max. temp. 130 A C kg PN , ,75 usanslutningar Tvillingventiler enkelrör JIPWW för svetsning JIPII med invändig gänga JIP IW invändig gänga / svetsning A C kg PN , , , ,5 12 VD.KD.D7.07 Danfoss
13 Mått usanslutningar Tvillingventiler dubbla rör JIPII/JIPIW invändig gänga C kg PN , , ,3 JIPWE cc för svetsning / utvändig gänga med förslutningshatt Gänga Mässingshatt och kedja D Gänga Mässingshatt och kedja ØA ØB * 2 PN 40 handtag Gänga ex. kg 15 42,4 21, /4 19 1, ,4 26, /4 19 1, ,3 33, , ,3 42, /4 19 2, ,1 48, /2 27 3, ,9 60, ,4 * invändig nominell diameter Danfoss VD.KD.D
14 AUMA NORM elektriska ställdon för Danfoss kulventiler Danfoss kulventiler Typ Auma ställdon Drifttid för 90º vridning (s) 6580 SQ 05, SQ 07, SQ 10, SA 07,6+GS 100,3VZ 4, SA 10,2+GS 125,3VZ 4, SA 10,2+GS 160,3+ GZ 160,3 207 Ställdonen kan utrustas med olika tillbehör. Styr och reglerenheten AUMA Matic kan tillhandahållas i grundutförandet. ör andra nätspänningar än V/50 z eller vid eventuella frågor, kontakta oss. Vid igångkörning och under vissa besvärliga systemförhållanden, kan det vara nödvändigt att använda långsammare ställdon för att undvika vätskeslag och vibrationer. unktioner: 2 gränslägesbrytare öppna/stäng 2 gränslägesbrytare öppning/stängning Värmare Blinkar omkopplare för fas Manuell drift med handratt Termodrift uvuddata: Nominell spänning: V AC, 50 z Kapslingsklass IP 68 Kopplingsschema: TPA 00R1AA VD.KD.D7.07 Danfoss
15 Danfoss VD.KD.D
16 16 VD.KD.D7.07 Danfoss DSSRMT/SI
