Lagring och skanningsläge (tillval)

Transkript

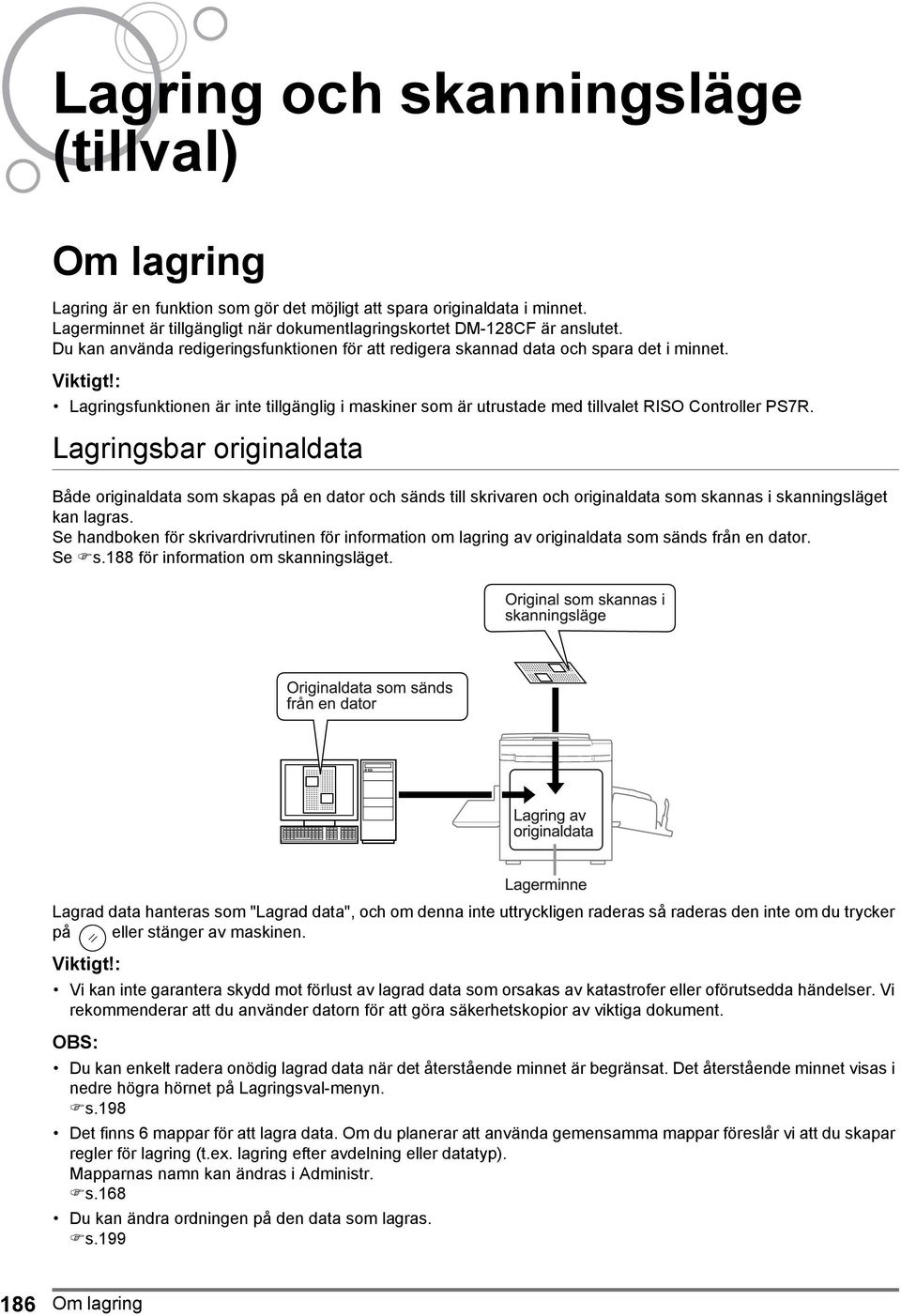

1 Lagring och skanningsläge (tillval) Om lagring Lagring är en funktion som gör det möjligt att spara originaldata i minnet. Lagerminnet är tillgängligt när dokumentlagringskortet DM-128CF är anslutet. Du kan använda redigeringsfunktionen för att redigera skannad data och spara det i minnet. Viktigt!: Lagringsfunktionen är inte tillgänglig i maskiner som är utrustade med tillvalet RISO Controller PS7R. Lagringsbar originaldata Både originaldata som skapas på en dator och sänds till skrivaren och originaldata som skannas i skanningsläget kan lagras. Se handboken för skrivardrivrutinen för information om lagring av originaldata som sänds från en dator. Se s.188 för information om skanningsläget. Lagrad data hanteras som "Lagrad data", och om denna inte uttryckligen raderas så raderas den inte om du trycker på eller stänger av maskinen. Viktigt!: Vi kan inte garantera skydd mot förlust av lagrad data som orsakas av katastrofer eller oförutsedda händelser. Vi rekommenderar att du använder datorn för att göra säkerhetskopior av viktiga dokument. Du kan enkelt radera onödig lagrad data när det återstående minnet är begränsat. Det återstående minnet visas i nedre högra hörnet på Lagringsval-menyn. s.198 Det finns 6 mappar för att lagra data. Om du planerar att använda gemensamma mappar föreslår vi att du skapar regler för lagring (t.ex. lagring efter avdelning eller datatyp). Mapparnas namn kan ändras i Administr. s.168 Du kan ändra ordningen på den data som lagras. s Om lagring

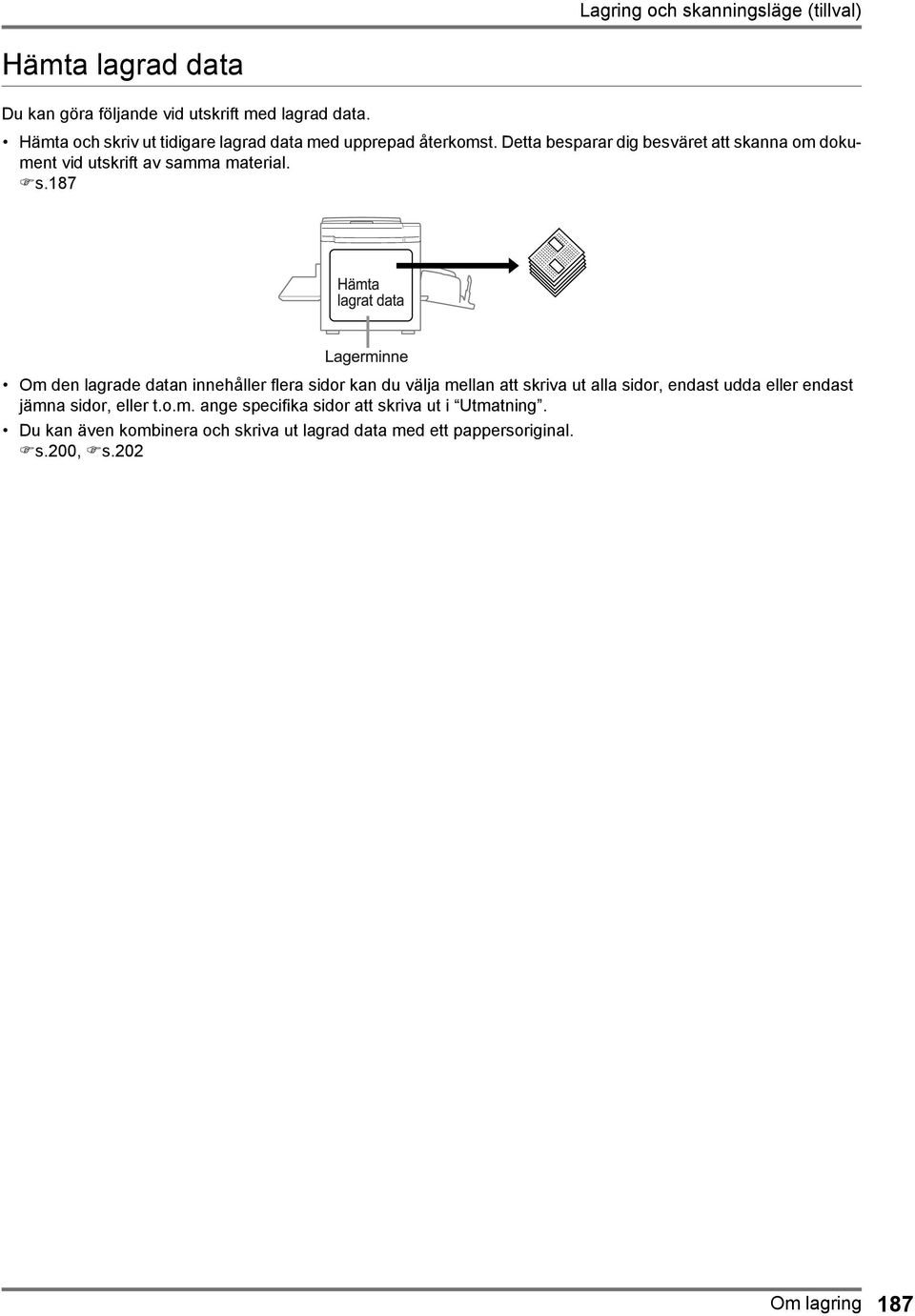

2 Lagring och skanningsläge (tillval) Hämta lagrad data Du kan göra följande vid utskrift med lagrad data. Hämta och skriv ut tidigare lagrad data med upprepad återkomst. Detta besparar dig besväret att skanna om dokument vid utskrift av samma material. s.187 Om den lagrade datan innehåller flera sidor kan du välja mellan att skriva ut alla sidor, endast udda eller endast jämna sidor, eller t.o.m. ange specifika sidor att skriva ut i Utmatning. Du kan även kombinera och skriva ut lagrad data med ett pappersoriginal. s.200, s.202 Om lagring 187

3 Lagring och skanningsläge (tillval) Konvertera ett pappersoriginal till lagrad data (skanningsläge) Om skanningsläge Skanningsläget är en funktion som gör det möjligt för dig att skanna ett pappersoriginal med maskinens skanner för att spara det som lagringsdata. Du kan vid upprepade tillfällen hämta och skriva ut tidigare skannad data och lagrad originaldata. Detta besparar dig besväret att skanna om dokument vid upprepad utskrift av samma material. s.187 Denna funktion förhindrar även att dokumenten försvinner eller skadas med tiden. Du kan enkelt radera onödig lagrad data när det återstående minnet är begränsat. Följande funktioner kan användas i skanningsläget: Se förklaringen av varje funktion för ytterligare information. Bild ( s.68) Kontrast ( s.75) Format (förstora/förminska) ( s.76) Punktbeh. ( s.70) Kontr.inst. ( s.72) Tonkurva ( s.73) Multikopiering ( s.85) Enkel 2-färg ( s.44) Förhandsvisning ( s.107) Bokskugga ( s.82) Följande funktioner är specifika för skanningsläget. Format ( s.195) Färg ( s.189, s.191) 188 Konvertera ett pappersoriginal till lagrad data (skanningsläge)

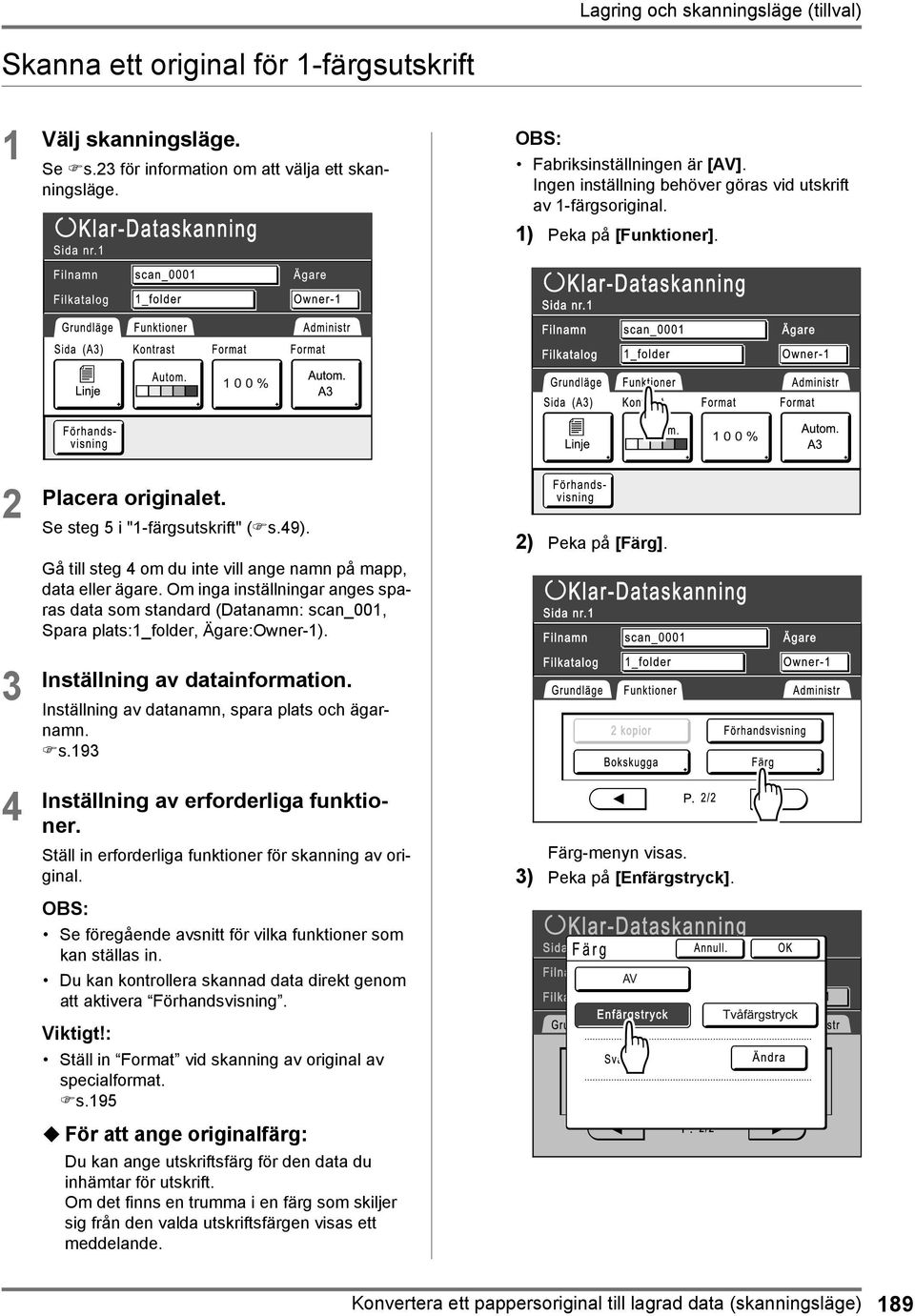

4 Lagring och skanningsläge (tillval) Skanna ett original för 1-färgsutskrift 1 Välj skanningsläge. Se s.23 för information om att välja ett skanningsläge. Fabriksinställningen är [AV]. Ingen inställning behöver göras vid utskrift av 1-färgsoriginal. 1) Peka på [Funktioner] Placera originalet. Se steg 5 i "1-färgsutskrift" ( s.49). Gå till steg 4 om du inte vill ange namn på mapp, data eller ägare. Om inga inställningar anges sparas data som standard (Datanamn: scan_001, Spara plats:1_folder, Ägare:Owner-1). Inställning av datainformation. Inställning av datanamn, spara plats och ägarnamn. s.193 Inställning av erforderliga funktioner. Ställ in erforderliga funktioner för skanning av original. Se föregående avsnitt för vilka funktioner som kan ställas in. Du kan kontrollera skannad data direkt genom att aktivera Förhandsvisning. Viktigt!: Ställ in Format vid skanning av original av specialformat. s.195 För att ange originalfärg: Du kan ange utskriftsfärg för den data du inhämtar för utskrift. Om det finns en trumma i en färg som skiljer sig från den valda utskriftsfärgen visas ett meddelande. 2) Peka på [Färg]. Färg-menyn visas. 3) Peka på [Enfärgstryck]. Konvertera ett pappersoriginal till lagrad data (skanningsläge) 189

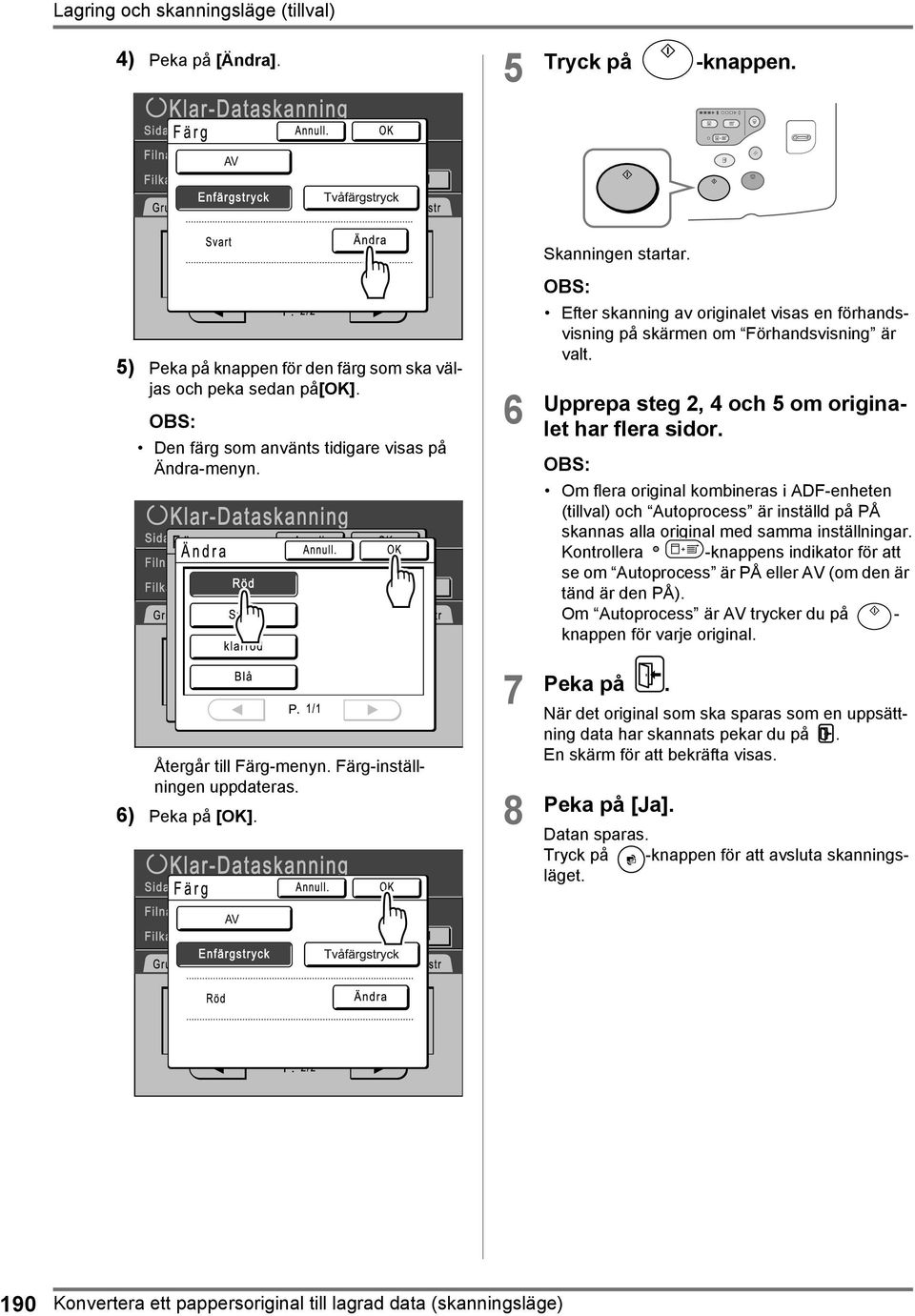

5 Lagring och skanningsläge (tillval) 4) Peka på [Ändra]. 5 Tryck på -knappen. 5) Peka på knappen för den färg som ska väljas och peka sedan på[ok]. Den färg som använts tidigare visas på Ändra-menyn. Återgår till Färg-menyn. Färg-inställningen uppdateras. 6) Peka på [OK] Skanningen startar. Efter skanning av originalet visas en förhandsvisning på skärmen om Förhandsvisning är valt. Upprepa steg 2, 4 och 5 om originalet har flera sidor. Om flera original kombineras i ADF-enheten (tillval) och Autoprocess är inställd på PÅ skannas alla original med samma inställningar. Kontrollera -knappens indikator för att se om Autoprocess är PÅ eller AV (om den är tänd är den PÅ). Om Autoprocess är AV trycker du på - knappen för varje original. Peka på. När det original som ska sparas som en uppsättning data har skannats pekar du på. En skärm för att bekräfta visas. Peka på [Ja]. Datan sparas. Tryck på -knappen för att avsluta skanningsläget. 190 Konvertera ett pappersoriginal till lagrad data (skanningsläge)

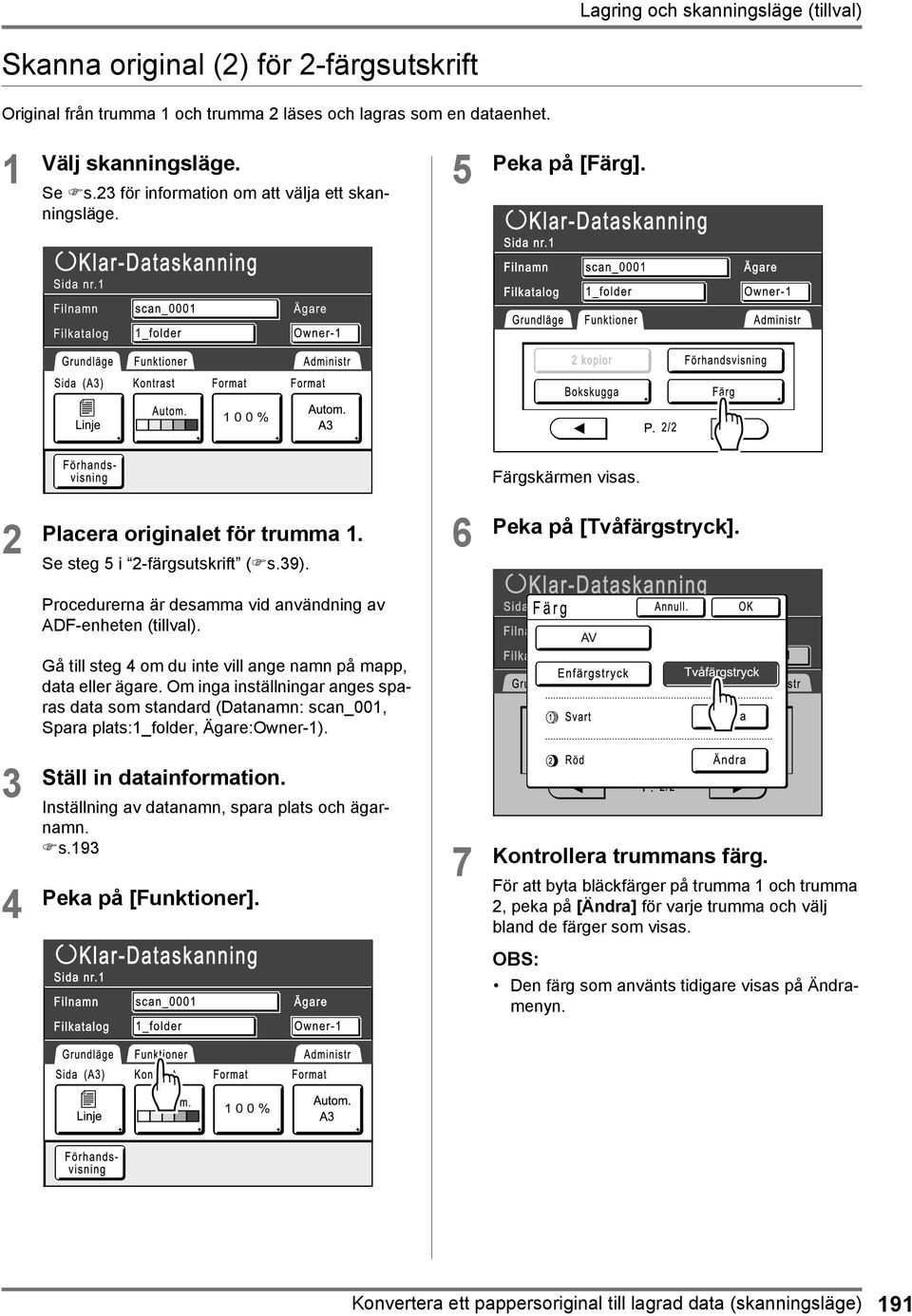

6 Lagring och skanningsläge (tillval) Skanna original (2) för 2-färgsutskrift Original från trumma 1 och trumma 2 läses och lagras som en dataenhet. 1 Välj skanningsläge. Se s.23 för information om att välja ett skanningsläge. 5 Peka på [Färg]. Färgskärmen visas. 2 Placera originalet för trumma 1. Se steg 5 i 2-färgsutskrift ( s.39). 6 Peka på [Tvåfärgstryck]. Procedurerna är desamma vid användning av ADF-enheten (tillval). Gå till steg 4 om du inte vill ange namn på mapp, data eller ägare. Om inga inställningar anges sparas data som standard (Datanamn: scan_001, Spara plats:1_folder, Ägare:Owner-1). 3 4 Ställ in datainformation. Inställning av datanamn, spara plats och ägarnamn. s.193 Peka på [Funktioner]. 7 Kontrollera trummans färg. För att byta bläckfärger på trumma 1 och trumma 2, peka på [Ändra] för varje trumma och välj bland de färger som visas. Den färg som använts tidigare visas på Ändramenyn. Konvertera ett pappersoriginal till lagrad data (skanningsläge) 191

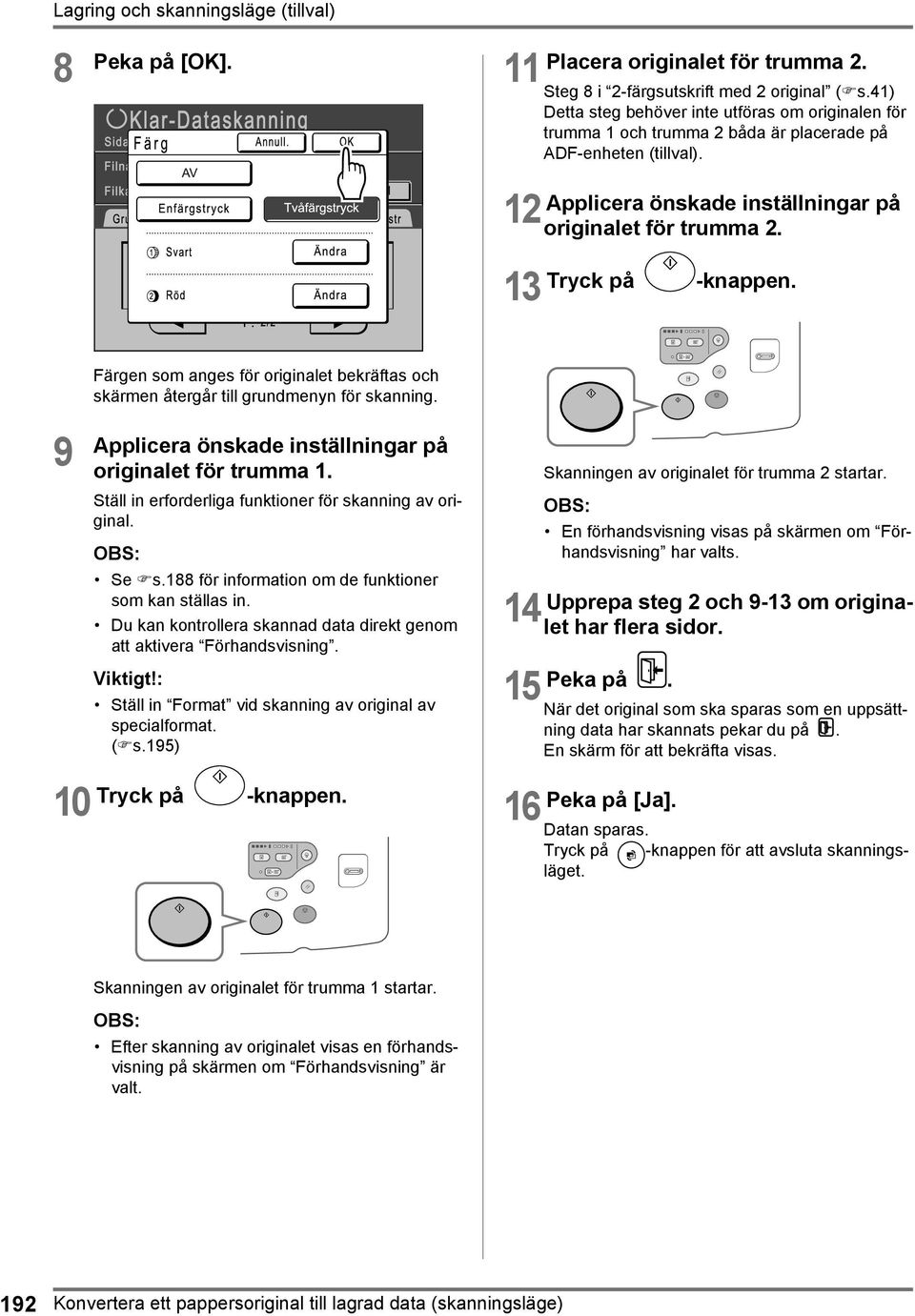

7 Lagring och skanningsläge (tillval) 8 Peka på [OK]. Placera originalet för trumma Steg 8 i 2-färgsutskrift med 2 original ( s.41) Detta steg behöver inte utföras om originalen för trumma 1 och trumma 2 båda är placerade på ADF-enheten (tillval). Applicera önskade inställningar på 12 originalet för trumma 2. Tryck på -knappen. 13 Färgen som anges för originalet bekräftas och skärmen återgår till grundmenyn för skanning. 9 Applicera önskade inställningar på originalet för trumma 1. Ställ in erforderliga funktioner för skanning av original. Se s.188 för information om de funktioner som kan ställas in. Du kan kontrollera skannad data direkt genom att aktivera Förhandsvisning. Viktigt!: Ställ in Format vid skanning av original av specialformat. ( s.195) Tryck på -knappen. 10 Skanningen av originalet för trumma 2 startar. En förhandsvisning visas på skärmen om Förhandsvisning har valts. Upprepa steg 2 och 9-13 om originalet har flera 14 sidor. Peka på. 15 När det original som ska sparas som en uppsättning data har skannats pekar du på. En skärm för att bekräfta visas. Peka på [Ja]. 16 Datan sparas. Tryck på -knappen för att avsluta skanningsläget. Skanningen av originalet för trumma 1 startar. Efter skanning av originalet visas en förhandsvisning på skärmen om Förhandsvisning är valt. 192 Konvertera ett pappersoriginal till lagrad data (skanningsläge)

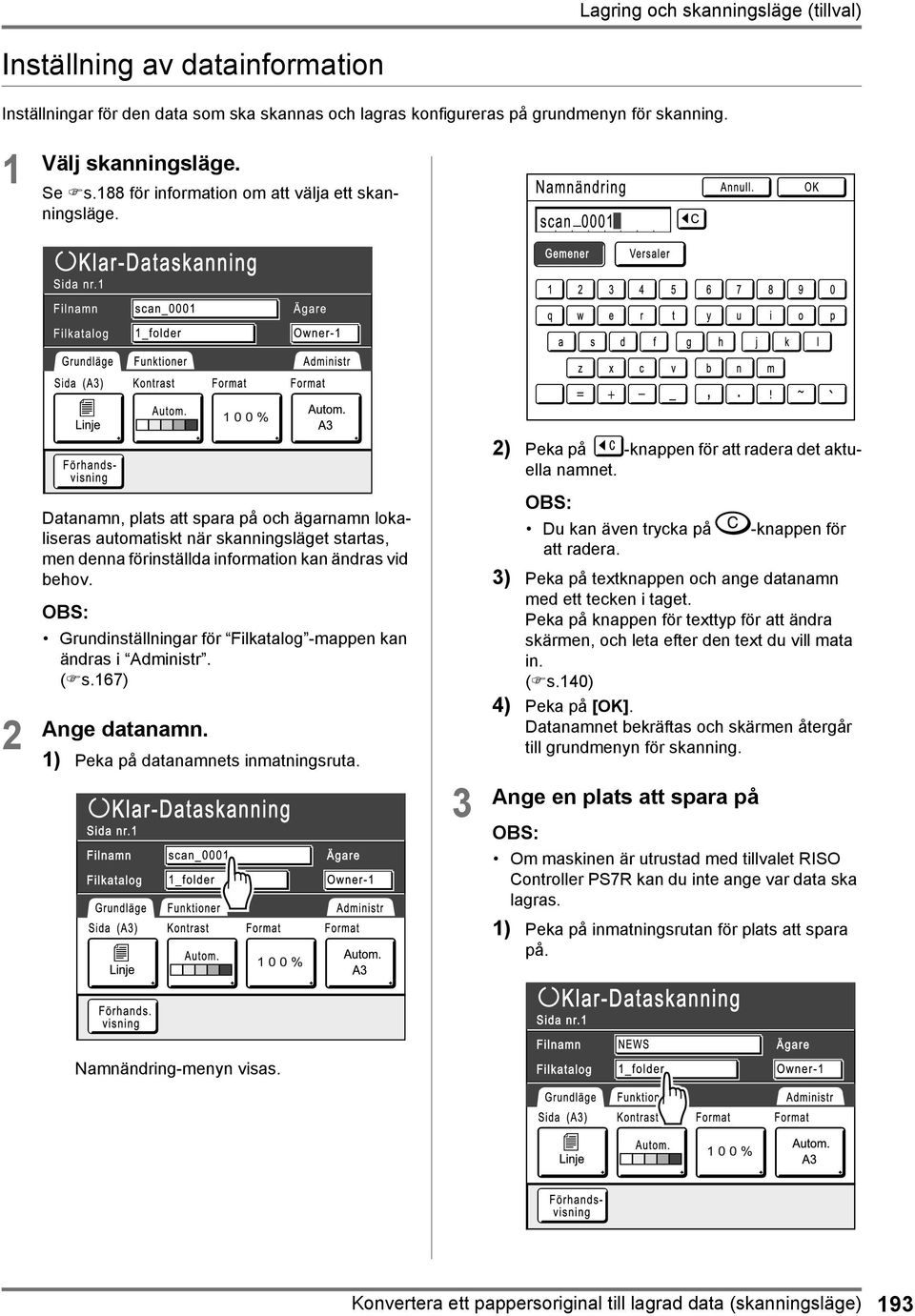

8 Lagring och skanningsläge (tillval) Inställning av datainformation Inställningar för den data som ska skannas och lagras konfigureras på grundmenyn för skanning. 1 Välj skanningsläge. Se s.188 för information om att välja ett skanningsläge. 2) Peka på -knappen för att radera det aktuella namnet. 2 Datanamn, plats att spara på och ägarnamn lokaliseras automatiskt när skanningsläget startas, men denna förinställda information kan ändras vid behov. Grundinställningar för Filkatalog -mappen kan ändras i Administr. ( s.167) Ange datanamn. 1) Peka på datanamnets inmatningsruta. 3 Du kan även trycka på -knappen för att radera. 3) Peka på textknappen och ange datanamn med ett tecken i taget. Peka på knappen för texttyp för att ändra skärmen, och leta efter den text du vill mata in. ( s.140) 4) Peka på [OK]. Datanamnet bekräftas och skärmen återgår till grundmenyn för skanning. Ange en plats att spara på Om maskinen är utrustad med tillvalet RISO Controller PS7R kan du inte ange var data ska lagras. 1) Peka på inmatningsrutan för plats att spara på. Namnändring-menyn visas. Konvertera ett pappersoriginal till lagrad data (skanningsläge) 193

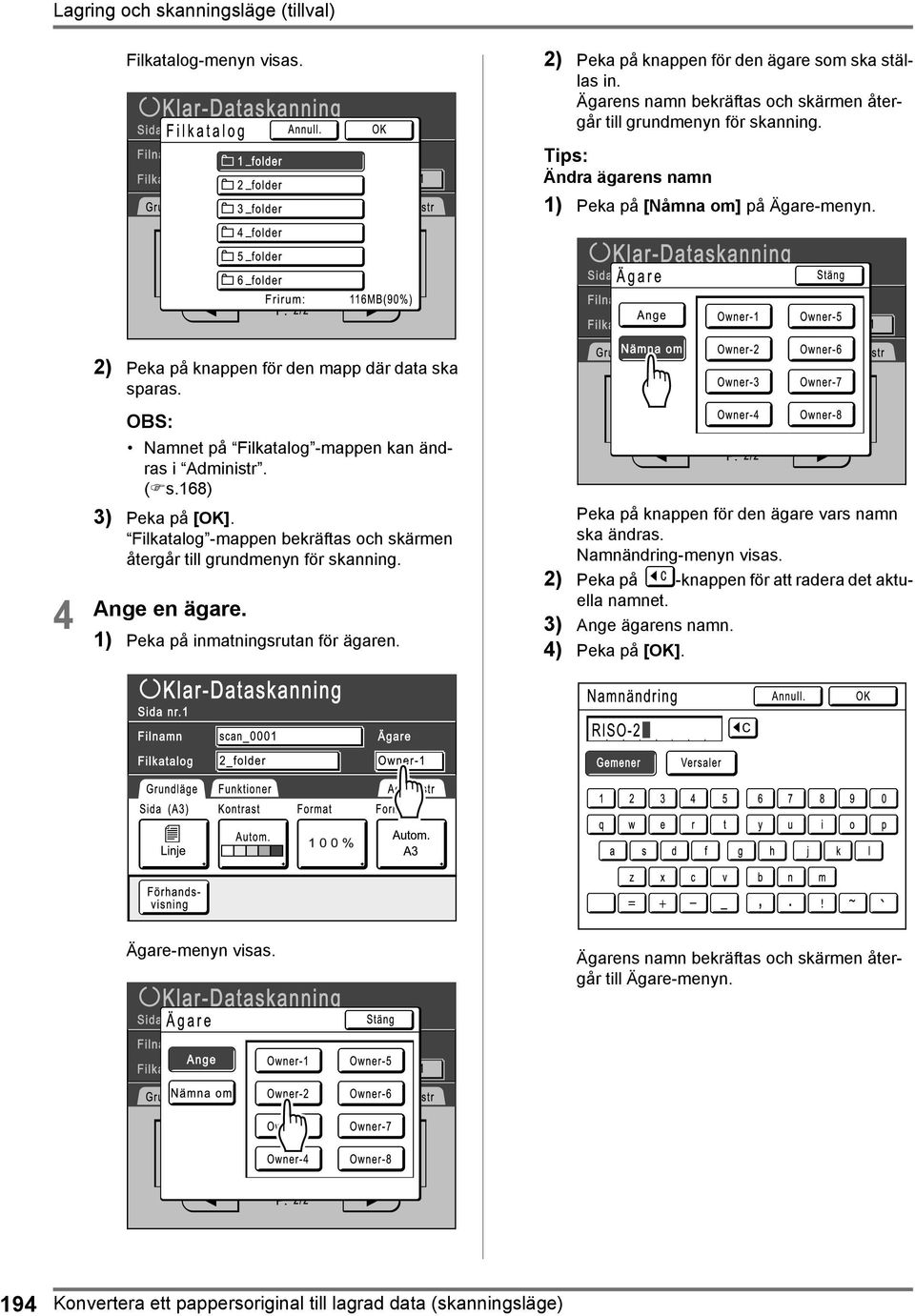

9 Lagring och skanningsläge (tillval) Filkatalog-menyn visas. 2) Peka på knappen för den ägare som ska ställas in. Ägarens namn bekräftas och skärmen återgår till grundmenyn för skanning. Tips: Ändra ägarens namn 1) Peka på [Nåmna om] på Ägare-menyn. 4 2) Peka på knappen för den mapp där data ska sparas. Namnet på Filkatalog -mappen kan ändras i Administr. ( s.168) 3) Peka på [OK]. Filkatalog -mappen bekräftas och skärmen återgår till grundmenyn för skanning. Ange en ägare. 1) Peka på inmatningsrutan för ägaren. Peka på knappen för den ägare vars namn ska ändras. Namnändring-menyn visas. 2) Peka på -knappen för att radera det aktuella namnet. 3) Ange ägarens namn. 4) Peka på [OK]. Ägare-menyn visas. Ägarens namn bekräftas och skärmen återgår till Ägare-menyn. 194 Konvertera ett pappersoriginal till lagrad data (skanningsläge)

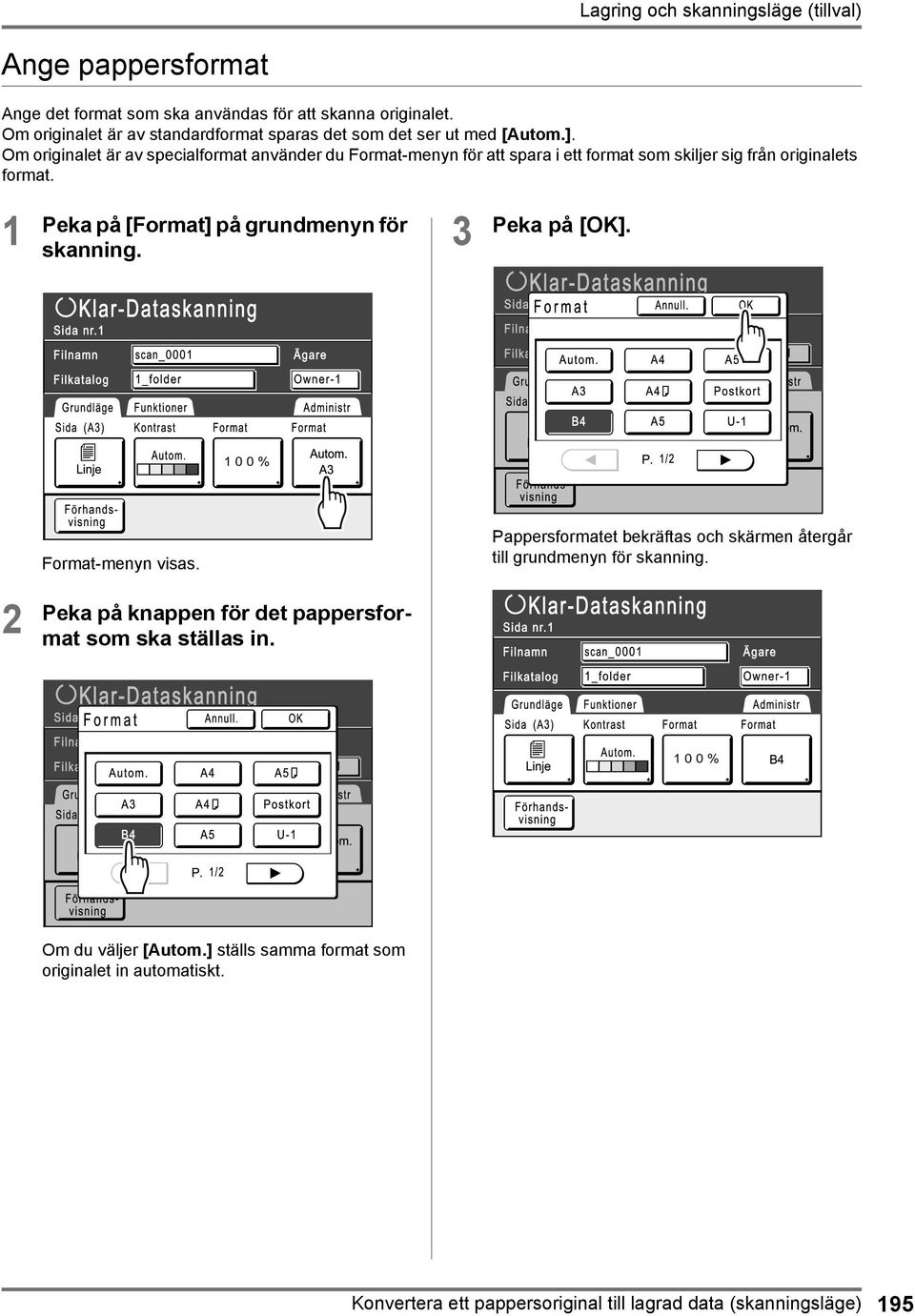

10 Lagring och skanningsläge (tillval) Ange pappersformat Ange det format som ska användas för att skanna originalet. Om originalet är av standardformat sparas det som det ser ut med [Autom.]. Om originalet är av specialformat använder du Format-menyn för att spara i ett format som skiljer sig från originalets format. 1 Peka på [Format] på grundmenyn för skanning. 3 Peka på [OK]. Format-menyn visas. Pappersformatet bekräftas och skärmen återgår till grundmenyn för skanning. 2 Peka på knappen för det pappersformat som ska ställas in. Om du väljer [Autom.] ställs samma format som originalet in automatiskt. Konvertera ett pappersoriginal till lagrad data (skanningsläge) 195

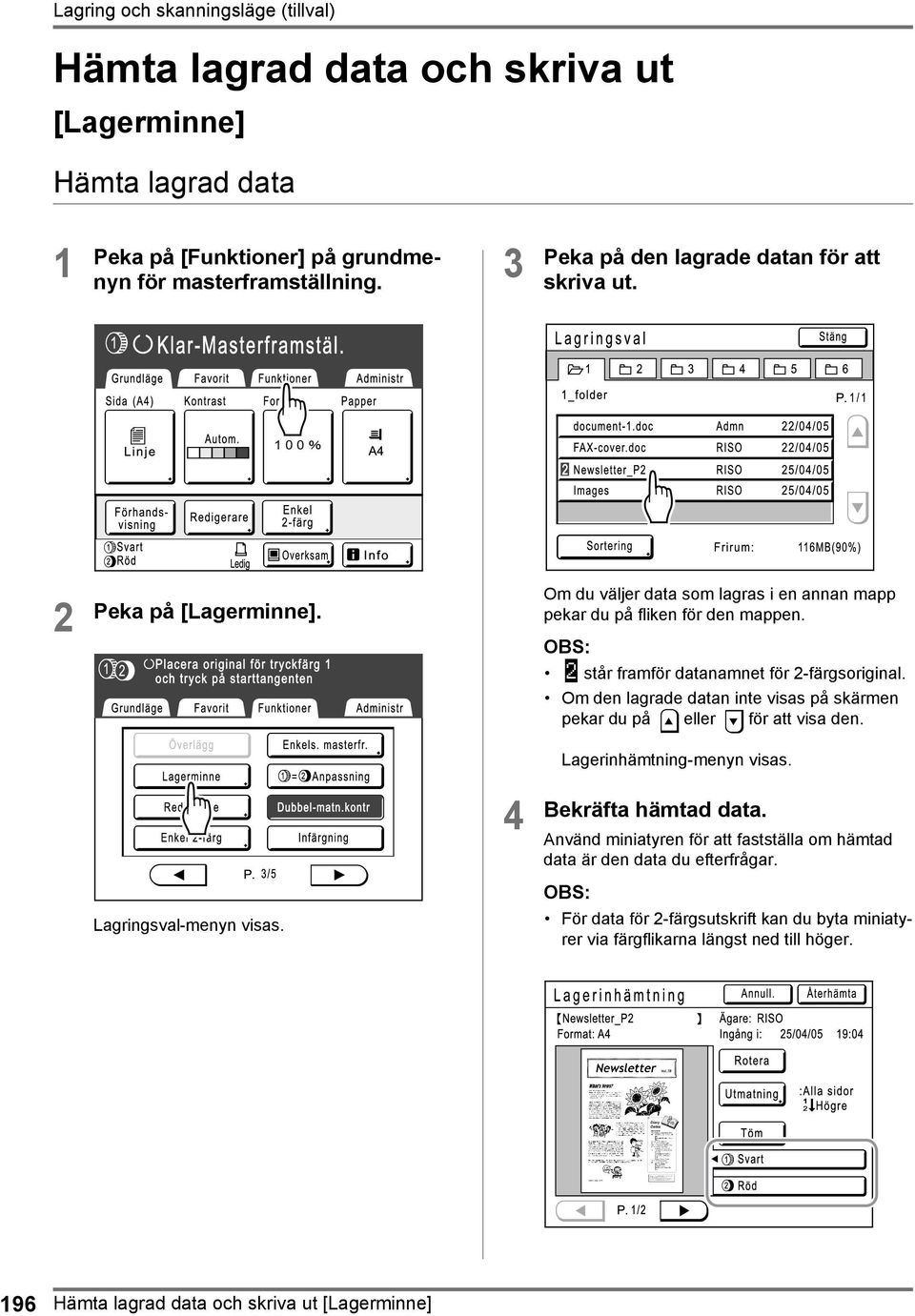

11 Lagring och skanningsläge (tillval) Hämta lagrad data och skriva ut [Lagerminne] Hämta lagrad data 1 Peka på [Funktioner] på grundmenyn för masterframställning. 3 Peka på den lagrade datan för att skriva ut. 2 Peka på [Lagerminne]. Om du väljer data som lagras i en annan mapp pekar du på fliken för den mappen. står framför datanamnet för 2-färgsoriginal. Om den lagrade datan inte visas på skärmen pekar du på eller för att visa den. Lagerinhämtning-menyn visas. 4 Bekräfta hämtad data. Använd miniatyren för att fastställa om hämtad data är den data du efterfrågar. Lagringsval-menyn visas. För data för 2-färgsutskrift kan du byta miniatyrer via färgflikarna längst ned till höger. 196 Hämta lagrad data och skriva ut [Lagerminne]

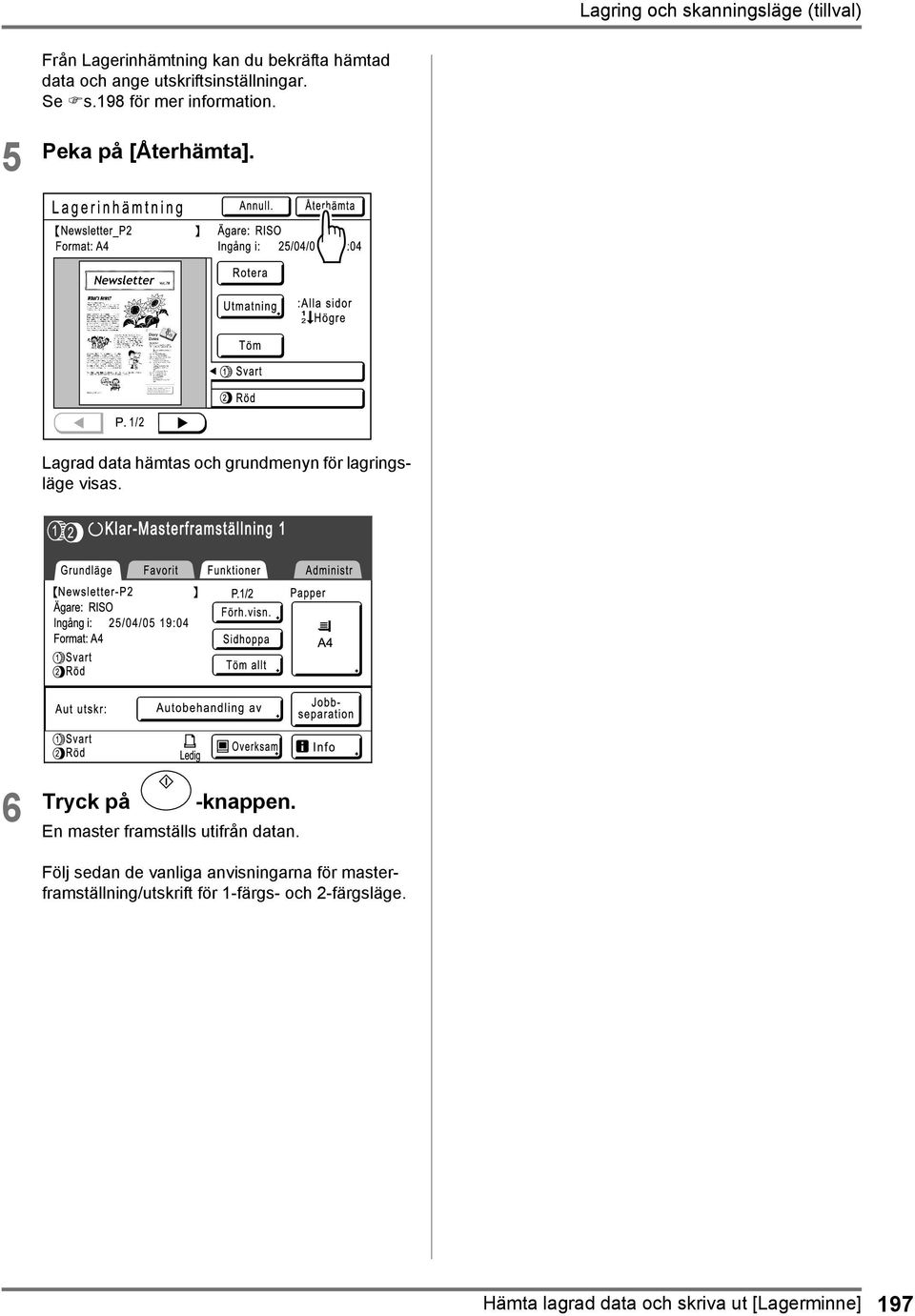

12 Lagring och skanningsläge (tillval) Från Lagerinhämtning kan du bekräfta hämtad data och ange utskriftsinställningar. Se s.198 för mer information. 5 Peka på [Återhämta]. Lagrad data hämtas och grundmenyn för lagringsläge visas. 6 Tryck på -knappen. En master framställs utifrån datan. Följ sedan de vanliga anvisningarna för masterframställning/utskrift för 1-färgs- och 2-färgsläge. Hämta lagrad data och skriva ut [Lagerminne] 197

13 Lagring och skanningsläge (tillval) Använda menyn för lagerinhämtning Varje del av lagerinhämtningsmenyn visas nedan. 1) En miniatyr visas för varje sida. 2) Om datan innehåller flera sidor pekar du på miniatyrerna för att byta sida. 3) Peka för att rotera lagrad data 180 grader och skriva ut. 4) För 2-färgsoriginal, välj fliken för respektive färg för att visa dess miniatyrer. 5) Utmatningsomfång Om den lagrade datan består av flera sidor kan du ange vilka sidor som ska skrivas ut. Peka på [Utmatning] så visas Utmatning-menyn. För att ange sidoomfång pekar du på sidoinmatningsrutan och sedan på antingen eller för att ange sidor. 6) Radera Peka på [Töm] så visas en skärm för att bekräfta. Peka på motsvarande knappar för att skriva ut alla sidor, endast udda sidor eller endast jämna sidor. Du kan också ange om du vill skriva ut de valda sidorna i ordningen [Högre] eller [Lägre]. Peka på [OK] för att radera datan. 198 Hämta lagrad data och skriva ut [Lagerminne]

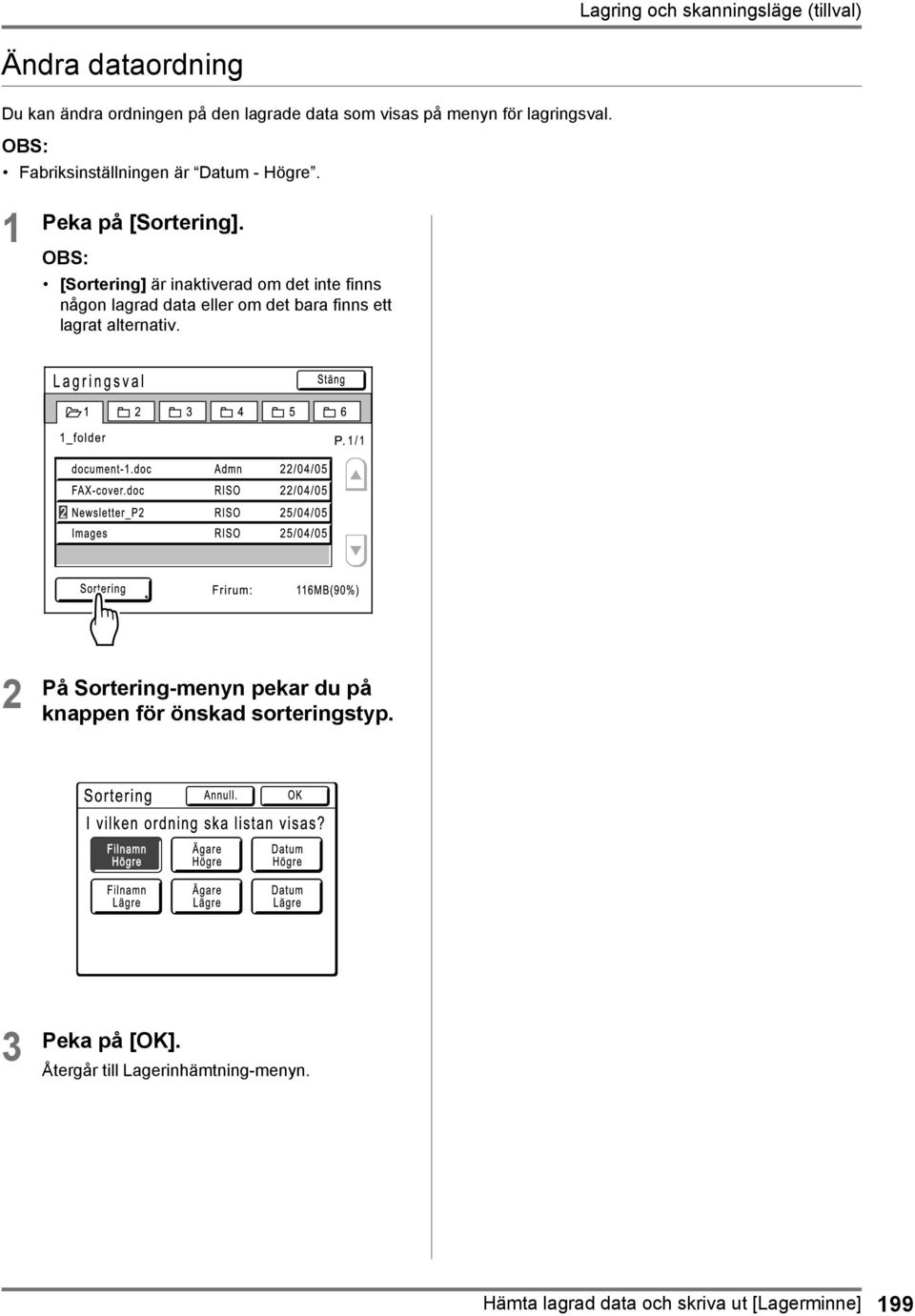

14 Lagring och skanningsläge (tillval) Ändra dataordning Du kan ändra ordningen på den lagrade data som visas på menyn för lagringsval. Fabriksinställningen är Datum - Högre. 1 Peka på [Sortering]. [Sortering] är inaktiverad om det inte finns någon lagrad data eller om det bara finns ett lagrat alternativ. 2 På Sortering-menyn pekar du på knappen för önskad sorteringstyp. 3 Peka på [OK]. Återgår till Lagerinhämtning-menyn. Hämta lagrad data och skriva ut [Lagerminne] 199

15 Lagring och skanningsläge (tillval) Överlägg av lagrad data på en 1-färgsutskrift [Överlägg] Vid 1-färgsutskrift kan du överlägga lagrad data på ett pappersoriginal. Denna funktion kan t.ex. användas för att lägga en stämpel över flera original med texten Prov. Denna funktion kan inte användas tillsammans med följande funktioner. Bläckbesparing Toppmarginal Sidmarginal Lagerminne ( Överlägg -bilder kan inte sparas.) Vid sändning av originaldata från datorn 1 Placera ett original och fyll på papper. 4 Välj lagrad data att överlägga. Placera originalet på originalglaset eller i ADFenheten (tillval). Se kapitlet Grundläggande användning för information om placering av originalet. 2 Peka på [Funktioner] på grundmenyn för masterframställning. Lagerinhämtning-menyn visas. 5 Bekräfta den lagrade datan och peka på [OK]. 3 Peka på [Överlägg]. Om den lagrade datan är separerad i två färger, ange färg (trumma) för den sida du vill skriva ut. Lagringsval-menyn visas. 200 Överlägg av lagrad data på en 1-färgsutskrift [Överlägg]

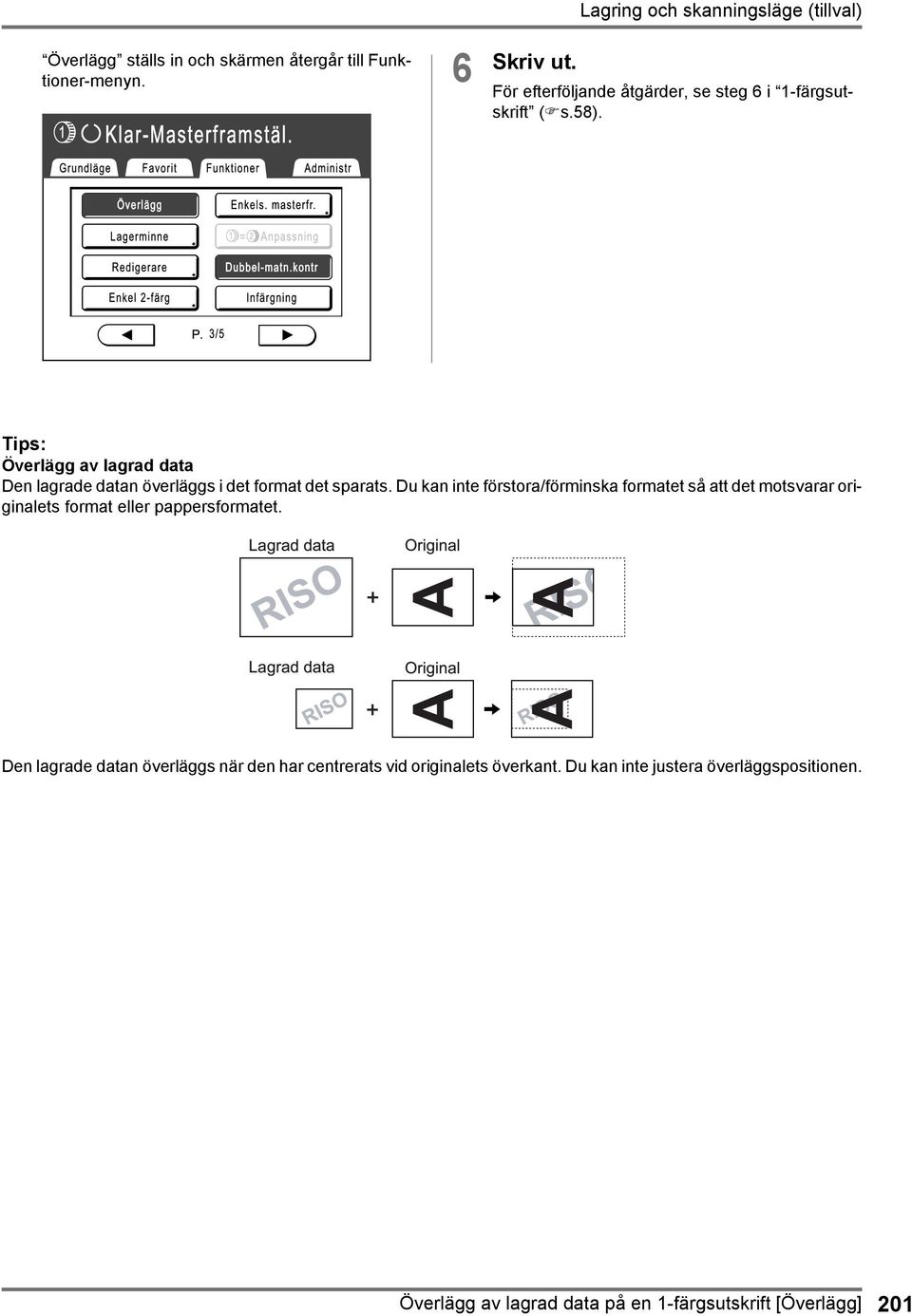

16 Överlägg ställs in och skärmen återgår till Funktioner-menyn. 6 Skriv ut. Lagring och skanningsläge (tillval) För efterföljande åtgärder, se steg 6 i 1-färgsutskrift ( s.58). Tips: Överlägg av lagrad data Den lagrade datan överläggs i det format det sparats. Du kan inte förstora/förminska formatet så att det motsvarar originalets format eller pappersformatet. Den lagrade datan överläggs när den har centrerats vid originalets överkant. Du kan inte justera överläggspositionen. Överlägg av lagrad data på en 1-färgsutskrift [Överlägg] 201

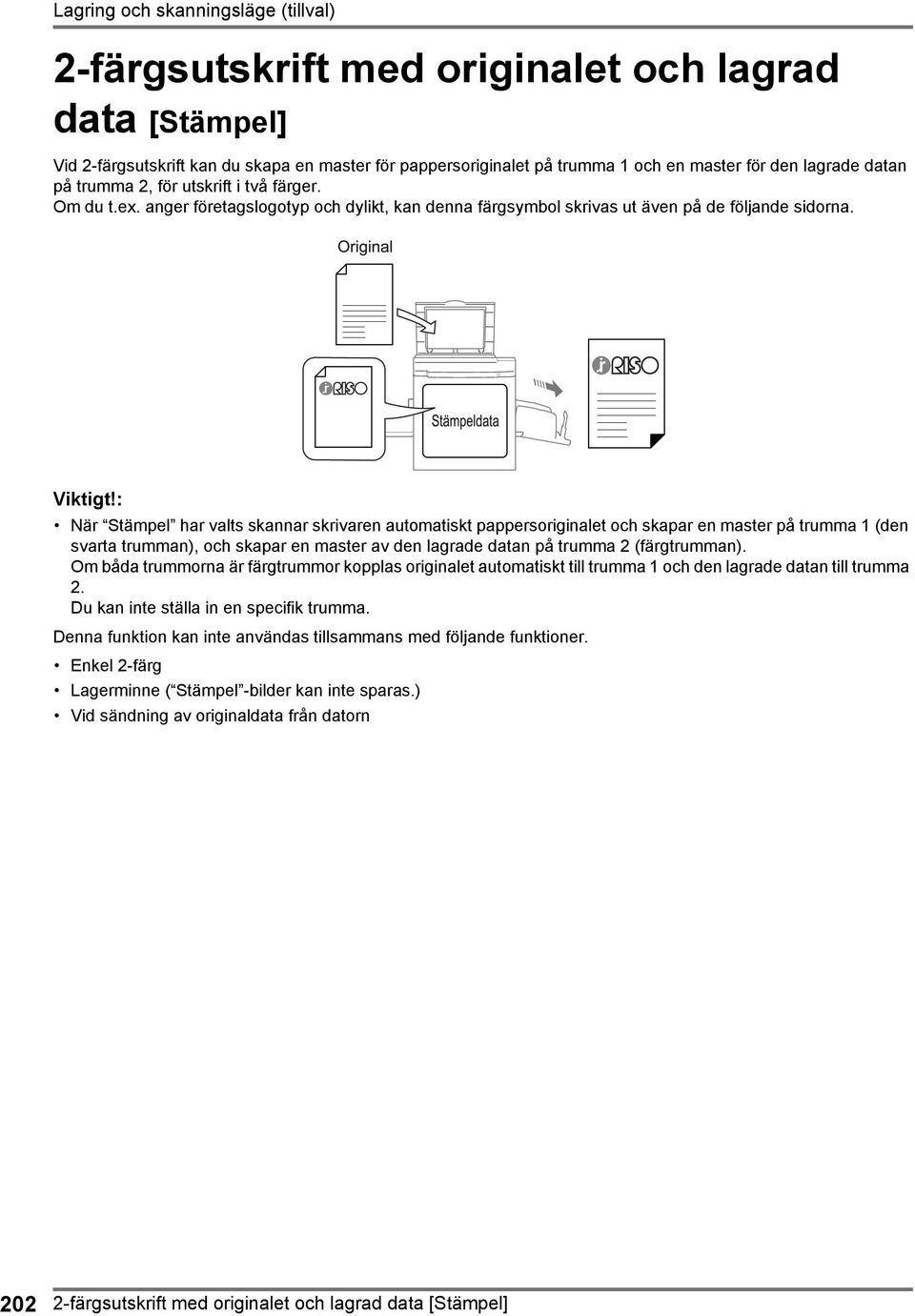

17 Lagring och skanningsläge (tillval) 2-färgsutskrift med originalet och lagrad data [Stämpel] Vid 2-färgsutskrift kan du skapa en master för pappersoriginalet på trumma 1 och en master för den lagrade datan på trumma 2, för utskrift i två färger. Om du t.ex. anger företagslogotyp och dylikt, kan denna färgsymbol skrivas ut även på de följande sidorna. Viktigt!: När Stämpel har valts skannar skrivaren automatiskt pappersoriginalet och skapar en master på trumma 1 (den svarta trumman), och skapar en master av den lagrade datan på trumma 2 (färgtrumman). Om båda trummorna är färgtrummor kopplas originalet automatiskt till trumma 1 och den lagrade datan till trumma 2. Du kan inte ställa in en specifik trumma. Denna funktion kan inte användas tillsammans med följande funktioner. Enkel 2-färg Lagerminne ( Stämpel -bilder kan inte sparas.) Vid sändning av originaldata från datorn färgsutskrift med originalet och lagrad data [Stämpel]

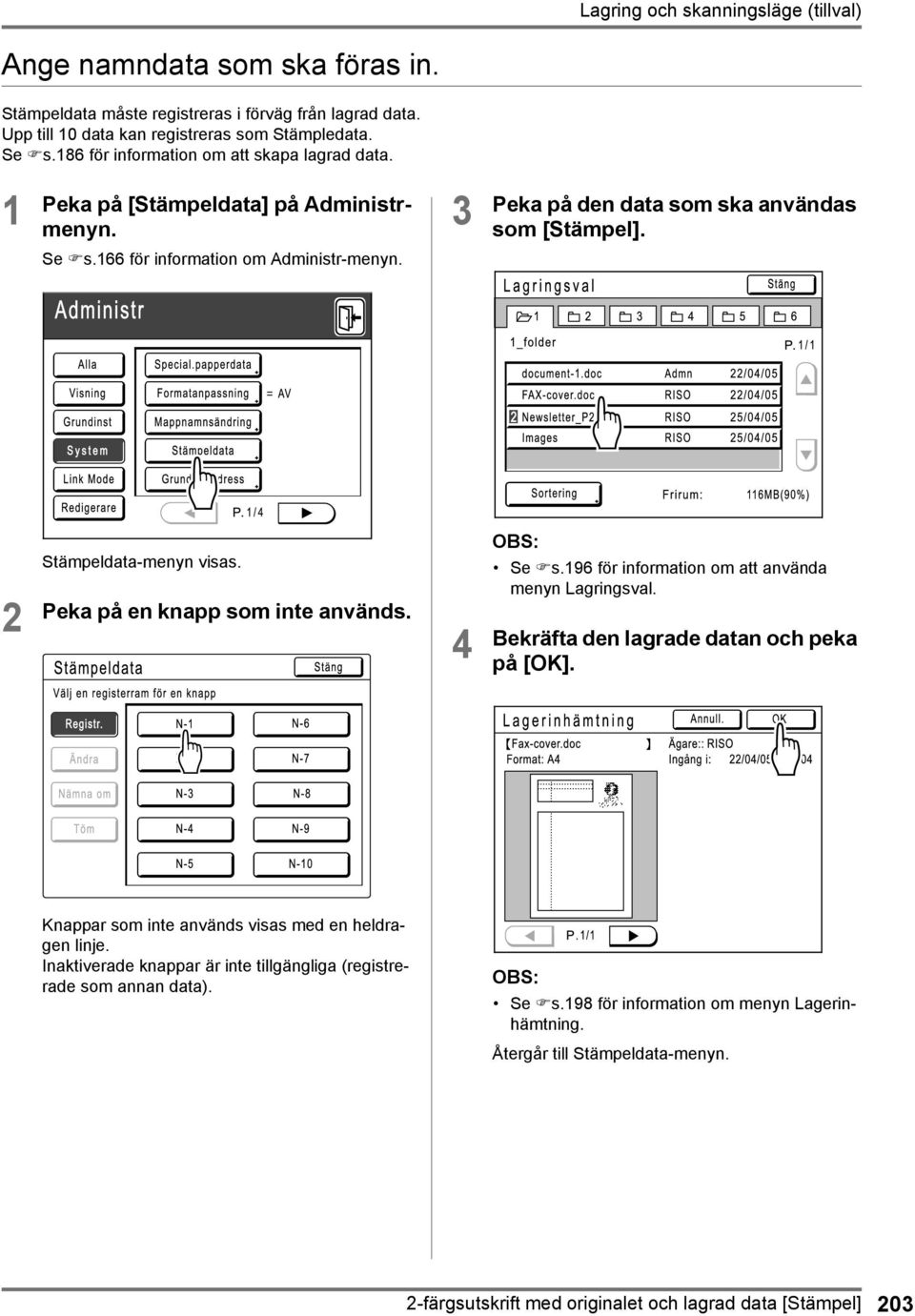

18 Lagring och skanningsläge (tillval) Ange namndata som ska föras in. Stämpeldata måste registreras i förväg från lagrad data. Upp till 10 data kan registreras som Stämpledata. Se s.186 för information om att skapa lagrad data. 1 Peka på [Stämpeldata] på Administrmenyn. 3 Peka på den data som ska användas som [Stämpel]. Se s.166 för information om Administr-menyn. 2 Stämpeldata-menyn visas. Peka på en knapp som inte används. 4 Se s.196 för information om att använda menyn Lagringsval. Bekräfta den lagrade datan och peka på [OK]. Knappar som inte används visas med en heldragen linje. Inaktiverade knappar är inte tillgängliga (registrerade som annan data). Se s.198 för information om menyn Lagerinhämtning. Återgår till Stämpeldata-menyn. 2-färgsutskrift med originalet och lagrad data [Stämpel] 203

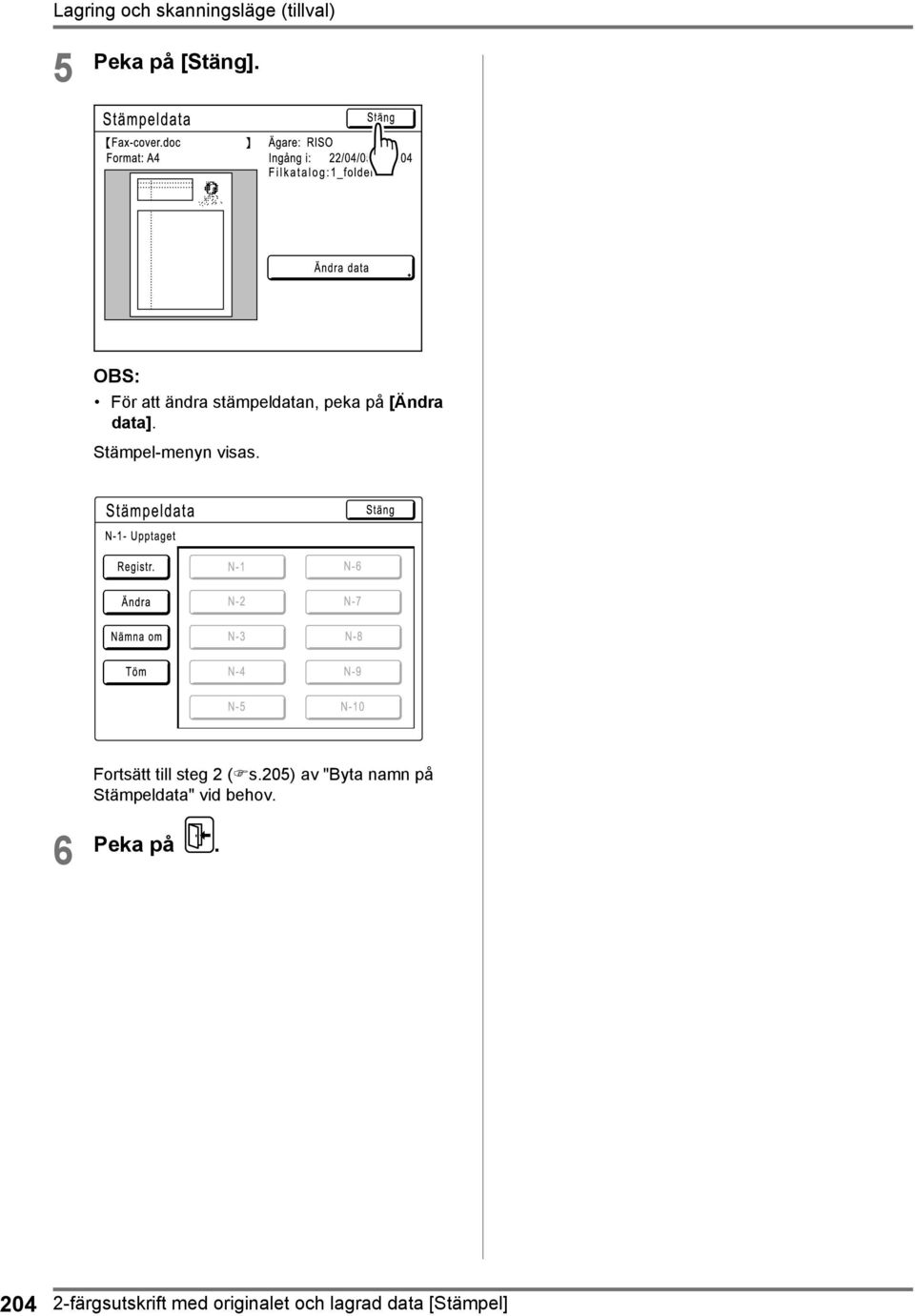

19 Lagring och skanningsläge (tillval) 5 Peka på [Stäng]. För att ändra stämpeldatan, peka på [Ändra data]. Stämpel-menyn visas. Fortsätt till steg 2 ( s.205) av "Byta namn på Stämpeldata" vid behov. 6 Peka på färgsutskrift med originalet och lagrad data [Stämpel]

20 Lagring och skanningsläge (tillval) Byta namn på Stämpeldata 1 Peka på [Stämpeldata] på menyn Administr. 3 Peka på knappen för att ändra namn. Se s.166 för information om Administr.-menyn. 2 Menyn Stämpeldata visas. Peka på [Nämna om]. 4 Inaktiverade knappar är inte tillgängliga (ingen Stämpeldata har registrerats än). Peka på för att radera det nuvarande namnet. Du kan även använda knappen rensa inmatningen. för att 5 Peka på bokstavsknapparna för att ange ett nytt namn. Välj små eller stora bokstäver genom att välja knapparna [Gemener] eller [Versaler]. Se s.140 för att namnändra skärmen. 2-färgsutskrift med originalet och lagrad data [Stämpel] 205

21 Lagring och skanningsläge (tillval) 6 Peka på [OK] när alla tecken har angivits. Det inmatade namnet registreras och återgår till Stämpeldata-menyn. 7 Peka på [Stäng]. Återgår till Administr.-menyn. 8 Peka på färgsutskrift med originalet och lagrad data [Stämpel]

22 Lagring och skanningsläge (tillval) 2-färgsutskrift med [Stämpel] Välj 2-färgsutskrift i förväg. 1 Placera ett original och fyll på papper. 4 Peka på knappen för den Stämpeldata som ska användas. Placera originalet på originalglaset eller i ADFenheten (tillval). Se kapitlet Grundläggande användning för information om placering av originalet. 2 Peka på [Funktioner] på grundmenyn för masterframställning. Inaktiverade knappar är inte tillgängliga (ingen Stämpeldata har registrerats). 5 Peka på [OK]. 3 Peka på [Stämpel]. Viktigt!: Om data för Stämpel inte anges, visas inte knappen [Stämpel] på menyn Funktioner. Stämpeln är vald. 6 Ställ in utskriftsfunktioner. Du kan göra justeringar i utskriftsinställningarna efter behov. 7 Tryck på -knappen. En master tillverkas utifrån pappersoriginal och stämpeldata, och en provkopia skrivs ut. För efterföljande funktioner, följ samma procedurer från steg 11 ( s.42) i 2-färgsutskrift med 2 original. 2-färgsutskrift med originalet och lagrad data [Stämpel] 207

23 Lagring och skanningsläge (tillval) Ändra Stämpeldata 1 Peka på [Stämpeldata] på menyn Administr. 3 Peka på knappen för att ändra. Se s.166 för information om Administr.-menyn. Menyn Stämpeldata visas. 4 Peka på [Ändra data]. 2 Peka på [Ändra]. 5 Välj lagrad data att använda som ny Stämpeldata. Se s.196 för information om menyn Lagringsval färgsutskrift med originalet och lagrad data [Stämpel]

24 Lagring och skanningsläge (tillval) 6 Bekräfta den lagrade datan och peka på [OK]. 8 Peka på [Stäng]. Se s.198 för information om menyn Lagerinhämtning. 9 Återgår till Administr.-menyn. Peka på. Återgår till Stämpeldata-menyn. 7 Peka på [Stäng]. Datan ändras och återgår sedan till Stämpeldatamenyn. 2-färgsutskrift med originalet och lagrad data [Stämpel] 209

25 Lagring och skanningsläge (tillval) Ta bort ett Stämpeldata 1 Peka på [Stämpeldata] på menyn Administr. 3 Peka på knappen för att ta bort. Se s.166 för information om Administr.-menyn. Menyn Stämpeldata visas. 4 Peka på [Välj bort]. 2 Peka på [Töm]. 5 Peka på [OK]. Återgår till Stämpeldata-menyn färgsutskrift med originalet och lagrad data [Stämpel]

26 Lagring och skanningsläge (tillval) 6 Peka på [Stäng]. 7 Peka på. 2-färgsutskrift med originalet och lagrad data [Stämpel] 211

27 Använda en länkad skrivare (säljs separat) Utskriftsfunktioner för användning av länkade skrivare Maskinen kan anslutas till länkade skrivare för mer ekonomisk utskriftsanvändning. Viktigt!: Tillvalet RISORINC-NET krävs för att kunna ansluta maskinen till länkade skrivare. 2 specialfunktioner för utskrift, autolänkfunktion och Link Mode, är tillgängliga: Autolänkfunktion Väljer automatiskt en utskriftsenhet, maskinen eller en länkad skrivare, beroende på det förbestämda antalet kopior (Länkfri volym). s.171 Autolänk kan endast användas för 1-färgsutskrift. Det kan inte användas för 2-färgsutskrift. För att kunna skapa och använda lagrad data måste skrivaren vara utrustad med lagerminne. s.186 Väljer automatiskt en utskriftsenhet, beroende på antal kopior, vid utskrift från en dator. (När Autolänk för uppk aktiverats) s Utskriftsfunktioner för användning av länkade skrivare

28 Använda en länkad skrivare (säljs separat) Link Mode-funktion Originalet skannas på maskinen och skrivs ut från den länkade skrivaren. s.218 Specialfunktioner för länkad skrivare, som t.ex. dubbelsidig utskrift, kan användas. När en stor volym kopior av det skannade originalet ska skrivas ut är det mer ekonomiskt att använda RISOskrivaren, om bara ett par kopior ska skrivas ut är det mer lönande att använda den länkade skrivaren. Utskriftsfunktioner för användning av länkade skrivare 213

29 Använda en länkad skrivare (säljs separat) Ställa in en länkad skrivare [Länkegenskaper] Data för den länkade skrivaren måste läggas in i maskinen för att den ska fungera. Viktigt!: Kontrollera att den länkade skrivaren är fysiskt ansluten till maskinen. En länkad skrivare känns inte igen av maskinen om den inte är fysiskt ansluten. Om data för den länkade skrivaren inte läggs in i maskinen kommer enheten inte att skriva ut, och dess tillvalsfunktioner är inte tillgängliga. Lägg in information för varje ansluten länkad skrivare, en enhet i taget. När det bara finns en länkad skrivare (säljs separat) ansluten till maskinen, ska Länkad skrivare ställas in på En-mot-en. Länkegenskaper beskrivs nedan. Se Link Mode ( s.171) för mer information om Link Mode och andra Administr-inställningar. Installationslista för länkad skrivare : Initialinställning (fabriksinställning) Funktioner Beskrivning Lägga in data Skrivarnamn Ange ett namn för den länkade skrivaren. Det angivna namnet kommer att visas på Link Mode-menyn. IP-adress Ange IP-adressen för den länkade skrivaren för att ansluta till nätverket. Peka på [Provutskrift] för att utföra en dataöverföringstest för den länkade skrivaren. Om den lyckas så kommer testresultaten att skrivas ut från den länkade skrivaren. Om testet misslyckas visas ett meddelande. Peka på [Annull.] och lägg in rätt inställningar igen. [Provutskrift] är inaktiverat tills Grund- IP-adress angivits korrekt på Administrmenyn. s.168 Peka på bokstavsknapparna för att ange ett nytt namn. När namnet lagts in, peka på [OK] för att lagra det som Skrivarnamn. Se Nämna om-menyn ( s.140) för ytterligare information. Använd, eller knapparna för kopieringsantal. För att gå till ett annat fält, peka på fältet eller tryck på -knappen för att gå vidare. 214 Ställa in en länkad skrivare [Länkegenskaper]

30 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Lägga in data Fack totalt 0-99 Ange totalt antal fack utöver standardfacket. Viktigt!: Om antalet är mindre än det antal fack som ställts in för andra alternativ, kommer de andra alternativen att inaktiveras. Ange antalet fack som är tillgängliga för den länkade skrivaren. Om du anger fel antal uppstår ett fel, och den länkade skrivaren skriver inte ut. Hophäftning Slå PÅ Hophäftning om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för Hophäftning -funktionen, och bestäm om det ska vara fast/varierbart. Av: Ingen hophäftningsfunktion (inaktiverad) På: Hophäftningsfunktion tillgänglig Befintligt fackantal, fast/ varierbart Vid utskrift från den länkade skrivarens standardfack, ange [0]. Använd, eller knapparna för kopieringsantal. Förskjutna sidor Slå PÅ Förskj. Sid om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för Förskj. Sid -funktionen. Av: Ingen funktion för förskjutning av sidor (inaktiverad) På: Förskjutning av sidor tillgängligt Fackantal Peka för att välja en knapp. Använd, eller knapparna för kopieringsantal för Fack nr. Peka för att välja en knapp. Använd, eller knapparna för kopieringsantal för Fack nr. Förskj. Sid och Hålslagning kan konfigureras på liknande sätt. Ställa in en länkad skrivare [Länkegenskaper] 215

31 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Lägga in data Hålslagning Slå PÅ Hålslagning om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för funktionen Hålslagning. Av: Ingen hålslagningsfunktion På: Hålslagningsfunktion tillgänglig Fackantal Dubbelsid. Slå PÅ Dubbelsid. om möjligheten finns för den aktuella enheten. Sammanbladning Slå PÅ Sammanbladning om möjligheten finns för den aktuella enheten. Omkastad utmatning Slå PÅ Omkastad utmatning om möjligheten finns för den aktuella enheten. ADF-autoomkastn Slå PÅ ADF-autoomkastn om möjligheten finns för den aktuella enheten. Brevlåda Slå PÅ Brevlåda om möjligheten finns för den aktuella enheten. PÅ/AV Peka för att välja en knapp. Använd, eller knapparna för kopieringsantal för Fack nr. Förskj. Sid och Hålslagning kan konfigureras på liknande sätt. Dubbelsid., Sammanbladning, Omkastad utmatning, ADFautoomkastn och Brevlåda kan konfigureras på liknande sätt. Peka på knappen för att växla mellan AV/PÅ. *1 Fackantalet kan skilja sig åt beroende på modell av länkad skrivare. 216 Ställa in en länkad skrivare [Länkegenskaper]

32 Använda en länkad skrivare (säljs separat) Ställa in en länkad skrivare 1 Peka på [Link Mode] på Administrmenyn. 4 Välj knappen för att ange information. 2 Peka på [Länkegenskaper]. För att visa andra funktioner som inte är synliga på skärmen, peka på eller. 5 Ändra inställningarna. Se Installationslista för länkad skrivare ( s.214) för att ändra inställningarna. Om funktionen har extra installationsskärmar, gör nödvändiga inställningar och peka sedan på [OK]. Återgår till Länkegenskaper-menyn. Ändringarna uppdateras. Peka på [Annull.] för att avbryta förändringarna och återgå till Länkegenskaper-menyn. 3 Välj en flik för den länkade skrivaren. 6 Peka på. Upp till 6 länkade skrivare kan anges. Återgår till grundmenyn. Administr -inställningarna uppdateras. Ställa in en länkad skrivare [Länkegenskaper] 217

33 Använda en länkad skrivare (säljs separat) Utskrift av skannat original från en länkad skrivare[link Mode] Det läge där ett original skannas in i maskinen och skrivs ut från en länkad skrivare kallas Link Mode. I Link Mode skrivs originalet ut från den länkade skrivaren, oavsett antalet utskriftskopior. 1 Växla till Link Mode. 3 Välj utskriftspapper. Om den länkade skrivaren har flera matningsfack, peka på [Inm.fack] för att ange fack (pappersformat). 1) Peka på [Inm.fack] på grundmenyn för länkning. Tryck på maskinens -knapp för att växla till Link Mode. Peka på [Länkutskr] från lägesmenyn för att växla till grundmenyn för länkning. s.22 2) Välj önskat pappersformat. 2 När meddelandet Uppstart av RISORINC-NET pågår / Mottagning av konfigureringsdata från länkad dator pågår V.g. vänta en stund visas på maskinen, hämtas information om den länkade skrivaren via nätverket. Vänta tills meddelandet försvinner. Placera originalet. Placera originalet på originalglaset eller i ADFenheten (tillval). För information om placering av originalet, se steg 4 i Utskrift från ett pappersdokument eller en bok ( s.39). 3) Peka på [OK]. 218 Utskrift av skannat original från en länkad skrivare[link Mode]

34 Tips: Vid användning av den länkade skrivarens universalfack Om den länkade skrivarens pappersmatningsfack är inställt på Universal visas Universal -knappen på maskinens Inm.fack-meny. Följ stegen nedan för att ange vilket pappersformat som fyllts på i den länkade skrivarens universalfack. 1) Peka på [Universal] på Inm.fack-menyn. 2) Peka på den knapp som motsvarar formatet för det papper som fyllts på i Universal - facket. 3) Peka på [Porträtt] eller [Vågrät]. När Universal, A3, B4, Ledger, Foolscap, Legal eller Folio valts i steg 2, visas inte alternativen Byt färg / Färg. Om pappersformatet som angivits i Universal skiljer sig från formatet på det papper som fyllts på, är det inte möjligt att utföra korrekt utskrift. 4) Peka på [OK]. Återgår till Inm.fack-menyn. Pappersformatet uppdateras. 4 5 Använda en länkad skrivare (säljs separat) Välj utskriftsfunktioner efter behov. Följande funktioner är tillgängliga: Bildbehandlingsläge ( s.68) Skanningskontrast ( s.75) Format ( s.76) Punktbeh. ( s.70) Jobminne ( s.148) Kontr.inst. ( s.72) Tonkurva ( s.73) Bokskugga ( s.82) Toppmarginal ( s.103) Förhandsvisning ( s.107) Överlägg ( s.200) Lagerminne ( s.196) Digital kopieräkning ( s.162) Om den länkade skrivaren har tillvalsenheter som t.ex. en duplexenhet, är tillvalets funktioner också tillgängliga. s.221 Utskriftshastighet, kontrast och position för utskrift kan inte justeras. När en dator sänder en utsignal till maskinen medan den är i drift, kan sådan avbrytande data prioriteras och initiera ett nytt utskriftsjobb som går före den pågående utskriften. Vi rekommenderar att du ställer in Reservation på Administr-menyn för att välja en högre prioritet för utskriftsjobb från länkade skrivare. Data som tas emot från datorn inom angiven tidsram kommer inte att behandlas. s.157 Ange antal kopior med knapparna för kopieringsantal. Antalet visas på skärmen för kopieringsantal. För att ändra antalet, tryck på och ange sedan rätt antal. -knappen Utskrift av skannat original från en länkad skrivare[link Mode] 219

35 Använda en länkad skrivare (säljs separat) 6 Tryck på -knappen. 1) Peka på [Skrivarnamn] på grundmenyn för länkning. 7 Skanning av originalet påbörjas. Data för det skannade originalet sänds till den länkade skrivaren, och angivet antal kopior skrivs ut från den länkade skrivaren. De aktuella inställningarna kan lagras i jobbminnet för framtida inhämtning av samma inställningar. s.148 Tryck på -knappen när utskriftsjobbet är avslutat. 2) Välj en länkad skrivare att skriva ut från. Inställningen återgår till standardvärdet. Tips: När flera länkade skrivare är anslutna till nätverket När flera länkade skrivare är anslutna till nätverket kan utskriftsenhet väljas efter behov. För att skriva ut från en annan länkad skrivare, följ nedanstående steg: Om det uppstår ett fel i en länkad skrivare, kan denna enhet inte väljas. Om ett fel uppstår i den länkade skrivaren i Link Mode så öppnas Länkomk.-menyn. Välj en annan länkad skrivare som är tillgänglig för utskrift. För information om köp av fler länkade skrivare, kontakta återförsäljaren (eller en auktoriserad servicetekniker). 220 Utskrift av skannat original från en länkad skrivare[link Mode]

36 Använda en länkad skrivare (säljs separat) Använda tillvalsfunktioner för en länkad skrivare Steg för installation av tillvalsfunktioner beskrivs nedan. Dessa är tillgängliga när den länkade skrivaren har en tillvalsenhet, t.ex. en sorterare eller en duplexenhet, monterad. Se handboken för den länkade skrivaren för ytterligare information om varje funktion. 1 Peka på [Funktioner] på grundmenyn för länkning. 2 Välj en funktion att ändra. 3 Gör ändringar efter behov. Se Konfigureringsbara funktioner ( s.222) för att välja rätt inställningar. Använda tillvalsfunktioner för en länkad skrivare 221

37 Använda en länkad skrivare (säljs separat) Konfigureringsbara funktioner : Initialinställning (fabriksinställning) Funktioner Beskrivning Skärmar och steg Relaterade Administrinställningar Räkneverksindiker. Visar antalet utskrivna kopior för varje länkad skrivare som maskinen hittar Brevlåda Välj ett pappersutmatningsfack som utmatningsfack. Fack nr 0 till n (n är det totala antalet fack angivet för [Fack totalt] på Administr-menyn.) Fack totalt: Totalt antal fack. Ställ in på 1 eller fler. Peka på eller använd knapparna för kopieringsantal. Förskjutna sidor Aktivera en funktion som växelvis matar ut flersidiga kopior. PÅ/AV --- Förskjutna sidor: Tillgängligt endast när alternativet Förskjutna sidor är PÅ. Hophäftning Ange häftningens placering på de utskrivna kopiorna. Skiljer sig åt, beroende på hur [Häftposition] har ställts in på Administrmenyn. Hophäftning: Tillgängligt endast när alternativet Hophäftning är PÅ. Inställd på [Fast]: PÅ/AV Inställd på [Varierbar]: AV /Framsida/ Mittpunkt /Baksida Peka för att välja en knapp. Hålslagning Välj om du vill ha hålslagning på de utskrivna kopiorna. PÅ/AV --- Hålslagning: Tillgängligt endast när alternativet Hålslagning är PÅ. Omkastad utmatning Ställer in en funktion för att skriva ut i omvänd ordning mot den ordning i vilken originalen skannades från ADF-enheten. PÅ/AV --- Omkastad utmatning: Tillgängligt endast när alternativet Omkastad utmatning är PÅ. 222 Använda tillvalsfunktioner för en länkad skrivare

38 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Skärmar och steg Relaterade Administrinställningar Sammanbladning Välj om du vill behålla originalets sidoordning för flersidiga utskrifter vid utmatning i ett fack. PÅ/AV --- Sammanbladning: Tillgängligt endast när alternativet Sammanbladning är PÅ. Dubbelsid. Skriv ut på papperets båda sidor. Olika menyer och steg gäller, beroende på om ADF-enheten (tillval) är installerad eller inte. När ADF-enheten är installerad AV/Långsida/Kortsida Totalt antal sidor: Ojämnt/Jämnt När ADF-enheten är installerad För instruktioner om dubbelsidig utskrift, se Duplexutskrift ( s.224). När ADF-enheten inte är installerad AV/Långsida/Kortsida Peka för att välja en knapp. När ADF-enheten inte är installerad --- Peka för att välja en knapp. Viktigt!: Vissa tillvalsfunktioner kan inte aktiveras samtidigt, beroende på den länkade skrivarens modell och tillvalskonfiguration. Använda tillvalsfunktioner för en länkad skrivare 223

39 Använda en länkad skrivare (säljs separat) Duplexutskrift [Dubbelsid.] Dubbelsidig utskrift kan utföras när en duplexenhet (tillval) är monterad till en länkad skrivare. Dubbelsid. -inställningarna kan göras från menyn Funktioner för antingen masterframställning eller utskrift. Den länkade skrivaren kommer att skriva ut enligt inställningarna på någon av dessa skärmar. 1 Peka på [Dubbelsid.] på Funktionermenyn. 3 Välj antal original. När ett original skannas från ADF-enheten (tillval), välj antingen [Jämnt] eller [Ojämnt] så att det stämmer överens med antalet originalark. Viktigt!: Detta steg är inte nödvändigt om inte ADFenheten används. Fortsätt till steg 4. 2 Ställ in bindningsriktning för duplexutskrift. Ställ in bindningsriktningen enligt nedan. Kombinationen av skanningsorientering och bindningsriktning leder till olika resultat. Skanningsorientering och bindningsriktningar för duplexutskrift 4 Peka på [OK]. Originalets orientering Lodrät (stående) Vågrät (liggande) Bindningsriktn ing Långsida Kortsida För att avbryta en duplexutskrift, peka på [AV] och sedan [OK]. 224 Duplexutskrift [Dubbelsid.]

40 Använda en länkad skrivare (säljs separat) 5 6 Placera originalet. För information om placering av originalet, se steg 4, Utskrift från ett pappersdokument eller en bok ( s.39). För att skanna ett ark från ett original, placera det på originalglaset. Vid duplexutskrift från ett ojämnt antal original som skannats i ADF-enheten, kommer baksidan av den sista sidan att vara tom. Välj utskriftsfunktioner efter behov. Följande funktioner är tillgängliga: Bildbehandlingsläge ( s.68) Skanningskontrast ( s.75) Format (förstora/förminska) ( s.76) Punktbeh. ( s.70) Jobbminne ( s.148) Kontr.inst. ( s.72) Tonkurva ( s.73) Bokskugga ( s.82) Toppmarginal ( s.103) Förhandsvisning ( s.107) Överlägg ( s.200) Lagerminne ( s.196) Digital kopieräkning ( s.162) 8 Tryck på -knappen. De följande stegen skiljer sig åt beroende på om originalet skannas från originalglaset eller från ADF-enheten. Utför ett av följande steg: Viktigt!: Antingen kan originalglaset eller ADF-enheten användas, men inte båda samtidigt. Med originalglaset Placera det första originaldokumentet på originalglaset, vänta på att meddelandet Duplexbehandling för länkad skrivare försvinner, placera sedan det andra originalet och tryck på -knappen. 7 Ange antal kopior med knapparna för kopieringsantal. När data för arkets båda sidor överförts, skriver den länkade skrivaren ut angivet antal kopior. För att skriva ut flera kopior med duplexutskrift, upprepa steg 5-7 för duplexutskrift. Antalet visas på skärmen för kopieringsantal. För att ändra antalet, tryck på -knappen och ange sedan rätt antal. Viktigt!: När det första originalet skannats, måste nästa original placeras inom det duplexintervall som förinställts på Administr-menyn ( s.171). Om detta inte sker kommer den länkade skrivaren endast att skriva ut på den ena sidan. Duplexutskrift [Dubbelsid.] 225

41 Använda en länkad skrivare (säljs separat) Ett tryck på -knappen utan att det andra originalet placerats leder också till att den länkade skrivaren endast skriver ut på den ena sidan. Inställningarna kan justeras för följande funktioner efter placering av det andra originalet och innan skanning påbörjas: Bildbehandlingsläge ( s.68) Skanningsdensitet ( s.75) Format (förstora/förminska) ( s.76) Punktbeh. ( s.70) Kontr.inst. ( s.72) Tonkurva ( s.73) Digital kopieräkning ( s.162) Med ADF-enheten Det översta arket skannas först. Allt eftersom varje originalsida skannas skriver den länkade skrivaren ut angivet antal kopior. 226 Duplexutskrift [Dubbelsid.]

42 Använda en länkad skrivare (säljs separat) Duplexutskrift [Dubbelsid.] 227

43 Byta förbrukningsmaterial Kontrollera återstående mängd förbrukningsmaterial Maskinen kontrollerar och rapporterar återstående mängd bläck och master, samt hur mycket plats som finns kvar i kasseringslådan. Rapporten kan inte visas om avkänningen misslyckas. Rapporterad mängd är endast avsedd som referens, och det kan hända att den inte är exakt korrekt. 1 Peka på [i Info] på grundmenyn. -menyns detaljer Indikator/Meddelande Beskrivning Det svarta fältet betecknar återstående mängd. Ex: cirka 10% kvar (Obekant), ---, inget visas Innebär att data för förbrukningsmaterial inte är tillgänglig, inte är inställd etc. 2 Kontrollera återstående mängd förbrukningsmaterial. Lägg upp ett nytt lager när de börjar ta slut. Master ( s.229) Tryckfärg ( s.232) Masterkasseringslåda (använd master) ( s.234) Tips: Informationsknappen -ikonen på -informationsknappen visar aktuell status för förbrukningsmaterialet enligt maskinens avkänning. -ikonen ändrar sig beroende på överensstämmande information från förbrukningsmaterialet. När överensstämmande information hämtats korrekt från förbrukningsmaterialet (normalt utseende) När överensstämmande information inte är tillgänglig (grått utseende) När -ikonen är grå kan återstående mängd master/bläck inte visas. När mastermaterial eller bläck börjar ta slut, blinkar ikonen (master) eller (bläck) till höger om knappen för att tala om att artikeln snart måste fyllas på. Om maskinen inte kan hämta överensstämmande data från förbrukningsmaterialet måste du ange korrekt inställningsvärde. s Kontrollera återstående mängd förbrukningsmaterial

44 Byta förbrukningsmaterial Byta masterrulle När masterrullen är tom visas ett meddelande, och maskinen stannar. Byt ut mot en ny masterrulle. Viktigt!: Vi rekommenderar att masterrullarna som specificeras av RISO används. Behåll strömmen PÅ när du byter masterrulle. 1 Kontrollera att indikatorn för masterframställarens frigöringsknapp är tänd. 3 Dra ut masterframställaren. Fatta tag i masterframställarens handtag och dra framåt. Tryck på masterframställarens frigöringsknapp så att indikatorn tänds om den är släckt. Viktigt!: När skrivtrumman är utdragen kan inte masterframställaren dras ut. För tillbaka skrivtrumman på sin plats och tryck på masterframställarens frigöringsknapp. s Öppna masterframställarens borttagningsspak. Dra ut den långsamt tills den stannar. 4 Öppna masterframställarens lucka. Fatta tag i masterframställarens borttagningsspak och dra i den för att öppna luckan. Fatta tag i spaken på masterframställarens lucka och öppna luckan. Byta masterrulle 229

45 Byta förbrukningsmaterial 5 Öppna masterrullens hållare. 8 Stäng masterrullens hållare. 6 Ta bort masterrullens tomma kärna. 9 Avlägsna tejpen när masterrullehållaren har stängts. För in masterrullens ledande kant under masterledaren. 7 Kassera den tomma kärnan i enlighet med renhållningsbestämmelserna där du befinner dig. s.239 Montera en ny masterrulle. För in masterrullens ledande kant i öppningen under masterledaren och skjut in den så långt som möjligt ( ). Om masterrullen sitter för löst ska flänsen till höger vridas bakåt så att den spänns ( ). Avlägsna krympfilmsförpackningen från den nya masterrullen och placera den med -markeringen till vänster. Viktigt!: Se till att inte skada -delen när krympfilmen avlägsnas. Om -delen böjs eller om perforationen bryts, blir mastern obrukbar. Ta inte bort tejpen än. 230 Byta masterrulle

46 Byta förbrukningsmaterial Tips: Om du inte kan sätta i masterrullen För in masterrullens ledande kant enligt följande steg. 1) Höj masterledaren Vrid ratten på masterledarens kant bakåt och höj masterledaren. 2) Dra ut masterrullen till linjen som visas med pilen. 3) Sänk masterledaren. 11 Stäng masterframställarens borttagningslucka. Återställ varje del till dess 10 ursprungsposition. Stäng masterframställarens lucka. Återställ långsamt masterframställaren till den position där ett pip hörs. Byta masterrulle 231

47 Byta förbrukningsmaterial Byta färgpatron När bläcket är slut visas ett meddelande, och maskinen stannar. Byt till en ny färgpatron. BFörsiktighet: Det kan vara bläck kvar på området runt skrivtrumman, så se till att du inte fläckar ned dina händer eller kläder. Tvätta genast av dig med tvål om du får bläck på händer etc. Viktigt!: Vi rekommenderar att färgpatron som specificeras av RISO används. Behåll strömmen PÅ när du byter färgpatron. Ersätt med en färgpatron med bläck av samma färg. Byt själva skrivtrumman om du vill byta bläckfärg. s Öppna framluckan. 3 Ta bort kåpan på den nya färgpatronen. Vrid på färgpatronens kåpa för att ta bort den. 2 Dra ut den tomma färgpatronen ur hållaren. Viktigt!: Ta inte på eller stöt till utloppsytan på den nya färgpatronen. Dra inte av etiketten bredvid färgpatronens öppning. Vrid färgpatronen moturs ( ) och dra ut den. Kassera den tomma färgpatronen i enlighet med renhållningsbestämmelserna där du befinner dig. 232 Byta färgpatron

48 Du kan förvara färgpatronens kåpa till höger om originalglaset. 6 Stäng framluckan. Byta förbrukningsmaterial 4 Sätt in den nya färgpatronen. 5 Rikta in pilen på färgpatronen med -markeringen på trumenheten, och tryck in den tills det tar stopp. Spärra färgpatronen. Vrid färgpatronen medurs ( ) och spärra den. Byta färgpatron 233

49 Byta förbrukningsmaterial Tömma masterkasseringslådan Använda mastrar förvaras i masterkasseringslådan. När masterkasseringslådan är full visas ett meddelande, och maskinen stannar. Kassera de använda mastrarna. BFörsiktighet: Tvätta genast av dig med tvål om du får bläck på händer etc. Viktigt!: Masterkasseringslådan kan låsas med hänglås för att förhindra att den information som finns på kasserade mastrar kommer i orätta händer. Om masterkasseringslådan skyddas med ett hänglås ska du kontakta administratören innan du kasserar mastern. När Skydda är PÅ kan du endast ta av masterkasseringslådan när meddelanden som Masterkasseringslådan är full eller Master har fastnat i utmatningsenhet visas. s.183 Maskinen har två masterkasseringslådor, en för trumma 1 och en för trumma 2. Proceduren är densamma för båda. Masterkasseringslådan för trumma 1 beskrivs här. 1 Ta bort masterkasseringslådan. Om masterkasseringslådans spak är låst ska du föra spaken till höger för att lossa den. Fatta tag i handtaget på masterkasseringslådan och dra enheten framåt. Viktigt!: Om masterkasseringslådan är låst med hänglås ska du kontakta administratören för att låsa upp hänglåset. 234 Tömma masterkasseringslådan

50 Byta förbrukningsmaterial 2 Kassera de utmatade mastrarna. 3 Sätt tillbaka masterkasseringslådan på dess plats. Luta masterkasseringslådan nedåt och kassera de använda mastrarna. För in masterkasseringslådan tills det tar stopp. Kassera de utmatade mastrarna i enlighet med renhållningsbestämmelserna där du befinner dig. s.239 Om använda mastrar fastnar, håll masterkasseringslådan i nedåtlutande läge och tryck på tömningsspaken för att få loss kvarvarande mastrar. Vid behov kan du föra spaken till vänster för att låsa masterkasseringslådan och sätta på ett hänglås för ytterligare säkerhet. s.183 Tömma masterkasseringslådan 235

51 Byta förbrukningsmaterial Byta skrivtrumma Följ nedanstående steg när skrivtrumman ska tas bort för att ersättas med en färgtrumma för att byta färg, eller för att papper som fastnat ska avlägsnas. Se till att du använder en färgtrumma som är särskilt utformad och godkänd för att användas med denna maskin. BFörsiktighet: Ställ inte skrivtrumman på högkant. Det kan leda till fläckar på golvet etc. Viktigt!: Använd endast skrivtrummor som är särskilt utformade och godkända för att användas med denna maskin. Behåll strömmen PÅ när du tar bort eller byter skrivtrumman. Se till att en utbytt skrivtrumma placeras i sitt fodral och att det hålls horisontellt. Ta bort skrivtrumman Trumman tas bort från skrivaren vid trumbyte, och för att avlägsna pappersstopp. Proceduren för att byta trumma 1 och trumma 2 är densamma. Proceduren för att byta trumma 1 beskrivs här. 1 Öppna framluckan. Viktigt!: När masterframställaren är utdragen kan inte skrivtrumman dras ut. Återställ masterframställaren på sin plats och tryck på skrivtrummans frigöringsknapp. s.229 Det kan hända att endast den ena trumman skjuts framåt, men båda trummorna kan tas bort. 2 Kontrollera att indikatorn på skrivtrummans frigöringsknapp är tänd. 3 Dra ut skrivtrumman. Tryck på skrivtrummans frigöringsknapp så att indikatorn tänds om den är släckt. Fatta tag i skrivtrummans handtaget och dra långsamt tills skrivtrumman är helt utdragen. 236 Byta skrivtrumma

52 Byta förbrukningsmaterial 4 Ta bort skrivtrumman. Använd båda händerna för att lyfta skrivtrumman rakt upp för att ta bort den från skenan. Fortsätt med att byta trumma, ta bort pappersstopp etc.. BFörsiktighet: Ta inte på anslutningen på skrivtrumman. Det kan göra att skrivtrumman inte fungerar på grund av statisk elektricitet och andra faktorer. Byta skrivtrumma 237

53 Byta förbrukningsmaterial Montera skrivtrumman 1 Placera skrivtrumman på skenan. Rikta in -markeringen på skrivtrumman med -markeringen på styrskenan, och placera skrivtrumman horisontellt på styrskenan. Om skrivtrumman roterades manuellt, se till att vrida tillbaka den så att - och -markeringarna är riktade mot varandra när den har placerats på styrskenan. 2 Återställ skrivtrumman till ursprungspositionen. Skjut in skrivtrumman så långt som möjligt, och stäng sedan framluckan. Viktigt!: Håll inte i skrivtrummans handtaget när du skjuter in skrivtrumman. 238 Byta skrivtrumma

54 Byta förbrukningsmaterial Kassering av använt förbrukningsmaterial Kassera tomma färgpatroner, masterrullar och gamla mastrar i enlighet med renhållningsbestämmelserna där du befinner dig. Dela upp de olika komponenterna på följande sätt om det behövs. Färgpatron Ta bort etiketten (inklusive metallen) vid pilen på utloppsytan på färgpatronen och kassera dem separat. Var försiktig så att du inte får bläck på kläderna eftersom bläck kan finnas kvar på utloppsytan. Delar Färgpatronens material Etikettens material Bläck Material plast (polypropylen/polyetylen) plast (inklusive metallen) Sojaolja, petroleumkolväte, vatten, pigment Masterrullens kärna En metallkomponent finns på undersidan av varje ände med -markeringen instansad. Eftersom komponenten är perforerad för bekvämlighetens skull kan du riva längs perforeringen. Delar Material Kärnans material Mastermaterial Material i den utrivningsbara delen Papper plast, japanskt papper plast (inklusive metallen) och papper Kassering av använt förbrukningsmaterial 239

55 Byta förbrukningsmaterial Utmatad master Delar Material Mastermaterial Bläckets material plast, japanskt papper Sojaolja, petroleumkolväte, vatten, pigment Den är gjord av en blandning av kol och väte. Vid full förbränning omvandlas den till vatten och koldioxid. 240 Kassering av använt förbrukningsmaterial

56 Byta förbrukningsmaterial Kassering av använt förbrukningsmaterial 241

57 Underhåll Rengöring Utskriftskvaliteten kan försämras om delar som masterframställarens termiska skrivhuvud, ADF-enhetens (tillval) skannerglas, den vita valsen etc förorenats av damm, smuts, bläck, tippex etc.. Följ stegen nedan för periodisk rengöring. AVARNING: Stäng av strömmen innan några delar på maskinen rengörs. Ta inte bort några fastmonterade höljen. Kontakta en servicetekniker omedelbart om du tror att en farlig situation uppstått eller om du har frågor eller problem med maskinen. Kontakta en servicetekniker innan maskinen flyttas. Låt inte obehöriga personer göra justeringar eller reparationer. BFörsiktighet: Maskinen innehåller rörliga precisionsdelar. Hantera inte maskinen på andra sätt än de som anges i den här handboken. Var försiktig vid kanterna på metalldelar, de kan orsaka skador. Gör inte några modifikationer eller avlägsna några delar på maskinen. Varken RISO eller återförsäljaren ansvarar för underhåll som utförts av personer som inte är auktoriserade av RISO. 242 Rengöring

58 Underhåll Termiskt skrivhuvud Rengör det termiska skrivhuvudet varje gång masterrullen byts ut. Öppna masterframställarens lucka och torka försiktigt det termiska skrivhuvudet i enhetens bakre del flera gånger med en mjuk trasa eller ett papper. BFörsiktighet: Eftersom det termiska skrivhuvudet är mycket ömtåligt bör du undvika att det stöts till eller repas av hårda föremål. Eftersom det termiska skrivhuvudet kan skadas av statisk elektricitet bör du avlägsna eventuell statisk elektricitet i kroppen innan rengöringen. Originalglas och originalglasets täckplatta Om originalglaset och/eller täckplattan är smutsiga kan du torka dem försiktigt med en mjuk trasa eller ett papper. BFörsiktighet: Eftersom originalglaset är mycket ömtåligt bör du undvika att det stöts till eller repas av hårda föremål. Rengöring 243
