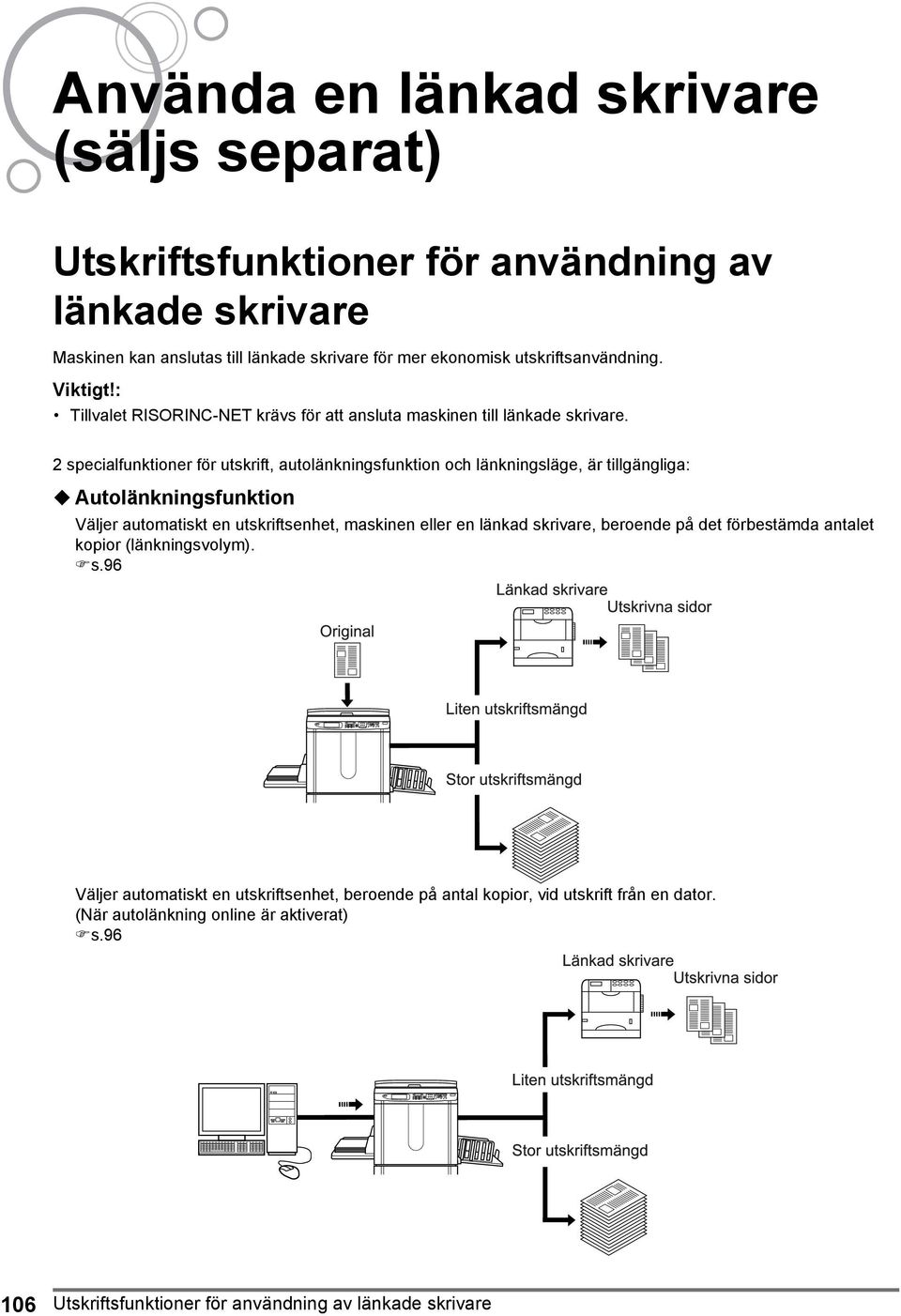

1 Använda en länkad skrivare (säljs separat) Utskriftsfunktioner för användning av länkade skrivare Maskinen kan anslutas till länkade skrivare för mer ekonomisk utskriftsanvändning. Viktigt!: Tillvalet RISORINC-NET krävs för att ansluta maskinen till länkade skrivare. 2 specialfunktioner för utskrift, autolänkningsfunktion och länkningsläge, är tillgängliga: Autolänkningsfunktion Väljer automatiskt en utskriftsenhet, maskinen eller en länkad skrivare, beroende på det förbestämda antalet kopior (länkningsvolym). s.96 Väljer automatiskt en utskriftsenhet, beroende på antal kopior, vid utskrift från en dator. (När autolänkning online är aktiverat) s Utskriftsfunktioner för användning av länkade skrivare

2 Använda en länkad skrivare (säljs separat) Länkningslägesfunktion Originalet skannas på maskinen och skrivs ut från den länkade skrivaren. s.112 Specialfunktioner för länkad skrivare, som t.ex. dubbelsidig utskrift, kan användas. Utskriftsfunktioner för användning av länkade skrivare 107

3 Använda en länkad skrivare (säljs separat) Ställa in en länkad skrivare [Link Properties] Data för den länkade skrivaren måste läggas in i maskinen för att den ska fungera. Viktigt!: Kontrollera att den länkade skrivaren är fysiskt ansluten till maskinen. En länkad skrivare känns inte igen av maskinen om den inte är fysiskt ansluten. Om data för den länkade skrivaren inte läggs in i maskinen kommer enheten inte att skriva ut, och dess tillvalsfunktioner är inte tillgängliga. Lägg in information för varje ansluten länkad skrivare, en enhet i taget. Link Properties beskrivs nedan. Se Link Mode ( s.96) för mer information om Link Mode och andra Administr-inställningar. Installationslista för länkad skrivare :Initialinställning (fabriksinställning) Funktioner Beskrivning Lägga in data Skrivarnamn Ange ett namn för den länkade skrivaren. Det angivna namnet kommer att visas på Link Mode-skärmen. Peka på bokstavsknapparna för att ange ett nytt namn. När namnet lagts in, peka på [OK] för att lagra det som Skrivarnamn. Se Namnändring-skärmen ( s.74) för ytterligare information. IP-adress Ange IP-adressen för den länkade skrivaren för att ansluta till nätverket. Peka på [Provutskrift] för att utföra en dataöverföringstest för den länkade skrivaren. Om den lyckas så kommer testresultaten att skrivas ut från den länkade skrivaren. Om testet misslyckas visas ett meddelande. Peka på [Annull.] och lägg in rätt inställningar igen. [Provutskrift] är inaktiverat tills Grund- IP-adress angivits korrekt på Administrskärmen. s.93 Använd eller knapparna för utskriftsantal. För att gå till ett annat fält, peka på fältet eller tryck på -knappen för att gå vidare. 108 Ställa in en länkad skrivare [Link Properties]

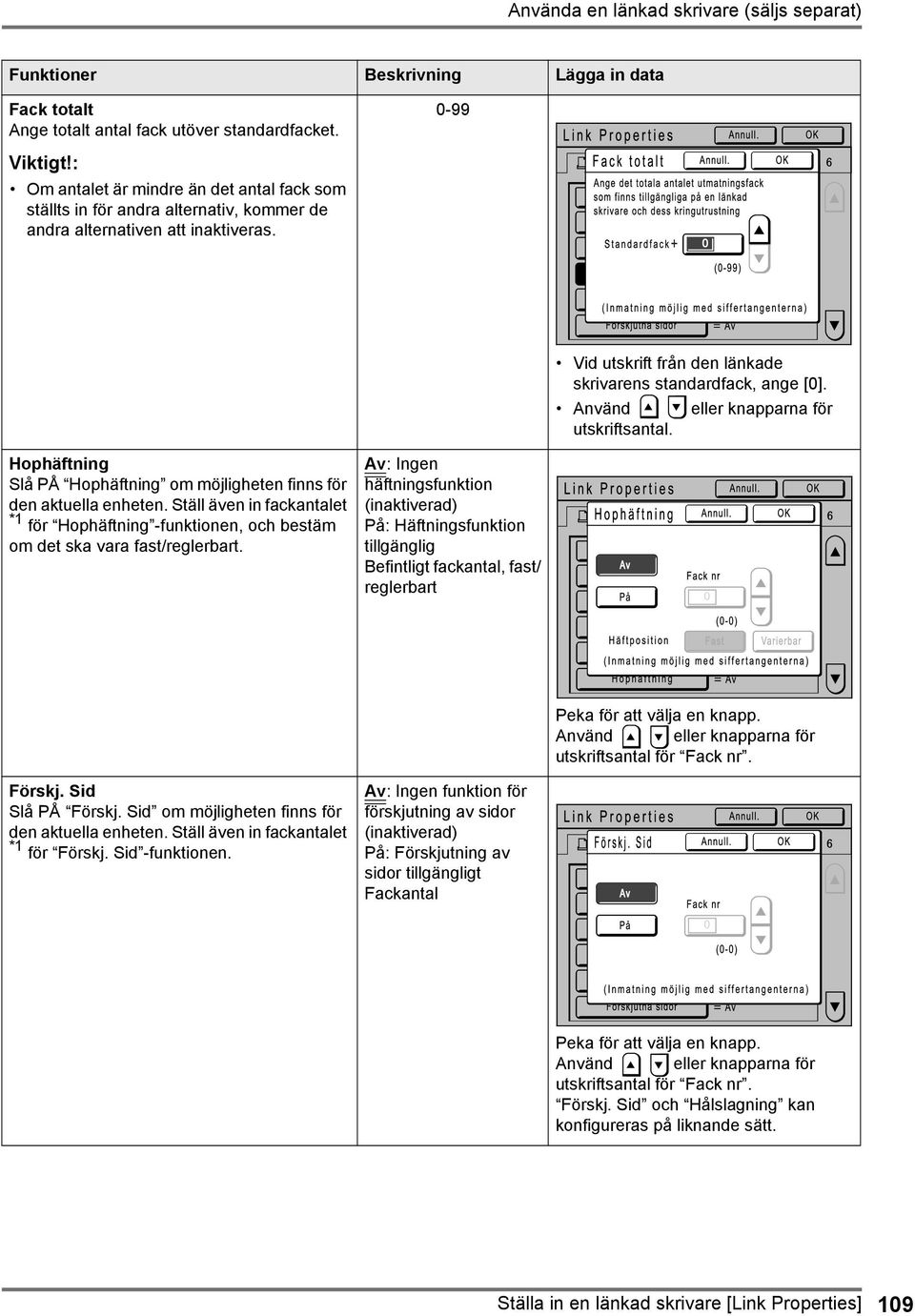

4 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Lägga in data Fack totalt Ange totalt antal fack utöver standardfacket. Viktigt!: Om antalet är mindre än det antal fack som ställts in för andra alternativ, kommer de andra alternativen att inaktiveras Vid utskrift från den länkade skrivarens standardfack, ange [0]. Använd eller knapparna för utskriftsantal. Hophäftning Slå PÅ Hophäftning om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för Hophäftning -funktionen, och bestäm om det ska vara fast/reglerbart. Av: Ingen häftningsfunktion (inaktiverad) På: Häftningsfunktion tillgänglig Befintligt fackantal, fast/ reglerbart Peka för att välja en knapp. Använd eller knapparna för utskriftsantal för Fack nr. Förskj. Sid Slå PÅ Förskj. Sid om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för Förskj. Sid -funktionen. Av: Ingen funktion för förskjutning av sidor (inaktiverad) På: Förskjutning av sidor tillgängligt Fackantal Peka för att välja en knapp. Använd eller knapparna för utskriftsantal för Fack nr. Förskj. Sid och Hålslagning kan konfigureras på liknande sätt. Ställa in en länkad skrivare [Link Properties] 109

5 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Lägga in data Hålslagning (Punch) Slå På Hålslagning om möjligheten finns för den aktuella enheten. Ställ även in fackantalet *1 för funktionen Hålslagning. Av: Ingen hålslagningsfunktion På: Hålslagningsfunktion tillgänglig Fackantal Peka för att välja en knapp. Använd eller knapparna för utskriftsantal för Fack nr. Förskj. Sid och Hålslagning kan konfigureras på liknande sätt. Dubbelsid. Slå PÅ Dubbelsid. om möjligheten finns för den aktuella enheten. PÅ/AV Sammanbladning Slå PÅ Sammanbladning om möjligheten finns för den aktuella enheten. Brevlåda Slå PÅ Brevlåda om möjligheten finns för den aktuella enheten. Dubbelsid., Sammanbladning och Brevlåda kan konfigureras på liknande sätt. Peka på knappen för att växla mellan AV/PÅ. *1 Fackantalet kan skilja sig åt beroende på modell av länkad skrivare. 110 Ställa in en länkad skrivare [Link Properties]

6 Använda en länkad skrivare (säljs separat) Ställa in en länkad skrivare 1 Peka på [Link Mode] på Administrskärmen. 4 Välj knappen för att ange information. För att visa andra funktioner som inte är synliga på skärmen, peka på eller. 5 Ändra inställningarna. Se Installationslista för länkad skrivare ( s.108) för att ändra inställningarna. 2 Peka på [Link Properties]. Om funktionen har extra installationsskärmar, gör nödvändiga inställningar och peka sedan på [OK]. Återgår till Link Properties -skärmen. Ändringarna uppdateras. Peka på [Annull.] för att avbryta förändringarna och återgå till Link Properties -skärmen. 6 Peka på. Återgår till grundskärmen. Administr -inställningarna uppdateras. 3 Välj en flik för den länkade skrivaren. Upp till 6 länkade skrivare kan anges. Ställa in en länkad skrivare [Link Properties] 111

7 Använda en länkad skrivare (säljs separat) Utskrift av skannat original från en länkad skrivare [Link Mode] Det läge där ett original skannas in i maskinen och skrivs ut från en länkad skrivare kallas Link Mode. I Link Mode skrivs originalet ut från den länkade skrivaren, oavsett antalet utskriftskopior. 1 Växla till Link Mode. 2 Placera originalet. Placera originalet på originalglaset eller i ADFenheten (tillval). För information om placering av originalet, se steg 4 i Utskrift från ett pappersdokument eller en bok ( s.34). Tryck på maskinens -knapp för att växla till länkningsläge. Peka på [Länkutskr] från lägesmenyn för att växla till grundskärmen för länkning. När Tangentvalsmönster är inställt på Slinga, tryck på -knappen tills grundskärmen för länkning visas. s.20 3 Välj utskriftspapper. Om den länkade skrivaren har flera matningsfack, peka på [Papper] för att ange fack (pappersformat). 1) Peka på [Papper] på grundskärmen för länkning. 2) Välj önskat pappersformat. När meddelandet Startar RISORINC-NET / Acquiring Linked Printer Configuration Data Please Wait a Moment (Startar RISORINC- NET / Hämtar länkad skrivarkonfigurationsdata, vänta) visas på maskinen, hämtas information om den länkade skrivaren via nätverket. Vänta tills meddelandet försvinner. 3) Peka på [OK]. 112 Utskrift av skannat original från en länkad skrivare [Link Mode]

8 Tips: Vid användning av den länkade skrivarens universalfack Om den länkade skrivarens pappersmatningsfack är inställt på Universal, visas Universal -knappen på maskinens Pap.format-skärm. Följ stegen nedan för att ange vilket pappersformat som fyllts på i den länkade skrivarens universalfack. 1) Peka på [Universal] på Pap.format-skärmen. 2) Peka på den knapp som motsvarar formatet för det papper som fyllts på i Universal - facket. 4 5 Använda en länkad skrivare (säljs separat) Välj utskriftsfunktioner efter behov. Följande funktioner är tillgängliga: Bildbearbetningsläge ( s.44) Skanningskontrast ( s.45) Format ( s.46) Punktbeh. ( s.51) Minne ( s.78) Om den länkade skrivaren har tillvalsenheter som t.ex. en duplex-enhet, är tillvalets funktioner också tillgängliga. s.115 Hastighet, kontrast och läge för utskrift kan inte justeras. När en dator sänder en utsignal till maskinen medan den är i drift, kan sådan avbrytande data prioriteras och initiera ett nytt utskriftsjobb som går före den pågående utskriften. Vi rekommenderar att du ställer in Reservation på Administr-skärmen för att välja en högre prioritet för utskriftsjobb från länkade skrivare. Data som tas emot från datorn inom angiven tidsram kommer inte att bearbetas. s.84 Ange antal kopior med knapparna för utskriftsantal. 3) Peka på [Lodrät] eller [Vågrät]. När Universal, A3, B4, Ledger, Foolscap, Legal eller Folio valts i steg 2, visas inte alternativen Lodrät / Vågrät. Om pappersformatet som angivits i Universal skiljer sig från formatet på det papper som fyllts på, är det inte möjligt att utföra korrekt utskrift. 4) Peka på [OK]. Återgår till Pap.format-skärmen. Pappersformatet uppdateras. Antalet visas på skärmen för utskriftsantal. För att ändra antalet, tryck på -knappen och ange sedan rätt antal. Utskrift av skannat original från en länkad skrivare [Link Mode] 113

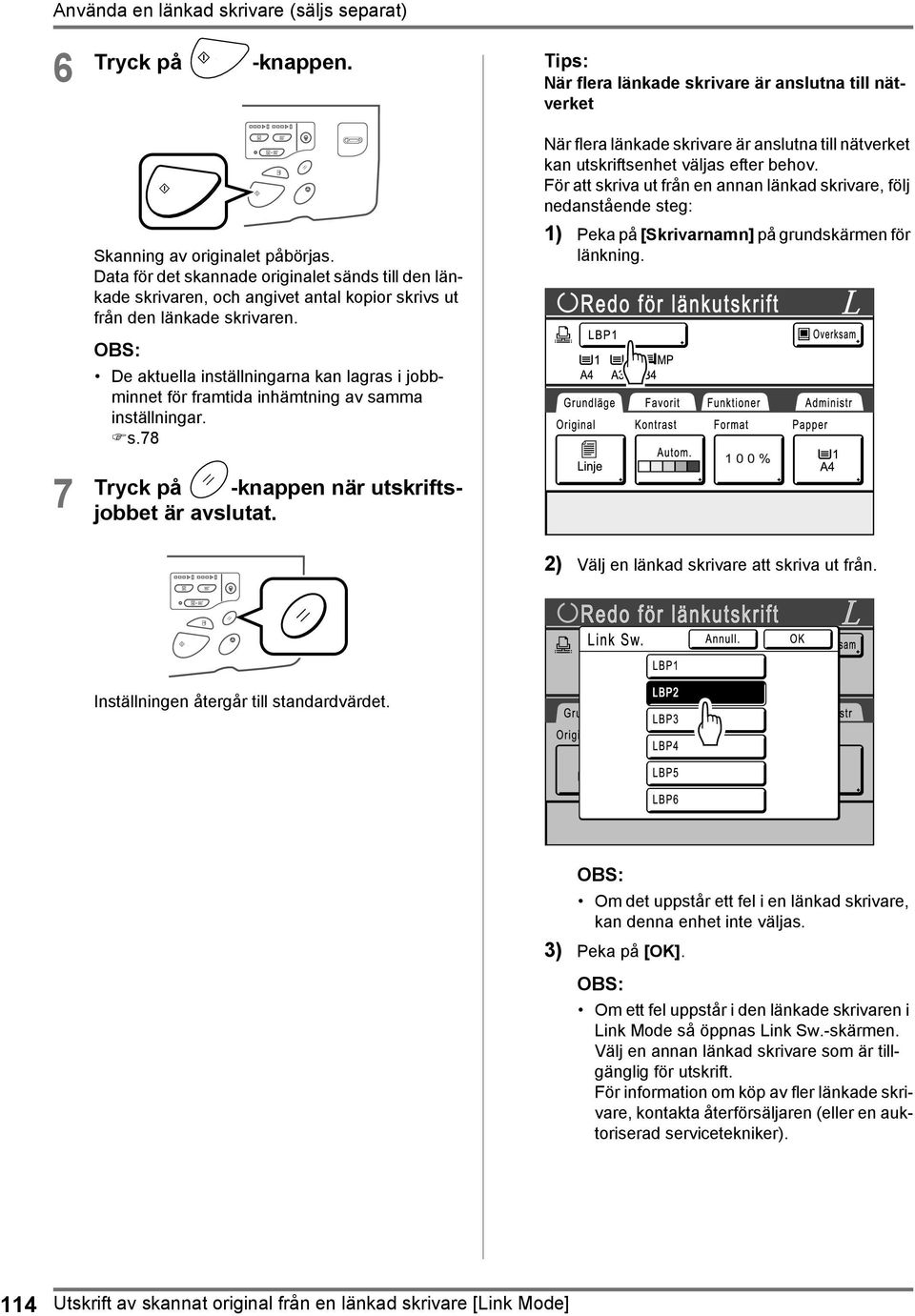

9 Använda en länkad skrivare (säljs separat) 6 7 Tryck på -knappen. Skanning av originalet påbörjas. Data för det skannade originalet sänds till den länkade skrivaren, och angivet antal kopior skrivs ut från den länkade skrivaren. De aktuella inställningarna kan lagras i jobbminnet för framtida inhämtning av samma inställningar. s.78 Tryck på -knappen när utskriftsjobbet är avslutat. Tips: När flera länkade skrivare är anslutna till nätverket När flera länkade skrivare är anslutna till nätverket kan utskriftsenhet väljas efter behov. För att skriva ut från en annan länkad skrivare, följ nedanstående steg: 1) Peka på [Skrivarnamn] på grundskärmen för länkning. 2) Välj en länkad skrivare att skriva ut från. Inställningen återgår till standardvärdet. Om det uppstår ett fel i en länkad skrivare, kan denna enhet inte väljas. 3) Peka på [OK]. Om ett fel uppstår i den länkade skrivaren i Link Mode så öppnas Link Sw.-skärmen. Välj en annan länkad skrivare som är tillgänglig för utskrift. För information om köp av fler länkade skrivare, kontakta återförsäljaren (eller en auktoriserad servicetekniker). 114 Utskrift av skannat original från en länkad skrivare [Link Mode]

10 Använda en länkad skrivare (säljs separat) Använda tillvalsfunktioner för en länkad skrivare Steg för installation av tillvalsfunktioner beskrivs nedan. Dessa är tillgängliga när den länkade skrivaren har en tillvalsenhet, t.ex. en sorterare eller en duplex-enhet, monterad. Se handboken för den länkade skrivaren för ytterligare information om varje funktion. 1 Peka på [Funktioner] på grundskärmen för länkning. 2 Välj en funktion att ändra. 3 Gör ändringar efter behov. Se Konfigureringsbara funktioner ( s.116) för att välja rätt inställningar. Använda tillvalsfunktioner för en länkad skrivare 115

11 Använda en länkad skrivare (säljs separat) Konfigureringsbara funktioner :Initialinställning (fabriksinställning) Funktioner Beskrivning Skärmar och steg Relaterade Administrinställningar Räkneverksindiker. Visar antalet utskrivna kopior för varje länkad skrivare som maskinen hittar Link Sw. Välj en skrivare från listan över länkade skrivare som maskinen hittar. En länkad skrivare där ett fel uppstår kan inte väljas. Se handboken för den länkade skrivaren för felsökning Brevlåda Välj ett utmatningsfack som utskrivningsfack. Fack nr 0 till n (n är det totala antalet fack angivet för [Fack totalt] på Administr-skärmen.) Fack totalt: Totalt antal fack. Ställ in på 1 eller fler. Peka på eller använd knapparna för utskriftsantal. Förskjutna sidor Aktivera en funktion som växelvis matar ut flersidiga kopior. På/Av --- Förskjutna sidor: Tillgängligt endast när alternativet Förskjutna sidor är På. 116 Använda tillvalsfunktioner för en länkad skrivare

12 Använda en länkad skrivare (säljs separat) Funktioner Beskrivning Skärmar och steg Relaterade Administrinställningar Hophäftning Ange häftningens placering på de utskrivna kopiorna. Skiljer sig åt, beroende på hur [Häftposition] har ställts in på Administrskärmen. Hophäftning: Tillgängligt endast när alternativet Hophäftning är På. Inställd på [Fast]: På/Av Inställd på [Varierbar]: Av /Framsida/ Mittpunkt /Baksida Peka för att välja en knapp. Hålslagning (Punch) Välj om du vill ha hålslagning på de utskrivna kopiorna. På/Av --- Hålslagning (Punch): Tillgängligt endast när alternativet Punch är På. Sammanbladning Välj om du vill behålla originlets sidoordning för flersidiga utskrifter vid utmatning i ett fack. På/Av --- Sammanbladning: Tillgängligt endast när alternativet Sammanbladning är På. Duplex Skriv ut på papperets båda sidor. Olika skärmar och steg gäller, beroende på om ADF-enheten (tillval) är monterad eller inte. När ADF-enheten är monterad Av/Long Edge/Short Edge <Page Total>: Odd/Even När ADF-enheten är monterad För instruktioner om dubbelsidig utskrift, se Duplex-utskrift ( s.118). När ADF-enheten inte är monterad Av/Long Edge/Short Edge Peka för att välja en knapp. När ADF-enheten inte är monterad --- Peka för att välja en knapp. Viktigt!: Vissa tillvalsfunktioner kan inte aktiveras samtidigt, beroende på den länkade skrivarens modell och tillvalskonfiguration. Använda tillvalsfunktioner för en länkad skrivare 117

13 Använda en länkad skrivare (säljs separat) Duplex-utskrift [Duplex] Dubbelsidig utskrift är möjligt när en duplex-enhet (tillval) är monterad till en länkad skrivare. Duplex -inställningarna kan göras från skärmen Funktioner för antingen mastertillverkning eller utskrift. Den länkade skrivaren kommer att skriva ut enligt inställningarna på någon av dessa skärmar. 1 Peka på [Duplex] på Funktionerskärmen. 3 Välj antal original. När ett original skannas från ADF-enheten (tillval), välj antingen [Even] eller [Odd] så att det stämmer överens med antalet originalark. Viktigt!: Detta steg är inte nödvändigt om inte ADFenheten används. Fortsätt till steg 4. 2 Ställ in bindningsriktning för duplexutskrift. Ställ in bindningsriktningen enligt nedan. Kombinationen av skanningsorientering och bindningsriktning leder till olika resultat. Skanningsorientering och bindningsriktningar för duplex-utskrift Originalets orientering Bindningsriktn ing Long Edge Short Edge Vertikalt (Lodrät) Horisontalt (Vågrät) 4 5 Peka på [OK]. Dör att avbryta en duplex-utskrift, peka på [AV] och sedan [OK]. Placera originalet. För information om placering av originalet, se steg 4, Utskrift från ett pappersdokument eller en bok ( s.34). För att skanna ett ark från ett original, placera det på originalglaset. Vid duplex-utskrift från ett ojämnt antal original som skannats i ADF-enheten, kommer baksidan av den sista sidan att vara tom. 118 Duplex-utskrift [Duplex]

14 6 7 Välj utskriftsfunktioner efter behov. Följande funktioner är tillgängliga: Bildbearbetningsläge ( s.44) Skanningskontrast ( s.45) Format ( s.46) Pap.format ( s.49) Punktbeh. ( s.51) Minne ( s.78) Ange antal kopior med knapparna för utskriftsantal. Använda en länkad skrivare (säljs separat) Med originalglaset Placera det första originaldokumentet på originalglaset, vänta på att meddelandet Duplexbearbetning för länkad skrivare pågår försvinner, placera sedan det andra originalet och tryck på -knappen. 8 Antalet visas på skärmen för utskriftsantal. För att ändra antalet, tryck på och ange sedan rätt antal. Tryck på -knappen. -knappen De följande stegen skiljer sig åt beroende på om originalet skannas från originalglaset eller från ADF-enheten. Utför ett av följande steg: Viktigt!: Antingen kan originalglaset eller ADF-enheten användas, men inte båda samtidigt. När data för arkets båda sidor överförts, skriver den länkade skrivaren ut angivet antal kopior. För att skriva ut flera kopior med duplexutskrift, upprepa steg 5-7 för duplex-utskrift. Viktigt!: När det första originalet skannats, måste nästa original placeras inom det tidsintervall för duplex som förinställts på Administr-skärmen ( s.96). Om detta inte sker kommer den länkade skrivaren endast att skriva ut på den ena sidan. Ett tryck på -knappen utan att det andra originalet placerats leder också till att den länkade skrivaren endast skriver ut på den ena sidan. Inställningarna kan justeras för följande funktioner efter placering av det andra originalet och innan skanning påbörjas: Bildbearbetningsläge ( s.44) Skanningsdensitet ( s.45) Format( s.46) Med ADF-enheten Det översta arket skannas först. Allt eftersom varje originalsida skannas skriver den länkade skrivaren ut angivet antal kopior. Duplex-utskrift [Duplex] 119

15 Byta förbrukningsartiklar Kontrollera återstående mängd förbrukningsartiklar Maskinen kontrollerar och rapporterar återstående mängd bläck och masterfilm, samt hur mycket plats som finns kvar i kasseringslådan. Rapporten kan inte visas om avkänningen misslyckas. Rapporterad mängd är endast avsedd som referens, och det kan hända att den inte är exakt korrekt. 1 Peka på [i Info] på grundskärmen. -skärmens detaljer Indikator/Meddelande Beskrivning Det svarta fältet betecknar återstående mängd. Ex: cirka 10 % kvar (Obekant), ---, inget visas Innebär att data för förbrukningsartiklar inte är tillgänglig, inte är inställd etc. 2 Kontrollera återstående mängd förbrukningsartiklar. Lägg upp ett nytt lager när de börjar ta slut. Masterfilm ( s.121) Bläck ( s.124) Masterkasseringslåda (använd masterfilm) ( s.126) Tips: Informationsknappen -ikonen på -informationsknappen visar aktuell status för förbrukningsartiklarna enligt maskinens avkänning. -ikonen ändrar sig beroende på överensstämmande information från förbrukningsartikeln. När överensstämmande information hämtats korrekt från förbrukningsartikeln (normalt utseende) När överensstämmande information inte är tillgänglig (grått utseende) När -ikonen är grå kan återstående mängd masterfilm/bläck inte visas. När mastermaterial eller bläck börjar ta slut, blinkar ikonen (masterfilm) eller (bläck) till höger om knappen för att tala om att artikeln snart måste fyllas på. Om maskinen inte kan hämta överensstämmande data från förbrukningsartikeln, måste du ange korrekt inställningsvärde. s Kontrollera återstående mängd förbrukningsartiklar

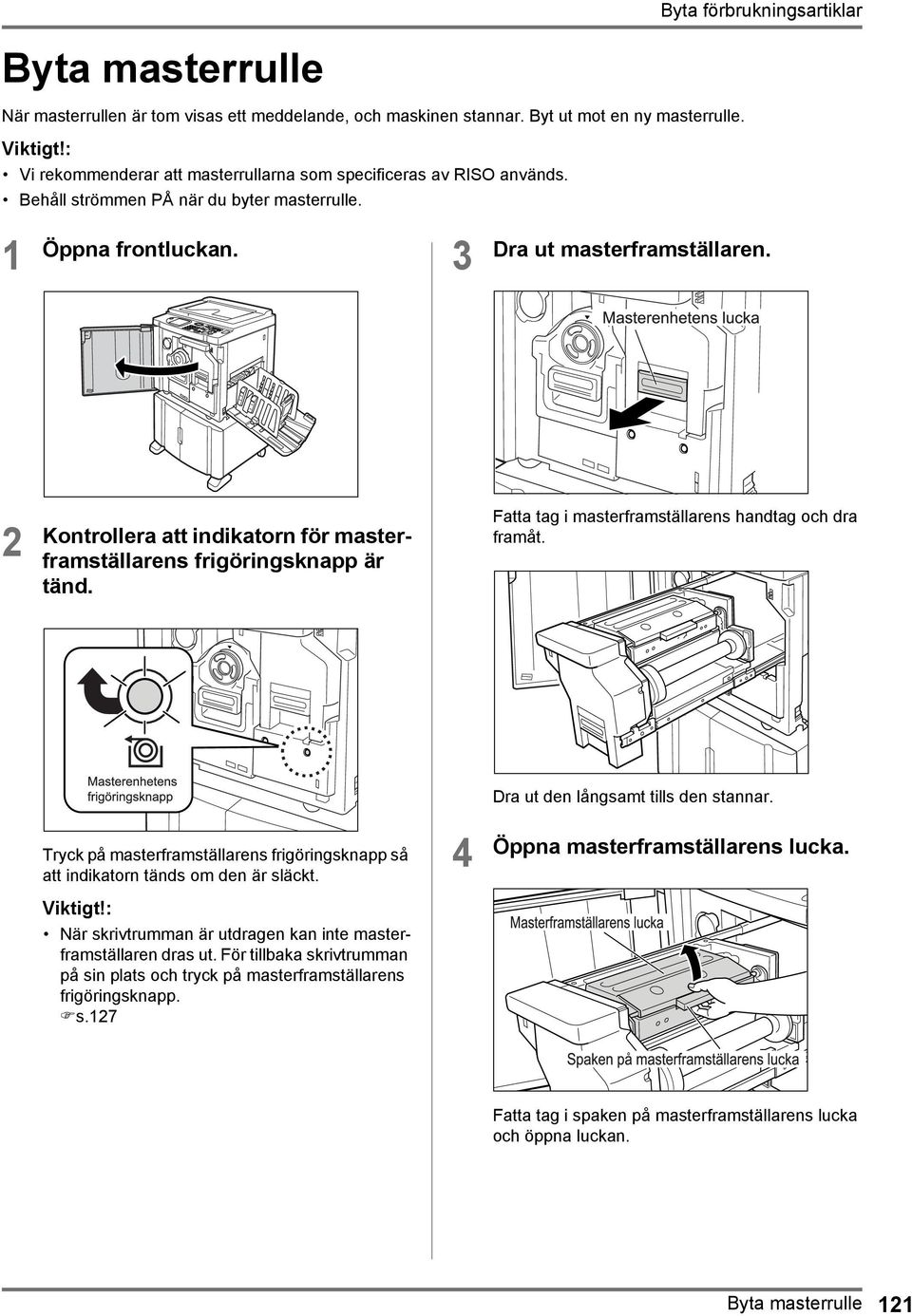

16 Byta förbrukningsartiklar Byta masterrulle När masterrullen är tom visas ett meddelande, och maskinen stannar. Byt ut mot en ny masterrulle. Viktigt!: Vi rekommenderar att masterrullarna som specificeras av RISO används. Behåll strömmen PÅ när du byter masterrulle. 1 Öppna frontluckan. 3 Dra ut masterframställaren. 2 Kontrollera att indikatorn för masterframställarens frigöringsknapp är tänd. Fatta tag i masterframställarens handtag och dra framåt. Dra ut den långsamt tills den stannar. Tryck på masterframställarens frigöringsknapp så att indikatorn tänds om den är släckt. 4 Öppna masterframställarens lucka. Viktigt!: När skrivtrumman är utdragen kan inte masterframställaren dras ut. För tillbaka skrivtrumman på sin plats och tryck på masterframställarens frigöringsknapp. s.127 Fatta tag i spaken på masterframställarens lucka och öppna luckan. Byta masterrulle 121

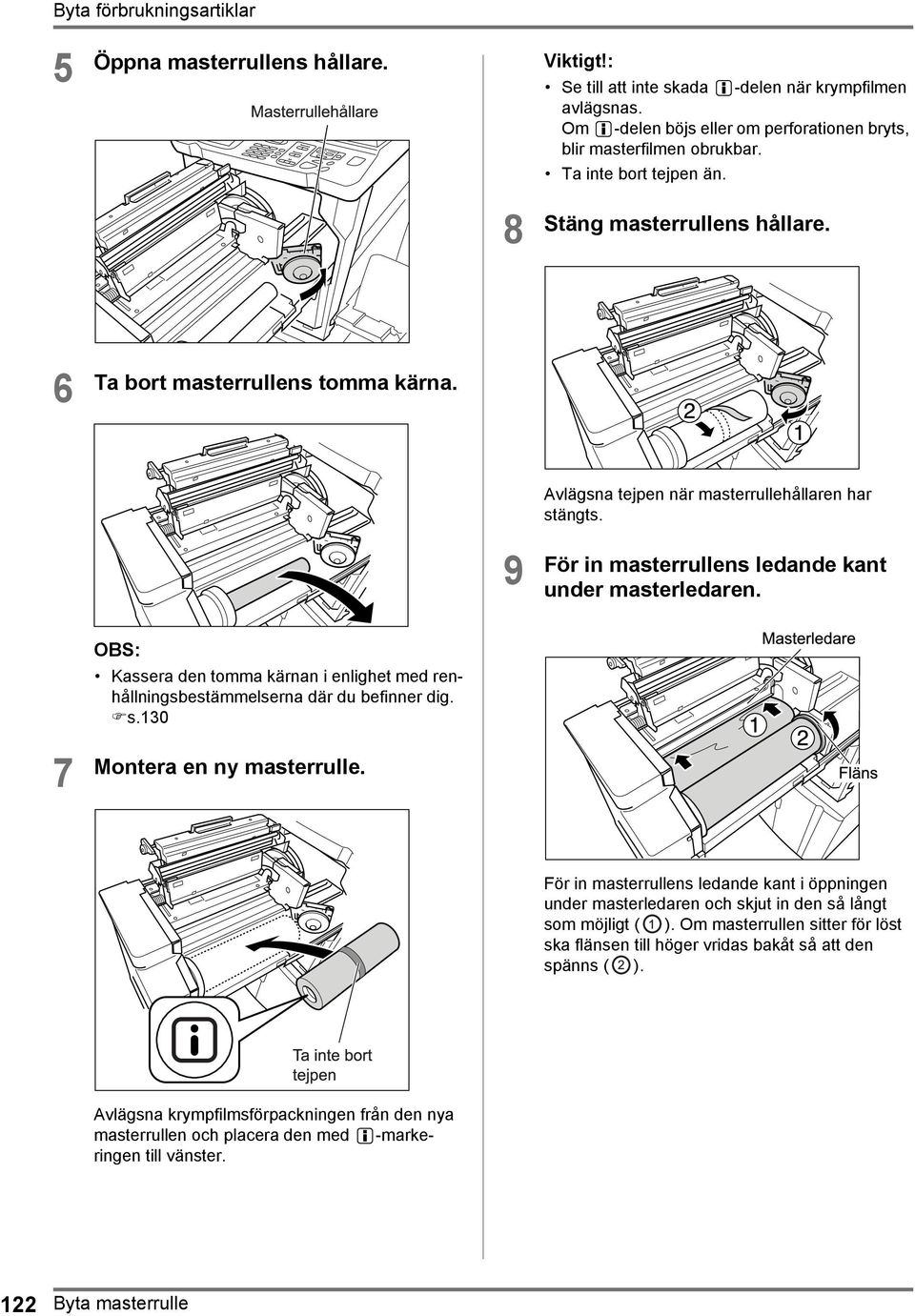

17 Byta förbrukningsartiklar 5 Öppna masterrullens hållare. 8 Viktigt!: Se till att inte skada -delen när krympfilmen avlägsnas. Om -delen böjs eller om perforationen bryts, blir masterfilmen obrukbar. Ta inte bort tejpen än. Stäng masterrullens hållare. 6 Ta bort masterrullens tomma kärna. 9 Avlägsna tejpen när masterrullehållaren har stängts. För in masterrullens ledande kant under masterledaren. 7 Kassera den tomma kärnan i enlighet med renhållningsbestämmelserna där du befinner dig. s.130 Montera en ny masterrulle. För in masterrullens ledande kant i öppningen under masterledaren och skjut in den så långt som möjligt ( ). Om masterrullen sitter för löst ska flänsen till höger vridas bakåt så att den spänns ( ). Avlägsna krympfilmsförpackningen från den nya masterrullen och placera den med -markeringen till vänster. 122 Byta masterrulle

18 Byta förbrukningsartiklar Tips: Om du inte kan sätta i masterrullen För in masterrullens ledande kant enligt följande steg. 1) Höj masterledaren Vrid ratten på masterledarens kant bakåt och höj masterledaren. 2) Dra ut masterrullen till linjen som visas med pilen. 3) Sänk masterledaren. Återställ varje del till dess 10 ursprungsläge. Stäng masterframställarens lucka. Återställ masterframställaren till dess ursprungsläge och stäng frontluckan. Byta masterrulle 123

19 Byta förbrukningsartiklar Byta färgpatron När bläcket är slut visas ett meddelande, och maskinen stannar. Byt till en ny färgpatron. BFörsiktighet: Det kan vara bläck kvar på området runt skrivtrumman, så se till att du inte fläckar ner dina händer eller kläder. Tvätta genast av dig med tvål om du får bläck på händer etc. Viktigt!: Vi rekommenderar att färgpatronerna som specificeras av RISO används. Behåll strömmen PÅ när du byter färgpatron. Ersätt med en färgpatron med bläck av samma färg. Byt själva skrivtrumman om du vill byta bläckfärg. s Öppna frontluckan. 3 Ta bort kåpan på den nya färgpatronen. Vrid på färgpatronens kåpa för att ta bort den. 2 Dra ut den tomma färgpatronen ur hållaren. Viktigt!: Ta inte på eller stöt till utloppsytan på den nya färgpatronen. Dra inte av etiketten bredvid färgpatronens öppning. Vrid färgpatronen moturs ( ) och dra ut den. Kasta den tomma färgpatronen i enlighet med renhållningsbestämmelserna där du befinner dig. 124 Byta färgpatron

20 Du kan förvara färgpatronens kåpa uppe till vänster på skrivtrumman. 6 Stäng frontluckan. Byta förbrukningsartiklar 4 Sätt in den nya färgpatronen. 5 Rikta in pilen på färgpatronen med -markeringen på trumenheten, och tryck in den tills det tar stopp. Spärra färgpatronen. Vrid färgpatronen medurs ( ) och spärra den. Byta färgpatron 125

21 Byta förbrukningsartiklar Tömma masterkasseringslådan Använda masterfilmer förvaras i masterkasseringslådan. När masterkasseringslådan är full visas ett meddelande, och maskinen stannar. Kasta bort de använda masterfilmerna. BFörsiktighet: Tvätta genast av dig med tvål om du får bläck på händer etc. 1 Ta bort masterkasseringslådan. 3 Sätt tillbaka masterkasseringslådan på dess plats. För in masterkasseringslådan tills det tar stopp. Kasta de utmatade masterfilmerna i enlighet med renhållningsbestämmelserna där du befinner dig. s.130 Om använda masterfilmer fastnar, håll masterkasseringslådan i nedåtlutande läge och tryck på tömningsspaken för att få loss kvarvarande masterfilmer. Fatta tag i handtaget på masterkasseringslådan och dra enheten framåt. 2 Kasta bort de utmatade masterfilmerna. Luta masterkasseringslådan nedåt och kasta de använda masterfilmerna. 126 Tömma masterkasseringslådan

22 Byta förbrukningsartiklar Byta skrivtrumma Följ nedanstående steg när skrivtrumman ska tas bort för att ersättas med en färgtrumma för att byta färg, eller för att papper som fastnat ska avlägsnas. Se till att du använder en färgtrumma som är särskilt utformad och godkänd för att användas med denna maskin. BFörsiktighet: Ställ inte skrivtrumman på högkant. Det kan leda till fläckar på golvet etc. Viktigt!: Använd endast skrivtrummor som är särskilt utformade och godkända för att användas med denna maskin. Behåll strömmen PÅ när du tar bort eller byter skrivtrumman. Se till att en utbytt skrivtrumma placeras i sitt fodral och att det hålls horisontalt. Ta bort skrivtrumman 1 Öppna frontluckan. 3 Dra ut skrivtrumman. 2 Kontrollera att indikatorn på trummans frigöringsknapp är tänd. 4 Fatta tag i skrivtrummans handtag och dra långsamt tills skrivtrumman är helt utdragen. Ta bort skrivtrumman. Tryck på trummans frigöringsknapp så att indikatorn tänds om den är släckt. Viktigt!: När masterframställaren är utdragen kan inte skrivtrumman dras ut. Återställ masterframställaren på sin plats och tryck på trummans frigöringsknapp. s.121 Använd båda händerna för att lyfta skrivtrumman rakt upp för att ta bort den från skenan. Fortsätt med att byta skrivtrumman, ta bort pappersstopp etc.. Byta skrivtrumma 127

23 Byta förbrukningsartiklar BFörsiktighet: Ta inte på anslutningen på skrivtrumman. Det kan göra att skrivtrumman inte fungerar på grund av statisk elektricitet och andra faktorer. 128 Byta skrivtrumma

24 Byta förbrukningsartiklar Montera skrivtrumman 1 Placera skrivtrumman på skenan. Viktigt!: Håll inte i skrivtrummans handtag när du skjuter in skrivtrumman. Tips: Byta typ av skrivtrumma (endast RZ570) När du monterar en annan typ av skrivtrumma visas skärmen Bekräfta typ av skrivtrumma. 2 Rikta in -markeringen på skrivtrumman med -markeringen på skenan, och placera skrivtrumman horisontalt på skenan. Om skrivtrumman roterades manuellt, se till att vrida tillbaka den så att - och -markeringarna är riktade mot varandra när den har placerats på skenan. Återställ skrivtrumman till dess ursprungliga läge. 1) Välj den typ som motsvarar den monterade skrivtrumman. 2) Peka på [OK]. Typen av skrivtrumma bekräftas och utskriftsläge aktiveras. Viktigt!: Det går inte att skriva ut förrän typen av skrivtrumma bekräftats. Om du monterar en icke-godkänd färgtrumma, visas meddelandet Fel typ av skrivtrumma monterad. Byt mot rätt typ.. Montera en färgtrumma som är särskilt godkänd för att användas med denna maskin. Skjut in skrivtrumman så långt som möjligt, och stäng sedan frontluckan. Byta skrivtrumma 129

25 Byta förbrukningsartiklar Kassering av använda förbrukningsartiklar Kasta tomma färgpatroner, masterrullar och gamla masterfilmer i enlighet med renhållningsbestämmelserna där du befinner dig. Dela upp de olika komponenterna på följande sätt om det behövs. Färgpatron Ta bort etiketten (inklusive metallen) vid pilen på utloppsytan på färgpatronen och kasta bort dem separat. Var försiktig så att du inte får bläck på kläderna eftersom bläck kan finnas kvar på utloppsytan. Delar Färgpatronens material Etikettens material Bläck Material plast (polypropylen/polyetylen) plast (inklusive metallen) Sojaolja, petroleumkolväte, vatten, pigment Masterrullens kärna En metallkomponent finns på undersidan av varje ände med -markeringen instansad. Eftersom komponenten är perforerad för bekvämlighetens skull kan du riva längs perforeringen. Delar Material Kärnans material Mastermaterial Material i den utrivningsbara delen Papper plast, japanskt papper plast (inklusive metallen) och papper 130 Kassering av använda förbrukningsartiklar

26 Byta förbrukningsartiklar Utmatade masterfilmer Delar Material Mastermaterial Bläckets material plast, japanskt papper Sojaolja, petroleumkolväte, vatten, pigment Den är gjord av en blandning av kol och väte. Vid full förbränning omvandlas den till vatten och koldioxid. Kassering av använda förbrukningsartiklar 131

27 Underhåll Rengöring Utskriftskvaliteten kan försämras om delar som masterframställarens termiska skrivhuvud, ADF-enhetens (tillval) skannerglas, den vita valsen etc förorenats av damm, smuts, bläck, tippex etc.. Följ stegen nedan för periodisk rengöring. AVARNING: Stäng av strömmen innan några delar på maskinen rengörs. Ta inte bort några fastmonterade höljen. Kontakta en servicetekniker omedelbart om du tror att en farlig situation uppstått eller om du har frågor eller problem med maskinen. Kontakta en servicetekniker innan maskinen flyttas. Låt inte obehöriga personer göra justeringar eller reparationer. BFörsiktighet: Maskinen innehåller rörliga precisionsdelar. Hantera inte maskinen på andra sätt än de som anges i den här handboken. Var försiktig vid kanterna på metalldelar, de kan orsaka skador. Gör inte några modifikationer eller avlägsna några delar på maskinen. Varken RISO eller återförsäljaren ansvarar för underhåll som utförts av personer som inte är auktoriserade av RISO. 132 Rengöring

28 Underhåll Termiskt skrivhuvud Rengör det termiska skrivhuvudet varje gång masterrullen byts ut. Öppna masterframställarens lucka och torka försiktigt det termiska skrivhuvudet i enhetens bakre del flera gånger med en mjuk trasa eller ett papper. BFörsiktighet: Eftersom det termiska skrivhuvudet är mycket ömtåligt bör du undvika att det stöts till eller repas av hårda föremål. Eftersom det termiska skrivhuvudet kan skadas av statisk elektricitet bör du avlägsna eventuell statisk elektricitet i kroppen innan rengöringen. Originalglas och originalglasets täckplatta Om originalglaset och/eller täckplattan är smutsiga kan du torka dem försiktigt med en mjuk trasa eller ett papper. BFörsiktighet: Eftersom originalglaset är mycket ömtåligt bör du undvika att det stöts till eller repas av hårda föremål. Rengöring 133

29 Underhåll ADF-enhetens skannerglas och vita platta (tillval) Torka skannerglaset och den vita plattan försiktigt flera gånger med en mjuk trasa eller ett papper. BFörsiktighet: Eftersom originalglaset är mycket ömtåligt bör du undvika att det stöts till eller repas av hårda föremål. Tryckvals Om tryckvalsen, som trycker utskriftspapperet mot skrivtrumman, är smutsigt kan ränder synas på baksidan av kopiorna. Om det händer ska du torka tryckvalsen försiktigt med en mjuk trasa fuktad med alkohol. BFörsiktighet: Kom ihåg att stänga AV strömmen till maskinen vid rengöring av tryckvalsen. Ta inte på pappersdelningshaken när du placerar handen på enheten. Den vassa spetsen på haken kan skada din hand. Det kan vara bläck kvar på området nära skrivtrumman, så se till att du inte fläckar ner dina händer eller kläder. Tvätta genast av dig med tvål om du får bläck på händer etc. 134 Rengöring

30 Underhåll Utsidan Torka försiktigt av hela skrivaren regelbundet med en mjuk trasa för att förhindra att utsidan blir smutsig. Om du använder rengöringsmedel ska du använda ett som rekommenderas av en auktoriserad servicetekniker. BFörsiktighet: Använd aldrig alkohol eller lösningsmedel vid rengöringen eftersom maskinens utsida är av plast. Skärmen kan rengöras genom försiktig avtorkning med en torr trasa. Fukta en trasa med lite rengöringsmedel och torka av den försiktigt för att ta bort eventuellt bläck. Rengöringsmedel ska inte sprejas eller hällas direkt på skärmen. Detta kan orsaka skador. Rengöring 135

31 Felsökning När ett meddelande visas Läs följande information för att fastställa orsaken och vidta lämpliga åtgärder när maskinen stannar och ett meddelande visas. Felmeddelandets layout Ett meddelande och en felsökningsillustration visas i samband med meddelandetypen, för att visa hur problemet ska lösas. 1) Felkod feltyp och felkod 2) Felmeddelanden beskrivning av felet, och åtgärder för att lösa problemet 3) Grafiskt område visar visuellt hur problemet ska lösas 4) Digital kopieräkn. Peka för att visa Digital kopieräkn. -fönstret Felkod Feltyper Beskrivning Hänvisa till T Servicefel Fel som kräver reparation eller kontroll av en auktoriserad servicetekniker. Kontakta återförsäljaren (eller en auktoriserad servicetekniker) och ange felkoden för att lösa ett servicefel. s.137 A Fel p.g.a. stopp Visas när masterrullen sitter fast etc.. s.137 B Tillvalsfel Visas när ett fel uppstår i tillvalsenhet eller länkad skrivare. s.138 C Fel på förbrukningsartikel Visas när en förbrukningsartikel som t.ex. bläck eller masterrulle är slut. s.139 D Monteringsfel Visas när en del eller en enhet inte är korrekt monterad. s.139 J Fel p.g.a. pappersstopp Visas när ett originaldokument eller utskriftspapper fastnat. s När ett meddelande visas

32 Felsökning T00-000:Servicefel Meddelande Möjlig orsak Åtgärd!!Batteribyte!! Ring service Batteriet är lågt eller slut. Kontakta återförsäljaren (eller en auktoriserad servicetekniker) och låt denne byta batteriet. Tryck på -knappen eller -knappen för att rensa skärmen för felmeddelanden.!!systemfel!! Tryck på Återställningsknappen Ring service om återhämtning misslyckas!!systemfel!! Slå AV och sedan PÅ huvudströmst. Ring service om återhämtning misslyckas Ett systemfel har uppstått. Tryck på -knappen. Kontakta återförsäljaren (eller en auktoriserad servicetekniker) om problemet kvarstår. Slå av strömmen och starta den sedan igen. Kontakta återförsäljaren (eller en auktoriserad servicetekniker) om problemet kvarstår. A00-000:Fel p.g.a. pappersstopp Meddelande Möjlig orsak Åtgärd Masterkasseringsfel Drag ut skrivtrumman och kasta bort mastern Master har fastnat i kasseringsenheten Dra ut masterkasseringslådan och avlägsna fastklämd master Masterladdning misslyckades Dra ut skrivtrumman och kasta bort mastern Felmatning av master Dra ut masterframställaren, spola tillbaka masterrullen och placera sedan om mastern Master ej satt på plats Sätt masterns framkant in i masteringången och stäng masterframställningsenheten Masterfilmen kasserades inte ordentligt. Masterfilmen sitter fast i masterkasseringslådan. Masterfilmen fick inte ordentligt fäste på skrivtrumman. Masterrullen är felaktigt monterad. Masterrullen är felaktigt monterad eller saknas. 1) Dra ut skrivtrumman och ta bort masterfilmen från skrivtrumman. s.127 2) Återställ skrivtrumman till sin plats. 3) Tryck på -knappen. Dra ut masterkasseringslådan och ta bort masterfilmen som sitter fast. s.126 Kontakta återförsäljaren (eller en auktoriserad servicetekniker) om felet kvarstår. 1) Dra ut skrivtrumman och ta bort masterfilmen från skrivtrumman. s.127 2) Återställ skrivtrumman till sin plats. 3) Tryck på -knappen. Dra ut masterframställaren, vrid masterrullen bakåt och montera den igen. s.121 Dra ut masterframställaren och montera masterrullen igen. s.121 Viktigt!: Om masterrullens ledande kant är skrynklig eller avriven, skär den rak och montera masterrullen igen. När ett meddelande visas 137

33 Felsökning Meddelande Möjlig orsak Åtgärd Master är kvar på skrivtrumman Drag ut skrivtrumman och tag bort mastern Standardinmatningsfackets säkerhetsomkopplare har tillkopplats Placera om papper i standardinmatningsfacket Systemfel i masterframställaren Ta ut mastern och stäng sedan masterframställarens lucka En gammal masterfilm sitter kvar på skrivtrumman. Säkerhetsbrytaren för pappersmatningsfacket har aktiverats. Masterfilmens skärmekanism fungerar ej. 1) Dra ut skrivtrumman och ta bort masterfilmen från skrivtrumman. s.127 2) Återställ skrivtrumman till sin plats. Kontrollera om det finns tilltäppningar under pappersmatningsfacket och ovanpå utskriftspapperet. Avlägsna eventuella tilltäppningar. Dra ut masterframställaren och ta bort masterrullen. s.121 Felet korrigeras när masterframställarens lucka stängs. Placera masterfilmen igen. B00-000:Tillvalsfel Meddelande Möjlig orsak Åtgärd Dataöverföringsfel för länkad skrivare Kontrollera nätverk och länkad skrivare och skicka data igen Sätt kort in i tangent/korträknare!! Jobbseparatorn är avstängd!! Slå på strömmen till jobbseparatorn Fel i länkad skrivare No IP Address Assigned to This Printer Contact Your Network Administrator (Ingen IP-adress finns tilldelad denna skrivare Kontakta systemadministratören)!! Ingen länkad skrivare hittas!! Kontrollera kabelanslutning och strömtillförsel för länkad skrivare Ingen papperband i jobbseparator Byt ut papperbandrullen Inget färgpulver i länkad skrivare Papperbandet har fastnat i jobbseparator Tag bort papperbandremsan Kan inte överföra data till den länkade skrivaren. Inget kort i korträkneverket (tillval). Jobbseparatorn (tillval) är avstängd. Ett servicefel har inträffat i den länkade skrivaren. Maskinens IP-adress är inte korrekt inställd. Den länkade skrivaren kan vara avslagen; kabeln kan vara felaktigt ansluten; anslutningen kan ha avbrutits. Inget band i jobbseparatorn (tillval). Ingen toner i den länkade skrivaren. Bandstopp har inträffat i jobbseparatorn (tillval). Kontrollera den länkade skrivarens och maskinens anslutningar till hubben. Om de är korrekt anslutna, kontrollera serverns och nätverkets kommunikation och rådfråga nätverksadministratorn. Sätt in ett kort i korträkneverket. Slå på jobbseparatorn. Kontrollera den länkade skrivaren och avhjälp felet. Kontakta systemadministratören och ställ in maskinens IP-adress korrekt. s.93 Kontrollera att den länkade skrivaren är påslagen. Kontrollera att alla kablar är korrekt anslutna. Om de är korrekt anslutna, kontrollera om det finns någon skadad kabel. Montera ett nytt band i jobbseparatorn. Byt toner i den länkade skrivaren. Kontrollera jobbseparatorn och ta bort bandet som fastnat. 138 När ett meddelande visas

34 Felsökning C00-000:Fel på förbrukningsartikel Meddelande Möjlig orsak Åtgärd Sätt i papper i standardinmatningsfacket Masterkasseringslådan är full Töm masterkasseringslådan Inget färg Byt färgpatronen Ingen master Byt masterrullen Inget utskriftspapper i pappersmatningsfacket. Masterkasseringslådan är full. Bläcket är slut. Masterrullen är tom. Fyll på papper i pappersmatningsfacket. s.28 Töm masterkasseringslådan. s.126 Byt till en ny färgpatron. Använd en färgpatron som är särskilt utformad och godkänd för att användas med denna maskin s.124 Viktigt!: Om felet kvarstår när färgpatronen har bytts, kontrollera om färgpatronen är korrekt monterad. Montera en ny masterrulle. Använd en masterrulle som är särskilt utformad och godkänd för att användas med denna maskin s.121 D00-000:Monteringsfel Meddelande Möjlig orsak Åtgärd Stäng främre skyddet Stäng masterframställarens lucka Sätt färgpatronen på plats Masterframställaren har frigjorts Frontluckan är öppen eller felaktigt stängd. Masterframställarens lucka är öppen eller felaktigt monterad. Färgpatronen är felaktigt monterad eller saknas. Masterframställaren är redo att dras ut. Kontrollera magneten under frontluckan och stäng den ordentligt. Dra ut masterframställaren, kontrollera luckan och stäng den ordentligt. Montera färgpatronen på rätt sätt. s.124 Dra ut masterframställaren. Skrivtrumman har frigjorts Skrivtrumman är redo att dras ut. Dra skrivtrumman. Skrivtrumman är ej på plats Tryck på trummans frigöringsknapp och dra ut skrivtrumman efter att knappen har tänts Luckan på baksidan har lossnat Kontakta servicerepresentant Sätt masterkasseringslåda på plats Skrivtrumman är låst men är inte ordentligt inskjuten. Maskinens bakre lucka har tagits bort. Masterkasseringslådan sitter fel eller saknas. Tryck på trummans frigöringsknapp. Ta bort skrivtrumman efter att knappen har tänts och montera om den. Kontakta återförsäljaren (eller en auktoriserad servicetekniker). Sätt in Masterkasseringslådan korrekt. s.126 Placera master Ingen masterrulle är monterad. Montera en masterrulle. s.121 Sätt masterframställaren på plats Masterframställaren saknas eller är felaktigt monterad. Montera masterframställaren på rätt sätt. s.121 När ett meddelande visas 139

35 Felsökning Meddelande Möjlig orsak Åtgärd Sätt skrivtrumman på plats Fel typ av färgpatron har installerats Fel typ av master är isatt Byt ut mot korrekt typ Fel typ av skrivtrumma har installerats Skrivtrumman sitter fel eller saknas. Fel typ av färgpatron är monterad. Etiketten på färgpatronens utloppsyta har lossnat eller ytan är smutsig. Fel typ av masterrulle är monterad. -delen på kärnan saknas, är nedsliten eller lutar. Fel typ av skrivtrumma är monterad. Montera skrivtrumman på rätt sätt. s.127 Montera korrekt färgpatron på rätt sätt. s.124 Viktigt!: Använd en färgpatron som är särskilt utformad och godkänd för att användas med denna maskin. I annat fall kan problem eller skada på maskinen uppstå. Etiketten på färgpatronens utloppsyta innehåller information som krävs för att skriva ut. Maskinen fungerar inte om informationen inte går att läsa. Montera en färgpatron som är avsedd för maskinen och som har en etikett fri från smuts. Sätt in en masterrulle av rätt typ. s.121 Viktigt!: Använd en masterrulle som är särskilt utformad och godkänd för att användas med denna maskin I annat fall kan problem eller skada på maskinen uppstå. -delen på masterrullens kärna innehåller information som krävs för mastertillverkningen. Maskinen fungerar inte om informationen inte går att läsa. Montera en masterrulle med -markeringen som är fri från smuts och inte lutar. Montera en skrivtrumma av rätt typ. s.127 Viktigt!: Använd en skrivtrumma som är särskilt utformad och godkänd för att användas med denna maskin. I annat fall kan problem eller skada på maskinen uppstå. 140 När ett meddelande visas

36 Felsökning J00-000:Fel p.g.a. pappersstopp Visas när originaldokumentet eller utskriftspapperet har fastnat i maskinen eller ADF-enheten (tillval). Det ställe där papperstoppet har inträffat indikeras av den blinkande ikonen ( - ) i illustrationen. Använd tabellen nedan ( - ) och lös problemet enligt beskrivingen. Använd lämpligt utskriftspapper för att förhindra pappersstopp. Välj också ett lämpligt originaldokument som passar ADF-enheten. s.12 s.14 Indikerat område/ blinkar Möjlig orsak Pappersstopp har inträffat i pappersmatningsområdet. Originalet har fastnat i ADF-enheten (tillval). Åtgärd 1) Kontrollera pappersmatningssidan och avlägsna pappersstoppet. 2) Fyll på nytt utskriftspapper. 3) Tryck på -knappen om felskärmen inte rensas. Vid användning av specialpapper, ställ in justeringsspaken för pappersmatningstryck enligt papperets egenskaper. s.28 När dokument tas bort som fastnat i inmatningsriktningen Tryck in ADF-enhetens frigöringsknapp för original och dra ut originalet. När dokument tas bort som fastnat i utmatningsriktningen Lyft originalglasets lock, vrid ADF-enhetens frigöringsratt för original och ta bort originalet. När ett meddelande visas 141

37 Felsökning Indikerat område/ blinkar Möjlig orsak Pappersstopp har inträffat i trumområdet. 1) Dra ut skrivtrumman. s.127 2) Ta bort papperet som fastnat. BFörsiktighet: Åtgärd Var noga med att inte röra pappersdelningshaken när du för in handen i maskinen för att ta bort papper. Pappersdelningshakens kant är vass och kan orsaka skador. Papperet matades inte ut korrekt. Kontrollera om det finns pappersstopp i papperets utmatningsområde. Vid användning av specialpapper, justera pappersinriktaren på utmatningsfackets styrskenor enligt papperets egenskaper. s När ett meddelande visas

38 Felsökning Layout för poppuppmeddelanden Poppuppmeddelanden visar olika driftstatuslägen. Den pågående driften kan fortsätta samtidigt som vissa av dem visas, medan andra, beroende på sammanhanget, kräver åtgärder innan driften kan återupptas. 1) Felkod En referensbokstav (E/F) och ett ID-nummer. 2) Poppuppmeddelanden Meddelandets innehåll. Felkod Feltyper Beskrivning Hänvisa till E Ring underhåll F Varningsmeddelanden Visas när batteriet behöver bytas eller rutinkontroll måste utföras av servicetekniker. Visas när utskriftsjobbet inte kan fortsätta p.g.a. en konflikt mellan en kontrollpanelinställning och maskinens eller den länkade skrivarens status. s.143 s.144 E00-000:Ring underhåll Meddelande Symptom/Åtgärd Rensa ett poppuppmeddelande!!svagt batteri!! Kontakta servicerepresentant!!underhåll!! Ring service (Symptom) Lågt batteri. (Åtgärd) Kontakta återförsäljaren (eller en auktoriserad servicetekniker) och låt denne byta batteriet. (Symptom) Uppmärksammar användaren på behovet av periodiskt underhåll. (Åtgärd) Rådfråga återförsäljaren (eller en auktoriserad servicetekniker). Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) När ett meddelande visas 143

39 Felsökning F00-000:Varningsmeddelanden Meddelande Symptom/Åtgärd Rensa ett poppuppmeddelande Acquiring Linked Printer Configuration Data Please Wait a Moment (Hämtar länkad skrivarkonfigurationsdata, vänta)!! Automatisk länkning misslyckas!! Angiven länkad skrivare är kanske ur funktion eller avstängd!! Bokskuggsredigering är ej tillgänglig med ADF!! Placera original på skanningsbordglaset Kontrollera att tillräckligt med bläck finns i lager Beställ vid behov Kontrollera att tillräckligt med mastrar finns i lager Beställ vid behov Ange kopieringsantal över [nn], programmerat minimivärde (Symptom) Maskinens system hämtar information från den länkade skrivaren. Länkningslägesutskrift inaktiveras medan hämtningen pågår. (Åtgärd) Starta utskriftsjobbet när informationen från den länkade skrivaren inhämtats. Alternativt skriv ut från maskinen. (Symptom) Den länkade skrivaren skickar en felsignal. Länkningsläge har aktiverats p.g.a. liten utskriftsmängd eftersom Link-free Volume för tillfället är PÅ. (Åtgärd) Avhjälp först felet i den länkade skrivaren och skriv sedan ut. Du kan också byta till en annan länkad skrivare eller skriva ut från maskinen. s.96 (Symptom) Den automatiska dokumentmataren är inaktiverad när funktionen för bokskugga är aktiv. (Åtgärd) Placera originalet på originalglaset. s.58 (Symptom) Den återstående mängden bläck eller masterfilm har understigit specifikationen på Lagerhantering. s.95 (Åtgärd) Beställ färgpatroner eller masterrullar vid behov. (Symptom) Du försöker skriva ut färre kopior än vad som tidigare angivits på Minsta antal kopi.. (Åtgärd) Ange ett större utskriftsantal, eller ändra Minsta antal kopi. på skärmen Administr. s.95 Peka på [Stäng] för att rensa poppuppmeddelandet och återgå till föregående skärm. Vid utskrift från maskinen: Tryck på -knappen eller - knappen. Vid utskrift från en länkad skrivare: Vänta tills informationen har inhämtats. (Detta kan ta flera minuter.) Vid återgång till masterskärmen: Peka på [Annull.]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Vid byte till en annan tillgänglig länkad skrivare: Peka på [Länkomkoppl] och välj en annan länkad skrivare på skärmen Länkbyte. ([Länkomkoppl] visas inte om ingen annan länkad skrivare är tillgänglig.) s.114 Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Peka på [Stäng] och ange ett antal kopior som är högre än det antal som visas i meddelandet. 144 När ett meddelande visas

40 Felsökning Meddelande Symptom/Åtgärd Rensa ett poppuppmeddelande Ogiltig typ av skrivtrumma har valts Byt skrivtrumma eller välj typ av skrivtrumma igen!! Multikopiering ej möjligt med detta pappersformat!! Sätt i papper av standardformat Ingen master på skrivtrumman Framställ en ny master!! Antal kopior är inställt på "0"!! Utskrift startar på denna skrivare Original kan ej avkännas Placera om originalet (Symptom) Du har valt en annan skrivtrumma än den som för tillfället sitter i maskinen, enligt inställningen på skärmen Bekräfta typ av skrivtrumma vid montering av skrivtrumman. (Åtgärd) Välj den typ av skrivtrumma som för tillfället är monterad. Alternativt byt skrivtrumma. s.127 (Symptom) Flera upp-funktioner kan inte användas när papper med anpassat format ligger i pappersmatningsfacket. (Åtgärd) Fyll på papper av standardformat i pappersmatningsfacket. (Symptom) Du försöker skriva ut, men det finns ingen masterfilm på skrivtrumman. (Åtgärd) Placera originalet och skapa en masterfilm. (Symptom) Antal utskriftskopior är inställt på "0" och ändå är funktionen Länkningsvolym påslagen när den länkade skrivaren ansluts. (Åtgärd) Ange utskriftsantal. s.96 (Symptom) Maskinen kunde inte känna av originaldokumentet. Originaldokumentet kanske inte placerats. (Åtgärd) Placera om originalet. Vid ändring av en inställning: På skärmen Bekräfta typ av skrivtrumma, välj den typ av skrivtrumma som för tillfället är monterad och peka på [OK]. Vid montering av en annan skrivtrumma: Dra ut skrivtrumman och ersätt den med en skrivtrumma av rätt typ. När skrivtrumman har monterats igen kommer varningsmeddelandet att rensas. Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Peka på [Stäng]. Viktigt!: Låt inte skrivtrumman sitta kvar utan masterfilm. Detta torkar ut skrivtrumman och orsakar skada. Du måste antingen skapa en masterfilm eller använda Sekretess -funktionen för att linda en masterfilm runt skrivtrumman. Vid utskrift från maskinen: Peka på [Fortsätt]. (Eller tryck på -knappen för att skriva ut.) När utskriftsjobbet stoppas: Peka på [Annull.]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) Placera om originalet för att rensa poppuppmeddelandet. När utskriftsjobbet återupptas: Peka på [Fortsätt]. (Eller tryck på -knappen för att skriva ut.) När utskriftsjobbet stoppas: Peka på [Annull.]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) När ett meddelande visas 145

41 Felsökning Meddelande Symptom/Åtgärd Rensa ett poppuppmeddelande Sidformatet är större än pappersformatet!! Möjliga färgfläckar på kopior!! Sidformatet är större än pappersformatet!! Möjliga färgfläckar på kopior!! (Fortsätt -> PROOF) Utskriftsdata från dator behandlas Länkade skrivare kan ej användas medan databehandling pågår!! Skrivtrummans typ har ändrats!! Välj aktuell typ av skrivtrumma Starting Up RISORINC-NET Please Wait a Moment (Startar RISORINC-NET vänta)!!bilder kanske inte ryms inom pappersram med det.återgivningsformat!! Kontrollera gällande val (Symptom) Utskriftspapperet är mindre än masterfilmen. (Åtgärd) Använd utskriftspapper med korrekt format. (Symptom) Utskriftspapperet är mindre än masterfilmen. (Åtgärd) Använd utskriftspapper med korrekt format. (Symptom) Maskinen tar emot dokumentdata från datorn. Medan datan överförs är utskrift i länkningsläge inaktiverat. (Åtgärd) Initiera utskriftsjobbet när överföringen avslutats, eller skriv ut från maskinen. (Symptom) En annan typ av skrivtrumma har monterats. (Åtgärd) Välj den typ av skrivtrumma som för tillfället är monterad. Alternativt ändra tillbaka till föregående typ av skrivtrumma. s.127 (Symptom) RISORINC-NET startas. (Åtgärd) Vänta ett ögonblick. Alternativt skriv ut från maskinen. (Symptom) Den originaldata som sänds från datorn stämmer inte överens med utskriftspapperets format. (Åtgärd) Kontrollera utskriftspapperets format och byt papper eller format efter behov. Vid utskrift från maskinen: Peka på [Fortsätt]. (Du kan även skriva ut genom att trycka på -knappen eller - knappen.) När utskriftsjobbet stoppas: Peka på [Annull.]. (Du kan även stoppa jobbet ut genom att trycka på -knappen eller - knappen.) Vid utskrift från maskinen: Tryck på -knappen. När utskriftsjobbet stoppas: Peka på [Annull.]. (Du kan även stoppa jobbet ut genom att trycka på -knappen eller - knappen.) Vid utskrift från maskinen: Peka på [Stäng] och skapa sedan en master eller skriv ut. När du behöver skriva ut i länkningsläge: Försök igen när jobbet har avslutats. Vid ändring av en inställning: På skärmen Bekräfta typ av skrivtrumma, välj den typ av skrivtrumma som för tillfället är monterad och peka på [OK]. Vid montering av en annan skrivtrumma: Dra ut skrivtrumman och ersätt den med en av samma typ som tidigare. När skrivtrumman har monterats igen kommer varningsmeddelandet att rensas. Peka på [Stäng]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) När utskriftsjobbet återupptas: Peka på [Fortsätt]. (Eller tryck på -knappen för att skriva ut.) När utskriftsjobbet stoppas: Peka på [Annull.]. (Eller tryck på -knappen eller - knappen för att rensa meddelandet.) 146 När ett meddelande visas
