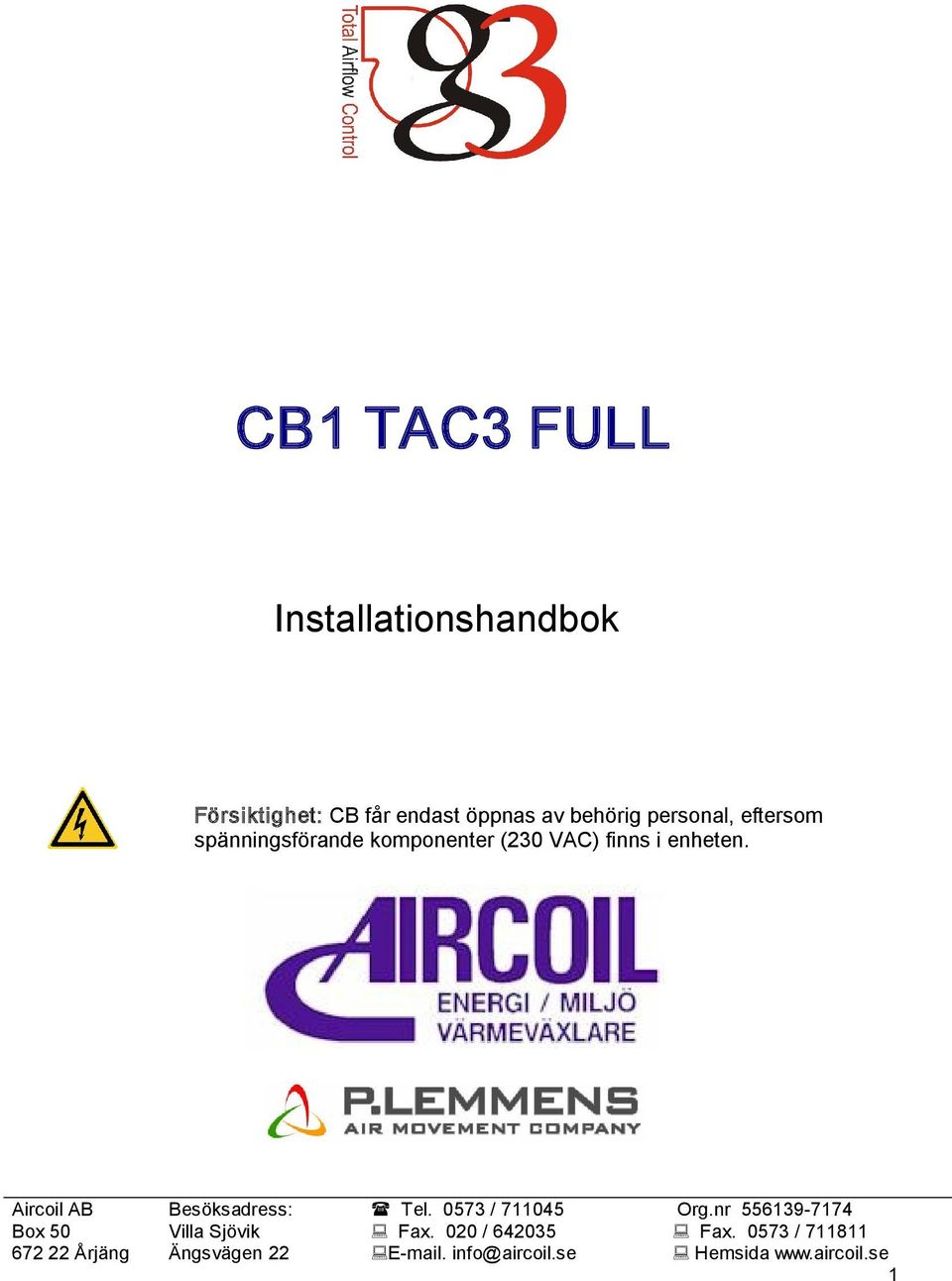

1 CB1 TAC3 FULL Installationshandbok Försiktighet: CB får endast öppnas av behörig personal, eftersom spänningsförande komponenter (230 VAC) finns i enheten. 1

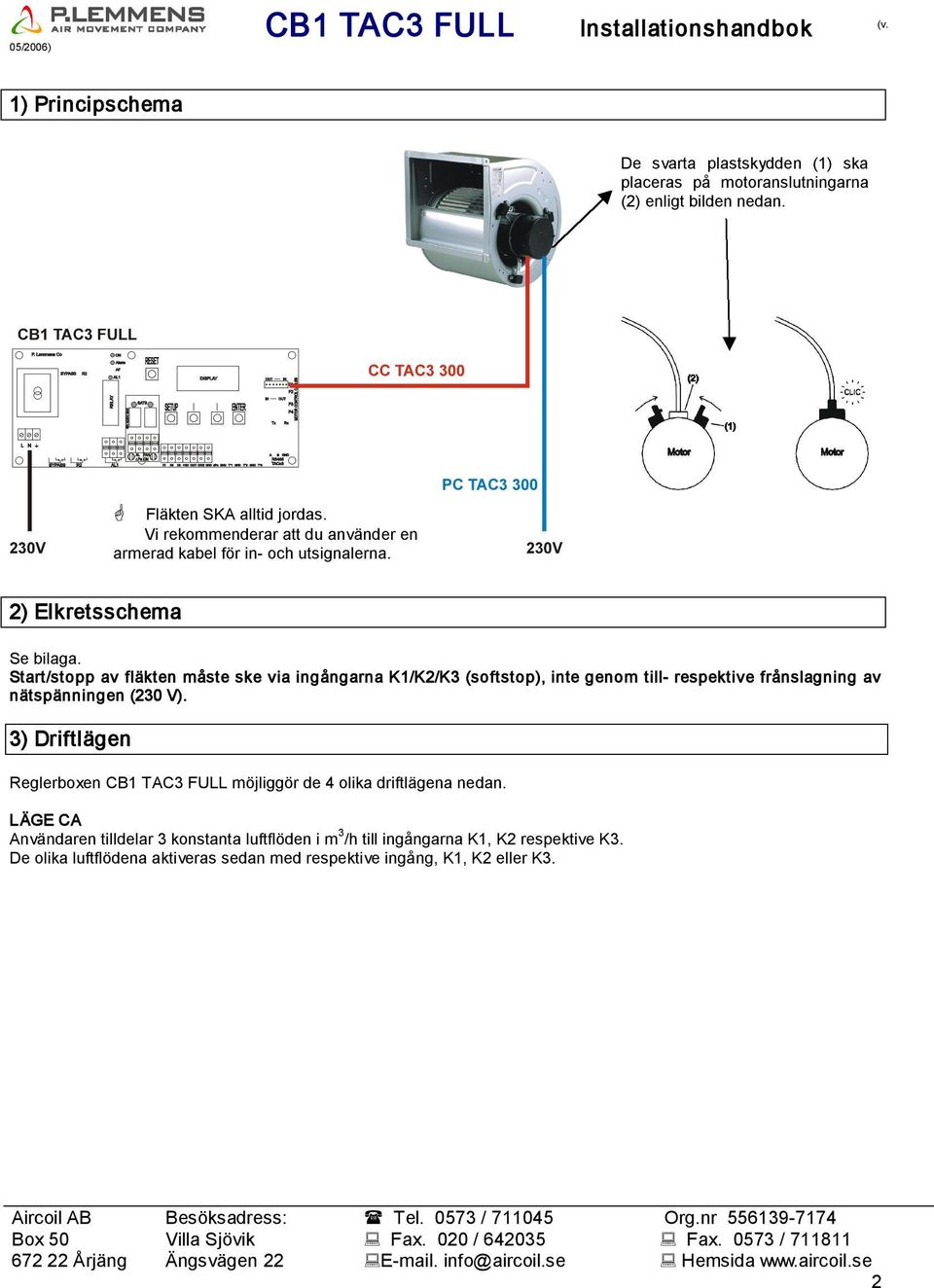

2 05/2006) CB1 TAC3 FULL Installationshandbok (v. 1) Principschema De svarta plastskydden (1) ska placeras på motoranslutningarna (2) enligt bilden nedan. 2) Elkretsschema Se bilaga. Start/stopp av fläkten måste ske via ingångarna K1/K2/K3 (softstop), inte genom till respektive frånslagning av nätspänningen (230 V). 3) Driftlägen Fläkten SKA alltid jordas. Vi rekommenderar att du använder en armerad kabel för in och utsignalerna. armoured Reglerboxen CB1 TAC3 FULL möjliggör de 4 olika driftlägena nedan. LÄGE CA Användaren tilldelar 3 konstanta luftflöden i m 3 /h till ingångarna K1, K2 respektive K3. De olika luftflödena aktiveras sedan med respektive ingång, K1, K2 eller K3. 2

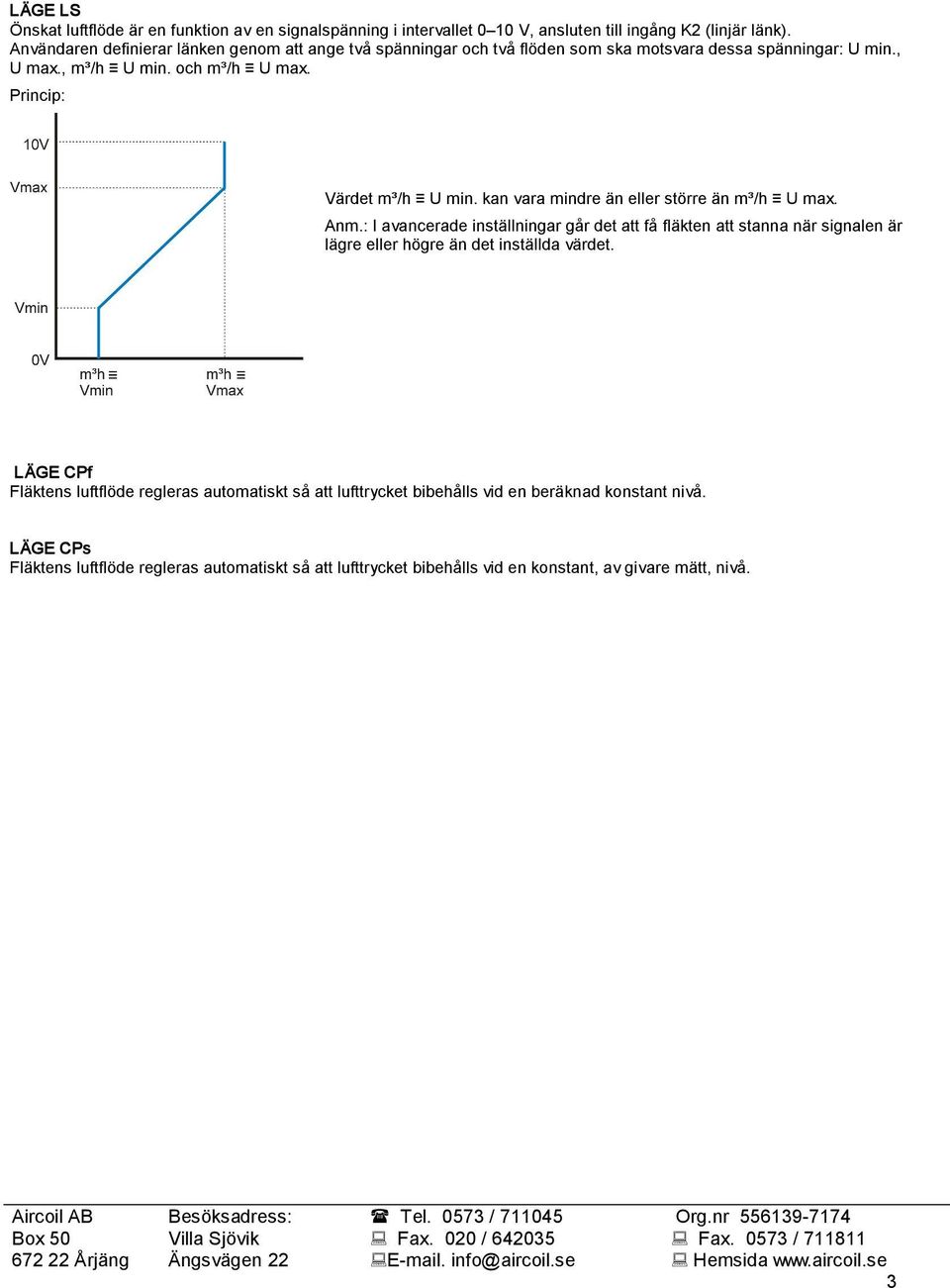

3 LÄGE LS Önskat luftflöde är en funktion av en signalspänning i intervallet 0 10 V, ansluten till ingång K2 (linjär länk). Användaren definierar länken genom att ange två spänningar och två flöden som ska motsvara dessa spänningar: U min., U max., m³/h U min. och m³/h U max. Princip: Värdet m³/h U min. kan vara mindre än eller större än m³/h U max. Anm.: I avancerade inställningar går det att få fläkten att stanna när signalen är lägre eller högre än det inställda värdet. LÄGE CPf Fläktens luftflöde regleras automatiskt så att lufttrycket bibehålls vid en beräknad konstant nivå. LÄGE CPs Fläktens luftflöde regleras automatiskt så att lufttrycket bibehålls vid en konstant, av givare mätt, nivå. 3

4 4) Konfigurering Fläkten konfigureras med hjälp av ett LCD teckenfönster och de fyra inställningsknapparna SETUP,, och ENTER. För att starta konfigureringen håller du SETUP intryckt tills texten SETUP visas i teckenfönstret. Principen är sedan att välja olika alternativ med hjälp av knapparna och och bekräfta valen med knappen ENTER. Värdena matas in siffra för siffra. Mer information finns på PLC webbplatsen: 1 SPRÅK Välj språk. 2 FLÄKTTYP Välj fläkttyp (CID se märkning på fläkten). 3 DRIFTLÄGE Välj driftläge CA, LS, CPf eller CPs. Om läge CA valts 4 m³/h K1? Välj luftflöde 1 (kontakt mellan plint K1 och +12 V sluten). 5 m³/h K2? Välj luftflöde 2 (kontakt mellan plint K2 och +12 V sluten). 6 m³/h K3? Välj luftflöde 3 (kontakt mellan plint K3 och +12 V sluten). 7 TRYCKLARM? Trycklarm finns som tillval. Om du inte vill ställa in något trycklarm, välj N (No). I annat fall väljer du Y (Yes). 8 p FLÄKT Om du valt Y: Konfigurering av trycklarm för fläkten: Välj en tryckökning som svarar mot det nominella luftflödet. 9 INIT Pa REF? Konfigurering av trycklarm: Vill du (om)definiera det nominella trycket som svarande mot ett nytt nominellt luftflöde? 10 m³/h INIT Om du valt Y: Inställning av trycklarm: Ange det luftflöde som ska definiera referenstrycket. Pa REF INIT Initiering av referenstryck pågår. Efter 1 minut lagrar reglerboxen det beräknade statiska 11 trycket för fläkten när luftflöde INIT uppnåtts. xxxx m³/h Visning av aktuellt tryck och luftflöde. xxxx Pa 12 AVSLUTA Inställningen är därmed klar. INSTÄLLNING Om läge LS valts 4 U min? Välj minimispänning för LS länken. 5 U max? Välj maximispänning för LS länken. 6 m³/h U max. Välj vilket luftflöde, i m³/h, som ska motsvara minimispänningen. 7 m³/h U max. Välj vilket luftflöde, i m³/h, som ska motsvara maximispänningen. 8 % på K3? Välj vilken luftflödesfaktor som ska tillämpas när kontakten mellan +12 V och K3 sluts (nattläge). 9 TRYCKLARM? Trycklarm finns som tillval. Om du inte vill ställa in något trycklarm, välj N (No). I annat fall väljer du Y (Yes). 10 p FLÄKT Om du valt Y: Konfigurering av trycklarm för fläkten: Välj en tryckökning som svarar mot det nominella luftflödet. 11 INIT Pa REF? Konfigurering av trycklarm: Vill du (om)definiera det nominella trycket som svarande mot ett nytt nominellt luftflöde? 12 m³/h INIT Om du valt Y: Inställning av trycklarm: Ange det luftflöde som ska definiera referenstrycket. Pa REF INIT Initiering av referenstryck pågår. Efter 1 minut lagrar reglerboxen det beräknade statiska 13 trycket för fläkten när luftflöde INIT uppnåtts. xxxx m³/h Luftflödets och tryckets ärvärden visas medan initieringen pågår. xxxx Pa 14 AVSLUTA Inställningen är därmed klar. INSTÄLLNING Om läge CPf valts 4 % på K3? Välj vilken CPf luftflödesfaktor som ska tillämpas när kontakten mellan +12 V och K3 sluts (nattläge). 5 INIT CPf REF? Vill du ställa in en instruktion för CPf fläkttryck? 6 m³/h INIT Om du valt Y: Skriv in det nominella luftflöde som ska svara mot CPf trycket. CPf INIT Initiering av referenstryck pågår. Efter 1 minut lagrar reglerboxen det beräknade statiska 7 trycket för fläkten när luftflöde INIT uppnåtts. xxxx m³/h Luftflödets och tryckets ärvärden visas medan initieringen pågår. xxxx Pa 8 AVSLUTA INSTÄLLNING Konfigureringen är klar. 4

5 Om läge CPs valts 4 % på K3? Välj vilken CPs luftflödesfaktor som ska tillämpas när kontakten mellan +12 V och K3 sluts (nattläge). 5 INIT CPs REF? Vill du ställa in en instruktion för CPs fläkttryck? 6 m³/h INIT Om du valt Y: Skriv in det nominella luftflöde som ska svara mot CPs trycket. 7 CPs INIT xxxx m³/h Initiering av referenstryck pågår. Efter 1 minut lagrar reglerboxen det uppmätta statiska trycket för fläkten när luftflöde INIT uppnåtts. Luftflödets och tryckets ärvärden visas medan initieringen pågår. xxxx Pa 8 AVSLUTA INSTÄLLNING Konfigureringen är klar. 5) Visning i teckenfönstret 5.1 Grundvisning Grundinställningen är visning av ärvärde för luftflöde och lufttryck samt visning av larm, om utlösta larm finns. Mer information finns på PLC webbplatsen: Visa alla parametrar Du kan aktivera visning av alla parametrar genom att trycka på knapparna och. Mer information finns på PLC webbplatsen: 6) Fläktdriftstatus Ett av två reläer i SAT3 tillvalet indikerar om fläkten verkligen roterar (ärvärde > 20 % av börvärde) eller inte. Detta gör det möjligt att förregla en elvärmeslinga eller en kompressor så att den kan slås till endast om fläkten verkligen roterar (kontakten sluten). Detta är en extra säkerhet, eftersom systemet får återkoppling på att fläkten verkligen arbetar. Elkretsschema: se bilaga ❹.2. 5

6 7) Larm Reglerboxen CB1 TAC3 FULL har 6 larm: fläktfel, se 1 i tabellen nedan tryckstegring, se 2 i tabellen nedan fel vid referenstrycksinitiering, se punkt 3, 4 och 5 i tabellen nedan fel vid initiering av tilldelningstryck i driftläge CPf eller CPs, se punkt 3, 4 och 5 i tabellen nedan tilldelat tryck eller flöde kan inte hållas korrekt, se punkt 6, 7, 8 och 9 i tabellen nedan CB datafel, se punkt 10 i tabellen nedan. Elkretsschema: se bilaga ❹.2. Larmtexter i teckenfönstret Detaljinformation visas konsekutivt i teckenfönstret. Mer information finns på PLC webbplatsen: Visad text Förklaring 1 FAN ALARM Driftstörning i fläkten. Kontrollera kablar, anslutningar och 230 V strömförsörjning. Störningen kan även vara orsakad av kabelfel, reglerkretsfel eller motorfel (texten visas i flera konsekutiva teckenfönstermeddelanden). 2 PRESSURE ALARM Fläkttryckslarm. En larmlysdiod tänds, relä AL Pa på SAT3 (tillval) sluter och lysdioden ovanför SAT3 relät tänds. 3 Pa INIT ALARM AIRFLOW TOO LOW Fläktens uppnådda luftflöde < begärt nominellt luftflöde. Det nominella flödet kräver ett högre drivtryck än fläkten kan åstadkomma. Anpassa/bygg om luftsystemet, sänk det nominella luftflödet eller använd en större fläkt. (1) + (2) 4 Pa INIT ALARM AIRFLOW TOO HIGH Begärt nominellt luftflöde kan inte nås, eftersom den undre gränsen för fläktens driftområde nås. (1) +(2) 5 Pa INIT ALARM Pa NOT STABLE. Trycket är inte tillräckligt stabilt. Anpassa/bygg om luftsystemet eller ställ in ett annat luftflöde. (1) + (2) 6 CA or LS ALARM AIRFLOW TOO LOW. 7 CA or LS ALARM AIRFLOW TOO HIGH 8 CP AL ARM PRESSURE TOO HIGH 9 CP AL ARM PRESSURE TOO LOW Begärt luftflöde kan inte nås. Det begärda luftflödet kan inte hållas konstant eftersom luftsystemet ger för högt mottryck på fläkten. Det begärda luftflödet kan inte hållas konstant eftersom det är för lågt för fläktens driftområde. Detta larm utlöses när fläktens minimiflöde nåtts, men det beräknade trycket fortfarande är högre än det begärda trycket. Detta larm utlöses när fläktens maximiflöde nåtts, men det beräknade trycket fortfarande är lägre än det begärda trycket. 10 DATA ERROR Detta larm utlöses vid fel i reglerkretsens data. (1) Åtgärd: Återställ fabriksinställningarna med hjälp av funktionen för avancerade inställningar. Du aktiverar denna funktion genom att samtidigt hålla knapparna SETUP och ENTER intryckta tills texten ADVANCED SETUP visas i teckenfönstret. Välj factory reset och tryck på ENTER. Om detta inte löser problemet, måste reglerkretsen skickas tillbaka till tillverkaren för omprogrammering. (1) Larmlysdioden lyser, relä R1 är i larmläge och reläts lysdiod lyser. (2) Pa ref kan inte anges och motorn softstopas automatiskt. För att starta igen, håll RESET intryckt tills lysdioden släcks. Om detta inträffar under larminitiering, kommer reglerboxen att arbeta normalt, men utan något konfigurerat larmtryck. Om du behöver trycklarmsfunktionen, måste du fastställa orsaken till felet (systemtryck eller konfigurering, luftflöde, driftområde etc.) och starta larminitieringen på nytt. Om detta inträffar under CP initiering, måste du fastställa orsaken till felet (systemtryck eller konfigurering, luftflöde, driftområde etc.) och starta på nytt. 6

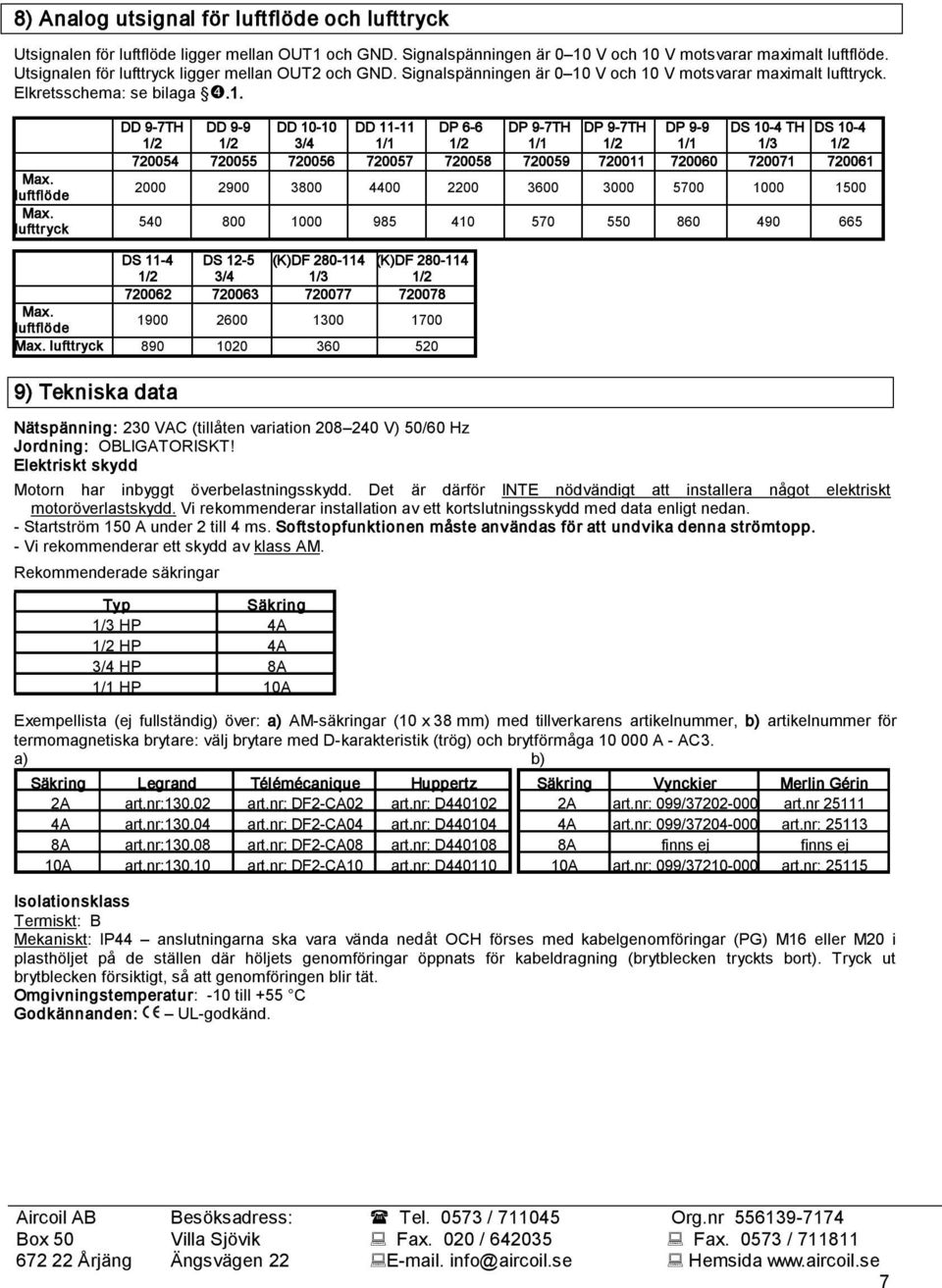

7 8) Analog utsignal för luftflöde och lufttryck Utsignalen för luftflöde ligger mellan OUT1 och GND. Signalspänningen är 0 10 V och 10 V motsvarar maximalt luftflöde. Utsignalen för lufttryck ligger mellan OUT2 och GND. Signalspänningen är 0 10 V och 10 V motsvarar maximalt lufttryck. Elkretsschema: se bilaga ❹.1. Max. luftflöde Max. lufttryck DD 9 7TH DD 9 9 DD DD DP 6 6 DP 9 7TH DP 9 7TH DP 9 9 DS 10 4 TH DS /2 1/2 3/4 1/1 1/2 1/1 1/2 1/1 1/3 1/ DS 11 4 DS 12 5 (K)DF (K)DF /2 3/4 1/3 1/ Max. luftflöde Max. lufttryck ) Tekniska data Nätspänning: 230 VAC (tillåten variation V) 50/60 Hz Jordning: OBLIGATORISKT! Elektriskt skydd Motorn har inbyggt överbelastningsskydd. Det är därför INTE nödvändigt att installera något elektriskt motoröverlastskydd. Vi rekommenderar installation av ett kortslutningsskydd med data enligt nedan. Startström 150 A under 2 till 4 ms. Softstopfunktionen måste användas för att undvika denna strömtopp. Vi rekommenderar ett skydd av klass AM. Rekommenderade säkringar Typ Säkring 1/3 HP 4A 1/2 HP 4A 3/4 HP 8A 1/1 HP 10A Exempellista (ej fullständig) över: a) AM säkringar (10 x 38 mm) med tillverkarens artikelnummer, b) artikelnummer för termomagnetiska brytare: välj brytare med D karakteristik (trög) och brytförmåga A AC3. a) b) Säkring Legrand Télémécanique Huppertz 2A art.nr: art.nr: DF2 CA02 art.nr: D A art.nr: art.nr: DF2 CA04 art.nr: D A art.nr: art.nr: DF2 CA08 art.nr: D A art.nr: art.nr: DF2 CA10 art.nr: D Säkring Vynckier Merlin Gérin 2A art.nr: 099/ art.nr A art.nr: 099/ art.nr: A finns ej finns ej 10A art.nr: 099/ art.nr: Isolationsklass Termiskt: B Mekaniskt: IP44 anslutningarna ska vara vända nedåt OCH förses med kabelgenomföringar (PG) M16 eller M20 i plasthöljet på de ställen där höljets genomföringar öppnats för kabeldragning (brytblecken tryckts bort). Tryck ut brytblecken försiktigt, så att genomföringen blir tät. Omgivningstemperatur: 10 till +55 C Godkännanden: UL godkänd. 7

8 BILAGA Elkretsscheman ❶ Anslutning av insignaler i läge CA. ❶.1 Anslutning av en fläkt Voir (*) Zien (*) Se (*) ❶.2 Parallellkoppling av flera fläktar. (*) K1 sluten luftflöde m 3 /h K1 K2 sluten luftflöde m 3 /h K2 K3 sluten luftflöde m 3 /h K3 K1/K2/K3brutna softstop Viktigt! K1, K2 och K3: Använd guldpläterade kontakter. Lägsta ingångsimpedans = 150 kω. Ström < 0,5 ma. Högsta impedans för externa signaler = 1500 Ω. 8

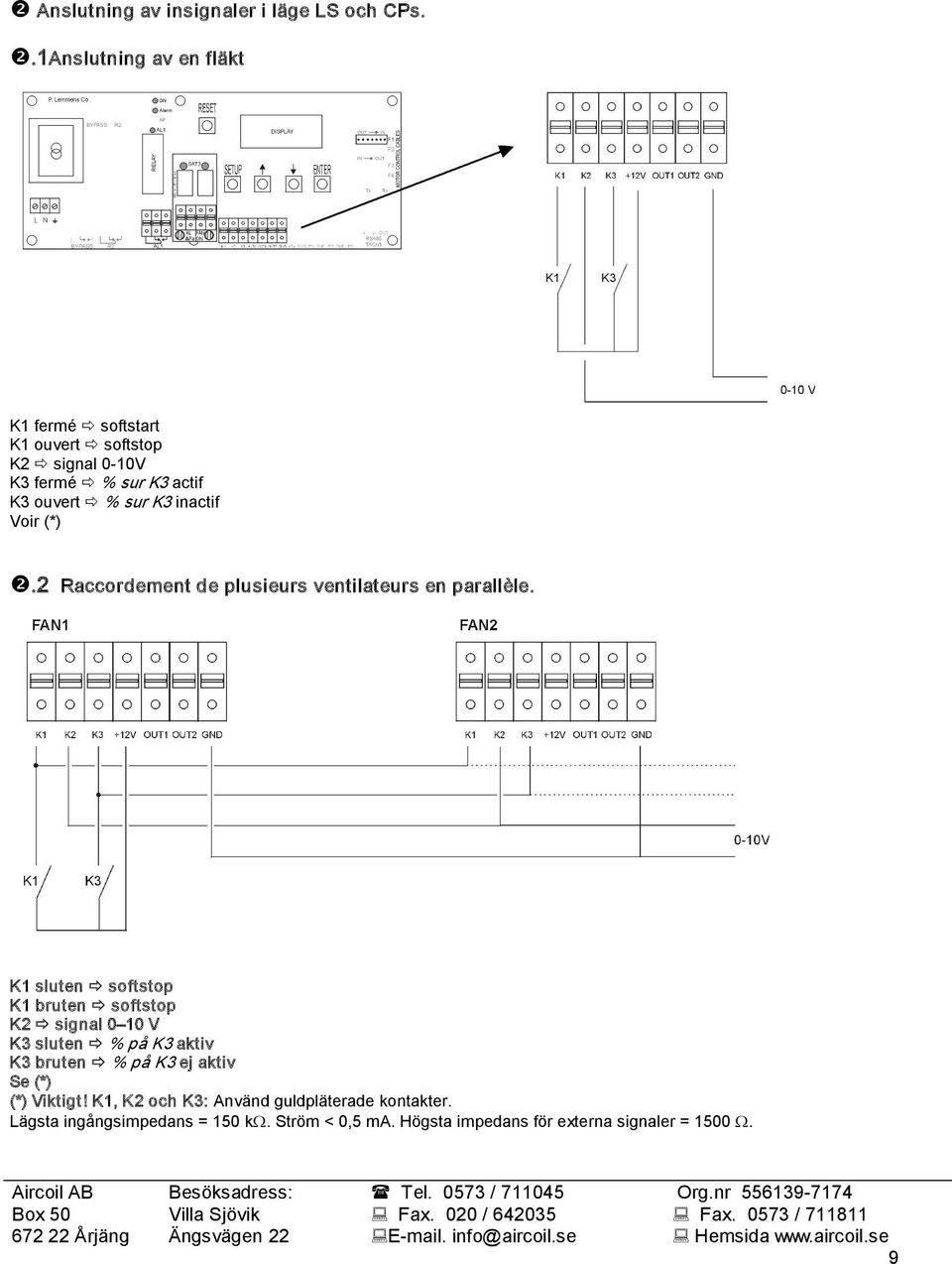

9 ❷ Anslutning av insignaler i läge LS och CPs. ❷.1Anslutning av en fläkt K1 fermé softstart K1 ouvert softstop K2 signal 0 10V K3 fermé % sur K3 actif K3 ouvert % sur K3 inactif Voir (*) ❷.2 Raccordement de plusieurs ventilateurs en parallèle. K1 sluten softstop K1 bruten softstop K2 signal 0 10 V K3 sluten % på K3 aktiv K3 bruten % på K3 ej aktiv Se (*) (*) Viktigt! K1, K2 och K3: Använd guldpläterade kontakter. Lägsta ingångsimpedans = 150 kω. Ström < 0,5 ma. Högsta impedans för externa signaler = 1500 Ω. 9

10 ❸Anslutning av insignaler i läge CPf. ❸.1 Anslutning av en fläkt K1 sluten softstop K1 bruten softstop K3 sluten % på K3 aktiv K3 bruten % på K3 ej aktiv Se (*) ❸.2 Parallellkoppling av flera fläktar. K1 sluten softstop K1 bruten softstop K3 sluten % på K3 aktiv K3 bruten % på K3 ej aktiv Se (*) (*) Viktigt! K1, K2 och K3: Använd guldpläterade kontakter. Lägsta ingångsimpedans = 150 kω. Ström < 0,5 ma. Högsta impedans för externa signaler = 1500 Ω. 10

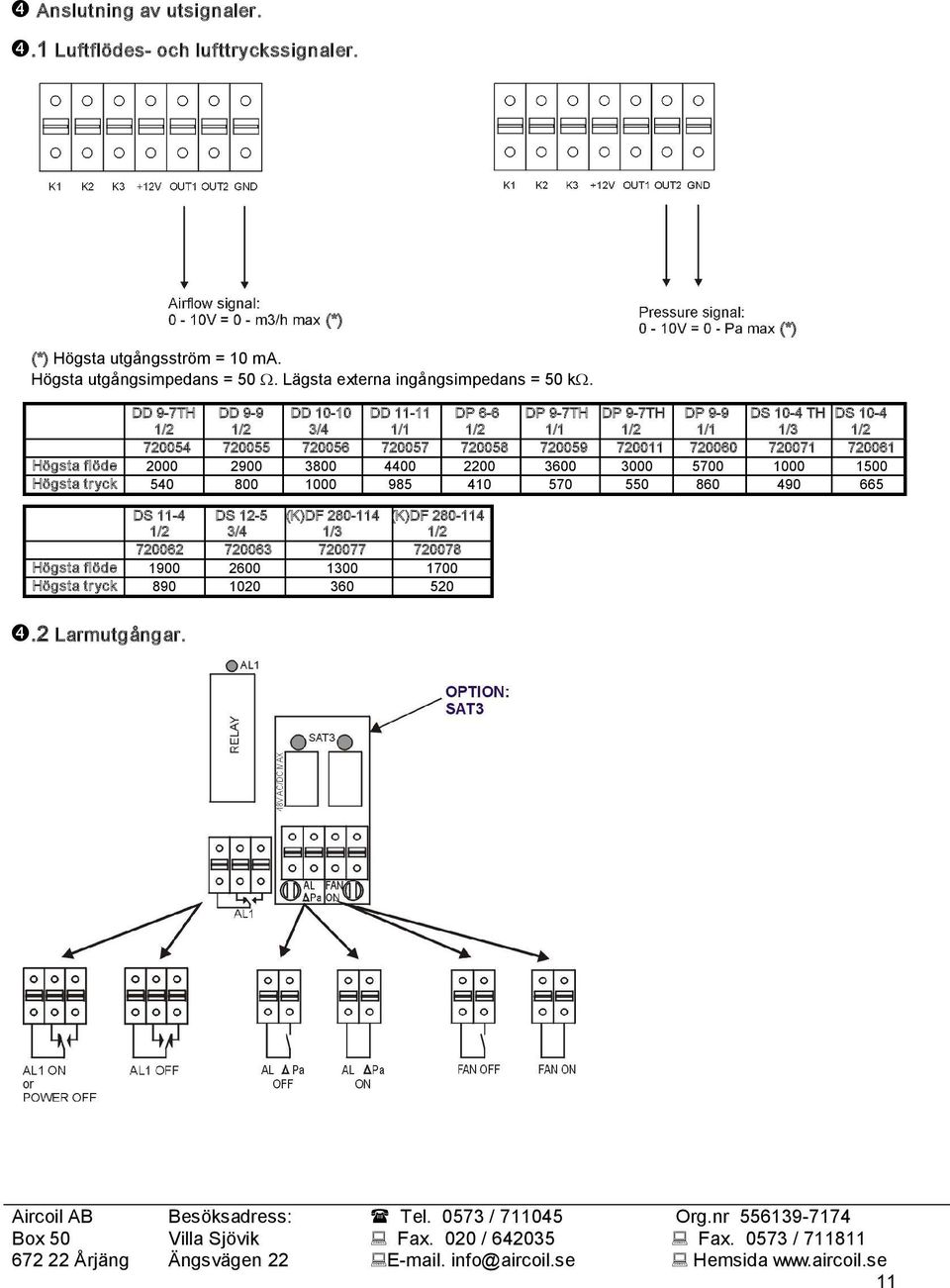

11 ❹ Anslutning av utsignaler. ❹.1 Luftflödes och lufttryckssignaler. (*) Högsta utgångsström = 10 ma. Högsta utgångsimpedans = 50 Ω. Lägsta externa ingångsimpedans = 50 kω. (*) (*) DD 9 7TH DD 9 9 DD DD DP 6 6 DP 9 7TH DP 9 7TH DP 9 9 DS 10 4 TH DS /2 1/2 3/4 1/1 1/2 1/1 1/2 1/1 1/3 1/ Högsta flöde Högsta tryck DS 11 4 DS 12 5 (K)DF (K)DF /2 3/4 1/3 1/ Högsta flöde Högsta tryck ❹.2 Larmutgångar. 11
