Regulator TAC2413. Handbok. TAC förbättrar inomhusmiljö och driftsekonomi (SE), % 0 %

Storlek: px
Starta visningen från sidan:

Download "Regulator TAC2413. Handbok. TAC förbättrar inomhusmiljö och driftsekonomi. 0-004-7523-2 (SE), 2000-02-02 100 % 0 %"

Transkript

1 Regulator TAC43 Handbok TAC förbättrar inomhusmiljö och driftsekonomi % 0 % (SE),

2

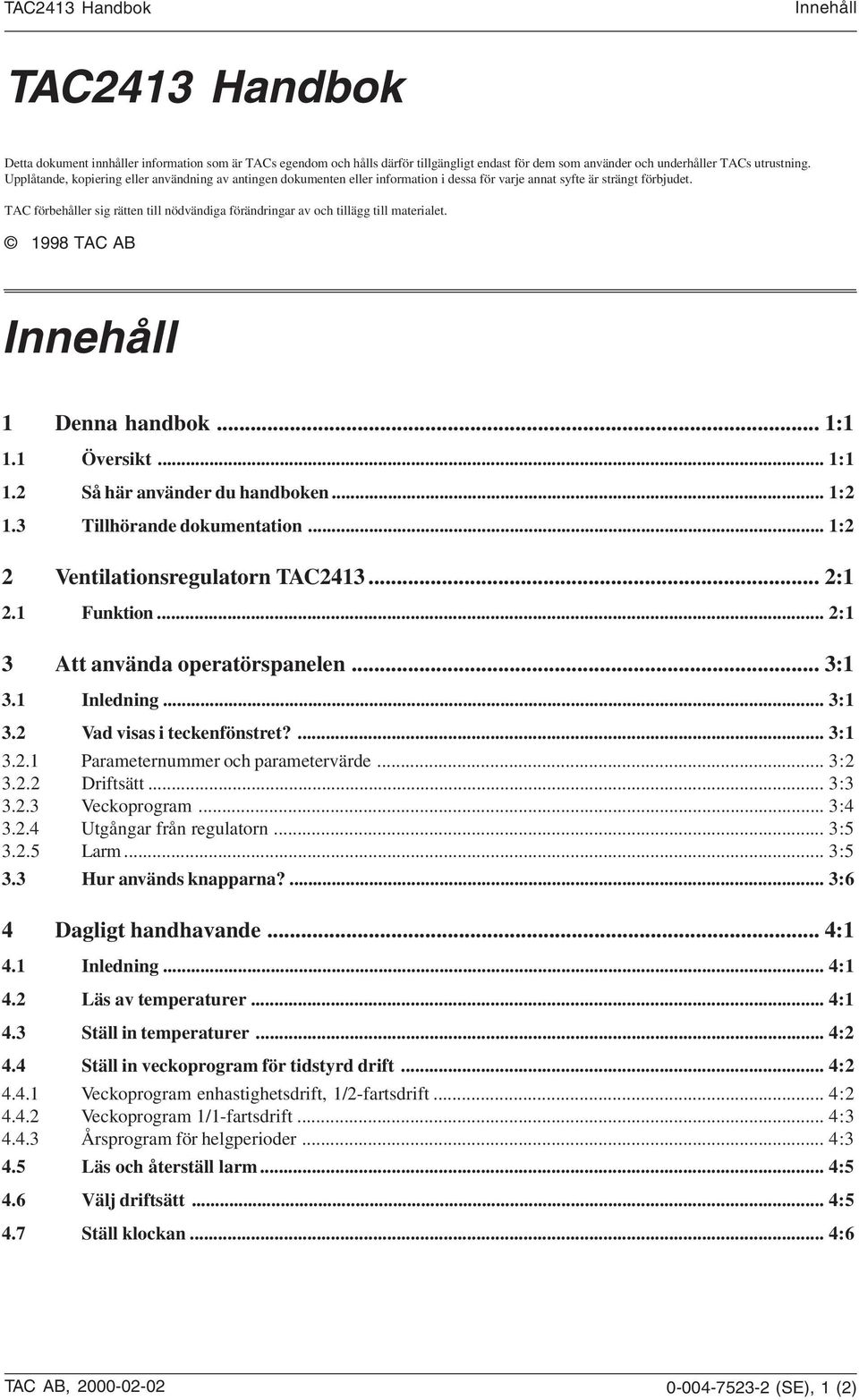

3 Innehåll TAC43 Handbok Detta dokument innhåller information som är TACs egendom och hålls därför tillgängligt endast för dem som använder och underhåller TACs utrustning. Upplåtande, kopiering eller användning av antingen dokumenten eller information i dessa för varje annat syfte är strängt förbjudet. TAC förbehåller sig rätten till nödvändiga förändringar av och tillägg till materialet. 998 TAC AB Innehåll Denna handbok... :. Översikt... :. Så här använder du handboken... :.3 Tillhörande dokumentation... : Ventilationsregulatorn TAC43... :. Funktion... : 3 Att använda operatörspanelen... 3: 3. Inledning... 3: 3. Vad visas i teckenfönstret?... 3: 3.. Parameternummer och parametervärde... 3: 3.. Driftsätt... 3: Veckoprogram... 3: Utgångar från regulatorn... 3: Larm... 3:5 3.3 Hur används knapparna?... 3:6 4 Dagligt handhavande... 4: 4. Inledning... 4: 4. Läs av temperaturer... 4: 4.3 Ställ in temperaturer... 4: 4.4 Ställ in veckoprogram för tidstyrd drift... 4: 4.4. Veckoprogram enhastighetsdrift, /-fartsdrift... 4: 4.4. Veckoprogram /-fartsdrift... 4: Årsprogram för helgperioder... 4:3 4.5 Läs och återställ larm... 4:5 4.6 Välj driftsätt... 4:5 4.7 Ställ klockan... 4:6 TAC AB, (SE), ()

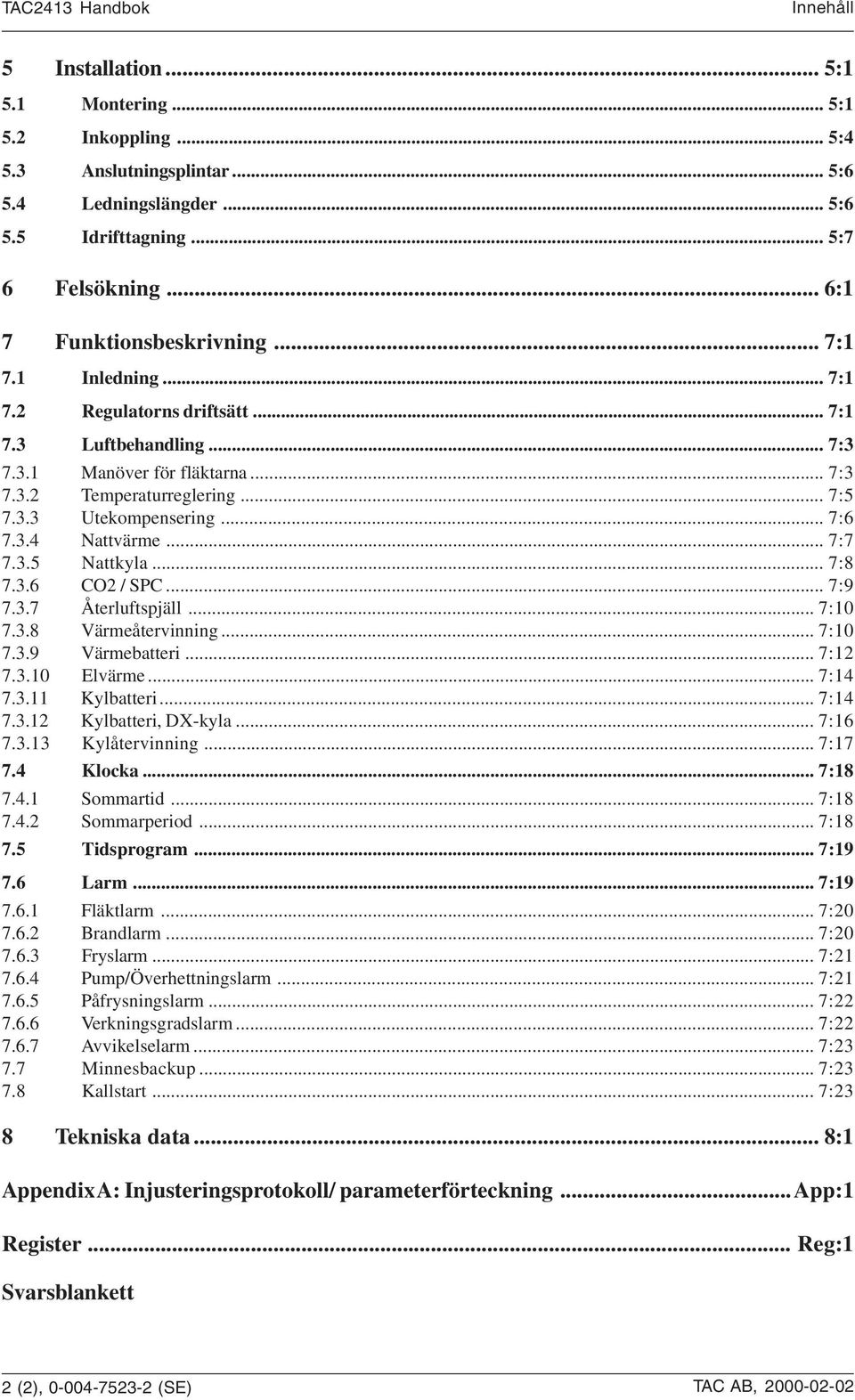

4 Innehåll 5 Installation... 5: 5. Montering... 5: 5. Inkoppling... 5:4 5.3 Anslutningsplintar... 5:6 5.4 Ledningslängder... 5:6 5.5 Idrifttagning... 5:7 6 Felsökning... 6: 7 Funktionsbeskrivning... 7: 7. Inledning... 7: 7. Regulatorns driftsätt... 7: 7.3 Luftbehandling... 7: Manöver för fläktarna... 7: Temperaturreglering... 7: Utekompensering... 7: Nattvärme... 7: Nattkyla... 7: CO / SPC... 7: Återluftspjäll... 7: Värmeåtervinning... 7: Värmebatteri... 7: Elvärme... 7: Kylbatteri... 7: Kylbatteri, DX-kyla... 7: Kylåtervinning... 7:7 7.4 Klocka... 7: Sommartid... 7: Sommarperiod... 7:8 7.5 Tidsprogram... 7:9 7.6 Larm... 7: Fläktlarm... 7: Brandlarm... 7: Fryslarm... 7: Pump/Överhettningslarm... 7: Påfrysningslarm... 7: Verkningsgradslarm... 7: Avvikelselarm... 7:3 7.7 Minnesbackup... 7:3 7.8 Kallstart... 7:3 8 Tekniska data... 8: Appendix A: Injusteringsprotokoll/ parameterförteckning...app: Register... Reg: Svarsblankett (), (SE) TAC AB,

5 Denna handbok Denna handbok. Översikt Kapitel, Ventilationsregulatorn TAC43 Här ges en kort introduktion till regulatorn. Kapitel 3, Att använda operatörspanelen Här får du en djupare förklaring av hur du läser av och ställer in värden med hjälp av knapparna och teckenfönstret. Kapitel 4, Dagligt handhavande Detta kapitel ger dig tillräcklig information för att kunna handha regulatorn under normal drift. Kapitel 5, Installation Detta kapitel visar hur man monterar, ansluter och tar regulatorn i drift. Kapitel 6, Felsökning Detta kapitel innehåller åtgärder, som du själv kan utföra, för att hitta och avhjälpa ett eventuellt fel på reglersystemet. Kapitel 7, Funktionsbeskrivning Här finns en detaljerad beskrivning av regulatorns alla funktioner och parametrar. Kapitel 8, Tekniska data Här finns alla tekniska data för TAC43. Appendix A, Injusteringsprotokoll/parameterförteckning Här finns ett injusteringsprotokoll som även ger stöd vid injustering av regulatorn. Alla parametrar i regulatorn finns också definierade. Sakregister Sist i handboken finns ett sakregister med sidhänvisningar. TAC AB, (SE), : ()

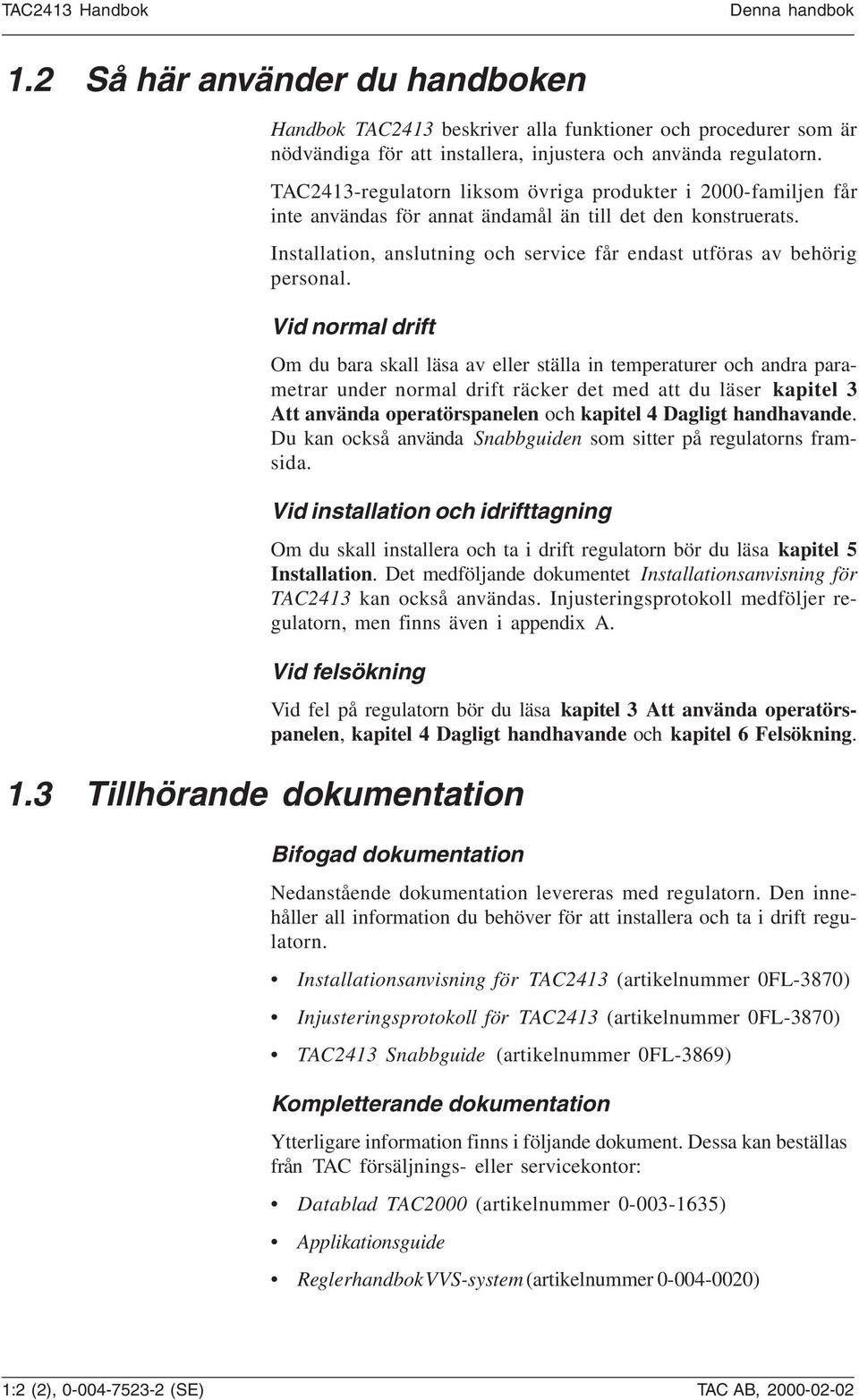

6 Denna handbok. Så här använder du handboken Handbok TAC43 beskriver alla funktioner och procedurer som är nödvändiga för att installera, injustera och använda regulatorn. TAC43-regulatorn liksom övriga produkter i 000-familjen får inte användas för annat ändamål än till det den konstruerats. Installation, anslutning och service får endast utföras av behörig personal. Vid normal drift Om du bara skall läsa av eller ställa in temperaturer och andra parametrar under normal drift räcker det med att du läser kapitel 3 Att använda operatörspanelen och kapitel 4 Dagligt handhavande. Du kan också använda Snabbguiden som sitter på regulatorns framsida. Vid installation och idrifttagning Om du skall installera och ta i drift regulatorn bör du läsa kapitel 5 Installation. Det medföljande dokumentet Installationsanvisning för TAC43 kan också användas. Injusteringsprotokoll medföljer regulatorn, men finns även i appendix A. Vid felsökning.3 Tillhörande dokumentation Vid fel på regulatorn bör du läsa kapitel 3 Att använda operatörspanelen, kapitel 4 Dagligt handhavande och kapitel 6 Felsökning. Bifogad dokumentation Nedanstående dokumentation levereras med regulatorn. Den innehåller all information du behöver för att installera och ta i drift regulatorn. Installationsanvisning för TAC43 (artikelnummer 0FL-3870) Injusteringsprotokoll för TAC43 (artikelnummer 0FL-3870) TAC43 Snabbguide (artikelnummer 0FL-3869) Kompletterande dokumentation Ytterligare information finns i följande dokument. Dessa kan beställas från TAC försäljnings- eller servicekontor: Datablad TAC000 (artikelnummer ) Applikationsguide Reglerhandbok VVS-system (artikelnummer ) : (), (SE) TAC AB,

7 Ventilationsregulatorn TAC43 Ventilationsregulatorn TAC43 TAC43 är en digital regulator för fullständig styrning, reglering och övervakning av luftbehandlingsaggregat i fastigheter. TAC43 reglerar rumstemperaturen alternativt tilluftstemperaturen genom sekvensreglering av värmebatteri, kylbatteri och värmeåtervinning. Regulatorn innehåller dessutom funktioner för tidstyrning, larm, pumpstyrning, fläktstyrning mm. TAC43 har ett styrur för inställning av vecko- och årsprogram samt kraftfulla styr- och reglerfunktioner för helautomatisk drift. Att läsa av och ställa in temperaturer och andra parametrar är mycket enkelt. Teckenfönstret ger tydlig information med siffror och symboler. Regulatorn kan monteras på norm-skena EN 500 (TS 35 mm), i panel eller mot vägg.. Funktion När aggregatet startas upp kör alltid frånluftsfläkten (FF) igång först och därefter tilluftsfläkten (TF). Båda startar på halvfart oavsett vilken hastighet som är vald. Är helfartsdrift vald kopplas den in 30 sekunder efter att TF har startats. Vid en övergång från hel-till halvfartsdrift stoppas båda fläktarna i 0 sekunder, sedan startas FF upp och därefter TF. TAC AB, (SE), : ()

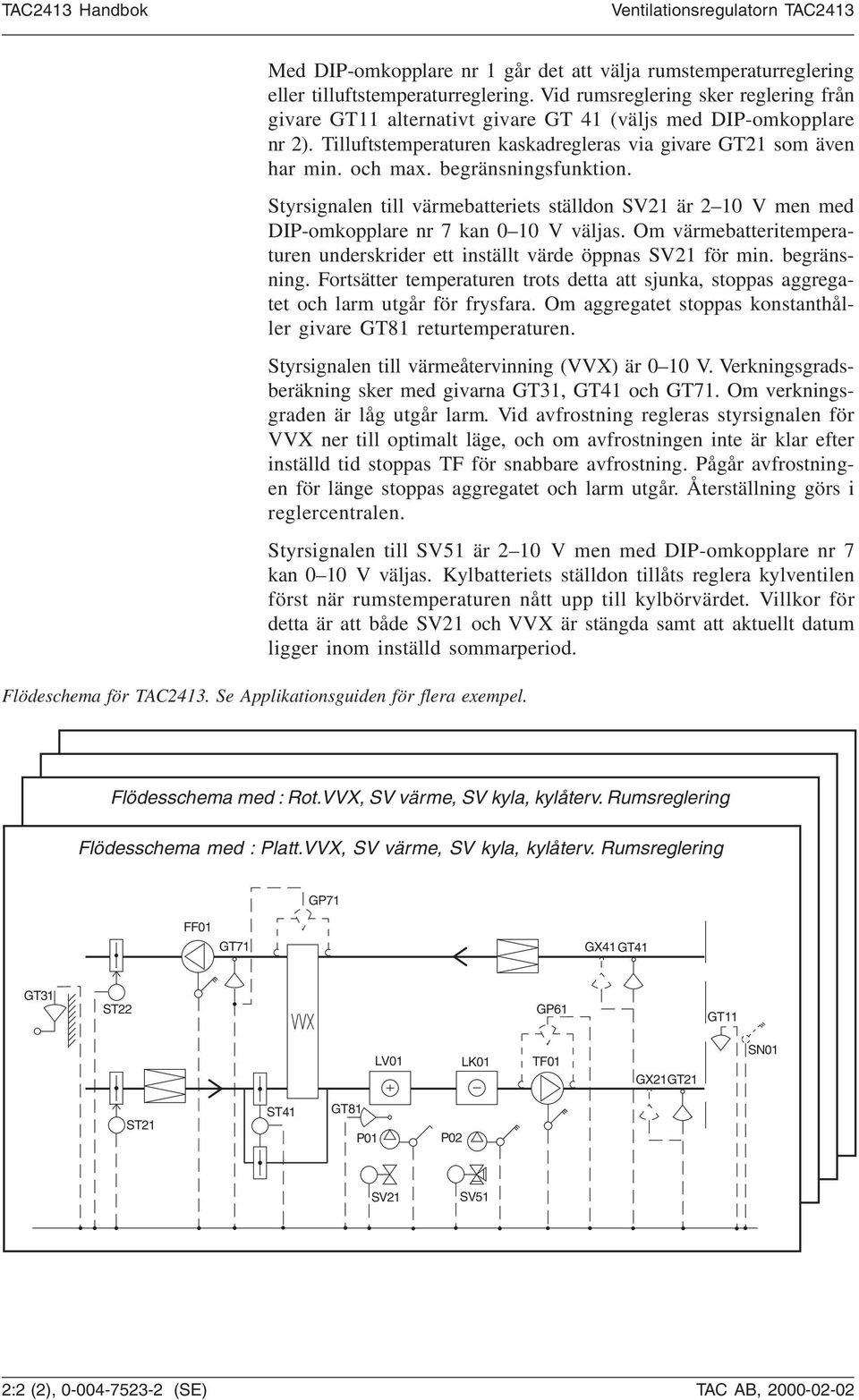

8 Ventilationsregulatorn TAC43 Med DIP-omkopplare nr går det att välja rumstemperaturreglering eller tilluftstemperaturreglering. Vid rumsreglering sker reglering från givare GT alternativt givare GT 4 (väljs med DIP-omkopplare nr ). Tilluftstemperaturen kaskadregleras via givare GT som även har min. och max. begränsningsfunktion. Styrsignalen till värmebatteriets ställdon SV är 0 V men med DIP-omkopplare nr 7 kan 0 0 V väljas. Om värmebatteritemperaturen underskrider ett inställt värde öppnas SV för min. begränsning. Fortsätter temperaturen trots detta att sjunka, stoppas aggregatet och larm utgår för frysfara. Om aggregatet stoppas konstanthåller givare GT8 returtemperaturen. Styrsignalen till värmeåtervinning (VVX) är 0 0 V. Verkningsgradsberäkning sker med givarna GT3, GT4 och GT7. Om verkningsgraden är låg utgår larm. Vid avfrostning regleras styrsignalen för VVX ner till optimalt läge, och om avfrostningen inte är klar efter inställd tid stoppas TF för snabbare avfrostning. Pågår avfrostningen för länge stoppas aggregatet och larm utgår. Återställning görs i reglercentralen. Styrsignalen till SV5 är 0 V men med DIP-omkopplare nr 7 kan 0 0 V väljas. Kylbatteriets ställdon tillåts reglera kylventilen först när rumstemperaturen nått upp till kylbörvärdet. Villkor för detta är att både SV och VVX är stängda samt att aktuellt datum ligger inom inställd sommarperiod. Flödeschema för TAC43. Se Applikationsguiden för flera exempel. Flödesschema med : Rot.VVX, SV värme, SV kyla, kylåterv. Rumsreglering Flödesschema med : Platt.VVX, SV värme, SV kyla, kylåterv. Rumsreglering GP7 FF0 GT7 GX4 GT4 GT3 ST GP6 GT LV0 LK0 TF0 GXGT SN0 ST ST4 GT8 P0 P0 SV SV5 : (), (SE) TAC AB,

9 TAC43 Handbook Att använda operatörspanelen 3 Att använda operatörspanelen 3. Inledning 3. Vad visas i teckenfönstret? Detta kapitel visar hur du använder operatörspanelens knappar och teckenfönster för att läsa av och ställa in parametrar, till exempel temperaturer. Teckenfönstret ger dig information från luftbehandlingsanläggningen i form av siffror och symboler. Parameternummer Dygnstapel Parametervärde kylbatteri värmeåtervinning larm värmebatteri TF MO P 00 FF TU WE TH FR SA! + + :00 SU % C Dx Pv Pk elbatteri DX-kyla frånluftsfläkt halvfart helfart pump, värmebatteri tilluftsfläkt från tidstyrd drift manuell pump, styrning kylbatteri Informationen i teckenfönstret TAC AB, (SE), 3: (6)

10 Att använda operatörspanelen 3.. Parameternummer och parametervärde Regulatorn har en lista med 00 parametrar numrerade från 0 till 99. En del av dessa parametrar går att ställa in (t ex börvärde för rumstemperatur) medan andra bara kan läsas av (t ex utetemperaturen). Vissa parametrar visas inte om motsvarande funktion är blockerad. Till exempel är nattkyla och nattvärme blockerade om rumsgivare saknas. Teckenfönstrets parameternummer och parametervärde utgör ett fönster mot parameterlistan (se figur). Parameterlista teckenfönster parameternummer parametervärde P 0 Utsignal, Kylventil (%) P Vinterfall/ sommarfall TF MO P 4 P 5 P 6 TU WE TH FR SA! + + FF 9:0 Bv-Nattvärme Min Bv tilluft värmereglering SU % C Dx Pv Pk fönster upp fönster ner Knapparna och används för att flytta fönstret upp och ner över parameterlistan. 3: (6), (SE) TAC AB,

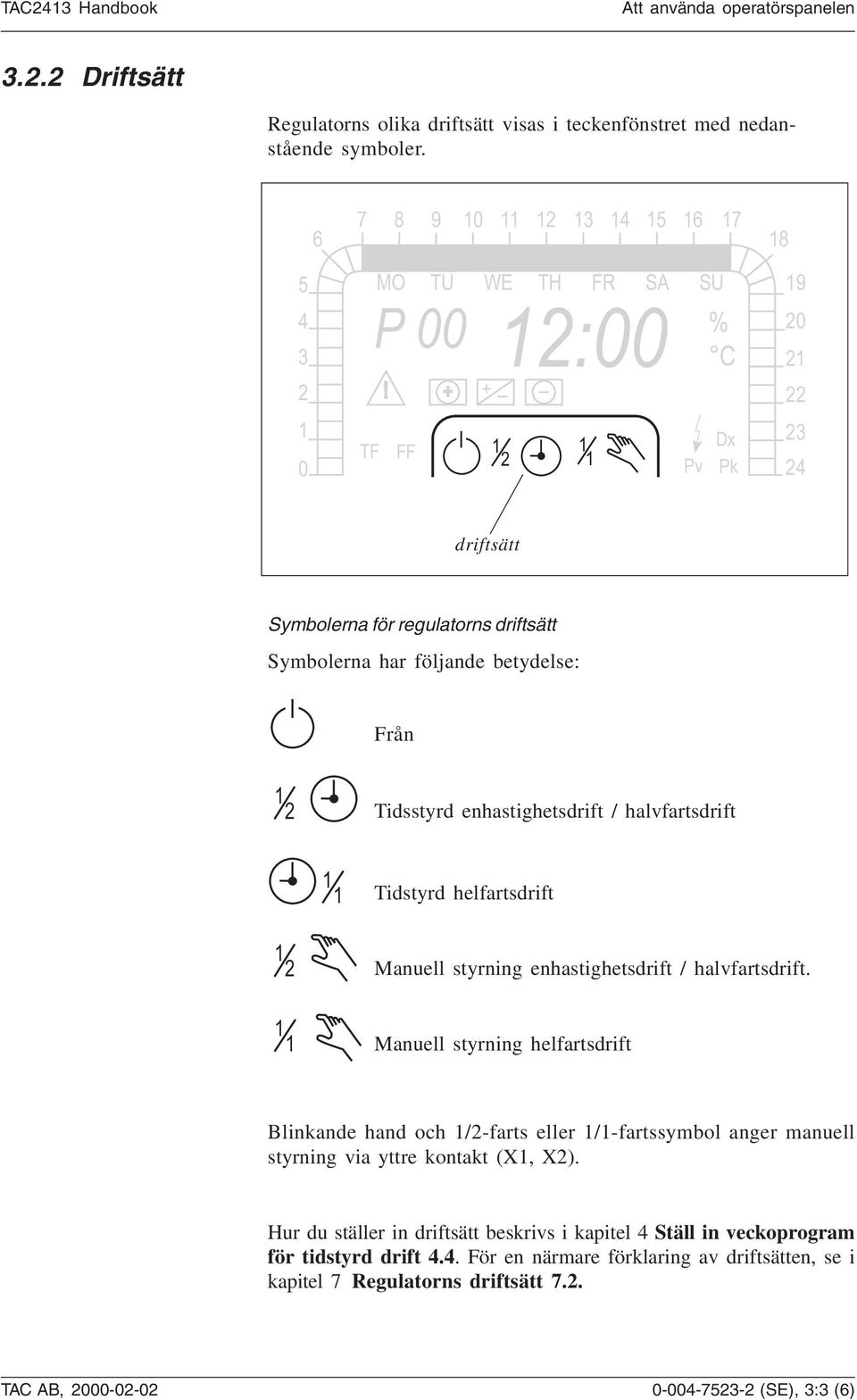

11 TAC43 Handbook Att använda operatörspanelen 3.. Driftsätt Regulatorns olika driftsätt visas i teckenfönstret med nedanstående symboler MO P 00 TU WE TH FR SA :00! + + SU % C TF FF Pv Dx Pk 3 4 driftsätt Symbolerna för regulatorns driftsätt Symbolerna har följande betydelse: Från Tidsstyrd enhastighetsdrift / halvfartsdrift Tidstyrd helfartsdrift Manuell styrning enhastighetsdrift / halvfartsdrift. Manuell styrning helfartsdrift Blinkande hand och /-farts eller /-fartssymbol anger manuell styrning via yttre kontakt (X, X). Hur du ställer in driftsätt beskrivs i kapitel 4 Ställ in veckoprogram för tidstyrd drift 4.4. För en närmare förklaring av driftsätten, se i kapitel 7 Regulatorns driftsätt 7.. TAC AB, (SE), 3:3 (6)

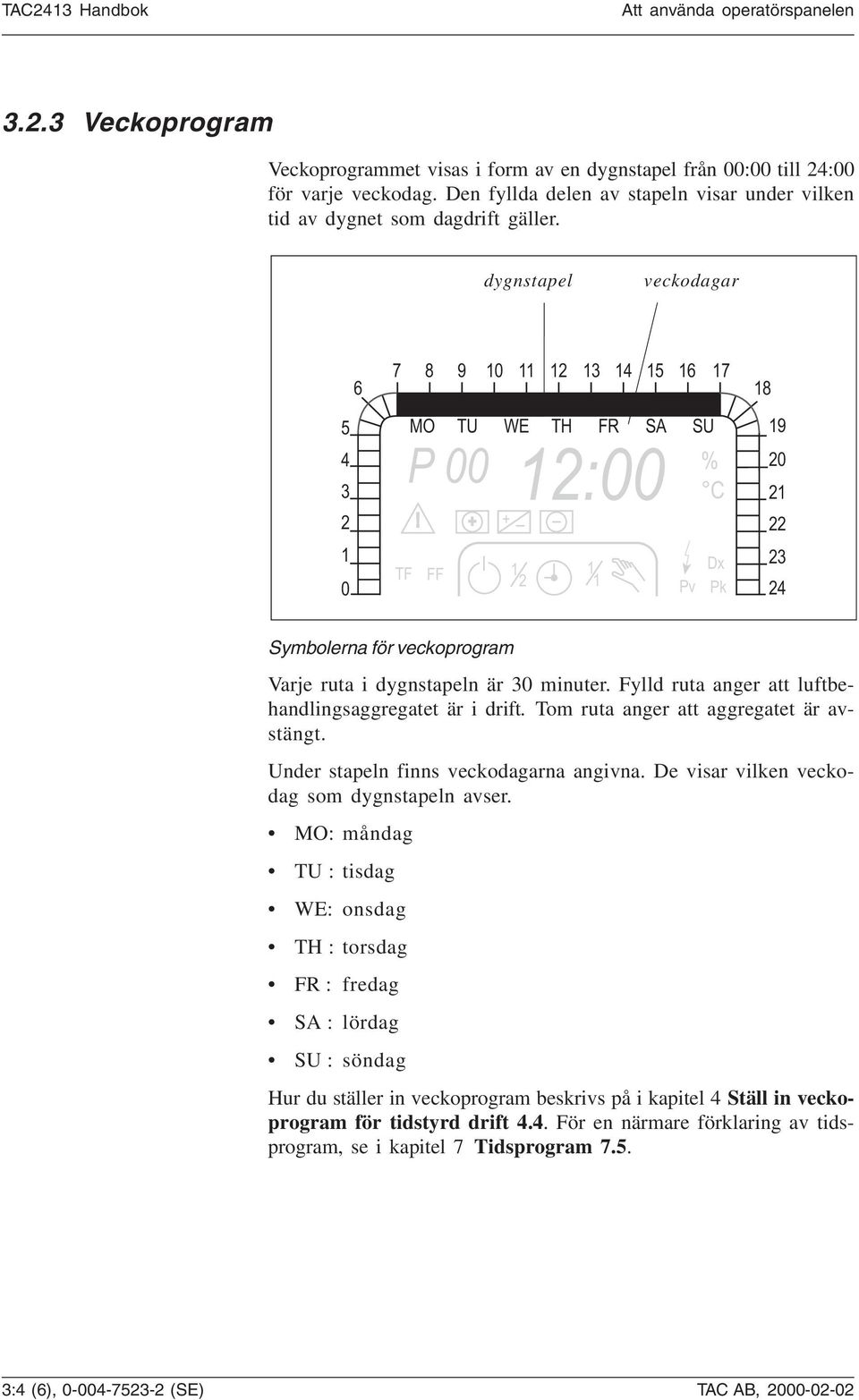

12 Att använda operatörspanelen 3..3 Veckoprogram Veckoprogrammet visas i form av en dygnstapel från 00:00 till 4:00 för varje veckodag. Den fyllda delen av stapeln visar under vilken tid av dygnet som dagdrift gäller. dygnstapel veckodagar MO P 00 TU WE TH FR SA :00! + + SU % C TF FF Pv Dx Pk 3 4 Symbolerna för veckoprogram Varje ruta i dygnstapeln är 30 minuter. Fylld ruta anger att luftbehandlingsaggregatet är i drift. Tom ruta anger att aggregatet är avstängt. Under stapeln finns veckodagarna angivna. De visar vilken veckodag som dygnstapeln avser. MO: måndag TU : tisdag WE: onsdag TH : torsdag FR : fredag SA : lördag SU : söndag Hur du ställer in veckoprogram beskrivs på i kapitel 4 Ställ in veckoprogram för tidstyrd drift 4.4. För en närmare förklaring av tidsprogram, se i kapitel 7 Tidsprogram :4 (6), (SE) TAC AB,

13 TAC43 Handbook Att använda operatörspanelen 3..4 Utgångar från regulatorn Regulatorn har ett antal utgångar för reglering (t ex värmebatteri) och för styrning av yttre enheter (t ex pump till värmebatteriet). När en utgång är aktiverad visas dess symbol i teckenfönstret tilluftsfläkt TF MO P 00! + FF TU WE TH FR SA :00 + SU % C Dx Pv Pk elvärme DX-kyla frånluftsfläkt kylbatteri pump, kylbatteri värmebatteri värmeåtervinning pump, värmebatteri Symbolerna för utgångar från regulatorn 3..5 Larm Vid larm visas en blinkande larmsymbol i teckenfönstret tillsammans med den symbol för den del av anläggningen som larmet hänvisar till. Till exempel vid utlöst frysvakt blinkar larmsymbolen och symbolen för värmebatteriet larm MO P 00 TU WE TH FR SA! + + SU :00 % C TF FF Pv Dx Pk 3 4 Symbolen för larm Hur du läser av larm beskrivs i kapitel 4 Läs av larm 4.5. En närmare förklaring av larmfunktionerna i regulatorn beskrivs i kapitel 7 Larm 7.6. TAC AB, (SE), 3:5 (6)

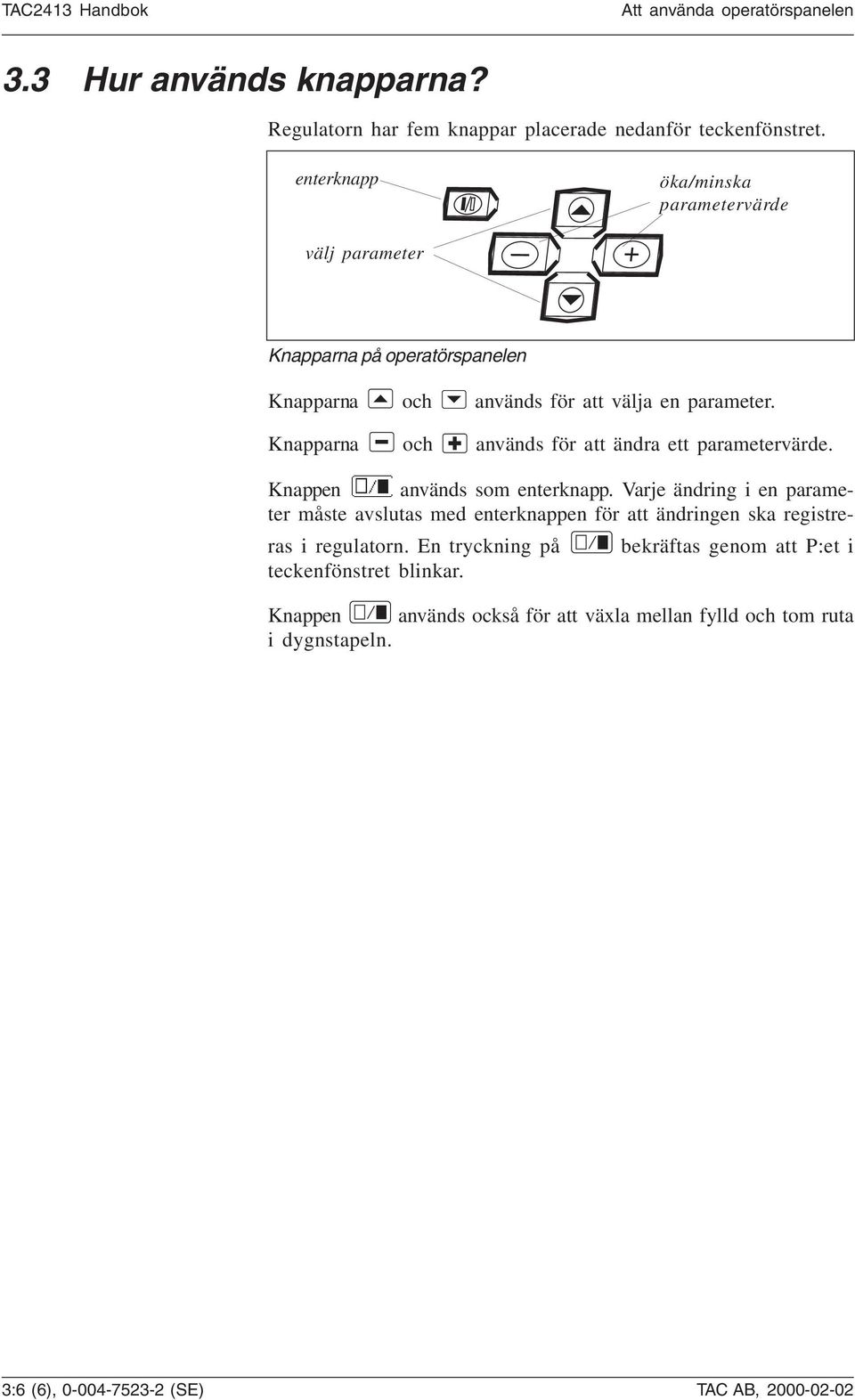

14 Att använda operatörspanelen 3.3 Hur används knapparna? Regulatorn har fem knappar placerade nedanför teckenfönstret. enterknapp öka/minska parametervärde välj parameter Knapparna på operatörspanelen Knapparna och används för att välja en parameter. Knapparna och används för att ändra ett parametervärde. Knappen används som enterknapp. Varje ändring i en parameter måste avslutas med enterknappen för att ändringen ska registreras i regulatorn. En tryckning på bekräftas genom att P:et i teckenfönstret blinkar. Knappen används också för att växla mellan fylld och tom ruta i dygnstapeln. 3:6 (6), (SE) TAC AB,

15 Dagligt handhavande 4 Dagligt handhavande 4. Inledning 4. Läs av temperaturer Gör så här för att läsa av en temperatur: Detta kapitel ger tillräcklig information för att du skall kunna läsa av och ställa in temperaturer och andra parametrar under normal drift. Samtliga parametrar och funktioner förklaras i detalj i kapitel 7, Funktionsbeskrivning. För att växla mellan parametergrupperna P 00-P 7 och P 8-P 99, tryck samtidigt på och P:0 4.7 C Välj parameternummer (P-nr) med eller enligt nedanstående lista. Numret ökas med och minskas med. Håll knappen intryckt om snabbstegning önskas. 3 Läs av värdet. Temperatur P-nr. Tilluftstemperatur P 0 Bv för tilluftstemperatur, beräknat P 0 Rumstemperatur P 03 Bv för rums-/frånluftstemp, beräknat P 04 Frånluftstemperatur P 05 Avluftstemperatur P 08 Utetemperatur P 09 TAC AB, (SE), 4: (6)

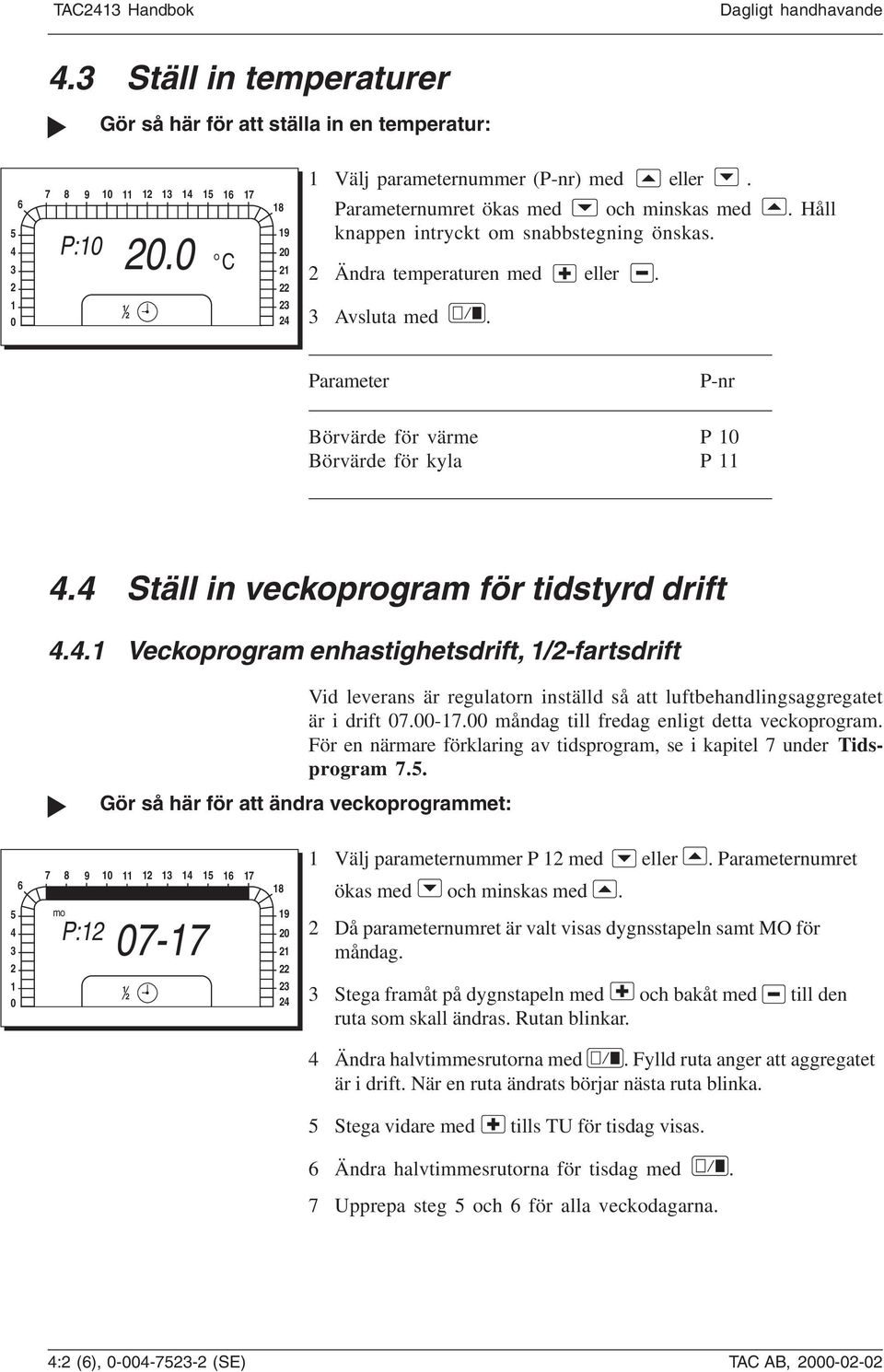

16 Dagligt handhavande 4.3 Ställ in temperaturer Gör så här för att ställa in en temperatur: P:0 0.0 C Välj parameternummer (P-nr) med eller. Parameternumret ökas med och minskas med. Håll knappen intryckt om snabbstegning önskas. Ändra temperaturen med eller. 3 Avsluta med. Parameter P-nr Börvärde för värme P 0 Börvärde för kyla P 4.4 Ställ in veckoprogram för tidstyrd drift 4.4. Veckoprogram enhastighetsdrift, /-fartsdrift Vid leverans är regulatorn inställd så att luftbehandlingsaggregatet är i drift måndag till fredag enligt detta veckoprogram. För en närmare förklaring av tidsprogram, se i kapitel 7 under Tidsprogram 7.5. Gör så här för att ändra veckoprogrammet: Välj parameternummer P med eller. Parameternumret ökas med och minskas med mo P: Då parameternumret är valt visas dygnsstapeln samt MO för måndag. 3 Stega framåt på dygnstapeln med och bakåt med till den ruta som skall ändras. Rutan blinkar. 4 Ändra halvtimmesrutorna med. Fylld ruta anger att aggregatet är i drift. När en ruta ändrats börjar nästa ruta blinka. 5 Stega vidare med tills TU för tisdag visas. 6 Ändra halvtimmesrutorna för tisdag med. 7 Upprepa steg 5 och 6 för alla veckodagarna. 4: (6), (SE) TAC AB,

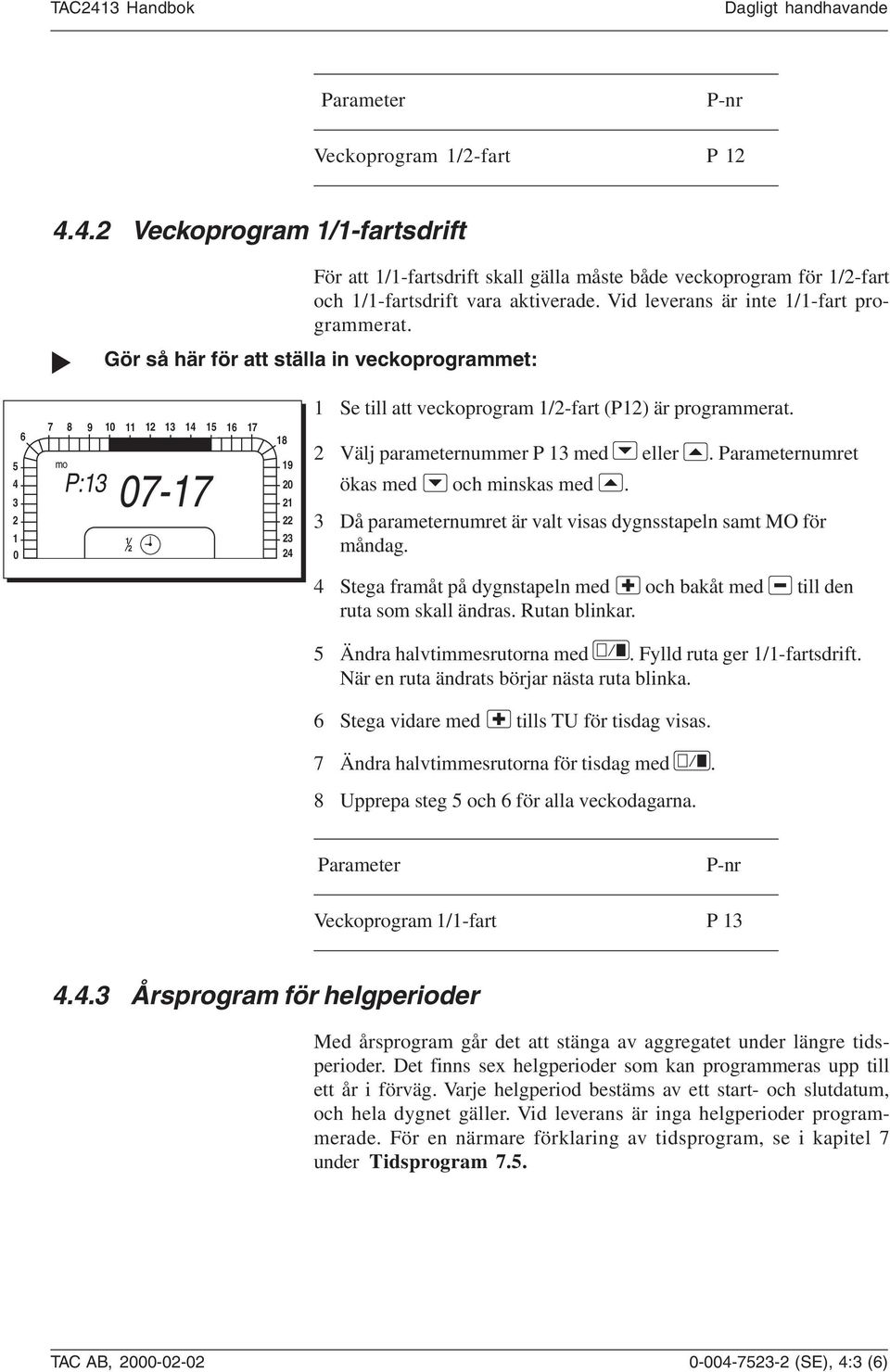

17 Dagligt handhavande Parameter P-nr Veckoprogram /-fart P 4.4. Veckoprogram /-fartsdrift För att /-fartsdrift skall gälla måste både veckoprogram för /-fart och /-fartsdrift vara aktiverade. Vid leverans är inte /-fart programmerat. Gör så här för att ställa in veckoprogrammet: mo P: Se till att veckoprogram /-fart (P) är programmerat. Välj parameternummer P 3 med eller. Parameternumret ökas med och minskas med. 3 Då parameternumret är valt visas dygnsstapeln samt MO för måndag. 4 Stega framåt på dygnstapeln med och bakåt med till den ruta som skall ändras. Rutan blinkar. 5 Ändra halvtimmesrutorna med. Fylld ruta ger /-fartsdrift. När en ruta ändrats börjar nästa ruta blinka. 6 Stega vidare med tills TU för tisdag visas. 7 Ändra halvtimmesrutorna för tisdag med. 8 Upprepa steg 5 och 6 för alla veckodagarna. Parameter P-nr Veckoprogram /-fart P Årsprogram för helgperioder Med årsprogram går det att stänga av aggregatet under längre tidsperioder. Det finns sex helgperioder som kan programmeras upp till ett år i förväg. Varje helgperiod bestäms av ett start- och slutdatum, och hela dygnet gäller. Vid leverans är inga helgperioder programmerade. För en närmare förklaring av tidsprogram, se i kapitel 7 under Tidsprogram 7.5. TAC AB, (SE), 4:3 (6)

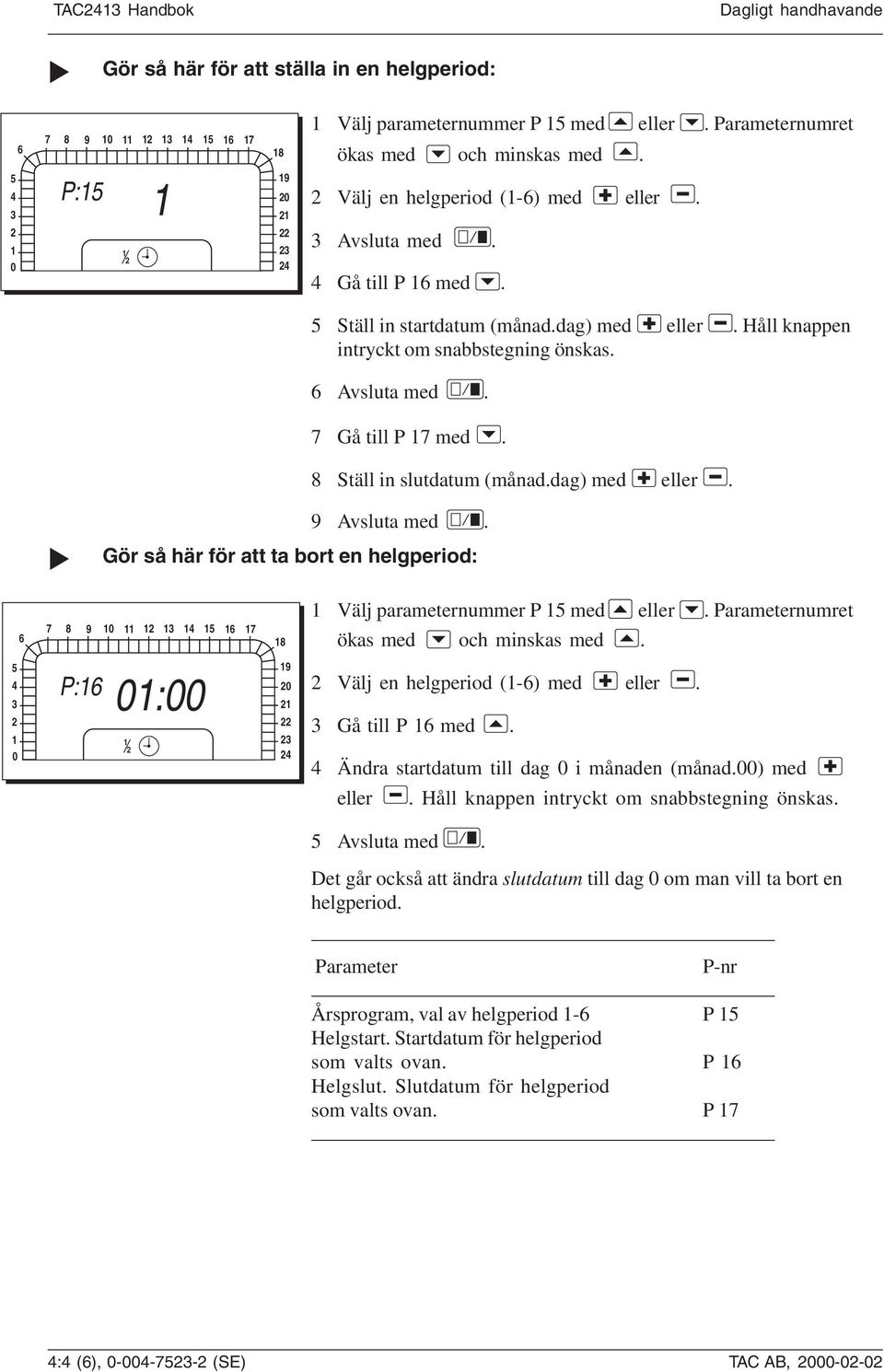

18 Dagligt handhavande Gör så här för att ställa in en helgperiod: P: Välj parameternummer P 5 med eller. Parameternumret ökas med och minskas med. Välj en helgperiod (-6) med eller. 3 Avsluta med. 4 Gå till P 6 med. 5 Ställ in startdatum (månad.dag) med eller. Håll knappen intryckt om snabbstegning önskas. 6 Avsluta med. 7 Gå till P 7 med. 8 Ställ in slutdatum (månad.dag) med eller. 9 Avsluta med. Gör så här för att ta bort en helgperiod: Välj parameternummer P 5 med eller. Parameternumret ökas med och minskas med P:6 0: Välj en helgperiod (-6) med eller. 3 Gå till P 6 med. 4 Ändra startdatum till dag 0 i månaden (månad.00) med eller. Håll knappen intryckt om snabbstegning önskas. 5 Avsluta med. Det går också att ändra slutdatum till dag 0 om man vill ta bort en helgperiod. Parameter P-nr Årsprogram, val av helgperiod -6 P 5 Helgstart. Startdatum för helgperiod som valts ovan. P 6 Helgslut. Slutdatum för helgperiod som valts ovan. P 7 4:4 (6), (SE) TAC AB,

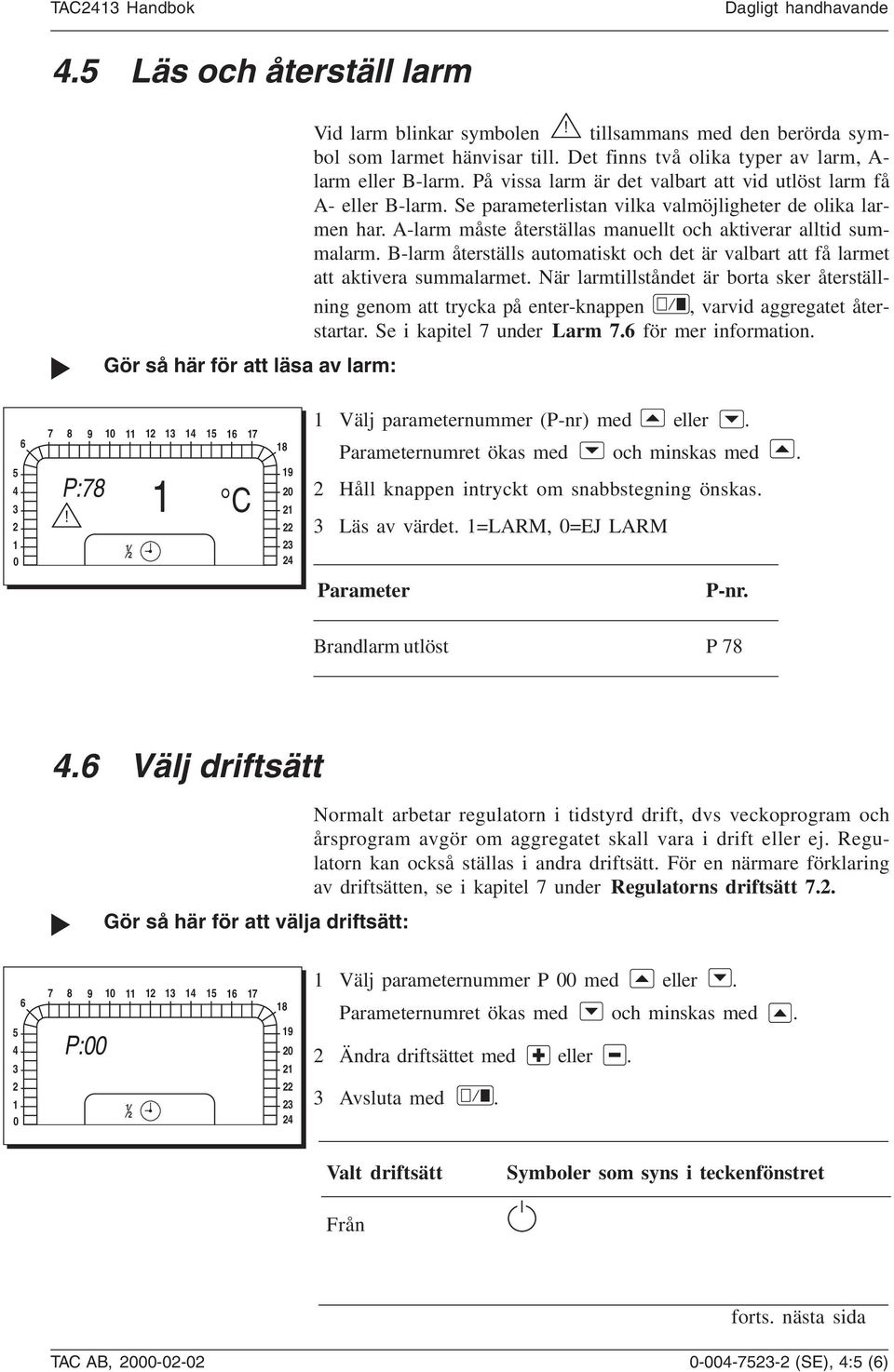

19 Dagligt handhavande 4.5 Läs och återställ larm Gör så här för att läsa av larm: Vid larm blinkar symbolen! tillsammans med den berörda symbol som larmet hänvisar till. Det finns två olika typer av larm, A- larm eller B-larm. På vissa larm är det valbart att vid utlöst larm få A- eller B-larm. Se parameterlistan vilka valmöjligheter de olika larmen har. A-larm måste återställas manuellt och aktiverar alltid summalarm. B-larm återställs automatiskt och det är valbart att få larmet att aktivera summalarmet. När larmtillståndet är borta sker återställning genom att trycka på enter-knappen, varvid aggregatet återstartar. Se i kapitel 7 under Larm 7.6 för mer information P:78 C! Välj parameternummer (P-nr) med eller. Parameternumret ökas med och minskas med. Håll knappen intryckt om snabbstegning önskas. 3 Läs av värdet. =LARM, 0=EJ LARM Parameter P-nr. Brandlarm utlöst P Välj driftsätt Gör så här för att välja driftsätt: Normalt arbetar regulatorn i tidstyrd drift, dvs veckoprogram och årsprogram avgör om aggregatet skall vara i drift eller ej. Regulatorn kan också ställas i andra driftsätt. För en närmare förklaring av driftsätten, se i kapitel 7 under Regulatorns driftsätt P: Välj parameternummer P 00 med eller. Parameternumret ökas med och minskas med. Ändra driftsättet med eller. 3 Avsluta med. Valt driftsätt Symboler som syns i teckenfönstret Från forts. nästa sida TAC AB, (SE), 4:5 (6)

20 Dagligt handhavande Valt driftsätt Symboler som syns i teckenfönstret Tidstyrd drift och beroende på tidsprogram, eller. Manuell styrning (enhastighetsdrift) eller med. 4.7 Ställ klockan Gör så här för att ställa in tiden: För att visa klockans aktuella tid, välj parameter P 00 (visas normalt). Klockan måste ställas efter ett strömavbrott längre än 48 timmar. För en närmare förklaring av klockan, se i kapitel 7 under Klocka 7.4. Välj parameternummer P 96 med eller. Parameternumret ökas med och minskas med P:96 : Ändra klockan med eller. Håll knappen intryckt om snabbstegning önskas. 3 Avsluta med. Gör så här för att ställa in datum: Välj parameternummer P 97 med eller. Parameternumret ökas med och minskas med P: Ändra datum (månad.dag) med eller. Håll knappen intryckt om snabbstegning önskas. 3 Avsluta med. Gör så här för att ställa in årtal: Välj parameternummer P 98 med eller. Parameternumret ökas med och minskas med P: Ändra årtal med eller. 3 Avsluta med. Veckodag beräknas automatiskt av regulatorn och behöver därför inte ställas in. 4:6 (6), (SE) TAC AB,

21 Installation 5 Installation 5. Montering Regulator Placera regulatorn så att man enkelt kan läsa av och ställa in värden och att luckan går att öppna. Område för tillåten omgivningstemperatur och fuktighet får inte överskridas, se kapitel 8 Tekniska Data. Regulatorn är kapslad i en plastlåda som består av fyra delar: Genomskinlig lucka Elektronikdel Bakstycke med plintar Metallbygel För att komma åt plintarna måste bakstycket lösgöras från elektronikdelen. På elektronikdelen finns ett modularjack för anslutning av informationsverktyget INTA 000. VARNING! Kontrollera att ingen nätspänning är ansluten till plintarna innan bakstycket lossas. Gör så här för att lossa bakstycket: Ta loss metallbygeln genom att lossa på fästanordningen. Tryck in de två runda knapparna på regulatorns sidor. 3 Håll knapparna intryckta medan du försiktigt drar loss elektronikdelen från bakstycket. Fästanordning TAC AB, (SE), 5: (8)

22 Installation Regulatorn kan monteras på tre olika sätt: På norm-skena EN 500 (TS 35 mm) Direkt mot vägg I panel, med eller utan bakstycke Gör så här vid montage på norm-skena EN 500 : Placera bakstycket med metallbygel på skenans överkant (pil ). Vrid den nedåt till den snäpps fast på skenan (pil ). 3. Tryck fast elektronikdelen i bakstycket. Säkra regulatorn i metallbygeln med fästanordningarna för panelmontage. 3 För att demontera, placera en skruvmejsel i låset på regulatorns bakstycke och dra nedåt. Då går det att lyfta regulatorn snett uppåt från skenan. Gör så här vid montage mot vägg: Borra hål för de tre skruvarna enligt nedanstående måttritning. Lossa bakstycket från elektronikdelen (se föregående sida) Skruva fast bakstycket och metallbygeln. 4 Anslut kablarna. 5 Tryck fast elektronikdelen och säkra regulatorn i metallbygeln med fästanordningen för panelmontage. 5: (8), (SE) TAC AB,

23 Installation Gör så här vid montage i panel: Ta upp en öppning i panelen enl nedanstående måttritning. Max. paneltjocklek är 5 mm. Lossa bakstycket från elektronikdelen (se ovan). Ta loss plintarna från bakstycket Placera regulatorn i panelen och fäst fast den med de två fästanordningarna för panelmontage. Metallbygeln behöver ej monteras vid panelmontage. 4 Tryck fast plintarna mot stiften på baksidan av regulatorn. Observera att plintarna är kodade, så att de inte kan förväxlas. Det är också möjligt att använda bakstycket vid panelmontage. Fästanordning Måttritning Mått i mm max. 5 TAC AB, (SE), 5:3 (8)

24 Installation 5. Inkoppling Anslut kablarna till regulatorn enligt kretsschemat. VARNING! All installation av starkströmskablar skall utföras av behörig installatör. All utrustning som ansluts till regulatorn måste uppfylla följande normer: EN (eller annan tillämplig säkerhetsnorm) för de/det aggregat som ger matning av typ ELV (normalt 4 V AC) till regulatorn och annan ansluten utrustning. EN 6 00 eller IEC 950 (eller annan tillämplig säkerhetsnorm) för datorer, modem och annan utrustning som matas med 30 V. Regulatorn har 5 kabelgenomföringar i bakstycket. Se till att signalkablar och nätkablar dras genom separata kabelgenomföringar och hålls väl åtskilda. Ledningar fram till regulatorn ska vara fixerade genom klammring eller liknande. Skenan med tre skruvar i mitten av bakstycket är isolerad. Den kan användas till mätnoll. Anslutning måste då göras mellan skenan och mätnoll (M) i plint. Det ska finnas en brytare för att göra regulatorn spänningslös. Det behöver inte vara en separat brytare för regulatorn utan den kan också bryta matningsspänningen till installationen. Dess funktion ska vara tydligt märkt. Kretsschema med ventilställdon M500, M750 30V GX* GT GT3 * GT * GT8 GT4 GX4* GT7 * GP7 NC NO * GP6 NC NO 4V/30V * CO/SPC C C 30V 4V RC G G0 B M Y M B M B3 M B4 M Y Y3 M U M U M TAC43 X M X M X3 M M M U4 KC K K K3 K4 K5 U3 M K6 K6 ** K ** K G X MX G0 G XMX G0 ST ST SV ST4 SV5 3 SN0 P0 3 4 * * * TF0 Tilluftsfläkt FF0 Frånluftsfläkt Helfart P0 Pump Värmeb. P0 Pump Kylb. Summa larm 4 V N * Behöver ej anslutas ** K: kontaktor TF0 K: kontaktor FF0 5:4 (8), (SE) TAC AB,

25 Installation Kretsschema med ventilställdon EM5, EM4 30V * GX GT GT3 * GT * GT8 GT4 * GX4 GT7 * GP7 NC NO * GP6 NC NO 4V/30V * CO/SPC C C T 30V~ 4V RC G G0 B M Y M B M B3 M B4 M Y Y3 M U M U M TAC43 X M X M X3 M M M U4 KC K K K3 K4 K5 U3 M K6 K6 ** K **K G X M G0 X G 3 G X M G0 X G ST ST SV ST4 SV5 SN0 P0 * * * TF0 Tilluftsfläkt FF0 Frånluftsfläkt Helfart P0 Pump Värmeb. P0 Pump Kylb. Summa larm 4 V N N * Behöver ej anslutas ** K: kontaktor TF0 K: kontaktor FF0 OBS! Dessa ritningar visar enbart alla enheter som kan anslutas till TAC43 med plattvärmeväxlare samt vattenburen värme och kyla. TAC43 har flera kombinationer av funktioner. Se Applikationsguiden för andra detaljerade kopplingsscheman. Beteckning Benämning (Funktion) Typ RC Reglercentral TAC43 ST4 Spjällställdon (VVX) EM 4 SV Ventilställdon (värme) M500, M750 SV5 Ventilställdon (kyla) M500, M750 SV Ventilställdon (värme) EM5, EM4 SV5 Ventilställdon (kyla) EM5, EM4 GT Temperaturgivare (rum) EGRL GT Temperaturgivare (tilluft) EGL GT3 Temperaturgivare (uteluft) EGU GT4 Temperaturgivare (frånluft) EGL GT7 Temperaturgivare (avluft) EGL GT8 Temperaturgivare (retur, vatten) EGXA alt EGX GP6 Fläktvakt KS 500 C GP7 Tryckvakt (VVX) KS 500 C GX4/GX Rökdetektor Annan leverans SNO Timer Annan leverans ST Spjällställdon (uteluft) FMA4 ST Spjällställdon (avluft) FMA4 T Transformator YT96 TAC AB, (SE), 5:5 (8)

26 Installation 5.3 Anslutningsplintar Anslutningsplintarnas placering i regulatorns bakstycke framgår av nedanstående figur. L 6 Y 5 Y 4 Y3 3 K6 K6 0 9 G 8 G0 7 6 KC 5 K 4 K 3 K3 K4 K5 Värmebatteri VVX, värmeåtervinning Kylbatteri Mätnoll Mätnoll Frånluftstemp. givare Avluftstemp. givare Summalarm SPC/CO Summalarm Mätnoll Tilluftstemp. givare 4 V AC, fas Mätnoll 4 V AC, nolla Utetemp. givare Skyddsjord Rumsgivare Spänningsmatning, relä K-K5 Returgivare/frysvakt Tilluftsfläkt, TF Elv. överhettn., Pump, värmeb. Frånluftsfläkt, FF Fläktlarm Helfart Förlängd drift /-fart, timer Pump, värmebatteri Förlängd drift, /-fart, timer Pump, kylbatteri/dx-kyla Mätnoll M M U U U3 M B M B B3 B4 X3 U4 X X M R Ledningslängder Om SPC-signalen ansluts från utrustning som har en annan transformator måste G0 från respektive transformatorer kopplas samman. Skenan med tre skruvar i mitten av bakstycket är isolerad. Den kan användas som mätnoll. Anslutning måste då göras mellan skenan och mätnoll (M) i plint. Plinten för skyddsjord utgör enbart fästpunkt för eventuell skyddsledare och har ingen anslutning i apparaten. Bunta kablarna med buntband (eller liknande) alldeles intill plintarna för att begränsa deras rörlighet. Under förutsättning att en TAC4 V transformator monteras i direkt anslutning till TAC43 gäller följande: Ledningarna till G, G0 och övriga anslutningar på TAC4 V ställdon får vara max. 50 meter långa med min. tvärsnittsarea 0,8 mm. Rekommenderad kabel: EKKR 3, 4 eller 7. För längre ledningslängder krävs,5 mm tvärsnittsarea. Till anslutning KC och K K5 får ledningarna vara max. 00 meter med min. tvärsnittsarea,5 mm. Rekommenderad kabel: EKK 3 eller 4,5. Ledningarna till anslutningar typ B, U och X får vara max. 00 meter med min. tvärsnittsarea 0.5 mm. Rekommenderad kabel: EKEK 0,8. 5:6 (8), (SE) TAC AB,

27 Installation 5.5 Idrifttagning Innan du slår på spänningen bör följande utföras: Kontrollera att givare och ställdon är rätt inkopplade. Ställ in DIP-omkopplarna för konfigurering. Du kommer åt DIPomkopplarna genom att dra ut snabbguiden och lossa plastskivan framför. Nr OFF ON Tilluftsreglering Rums-/frånluftsreglering Rumsreglering (=on) Frånluftsreglering (=on) 3 VVX Återluftsspjäll 4 VVX vid stopp = 0% (3=off) VVX vid stopp = 00% (3=off) 5 Vatten-värme Elbatteri-värme 6 Vatten-kyla DX-kyla (endast om =on) 7 0 V utgång, värme och kyla 0 0 V utgång, värme och kyla 8 Varmstart. Startar om hårdvaran, och alla inställningar utom datum och tid behålles. Skall samtliga inställningar återställas (kallstart), se kapitel Sätt på spänningen till regulatorn. 4 Ställ klockan, se kapitel 4. 5 Kontrollera att alla temperaturer är rimliga. Följ instruktionerna i snabbguiden. 6 Se till att regulatorn är i driftsätt tidstyrd drift. Hur du ställer in driftsätt beskrivs i snabbguiden. Regulatorn ska nu reglera med förinställda parametrar. Om någon DIP-omkopplare ställs om efter det att regulatorn tagits i drift bör kallstart göras, se kapitel 7.8. TAC AB, (SE), 5:7 (8)

28 Installation 5:8 (8), (SE) TAC AB,

29 Felsökning 6 Felsökning TAC43 är normalt en mycket driftsäker regulator. Om problem trots allt skulle uppstå kan du använda nedanstående felsökningstips. Om du behöver ytterligare hjälp, kontakta gärna närmaste TAC servicekontor. Problem Kontrollera att... Teckenfönstret är tomt regulatorn har spänning Larm har stoppat aggregatet Larmet har kvitterats/återställts, se vidare anvisningar i kapitel 7, avsnitt 7.6 Larm För låg temperatur i aggregatet är i tidstyrd drift och att ventilationssystemet helgprogram inte är inkopplat inte larmtillstånd har stoppat aggregatet överströmskydd och arbetsbrytare är till pumpen för värmebatteriet går rörsystemet är avluftat och har normalt tryck huvudpumpen går värmeförsörjningen (fjärrvärme eller panna) håller rätt temperatur värmeåtervinning ger normal temperaturhöjning kylbatteriet inte är inkopplat TAC AB, (SE), 6: ()

30 Felsökning Problem Kontrollera att... För hög temperatur i aggregatet är i tidstyrd drift och att ventilationssystemet helgprogram inte är inkopplat inte larmtillstånd har stoppat aggregatet överströmskydd och arbetsbrytare är till styrventilen för värme reglerar och, om kylfall råder, att den är helt stängd värmeåtervinning reglerar och vid kylfall att kylåtervinning är inkopplad kylventilen reglerar kylmedietemperaturen är rätt kylkompressorn/dx-steget är rätt inkopplad Det beräknade börvärdet inställda börvärden och max. och verkar inte vara korrekt min. begränsningar är korrekta inställning av eventuell utekompensering är korrekt eventuell SPC-inverkan vid resp. 0 V är rätt inställd 6: (), (SE) TAC AB,

31 Funktionsbeskrivning 7 Funktionsbeskrivning 7. Inledning 7. Regulatorns driftsätt Detta kapitel innehåller en beskrivning av alla funktioner i regulatorn. Sist i varje avsnitt finns en lista med parametrar. Hur du läser av och ställer in parametrarna beskrivs i kapitel 3 "Att använda operatörspanelen". Normalt arbetar regulatorn i tidstyrd drift, dvs veckoprogram och årsprogram som styr hur aggregatet skall gå och vid tvåhastighetsdrift om det styrs mot /-farts eller /-fartsdrift. Regulatorn kan ändras till andra driftsätt (manuell eller från) genom att ändra parameter P 00. Tidstyrd drift, enhastighetsdrift eller /-fart Då veckoprogrammet beordrar /-fartsdrift (enhastighetsdrift) syns /-fartssymbolen och klocksymbolen i teckenfönstret. Tidstyrd drift, /-fart Då veckoprogrammet beordrar /-fartsdrift syns /-fartssymbolen och klocksymbolen i teckenfönstret. Manuell styrning Genom att manuellt bara välja /- eller /-fart ställs regulatorn automatiskt på manuell styrning. Det som syns i teckenfönstret är följande: Handsymbolen till vänster visas i teckenfönstret tillsammans med den valda /- eller /-fartssymbolen. Om manuell styrning sker utifrån yttre kontakt via ingång X eller X visas det genom att handsymbolen och /-farts- eller /-fartssymbolen och blinkar i teckenfönstret. Manuell styrning kan även ske via parameter P 00. Årsprogram Årsprogrammet används för att stänga av aggregatet under längre tidsperioder, till exempel vid långhelger, semester eller skollov. Totalt sex helgperioder kan programmeras upp till ett år i förväg. TAC AB, (SE), 7: (4)

32 Funktionsbeskrivning Då regulatorn är i driftsätt tidstyrd drift och helgperiod inträder syns klocksymbolen i teckenfönstret och aggregatet stoppar. Luftbehandling avstängd Då regulatorn ställs i läge Från syns frånsymbolen i teckenfönstret och aggregatet stoppar. Externt stopp via X och X ger blinkande frånsymbol. Pnr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 00 Tid. Indikering av och val av driftläge. Från, Hand, Auto /- och /-fart. P Veckoprogram /-fart 07-7 Mån-fre, enhastighetsdrift P 3 Veckoprogram /-fart P 5 Årsprogram 6 Val av helgperiod P 6 Helgstart Startdatum för helgperiod som valts ovan P 7 Helgslut Slutdatum för helgperiod som valts ovan Ändring av driftsätt Regulatorns driftsätt ändras av följande funktioner: Operatörspanelen, genom ändring av parameter P 00. Varje ändring måste avslutas med att trycka på enter-knappen för att ändringen ska registreras i regulatorn. Ingången för /-fartsdrift (enhastighetsdrift) (X). Ingången för /-fartsdrift (X). Årsprogrammets helgperioder. Veckoprogrammets driftstider. Prioriteter Driftsätt kan bara ändras av en funktion som har samma eller högre prioritet än den funktion som är orsak till gällande driftsätt. Funktionerna har följande prioritet ( är högsta prioritet):. Driftsätt inställda från regulatorns operatörspanel. Ingång för halvfartsdrift (enhastighetsdrift) X Ingång för helfartsdrift X 3. Årsprogram under tidstyrd drift 4. Veckoprogram under tidstyrd drift Exempel: Årsprogrammet kan inte påverka regleringen om ingången för halvfartsdrift är till. 7: (4), (SE) TAC AB,

33 Funktionsbeskrivning 7.3 Luftbehandling 7.3. Manöver för fläktarna Manöver styrs från det inbyggda tidsprogrammet med separata tider för halv-respektive helfart eller via handstyrning från knappsats. Helfart spärras om utetemperaturen understiger inställd gräns P90. Tiderna för /-fart gäller också för enhastighetsdrift. Det går även att manövrera aggregatet via yttre slutande kontakt mellan M och X för /-fart (enhastighet) och mellan M och X för /-fart eller via en puls på ingång X eller X som aktiverar en inbyggd timerfunktion. Timertiden är ställbar och varje ny tryckning aktiverar timern från 0. Forcerad Från erhålls med handstyrning från knappsats eller samtidig slutning av ingångarna X och X till M. Tidsfördröjning (s) P P Utetemperatur ( C) Fläktarna startar med en ställbar och temperaturstyrd tidsfördröjning mellan fläktarna där FF (frånluftsfläkt) kör igång först och sedan startar TF (tilluftsfläkt). Den här tidsfördröjningen är ställbar (leveransinställning 5 sek) för utetemperatur >= 0 C och ökar därefter linjärt utan brytning med sjunkande utetemperatur. Lutningen bestäms av ställbar tidsfördröjning P 33 (leveransinställning 60 sek) vid 0 C, se figur. En- eller tvåhastighetsfläktar kan styras. För tvåhastighetsfläktar sker omkoppling till helfart med slutning av en digital utgång (K3) som är gemensam för TF och FF. Start sker alltid på halvfart och om helfart är vald sker övergång till helfart först när båda fläktarna varit i drift i 30 sekunder. Vid övergång från helfart till halvfart stoppas båda fläktarna i 0 sekunder, därefter startar FF och efter ytterligare 5 sekunder startar TF. Helfart kan aktiveras via tidsprogrammet, handstyrning från knappsats eller via yttre omkopplare. Notera att för att helfart skall erhållas vid tidsstyrd drift måste både halvfarts- och helfartsprogrammen vara aktiva. TAC AB, (SE), 7:3 (4)

34 Funktionsbeskrivning Värmeåtervinning styrs till 00 % när FF startar och värmeventilens öppningsgrad bestäms av utetemperaturen. Öppningsgraden är 0 % vid utetemperatur >= 0 C och ökar därefter linjärt utan brytning med sjunkande utetemperatur. Lutningen definieras vid 0 C (leveransinställning 50 %). Om utegivare ej är installerad gäller som för 0 C. Vid elvärme gäller samma tidsfördröjning mellan fläktarna men styrsignalen till elbatteriet är 0 % tills TF startar. Regleringen startar när TF startar. P:nr Parameter Min Max Lev inst Ändring Kommentar P 3 Fördröjning start TF vid +0 C 5 sek 300 sek 5 sek P 33 Fördröjning start TF vid 0 C 5 sek 300 sek 60 sek P Veckoprogram /-fart 07-7 mån-fre, enhastighetsdrift P 3 Veckoprogram /-fart P 4 Timer 0 min 300 min 0 min Förlängd drift P 90 Utetemp. spärr /-fart 50 C 0 C 50 C Status Displayen visar de funktioner som är aktiverade med P-nr. När en utsignal är aktivt för aggregatet visas dess symbol på displayen. Följande symboler finns på displayen:! : Larm : Handmanöver + : Värmebatteri : Halvfart, enhast. : Kylbatteri : Helfart + : Värmeåtervinning : Från : Elvärme : Tidsstyrd drift FF : Frånluftsfläkt D X : DX-Kyla TF : Tilluftsfläkt P K : Pump, kylbatteri 7:4 (4), (SE) TAC AB, P V : Pump, värmebatteri

35 Funktionsbeskrivning P:nr Parameter Min Max Lev inst Ändring Kommentar P 8 Utsignal till VVX (%) 0 00 P 9 Utsignal t. värmeventil (%) 0 00 P 0 Utsignal till kylventil (%) 0 00 P Vinterfall/Sommarfall 0 (0/) Bekräftar statusen P Nattkyla 0 (0/) Bekräftar statusen P 3 Avfrostning 0 (0/) Bekräftar statusen 7.3. Temperaturreglering TAC43 konstanthåller temperaturen genom sekvensreglering av värmebatteri, återvinning och kylbatteri, se figur. 00 % kylåtervinning värmebatteri VVX kylbatteri neutralzon 0 % värmebehov kylbehov Vid värmebehov ökar först VVX styrsignalen till 00 % och därefter öppnar ventilen för värmeventilen. Vid kylbehov stänger först värmeventilen, sedan minskas VVX styrsignal till 0 % och först därefter öppnar ventilen till kylbatteriet. VVX och värmereglering reglerar mot samma börvärde, Börvärde värme. Kylbatteriet använder ett separat börvärde Börvärde kyla. Börvärde värme och Börvärde kyla är separat inställbara och skillnaden mellan dem är minst 0,5 C. Ligger temperaturen inom neutralzonen är varken värmebatteri, värmeåtervinning eller kylbatteri inkopplade. Separata värme- och kylbörvärden innebär alltså att tillförsel av värme eller kyla endast sker när verkligt behov föreligger, samtidigt som risken för överlappning mellan stegen elimineras. Vid normaldrift konstanthålles rums- eller tilluftstemperaturen. Val sker med DIP-omkopplare nr (lev.inst tilluftsreglering). Vid rumsregleringen kaskadregleras tilluftstemperaturen som dessutom min.- och max. begränsas. Separata min. begränsningsvärden gäller för värme- respektive kylfall. När rumsreglering väljs kan ytterligare val göras om reglering ska ske från rums- eller frånluftsgivare, med DIP-omkopplare nr. Rumsgivarens värde kan justeras med P 89. TAC AB, (SE), 7:5 (4)

36 Funktionsbeskrivning P:nr Parameter Min Max Lev inst Ändring Kommentar P 0 Bv för tilluftstemperatur Beräknat P 04 Bv för rums-/frånluftstemp Beräknat P 0 Börvärde värme 0 C 50 C 0 C P Börvärde kyla 0 C 50 C C P 6 Min. Bv tilluft värmereg. 0 C 50 C 4 C P 7 Min. Bv tilluft kylreglering 0 C 50 C C P 8 Max. Bv tilluft 0 C 50 C 35 C P 70 Styrverkan rumsregulator 0 P 7 I-tid rumsregulator min 60 min 0 min P 89 Justering av rumsgivare 5 C 5 C 0 C C/ C P 9 Dödzon tilluftreg x0, (5=0,5 C) Utekompensering Om utegivaren inte är installerad faller denna funktion bort och P-nr visas ej. Tillufts-alternativt rumstemperaturbörvärdet kan kompenseras direkt av utetemperaturen. Kompenseringen, som kan vara positiv eller negativ, anger i C hur mycket tillufts- alternativt rums- /frånluftsbörvärdet ska förskjutas. Det finns två kurvor, en för sommar- och en för vinterkompensering. Se figur. Kompensering C 8 Max v.komp. 6 4 Max s.komp Utetemp. ( C) Stopp v.komp. Start v.komp. Start s.komp. Stopp s.komp. Utekompenseringen är inte aktiverad vid leverans. Aktivering sker genom att ställa in önskade kompenseringsvärden i parameterlistan, P 50 för vinterkompensering och P 53 för sommarkompensering. Sommarkompenseringen startar när utetemperaturen överstiger Start sommarkompensering. Maximal kompensering uppnås när utetemperaturen är större än eller lika med Stopp sommarkompensering. 7:6 (4), (SE) TAC AB,

37 Funktionsbeskrivning Vinterkompensering startar när utetemperaturen understiger Start vinterkompensering. Maximal kompensering uppnås när utetemperaturen är mindre än eller lika med Stopp vinterkompensering. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 0 Tilluftstemperatur Mätvärde P 0 Bv för tilluftstemperatur Beräknat P 03 Rumstemperatur Mätvärde P 04 Bv för rums-/frånluftstemp Beräknat P 49 Start vinterkompensering 0 C 0 C 0 C P 50 Max. vinterkompensering 0 C 0 C 0 C P 5 Stopp vinterkompensering 30 C 0 C 0 C P 5 Start sommarkompensering 0 C 50 C 5 C P 53 Max. sommarkompensering 0 C 0 C 0 C P 54 Stopp sommarkompensering 5 C 50 C 40 C Nattvärme Nattvärme aktiveras automatiskt om rumsgivare installeras. Detta gäller även om tilluftsreglering är vald. Vid tvåhastighetsdrift körs fläktarna på helfart. Under natten styrs aggregatet av ett ställbart nattbörvärde Bv- Nattvärme. Aggregatet är normalt avstängt men startas om rumstemperaturen understrider börvärdet, se figur. rumstemperatur C Bv nattvärme tid aggregat till från tid När temperaturen har uppnått nattbörvärdet plus C stoppas aggregatet. Det är valbart att köra enbart TF vid nattvärme. TAC AB, (SE), 7:7 (4)

38 Funktionsbeskrivning Är återluftsspjäll valt gäller 00 % återluft under nattvärmedrift. Med värmeåtervinning är det normaldrift. I båda fallen gäller normala börvärden. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 5 Bv-Nattvärme 0 C 50 C 6 C P 9 FF-stopp vid nattvärme 0 =TF enbart i drift Nattkyla Det kylbehov som krävs under sommartid för att kunna hålla rätt rumstemperatur innebär höga driftskostnader. TAC43 utnyttjar därför även den relativt kalla nattluften till att kyla ner byggnaden. Följden blir att mindre kyla, ibland ingen alls, behöver tillföras dagen därpå och sammantaget har energiuttaget kunnat minskas ner. Nattkyla aktiveras automatiskt om rumsgivare installeras under förutsättning att utetemperaturgivare finns. Detta gäller även om tilluftsreglering är vald. För att uppnå största möjliga verkningsgrad startar inte nattkylan förrän ett antal logiska villkor är uppfyllda.. Sommarperiod gäller.. Återstående tid till nästa normaldrift-period är mindre än inställd tid (lev.inst. 0 tim). 0 blockerar detta villkor. 3. Utetemperaturen är högre än Min. utetemp för nattkyla. 4. Skillnaden mellan rums- och utetemperaturen är >5 C. 5. Rumstemperaturen är >.0 C högre än Bv-Nattkyla. Nattkylan avbryts när rumstemperaturen sjunkit ner till Bv-Nattkyla. När nattkylan är aktiverad, blockeras värmeväxlare och värmebatteri en viss inställbar tid under efterföljande normaldriftsperiod för att förhindra återuppvärmning av byggnaden. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P Nattkyla (status) (0/) P 4 Bv-Nattkyla 0 C 50 C 9 C P 43 Min. utetemperatur för nattkyla 0 C 50 C C P 44 Maxtid till nästa normaldriftsperiod 0 tim 0 tim 0 tim P 45 Blockering Y, Y 0 min 300 min 80 min efter nattkyla 7:8 (4), (SE) TAC AB,

39 Funktionsbeskrivning CO / SPC Funktionen väljs med parameter P 55, 0 = ingen funktion, = SPC och = CO. Inverkan på börvärde ( C) 5,0 4,0 3,0,0,0 0,0 -,0 -,0-3,0-4, SPC-signal (V) Genom att ansluta en extern 0 V DC styrspänning till SPC-ingången kan det aktuella börvärdet förskjutas, se figur. Ingen börvärdesändring ges vid 6 V, men V respektive 0 V ger inställd verkan med eller + tecken. Det innebär att V ger ( ) effekt och 0 V ger (+)-effekt. Dock ger en insignal, som är <.5 V samma verkan som 6 V, det vill säga ingen börvärdesändring. När CO väljs erhålls luftkvalitet genom att mätvärdessignalen 0-0 V från en koldioxidgivare jämförs med ett ställbart börvärde, P 57. Under förutsättning att återluftsreglering inte är vald kopplas helfart in vid detta börvärde och kopplas ur med V minus hysteres. Då återluftsreglering är vald regleras spjället mot öppet uteluftsspjäll med P-funktion. P-bandet beräknas symmetriskt kring börvärdet med +/ V. När insignalen är V lägre än börvärdet börjar spjället att regleras. Exempelvis, om börvärdet är lika med 4 V så börjar spjället att öppna vid 3 V och full styrsignal uppnås vid 5 V insignal. Om inte en markant (5 %) ökning/minskning av CO -halten sker, ändras inte spjällets läge, vilket undviker onödiga ingrepp. Minbegränsningsregulatorn för tilluftstemperaturen begränsar spjällets öppning. Helfart kopplas in vid 0 V styrsignal och kopplas ur med V minus hysteres. Helfart spärras om utetemperaturen understiger inställd gräns P90. TAC AB, (SE), 7:9 (4)

40 Funktionsbeskrivning P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 55 SPC/CO 0 0=ingen funktion, =SPC, = CO P 56 SPC-inverkan vid resp 0V 0 C 3 C 0 C P 57 Bv CO 0 V 0 V 4 V P 93 SPC/CO Insignal 0 V 0 V Mätvärde Återluftspjäll Ute-, åter- och avluftsspjällen regleras mellan en inställbar minsta uteluftsmängd (30 %) och 00 % uteluft. Spjällreglering väljs med DIP-omkopplare nr 3. Spjällregleringens styrsignal är 0 0 V, där 0V är 0 % (stängt utespjäll) och 0 V är 00 % (öppet utespjäll).med parameternummer P 30 väljs reglersekvensen antingen som Ekonomi eller Komfort. Ekonomi styr spjället till min. uteluft först och därefter styrs värmebatteriet. Komfort styr värmebatteriet först och därefter styrs spjället mot min. uteluft. Om Ekonomi har valts gäller följande i kylfall: Om frånluftstemperaturen understiger utetemperaturen med mer än Ekonomigräns startar en ekonomifunktion som styr spjället till full kylåtervinning, det vill säga min. uteluftsläge. Ekonomifunktionen avbryts när frånluftstemperaturen är högre eller lika med utetemperaturen. Saknas givaren faller funktionen bort och P:nr visas ej. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 30 Spjällstyrning, val av funk. 0 0 = Ekonomi, = Komfort P 3 Min. spjälläge 0 % 00 % 30 % P 37 Ekonomigräns ute frånluft 0 C 50 C C Differens för aktivering av kylåtervinning Värmeåtervinning + TAC43 kan reglera alla typer av värmeåtervinning via reglerutgång Y. Reglerstrategi väljs med DIP-omkopplare nr 3 och 4. Styrsignalen är 0 0 V, där 0 V = 0 % återvinning och 0 V =00 % återvinning. Verkningsgradsberäkning sker med temperaturgivare i uteluften, frånluften och avluften enligt formel (nästa sida). Det ges larm vid låg verkningsgrad, men om det saknas någon givare faller funktionen bort och P-nr visas ej. 7:0 (4), (SE) TAC AB,

41 Funktionsbeskrivning T frånluftstemp. T avluftstemp. η = x 00 = (%) T frånluftstemp. T uteluftstemp. Givaren i avluften används dessutom som begränsningsgivare för att förhindra påfrysning på VVX. En separat regulator bevakar temperaturen mot värdet (P 38) och begränsar utsignalen till växlaren om påfrysningsrisk föreligger. Saknas givaren faller funktionen bort och det visas inget P-nr. Finns givaren men begränsning ej önskas ska begränsningsbörvärdet ställas på lägsta inställbara nivå, P 38. Det kan uppstå frostbildning i värmeväxlare som påverkar återvinningsaggregatets verkningsgrad. Därför har TAC43 en inbyggd avfrostningsfunktion som aktiveras genom kortslutning av avluftsgivaren med differenstryckvakt. VVX-signalen regleras då ned mot stängt läge med en separat regulator. Denna regulator strävar efter att hålla min. tilluftstemperatur medan huvudregulatorn fortsätter att styra på värmeventilen efter normalt börvärde. Det innebär att avfrostningsläget kommer att bero på värmebatteriets kapacitet. Avslutas inte avfrostningen inom en ställbar tid (lev.inst 0 min) (0=ej TF stopp) stoppas TF för att snabba upp förloppet. När tryckgivaren bryter fortsätter avfrostningen ytterligare i 3 minuter innan den avbryts. Larm utlöses om inte avfrostningen avslutats inom Max. tillåten avfrostningstid (lev.inst 30 min), se avsnitt om larm. P-nr. Parameter Min. Max. Lev.inst. Ändring Kommentar P 05 Frånluftstemperatur Mätvärde P 07 VVX-verkningsgrad (%) Mätvärde P 08 Avluftstemperatur Mätvärde P 0 Börvärde värme 0 C 50 C 0 C P 8 Utsignal till VVX (%) P 38 Bv vid mintemp av VVX 0 C 0 C 3 C P 39 P-band avfrostningsreg för VVX C 00 C 50 C P 40 I-tid avfrostn.reg. för VVX min 60 min 8 min P 4 Tid TF stopp snabbavfrostning 0 min 30 min 0 min 0 = TF stoppas ej P 4 Max. tillåten avfrostningstid 0 min 60 min 30 min (ger A-larm om överskrides) P 58 P-band tilluftsregulator vid VVX-reglering C 00 C 5 C TAC AB, (SE), 7: (4)

42 Funktionsbeskrivning P 59 I-tid tilluftsregulator min 0 min 4 min vid VVX-reglering Värmebatteri + När värmebehovet inte kan tillgodoses trots att värmeåtervinningsaggregatets regulator ställt in max återvinningsläge, övergår reglersekvensen till regulatorn för värmebatteriet. Värmeventilens styrsignal är 0 V men med DIP-omkopplare nr 7 kan 0 0 V väljas, där (0) V = 0 % är stängd ventil och 0 V = 00 % är öppen ventil. Utgången styrs antingen av tilluftsregulatorn, en min. begränsningsregulator eller en varmhållningsregulator. Öppningsgrad (%) 00,0 90,0 80,0 70,0 60,0 50,0 40,0 30,0 0,0 0,0 P Utetemperatur ( C) Under uppstart av aggregatet öppnar värmeventilen efter utekurva, se figur. Vid övergång från /-fart till /-fart halveras inställt P- band för tilluftsregulatorn. Min. begränsningsregulatorn ser till att returvattnets temperatur hålls ovanför den inställda lägsta temperaturen. Den temperaturen kan dock aldrig ställas lägre än frysvaktstemperaturen plus C. I värmefall regleras värmebatteriet i sekvens med VVX/återluftspjäll. Vid frysfara i värmebatteriet styr frysvaktsgivaren i returen ventilställdonet att öppna. Kvarstår frysrisken stoppas aggregatet och larm ges. När aggregatet stoppas konstanthåller frysvaktsgivaren returvattentemperaturen (varmhållning). 7: (4), (SE) TAC AB,
