1 Systembroschyr All the power you need, whenever and wherever you want.

2 Det tillgängliga produktsortimentet från Victron Energy omfattar: Inverters med ren sinusvåg Kombinerad inverter/laddare Batteriladdare DC-DC Converters/omformare Automatiska omkopplare Gel och AGM batterier Högeffektsgeneratorer Batteritankmätare DC elcentraler Kontroll och distributionspaneler Batteri-isolatorer Landanslutningsanläggningar Systemövervakning och kontroll Fullständiga tekniska detaljer finns tillgängliga på vår hemsida: Världsomspännande service och support Victron har i över 30 års tid stått för service inom den marina sektorn, men också inom fordons- och industriell verksamhet. Tack vare detta har Victron etablerat ett nätverk av handlare och distributörer över hela världen. Vår kundbas är sådan att det är nödvändigt att kunna ge snabb och kompetent lokal service och detta speglas av de möjligheter vi har inom vårt supportnätverk. Vår flexibla inställning till att ge support och vår snabba returservice för reparationer är marknadsledande. Det finns oräkneliga exempel på Victron-produkter som under årtionden fungerat pålitligt under de mest krävande förhållanden. Denna nivå av pålitlighet kombinerad med den högsta nivån av tekniskt kunnande betyder att Victron Energy erbjuder de allra mest prisvärda produkterna som finns tillgängliga.

3 Introduktion Hur långt du än reser, är det nödvändigt att ha en pålitlig strömkälla för att ge den bästa komforten ombord. Detta blir än mer påtagligt när du är på avlägsna platser, där elförsörjningen är mindre pålitlig. Nu kan du njuta av en het dusch eller en kall drink närhelst och varhelst du vill, utan att bekymra dig om var din el kommer ifrån. Victron Energy erbjuder en komplett omfattning av elsystem, designade för att möta en mängd olika behov. Våra system erbjuder den idealiska lösningen för ditt specifika strömbehov - från små skutor till stora segelbåtar, husbilar, bruksfordon eller för industrin. Denna broschyr innehåller detaljer om våra sex bassystem. Beroende dina behov, kan användandet av ström variera, så vart och ett av dessa system kan anpassas för att möta dina specifika krav. All ström du behöver, närhelst och varhelst du vill. Om Victron Energy Med över 30 års erfarenhet, har Victron Energy skapat ett anseende som saknar motstycke, när det gäller teknisk innovation, pålitlighet och kvalitet. Victron Energy är världsledande i fråga om att tillhandahålla självförsörjande strömkällor. Våra produkter är gjorda för att klara de mest krävande situationer som olika fartyg - både fritidsbåtar och handelsfartyg - kan råka ut för. Våra kunder finns också inom många andra industriella eller kommersiella områden. Vårt produktomfång inkluderar inverters med ren sinusvåg, kombinerade inverters/laddare, batteriladdare, DC-DC Converters/omformare, automatiska omkopplare, Gel och AGM batterier, högeffektsgeneratorer, batteritankmätare, DC elcentraler, kontroll och distributionspaneler, batteri-isolatorer, landanslutningsanläggningar, kompletta nätverkslösningar och många andra uppfinningsrika lösningar.

4 B+ Charger Inverter next (3 sec.) reset amphours Compact System med standardövervakning 3kVA (13A)-kapacitet MultiPlus Compact MultiPlus fjärrkontrollpanel BMV 501- batteritankmätare PHOENIX MULTI CONTROL boost 8 24 equalize on charger only shore current limiter off BMV-501 battery monitor - SETUP + AC nät Varmvattenberedare (10A) Skiljerelä Microvågsugn (6A) phoenix MultiPlus compact 12/1600/70 Kylskåp (1A) TV / DVD (1A) 25A/30mA jordfelsbrytare Dator (1A) Kaffebryggare (8A) Landström (6A) Hårtork (8A) El-verktyg (2A) Högeffekts generator Cyrix batteriseparator DC nät Startmotor Spänningsgivare DC Säkringscentral Kabinlampor Vattenpumpar Temperaturgivare Navigationsutrustning Länspumpar Startbatteri 12V/80Ah Förbrukningsbatteri 12V/ 300Ah (2 x x12v 150Ahr) Dusch/toalettpumpar

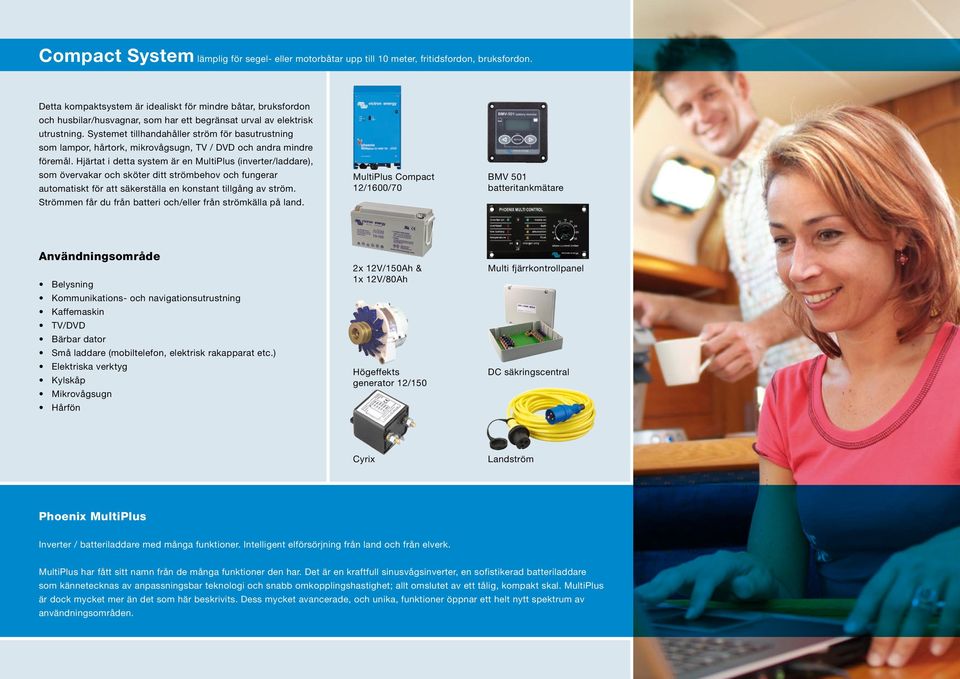

5 Compact System lämplig för segel- eller motorbåtar upp till 10 meter, fritidsfordon, bruksfordon. Detta kompaktsystem är idealiskt för mindre båtar, bruksfordon och husbilar/husvagnar, som har ett begränsat urval av elektrisk utrustning. Systemet tillhandahåller ström för basutrustning som lampor, hårtork, mikrovågsugn, TV / DVD och andra mindre föremål. Hjärtat i detta system är en MultiPlus (inverter/laddare), som övervakar och sköter ditt strömbehov och fungerar automatiskt för att säkerställa en konstant tillgång av ström. Strömmen får du från batteri och/eller från strömkälla på land. MultiPlus Compact 12/1600/70 BMV 501 batteritankmätare Användningsområde Belysning Kommunikations- och navigationsutrustning Kaffemaskin TV/DVD Bärbar dator Små laddare (mobiltelefon, elektrisk rakapparat etc.) Elektriska verktyg Kylskåp Mikrovågsugn Hårfön 2x 12V/150Ah & 1x 12V/80Ah Högeffekts generator 12/150 Multi fjärrkontrollpanel DC säkringscentral Cyrix Landström Phoenix MultiPlus Inverter / batteriladdare med många funktioner. Intelligent elförsörjning från land och från elverk. MultiPlus har fått sitt namn från de många funktioner den har. Det är en kraftfull sinusvågsinverter, en sofistikerad batteriladdare som kännetecknas av anpassningsbar teknologi och snabb omkopplingshastighet; allt omslutet av ett tålig, kompakt skal. MultiPlus är dock mycket mer än det som här beskrivits. Dess mycket avancerade, och unika, funktioner öppnar ett helt nytt spektrum av användningsområden.

6 B+ Charger Inverter next (3 sec.) reset amphours Comfort System 7 kva (30A)-kapacitet Isolationstransformator MultiPlus Multi Duo Control BMV 501- batteritankmätare PHOENIX MULTI CONTROL 6 boost BMV-501 battery monitor AC nät on charger only off shore current limiter - SETUP + Varmvattenberedare (10A) Skiljerelä Microvågsugn (6A) isolation transformer phoenix multi plus 12/3000/120 Kylskåp(1A) TV / DVD (1A) Jordning 32A/30mA jordfelsbrytare Induktionsspishäll Landström (16A) Automatisk omkopplare elverk/land Kaffebryggare (8A) Hårtork (8A) El-verktyg (2A) Högeffekts generator Cyrix batteriseperator DC nät Startmotor DC säkringscentral Kabinlampor Elverk 230V/50Hz 4kVA Spänningsgivare Startbatteri 12V/80Ah Förbrukningsbatteri 12V/400Ah (2 x 12 V 200Ahr) Vattenpumpar Navigationsutrustning Länspumpar Dusch/toalettpumpar

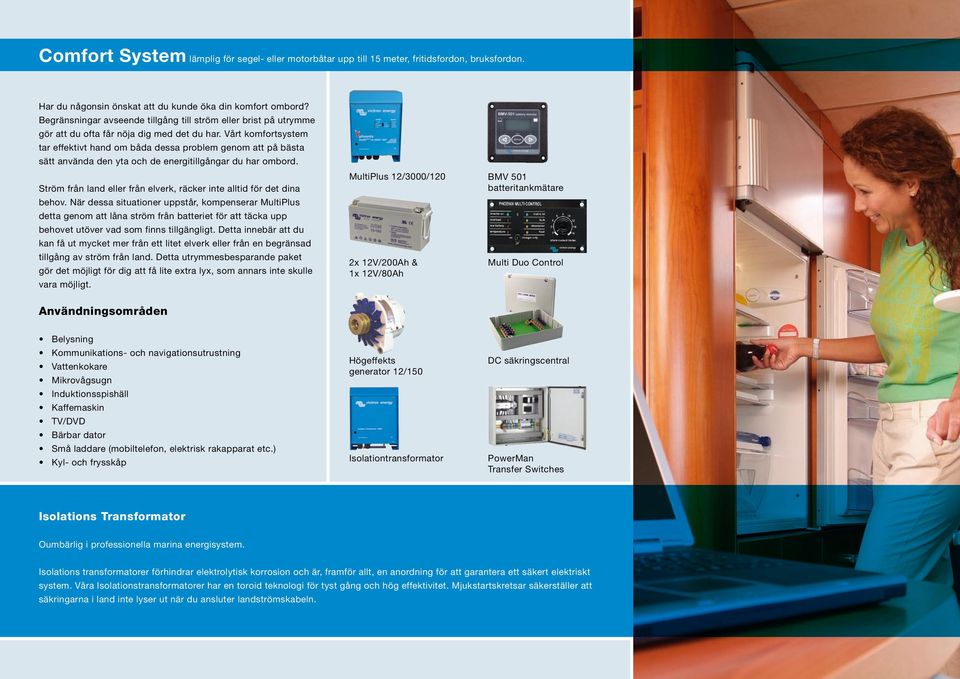

7 Comfort System lämplig för segel- eller motorbåtar upp till 15 meter, fritidsfordon, bruksfordon. Har du någonsin önskat att du kunde öka din komfort ombord? Begränsningar avseende tillgång till ström eller brist på utrymme gör att du ofta får nöja dig med det du har. Vårt komfortsystem tar effektivt hand om båda dessa problem genom att på bästa sätt använda den yta och de energitillgångar du har ombord. Ström från land eller från elverk, räcker inte alltid för det dina behov. När dessa situationer uppstår, kompenserar MultiPlus detta genom att låna ström från batteriet för att täcka upp behovet utöver vad som finns tillgängligt. Detta innebär att du kan få ut mycket mer från ett litet elverk eller från en begränsad tillgång av ström från land. Detta utrymmesbesparande paket gör det möjligt för dig att få lite extra lyx, som annars inte skulle vara möjligt. MultiPlus 12/3000/120 BMV 501 batteritankmätare 2x 12V/200Ah & 1x 12V/80Ah Multi Duo Control Användningsområden Belysning Kommunikations- och navigationsutrustning Vattenkokare Mikrovågsugn Induktionsspishäll Kaffemaskin TV/DVD Bärbar dator Små laddare (mobiltelefon, elektrisk rakapparat etc.) Kyl- och frysskåp Högeffekts generator 12/150 Isolationtransformator DC säkringscentral PowerMan Transfer Switches Isolations Transformator Oumbärlig i professionella marina energisystem. Isolations transformatorer förhindrar elektrolytisk korrosion och är, framför allt, en anordning för att garantera ett säkert elektriskt system. Våra Isolationstransformatorer har en toroid teknologi för tyst gång och hög effektivitet. Mjukstartskretsar säkerställer att säkringarna i land inte lyser ut när du ansluter landströmskabeln.

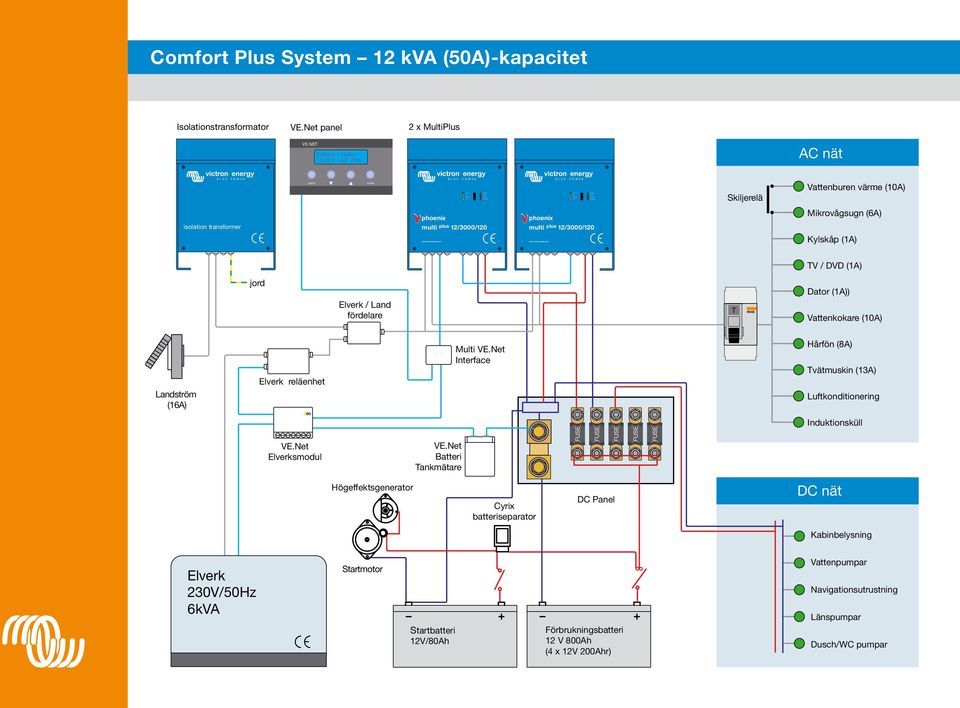

8 Comfort Plus System 12 kva (50A)-kapacitet Isolationstransformator VE.Net panel 2 x MultiPlus VE.NET Battery 1 status 13.25V +5A 78% AC nät back enter Skiljerelä Vattenburen värme (10A) isolation transformer phoenix multi plus 12/3000/120 phoenix multi plus 12/3000/120 Mikrovågsugn (6A) Kylskåp (1A) TV / DVD (1A) jord Elverk / Land fördelare Dator (1A)) Vattenkokare (10A) Landström (16A) Elverk reläenhet Multi VE.Net Interface Hårfön (8A) Tvätmuskin (13A) Luftkonditionering Induktionsküll VE.Net Elverksmodul VE.Net Batteri Tankmätare Högeffektsgenerator Cyrix batteriseparator DC Panel DC nät Kabinbelysning Elverk 230V/50Hz 6kVA Startmotor Startbatteri 12V/80Ah Förbrukningsbatteri 12 V 800Ah (4 x 12V 200Ahr) Vattenpumpar Navigationsutrustning Länspumpar Dusch/WC pumpar

9 Comfort Plus System lämplig för segeleller motorbåtar upp till 20 meter, stora husbilar, större bruks- och specialfordon. Comfort Plus systemet har konstruerats för att tillgodose elbehovet på större båtar, motorbåtar och specialfordon. Den tillgängliga energin är på totalt 12 kva (när man använder ström från land eller elverk med Inverters i Power Assist-läge) med en absolut topp på 16 kva. Energin tillhandahålls genom ett kraftfullt elverk och 2 st MultiPlus. På detta vis kan systemet tillhandahålla ström för en mängd olika användningsområden, som ger dig möjlighet att njuta av samma bekvämligheter som du har hemma. Den unika kraftförstärkaren till strömmen från land och från elverk, ger en kompletterande kraft vid behov av uttag av toppeffekt. Så även om du är inkopplad på begränsad landström, kan du använda all din utrustning som du behöver utan att använda elverket. Användningsområden 2x MultiPlus 12/3000/120 4x 12V/200Ah & 1x 12V/80Ah Multi Duo Control VE.Net contol & monitoring panel Belysning Kommunikations- och navigationsutrustning Vattenkokare Kök innehållande elektrisk spis med 4 värmezoner, mikrovågsugn/kombinationsugn, kyl- och frysskåp, tvättmaskin/torktumlare. Kaffemaskin TV/DVD Multimedia PC Små laddare (mobiltelefon, elektrisk rakapparat etc.) Mindre luftkonditioneringssystem PowerMan Transfer Switches Högeffekts generator 12/150 DC säkringscentral Isolationtransformator VE.Net total energikontroll VE.Net representerar den allra bästa övervakningen och kontrollen av ditt energisystem. VE.Net ger en totalt integrerad lösning och innehåller följande komponenter: VE.Net panel display och interface panel Batteritankmätare övervakningsmodul för ett fullt fungerande batteri (ett obegränsat antal batteritankmätare kan anslutas till nätverket). Elverkskontroll full övervakning och kontroll över ditt elverk, inklusive autostart/stopfunktionen. Anslutningsmodul ger full tillgång till systemstatus och fjärrkontroll via Internet. Denna modul ger också en detaljerad geografisk positionsangivelse. VE.Net kan också integreras med ett obegränsat antal andra anordningar, inklusive PC ombord, system för strömdistribution och larmsändare. Det är bara din fantasi som sätter gränserna för vad som är möjligt.

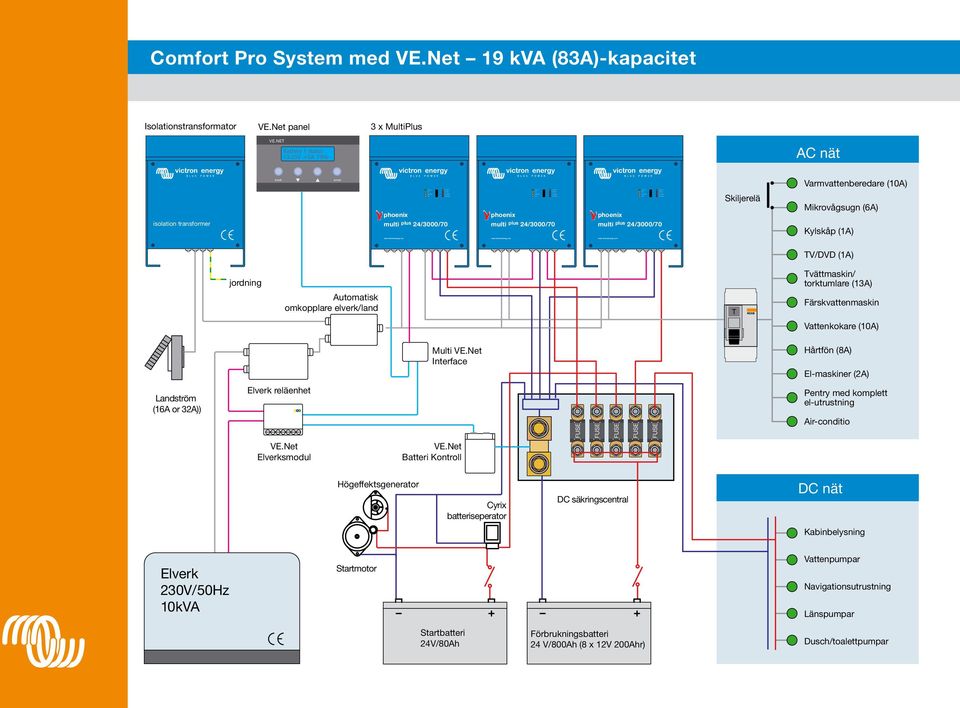

10 Comfort Pro System med VE.Net 19 kva (83A)-kapacitet Isolationstransformator VE.Net panel 3 x MultiPlus VE.NET Battery 1 status 13.25V +5A 78% AC nät isolation transformer back enter phoenix multi plus 24/3000/70 phoenix multi plus 24/3000/70 phoenix multi plus 24/3000/70 Skiljerelä Varmvattenberedare (10A) Mikrovågsugn (6A) Kylskåp (1A) TV/DVD (1A) jordning Automatisk omkopplare elverk/land Tvättmaskin/ torktumlare (13A) Färskvattenmaskin Vattenkokare (10A) Multi VE.Net Interface Hårtfön (8A) El-maskiner (2A) Landström (16A or 32A)) Elverk reläenhet Pentry med komplett el-utrustning Air-conditio VE.Net Elverksmodul VE.Net Batteri Kontroll Högeffektsgenerator Cyrix batteriseperator DC säkringscentral DC nät Kabinbelysning Elverk 230V/50Hz 10kVA Startmotor Vattenpumpar Navigationsutrustning Länspumpar Startbatteri 24V/80Ah Förbrukningsbatteri 24 V/800Ah (8 x 12V 200Ahr) Dusch/toalettpumpar

11 Comfort Pro System lämplig för Segel- och motorbåtar upp till 25 meter Energi utan kompromiss Comfort Pro-systemet erbjuder all den komfort du kan tänka dig... och mer: luftkonditionering, värme, varmt och kallt rinnande vatten, musik- och TV-underhållning, induktionsspis etc. Comfort Pro-systemet har utformats speciellt för att tillgodose energibehoven för större fartyg. Ett kraftfullt elverk och ett par MultiPlus (inverter/laddare) ger dig garanterat den ström du behöver, även vid perioder av toppförbrukning, genom att MultiPlus tar den extra ström som behövs från batteribanken. Därigenom kan du och dina gäster få maximal komfort ombord. Användningsområden 3x MultiPlus 24/3000/70 8x 12V/200Ah & 2x 12V/80Ah Multi Duo Control VE.Net contol & monitoring panel Belysning Kommunikations- och navigationsutrustning Fullständig luftkonditionering Utökad köksenhet med elektrisk spishäll med 4 värmezoner, konventionell ugn/grill, mikrovågsugn, diskmaskin, kyl- och frysskåp. TV / DVD Underhållning / ljud- och bild Bärbar dator Tvättmaskin / torktumlare Vattenkokare PowerMan Transfer Switches Högeffekts generator 24/140 DC säkringscentral Isolationtransformator PowerMan Överföringsomkopplare Idealisk för att bygga upp en avbrottsfri strömförsörjning med flera parallella Multis.

12 next (3 sec.) reset amphours Indicatie led Indicatie led Indicatie led Comfort Worldproof System 6 kva (30A)-kapacitet Charger Remote Panel BMV 501- batteritankmätare Phoenix Charger 2 x Phoenix Inverters PHOENIX CHARGER CONTROL % Mains on % Boost % Absorption % Float shore current limiter BMV-501 battery monitor - SETUP + AC nät Varmvattenberedare (10A) Mikrovågsugn (6A) Phoenix Charger 24/25 Phoenix Inverter 24/3000 Phoenix Inverter 24/3000 Landström (90-250VAC - 50/60Hz) jordfelsbrytare 32A/30mA Kylskåp (1A) TV / DVD (1A) Induktionsspishäll (13A) DC Generator Kaffebryggare (8A) Hårtork (8A) El-maskiner (2A) Electri Galley D- D+ DF B- B+ Högeffektsgenerator Cyrix batteriseperator DC säkringscentral DC nät Kabinlampor Vattenpumpar Navigationsutrustning Länspumpar Startbatteri 24V/80Ah Förbrukningsbatteri 24 V/600Ah (6 x 12V 200Ahr) Dusch/toalettpumpar Startmotor

13 Comfort Worldproof System lämplig för båtar/motorbåtar upp till 20 meter Med vårt Comfort Worldproof-system är du inte längre beroende av den strömkapacitet och vilken spänningsstorlek som finns i land oavsett var i världen du befinner dig. Detta system klarar riktigt stora strömförbrukande apparater, så som spis eller luftkonditionering, tillsammans med ett fullt sortiment av de vanliga elektriska apparaterna. Huvudströmkällan är en DC elverk som tillhandahåller ström för både batteriladdning och ett antal kraftfulla inverters. När du ansluter din el till en strömkälla i land, använder batteriladdaren - som har automatisk spänningsavkänning den ström som finns tillgänglig för underhåll av batteriet. En kapacitet om 6 kva finns att tillgå dygnet runt, var i världen du än befinner dig i en ensligt belägen vik eller i en marina. Det förträffliga med detta paket är dess enkelhet och att det är så lätt att använda. Kapaciteten kan lätt ökas, genom att lägga till ytterligare kraft från intverter och/eller laddare, för sann frihet utan kompromisser även på de största fartygen. 2x Phoenix Inverter 24/3000 6x 12V/200Ah & 1x 24V/80Ah BMV 501 batteritankmätare Phoenix Charger Control Användningsområden Belysning Kommunikations- och navigationsutrustning Elektriskt kök TV/DVD Underhållning/ljud och bild Bärbar dator Tvättmaskin/torktumlare Högeffekts generator 24/140 Phoenix Charger 24/25 Landström DC säkringscentral Adaptiv 4-stegsladdning En Phoenix Charger eller MultiPlus kan visa hur mycket energi som finns kvar i batteriet i början av varje cykel. Laddningsparametrarna anpassas därefter för att leverera exakt det som behövs; varken mer eller mindre. Denna process säkerställer en snabb och komplett laddning utan att orsaka skador på grund av överladdning. Korrekt laddade batterier håller mycket längre och ger dessutom mer användbar energi.

14 Avbrottsfri strömkälla för industriell verksamhet BMV 501- batteritankmätare MultiPlus BMV-501 battery monitor AC nät - next SETUP + Process Kontroll (3 sec.) reset amphours Säkerhetssystem phoenix multi plus 24/3000/70 Matning till systemskydd Nödljus Matning av nätspänning 16A/30mA jordfelsbrytare Känslig utrustning Kommunikationssystem Batteribank 24V/400Ah (4 x 12V 200Ahr)

15 Avbrottsfri strömkälla för industriell verksamhet Teknisk utrustning och tekniska processer behöver, av självklara skäl, en tillförlitlig och säker strömkälla för garanterad funktion. Strömavbrott kan bli kostsamma eller farliga - och ofta både och. Det industriella systemet som Victron erbjuder, tillhandahåller en kostnadseffektiv lösning för en säker strömkälla. I händelse av strömavbrott, tar systemet automatiskt över strömförsörjningen så att produktionen kan fortsätta som vanligt utan störningar. MultiPlus 24/3000/70 BMV 501 batteritankmätare Detta fungerar lika bra som andra system som är specialbyggda för en specifik användning eller process. Parallell anslutning för ökad kapacitet och 3-fas konfiguration gör det möjligt att ta hand om en mängd olika situationer. Det finns även alternativ för fjärrövervakning och -kontroll samt för signaler vid alarm och vissa mätvärden. Anslutning genom VEConfigure tillåter systemet att ändras och justeras för att passa varje specifikt behov. 4x 12V/200Ah Användningsområden Processkontroll Säkerhetssystem Nödbelysning Känslig utrustning Kommunikationssystem Trafikljus VEConfigure set-up software För att kunna göra fininställning av din MultiPlus, finns PC-programmet VEConfigure software. Denna mjukvara ger möjlighet att enkelt justera parametrar för att kontrollera särskilda egenskaper, t.ex. batteriladdarens karaktär, eller för att arbeta med portabla elverk. Detta kraftfulla verktyg bör inte alla handskas med, så diskutera med din distributör på vilket sätt du bäst kan få tillgång till denna resurs.

16 Energy Unlimited. Victron Energy B.V. / De Paal JG Almere / The Netherlands Phone: +31 (0) Fax: +31 (0) sales@victronenergy.com Det som kan åstadkommas med parallell anslutning och PowerAssist är verkligen häpnadsväckande. Alla möjligheter att optimera användningen av energiresurser har undersökts och finns presenterade i boken Energy Unlimited finns även på Svenska med namnet Fristående Elkraft. Denna bok finns för gratis nedladdning på Du kan också beställa boken och få den skickad till dig utan kostnad. Boken tillhandahåller detaljer om effektivt handhavande av batterier, hur man använder MultiPlus under olika omständigheter och många fler praktiska råd om energisystem i allmänhet.
