2 Rent, säkert och svängbart upp till 180 : Bandtransportsystem SICON Bandtransportören SICON är ett slutet system från upptagnings- till avstjälpningssplatsen och uppfyller mycket höga krav på svängbarhet, låg energiförbrukning och miljösäkerhet. ContiTech Conveyor Belt Group Vi tillverkar transportband av textil- och stållinor, specialprodukter och servicematerial för bergsindustrin, maskin- och anläggningsindustrin och många andra industrigrenar. I Northeim-fabriken, en av världens modernaste produktionsanläggningar, tillverkar vi ett komplett program för alla typer av transportuppgifter. Vi levererar till handeln, OEM-tillverkare och verksamhetsutövare. Keep on running Konceptet SICON Transportband är mycket flexibla och kan anpassas till varje installationsplats. Banden kan utan problem svängas runt hörn och kanter och med en mindre kurvradie än 1 meter. Därigenom är det även möjligt att lägga banden som serpentinvägar och på så sätt lösa stora höjdskillnader på trånga utrymmen. Påsen är dammtät även på returparten. Därigenom skyddas transportbandet och miljöbelastningen undviks. Längs med bandets transportsträcka kan flera upptagningsoch avlämningsställen installeras. God svängbarhet utan avstjälpningsplatser

3 Kan användas i många olika tillämpningar q Byggindustrin q Energileverantörer q Cellulosaindustrin q Stål-/metallindustrin q Bergsindustrin/dagbrott q Livsmedelsindustin q Processindustrin De viktigaste fördelarna q Klarar stora höjdskillnader i trånga utrymmen q Undviker avstjälpningsplatser genom god svängbarhet q Ingen nedsmutsning tack vare den slutna returparten q Banden kan lastas i bägge riktningarna; Både tur- och returparten kan användas för transportbanor och kan vid behov gå olika vägar q Förhindrar dammemissioner q Skyddar ömtåliga material q Enkelt och flexibel installation i befintliga byggnader q Mindre platsbehov q Lutningsvinkel på upp till 35 q Minskar dragkraften genom att flera drivstationer används (i kurvor med minst 90 omslutning) q Självrengörande transportband q Kan transportera lasten genom 180 -kurvor med mindre radie än 1 m q Tilllåter många upptagnings- och avstjhälpningspunkter längs banan q Jämn belastning och snabb acceleration

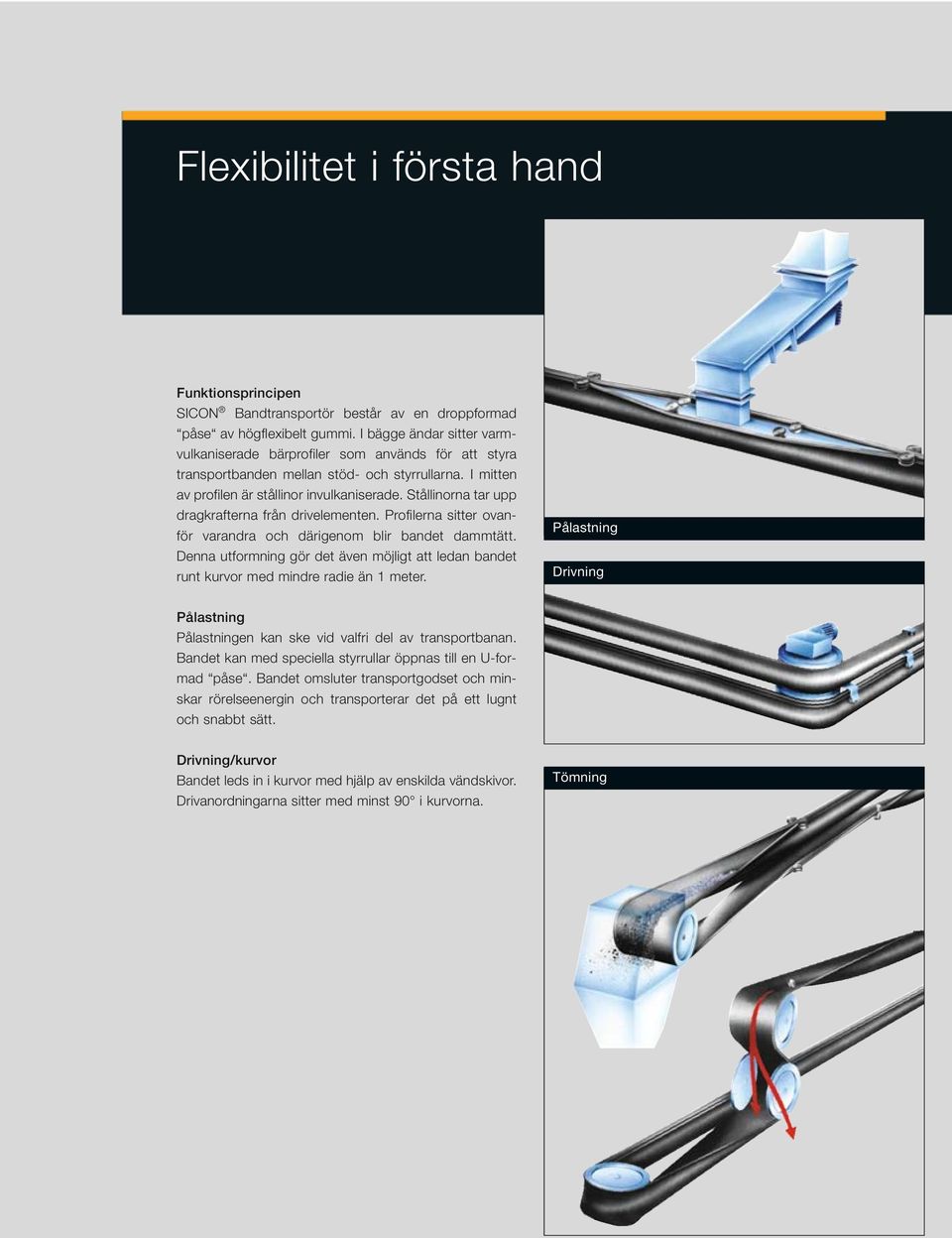

4 Flexibilitet i första hand Funktionsprincipen SICON Bandtransportör består av en droppformad påse av högflexibelt gummi. I bägge ändar sitter varmvulkaniserade bärprofiler som används för att styra transportbanden mellan stöd- och styrrullarna. I mitten av profilen är stållinor invulkaniserade. Stållinorna tar upp dragkrafterna från drivelementen. Profilerna sitter ovanför varandra och därigenom blir bandet dammtätt. Denna utformning gör det även möjligt att ledan bandet runt kurvor med mindre radie än 1 meter. Pålastning Drivning Pålastning Pålastningen kan ske vid valfri del av transportbanan. Bandet kan med speciella styrrullar öppnas till en U-formad påse. Bandet omsluter transportgodset och minskar rörelseenergin och transporterar det på ett lugnt och snabbt sätt. Drivning/kurvor Bandet leds in i kurvor med hjälp av enskilda vändskivor. Drivanordningarna sitter med minst 90 i kurvorna. Tömning

5 Tömning Vid avstjälpning öppnas bandet gradvis och övergår från droppform till en platt horisontell yta. Det transporterade materialet faller ur när bandet passerar över brytskivorna. Ingen avstrykare behövs. Efter tömningen stängs brandet gradvis och återfår sin ursprungliga droppform. q Lodrät styrrulle q Två invulkaniserade stållinor med gemensam axel för extremt små radier q Två profiler som förs genom styroch stödrullarna q En skålformad del av transportbandet som bär transportgodset q Lutade stödrullar som trycker ihop transportbandet

6 Bandtransportsystem SICON många användningsområden Standardprogrammet SICON 100 SICON 1000 Profilstorlek på ca 30 x 30 mm Skivdiameter: mm Bandets bredd i ovikt tillstånd (mm) Transportkapacitet vid 1,5 m/s (m 3 /h) Profilstorlek på ca 50 x 50 mm Skivdiameter: mm Bandets bredd i ovikt tillstånd (mm) Transportkapacitet vid 3 m/s (m 3 /h) bara lätta material bara lätta material För hög transportkapacitet, långa transportanläggningar och hög belastning Transporterade material i olika branscher Byggindustrin Energiindustrin Cellulosa- Stål-/ Bergsindustrin/ Livsmedels- Processindustrin metallindustrin dagbrott industrin* industrin Gips Kalk Lera Sand Sten Torra blandningar Cement Aska Bränntorv Gips Flis Kalk Kol Återvunna material Flis Kaolin Massa Returpapper Salt Malm Gjuterisand Kol Metallkoncentrat Slagg Malm Malsten Mineraler Sand Restprodukter Råmaterial Fiskmjöl Fiskmat Flingor Pellets Kemikalier Färdiga produkter (pulver, granulat) Mineraler *Användning och lämplighet enligt specifikation på begäran Enkelt att lasta på ömtåliga material Skonsam transport tack vare det slutna utförandet

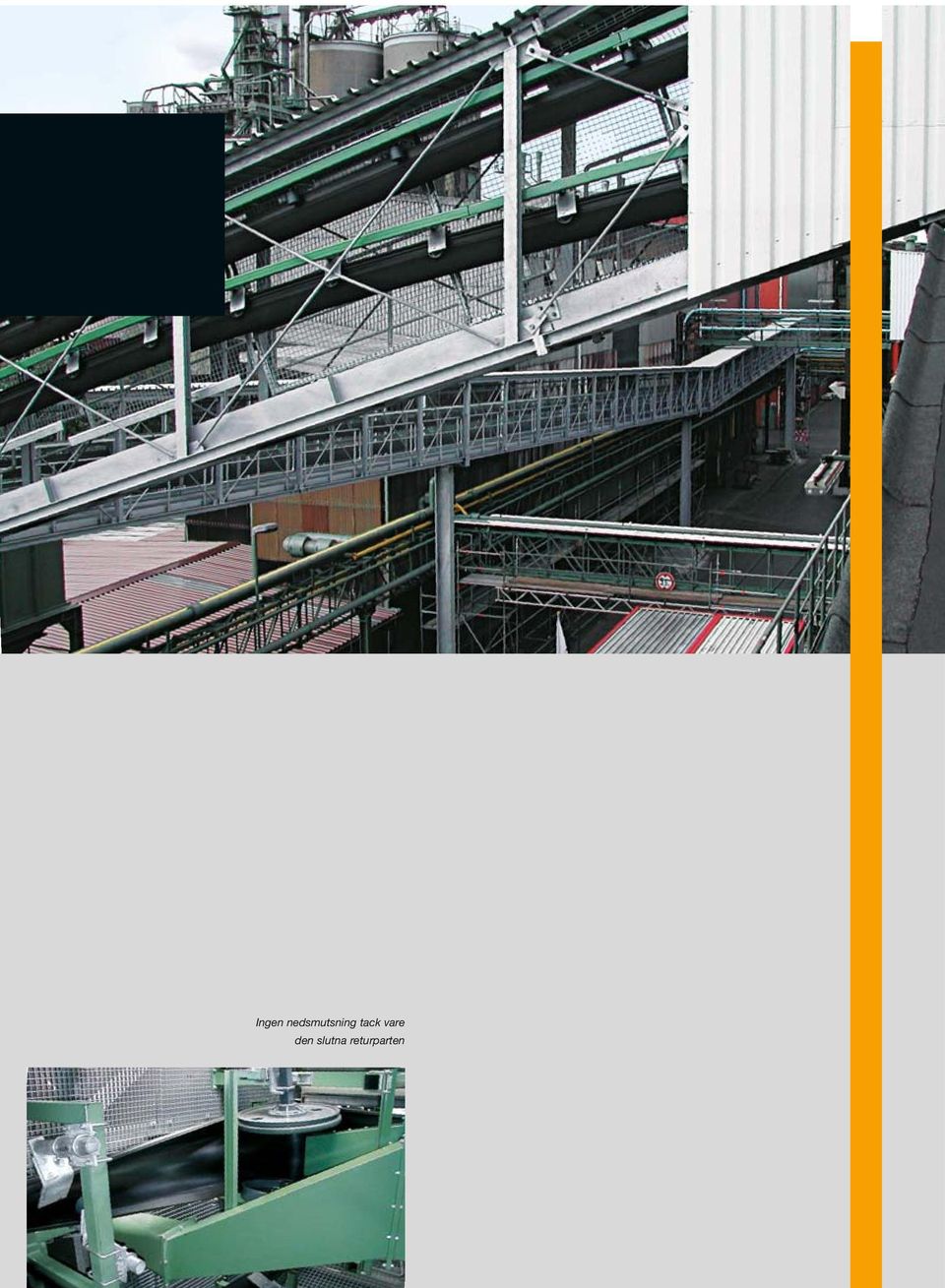

7 Ingen nedsmutsning tack vare den slutna returparten
