1 Total Kontroll, Enkelt och Förfinat FURUNO ELECTRIC CO., LTD. Nishinomiya, Hyogo, Japan FURUNO DANMARK A/S Hvidovre, Denmark FURUNO NORGE A/S Ålesund, Norway FURUNO SVERIGE AB Västra Frölunda, Sweden FURUNO POLSKA Sp. Z o.o. Gdynia, Poland FURUNO EURUS LLC St. Petersburg, Russian Federation Specifikationerna kan ändras utan förvarning

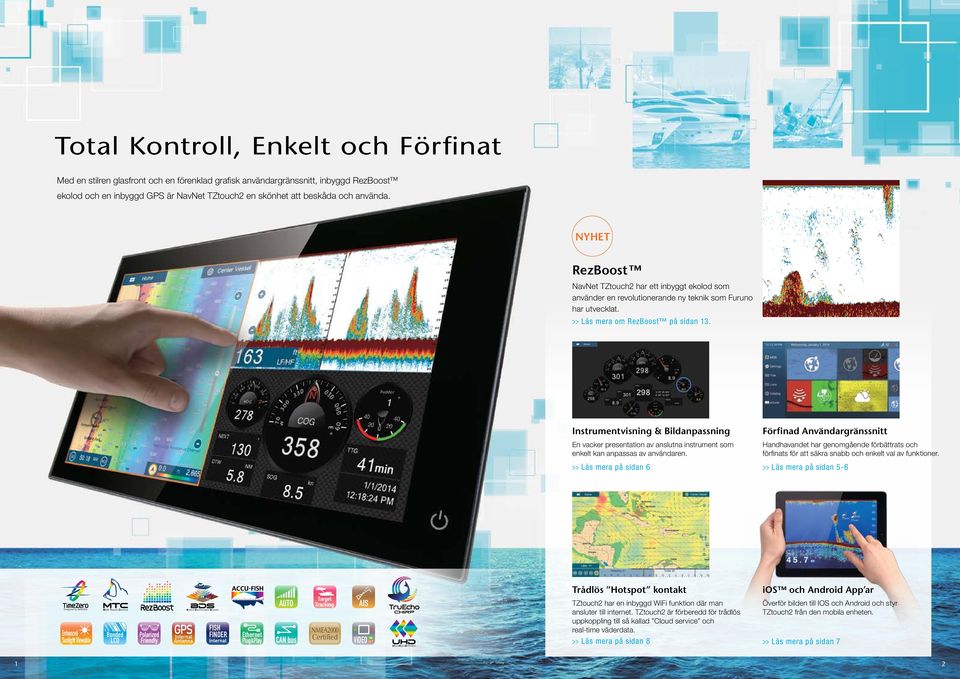

2 Total Kontroll, Enkelt och Förfinat Med en stilren glasfront och en förenklad grafisk användargränssnitt, inbyggd RezBoost ekolod och en inbyggd GPS är NavNet TZtouch2 en skönhet att beskåda och använda. NYHET RezBoost NavNet TZtouch2 har ett inbyggt ekolod som använder en revolutionerande ny teknik som Furuno har utvecklat. >> Läs mera om RezBoost på sidan 13. Instrumentvisning & Bildanpassning Förfinad Användargränssnitt En vacker presentation av anslutna instrument som enkelt kan anpassas av användaren. Handhavandet har genomgående förbättrats och förfinats för att säkra snabb och enkelt val av funktioner. >> Läs mera på sidan 6 >> Läs mera på sidan 5-6 Enhanced Sunlight Viewable Bonded LCD Polarized Friendly Internal Antenna FISH FINDER Plug&Play AUTO Target Tracking NMEA2000 Certified AIS VIDEO IN OUT Trådlös Hotspot kontakt TZtouch2 har en inbyggd WiFi funktion där man ansluter till internet. TZtouch2 är förberedd för trådlös uppkoppling till så kallad Cloud service och real-time väderdata. >> Läs mera på sidan 8 ios och Android App ar Överför bilden till IOS och Android och styr TZtouch2 från den mobila enheten. >> Läs mera på sidan 7 1 2

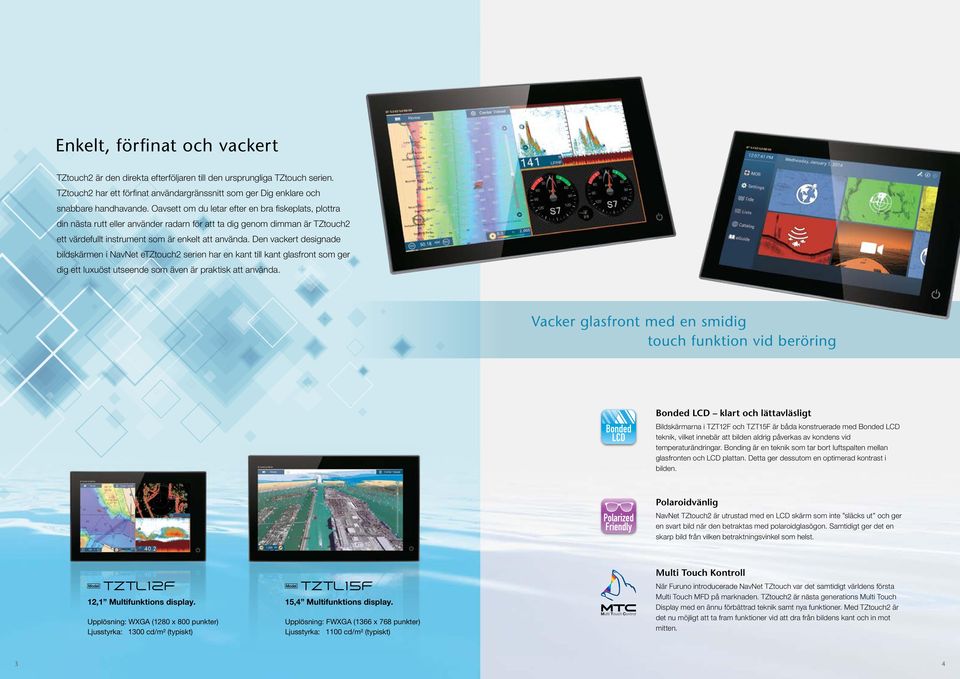

3 Enkelt, förfinat och vackert TZtouch2 är den direkta efterföljaren till den ursprungliga TZtouch serien. TZtouch2 har ett förfinat användargränssnitt som ger Dig enklare och snabbare handhavande. Oavsett om du letar efter en bra fiskeplats, plottra din nästa rutt eller använder radarn för att ta dig genom dimman är TZtouch2 ett värdefullt instrument som är enkelt att använda. Den vackert designade bildskärmen i NavNet etztouch2 serien har en kant till kant glasfront som ger dig ett luxuöst utseende som även är praktisk att använda. Vacker glasfront med en smidig touch funktion vid beröring Bonded LCD Bonded LCD klart och lättavläsligt Bildskärmarna i TZT12F och TZT15F är båda konstruerade med Bonded LCD teknik, vilket innebär att bilden aldrig påverkas av kondens vid temperaturändringar. Bonding är en teknik som tar bort luftspalten mellan glasfronten och LCD plattan. Detta ger dessutom en optimerad kontrast i bilden. Polarized Friendly Polaroidvänlig NavNet TZtouch2 är utrustad med en LCD skärm som inte släcks ut och ger en svart bild när den betraktas med polaroidglasögon. Samtidigt ger det en skarp bild från vilken betraktningsvinkel som helst. 12,1 Multifunktions display. Upplösning: WXGA (1280 x 800 punkter) Ljusstyrka: 1300 cd/m2 (typiskt) 15,4 Multifunktions display. Upplösning: FWXGA (1366 x 768 punkter) Ljusstyrka: 1100 cd/m2 (typiskt) Multi Touch Kontroll När Furuno introducerade NavNet TZtouch var det samtidigt världens första Multi Touch MFD på marknaden. TZtouch2 är nästa generations Multi Touch Display med en ännu förbättrad teknik samt nya funktioner. Med TZtouch2 är det nu möjligt att ta fram funktioner vid att dra från bildens kant och in mot mitten. 3 4

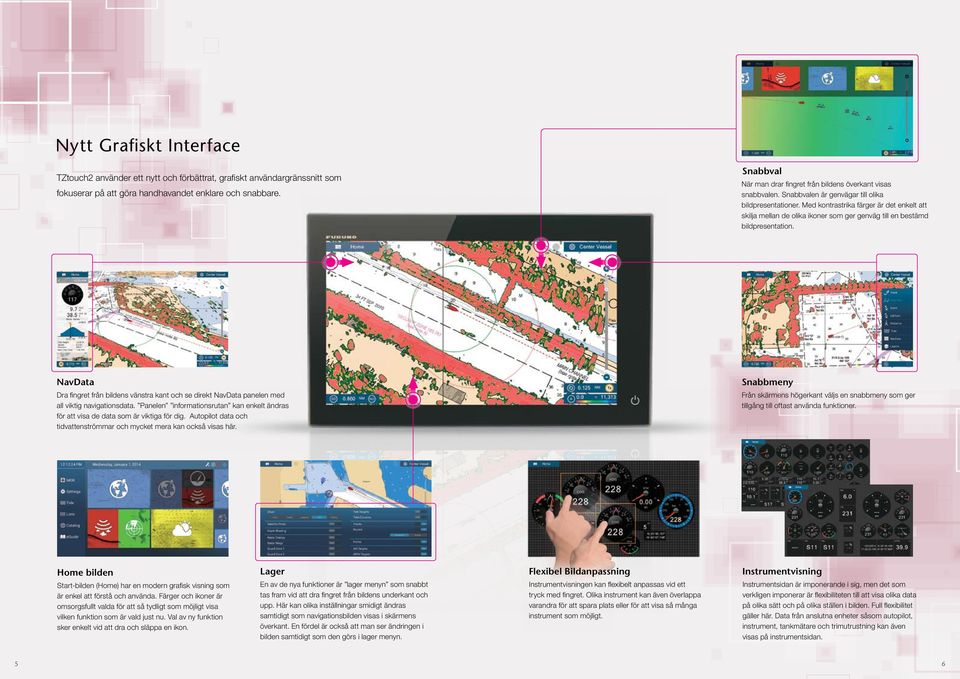

4 Nytt Grafiskt Interface TZtouch2 använder ett nytt och förbättrat, grafiskt användargränssnitt som fokuserar på att göra handhavandet enklare och snabbare. Snabbval När man drar fingret från bildens överkant visas snabbvalen. Snabbvalen är genvägar till olika bildpresentationer. Med kontrastrika färger är det enkelt att skilja mellan de olika ikoner som ger genväg till en bestämd bildpresentation. NavData Dra fingret från bildens vänstra kant och se direkt NavData panelen med all viktig navigationsdata. Panelen informationsrutan kan enkelt ändras för att visa de data som är viktiga för dig. Autopilot data och tidvattenströmmar och mycket mera kan också visas här. Snabbmeny Från skärmens högerkant väljs en snabbmeny som ger tillgång till oftast använda funktioner. Home bilden Start-bilden (Home) har en modern grafisk visning som är enkel att förstå och använda. Färger och ikoner är omsorgsfullt valda för att så tydligt som möjligt visa vilken funktion som är vald just nu. Val av ny funktion sker enkelt vid att dra och släppa en ikon. Lager En av de nya funktioner är lager menyn som snabbt tas fram vid att dra fingret från bildens underkant och upp. Här kan olika inställningar smidigt ändras samtidigt som navigationsbilden visas i skärmens överkant. En fördel är också att man ser ändringen i bilden samtidigt som den görs i lager menyn. Flexibel Bildanpassning Instrumentvisningen kan flexibelt anpassas vid ett tryck med fingret. Olika instrument kan även överlappa varandra för att spara plats eller för att visa så många instrument som möjligt. Instrumentvisning Instrumentsidan är imponerande i sig, men det som verkligen imponerar är flexibiliteten till att visa olika data på olika sätt och på olika ställen i bilden. Full flexibilitet gäller här. Data från anslutna enheter såsom autopilot, instrument, tankmätare och trimutrustning kan även visas på instrumentsidan. 5 6

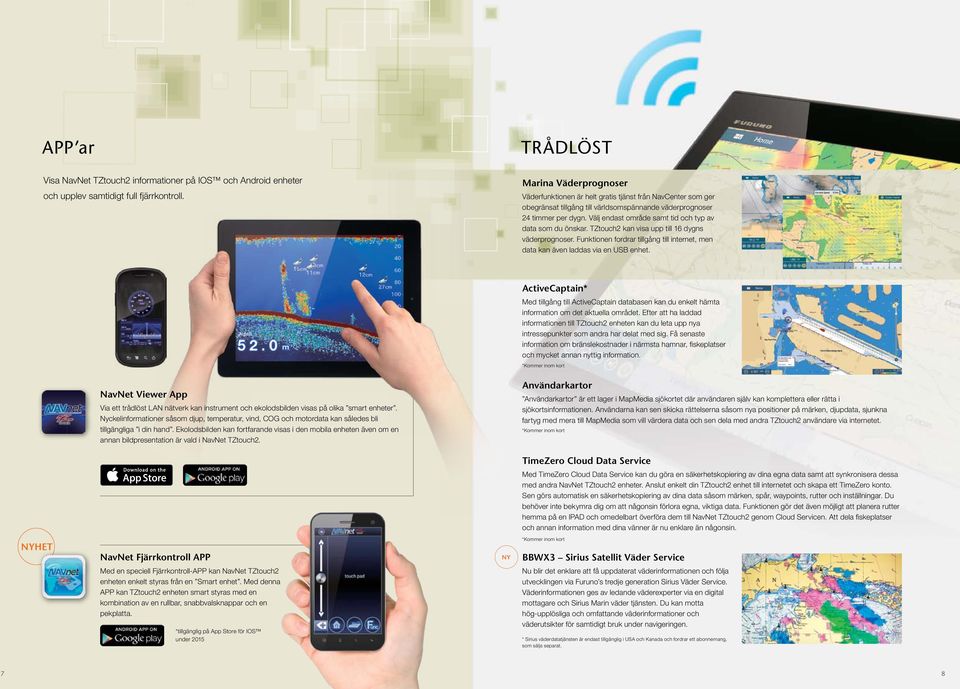

5 APP ar TRÅDLÖST Visa NavNet TZtouch2 informationer på IOS och Android enheter och upplev samtidigt full fjärrkontroll. Marina Väderprognoser Väderfunktionen är helt gratis tjänst från NavCenter som ger obegränsat tillgång till världsomspännande väderprognoser 24 timmer per dygn. Välj endast område samt tid och typ av data som du önskar. TZtouch2 kan visa upp till 16 dygns väderprognoser. Funktionen fordrar tillgång till internet, men data kan även laddas via en USB enhet. ActiveCaptain* Med tillgång till ActiveCaptain databasen kan du enkelt hämta information om det aktuella området. Efter att ha laddad informationen till TZtouch2 enheten kan du leta upp nya intressepunkter som andra har delat med sig. Få senaste information om bränslekostnader i närmsta hamnar, fiskeplatser och mycket annan nyttig information. *Kommer inom kort NavNet Viewer App Via ett trådlöst LAN nätverk kan instrument och ekolodsbilden visas på olika smart enheter. Nyckelinformationer såsom djup, temperatur, vind, COG och motordata kan således bli tillgängliga i din hand. Ekolodsbilden kan fortfarande visas i den mobila enheten även om en annan bildpresentation är vald i NavNet TZtouch2. Användarkartor Användarkartor är ett lager i MapMedia sjökortet där användaren själv kan komplettera eller rätta i sjökortsinformationen. Användarna kan sen skicka rättelserna såsom nya positioner på märken, djupdata, sjunkna fartyg med mera till MapMedia som vill värdera data och sen dela med andra TZtouch2 användare via internetet. *Kommer inom kort TimeZero Cloud Data Service Med TimeZero Cloud Data Service kan du göra en säkerhetskopiering av dina egna data samt att synkronisera dessa med andra NavNet TZtouch2 enheter. Anslut enkelt din TZtouch2 enhet till internetet och skapa ett TimeZero konto. Sen görs automatisk en säkerhetskopiering av dina data såsom märken, spår, waypoints, rutter och inställningar. Du behöver inte bekymra dig om att någonsin förlora egna, viktiga data. Funktionen gör det även möjligt att planera rutter hemma på en IPAD och omedelbart överföra dem till NavNet TZtouch2 genom Cloud Servicen. Att dela fiskeplatser och annan information med dina vänner är nu enklare än någonsin. NYHET NavNet Fjärrkontroll APP NY *Kommer inom kort BBWX3 Sirius Satellit Väder Service Med en speciell Fjärrkontroll-APP kan NavNet TZtouch2 enheten enkelt styras från en Smart enhet. Med denna APP kan TZtouch2 enheten smart styras med en kombination av en rullbar, snabbvalsknappar och en pekplatta. *tillgänglig på App Store för IOS under 2015 Nu blir det enklare att få uppdaterat väderinformationen och följa utvecklingen via Furuno s tredje generation Sirius Väder Service. Väderinformationen ges av ledande väderexperter via en digital mottagare och Sirius Marin väder tjänsten. Du kan motta hög-upplösliga och omfattande väderinformationer och väderutsikter för samtidigt bruk under navigeringen. * Sirius väderdatatjänsten är endast tillgänglig i USA och Kanada och fordrar ett abonnemang, som säljs separat. 7 8

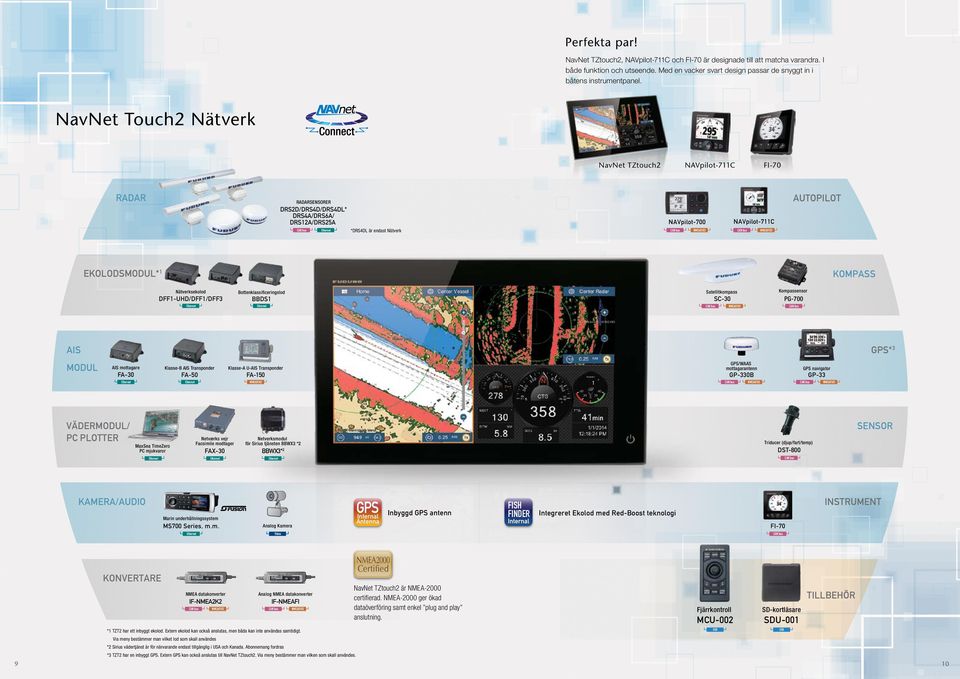

6 Perfekta par! NavNet TZtouch2, NAVpilot-711C och FI-70 är designade till att matcha varandra. I både funktion och utseende. Med en vacker svart design passar de snyggt in i båtens instrumentpanel. NavNet Touch2 Nätverk NavNet TZtouch2 NAVpilot-711C FI-70 RADAR RADARSENSORER DRS2D/DRS4D/DRS4DL* DRS4A/DRS6A/ DRS12A/DRS25A *DRS4DL är endast Nätverk NAVpilot-700 NAVpilot-711C AUTOPILOT EKOLODSMODUL* 1 KOMPASS Nätverksekolod DFF1-UHD/DFF1/DFF3 Bottenklassificeringslod BBDS1 Satellitkompass SC-30 Kompassensor PG-700 AIS GPS* 3 MODUL AIS mottagare FA-30 Klasse-B AIS Transponder FA-50 Klasse-A U-AIS Transponder FA-150 GPS/WAAS mottagarantenn GP-330B GPS navigator GP-33 VÄDERMODUL/ PC PLOTTER MaxSea TimeZero PC mjukvaror Netværks vejr Facsimile modtager FAX-30 Netverksmodul för Sirius tjänsten BBWX3 *2 BBWX3* 2 Triducer (djup/fart/temp) DST-800 SENSOR KAMERA/AUDIO Marin underhållningssystem MS700 Series, m.m. Analog Kamera Video Internal Antenna Inbyggd GPS antenn FISH FINDER Integreret Ekolod med Red-Boost teknologi FI-70 INSTRUMENT KONVERTARE NMEA datakonverter IF-NMEA2K2 Analog NMEA datakonverter IF-NMEAFI *1 TZT2 har ett inbyggt ekolod. Extern ekolod kan också anslutas, men båda kan inte användas samtidigt. Via meny bestämmer man vilket lod som skall användes *2 Sirius vädertjänst är för närvarande endast tillgänglig i USA och Kanada. Abonnemang fordras *3 TZT2 har en inbyggt GPS. Extern GPS kan också anslutas till NavNet TZtouch2. Via meny bestämmer man vilken som skall användes. NMEA2000 Certified NavNet TZtouch2 är NMEA-2000 certifierad. NMEA-2000 ger ökad dataöverföring samt enkel plug and play anslutning. Fjärrkontroll MCU-002 USB SD-kortläsare SDU-001 USB TILLBEHÖR 9 10

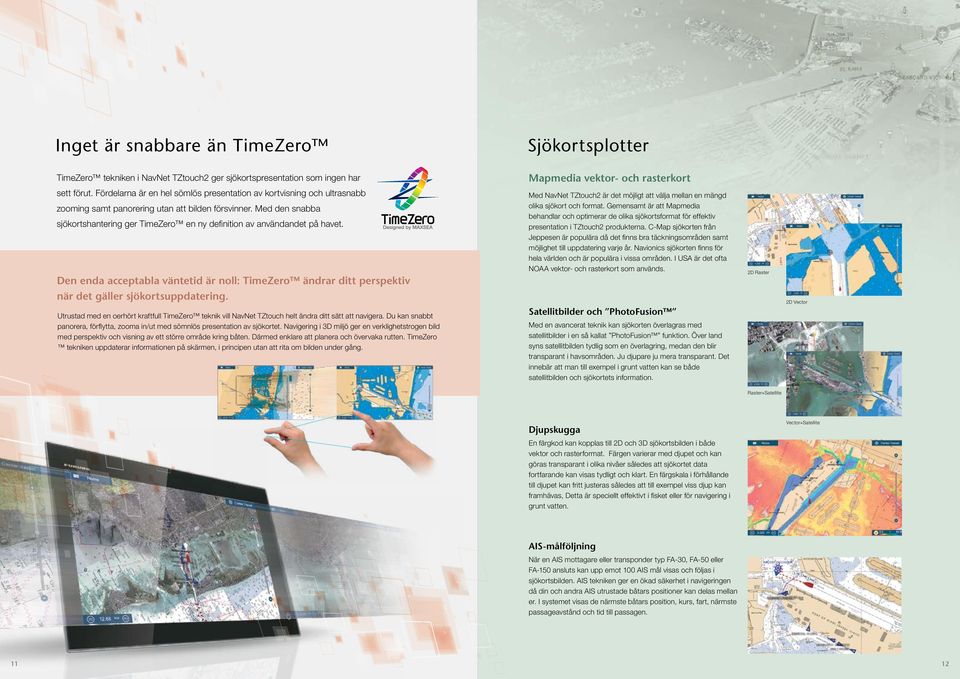

7 Inget är snabbare än TimeZero Sjökortsplotter TimeZero tekniken i NavNet TZtouch2 ger sjökortspresentation som ingen har sett förut. Fördelarna är en hel sömlös presentation av kortvisning och ultrasnabb zooming samt panorering utan att bilden försvinner. Med den snabba sjökortshantering ger TimeZero en ny definition av användandet på havet. Den enda acceptabla väntetid är noll: TimeZero ändrar ditt perspektiv när det gäller sjökortsuppdatering. Utrustad med en oerhört kraftfull TimeZero teknik vill NavNet TZtouch helt ändra ditt sätt att navigera. Du kan snabbt panorera, förflytta, zooma in/ut med sömnlös presentation av sjökortet. Navigering i 3D miljö ger en verklighetstrogen bild med perspektiv och visning av ett större område kring båten. Därmed enklare att planera och övervaka rutten. TimeZero tekniken uppdaterar informationen på skärmen, i principen utan att rita om bilden under gång. Mapmedia vektor- och rasterkort Med NavNet TZtouch2 är det möjligt att välja mellan en mängd olika sjökort och format. Gemensamt är att Mapmedia behandlar och optimerar de olika sjökortsformat för effektiv presentation i TZtouch2 produkterna. C-Map sjökorten från Jeppesen är populära då det finns bra täckningsområden samt möjlighet till uppdatering varje år. Navionics sjökorten finns för hela världen och är populära i vissa områden. I USA är det ofta NOAA vektor- och rasterkort som används. Satellitbilder och PhotoFusion Med en avancerat teknik kan sjökorten överlagras med satellitbilder i en så kallat PhotoFusion funktion. Över land syns satellitbilden tydlig som en överlagring, medan den blir transparant i havsområden. Ju djupare ju mera transparant. Det innebär att man till exempel i grunt vatten kan se både satellitbilden och sjökortets information. 2D Raster 2D Vector Raster+Satellite Djupskugga En färgkod kan kopplas till 2D och 3D sjökortsbilden i både vektor och rasterformat. Färgen varierar med djupet och kan göras transparant i olika nivåer således att sjökortet data fortfarande kan visas tydligt och klart. En färgskala i förhållande till djupet kan fritt justeras således att till exempel viss djup kan framhävas, Detta är speciellt effektivt i fisket eller för navigering i grunt vatten. Vector+Satellite AIS-målföljning När en AIS mottagare eller transponder typ FA-30, FA-50 eller FA-150 ansluts kan upp emot 100 AIS mål visas och följas i sjökortsbilden. AIS tekniken ger en ökad säkerhet i navigeringen då din och andra AIS utrustade båtars positioner kan delas mellan er. I systemet visas de närmste båtars position, kurs, fart, närmste passageavstånd och tid till passagen

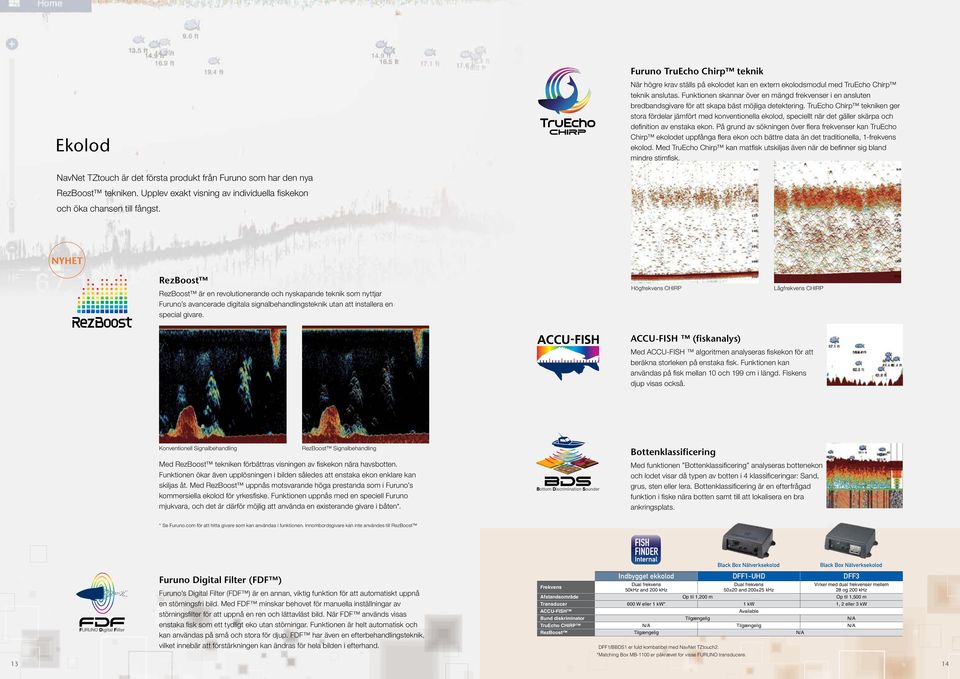

8 Furuno TruEcho Chirp teknik Ekolod När högre krav ställs på ekolodet kan en extern ekolodsmodul med TruEcho Chirp teknik anslutas. Funktionen skannar över en mängd frekvenser i en ansluten bredbandsgivare för att skapa bäst möjliga detektering. TruEcho Chirp tekniken ger stora fördelar jämfört med konventionella ekolod, speciellt när det gäller skärpa och definition av enstaka ekon. På grund av sökningen över flera frekvenser kan TruEcho Chirp ekolodet uppfånga flera ekon och bättre data än det traditionella, 1-frekvens ekolod. Med TruEcho Chirp kan matfisk utskiljas även när de befinner sig bland mindre stimfisk. NavNet TZtouch är det första produkt från Furuno som har den nya RezBoost tekniken. Upplev exakt visning av individuella fiskekon och öka chansen till fångst. NYHET RezBoost RezBoost är en revolutionerande och nyskapande teknik som nyttjar Furuno s avancerade digitala signalbehandlingsteknik utan att installera en special givare. Högfrekvens CHIRP Lågfrekvens CHIRP ACCU-FISH (fiskanalys) Med ACCU-FISH algoritmen analyseras fiskekon för att beräkna storleken på enstaka fisk. Funktionen kan användas på fisk mellan 10 och 199 cm i längd. Fiskens djup visas också. Konventionell Signalbehandling RezBoost Signalbehandling Med RezBoost tekniken förbättras visningen av fiskekon nära havsbotten. Funktionen ökar även upplösningen i bilden således att enstaka ekon enklare kan skiljas åt. Med RezBoost uppnås motsvarande höga prestanda som i Furuno s kommersiella ekolod för yrkesfiske. Funktionen uppnås med en speciell Furuno mjukvara, och det är därför möjlig att använda en existerande givare i båten*. Bottenklassificering Med funktionen Bottenklassificering analyseras bottenekon och lodet visar då typen av botten i 4 klassificeringar: Sand, grus, sten eller lera. Bottenklassificering är en efterfrågad funktion i fiske nära botten samt till att lokalisera en bra ankringsplats. * Se Furuno.com för att hitta givare som kan användas i funktionen. Innombordsgivare kan inte användes till RezBoost Furuno Digital Filter (FDF ) Furuno s Digital Filter (FDF ) är en annan, viktig funktion för att automatiskt uppnå en störningsfri bild. Med FDF minskar behovet för manuella inställningar av störningsfilter för att uppnå en ren och lättavläst bild. När FDF används visas enstaka fisk som ett tydligt eko utan störningar. Funktionen är helt automatisk och kan användas på små och stora för djup. FDF har även en efterbehandlingsteknik, vilket innebär att förstärkningen kan ändras för hela bilden i efterhand. DFF1/BBDS1 er fuld kombatibel med NavNet TZtouch2. *Matching Box MB-1100 er påkrævet for visse FURUNO transducere Frekvens FISH FINDER Indbygget ekkolod DFF1-UHD DFF3 Dual frekvens 50kHz and 200 khz Black Box Nätverksekolod Dual frekvens 50±20 and 200±25 khz Black Box Nätverksekolod Virker med dual frekvenser mellem 28 og 200 khz Afstandsområde Op til 1,200 m Op til 1,500 m Transducer 600 W eller 1 kw* 1 kw 1, 2 eller 3 kw ACCU-FISH Available Bund diskriminator Tilgængelig N/A TruEcho CHIRP N/A Tilgængelig N/A RezBoost Tilgængelig N/A

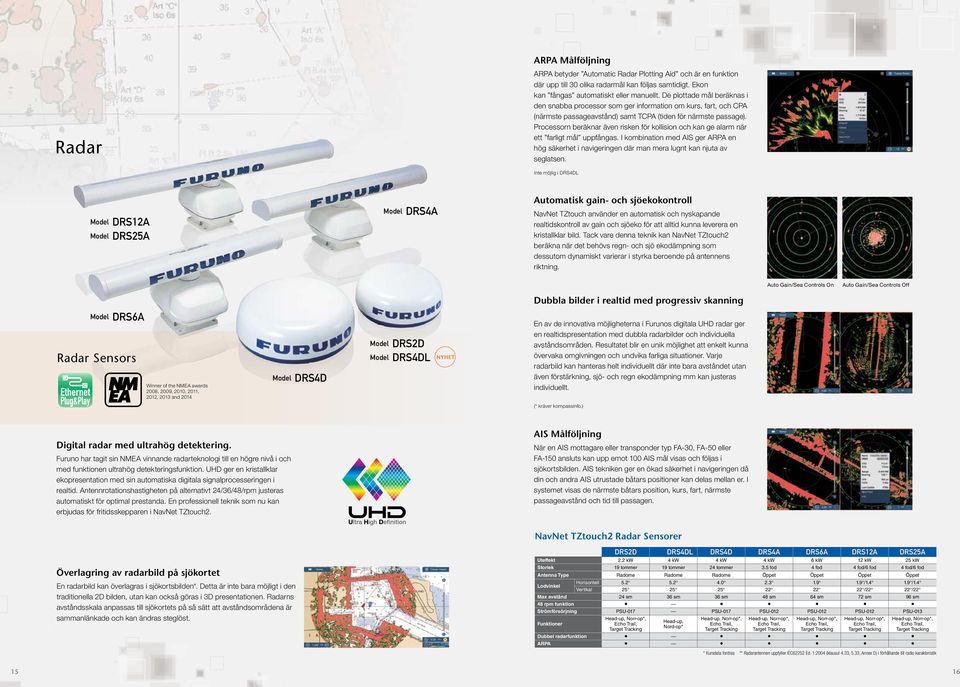

9 Radar ARPA Målföljning ARPA betyder Automatic Radar Plotting Aid och är en funktion där upp till 30 olika radarmål kan följas samtidigt. Ekon kan fångas automatiskt eller manuellt. De plottade mål beräknas i den snabba processor som ger information om kurs, fart, och CPA (närmste passageavstånd) samt TCPA (tiden för närmste passage). Processorn beräknar även risken för kollision och kan ge alarm när ett farligt mål uppfångas. I kombination med AIS ger ARPA en hög säkerhet i navigeringen där man mera lugnt kan njuta av seglatsen. Inte möjlig i DRS4DL Model DRS12A Model DRS25A Model DRS4A Automatisk gain- och sjöekokontroll NavNet TZtouch använder en automatisk och nyskapande realtidskontroll av gain och sjöeko för att alltid kunna leverera en kristallklar bild. Tack vare denna teknik kan NavNet TZtouch2 beräkna när det behövs regn- och sjö ekodämpning som dessutom dynamiskt varierar i styrka beroende på antennens riktning. Auto Gain/Sea Controls On Auto Gain/Sea Controls Off Dubbla bilder i realtid med progressiv skanning Model DRS6A Radar Sensors Winner of the NMEA awards 2008, 2009, 2010, 2011, 2012, 2013 and 2014 Model DRS4D Model DRS2D Model DRS4DL NYHET En av de innovativa möjligheterna i Furunos digitala UHD radar ger en realtidspresentation med dubbla radarbilder och individuella avståndsområden. Resultatet blir en unik möjlighet att enkelt kunna övervaka omgivningen och undvika farliga situationer. Varje radarbild kan hanteras helt individuellt där inte bara avståndet utan även förstärkning, sjö- och regn ekodämpning mm kan justeras individuellt. (* kräver kompassinfo.) Digital radar med ultrahög detektering. Furuno har tagit sin NMEA vinnande radarteknologi till en högre nivå i och med funktionen ultrahög detekteringsfunktion. UHD ger en kristallklar ekopresentation med sin automatiska digitala signalprocesseringen i realtid. Antennrotationshastigheten på alternativt 24/36/48/rpm justeras automatiskt för optimal prestanda. En professionell teknik som nu kan erbjudas för fritidsskepparen i NavNet TZtouch2. AIS Målföljning När en AIS mottagare eller transponder typ FA-30, FA-50 eller FA-150 ansluts kan upp emot 100 AIS mål visas och följas i sjökortsbilden. AIS tekniken ger en ökad säkerhet i navigeringen då din och andra AIS utrustade båtars positioner kan delas mellan er. I systemet visas de närmste båtars position, kurs, fart, närmste passageavstånd och tid till passagen. NavNet TZtouch2 Radar Sensorer Överlagring av radarbild på sjökortet En radarbild kan överlagras i sjökortsbilden*. Detta är inte bara möjligt i den traditionella 2D bilden, utan kan också göras i 3D presentationen. Radarns avståndsskala anpassas till sjökortets på så sätt att avståndsområdena är sammanlänkade och kan ändras steglöst. DRS2D DRS4DL DRS4D DRS4A DRS6A DRS12A DRS25A Uteffekt 2.2 kw 4 kw 4 kw 4 kw 6 kw 12 kw 25 kw Storlek 19 tommer 19 tommer 24 tommer 3.5 fod 4 fod 4 fod/6 fod 4 fod/6 fod Antenna Type Radome Radome Radome Öppet Öppet Öppet Öppet Lodvinkel Horisontell / /1.4 Vertikal /22 22 /22 Max avstånd 24 sm 36 sm 36 sm 48 sm 64 sm 72 sm 96 sm 48 rpm funktion Strömförsörjning PSU-017 PSU-017 PSU-012 PSU-012 PSU-012 PSU-013 Funktioner Head-up, Nord-op* * Kursdata fordras Dubbel radarfunktion ARPA ** Radarantennen uppfyller IEC62252 Ed. 1:2004 (klausul 4.33, 5.33, Annex D) i förhållande till radio karakteristik 15 16

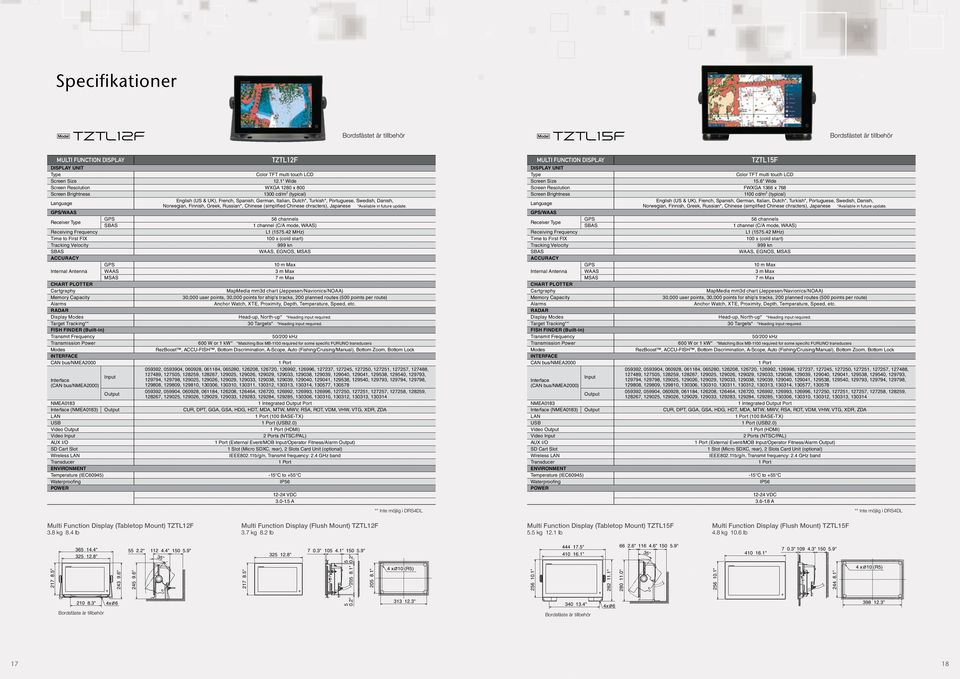

10 Specifikationer Bordsfästet är tillbehör Bordsfästet är tillbehör MULTI FUNCTION DISPLAY TZTL12F DISPLAY UNIT Type Color TFT multi touch LCD Screen Size 12.1" Wide Screen Resolution WXGA 1280 x 800 Screen Brightness 1300 cd/m 2 (typical) Language English (US & UK), French, Spanish, German, Italian, Dutch*, Turkish*, Portuguese, Swedish, Danish, Norwegian, Finnish, Greek, Russian*, Chinese (simplified Chinese chracters), Japanese *Available in future update. GPS/WAAS Receiver Type GPS 56 channels SBAS 1 channel (C/A mode, WAAS) Receiving Frequency L1 ( MHz) Time to First FIX 100 s (cold start) Tracking Velocity 999 kn SBAS WAAS, EGNOS, MSAS ACCURACY GPS 10 m Max Internal Antenna WAAS 3 m Max MSAS 7 m Max CHART PLOTTER Cartgraphy MapMedia mm3d chart (Jeppesen/Navionics/NOAA) Memory Capacity 30,000 user points, 30,000 points for ship's tracks, 200 planned routes (500 points per route) Alarms Anchor Watch, XTE, Proximity, Depth, Temperature, Speed, etc. RADAR Display Modes Head-up, North-up* *Heading input required. ** 30 Targets* *Heading input required. FISH FINDER (Built-in) Transmit Frequency 50/200 khz Transmission Power 600 W or 1 kw* *Matching Box MB-1100 required for some specific FURUNO transducers Modes RezBoost, ACCU-FISH, Bottom Discrimination, A-Scope, Auto (Fishing/Cruising/Manual), Bottom Zoom, Bottom Lock INTERFACE /NMEA Port , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Input Interface , , , , , , , , , , , , , , , (/NMEA2000) , , , , , , , , , , Output , , , , , , , , , , , , , , , , , , , , , , , , , , , Integrated Output Port Interface () Output CUR, DPT, GGA, GSA, HDG, HDT, MDA, MTW, MWV, RSA, ROT, VDM, VHW, VTG, XDR, ZDA LAN 1 Port (100 BASE-TX) USB 1 Port (USB2.0) Video Output 1 Port (HDMI) Video Input 2 Ports (NTSC/PAL) AUX I/O 1 Port (External Event/MOB Input/Operator Fitness/Alarm Output) SD Cart Slot 1 Slot (Micro SDXC, rear), 2 Slots Card Unit (optional) Wireless LAN IEEE802.11b/g/n, Transmit frequency: 2.4 GHz band Transducer 1 Port ENVIRONMENT Temperature (IEC60945) -15 C to +55 C Waterproofing IP56 POWER VDC A ** Inte möjlig i DRS4DL MULTI FUNCTION DISPLAY TZTL15F DISPLAY UNIT Type Color TFT multi touch LCD Screen Size 15.6" Wide Screen Resolution FWXGA 1366 x 768 Screen Brightness 1100 cd/m 2 (typical) Language English (US & UK), French, Spanish, German, Italian, Dutch*, Turkish*, Portuguese, Swedish, Danish, Norwegian, Finnish, Greek, Russian*, Chinese (simplified Chinese chracters), Japanese *Available in future update. GPS/WAAS Receiver Type GPS 56 channels SBAS 1 channel (C/A mode, WAAS) Receiving Frequency L1 ( MHz) Time to First FIX 100 s (cold start) Tracking Velocity 999 kn SBAS WAAS, EGNOS, MSAS ACCURACY GPS 10 m Max Internal Antenna WAAS 3 m Max MSAS 7 m Max CHART PLOTTER Cartgraphy MapMedia mm3d chart (Jeppesen/Navionics/NOAA) Memory Capacity 30,000 user points, 30,000 points for ship's tracks, 200 planned routes (500 points per route) Alarms Anchor Watch, XTE, Proximity, Depth, Temperature, Speed, etc. RADAR Display Modes Head-up, North-up* *Heading input required. ** 30 Targets* *Heading input required. FISH FINDER (Built-in) Transmit Frequency 50/200 khz Transmission Power 600 W or 1 kw* *Matching Box MB-1100 required for some specific FURUNO transducers Modes RezBoost, ACCU-FISH, Bottom Discrimination, A-Scope, Auto (Fishing/Cruising/Manual), Bottom Zoom, Bottom Lock INTERFACE /NMEA Port , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , Input Interface , , , , , , , , , , , , , , , (/NMEA2000) , , , , , , , , , , Output , , , , , , , , , , , , , , , , , , , , , , , , , , , Integrated Output Port Interface () Output CUR, DPT, GGA, GSA, HDG, HDT, MDA, MTW, MWV, RSA, ROT, VDM, VHW, VTG, XDR, ZDA LAN 1 Port (100 BASE-TX) USB 1 Port (USB2.0) Video Output 1 Port (HDMI) Video Input 2 Ports (NTSC/PAL) AUX I/O 1 Port (External Event/MOB Input/Operator Fitness/Alarm Output) SD Cart Slot 1 Slot (Micro SDXC, rear), 2 Slots Card Unit (optional) Wireless LAN IEEE802.11b/g/n, Transmit frequency: 2.4 GHz band Transducer 1 Port ENVIRONMENT Temperature (IEC60945) -15 C to +55 C Waterproofing IP56 POWER VDC A ** Inte möjlig i DRS4DL Multi Function Display (Tabletop Mount) TZTL12F 3.8 kg 8.4 lb Multi Function Display (Flush Mount) TZTL12F 3.7 kg 8.2 lb Multi Function Display (Tabletop Mount) TZTL15F 5.5 kg 12.1 lb Multi Function Display (Flush Mount) TZTL15F 4.8 kg 10.6 lb " " " " " " " " " " " " " " 4.4" " 5.9" " " 74.4" 0.3" " 5.9" 4.1" " 0.3" 5.9" " " 7 0.3" " 4.1" " 5.9" " " " " " " " " " 8.5" " " " " " " 8.5" " " 8.1" 5 0.2" " 8.1" " 5 0.2" 4 x 10 (R5) " 4 x 10 (R5) " 5 0.2" " 8.1" 5 0.2" 4 x 10 (R5) 4 x 10 (R5) " " " " " " " " 5.9" " " " " " " " " 10.1" " " " 4.6" " 5.9" " 7 0.3" " " 5.9" " " 7 0.3" " 4.3" " 5.9" " " " " " 4 x 10 (R5) 4 x 10 (R5) " " 10.1" " " " " " 4 x 10 (R5) 4 x 10 (R5) " 4x " Bordsfäste är tillbehör 4x " 210 4x 8.3" 6 4x " 5 0.2" " " 5 0.2" 5 0.2" " " " 4x " 4x " " 4x 6 Bordsfäste är tillbehör 4x " " " " 17 18
