1 TEST REPORT Mjukvara för installation av parabolantenn Apple iphone som hjälpmedel vid inställning av satellitantenn Mobiltelefoner har blivit en del av vårt dagliga liv och ett verktyg vi inte kan leva utan. Förutom att användas som telefon, kan de nu användas som minidatorer med ett antal funktioner som e-post, Internet, väckarklocka, MP3- spelare, kamera, anteckningsbok, adressbok, kalender m.m. Maps Vägkarta Det var faktiskt ideala funktioner för att göra någonting av det, tänkte Alan, ansvarig för hemsidan Dispointer är en utomordentligt praktisk hemsida som gör det möjligt för användare att beräkna azimut och lutning för varje satellit jorden runt. Sidan visar också ungefär vart parabolen skall riktas med hjälp av Google Maps. TELE-satellit skrev om i 02-03/2008. Men det har alltid funnits en nackdel: Det innebär en att en hemsida måste besökas och det innebär att informationen för att få fram de bästa inställningarna för parabolen måste matas in i en dator. Alla nödvändiga parametrar måste beräknas, skrivas ut och tas med till där parabolen skall sättas upp innan arbetet kan börja. Om det blir några problem eller om data för en annan satellit behövs är det bara att gå tillbaka till datorn. Det är precis detta som Alan upptäckte. Han bestämde sig för att göra sina beräkningsfunktioner kompatibla med mobiltelefoner. Men vilken mobiltelefontillverkare skulle han fokusera på? Det var inte någon svår fråga; redan från början hade Alan riktat in sig mot Apple iphone. Det var inte därför att den har en stor skärm, touch-skärm och det nödvändiga programmeringsgränssnittet, utan att den också har fördelen med att utvecklingskostnaderna hålls till ett minimum då itunes store kunde användas. ittunes store är en hemsida som sköts av Apple där varje programmerare kan erbjuda sina iphone applikationer för ett valfritt pris. Tack vare mjukvaran på itunes och möjligheterna för synkronisering mellan PC/ MAC och iphone, kan slutanvändare söka direkt efter en önskad applikation, köpa den med ett klick och ladda ned den direkt till telefonen med bara ett klick. har för närvarande två iphonetillämpningar i itunes store. En är Maps, en version av hemsidans populära beräkningsverktyg och den andra (tillgänglig i Pro och Lite-versioner) är en helt ny tillämpning som kan användas för att ta reda på vilka satelliter som kan tas emot redan innan uppsättningen av parabolen ens har börjat. Innan vi tittar till Mapstillämpningen, skall vi titta till Dish- Pointer Augmented Reality Pro. Augmented Reality Pro 12-01/2010 DISHPOINTER IPHONE APPLICATION Det har aldrig varit så enkelt att kontrollera satellitmottagning! Augmented reality är en teknologi som Apple first introducerade till iphones operativsystem version 3.0. Det har att göra med en process i vilken information visas i använ- 56 TELE-satellite Global Digital TV Magazine 12-01/2010

2 /2010 TELE-satellite Global Digital TV Magazine 57

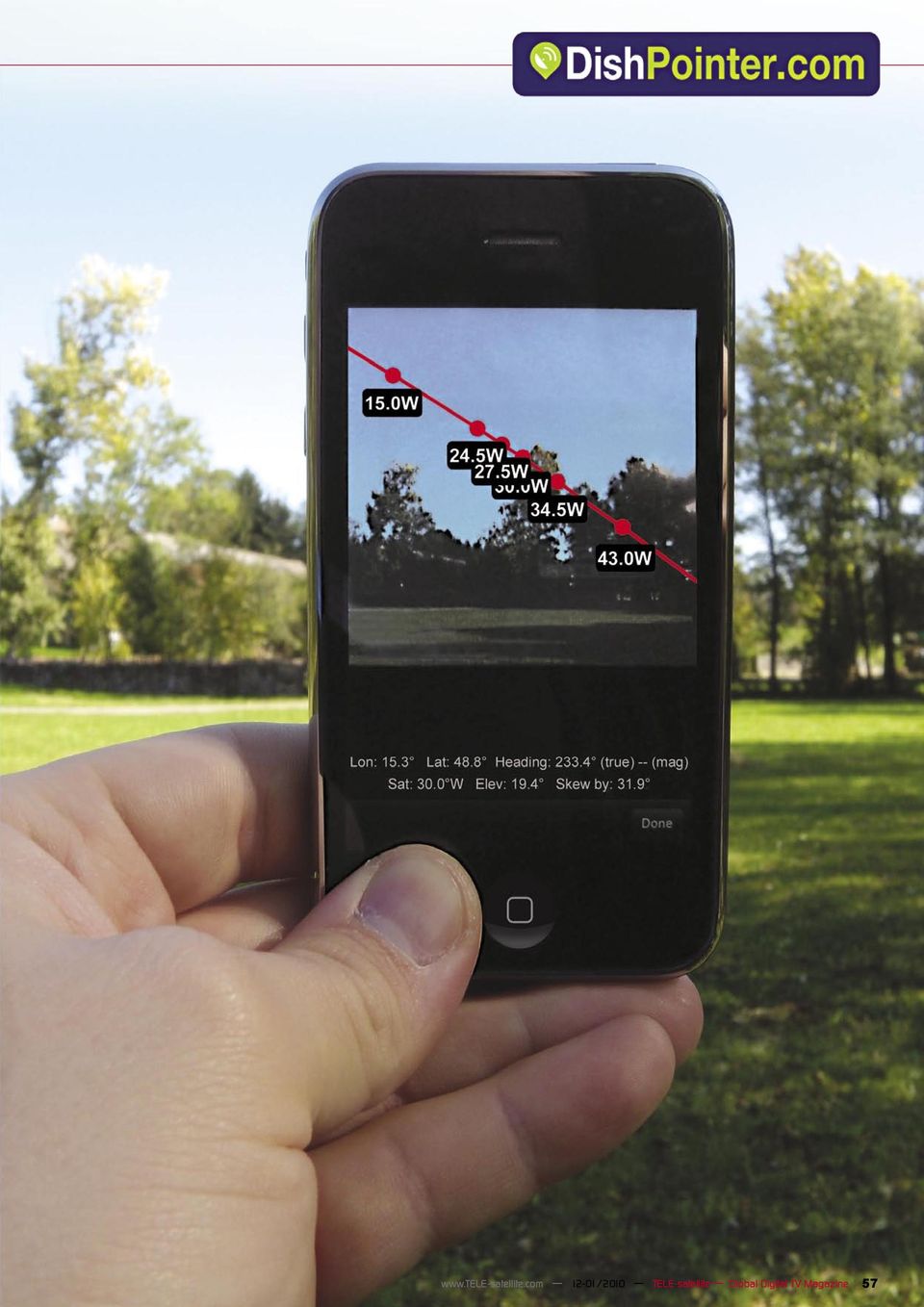

3 darens omgivning. Det kan till exempel vara angivning av höjd, hastighet och riktning i ett flygplans cockpit. Med iphone visar den inbyggda kameran tas en bild på vilken tilläggsinformation kan visas. Med hjälp av denna teknologi och den nya iphones inbyggda 3GS-kompass, är det nu möjligt att med Dishpointerapplikationen se exakt vilka satelliter som kan tas emot vid en definierad plats. På det sättet är det enkelt att se om ett träd kommer att stå i vägen eller är för högt och på så sätt göra mottagning omöjlig eller om satellitsignalen är ovanför trädet samt att se om det förmodade hindret är i vägen eller inte. Visning av mottagningsbara satelliter användaren tittar i samt telefonens horisontella läge. I det här läget är det rekommenderat att hålla telefonen mot söder. Titta bara på informationsskärmen. Om den visar riktning 180, är den riktad mot söder. Det tar bara ett par sekunder att bekräfta all data. Tillämpningen överlagrar alla satelliter som kan tas emot Vi testade denna tillämpning omgående och var nöjda med resultatet. När programmet Augmented Reality startade i iphone, tas användaren till huvudmenyn. Det första steget är att välja vilka satelliter som senare skall komma att läggas över kamerabilden. Den inkluderade listan innehåller nästan varje satellit mellan 180 öst och 177 väst (även satelliter som sänder väderdata, som METEOSAT på 9,4 öst är med). En del av positionerna på himlavalvet har satelliter väldigt nära varandra, det gör att en minskning av listan till enbart de satelliter du är intresserad av är ett klokt drag. Om satelliten du letar efter inte är med på listan, kan den enkelt läggas till genom ett tryck på skärmen. Uppdateringsfunktionen laddar ned en uppdaterad satellitlista från leverantörens server. När satelliterna har valts, startas kameran igång och fet intressanta området visas. Med hjälp av iphones GPS-mottagare bekräftas den fysiska positionen medan kompassen som ingår i iphones 3GS ger information om riktningen som Maps beräkning för EUTELSAT 16 öst Manuell inskrivning av en satellit. Maps Hybridläge på bilden; även Clarkebältet visas grafiskt. På detta sätt är det lätt att se om hus, träd eller andra hinder är i vägen eller om satelliten är nedanför horisonten och då inte kan tas emot. Med varje vertikal eller horisontell rörelse av telefonen uppdateras representationen av satelliterna och Clarke-bältet automatiskt. Om en speciell satellit har hittat genom att röra telefonen upp och ner (vertikalt) går det att stänga av kompassfunktionen så att skärmen inte uppdateras på grund av oavsiktiga rörelser. 58 TELE-satellite Global Digital TV Magazine 12-01/2010

4 Den ovan beskrivna metoden fungerar bara med iphone 3GS då den har en inbyggd kompass. Om du har en iphone 3G utan kompass kan du naturligtvis ändå använda applikationen, då du får använda en vanlig kompass eller en tidigare installerad satellitantenn för att kontrollera riktningen och ange dessa värden manuellt i. I våra tester fungerade applikationen perfekt, visade korrekta värden och blev en guide vi inte kunde vara utan. Det är inte bara de lite mer avancerade hemmaanvändarna som tjänar på att använda den, utan det är också ett ovärderligt hjälpmedel för professionella installatörer. Hur ofta har du inte haft bara ett par minuter på dig att bestämma om en viss satellit kan tas emot vid den rådande lokala positionen, eller inte? Applikationen Dishpointer Augmented Reality erbjuder ovärderlig service. -tillämpningen är tillgänglig itunes store i en Pro och en standardversion. Enligt tillverkaren är enda skillnaden mellan versionerna att nya satelliter kan läggas till manuellt i Pro-versionen, medan i standardversionen får man vänta tills nästa uppdatering från tillverkaren. Pro-versionen utrustas också först med de senaste funktionerna. Den andra applikationen har namnet Maps och har samma beräkn i n g s f u n k t i o n e r som hittas på hemsidan dishpointer.com iphone. www. Maps i TELE-satellite World Vad som tusentals av professionella installatörer och nästan varje besättning på lastbilar med upplänksstation har använt för att snabbt ställa in en antenn, kan nu också användas av satellitentusiaster via en iphone för en väldigt liten peng. Eftersom en PC inte längre är nödvändigt för att använda tillämpningen och då alla beräkningar samt funktioner från den populära hemsidan har byggts in har Maps blivit extremt flexibelt och användarvänligt. Direkt efter start av tillämpningen, bekräftas ditt läge med en GPS-signal, UMTS/GPRS Internetanslutning eller WLAN och visas i Google Maps. Sedan behöver du bara ange läget för den önskade satelliten i den övre delen av tilllämpningen och värdena för azimut, lutning och vridning av LNBn beräknas automatiskt. En bred linje visande den ungefärliga riktningen för inställning av parabolen dyker också upp. Som vi har kommit att förvänta oss från Google Maps är det möjligt att zooma in och ut ur bilden för att få ut mer information Download this report in other languages from the Internet: Arabic العربية Indonesian Indonesia Bulgarian Български Czech Česky German Deutsch English English Spanish Español Farsi فارسي French Français Hebrew עברית Greek Ελληνικά Croatian Hrvatski Italian Italiano Hungarian Magyar Mandarin 中 文 Dutch Nederlands Polish Polski Portuguese Português Romanian Românesc Russian Русский Swedish Svenska Turkish Türkçe Available online starting from 27 November 2009 om det behövs. På ett ögonblick är de korrekta parametrarna beräknade och med hjälp av tele- Augmented Reality Lista med satelliter fonens skärm kan parabolen ställas in på kort tid. Av någon anledning så fungerar den automatiska lägesinställningen, den nuvarande adressen kan anges manuellt av användaren. För en tydligare överblick är alla alternativen från Google Maps tillgängliga (satellit, gatukarta och hybridbild). Om placeringen av antennen ändras lite grann, kan markören på den överlagrade bilden flyttas till ett annat läge med hjälp av ett finger på pekskärmen. Tillämpningen fungerade till vår fullständiga tillfredsställelse under våra tester. Särskilt överraskande var det faktum att tillämpningen klarade av att beräkna värdena snabbare än vad som görs på hemsidan. Tänk bara på att iphone behöver ha en aktiv Internetanslutning via UMTS/GPRS eller WLAN. Sammanställning Med både Maps och Dish- Pointer Augmented Reality tillämpningarna har Alan lyckats överbrygga gapet mellan professionell testutrustning som kostar tusentals dollar och de outtömliga möjligheter som Internet och Google Maps kan erbjuda. Båda två tillämpningarna är inte bara ovärderlig installationshjälp för installatörer utan borde också installeras i varje hobbydxares iphone. Vi hade en massa skoj när vi testade tilllämpningarna och Alan berättade att ett stort antal satellitvänner har skaffat sig iphone enbart på grund av dessa tillämpningar. 60 TELE-satellite Global Digital TV Magazine 12-01/2010

5 Statusskärm Huvudmeny Augmented Reality - Kompassläge /2010 TELE-satellite Global Digital TV Magazine 61
