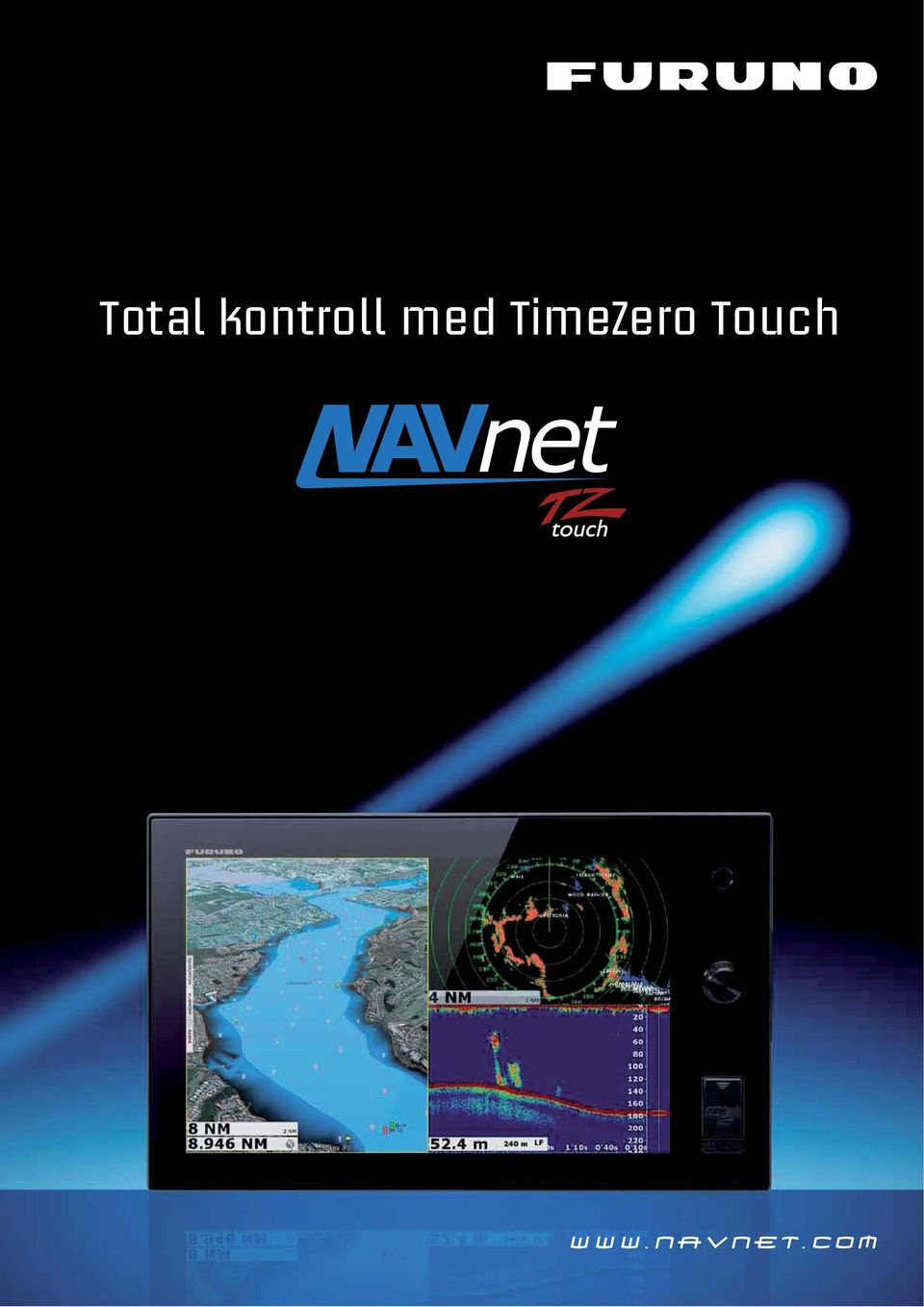

1 Total kontroll med TimeZero Touch

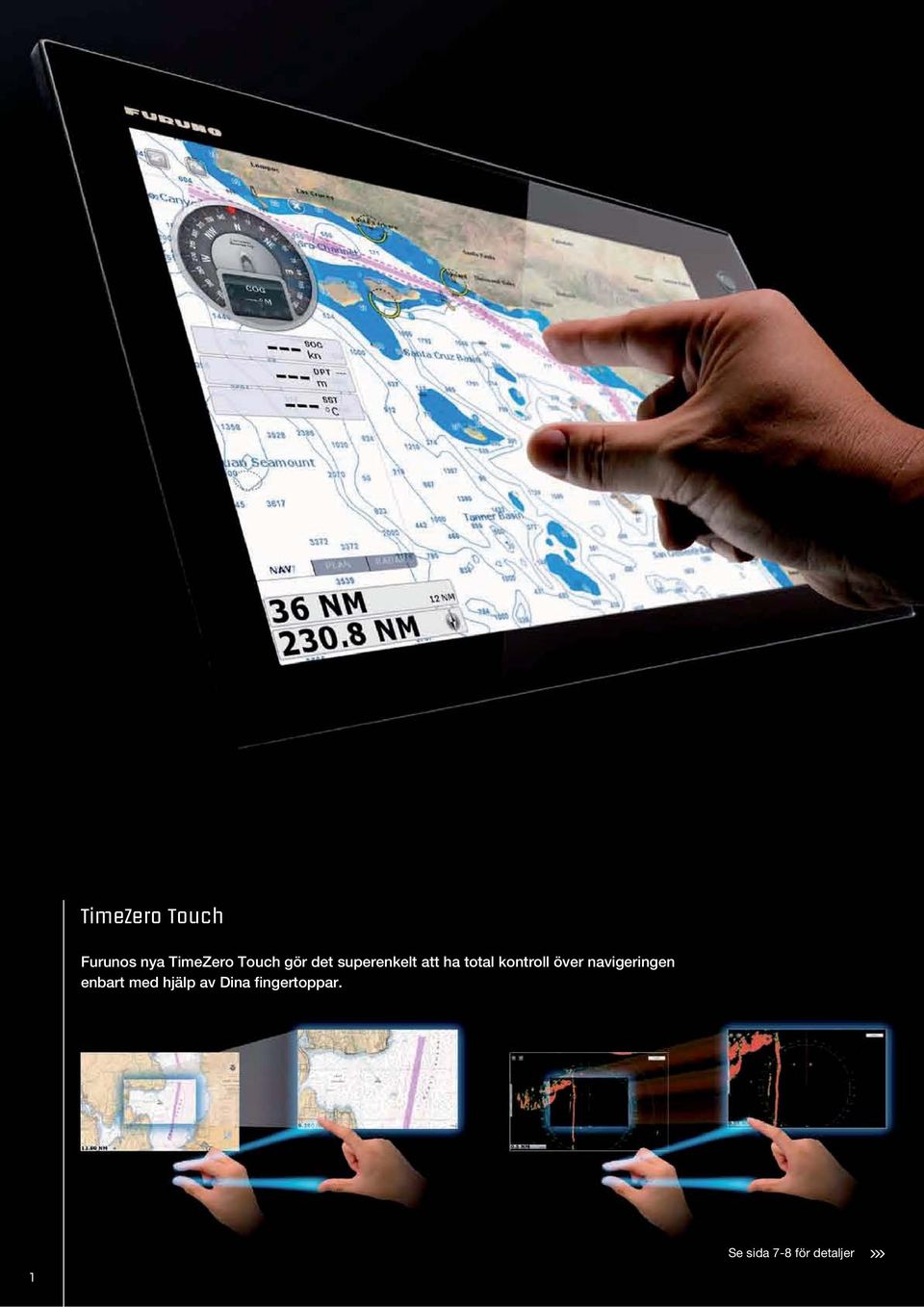

2 TimeZero Touch Furunos nya TimeZero Touch gör det superenkelt att ha total kontroll över navigeringen enbart med hjälp av Dina fingertoppar. Se sida 7-8 för detaljer 1

3 Högteknologiska prestanda utöver det vanliga T blet Furunos appar låter Dig kunna både se och helt styra Din TZtouch med Dina trådlösa Apple produkter. Wireless Hotspot TZtouch har WiFi anslutning vilket ger Dig möjlighet att ladda ner användbara uppdateringar såsom väderdata via internet. Se sida 9 för detaljer Se sida 10 för detaljer 2

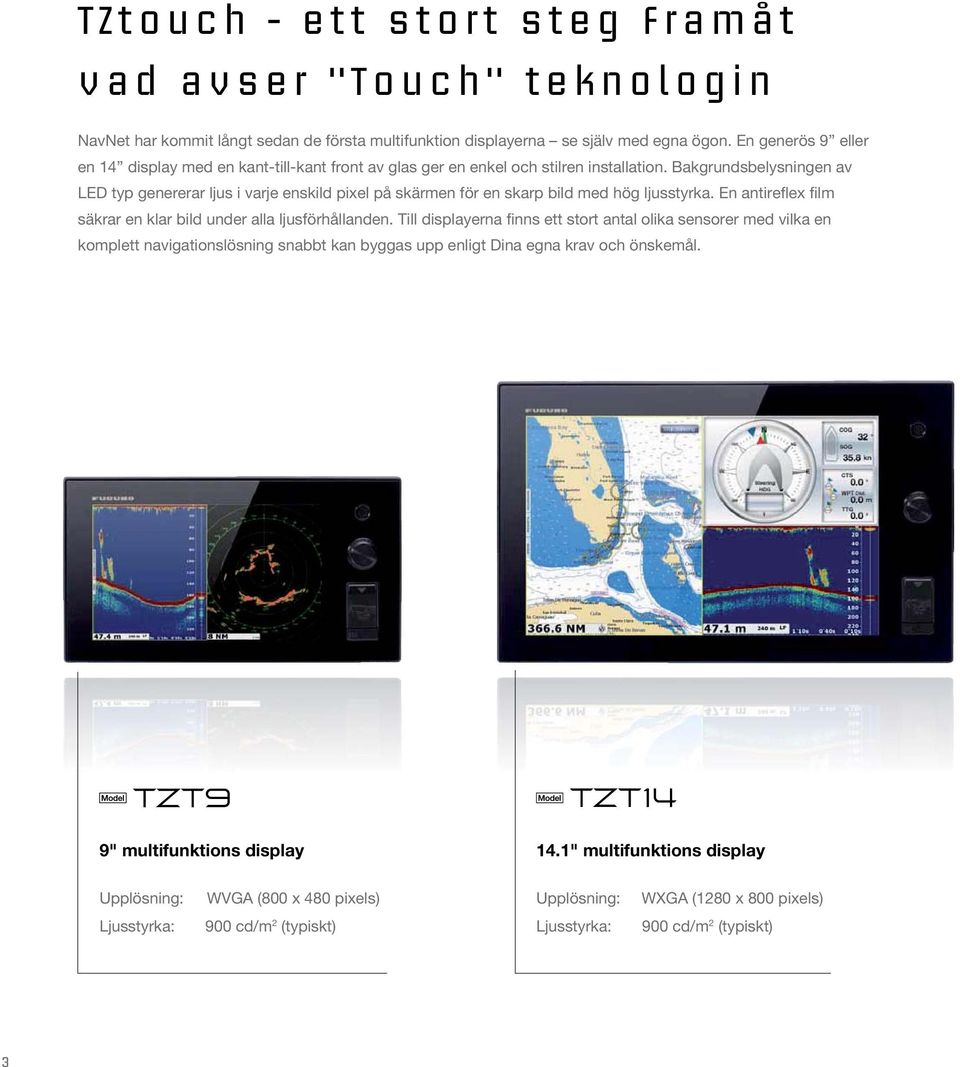

4 TZtouch - ett stort steg Framåt vad avser "Touch" teknologin NavNet har kommit långt sedan de första multifunktion displayerna se själv med egna ögon. En generös 9 eller en 14 display med en kant-till-kant front av glas ger en enkel och stilren installation. Bakgrundsbelysningen av LED typ genererar ljus i varje enskild pixel på skärmen för en skarp bild med hög ljusstyrka. En antireflex film säkrar en klar bild under alla ljusförhållanden. Till displayerna finns ett stort antal olika sensorer med vilka en komplett navigationslösning snabbt kan byggas upp enligt Dina egna krav och önskemål. 9" multifunktions display 14.1" multifunktions display Upplösning: WVGA (800 x 480 pixels) Upplösning: WXGA (1280 x 800 pixels) Ljusstyrka: 900 cd/m 2 (typiskt) Ljusstyrka: 900 cd/m 2 (typiskt) 3

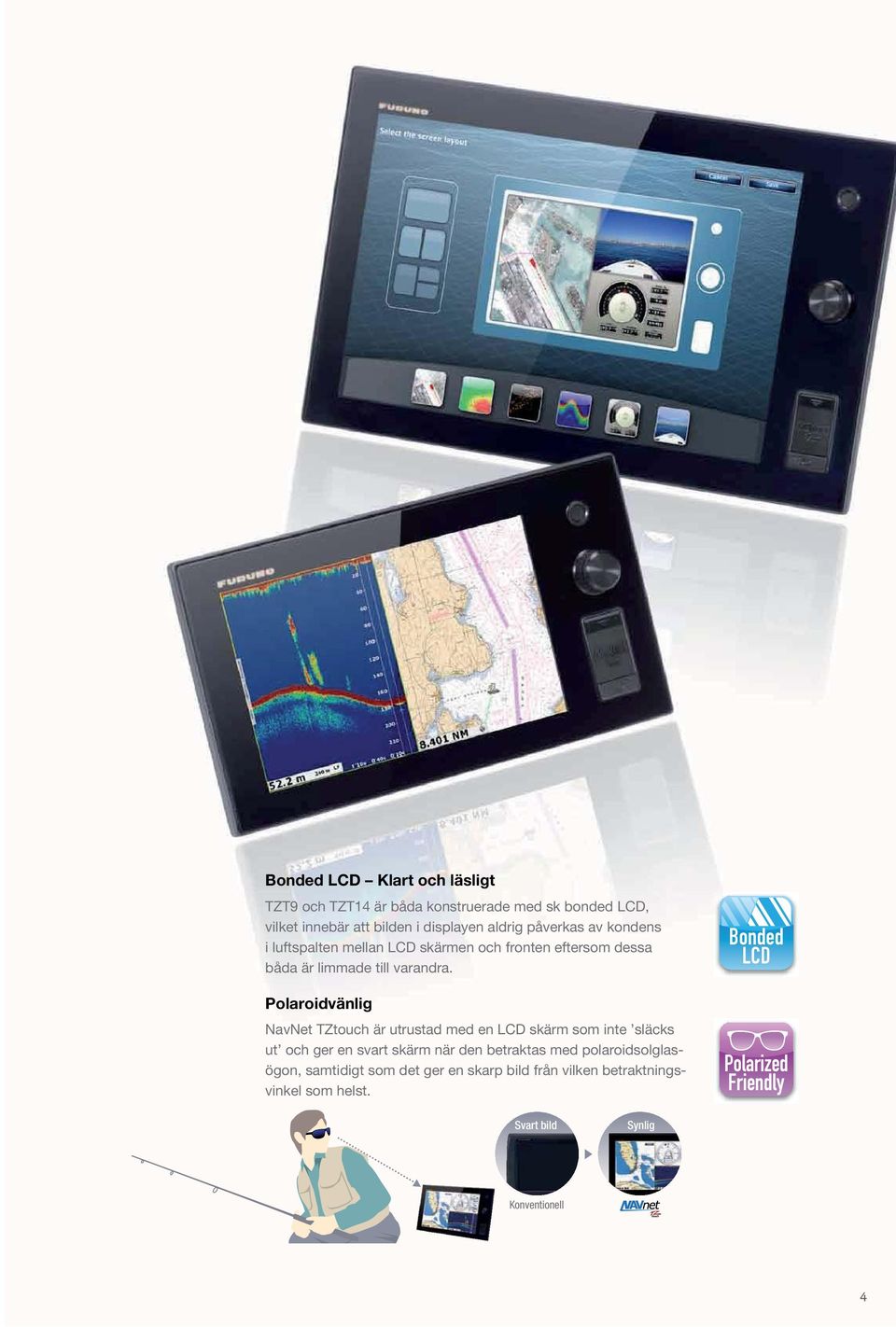

5 Bonded LCD Klart och läsligt TZT9 och TZT14 är båda konstruerade med sk bonded LCD, vilket innebär att bilden i displayen aldrig påverkas av kondens i luftspalten mellan LCD skärmen och fronten eftersom dessa båda är limmade till varandra. Polaroidvänlig NavNet TZtouch är utrustad med en LCD skärm som inte släcks ut och ger en svart skärm när den betraktas med polaroidsolglasögon, samtidigt som det ger en skarp bild från vilken betraktningsvinkel som helst. Bonded LCD Polarized Friendly Svart bild Synlig Konventionell 4

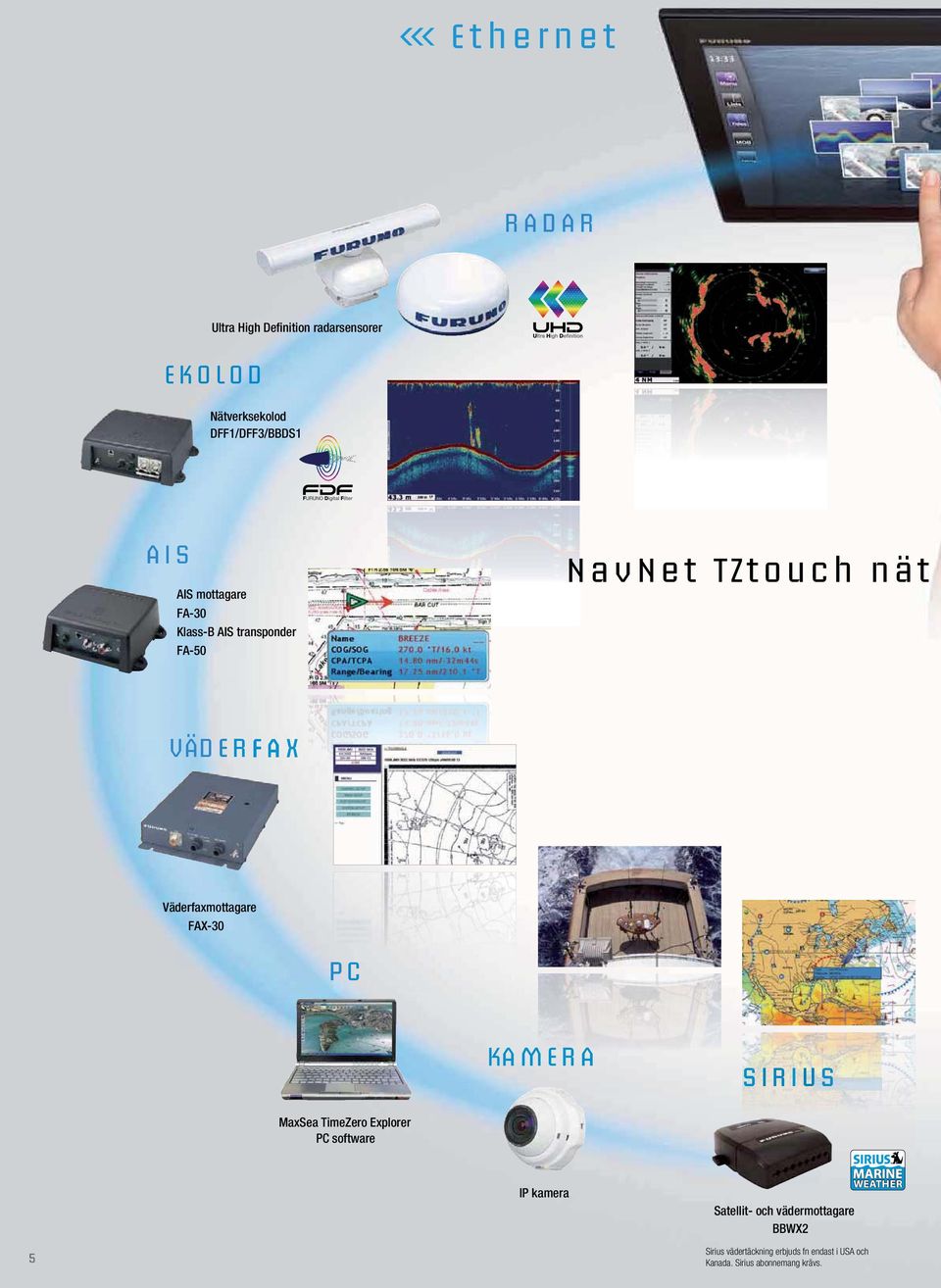

6 Ethernet R A D A R Ultra High Definition radarsensorer EKOLOD Nätverksekolod DFF1/DFF3/BBDS1 A I S AIS mottagare FA-30 Klass-B AIS transponder FA-50 NavNet TZtouch nät VÄD E R Väderfaxmottagare FAX-30 P C KA MERA S I R I U S MaxSea TimeZero Explorer PC software IP kamera Satellit- och vädermottagare BBWX2 WEATHER 5 Sirius vädertäckning erbjuds fn endast i USA och Kanada. Sirius abonnemang krävs.

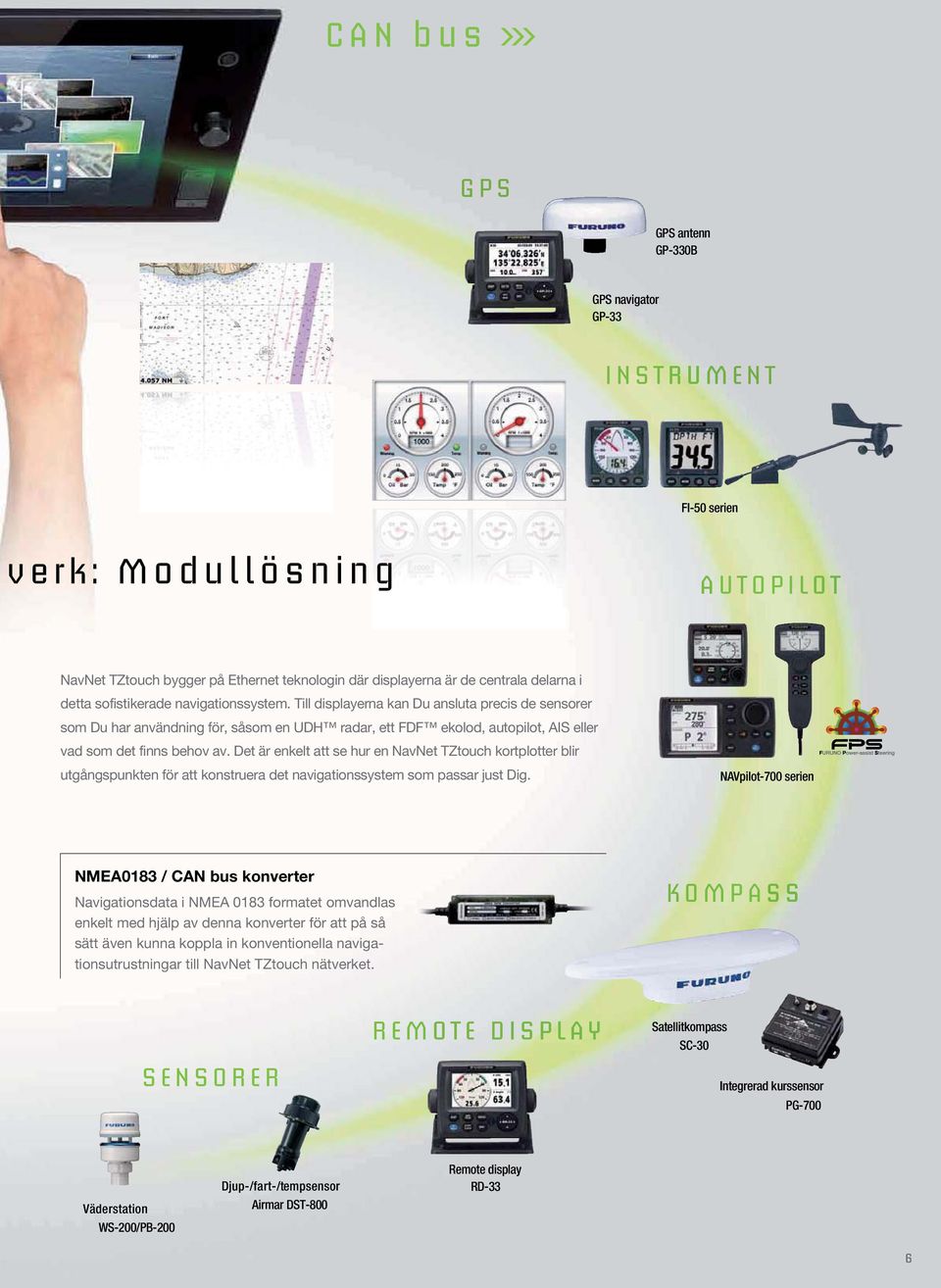

7 CAN bus G P S GPS antenn GP-330B GPS navigator GP-33 I N S T R U M ENT FI-50 serien verk: Modullösning A U T OPI L O T NavNet TZtouch bygger på Ethernet teknologin där displayerna är de centrala delarna i detta sofistikerade navigationssystem. Till displayerna kan Du ansluta precis de sensorer som Du har användning för, såsom en UDH radar, ett FDF ekolod, autopilot, AIS eller vad som det finns behov av. Det är enkelt att se hur en NavNet TZtouch kortplotter blir utgångspunkten för att konstruera det navigationssystem som passar just Dig. NAVpilot-700 serien NMEA0183 / CAN bus konverter Navigationsdata i NMEA 0183 formatet omvandlas enkelt med hjälp av denna konverter för att på så sätt även kunna koppla in konventionella navigationsutrustningar till NavNet TZtouch nätverket. K O M P A S S REM O T E D I S P L A Y Satellitkompass SC-30 S E NSORER Integrerad kurssensor PG-700 Väderstation WS-200/PB-200 Djup-/fart-/tempsensor Airmar DST-800 Remote display RD-33 6

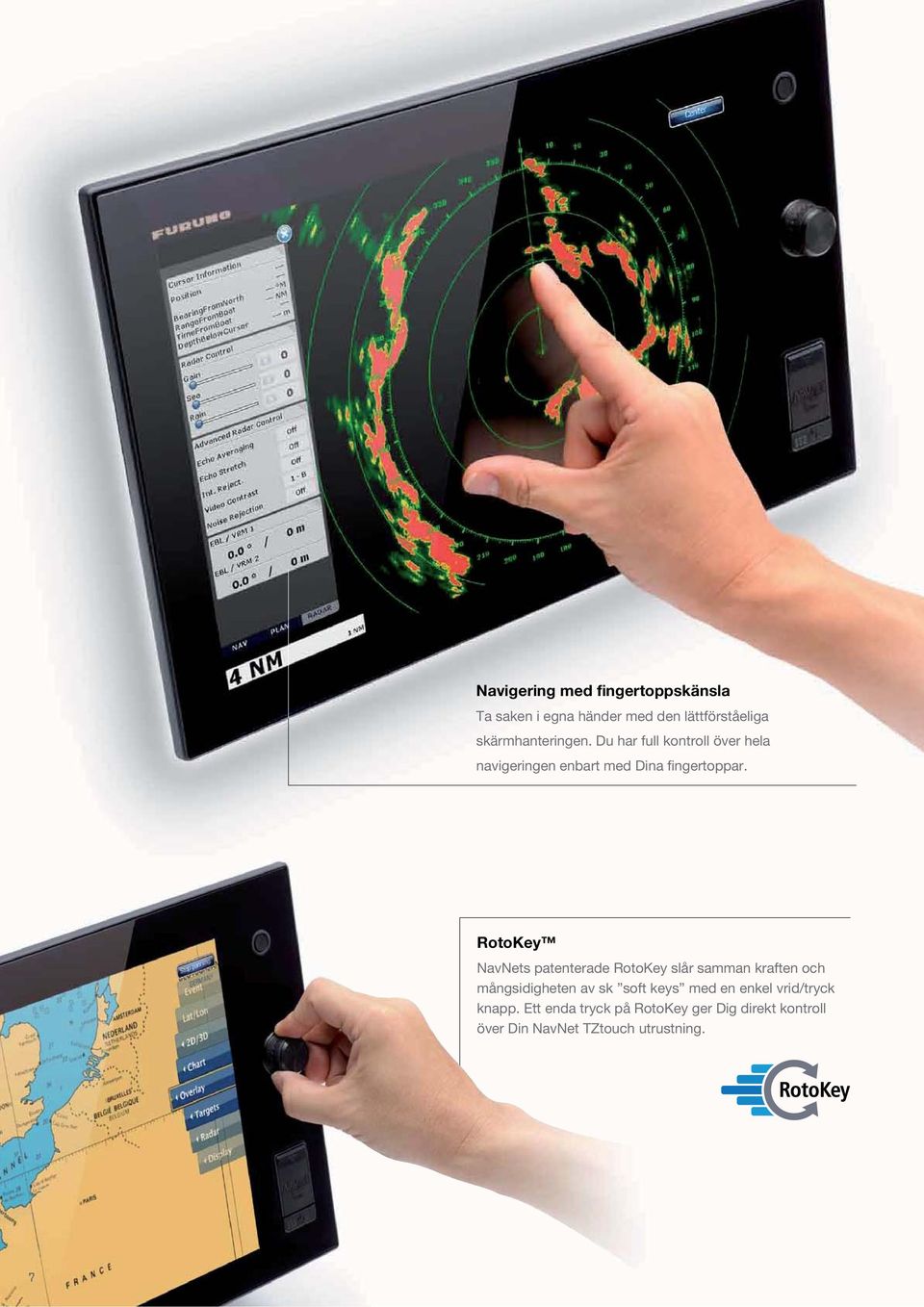

8 Navigering med fingertoppskänsla Ta saken i egna händer med den lättförståeliga skärmhanteringen. Du har full kontroll över hela navigeringen enbart med Dina fingertoppar. RotoKey NavNets patenterade RotoKey slår samman kraften och mångsidigheten av sk soft keys med en enkel vrid/tryck knapp. Ett enda tryck på RotoKey ger Dig direkt kontroll över Din NavNet TZtouch utrustning. 7

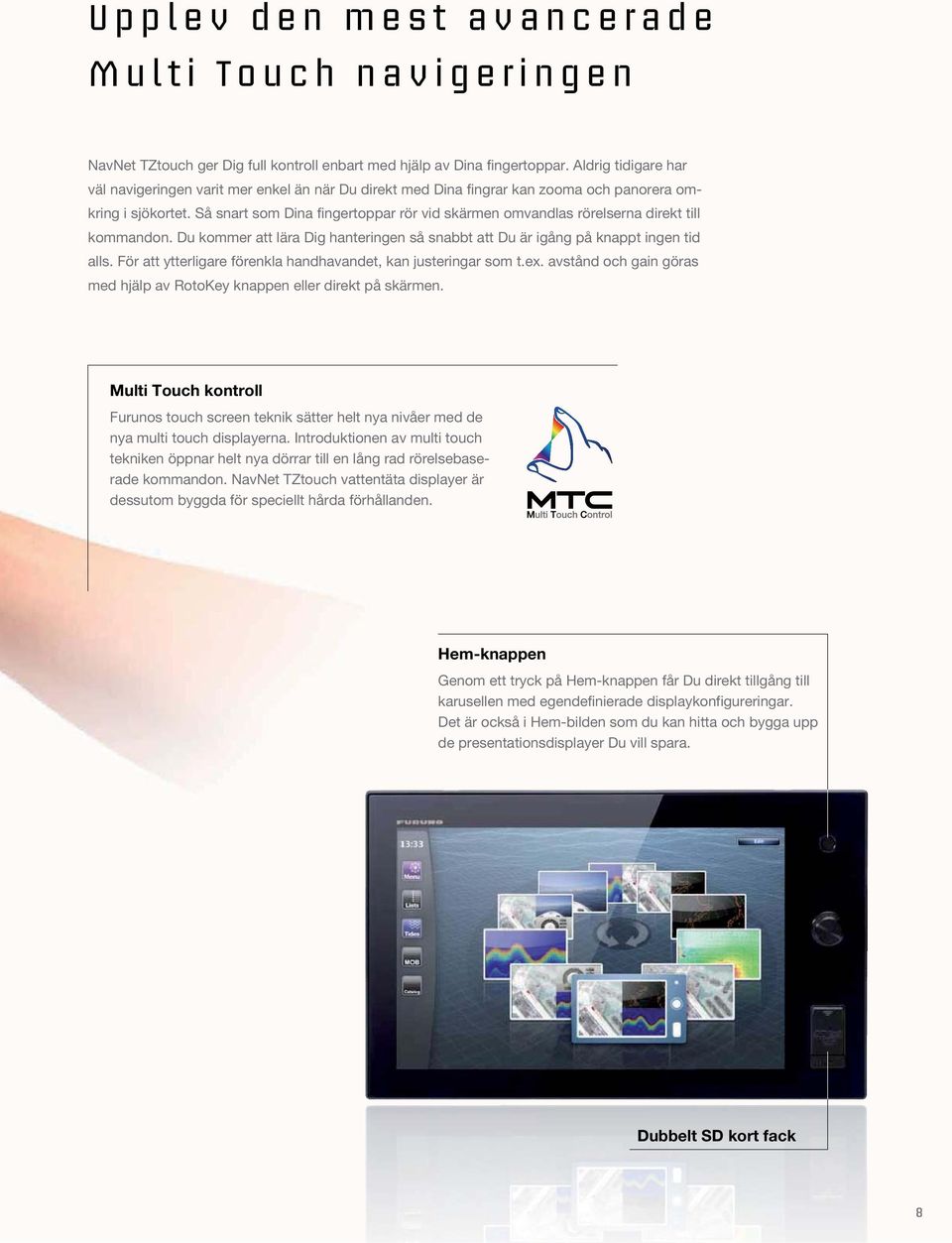

9 Upplev den mest avancerade Multi Touch navigeringen NavNet TZtouch ger Dig full kontroll enbart med hjälp av Dina fingertoppar. Aldrig tidigare har väl navigeringen varit mer enkel än när Du direkt med Dina fingrar kan zooma och panorera omkring i sjökortet. Så snart som Dina fingertoppar rör vid skärmen omvandlas rörelserna direkt till kommandon. Du kommer att lära Dig hanteringen så snabbt att Du är igång på knappt ingen tid alls. För att ytterligare förenkla handhavandet, kan justeringar som t.ex. avstånd och gain göras med hjälp av RotoKey knappen eller direkt på skärmen. Multi Touch kontroll Furunos touch screen teknik sätter helt nya nivåer med de nya multi touch displayerna. Introduktionen av multi touch tekniken öppnar helt nya dörrar till en lång rad rörelsebaserade kommandon. NavNet TZtouch vattentäta displayer är dessutom byggda för speciellt hårda förhållanden. Hem-knappen Genom ett tryck på Hem-knappen får Du direkt tillgång till karusellen med egendefinierade displaykonfigureringar. Det är också i Hem-bilden som du kan hitta och bygga upp de presentationsdisplayer Du vill spara. Dubbelt SD kort fack 8

10 Anslut med WiFi interfacet NavNet TZ touch öppnar med hjälp av den senaste teknologin dörren till en lång rad WiFi funktioner som exempelvis smartphones och tablet appar, löpande väderprognoser, mjukvaruuppdateringar och mycket annat. Besök apples Apple Store för att gratis ladda ner dessa NavNet TZtouch appar. Mobil övervakning och styrning med appar designade för Smartphone och Tablet NavNet "Viewer App" Du kan lätt och enkelt följa med i navigeringen i Din NavNet TZtouch via Dina trådlösa Apple* produkter. En av funktionerna ger Dig möjlighet att bläddra genom instrumentsidorna så att du kan följa med i informationer om djup, temperatur, vind, kurs och fart mm. * flera mobila plattformar kommer att tillkomma vartefter. 9

11 NavNet "Remote App" Ta total kontroll över Din NavNet TZtouch på ett helt nytt sätt. Remote App gör det möjligt att fjärrstyra hela Ditt system med ipad 1 och ipad 2. Marina väderprognoser Prognosverktyget är helt gratis och enkelt att använda. Det ger obegränsad tillgång till NavCenters väderprognoser världen över 24 timmar om dygnet. Välj det aktuella geografiska området, datatyp, tidsperiod och därefter hur Du önskar ta emot prognosen. Prognoser på upp till 16 dygn kan hanteras. POI databas Tillgängligt hösten 2012 Du kan söka i POI databasen (Points Of Interest) efter t.ex. restauranger, tankställen, hotell, affärer, lokala hamnar mm.. 10

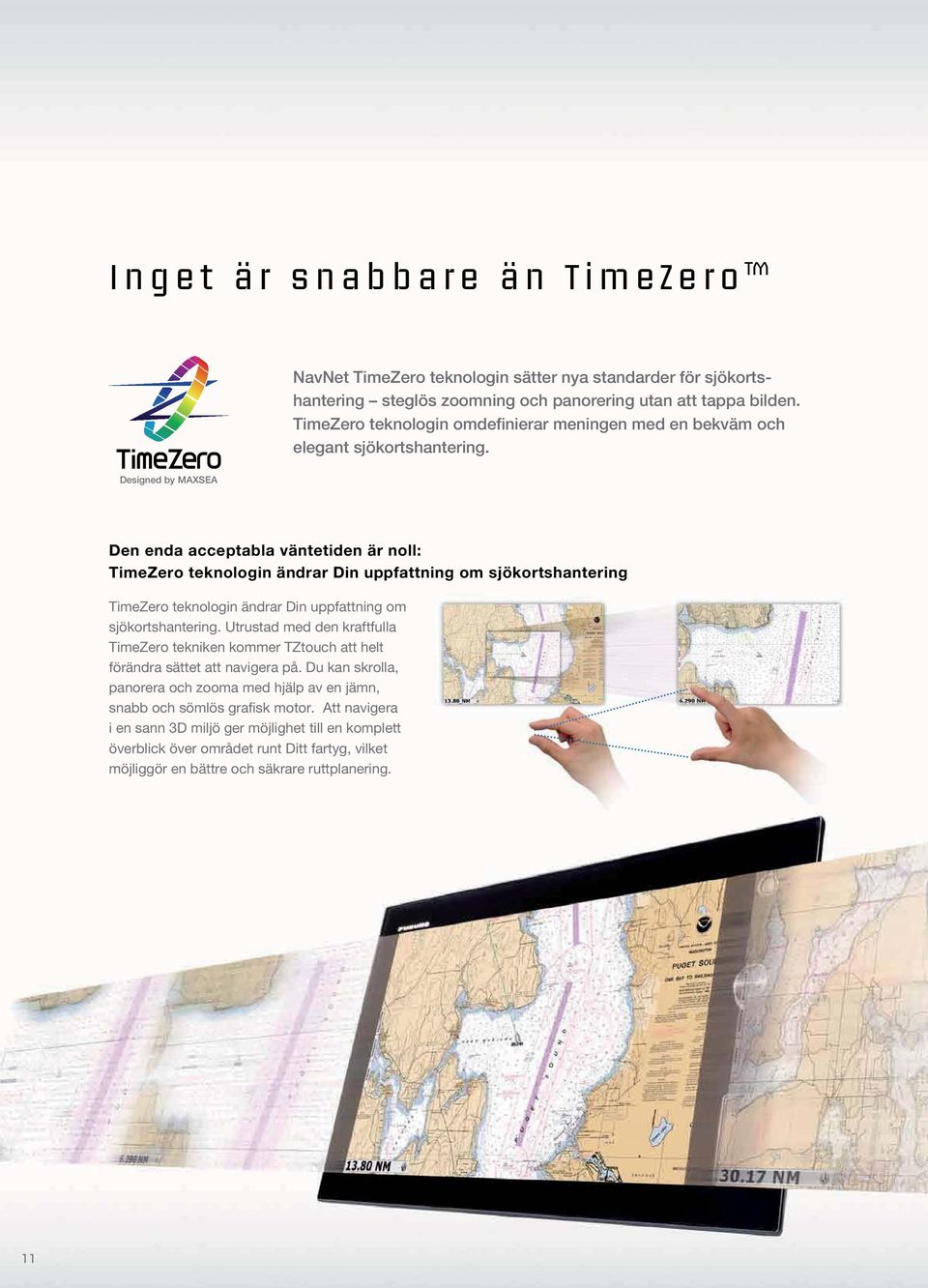

12 Inget är snabbare än TimeZero NavNet TimeZero teknologin sätter nya standarder för sjökortshantering steglös zoomning och panorering utan att tappa bilden. TimeZero teknologin omdefinierar meningen med en bekväm och elegant sjökortshantering. Designed by MAXSEA Den enda acceptabla väntetiden är noll: TimeZero teknologin ändrar Din uppfattning om sjökortshantering TimeZero teknologin ändrar Din uppfattning om sjökortshantering. Utrustad med den kraftfulla TimeZero tekniken kommer TZtouch att helt förändra sättet att navigera på. Du kan skrolla, panorera och zooma med hjälp av en jämn, snabb och sömlös grafisk motor. Att navigera i en sann 3D miljö ger möjlighet till en komplett överblick över området runt Ditt fartyg, vilket möjliggör en bättre och säkrare ruttplanering. 11

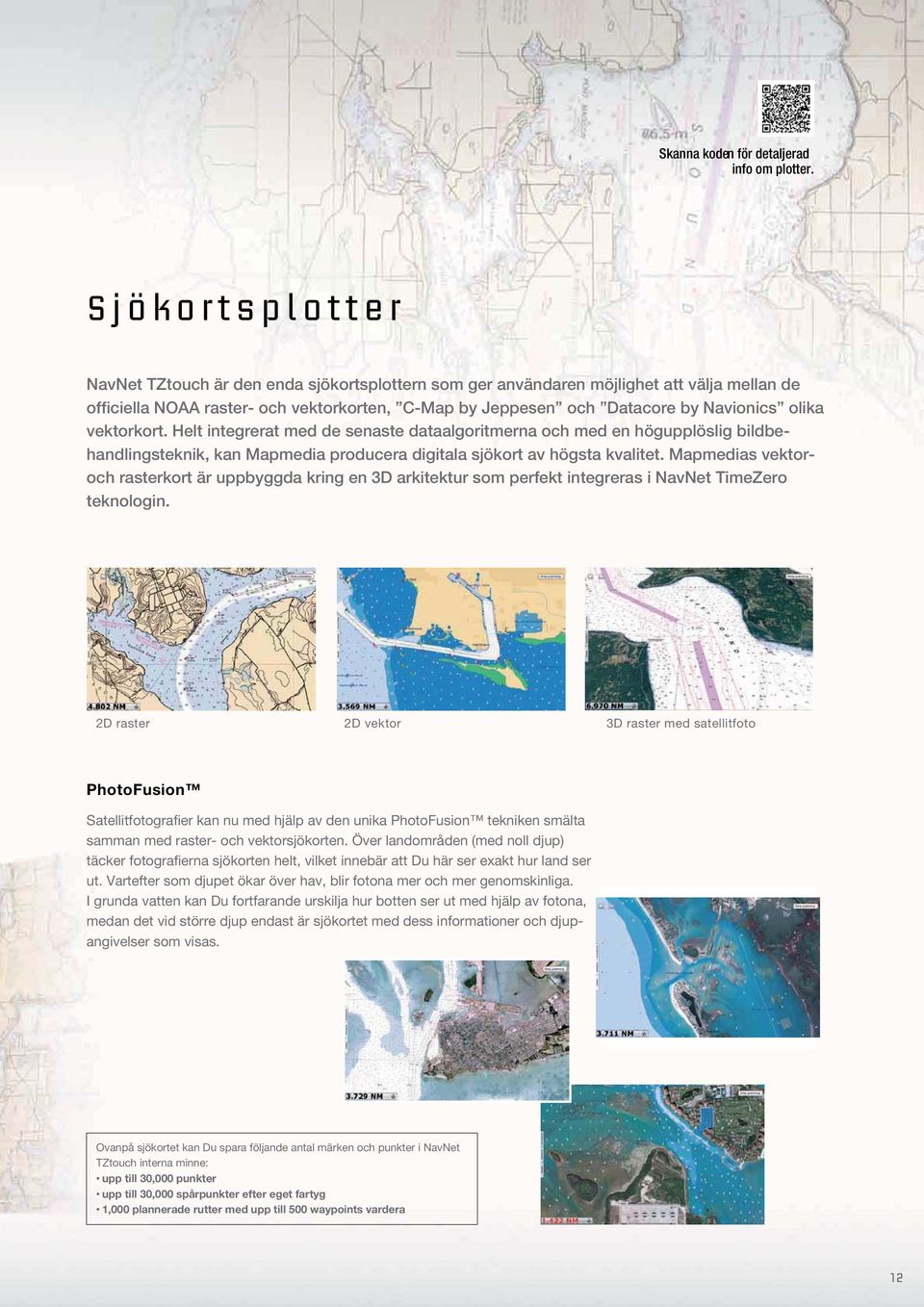

13 Skanna koden för detaljerad info om plotter. Sjökortsplotter NavNet TZtouch är den enda sjökortsplottern som ger användaren möjlighet att välja mellan de officiella NOAA raster- och vektorkorten, C-Map by Jeppesen och Datacore by Navionics olika vektorkort. Helt integrerat med de senaste dataalgoritmerna och med en högupplöslig bildbehandlingsteknik, kan Mapmedia producera digitala sjökort av högsta kvalitet. Mapmedias vektoroch rasterkort är uppbyggda kring en 3D arkitektur som perfekt integreras i NavNet TimeZero teknologin. 2D raster 2D vektor 3D raster med satellitfoto PhotoFusion Satellitfotografier kan nu med hjälp av den unika PhotoFusion tekniken smälta samman med raster- och vektorsjökorten. Över landområden (med noll djup) täcker fotografierna sjökorten helt, vilket innebär att Du här ser exakt hur land ser ut. Vartefter som djupet ökar över hav, blir fotona mer och mer genomskinliga. I grunda vatten kan Du fortfarande urskilja hur botten ser ut med hjälp av fotona, medan det vid större djup endast är sjökortet med dess informationer och djupangivelser som visas. Ovanpå sjökortet kan Du spara följande antal märken och punkter i NavNet TZtouch interna minne: upp till 30,000 punkter upp till 30,000 spårpunkter efter eget fartyg 1,000 plannerade rutter med upp till 500 waypoints vardera 12

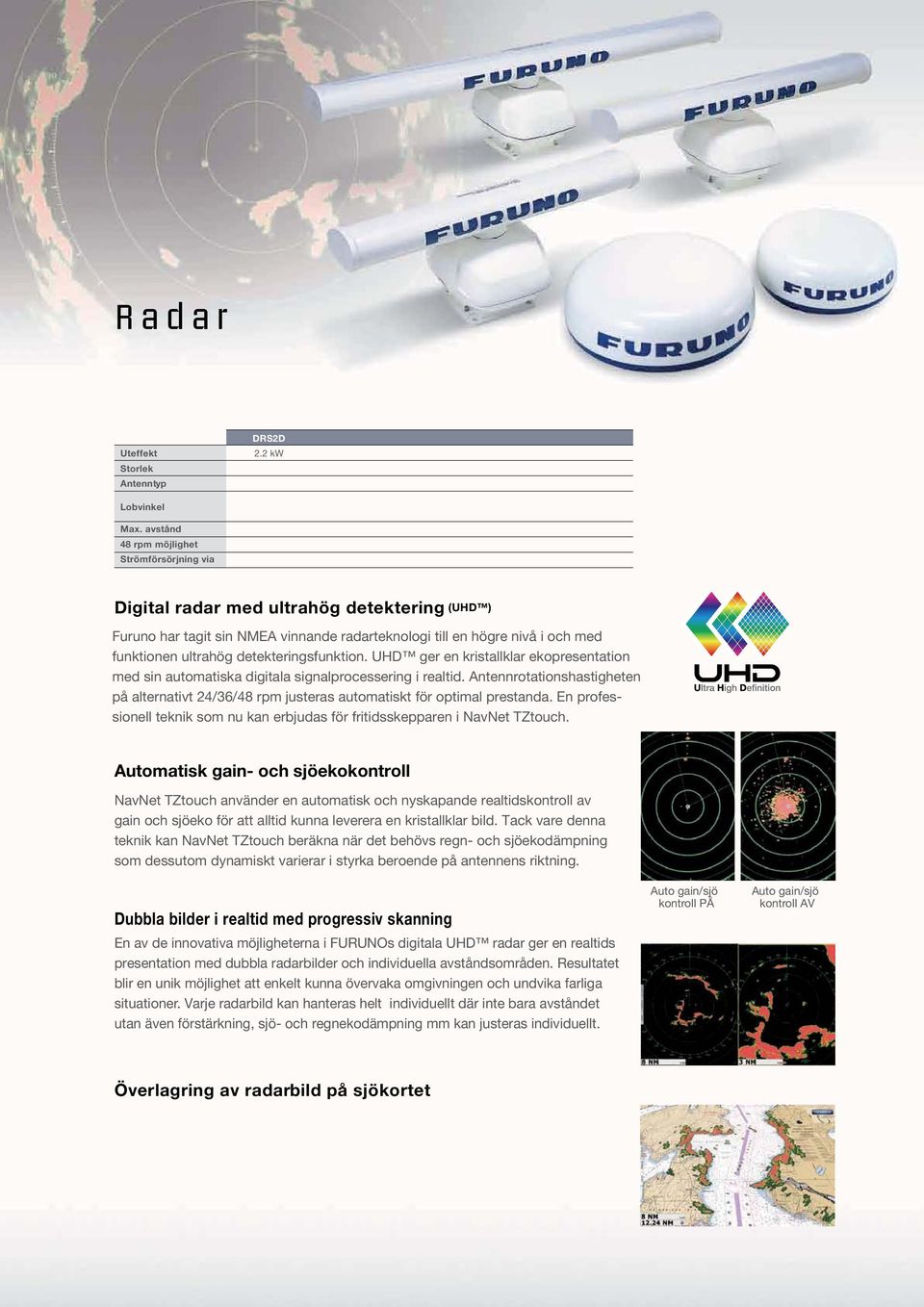

14 Skanna koden för detaljerad info om radar. Radar NavNet TZtouch radarsensorer Sensoralternativ Uteffekt Storlek Antenntyp Horisontalt Lobvinkel Vertikalt Max. avstånd 48 rpm möjlighet Strömförsörjning via DRS2D 2.2 kw Radom nm PSU-012 DRS4D 4 kw Radom nm PSU-012 DRS4A 4 kw 3.5 f t Öppen nm PSU-012 DRS6A 6 kw 4 f t Öppen nm PSU-012 DRS12A 12 kw 4 f t/6 f t Öppen 1.9 / /22 72 nm PSU-012 DRS25A 25 kw 4 f t/6 f Öppen 1.9 / /22 96 nm PSU-013 Radarantennerna karakteristik överensstämmer med IEC62252 Ed.1:2004 (klausul 4.33, 5.33, annex D). Digital radar med ultrahög detektering (UHD ) Furuno har tagit sin NMEA vinnande radarteknologi till en högre nivå i och med funktionen ultrahög detekteringsfunktion. UHD ger en kristallklar ekopresentation med sin automatiska digitala signalprocessering i realtid. Antennrotationshastigheten på alternativt 24/36/48 rpm justeras automatiskt för optimal prestanda. En professionell teknik som nu kan erbjudas för fritidsskepparen i NavNet TZtouch. Automatisk gain- och sjöekokontroll NavNet TZtouch använder en automatisk och nyskapande realtidskontroll av gain och sjöeko för att alltid kunna leverera en kristallklar bild. Tack vare denna teknik kan NavNet TZtouch beräkna när det behövs regn- och sjöekodämpning som dessutom dynamiskt varierar i styrka beroende på antennens riktning. Dubbla bilder i realtid med progressiv skanning En av de innovativa möjligheterna i FURUNOs digitala UHD radar ger en realtids presentation med dubbla radarbilder och individuella avståndsområden. Resultatet blir en unik möjlighet att enkelt kunna övervaka omgivningen och undvika farliga situationer. Varje radarbild kan hanteras helt individuellt där inte bara avståndet utan även förstärkning, sjö- och regnekodämpning mm kan justeras individuellt. Auto gain/sjö kontroll PÅ Auto gain/sjö kontroll AV Överlagring av radarbild på sjökortet En radarbild kan överlagras sjökortsbilden*. Detta är inte bara möjligt i den traditionella 2D bilden, utan kan också göras i 3D presentationen. Radarns avståndsskala anpassas till sjökortets på så sätt att avståndsområdena är sammanlänkade och kan ändras helt steglöst. (* kräver kompassinfo.) 13

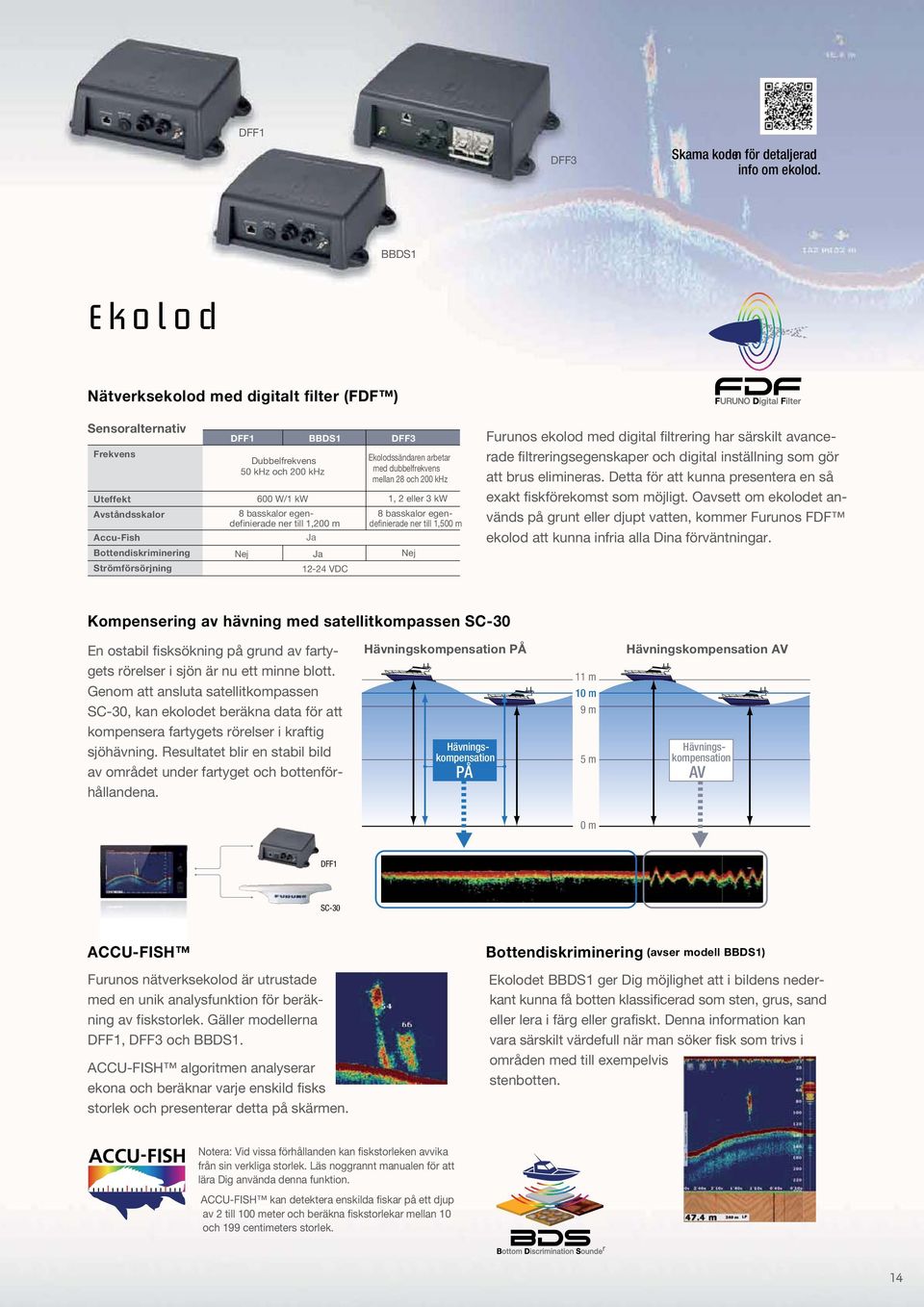

15 DFF1 DFF3 Skanna koden för detaljerad info om ekolod. BBDS1 Ekolod Nätverksekolod med digitalt filter (FDF ) Sensoralternativ Frekvens Uteffekt Avståndsskalor Accu-Fish Bottendiskriminering Strömförsörjning DFF1 BBDS1 Dubbelfrekvens 50 khz och 200 khz DFF3 Ekolodssändaren arbetar med dubbelfrekvens mellan 28 och 200 khz 600 W/1 kw 8 basskalor egendefinierade 1, 2 eller 3 kw 8 basskalor egen- ner till 1,200 m definierade ner till 1,500 m Nej Ja Ja Nej VDC Furunos ekolod med digital filtrering har särskilt avancerade filtreringsegenskaper och digital inställning som gör att brus elimineras. Detta för att kunna presentera en så exakt fiskförekomst som möjligt. Oavsett om ekolodet används på grunt eller djupt vatten, kommer Furunos FDF ekolod att kunna infria alla Dina förväntningar. Kompensering av hävning med satellitkompassen SC-30 En ostabil fisksökning på grund av fartygets rörelser i sjön är nu ett minne blott. Genom att ansluta satellitkompassen SC-30, kan ekolodet beräkna data för att kompensera fartygets rörelser i kraftig sjöhävning. Resultatet blir en stabil bild av området under fartyget och bottenförhållandena. Hävningskompensation PÅ Hävningskompensation PÅ 11 m 10 m 9 m 5 m Hävningskompensation AV Hävningskompensation AV 0 m DFF1 SC-30 ACCU-FISH Furunos nätverksekolod är utrustade med en unik analysfunktion för beräkning av fiskstorlek. Gäller modellerna DFF1, DFF3 och BBDS1. ACCU-FISH algoritmen analyserar ekona och beräknar varje enskild fisks storlek och presenterar detta på skärmen. Bottendiskriminering (avser modell BBDS1) Ekolodet BBDS1 ger Dig möjlighet att i bildens nederkant kunna få botten klassificerad som sten, grus, sand eller lera i färg eller grafiskt. Denna information kan vara särskilt värdefull när man söker fisk som trivs i områden med till exempelvis stenbotten. Notera: Vid vissa förhållanden kan fiskstorleken avvika från sin verkliga storlek. Läs noggrannt manualen för att lära Dig använda denna funktion. ACCU-FISH kan detektera enskilda fiskar på ett djup av 2 till 100 meter och beräkna fiskstorlekar mellan 10 och 199 centimeters storlek. 14

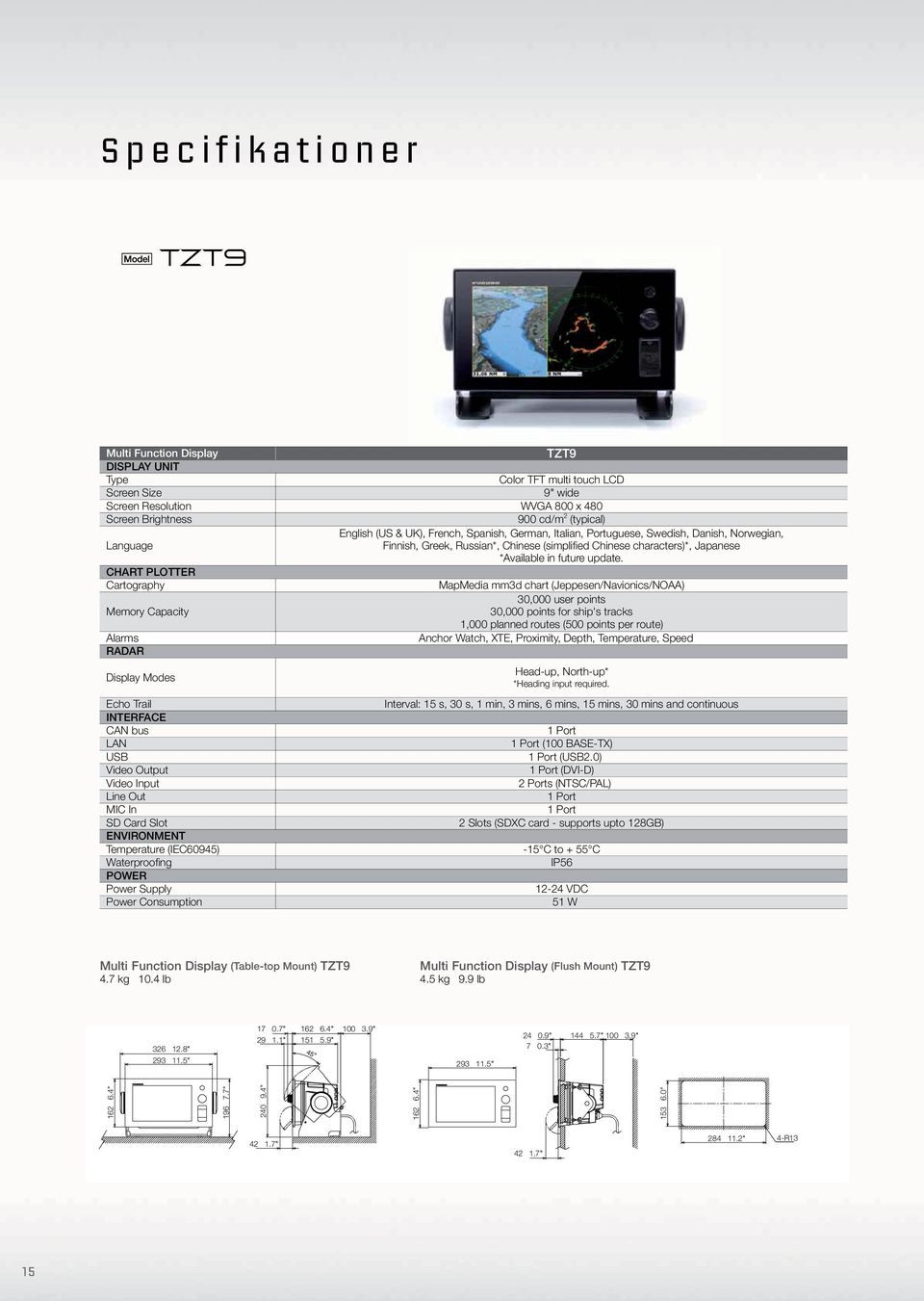

16 Specifikationer Multi Function Display TZT9 DISPLAY UNIT Type Color TFT multi touch LCD Screen Size 9" wide Screen Resolution WVGA 800 x 480 Screen Brightness 900 cd/m 2 (typical) English (US & UK), French, Spanish, German, Italian, Portuguese, Swedish, Danish, Norwegian, Language Finnish, Greek, Russian*, Chinese (simplified Chinese characters)*, Japanese *Available in future update. CHART PLOTTER Cartography MapMedia mm3d chart (Jeppesen/Navionics/NOAA) 30,000 user points Memory Capacity 30,000 points for ship's tracks 1,000 planned routes (500 points per route) Alarms Anchor Watch, XTE, Proximity, Depth, Temperature, Speed RADAR Display Modes Head-up, North-up* *Heading input required. Echo Trail Interval: 15 s, 30 s, 1 min, 3 mins, 6 mins, 15 mins, 30 mins and continuous INTERFACE CAN bus 1 Port LAN 1 Port (100 BASE-TX) USB 1 Port (USB2.0) Video Output 1 Port (DVI-D) Video Input 2 Ports (NTSC/PAL) Line Out 1 Port MIC In 1 Port SD Card Slot 2 Slots (SDXC card - supports upto 128GB) ENVIRONMENT Temperature (IEC60945) -15 C to + 55 C Waterproofing IP56 POWER Power Supply VDC Power Consumption 51 W Multi Function Display (Table-top Mount) TZT9 4.7 kg 10.4 lb Multi Function Display (Flush Mount) TZT9 4.5 kg 9.9 lb " " " " " " " " " 7 0.3" " " " " " " " " " " 4-R13 15

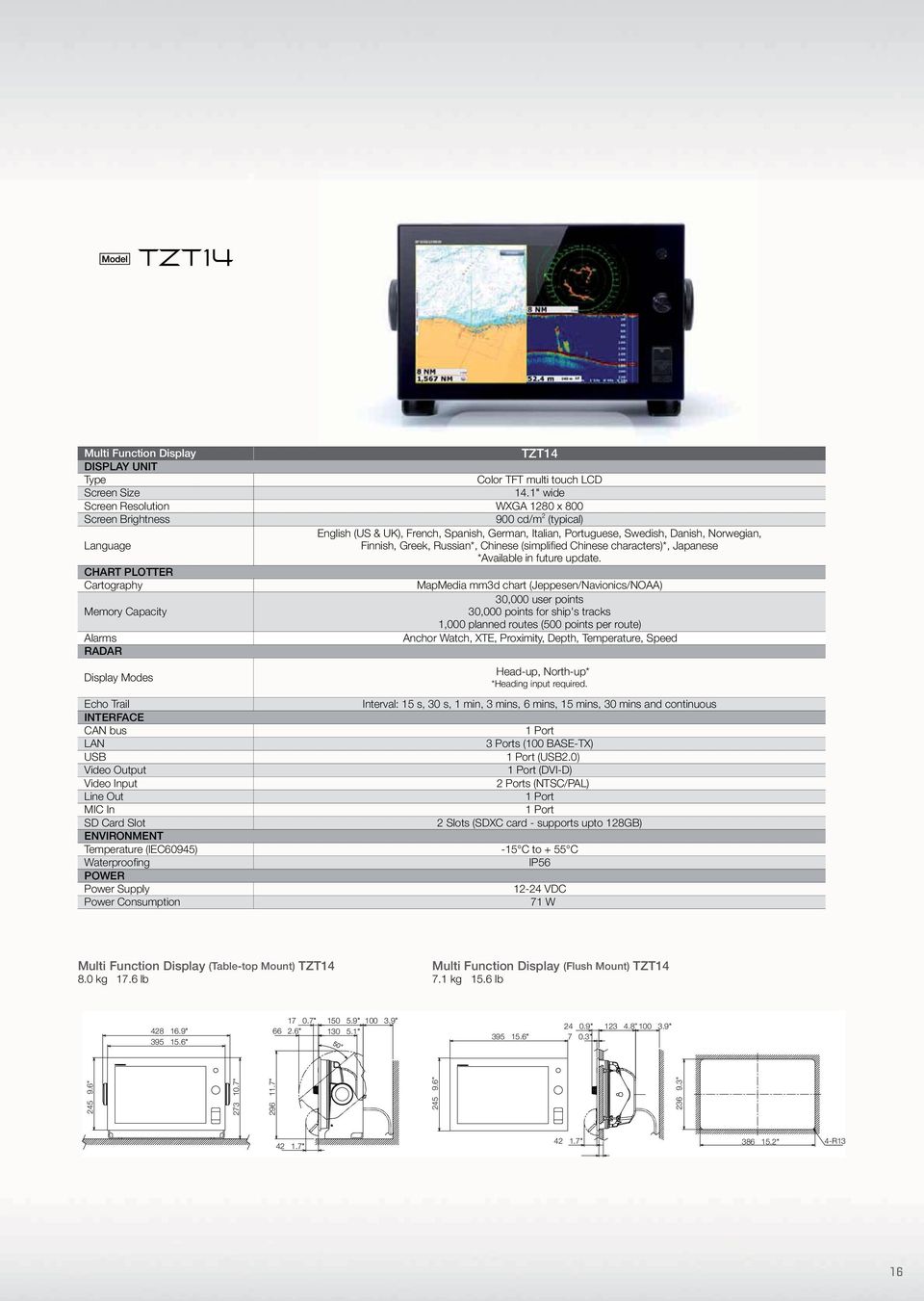

17 Multi Function Display TZT14 DISPLAY UNIT Type Color TFT multi touch LCD Screen Size 14.1" wide Screen Resolution WXGA 1280 x 800 Screen Brightness 900 cd/m 2 (typical) English (US & UK), French, Spanish, German, Italian, Portuguese, Swedish, Danish, Norwegian, Language Finnish, Greek, Russian*, Chinese (simplified Chinese characters)*, Japanese *Available in future update. CHART PLOTTER Cartography MapMedia mm3d chart (Jeppesen/Navionics/NOAA) 30,000 user points Memory Capacity 30,000 points for ship's tracks 1,000 planned routes (500 points per route) Alarms Anchor Watch, XTE, Proximity, Depth, Temperature, Speed RADAR Display Modes Head-up, North-up* *Heading input required. Echo Trail Interval: 15 s, 30 s, 1 min, 3 mins, 6 mins, 15 mins, 30 mins and continuous INTERFACE CAN bus 1 Port LAN 3 Ports (100 BASE-TX) USB 1 Port (USB2.0) Video Output 1 Port (DVI-D) Video Input 2 Ports (NTSC/PAL) Line Out 1 Port MIC In 1 Port SD Card Slot 2 Slots (SDXC card - supports upto 128GB) ENVIRONMENT Temperature (IEC60945) -15 C to + 55 C Waterproofing IP56 POWER Power Supply VDC Power Consumption 71 W Multi Function Display (Table-top Mount) TZT kg 17.6 lb Multi Function Display (Flush Mount) TZT kg 15.6 lb " " " " " " " " " 7 0.3" " " " " " " " " " 4-R13 16

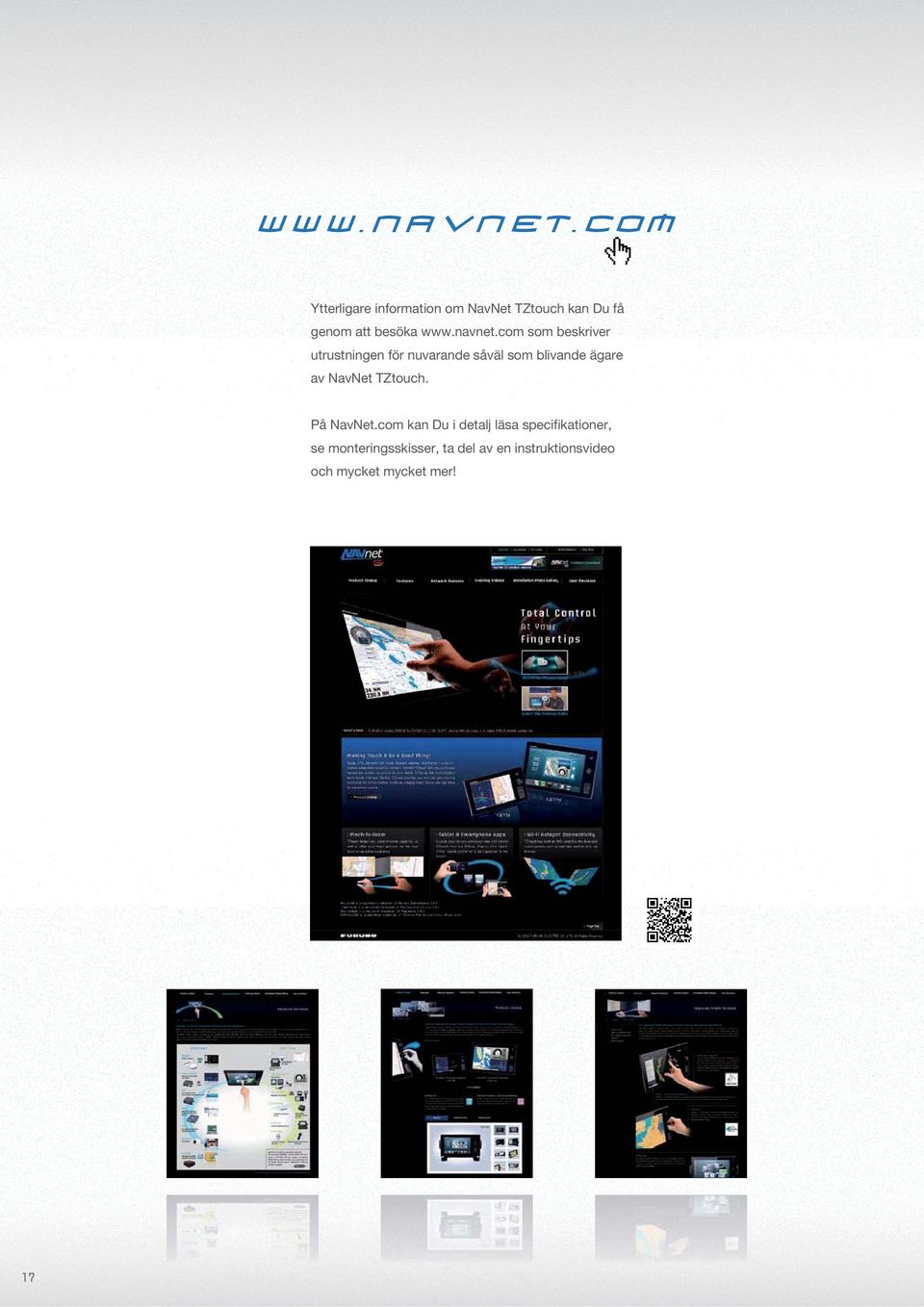

18 Ytterligare information om NavNet TZtouch kan Du få genom att besöka som beskriver utrustningen för nuvarande såväl som blivande ägare av NavNet TZtouch. På NavNet.com kan Du i detalj läsa specifikationer, se monteringsskisser, ta del av en instruktionsvideo och mycket mycket mer! 17

19 Navigering med fingertoppskänsla
