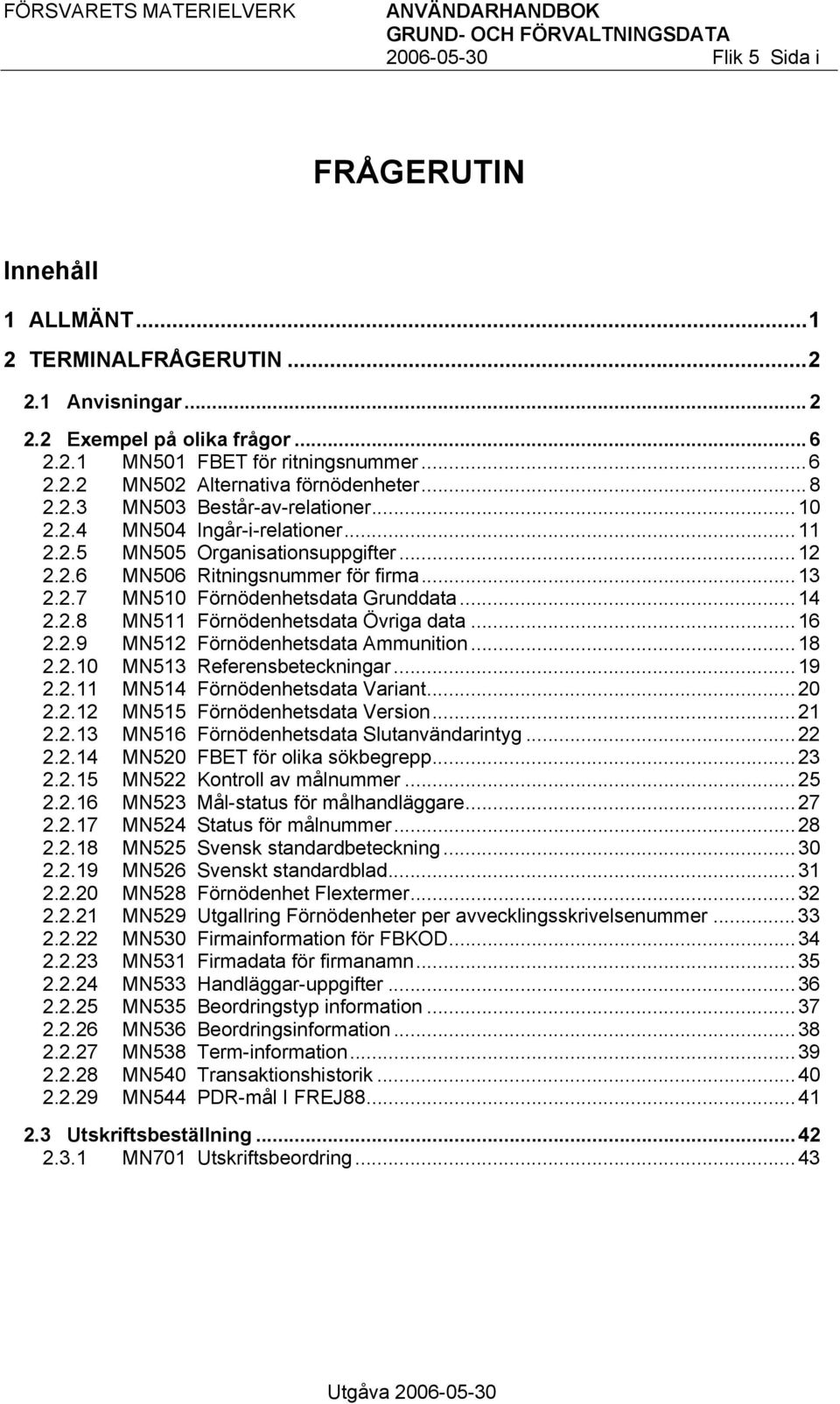

1 Flik 5 Sida i FRÅGERUTIN Innehåll 1 ALLMÄNT TERMINALFRÅGERUTIN Anvisningar Exempel på olika frågor MN501 FBET för ritningsnummer MN502 Alternativa förnödenheter MN503 Består-av-relationer MN504 Ingår-i-relationer MN505 Organisationsuppgifter MN506 Ritningsnummer för firma MN510 Förnödenhetsdata Grunddata MN511 Förnödenhetsdata Övriga data MN512 Förnödenhetsdata Ammunition MN513 Referensbeteckningar MN514 Förnödenhetsdata Variant MN515 Förnödenhetsdata Version MN516 Förnödenhetsdata Slutanvändarintyg MN520 FBET för olika sökbegrepp MN522 Kontroll av målnummer MN523 Mål-status för målhandläggare MN524 Status för målnummer MN525 Svensk standardbeteckning MN526 Svenskt standardblad MN528 Förnödenhet Flextermer MN529 Utgallring Förnödenheter per avvecklingsskrivelsenummer MN530 Firmainformation för FBKOD MN531 Firmadata för firmanamn MN533 Handläggar-uppgifter MN535 Beordringstyp information MN536 Beordringsinformation MN538 Term-information MN540 Transaktionshistorik MN544 PDR-mål I FREJ Utskriftsbeställning MN701 Utskriftsbeordring...43

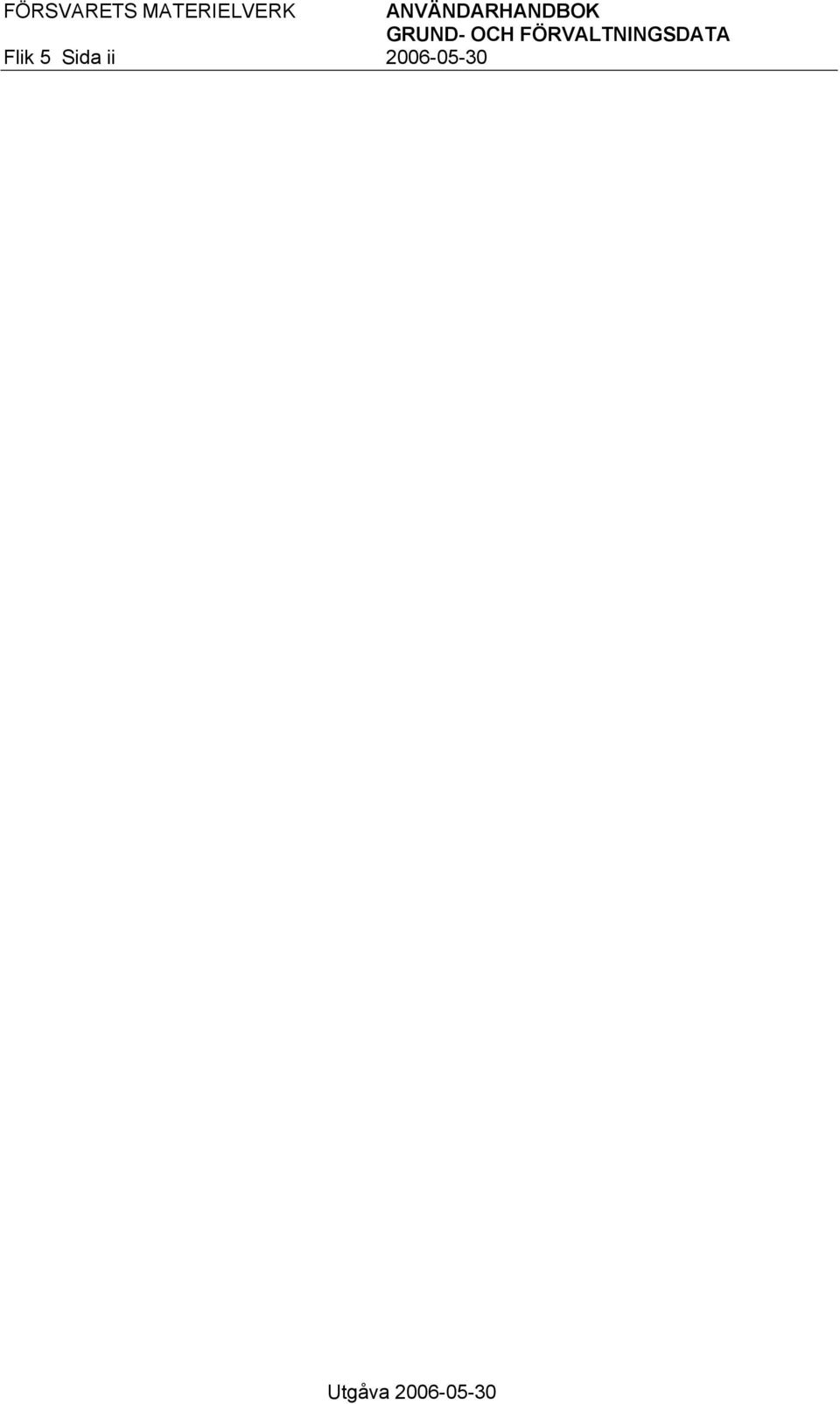

2 Flik 5 Sida ii

3 Flik 5 Sida 1(45) FRÅGERUTIN 1 ALLMÄNT En form av återvinning är frågemöjlighet via terminal. För att kunna utnyttja denna erfordras behörighet till frågerutinen. Sådan behörighet kan begäras från MS 587. Frågerutinen ger möjlighet till flera typer av frågor samt ett utskriftsbeordring, för utskrift av svar på gjorda frågor. Utskrift av listor bör noga övervägas beträffande behovet och omfånget av listor. Om svaret innehåller mer än 1000 förrådsbeteckningar går det inte att göra utskriftsbeordring. I dessa fall måste MS 587 kontaktas, detta finns angivet på terminalbilden. MS 587 bedömer rimligheten med hänsyn till nytta och kostnad och formulerar frågan till FREJ88. Beställning av utskrift finns förklarat under kapitel Vilka svarsbilder som har utskriftsmöjlighet framgår på terminalbilden (F4 utskrift). Det är också angivet i beskrivningarna för de olika bilderna vilka som har utskriftsmöjlighet.

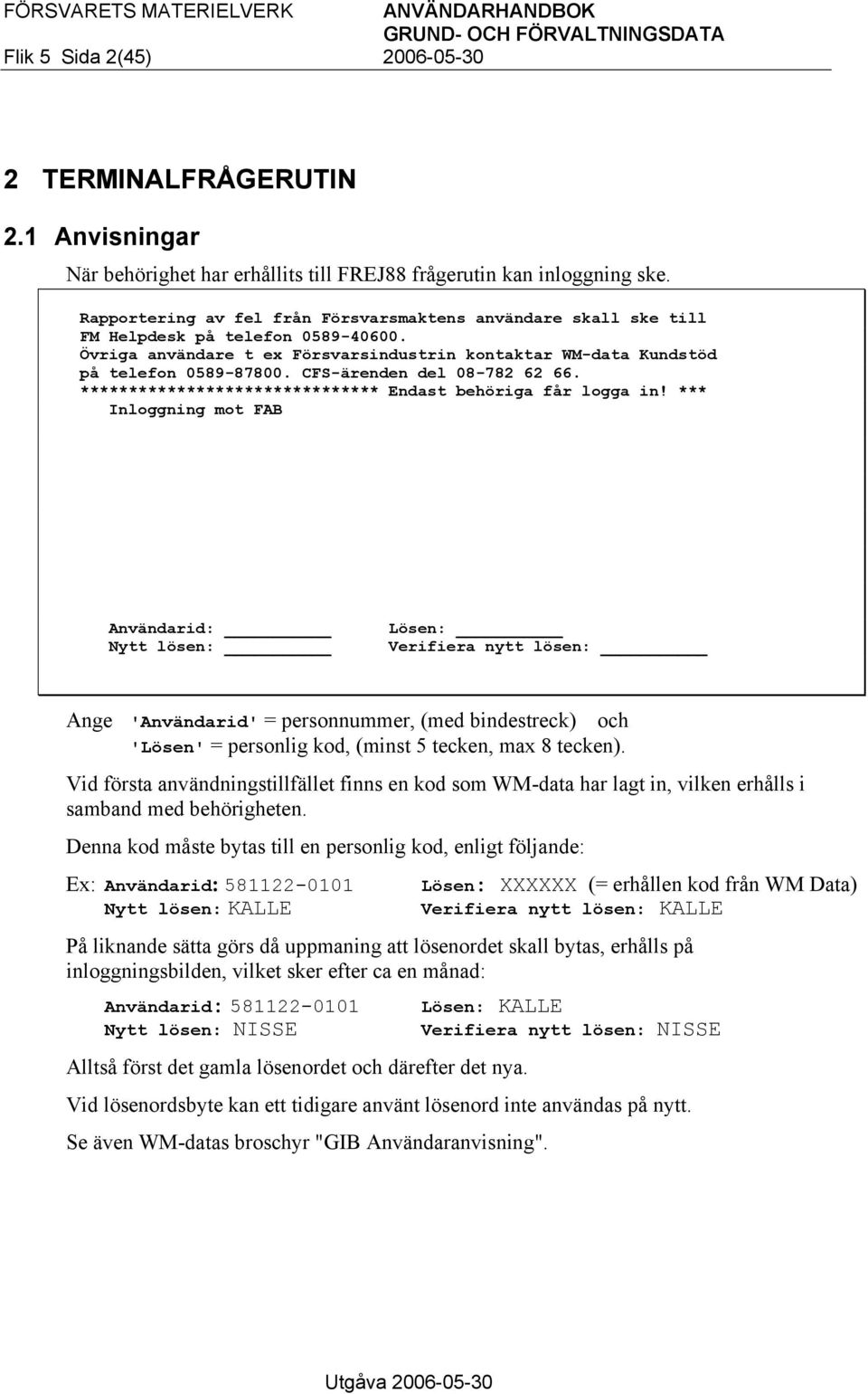

4 Flik 5 Sida 2(45) TERMINALFRÅGERUTIN 2.1 Anvisningar När behörighet har erhållits till FREJ88 frågerutin kan inloggning ske. Rapportering av fel från Försvarsmaktens användare skall ske till FM Helpdesk på telefon Övriga användare t ex Försvarsindustrin kontaktar WM-data Kundstöd på telefon CFS-ärenden del ******************************* Endast behöriga får logga in! *** Inloggning mot FAB Användarid: Nytt lösen: Lösen: Verifiera nytt lösen: Ange 'Användarid' = personnummer, (med bindestreck) och 'Lösen' = personlig kod, (minst 5 tecken, max 8 tecken). Vid första användningstillfället finns en kod som WM-data har lagt in, vilken erhålls i samband med behörigheten. Denna kod måste bytas till en personlig kod, enligt följande: Ex: Användarid: Nytt lösen: KALLE Lösen: XXXXXX (= erhållen kod från WM Data) Verifiera nytt lösen: KALLE På liknande sätta görs då uppmaning att lösenordet skall bytas, erhålls på inloggningsbilden, vilket sker efter ca en månad: Användarid: Nytt lösen: NISSE Alltså först det gamla lösenordet och därefter det nya. Lösen: KALLE Verifiera nytt lösen: NISSE Vid lösenordsbyte kan ett tidigare använt lösenord inte användas på nytt. Se även WM-datas broschyr "GIB Användaranvisning".

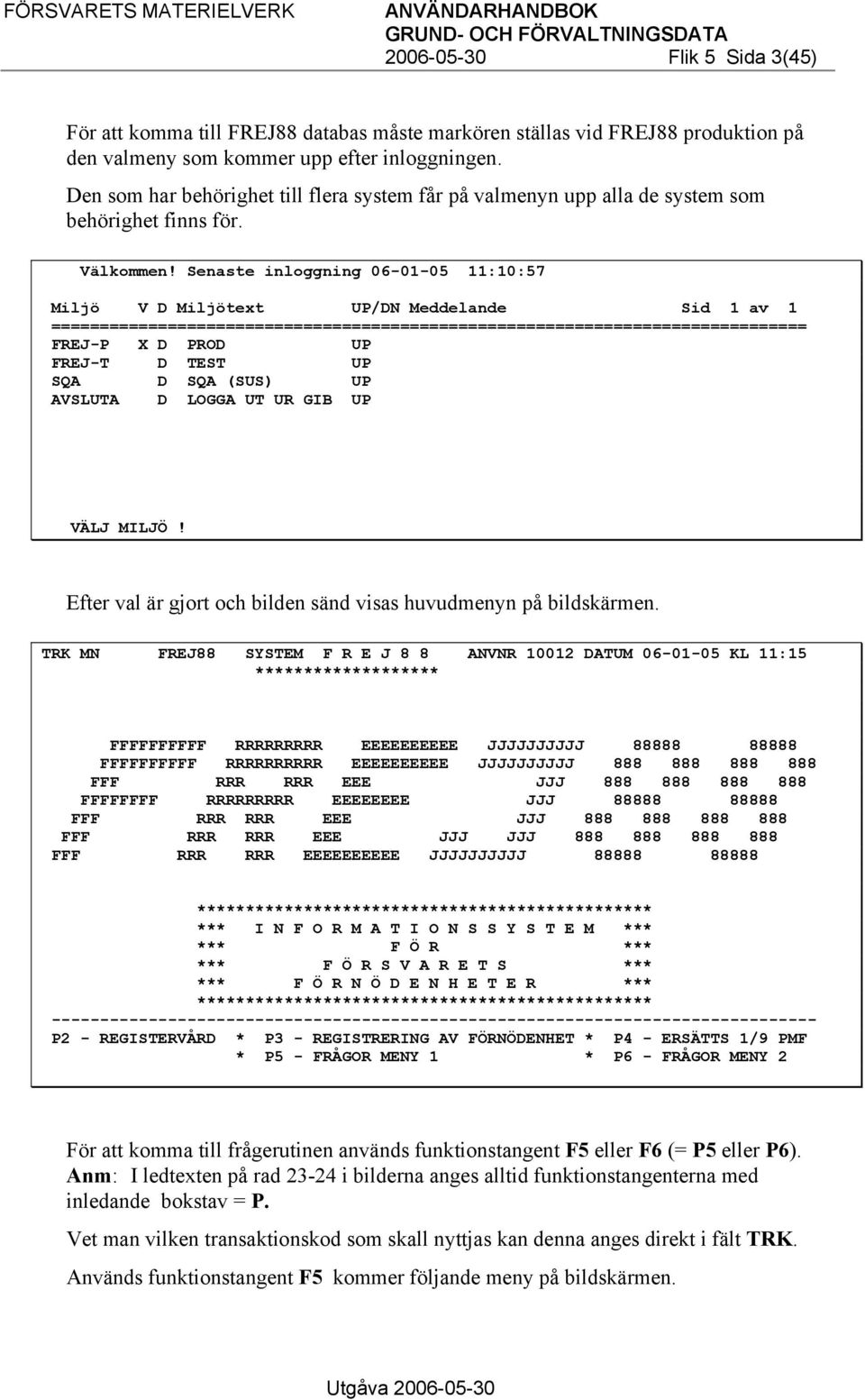

5 Flik 5 Sida 3(45) För att komma till FREJ88 databas måste markören ställas vid FREJ88 produktion på den valmeny som kommer upp efter inloggningen. Den som har behörighet till flera system får på valmenyn upp alla de system som behörighet finns för. Välkommen! Senaste inloggning :10:57 Miljö V D Miljötext UP/DN Meddelande Sid 1 av 1 ============================================================================== FREJ-P X D PROD UP FREJ-T D TEST UP SQA D SQA (SUS) UP AVSLUTA D LOGGA UT UR GIB UP VÄLJ MILJÖ! Efter val är gjort och bilden sänd visas huvudmenyn på bildskärmen. TRK MN FREJ88 SYSTEM F R E J 8 8 ANVNR DATUM KL 11:15 ******************* FFFFFFFFFF RRRRRRRRR EEEEEEEEEE JJJJJJJJJJ FFFFFFFFFF RRRRRRRRRR EEEEEEEEEE JJJJJJJJJJ FFF RRR RRR EEE JJJ FFFFFFFF RRRRRRRRR EEEEEEEE JJJ FFF RRR RRR EEE JJJ FFF RRR RRR EEE JJJ JJJ FFF RRR RRR EEEEEEEEEE JJJJJJJJJJ *********************************************** *** I N F O R M A T I O N S S Y S T E M *** *** F Ö R *** *** F Ö R S V A R E T S *** *** F Ö R N Ö D E N H E T E R *** *********************************************** P2 - REGISTERVÅRD * P3 - REGISTRERING AV FÖRNÖDENHET * P4 - ERSÄTTS 1/9 PMF * P5 - FRÅGOR MENY 1 * P6 - FRÅGOR MENY 2 För att komma till frågerutinen används funktionstangent F5 eller F6 (= P5 eller P6). Anm: I ledtexten på rad i bilderna anges alltid funktionstangenterna med inledande bokstav = P. Vet man vilken transaktionskod som skall nyttjas kan denna anges direkt i fält TRK. Används funktionstangent F5 kommer följande meny på bildskärmen.

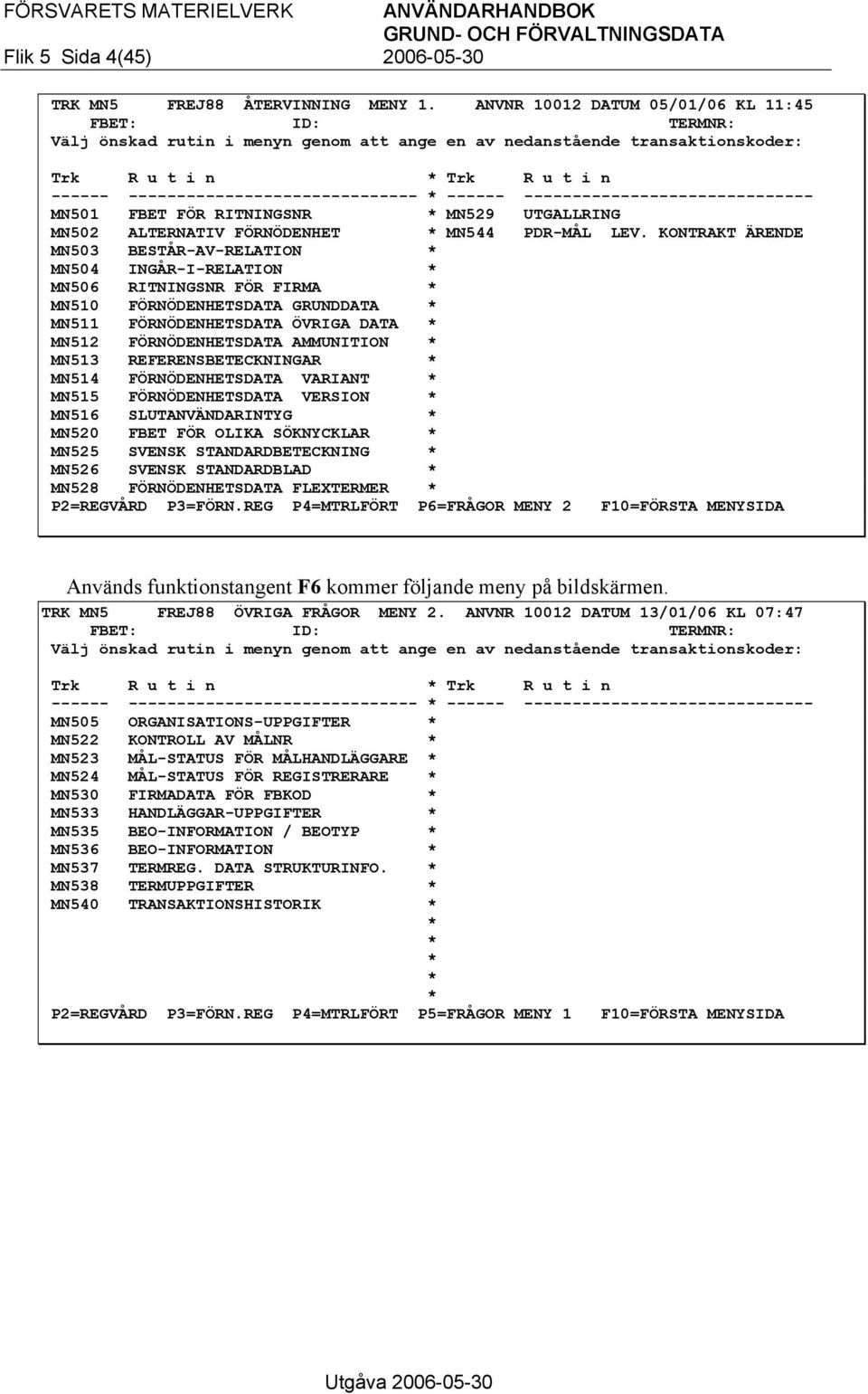

6 Flik 5 Sida 4(45) TRK MN5 FREJ88 ÅTERVINNING MENY 1. ANVNR DATUM 05/01/06 KL 11:45 FBET: ID: TERMNR: Välj önskad rutin i menyn genom att ange en av nedanstående transaktionskoder: Trk R u t i n * Trk R u t i n * MN501 FBET FÖR RITNINGSNR * MN529 UTGALLRING MN502 ALTERNATIV FÖRNÖDENHET * MN544 PDR-MÅL LEV. KONTRAKT ÄRENDE MN503 BESTÅR-AV-RELATION * MN504 INGÅR-I-RELATION * MN506 RITNINGSNR FÖR FIRMA * MN510 FÖRNÖDENHETSDATA GRUNDDATA * MN511 FÖRNÖDENHETSDATA ÖVRIGA DATA * MN512 FÖRNÖDENHETSDATA AMMUNITION * MN513 REFERENSBETECKNINGAR * MN514 FÖRNÖDENHETSDATA VARIANT * MN515 FÖRNÖDENHETSDATA VERSION * MN516 SLUTANVÄNDARINTYG * MN520 FBET FÖR OLIKA SÖKNYCKLAR * MN525 SVENSK STANDARDBETECKNING * MN526 SVENSK STANDARDBLAD * MN528 FÖRNÖDENHETSDATA FLEXTERMER * P2=REGVÅRD P3=FÖRN.REG P4=MTRLFÖRT P6=FRÅGOR MENY 2 F10=FÖRSTA MENYSIDA Används funktionstangent F6 kommer följande meny på bildskärmen. TRK MN5 FREJ88 ÖVRIGA FRÅGOR MENY 2. ANVNR DATUM 13/01/06 KL 07:47 FBET: ID: TERMNR: Välj önskad rutin i menyn genom att ange en av nedanstående transaktionskoder: Trk R u t i n * Trk R u t i n * MN505 ORGANISATIONS-UPPGIFTER * MN522 KONTROLL AV MÅLNR * MN523 MÅL-STATUS FÖR MÅLHANDLÄGGARE * MN524 MÅL-STATUS FÖR REGISTRERARE * MN530 FIRMADATA FÖR FBKOD * MN533 HANDLÄGGAR-UPPGIFTER * MN535 BEO-INFORMATION / BEOTYP * MN536 BEO-INFORMATION * MN537 TERMREG. DATA STRUKTURINFO. * MN538 TERMUPPGIFTER * MN540 TRANSAKTIONSHISTORIK * * * * * * P2=REGVÅRD P3=FÖRN.REG P4=MTRLFÖRT P5=FRÅGOR MENY 1 F10=FÖRSTA MENYSIDA

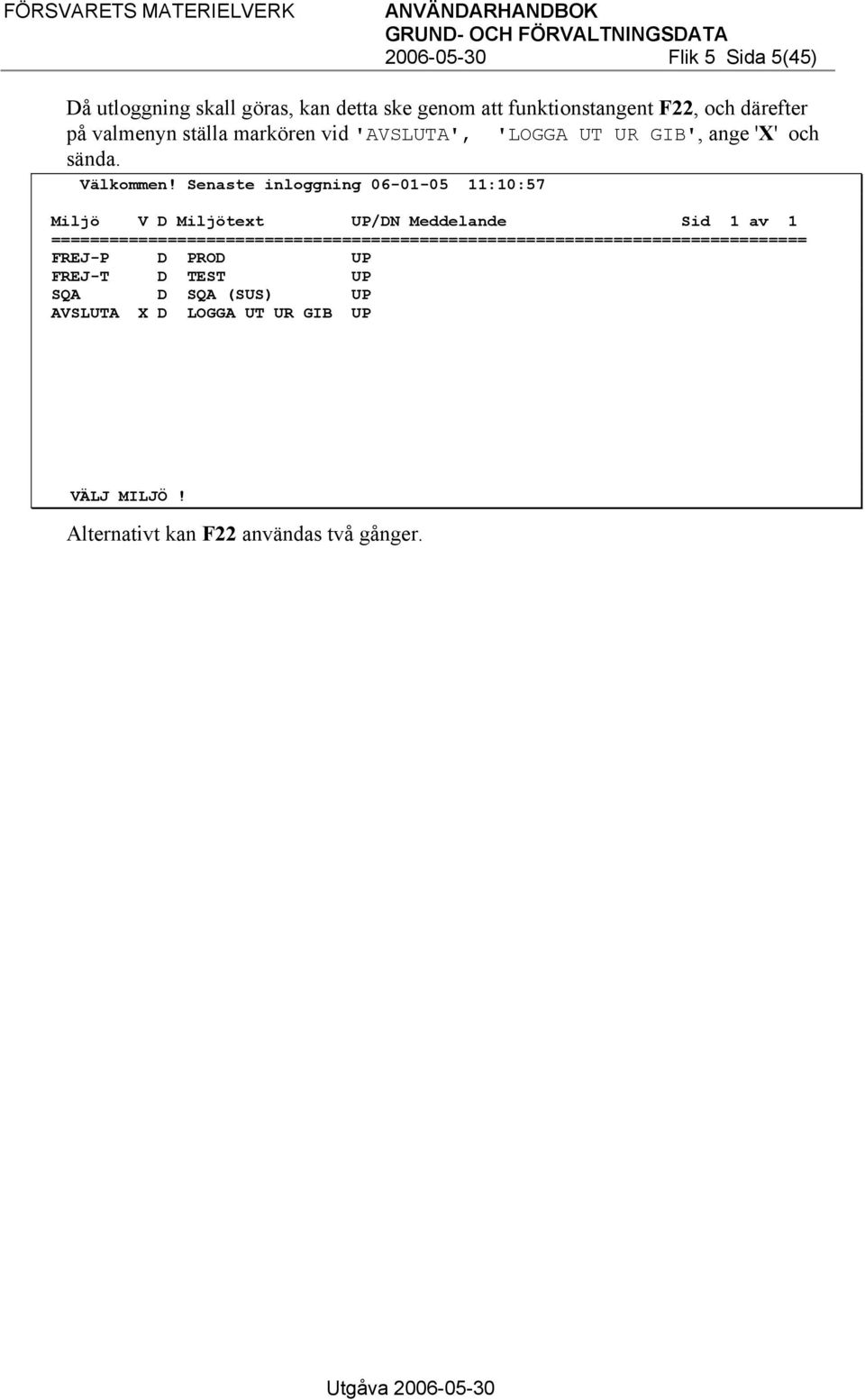

7 Flik 5 Sida 5(45) Då utloggning skall göras, kan detta ske genom att funktionstangent F22, och därefter på valmenyn ställa markören vid 'AVSLUTA', 'LOGGA UT UR GIB', ange 'X' och sända. Välkommen! Senaste inloggning :10:57 Miljö V D Miljötext UP/DN Meddelande Sid 1 av 1 ============================================================================== FREJ-P D PROD UP FREJ-T D TEST UP SQA D SQA (SUS) UP AVSLUTA X D LOGGA UT UR GIB UP VÄLJ MILJÖ! Alternativt kan F22 användas två gånger.

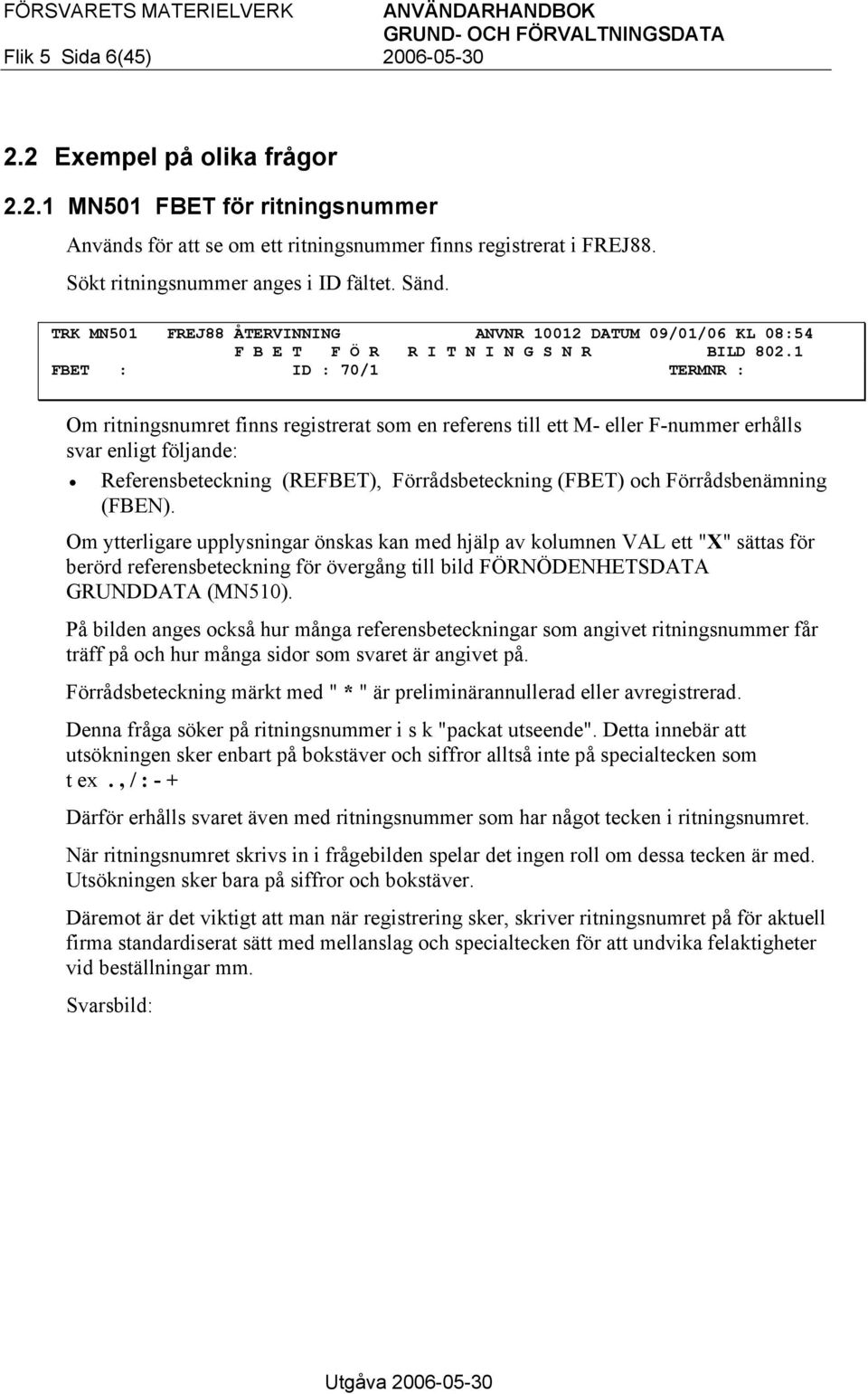

8 Flik 5 Sida 6(45) Exempel på olika frågor MN501 FBET för ritningsnummer Används för att se om ett ritningsnummer finns registrerat i FREJ88. Sökt ritningsnummer anges i ID fältet. Sänd. TRK MN501 FREJ88 ÅTERVINNING ANVNR DATUM 09/01/06 KL 08:54 F B E T F Ö R R I T N I N G S N R BILD FBET : ID : 70/1 TERMNR : Om ritningsnumret finns registrerat som en referens till ett M- eller F-nummer erhålls svar enligt följande: Referensbeteckning (REFBET), Förrådsbeteckning (FBET) och Förrådsbenämning (FBEN). Om ytterligare upplysningar önskas kan med hjälp av kolumnen VAL ett "X" sättas för berörd referensbeteckning för övergång till bild FÖRNÖDENHETSDATA GRUNDDATA (MN510). På bilden anges också hur många referensbeteckningar som angivet ritningsnummer får träff på och hur många sidor som svaret är angivet på. Förrådsbeteckning märkt med " * " är preliminärannullerad eller avregistrerad. Denna fråga söker på ritningsnummer i s k "packat utseende". Detta innebär att utsökningen sker enbart på bokstäver och siffror alltså inte på specialtecken som t ex., / : - + Därför erhålls svaret även med ritningsnummer som har något tecken i ritningsnumret. När ritningsnumret skrivs in i frågebilden spelar det ingen roll om dessa tecken är med. Utsökningen sker bara på siffror och bokstäver. Däremot är det viktigt att man när registrering sker, skriver ritningsnumret på för aktuell firma standardiserat sätt med mellanslag och specialtecken för att undvika felaktigheter vid beställningar mm. Svarsbild:

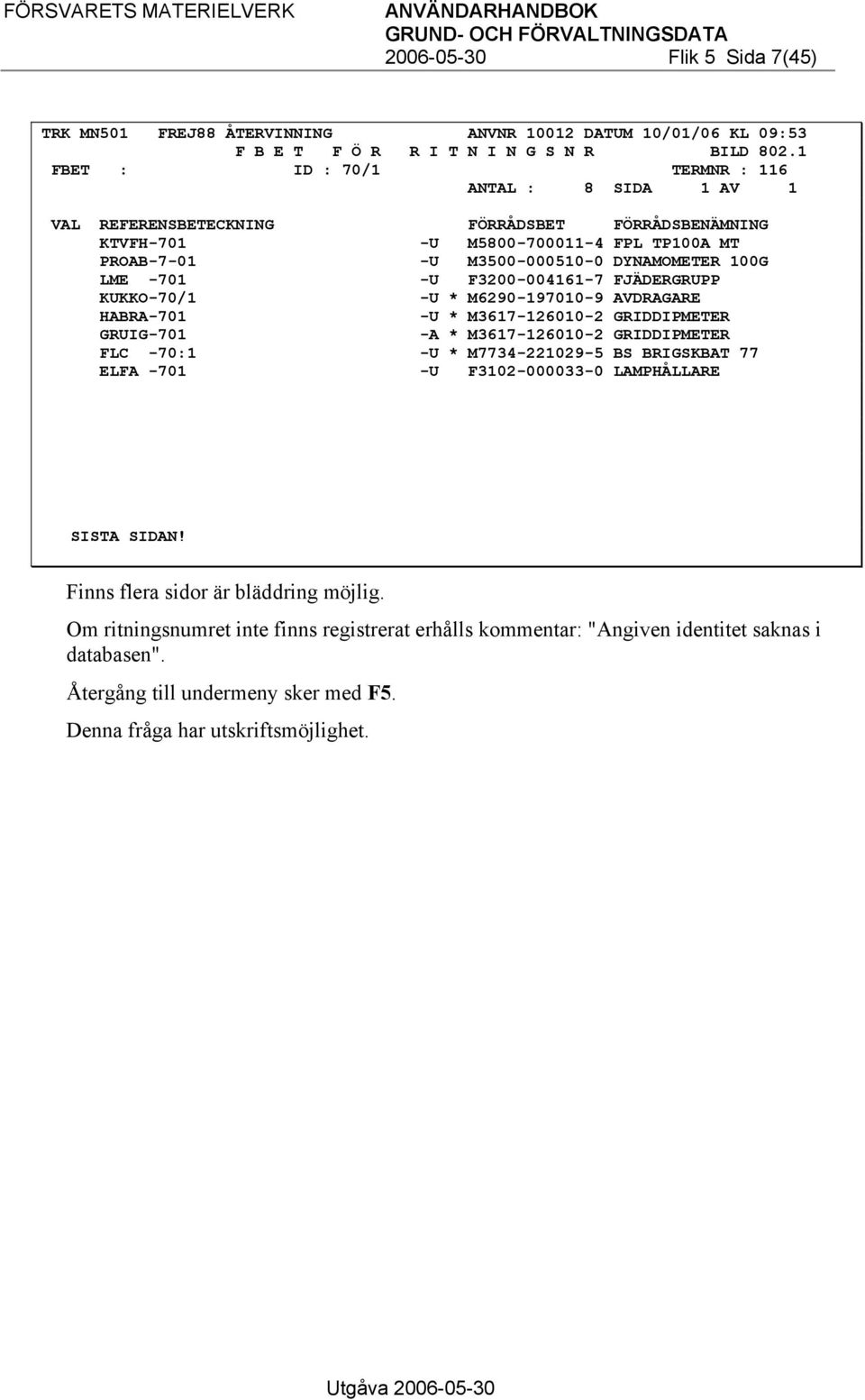

9 Flik 5 Sida 7(45) TRK MN501 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 09:53 F B E T F Ö R R I T N I N G S N R BILD FBET : ID : 70/1 TERMNR : 116 ANTAL : 8 SIDA 1 AV 1 VAL REFERENSBETECKNING FÖRRÅDSBET FÖRRÅDSBENÄMNING KTVFH-701 -U M FPL TP100A MT PROAB U M DYNAMOMETER 100G LME U F FJÄDERGRUPP KUKKO-70/1 -U * M AVDRAGARE HABRA-701 -U * M GRIDDIPMETER GRUIG-701 -A * M GRIDDIPMETER FLC -70:1 -U * M BS BRIGSKBAT 77 ELFA U F LAMPHÅLLARE SISTA SIDAN! Finns flera sidor är bläddring möjlig. Om ritningsnumret inte finns registrerat erhålls kommentar: "Angiven identitet saknas i databasen". Återgång till undermeny sker med F5. Denna fråga har utskriftsmöjlighet.

10 Flik 5 Sida 8(45) MN502 Alternativa förnödenheter Används för att se om det finns några alternativ till angiven FBET. De alternativ som finns är Sammanfattande beteckning. Ange den FBET, förrådsbeteckning, där svar önskas vilka alternativa förrådsbeteckningar som finns. Sänd. TRK MN502 FREJ88 ÅTERVINNING ANVNR DATUM KL 14:36 A L T E R N A T I V F Ö R N Ö D E N H E T BILD FBET : M ID : TERMNR : 000 Denna bild kan också erhållas med VAL från MN510. I svaret erhålls: Relation (typ av alternativ: SAMFBET FÖR resp. SAMFBET ÄR, och ALT UTR ÄR resp. ALT UTR FÖR ), förrådsbeteckning, förrådsbenämning och förnödenhetsansvar (ANSVARSBEN). Om ytterligare upplysningar önskas kan med hjälp av kolumnen VAL ett "X" sättas för berörd förrådsbeteckning för övergång till bild FÖRNÖDENHETSDATA GRUNDDATA (MN510). På bilden anges också hur många alternativ som finns för angiven förrådsbeteckning och hur många sidor som svaret omfattar Ex. 1; SAMFBET: TRK MN502 FREJ88 ÅTERVINNING ANVNR DATUM KL 13:24 A L T E R N A T I V F Ö R N Ö D E N H E T BILD FBET : M ID : TERMNR : FBEN : MARSCHKÄNGOR ANTAL ALTERNATIV: 3 SIDA 1 AV 1 VAL RELATIONER FÖRRÅDSBET FÖRRÅDSBENÄMNING ANSVARSBEN SAMFBET FÖR M MARSCHKÄNGOR 90-1 TC MARK MS571 SAMFBET FÖR M MARSCHKÄNGOR 90 TC MARK MS571 SAMFBET FÖR M KÄNGOR SVARTA TC MARK MS571 SISTA SIDAN!

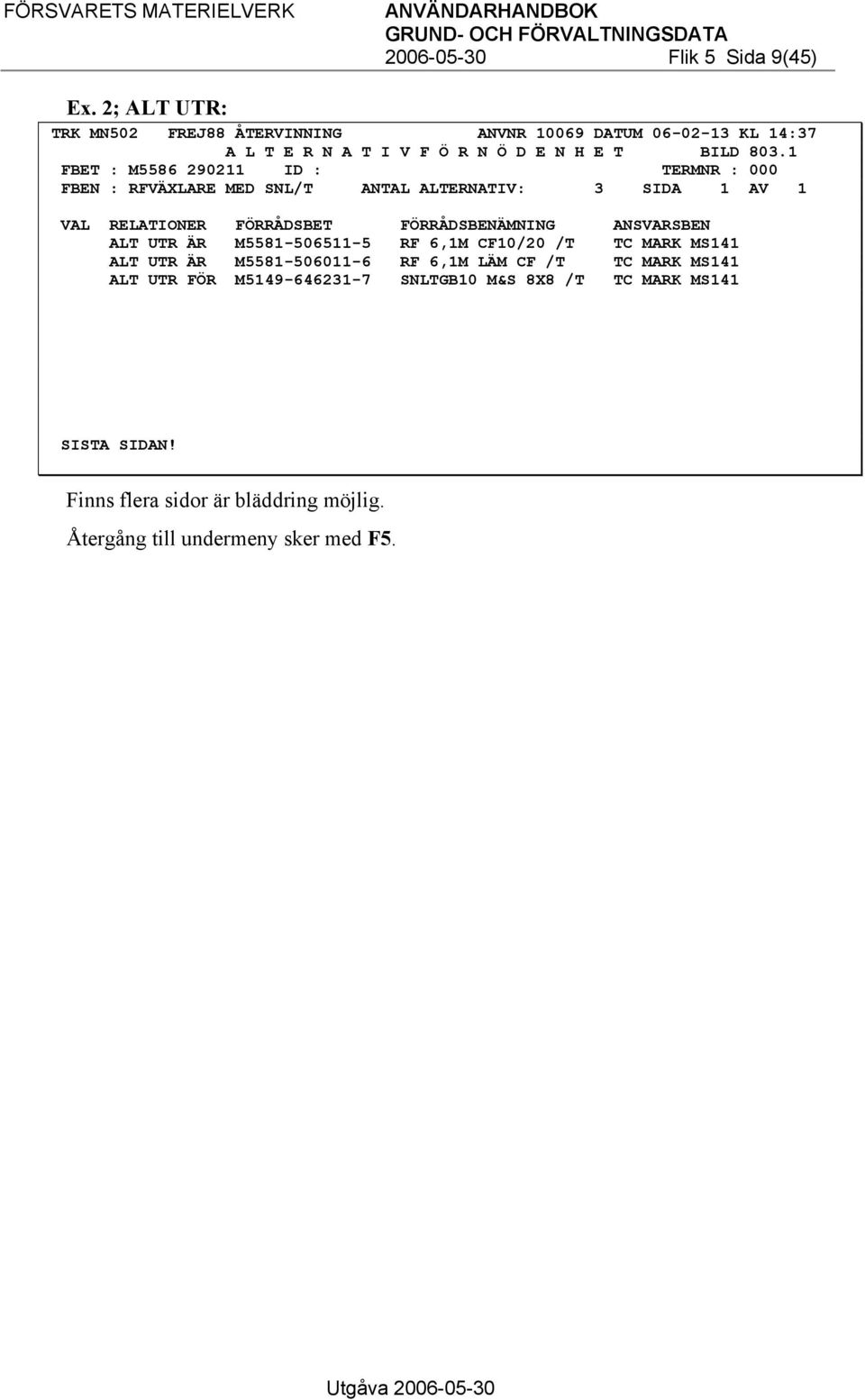

11 Flik 5 Sida 9(45) Ex. 2; ALT UTR: TRK MN502 FREJ88 ÅTERVINNING ANVNR DATUM KL 14:37 A L T E R N A T I V F Ö R N Ö D E N H E T BILD FBET : M ID : TERMNR : 000 FBEN : RFVÄXLARE MED SNL/T ANTAL ALTERNATIV: 3 SIDA 1 AV 1 VAL RELATIONER FÖRRÅDSBET FÖRRÅDSBENÄMNING ANSVARSBEN ALT UTR ÄR M RF 6,1M CF10/20 /T TC MARK MS141 ALT UTR ÄR M RF 6,1M LÄM CF /T TC MARK MS141 ALT UTR FÖR M SNLTGB10 M&S 8X8 /T TC MARK MS141 SISTA SIDAN! Finns flera sidor är bläddring möjlig. Återgång till undermeny sker med F5.

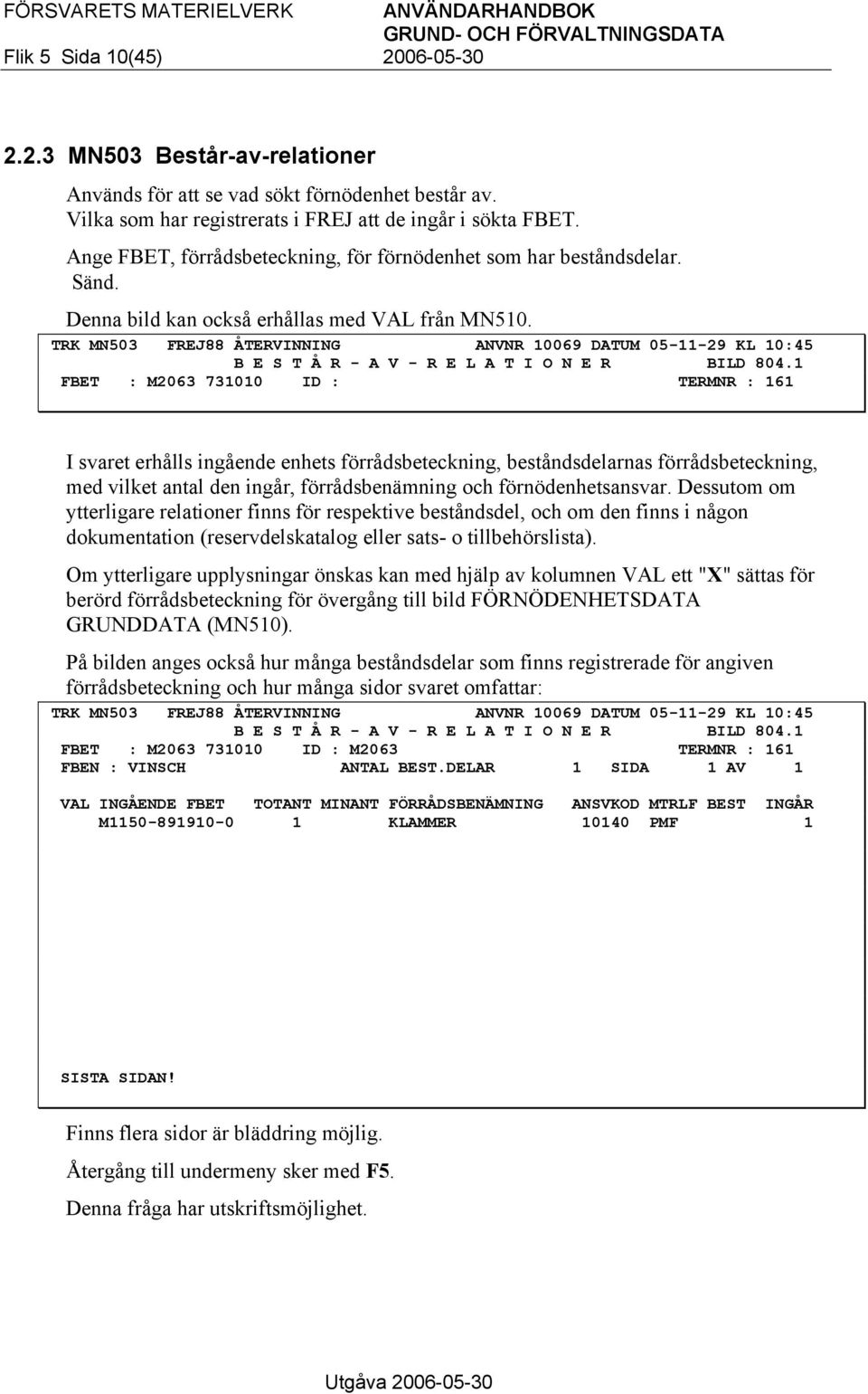

12 Flik 5 Sida 10(45) MN503 Består-av-relationer Används för att se vad sökt förnödenhet består av. Vilka som har registrerats i FREJ att de ingår i sökta FBET. Ange FBET, förrådsbeteckning, för förnödenhet som har beståndsdelar. Sänd. Denna bild kan också erhållas med VAL från MN510. TRK MN503 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:45 B E S T Å R - A V - R E L A T I O N E R BILD FBET : M ID : TERMNR : 161 I svaret erhålls ingående enhets förrådsbeteckning, beståndsdelarnas förrådsbeteckning, med vilket antal den ingår, förrådsbenämning och förnödenhetsansvar. Dessutom om ytterligare relationer finns för respektive beståndsdel, och om den finns i någon dokumentation (reservdelskatalog eller sats- o tillbehörslista). Om ytterligare upplysningar önskas kan med hjälp av kolumnen VAL ett "X" sättas för berörd förrådsbeteckning för övergång till bild FÖRNÖDENHETSDATA GRUNDDATA (MN510). På bilden anges också hur många beståndsdelar som finns registrerade för angiven förrådsbeteckning och hur många sidor svaret omfattar: TRK MN503 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:45 B E S T Å R - A V - R E L A T I O N E R BILD FBET : M ID : M2063 TERMNR : 161 FBEN : VINSCH ANTAL BEST.DELAR 1 SIDA 1 AV 1 VAL INGÅENDE FBET TOTANT MINANT FÖRRÅDSBENÄMNING ANSVKOD MTRLF BEST INGÅR M KLAMMER PMF 1 SISTA SIDAN! Finns flera sidor är bläddring möjlig. Återgång till undermeny sker med F5. Denna fråga har utskriftsmöjlighet.

13 Flik 5 Sida 11(45) MN504 Ingår-i-relationer Används för att se vad sökt förnödenhet ingår i. Vilka som har registrerats i FREJ88 att de ingår i sökta FBET. Ange FBET, förrådsbeteckning, för förnödenhet som har ingår-i-relation, ingår i överordnad enhet. Sänd. Denna bild kan också erhållas med VAL från MN510. TRK MN504 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:44 I N G Å R - I - R E L A T I O N E R BILD FBET : M ID : TERMNR : 161 I svaret erhålls överordnad enhets förrådsbeteckning, med vilket antal som inskrivna enheten ingår i över ordnat objekt, förrådsbenämning och förnödenhetsansvar. Dessutom om ytterligare relationer finns för respektive ingår-i-relation, och om den finns i någon dokumentation (reservdelskatalog eller sats o tillbehörslista). Om ytterligare upplysningar önskas kan med hjälp av kolumnen VAL ett "X" sättas för berörd förrådsbeteckning för övergång till bild FÖRNÖDENHETSDATA GRUNDDATA (MN510). På bilden anges också hur många ingår-i som finns registrerad för angiven förrådsbeteckning och hur många sidor svaret innehåller. TRK MN504 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:45 I N G Å R - I - R E L A T I O N E R BILD FBET : M ID : M2063 TERMNR : 161 FBEN : VINSCH ANTAL BEST.DELAR : 6 SIDA 1 AV 1 VAL INGÅENDE FBET TOTANT MINANT FÖRRÅDSBENÄMNING ANSVKOD MTRLF BEST INGÅR M PATGB SISU XA PMF 62 M RLPATGB 2024A PMF M PEJLPATGB 2023A PMF M STÖRPATGB 2022A PMF M STRIPATGB 2021A PMF M PATGB 203A PMF SISTA SIDAN! P4 --> UTDATA! Finns flera sidor är bläddring möjlig. Återgång till undermeny sker med F5. Denna fråga har utskriftsmöjlighet.

14 Flik 5 Sida 12(45) MN505 Organisationsuppgifter Ange FÖRNANSV, förnödenhetsansvarig, i kortform eller ansvarskod, i ID-fältet. Sänd. TRK MN505 FREJ88 ÅTERVINNING ANVNR DATUM 13/02/06 KL 14:41 O R G A N I S A T I O N S - U P P G I F T BILD FBET : ID : TERMNR : 740 Finns kontaktman på enheten är dennes namn angivet på ATTENTION. Om MQ-SKRIVARE eller SKRIVARID finns angivet kan utsändning av listor ske till den lokala skrivaren. Är SAKREST = 1 (ansvar med restriktion) går det inte att registrera någon förnödenhet på detta förnödenhetsansvar. Är INAKT = 1 (ansvaret är inaktuellt) finns i ERSSAK (ersättningsansvar) angivet den myndighetskod för det ansvar som ersätter det inaktuella ansvaret. Myndighetskoden kan användas på denna frågebild för att få reda på gällande ansvar genom att ange myndighetskoden i ID-fältet och sända. Svarsbild för aktuellt förnödenhetsansvar. TRK MN505 FREJ88 ÅTERVINNING ANVNR DATUM 13/02/06 KL 14:41 O R G A N I S A T I O N S - U P P G I F T BILD FBET : ID : TERMNR : 740 ANSVKOD : ANSVBEN : TC DU MS587 NAMN : TEKNISK CHEF DU MS587 INAKT : 0 OMRÅDE : FM TEKNISK DOKUMENTATION ATTENTION : DENNIS STJERNFELDT UTADR : BOX 1002 POSTNR : PANST : ARBOGA MAILADRESS: dennis.stjernfeldtéfmv.se SAKREST : 0 MQ-SKRIVARE: SKRIVARID : Återgång till undermeny sker med F5.

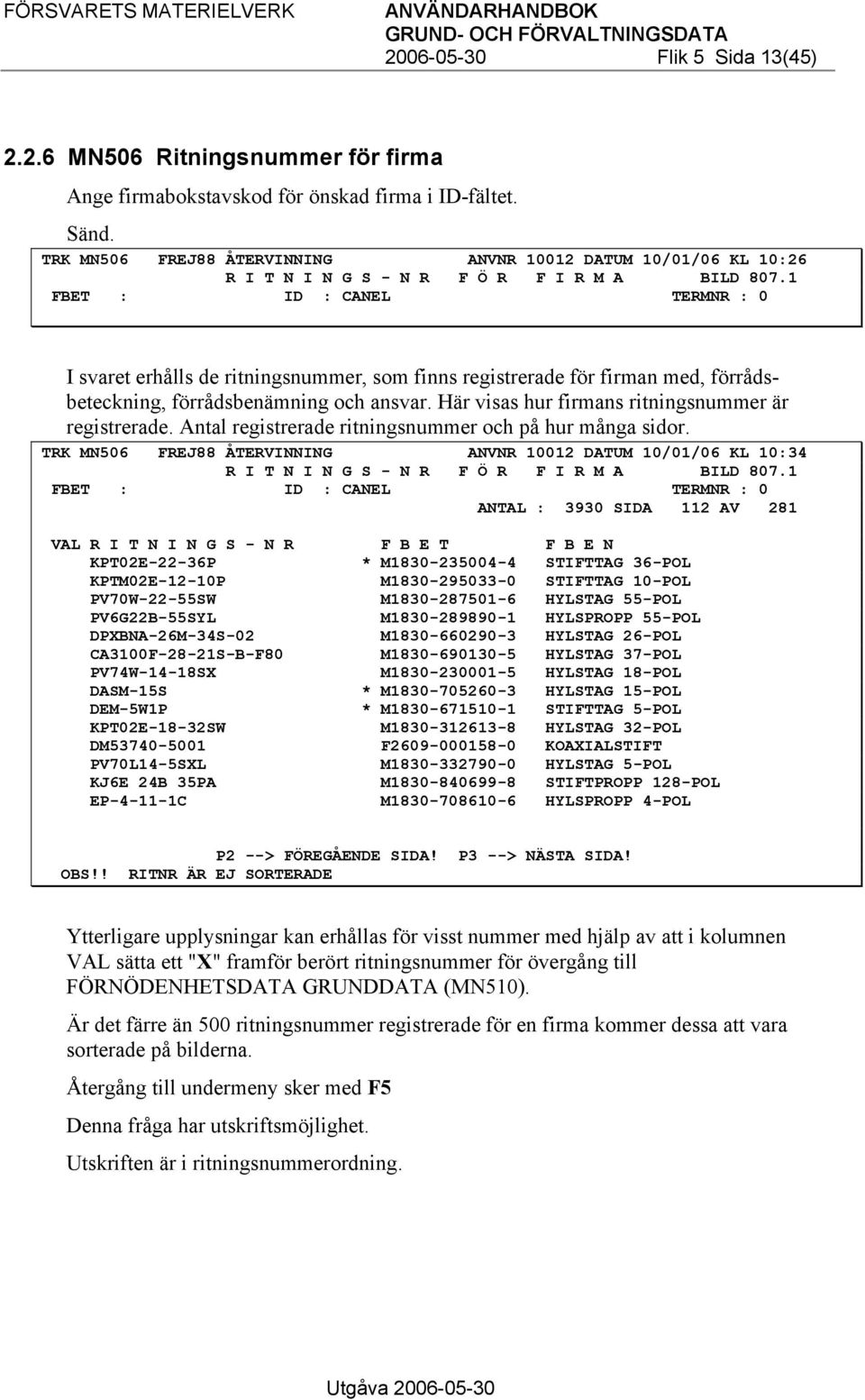

15 Flik 5 Sida 13(45) MN506 Ritningsnummer för firma Ange firmabokstavskod för önskad firma i ID-fältet. Sänd. TRK MN506 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 10:26 R I T N I N G S - N R F Ö R F I R M A BILD FBET : ID : CANEL TERMNR : 0 I svaret erhålls de ritningsnummer, som finns registrerade för firman med, förrådsbeteckning, förrådsbenämning och ansvar. Här visas hur firmans ritningsnummer är registrerade. Antal registrerade ritningsnummer och på hur många sidor. TRK MN506 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 10:34 R I T N I N G S - N R F Ö R F I R M A BILD FBET : ID : CANEL TERMNR : 0 ANTAL : 3930 SIDA 112 AV 281 VAL R I T N I N G S - N R F B E T F B E N KPT02E-22-36P * M STIFTTAG 36-POL KPTM02E-12-10P M STIFTTAG 10-POL PV70W-22-55SW M HYLSTAG 55-POL PV6G22B-55SYL M HYLSPROPP 55-POL DPXBNA-26M-34S-02 M HYLSTAG 26-POL CA3100F-28-21S-B-F80 M HYLSTAG 37-POL PV74W-14-18SX M HYLSTAG 18-POL DASM-15S * M HYLSTAG 15-POL DEM-5W1P * M STIFTTAG 5-POL KPT02E-18-32SW M HYLSTAG 32-POL DM F KOAXIALSTIFT PV70L14-5SXL M HYLSTAG 5-POL KJ6E 24B 35PA M STIFTPROPP 128-POL EP C M HYLSPROPP 4-POL P2 --> FÖREGÅENDE SIDA! P3 --> NÄSTA SIDA! OBS!! RITNR ÄR EJ SORTERADE Ytterligare upplysningar kan erhållas för visst nummer med hjälp av att i kolumnen VAL sätta ett "X" framför berört ritningsnummer för övergång till FÖRNÖDENHETSDATA GRUNDDATA (MN510). Är det färre än 500 ritningsnummer registrerade för en firma kommer dessa att vara sorterade på bilderna. Återgång till undermeny sker med F5 Denna fråga har utskriftsmöjlighet. Utskriften är i ritningsnummerordning.

16 Flik 5 Sida 14(45) MN510 Förnödenhetsdata Grunddata Ange FBET, förrådsbeteckning, i FBET-fältet för den förnödenhet för vilken förnödenhetsdatauppgifter önskas. Tryck Sänd. Det går även att ange FBETGRUPP, FBETGRUPP och del av löpnummer av FBET. Svaret erhålls då med närmast högre FBET. TRK MN510 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:41 F Ö R N Ö D E N H E T S D A T A GRUNDDATA BILD FBET : M ID : TERMNR : Svaret erhålls med bl a förrådsbenämning och förnödenhetsslag, NATO-beteckning (om sådan finns) ansvar (förnödenhetsansvarig), förrådsbeteckningssignal, ändrings- /registreringsansvarig och fd sakansvarig organisationsenhet, om förnödenheten är aktuell eller preliminärannullerad/utgallrad och i så fall preliminärannulleringsmeddelande. Genomgående gäller att fält med koder beskrivs med "klartext". Vidare anges försvarsgrensanvändare, beställningskod och vilka intressentsystem som är registrerade för förnödenheten, samt registreringsdatum och senaste ändringsdatum. Är oförkortad förrådsbenämning, identifierande- och kompletterande uppgifter registrerade, anges dessa. Finns det övriga data (MN511), ammunitionsdata (MN512), alternativförnödenhet (MN502), slutanvändarintyg (MN516), varianter (MN514), versioner (MN515), bestårav-relation (MN503), tekniska order (MN503), ingår-i-relation (MN504), referensbeteckningar (MN513) eller svensk standardbeteckning (MN525), syns detta på bilden och VAL till dessa bilder kan göras. Om någon eller några av ovanstående finns och dessa uppgifter önskas, finns de angivna nere till höger på bilden, markeras detta med "X" för berörd uppgift. Endast en per gång. Övergång sker då till berörd bild. Återgång sker till MN510 med F5. Antalssiffran för BESTDEL och INGÅR I stämmer ej då ALTFÖRN finns. Antalssiffran för ALTFÖRN med tillägget ÄR redovisas på BESTDEL. Antalssiffran för ALTFÖRN med tillägget FÖR redovisas på INGÅR I.

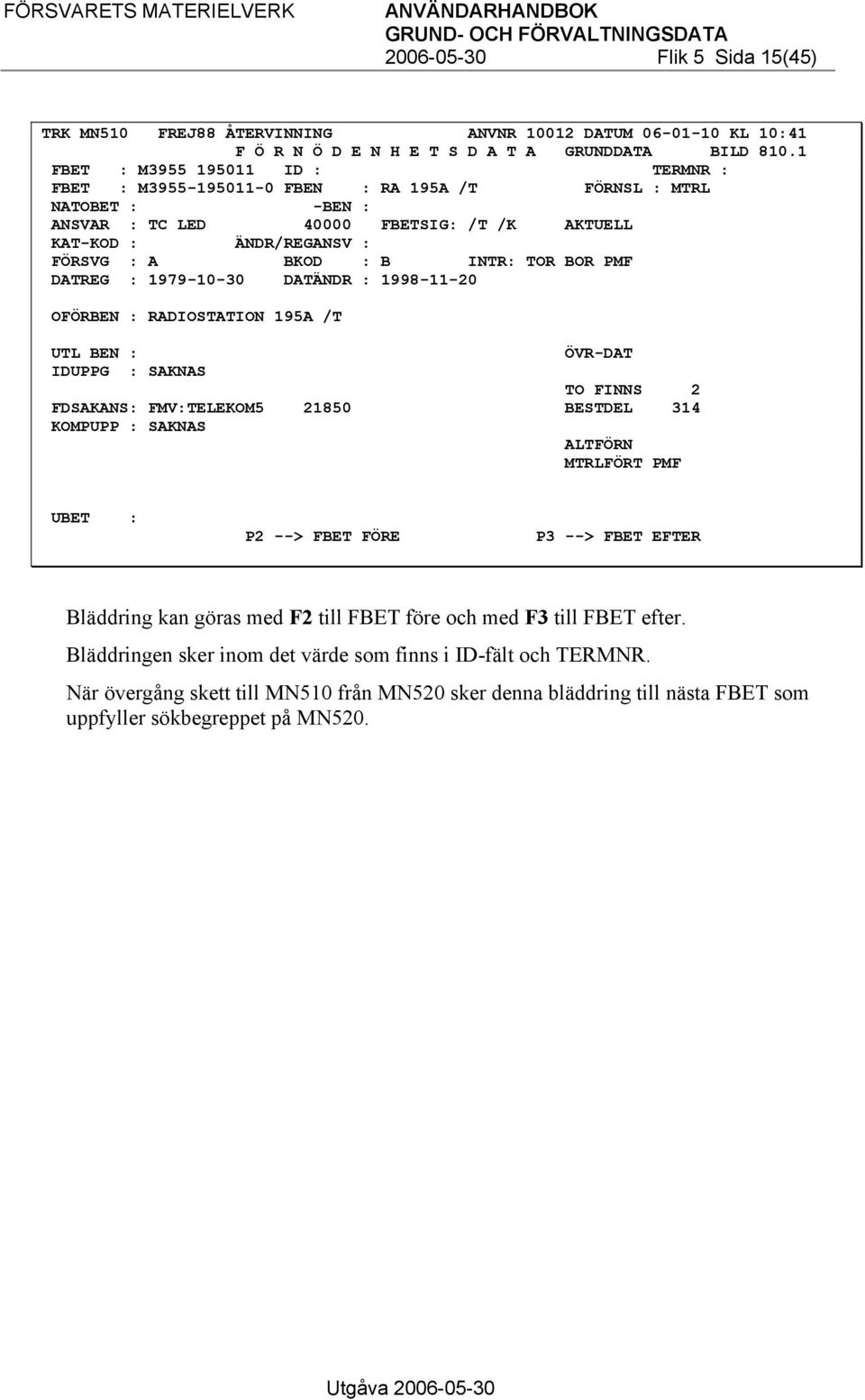

17 Flik 5 Sida 15(45) TRK MN510 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:41 F Ö R N Ö D E N H E T S D A T A GRUNDDATA BILD FBET : M ID : TERMNR : FBET : M FBEN : RA 195A /T FÖRNSL : MTRL NATOBET : -BEN : ANSVAR : TC LED FBETSIG: /T /K AKTUELL KAT-KOD : ÄNDR/REGANSV : FÖRSVG : A BKOD : B INTR: TOR BOR PMF DATREG : DATÄNDR : OFÖRBEN : RADIOSTATION 195A /T UTL BEN : ÖVR-DAT IDUPPG : SAKNAS TO FINNS 2 FDSAKANS: FMV:TELEKOM BESTDEL 314 KOMPUPP : SAKNAS ALTFÖRN MTRLFÖRT PMF UBET : P2 --> FBET FÖRE P3 --> FBET EFTER Bläddring kan göras med F2 till FBET före och med F3 till FBET efter. Bläddringen sker inom det värde som finns i ID-fält och TERMNR. När övergång skett till MN510 från MN520 sker denna bläddring till nästa FBET som uppfyller sökbegreppet på MN520.

18 Flik 5 Sida 16(45) MN511 Förnödenhetsdata Övriga data Kan erhålls med VAL från MN510. Det går också att ange FBET, förrådsbeteckning, i FBET-fältet för den förnödenhet för vilken övriga datauppgifter önskas. Sänd. TRK MN511 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:47 F Ö R N Ö D E N H E T S D A T A ÖVRIGA DATA BILD FBET : M ID : M3955 TERMNR : 161 Det går även att ange FBETGRUPP, FBETGRUPP och del av löpnummer av FBET. Svaret erhålls då med närmast högre På denna sida redovisas följande uppgifter: batteriförbrukare och laddningsmöjlighet förrådsbeteckningssignal förpackningsuppgifter (förpackningsenhet, antal och sort/enhet) dimensioner och viktuppgifter (längd, bredd och höjd vid behov även diameter samt vikt med viktenhet) hanteringskod brandfarlighetsklass materielkategori anskaffningspris utgallringingssignal FMV-skrivelse (utgallringsbeslut) HKV-beslut (utgallringsbeslut) lagring hälso- och miljöfarlighetsklass utrustningsartiklar anskaffningsår krigsmaterielkod inventeringsklass redovisningssignal materielgrupp ekonomisk teknisk livslängd

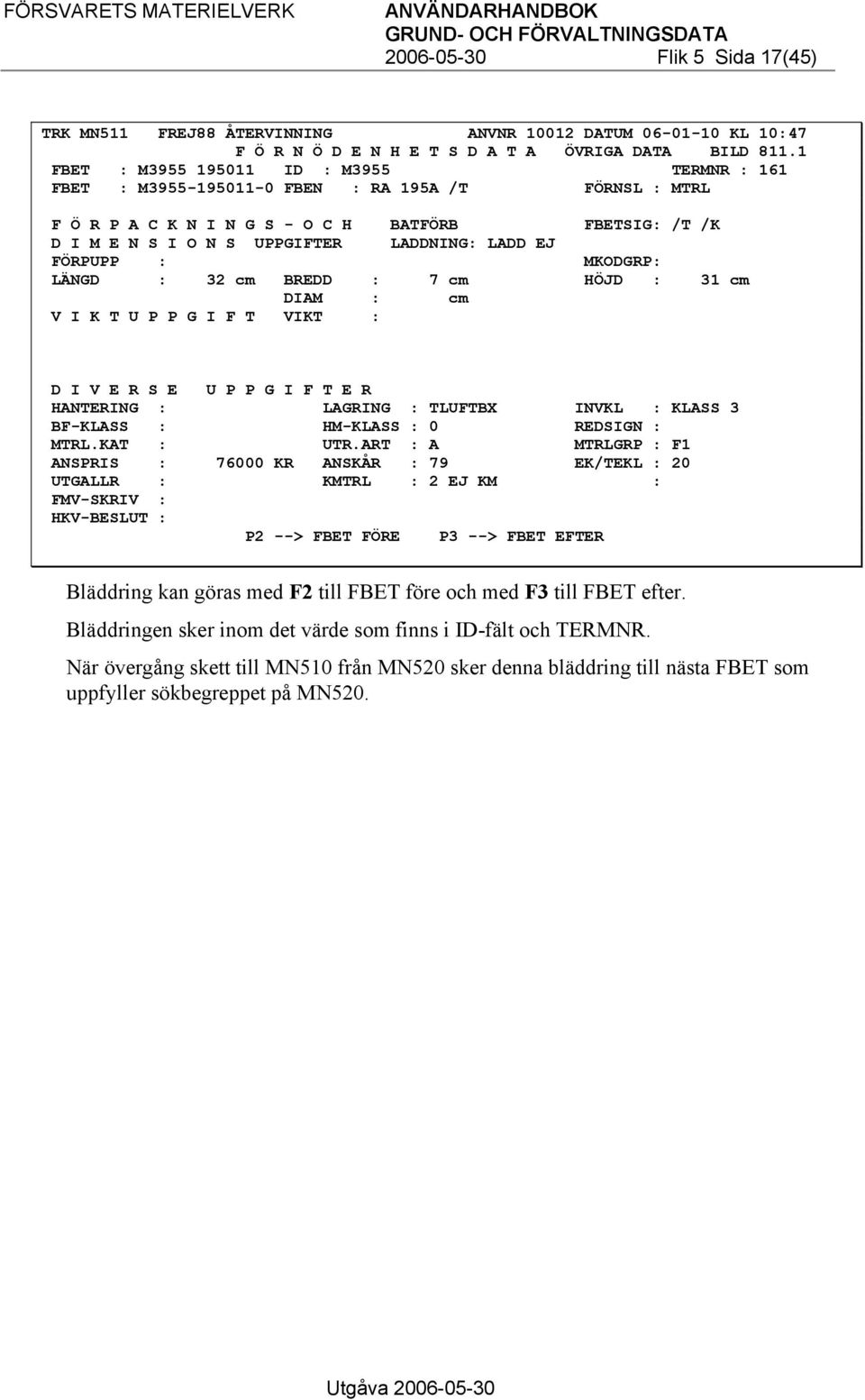

19 Flik 5 Sida 17(45) TRK MN511 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:47 F Ö R N Ö D E N H E T S D A T A ÖVRIGA DATA BILD FBET : M ID : M3955 TERMNR : 161 FBET : M FBEN : RA 195A /T FÖRNSL : MTRL F Ö R P A C K N I N G S - O C H BATFÖRB FBETSIG: /T /K D I M E N S I O N S UPPGIFTER LADDNING: LADD EJ FÖRPUPP : MKODGRP: LÄNGD : 32 cm BREDD : 7 cm HÖJD : 31 cm DIAM : cm V I K T U P P G I F T VIKT : D I V E R S E U P P G I F T E R HANTERING : LAGRING : TLUFTBX INVKL : KLASS 3 BF-KLASS : HM-KLASS : 0 REDSIGN : MTRL.KAT : UTR.ART : A MTRLGRP : F1 ANSPRIS : KR ANSKÅR : 79 EK/TEKL : 20 UTGALLR : KMTRL : 2 EJ KM : FMV-SKRIV : HKV-BESLUT : P2 --> FBET FÖRE P3 --> FBET EFTER Bläddring kan göras med F2 till FBET före och med F3 till FBET efter. Bläddringen sker inom det värde som finns i ID-fält och TERMNR. När övergång skett till MN510 från MN520 sker denna bläddring till nästa FBET som uppfyller sökbegreppet på MN520.

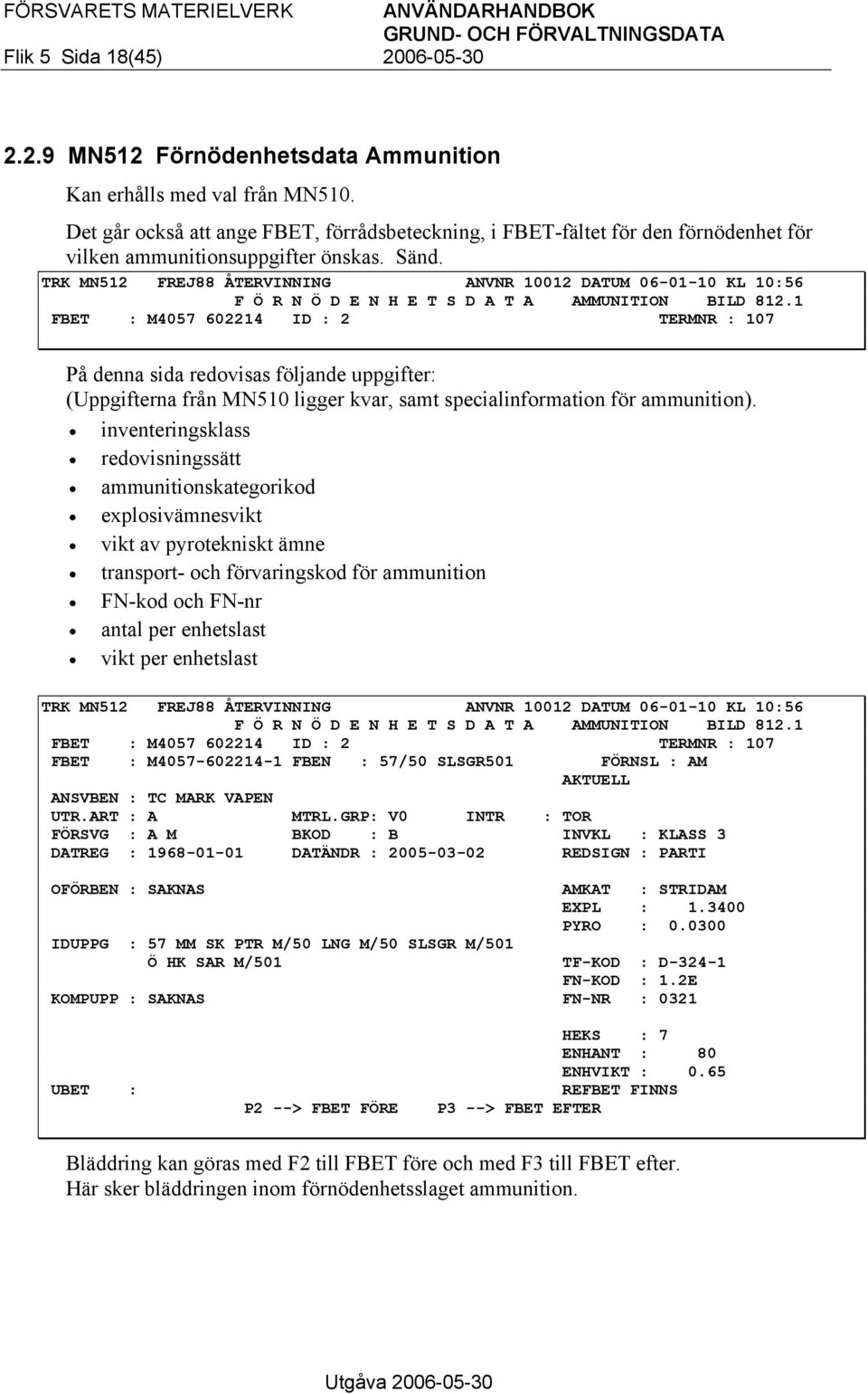

20 Flik 5 Sida 18(45) MN512 Förnödenhetsdata Ammunition Kan erhålls med val från MN510. Det går också att ange FBET, förrådsbeteckning, i FBET-fältet för den förnödenhet för vilken ammunitionsuppgifter önskas. Sänd. TRK MN512 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:56 F Ö R N Ö D E N H E T S D A T A AMMUNITION BILD FBET : M ID : 2 TERMNR : 107 På denna sida redovisas följande uppgifter: (Uppgifterna från MN510 ligger kvar, samt specialinformation för ammunition). inventeringsklass redovisningssätt ammunitionskategorikod explosivämnesvikt vikt av pyrotekniskt ämne transport- och förvaringskod för ammunition FN-kod och FN-nr antal per enhetslast vikt per enhetslast TRK MN512 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:56 F Ö R N Ö D E N H E T S D A T A AMMUNITION BILD FBET : M ID : 2 TERMNR : 107 FBET : M FBEN : 57/50 SLSGR501 FÖRNSL : AM AKTUELL ANSVBEN : TC MARK VAPEN UTR.ART : A MTRL.GRP: V0 INTR : TOR FÖRSVG : A M BKOD : B INVKL : KLASS 3 DATREG : DATÄNDR : REDSIGN : PARTI OFÖRBEN : SAKNAS AMKAT : STRIDAM EXPL : PYRO : IDUPPG : 57 MM SK PTR M/50 LNG M/50 SLSGR M/501 Ö HK SAR M/501 TF-KOD : D FN-KOD : 1.2E KOMPUPP : SAKNAS FN-NR : 0321 HEKS : 7 ENHANT : 80 ENHVIKT : 0.65 UBET : REFBET FINNS P2 --> FBET FÖRE P3 --> FBET EFTER Bläddring kan göras med F2 till FBET före och med F3 till FBET efter. Här sker bläddringen inom förnödenhetsslaget ammunition.

21 Flik 5 Sida 19(45) MN513 Referensbeteckningar Ange förrådsbeteckning (FBET) för den förnödenhet som referensbeteckningar önskas. Sänd. Denna bild kan erhållas med VAL från MN510. På denna bild redovisas alla referensbeteckningar som finns registrerade för förnödenheten, på bild MN510 visas endast eventuell ursprungsbeteckning. TRK MN513 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 11:07 R E F E R E N S B E T E C K N I N G A R BILD FBET : M ID : TERMNR : Svaret består av registrerade referensbeteckningar, och hur många som är registrerade. TRK MN513 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 11:07 R E F E R E N S B E T E C K N I N G A R BILD FBET : M ID : TERMNR : FBEN : KULLAGER ANTAL-REFBET : 23 SIDA 1 AV 1 REFERENSBETECKNING REFERENSBETECKNING SIVG A SIVG -GPZ 312 -A RIV -13B -A SKF -13 B -A VOLVO A RIV A FAG A SRO A HOFMA A SKF U HOVBA A FISCH A TORRI-312 -A BCA A MCGIL-312 -A FEMOG-312 -A HOFMA-MJ 60 -A NEWDE A MRC -312S -A NORMA-360 -A HOFMA-360 -A FEDER A FAFNI-312K -A SISTA SIDAN! Återgång till undermeny sker med F5.

22 Flik 5 Sida 20(45) MN514 Förnödenhetsdata Variant Ange förrådsbeteckning (FBET) för den förnödenhet som variantuppgift önskas för. Sänd. Denna bild kan erhållas med VAL från MN510. På denna bild redovisas alla varianter som är registrerade till aktuell förnödenhet. Mellan varianter skiljer sig FORM-FIT-FUNCTION, d v s de är ej utbytbara. Hänvisning till dokument beskrivande skillnaden mellan varianter finns. TRK MN514 FREJ88 ÅTERVINNING ANVNR DATUM 12/04/05 KL 15:07 F Ö R N Ö D E N H E T S D A T A VARIANTER BILD FBET : M ID : TERMNR : Svaret visar aktuell förnödenhets ursprungsbeteckning och de varianter som finns för angiven förnödenhet med variantnummer, förrådsbeteckning och förrådsbenämning. Finns flera varianter registrerade är VAL möjligt. Under VARIANTDATA visas den sista varianten, på bildsidan, med förrådsbeteckning, variantnummer, ursprungsbeteckning och referens till dokument och kommentarer. Dessutom visas registreringsansvarig, registreringsdatum och senaste ändringsdatum. När VAL görs, så visas den valda förnödenheten under VARIANTDATA. TRK MN514 FREJ88 ÅTERVINNING ANVNR DATUM 12/04/05 KL 15:07 F Ö R N Ö D E N H E T S D A T A VARIANTER BILD FBET : M ID : TERMNR : UBET : SKF SF1-U1 VARIANTER AV MTRLTYP : M TEST SF/1 VAL VARIANT FÖRRÅDSBET FBEN 01 M TEST SF/2 02 M TEST SF/3 03 M TEST SF/4 04 M TEST SF/5 05 M TEST SF/6 V A R I A N T D A T A : FUNKTION : V VISNING FÖRRÅDSBET : M TEST SF/6 REG-ANV : VARIANTNR : 05 DATREG : UBET : SKF SF6-U6 DATÄNDR : DOK.TYP : TX DOK.REF: D12345 KOMMENTAR : VARIANT 05 av M SISTA SIDAN!

23 Flik 5 Sida 21(45) MN515 Förnödenhetsdata Version Ange förrådsbeteckning (FBET) för den förnödenhet som versionsuppgift önskas för. Sänd. Denna bild kan erhållas med VAL från MN510. På denna bild redovisas alla versioner som är registrerade till aktuell förnödenhet. Versioner har samma FORM-FIT-FUNCTION, d v s de är utbytbara. Hänvisning till dokument beskrivande skillnaden mellan versioner finns. TRK MN515 FREJ88 ÅTERVINNING ANVNR DATUM 12/04/05 KL 15:10 F Ö R N Ö D E N H E T S D A T A VERSIONER BILD FBET : M ID : TERMNR : Svaret visar aktuell förnödenhets ursprungsbeteckning och de versioner som finns för angiven förnödenhet med versionsnummer, dokumentreferens och kommentar. Finns flera versioner registrerade är VAL möjligt. Under VERSIONSDATA visas den sista versionen på bildsidan, med versionsnummer, dokumenttyp, dokumentreferens och kommentar. Dessutom visas registreringsansvarig, registreringsdatum och senaste ändringsdatum. När VAL görs, så visas data för den valda dokumentreferensen under VERSIONSDATA. TRK MN515 FREJ88 ÅTERVINNING ANVNR DATUM 12/04/05 KL 15:10 F Ö R N Ö D E N H E T S D A T A VERSIONER BILD FBET : M ID : TERMNR : UBET : SKF SF1-U1 VERSIONER AV MTRLTYP : M TEST/SF1 VAL VERSION DOKUMENTREFERENS KOMMENTAR (FÖRK) 01 TX A12345 VERSION 01 AV M TO B12345 VERSION 02 AV M RN VERSION 03 AV M TX C12345 VERSION 04 AV M TO D12345 VERSION 05 AV M FLER FINNS!! V E R S I O N S D A T A : FUNKTION : V VISNING REG-ANV : VERSION NR : 05 DATREG : DOK.TYP : TO DOK.REF: D12345 DATÄNDR : KOMMENTAR : VERSION 05 AV M P3 --> VERSION EFTER Återgång till undermeny sker med F5.

24 Flik 5 Sida 22(45) MN516 Förnödenhetsdata Slutanvändarintyg Erhålls med val från MN510. Det går också att ange FBET, förrådsbeteckning, i FBET-fältet för den förnödenhet för vilken slutanvändarintyg finns. Sänd. TRK MN516 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:24 F Ö R N Ö D E H E T S D A T A SLUTANVÄNDARINTYG BILD FBET : M ID : TERMNR : Svaret innehåller CEU-NO (Slutanvändarintyg) och registreringsdatum. TRK MN516 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:24 F Ö R N Ö D E H E T S D A T A SLUTANVÄNDARINTYG BILD FBET : M ID : TERMNR : FBEN : 12,7/45 SLNBAND ANSVKOD: UBET : CEU-NO REG-DATUM CEU-NO REG-DATUM CEU-NO REG-DATUM 98/ SAMTLIGA CEU-NR VISADE! Fler CEU-NO kan förekomma för en FBET.

25 Flik 5 Sida 23(45) MN520 FBET för olika sökbegrepp Följande söknycklar finns: Förnödenhetsansvar 106 Förnödenhetsslag 107 Förrådsbeteckningsgrupp 161 Materielgrupp 206 Medansvarig organisationsenhet 143 Primärförnödenhet 238 Slutanvändarintyg (CEU-NO) 278 Standardblad för svensk standard 184 Utgallrad 251 Utrustningsartikel 220 TERMNR I fält ID anges önskad söknyckel enl respektive terms kodnyckel, se flik 11 - Termbeskrivning i användarhandboken, och i fält TERMNR anges termens termnummer. Sänd. TRK MN520 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 11:30 F Ö R R Å D S B E T E C K N I N G A R BILD FBET : ID : TC MARK TERMNR : 106 Svaret består av förrådsbeteckningar på de förnödenheter som uppfyller givet sökbegrepp i ID-fältet, sorterade stigande i FBET-ordning. PRELANN-markerade förrådsbeteckningar visas, men AVREG-markerade visas ej. Bläddring är möjlig (F3 framåt och F2 bakåt). I kolumnen VAL kan sättas "X" för berörd förrådsbeteckning för övergång till bild FÖRNÖDENHETSDATA MN510 för presentation av detaljerad förnödenhetsdata I svaret anges också antalet förrådsbeteckningar samt antalet sidor som svaret omfattar. TRK MN520 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 11:30 F Ö R R Å D S B E T E C K N I N G A R BILD FBET : ID : TC MARK TERMNR : 106 ANTAL FÖRRÅDSBETECKNINGAR: SIDA 1 AV 293 VAL FÖRRÅDSBETECKNING VAL FÖRRÅDSBETECKNING VAL FÖRRÅDSBETECKNING F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F F P3 --> NÄSTA SIDA! P4 --> UTSKRIFT! Om, för ett visst sökbegrepp, man är intresserad av ett visst M-nr eller serie kan när svaret erhållits frågan kompletteras med att ange M-nr i FBET fältet.

26 Flik 5 Sida 24(45) Ex: 'M1830', följt av Sänd. Då anges svaret med start på den sida som den FBET finns som börjar på M1830. På detta sätt behöver inte bläddring ske fram till aktuellt M-nr utan bläddring kan påbörjas på den sida som innehåller önskad FBET: TRK MN520 FREJ88 ÅTERVINNING ANVNR DATUM 10/01/06 KL 11:39 F Ö R R Å D S B E T E C K N I N G A R BILD FBET : M1830 ID : TC MARK TERMNR : 106 ANTAL FÖRRÅDSBETECKNINGAR: SIDA 186 AV 293 VAL FÖRRÅDSBETECKNING VAL FÖRRÅDSBETECKNING VAL FÖRRÅDSBETECKNING M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M M P2 --> FÖREGÅENDE SIDA! P3 --> NÄSTA SIDA! P4 --> UTSKRIFT! När VAL har gjorts till MN510 och återgång till MN520 önskas tryck F5, då sker återgång till den sida som valet gjordes från. Om flera sidor finns är bläddring möjlig. Återgång till undermeny sker med F5. Denna bild har utskriftsmöjlighet via F4, vilket ger anrop av bild MN701 för angivande av utskriftsuppgifter av typ sök- och sorteringsbegrepp.

27 Flik 5 Sida 25(45) MN522 Kontroll av målnummer Bilden används för kontroll av mål för s.k. Referenskompletteringar (övriga mål hanteras via PDR-applikationen) samt vilka mål som är under klassificering i PDR. Dina egna målnummer erhålls med hjälp av bild MN524. Ex. 1: (aktuellt mål är ett s k Referenskompletteringsmål): Ange målets löpnummer och tryck Sänd. TRK MN522 FREJ88 ÅTERVINNING ANVNR DATUM KL 09:45 K O N T R O L L A V M Å L N U M M E R BILD FBET : ID : TERMNR : 000 Svaret erhålls med kopia på gjord uppdateringsbild. TRK MN525X FREJ88 REGISTR AV FÖRNÖDENHET ANVNR DATUM KL 09:46 R E F E R E N S F Ö R Ä N D R I N G BILD SID: 1 FUNKTION : K (Ä/K/B) ANSVAR: TC FLYG CI FÖRRÅDSBET : F ÄNDR/REGANSV: FÖRNSL : 1 MTRL FÖRRÅDSBET : F FBEN : STIFT DATÄNDR : R E F E R E N S B E T E C K N I N G CANON U K CANEL A P S V E N S K S T A N D A R D - B E T E C K N I N G M E D T Y P Anm.: Ett K före en referensbeteckning anger vilken beteckning som kompletterats. Ett P efter referensbeteckningen anger, att träff erhållits på packat ritningsnummer. Återgång till undermeny sker med F5.

28 Flik 5 Sida 26(45) Ex. 2 Om aktuellt mål/ärendeposition är under Klassificering i PDR - Produktdataregistrerings-applikationen: Ange målets löpnummer. Sänd. TRK MN522 FREJ88 ÅTERVINNING ANVNR DATUM KL 08:05 K O N T R O L L A V M Å L N U M M E R BILD FBET : ID : TERMNR : 0 Ger följande svarsbild (i bild MN519X): TRK MN519X FREJ88 REGISTR FÖRNÖDENENHET ANVNR DATUM KL 08:09 T E X T - B I L D T I L L M Å L BILD DUP FUNKTION : N NYUPPLÄGGNING ANSVAR : FBET (VAL) : REGANSV : FÖRNSL : FBEN : LEVERANTÖR : MARK FM LOG RESMAT MARK KONTRAKT : 2002:MARK FM LOG RESMAT MARKMTRL ÄRENDE : NBC POSITION : REGDATUM : INDATERARE : LEIF NILSSON KLASSAS I PDR Svar erhålls på vilken rådataleverantör som svarar för målet, vilket rådatakontrakt som gäller, vilket indateringsärende målet tillhör samt vilken positionsnummer och vilket registreringsdatum som målet har i ärendet. Utöver detta ges vilken klassifikatör som hanterar målet i PDR. Återgång till MN522 sker med F5.

29 Flik 5 Sida 27(45) MN523 Mål-status för målhandläggare Bilden används av framförallt personal inom MS 587 och klassifikatörer för att se hur många och vilka mål de har att bearbeta vad gäller s.k. Referenskompletteringar (övriga mål hanteras via PDR-applikationen). Ange ID (användarnummer) för målhandläggare. Sänd. TRK MN523 FREJ88 ÅTERVINNING ANVNR DATUM KL 14:51 MÅL-STATUS FÖR MÅLHANDLÄGGARE BILD FBET : ID : TERMNR : 074 Svaret innehåller Målnummer (löpnr-delen), aktuell förrådsbenämning, status samt registreringsansvarig och hans anvnr, för de mål som fördelats till i ID-fältet angiven målhandläggare. TRK MN523 FREJ88 ÅTERVINNING ANVNR DATUM KL 14:52 MÅL-STATUS FÖR MÅLHANDLÄGGARE BILD FBET : ID : TERMNR : 074 SIDA 1 MÅL-NR FBEN STATUS REGANSVARIG ANVNR TYP KABELHÅLLARE ÖVRE EJ ÅTG MONICA ANDERSSON REFKOMPL KLAMMA EJ ÅTG MONICA ANDERSSON REFKOMPL VGA/USB-KABEL 2M EJ ÅTG JAN JOHANSSON REFKOMPL FÄSTE EJ ÅTG LARS JAKOBSSON REFKOMPL PARKERINGSDON EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON RAKETSTOL EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON STOLFUNKT EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON SIGNALTEST EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON LUFTSYSTEM EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON SKYDDSKUDDE EJ ÅTG BENGT CADEMAR REFKOMPL KONTROLLDON EJ ÅTG BENGT CADEMAR REFKOMPL PROVDON EJ ÅTG BENGT CADEMAR REFKOMPL MANÖVERDON,K EJ ÅTG BENGT CADEMAR REFKOMPL MANÖVERDON EJ ÅTG BENGT CADEMAR REFKOMPL GLÖDKONTROLL EJ ÅTG JENS BOHMAN REFKOMPL FÖRSTA SIDAN! P3 --> NÄSTA SIDA! Bläddring är möjlig. Återgång till undermeny sker med F5.

30 Flik 5 Sida 28(45) MN524 Status för målnummer Används av inregistrerare för att se vart/vem som handlägger visst mål och om det är åtgärdat. Hanterar endast mål avseende s k Referenskompletteringar, övriga mål hanteras som positioner i indateringsärende via PDR-applikationen. I ID-fältet kan anges 3 olika detaljeringsnivåer av målnr. För att se innehållet i målet kan bild MN522 användas. - Anvnr ger samtliga mål som användarnumret har registrerat men som inte uppdaterat databasen. TRK MN524 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:26 MÅL-STATUS FÖR REGISTRERARE BILD FBET : ID : TERMNR : SIDA 2 - Anvnr och datum ger samtliga mål som användarnumret har registrerat för detta datum men som inte uppdaterat databasen. TRK MN524 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:51 MÅL-STATUS FÖR REGISTRERARE BILD FBET : ID : TERMNR : - Anvnr, datum och löpnummer (d v s komplett Målnummer) ger information om angivet mål om detta ännu inte har uppdaterat databasen. TRK MN524 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:53 MÅL-STATUS FÖR REGISTRERARE BILD FBET : ID : TERMNR :

31 Flik 5 Sida 29(45) Den erhållna svarsbilden innehåller Målnr, status och typ. Om målet är fördelat finns även Målhandläggare med sitt anvnr. TRK MN524 FREJ88 ÅTERVINNING ANVNR DATUM KL 10:56 MÅL-STATUS FÖR REGISTRERARE BILD FBET : ID : TERMNR : SIDA 2 M Å L - N R (REGANS/DATUM) (LNR) S T A T U S TYP MÅL-HANDLÄGGARE ANVNR EJ ÅTG ANNA-CARIN LUNDIN EJ ÅTG ANNA-CARIN LUNDIN EJ ÅTG LARS OLOF HELLBERG EJ ÅTG LARS OLOF HELLBERG EJ ÅTG LARS OLOF HELLBERG EJ ÅTG ANNA-CARIN LUNDIN EJ ÅTG LARS OLOF HELLBERG EJ ÅTG MOGENS DAUGÅRD SISTA SIDAN! P2 --> FÖREGÅENDE SIDA! Bläddring är möjlig. Återgång till undermeny sker med F5. Status kan vara: Status OFULLST EJ ÅTG GODKÄND Innebär Målet är ofullständigt, accepteras inte av datorn och kommer inte att åtgärdas. Målet kommer automatiskt att försvinna från FREJ:s MÅL-area. Målet har ännu inte behandlats Målet klart för uppdatering, vilket kommer att ske senast under kommande natt.

32 Flik 5 Sida 30(45) MN525 Svensk standardbeteckning Används för att se vilket Svenskt Standardblad som finns registrerat för en viss förrådsbeteckning. Ange FBET, förrådsbeteckning, som har svenskt standardblad registrerad. Sänd. Bilden kan också erhållas med VAL från MN510 TRK MN525 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:02 S V E N S K S T A N D A R D B E T E C K N I N G BILD FBET : M ID : TERMNR : Svaret innehåller standardtypbeteckning, standardblad för svensk standard samt standardteknisk uppgift. TRK MN525 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:02 S V E N S K S T A N D A R D B E T E C K N I N G BILD FBET : M ID : TERMNR : FBEN : SEXKANTSKRUV SIDA 1 STDEU : SIS SS-EN ISO4017 M14X FZB STDÄLDR : SIS SMS2165 M6S 14X65,STÅL 8.8 FZB SISTA SIDAN! Bläddring är möjlig. Återgång till undermeny sker med F5.

33 Flik 5 Sida 31(45) MN526 Svenskt standardblad Används för att se vilka standardbeteckningar som finns registrerade för ett standardblad. Ange standardbladets beteckning i ID-fältet, 'SIS', 2 mellanslag och standardbladets beteckning. Sänd TRK MN526 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:05 S V E N S K T S T A N D A R D B L A D BILD FBET : ID : SIS SS-EN ISO4017 TERMNR : 184 Svaret innehåller standardbeteckning, uppgift, typ av standard och förrådsbeteckning. Om antalet förrådsbeteckningar överstiger 500 är dessa inte sorterade inom standarduppgiften. TRK MN526 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:05 S V E N S K T S T A N D A R D B L A D BILD FBET : ID : SIS SS-EN ISO4017 TERMNR : 184 ANTAL : 626 SIDA 1 AV 79 VAL STANDARDBETECKNINGS UPPGIFT STDTYP FÖRRÅDSBETECKNING M8X A2L STDAVIK M M10X DACROMET 320 STDEU M M13X DACROMET 320 STDEU M M16X DACROMET 320 STDAVIK M M16X DACROMET 320 STDAVIK M M8X A2G STDEU M M4X8-A4-70 STDEU M M6X25-A4-70 STDAVIK M OBS!! STDBLAD ÄR EJ SORTERADE. P3 --> NÄSTA SIDA! Bläddring är möjlig. Återgång till undermeny sker med F5.

34 Flik 5 Sida 32(45) MN528 Förnödenhet Flextermer Används för att se vilka ev. s k flextermer som finns för en viss förnödenhet. Flextermer utgörs av variabla uppgifter som kan tillföras systemet och lagras per förnödenhet. Ex. på flextermer är Strålnings- och miljötermer. Ange aktuell FBET. Sänd. TRK MN528 FREJ88 ÅTERVINNING ANVNR DATUM KL 08:25 F Ö R N Ö D E N H E T - FLEXTERMER BILD FBET : M ID : TERMNR : Svaret innehåller uppgifter om aktuell förnödenhet samt vilka ev. flextermer som finns registrerade på denna, med termnr, termbeteckning, ev. måttenhet samt det aktuella registrerade värdet för denna term: TRK MN528 FREJ88 ÅTERVINNING ANVNR DATUM KL 08:25 F Ö R N Ö D E N H E T - FLEXTERMER BILD FBET : M ID : TERMNR : FBET : ANSVAR: TC MARK MS117 FBEN : MOTSTÅNDSMÄTARE 3 ÄNDR/REGANSV: FÖRNSL : 1 MTRL DATREG : DATÄNDR: TERM BETECKN MÅTTENH T E R M V Ä R D E 610 STRÅLKÄLLA N 612 NUKLID Lysmassa 613 AKTIVITET <3,6 mci <140 MBq 614 RÖNTGENUTR N 617 MILJÖINFO N SISTA SIDAN! Bläddring är möjlig. Återgång till undermeny sker med F5.

35 Flik 5 Sida 33(45) MN529 Utgallring Förnödenheter per avvecklingsskrivelsenummer Används för att se vilka förnödenheter som omfattas av ett visst avvecklingsbeslut. Ange aktuell avvecklingsskrivelsebeteckning i ID-fältet. OBS: Skrivs utan några blanka tecken (mellanslag) i beteckningen! TRK MN529 FREJ88 ÅTERVINNING ANVNR DATUM 16/01/06 KL 13:03 FÖRNÖDENHETER PER AVVECKLINGSSKRIVELSENR BILD FBET : ID : VOMARK14840:10777/05 TERMNR : 251 Svaret innehåller uppgifter om vilka förnödenheter som omfattas av angivet aktuellt avvecklingsskrivelsenummer, vilka ev. intressenter som finns registrerade på dessa, om resp. förnödenhet ingår i- eller består av andraförnödenheter, om materielförteckningsuppgifter finns för ingående förnödenheter samt om resp. förnödenhet är preliminärannullerad. Via ifyllande av någon av koderna = I, B, A, P eller U (enligt 'KODER FÖR VAL'- fältet) i VAL-fältet sist i resp. rad så kan direkthopp göras till resp. uppdateringsrutin för ev. komplettering av registerdatat för den förnödenhet som raden avser. TRK MN529 FREJ88 ÅTERVINNING ANVNR DATUM 16/01/06 KL 13:03 FÖRNÖDENHETER PER AVVECKLINGSSKRIVELSENR BILD FBET : ID : VOMARK14840:10777/05 TERMNR : 251 SIDA : 5 FBET INTR II BA KAT * UTGALLRINGSBESLUT VAL M DLT VO MARK :10777/05 M TOR AMP VO MARK :10777/05 M TOR VO MARK :10777/05 M TOR VO MARK :10777/05 M TOR VO MARK :10777/05 M TOR AMP P VO MARK :10777/05 M TOR VO MARK :10777/05 M TOR 01 VO MARK :10777/05 M DID VO MARK :10777/05 M DID TOR PMF 01 VO MARK :10777/05 M TOR VO MARK :10777/05 M TOR PMF VO MARK :10777/05 M DID TOR PMF 01 VO MARK :10777/05 KODER FÖR VAL : I/B=(MN324A) A=(MN350A) P=(MN340A) U=(MN341A) P2 --> FÖREGÅENDE SIDA! P3 --> NÄSTA SIDA! Bläddring är möjlig. Återgång till undermeny sker med F5.

36 Flik 5 Sida 34(45) MN530 Firmainformation för FBKOD Används för att få firmanamn för sökt FBKOD, firmabokstavskod. Ange i fält ID den FBKOD, firmabokstavskod i FREJ, som upplysningar önskas om. Sänd. TRK MN530 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:22 F I R M A I N F O R M A T I O N BILD FBET : ID : CANEL TERMNR : 700 Svaret innehåller uppgifter om firmans status. Spärrsignal, firmasifferkod, antal uttagna löpnummer (F-nr). Manuell firmasifferkod och ev. hänvisning till annan firmabokstavskod om uppgiften finns registrerad, registreringsdatum och senaste ändringsdatum. Uppgift om SKRIVANV finns utgiven och/eller om firman är kodifierad som TILLVERKARE/REPRESENTANT/GENERALAGENT visas. De olika firmanamn som är knutna till angiven FBKOD erhålls med uppgift om när firman registrerats/ändrats, om firman är aktuell/inaktuell, fullständigt firmanamn, nationalitet, ev. CAGE-kod, samt hänvisning till ev. ny- eller äldre firmabokstavskod. Dessutom visas antalet REFBET som är knutna till aktuell FBKOD. TRK MN530 FREJ88 ÅTERVINNING ANVNR DATUM KL 11:22 F I R M A I N F O R M A T I O N BILD FBET : ID : CANEL TERMNR : 700 ANT REF.BET : 3930 ANT.FIRMANAMN : 8 SIDA 1 AV 2 SPÄRRSIG : MAS.KOD FSKOD : F2609 FLÖPNR : 588 MAN FSKOD : HÄNVISN FBKOD : FIRMA DATREG : FIRMA DATÄNDR : NY/FD CAGE- DAT.ÄNDR UPPLYSN F I R M A N A M N NATION FBKOD KOD INAKT CANNON ELECTRIC INC ITT USA INAKT ITT CANNON ELECTRIC INC USA AKTUELL STANDARD ELECTRICA SARL PRT P AKTUELL CANNON ELECTRIC GMBH DEU D AKTUELL ITT CORP ITT CANNON DIV USA Om flera sidor finns är bläddring möjlig. Återgång till undermeny sker med F5. P3 --> NÄSTA SIDA!

37 Flik 5 Sida 35(45) MN531 Firmadata för firmanamn Används för att få FBKOD-uppgifter för sökt Firmanamn. Ange i fält ID firmans fullständiga namn som upplysningar önskas om. Anm.: Namnet måste vara absolut korrekt skrivet, med alla bokstäver som den är registrerad med i FREJ88) Alternativt kan namnet anges i fält: FIRMANAMN TRK MN531 FREJ88 ÅTERVINNING ANVNR DATUM 11/01/06 KL 11:26 F I R M A N A M N BILD FBET : ID : ITT CANNON ELECTRIC INC TERMNR : 711 SIDA 1 FIRMANAMN : Svaret innehåller uppgifter om firmans namn, nationalitet, firmabokstavskod, upplysningar (Aktuell/Inaktuell), senaste ändringsdatum samt hänvisning till ev. ny FBKOD som firman nu tillhör, eller ev. äldre FBKOD som firman tidigare tillhört. TRK MN531 FREJ88 ÅTERVINNING ANVNR DATUM 11/01/06 KL 11:26 F I R M A N A M N BILD FBET : ID : ITT CANNON ELECTRIC INC TERMNR : 711 SIDA 1 FIRMANAMN : FD- NY- F I R M A N A M N NATION FBKOD UPPLYSN DAT.ÄNDR FBKOD FBKOD ITT CANNON ELECTRIC INC USA CANEL INAKT SISTA SIDAN! Återgång till undermeny sker med F5. CD-FREJ är här ett bättre alternativ, då det där finns möjlighet till fritextsökning. Det går alltså att söka på del av firmanamnet. Även i PDR-applikationen kan utsökning på hela eller delar av firmanamnet göras.

38 Flik 5 Sida 36(45) MN533 Handläggar-uppgifter Används för att få namn och adressuppgifter på en handläggare som döljer sig bakom ett användarnummer (ANVNR). Ange i fält ID ANVNR för den handläggare som upplysningar önskas om. Sänd. TRK MN533 FREJ88 ÅTERVINNING ANVNR DATUM 13/02/06 KL 15:12 H A N D L Ä G G A R E - I N F O R M A T I O N BILD FBET : ID : TERMNR : 007 Svaret innehåller samtliga lagrade uppgifter om handläggaren. Namn, organisationsenhet, adress, -adress och telefonnummer. Det är av största vikt att dessa uppgifter är riktiga då de används av WM-data för utsändning av listor. Även behörigheter samt om någon kringutrustning finns registrerad redovisas för handläggaren. TRK MN533 FREJ88 ÅTERVINNING ANVNR DATUM 13/02/06 KL 15:13 H A N D L Ä G G A R E - I N F O R M A T I O N BILD FBET : ID : TERMNR : 007 HANDLÄGGARE: REIDAR WITTSELL ANSVBEN: FMV KE LOG TI/FBE C/O ADRESS : ADRESS : BOX 1002 POSTNR : POSTADRESS : ARBOGA B E H Ö R I G H E T E R TELEFON : ANSVKOD: MAILADRESS : reidar.wittselléfmv.se S FÖRNSL (EXKL MTRL): INTR.SYSTEM : TOR I D E N T I T E T E R F Ö R K R I N G U T R U S T N I N G TERMINALID: TYP: TERMINALID: TYP: MQ-SKRIVARE SKRIVARID : DATORID : DATORID : MODEM-TELEFONNR : MODEM-TELEFONNR : A B O N N E M A N G P Å U T D A T A - P R O D U K T E R MOBIL: PDR-ID: REWIT Återgång till undermeny sker med F5.
