3 CombiLab - Översikt Översikt CombiLab är ett kraftfullt och flexibelt verktyg för mätning och rapportering. Dess enkla handhavande gör det enkelt att ställa in för små mätuppdrag med endast några få mätpunkter, samtidigt som dess många inställningsmöjligheter låter det växa med uppgiften i betydligt större system med hundratals mätpunkter. CombiLab systemöversikt Instrumentbild Serad I/O Viewer Diagram Tabeller Wago I/O Mätfiler Scanner Log Manager OPC Link Rapporter DDE Link Report SQL Larmhistorik OPC Server Alarm Manager SQL Databas DDE Server GSM modem SMS Larm Scanner Log Manager Viewer Report SQL Alarm Manager System Manager Uppdaterar alla variabler i systemet via hårdvaruingångar, OPC eller DDE samt utför beräkningar. Loggar (spelar in) utvalda variabler från Scanner till mätfiler. Flera loggrar (bandspelare) kan köras parallellt oberoende av varandra. Presenterar historiska värden som tidsdiagram, och/eller realtidsvärden som processbilder. Överför automatiskt värden från mätfiler till databas av SQL-typ, samt genererar rapportutskrifter baserade på värdena i SQL-databasen. Kontrollerar variabler och ger larm då gränser överskrids. Larmhändelser lagras för utskrift av larmlistor. Visas som en ikon på aktivitetsfältet. Centrala funktioner för start av de olika modulerna, säkerhet, grupphantering m.m. Copyright EnviLoop AB 3

4 CombiLab - Installation Installation Systemkrav för dator Operativsystem Windows 7 Windows Vista Windows XP Professional Windows 2000 Professional (SP4) Hårdvara Rekommenderade krav: Processor Windows Vista/7 Windows XP Windows 2000 Intel Pentium eller kompatibel. (x86) > 1 GHz > 500 MHz > 300 MHz Minne (RAM) > 1 GB > 512 MB > 256 MB Hårddisk Enhet Bildskärm > 100 MB ledigt utrymme. CD-ROM- eller DVD-enhet Minst bildpunkter med True Color (32-bit) Installation av programvaran 1. Sätt in CD:n med CombiLab 6 och vänta tills installationsmenyn visas. 2. Välj Installera CombiLab 6 och följ instruktionerna på skärmen. Registrera licensnyckel Innan du börjar använda systemet är det viktigt att registrera den licensnyckel som medföljde vid leverans. I annat fall går programmet i DEMO-läge, vilket innebär att Scanner stoppas med jämna mellanrum. 1. Starta CombiLab System Manager via Start-menyn. 2. Högerklicka på ikonen ( ) på aktivitetsfältet och välj Logga på. 3. Ange Namn = SYSOP och Lösenord = combi (OBS! små bokstäver). 4. Högerklicka igen på ikonen ( ) och välj Licensinformation 5. Dialogrutan för licensinformation visas. 6. Välj "Ändra licens". 7. Skriv in ditt namn och företagsnamn samt ange den licensnyckel som bifogades leveransen. 8. Välj "OK" och kontrollera att licensuppgifterna stämmer. 9. Stäng dialogrutan för licensinformation. Copyright EnviLoop AB 4

5 Introduktionsexempel Här kommer vi att gå igenom ett enkelt exempel av ett mätprojekt, så att man får en uppfattning om grunderna i CombiLab. När man gått igenom det här exemplet, har man utfört komplett konfigurering för ett enkelt mätprojekt och därmed fått en bra inblick i hur programmet fungerar. Förutsättningar Vi har en panna som levererar varmvatten till radiatorer, vi har en flödesmätare och två temperaturgivare. Vi ska också beräkna värmeeffekten. Vattenflöde Framledningstemperatur Returtemperatur Mätvärde Mätområde Givarens utsignal för mätområdet Framledningstemperatur C 0 20 ma Returtemperatur C 0 20 ma Vattenflöde 0 10 m³/h 0 20 ma Effekt kw Ingen givare (Värdet beräknas) För att läsa av givarnas signal, använder vi denna konfiguration av Wago I/O: , busskopplare Ethernet TCP/IP , nätdel 24 V DC, 2,5 A , 2 ingångar för 0-20 ma , 2 ingångar för 0-20 ma , 2 utgångar 24V DC , ändmodul Vi har alltså totalt 4 st ingångar för 0-20 ma signaler, samt 2 reläutgångar till vårt förfogande. Uppgiften Ställa in Scanner så att den kan mäta dessa signaler. Ställa in Log Manager så att dessa mätvärden loggas. I Viewer bygger vi upp en enkel instrumentbild och tittar på aktuella mätvärden on-line. Vi ska också visa ett diagram över den pågående mätningen, ett rullande tidsdiagram. I Alarm Manager sätter vi upp en larmfunktion som bevakar framledningstemperaturen Copyright EnviLoop AB 5

6 Grundläggande funktioner i System Manager Starta CombiLab System Manager via Windows Startmeny CombiLab. En välkomstbild visas några sekunder, därefter visas denna ikon på aktivitetsfältet: Dubbelklicka på ikonen för att Logga på eller Logga av som behörig användare i CombiLab. Vänsterklicka (normalklick) på ikonen för att visa snabbvalsmenyn för övriga programmoduler. Högerklicka på ikonen för att visa systemmenyn: Börja med att logga in. Dubbelklicka eller välj Logga på i systemmenyn. Logga in som användare SYSOP och lösenordet combi (små bokstäver). Med kommandot Användare i systemmenyn, kan du nu lägga upp ett eget användarkonto. Det finns tre behörighetsnivåer i CombiLab: Administrator (kan ändra allt i systemet) Power User (kan starta och stoppa systemet) Everyone (kan endast titta utan att påverka väsentliga funktioner) Vid leverans finns användaren SYSOP med behörighet Administrator upplagd. Vi rekommenderar att du tar bort användare SYSOP eller byter lösenordet. Ett lösenord ska ha minst fyra tecken. Alla skrivbara tecken kan användas och programmet skiljer på VERSALA och gemena bokstäver. Testa det nya användarkontot genom att välja Logga av SYSOP i systemmenyn och därefter Logga på med den nya användarens namn och lösenord. Copyright EnviLoop AB 6

7 Adressinställning av Wago-enheten I/O-systemet från Wago kommunicerar över nätverket. För att datorn ska kunna nå I/O-enheterna måste busskopplaren tilldelas en IP-adress i vårt nätverk. 1. Installera Wago Configuration, som finns med på CombiLab CD:n. 2. Starta Wago Configuration via Windows Startmeny - CombiLab. 3. Klicka på Lägg till och fyll i uppgifterna för namn, enhetens MAC-ID och önskad IPadress. Enhetens MAC-ID finns angiven på en etikett på busskopplaren. Klicka sedan OK. (Om du är osäker på vilken IP-adress som ska användas, så be din nätverksadministratör om hjälp) 4. Klicka på Starta Boot Server och starta därefter om busskopplaren. Efter några sekunder visas ett antal meddelanden om att enheten med angiven MAC-ID skickat en request och slutligen ett meddelande om sending reply. Enhetens har nu tilldelats den önskade IPadressen. Stäng Boot Server med Exit. 5. Klicka på Visa info, så visas statusinformation från Wago-enheten i webbläsaren. Att sidan med statusinformation visas, är en bekräftelse på att vi kan nå enheten via nätverket med rätt IP-adress. Stäng nu både webbläsaren och Wago Configuration. Copyright EnviLoop AB 7

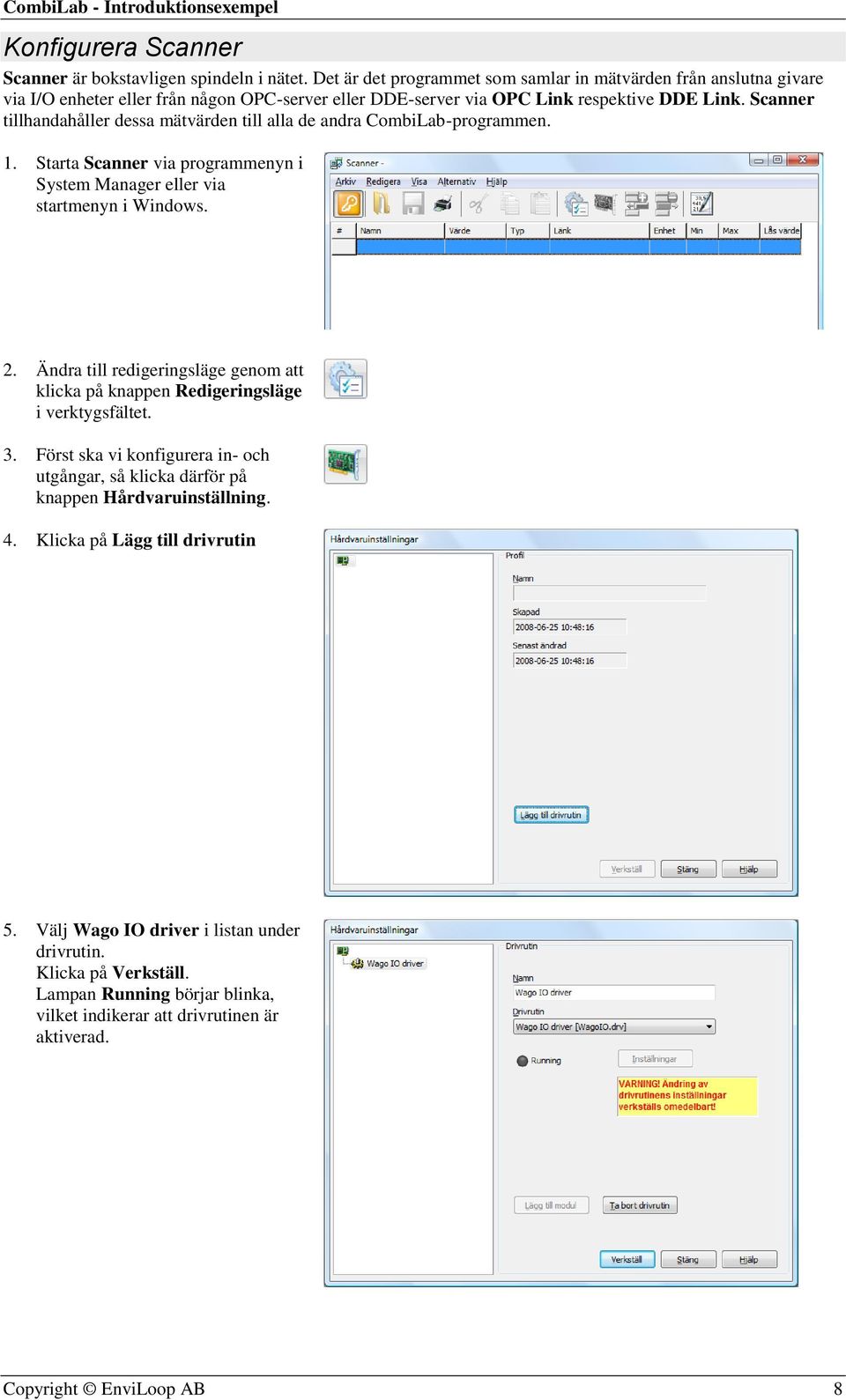

8 Konfigurera Scanner Scanner är bokstavligen spindeln i nätet. Det är det programmet som samlar in mätvärden från anslutna givare via I/O enheter eller från någon OPC-server eller DDE-server via OPC Link respektive DDE Link. Scanner tillhandahåller dessa mätvärden till alla de andra CombiLab-programmen. 1. Starta Scanner via programmenyn i System Manager eller via startmenyn i Windows. 2. Ändra till redigeringsläge genom att klicka på knappen Redigeringsläge i verktygsfältet. 3. Först ska vi konfigurera in- och utgångar, så klicka därför på knappen Hårdvaruinställning. 4. Klicka på Lägg till drivrutin 5. Välj Wago IO driver i listan under drivrutin. Klicka på Verkställ. Lampan Running börjar blinka, vilket indikerar att drivrutinen är aktiverad. Copyright EnviLoop AB 8

9 6. Vi ska nu definiera vår Wago-enhet för systemet. Klicka på Lägg till modul och ange ett namn, samt ange den IP-adress som vi tilldelat Wago-enheten. Klicka därefter på Konfigurera. 7. Lista de I/O-moduler som Wagoenheten är uppbyggd av. Välj ur listan till höger och välj Lägg till. (Busskopplaren själv samt eventuella nätdelar anges inte) Det är viktigt att ordningen i konfigureringslistan överensstämmer med den verkliga ordningen på Wago-enheten. Avsluta med OK. 8. Listan över I/O-konfigureringen visas under Konfigurering. Klicka nu på Verkställ så visas alla tillgängliga in- och utgångar i trädet till vänster. OBS! Ordningen på in- och utgångar här är inte densamma som den fysiska placeringen på Wagoenheten! Copyright EnviLoop AB 9

10 9. Markera Input 1 i trädet så att alla uppgifter för ingången visas till höger. Ändra namnet till Temp framledning. Klicka på knappen Ändra vid anpassning, så att dialogen för givaranpassningar öppnas. 10. Listan till vänster visar alla tillgängliga givaranpassningar. Vi ska definiera en ny anpassning för vår temperaturgivare. Eftersom givarens utsignal är 0-20 ma, så är det enklast att utgå från den befintliga anpassningen för 0-20 ma. Markera därför Wago 0-20 ma i listan och klicka sedan på Kopiera Ge kopian namnet Temp-givare och bekräfta med OK. 11. Den kopierade anpassningen visas nu i listan. Markera den och klicka sedan på Ändra för att korrigera uppgifterna i anpassningen. 12. Ändra uppgifterna för mätområdet till C (tecknet erhålles med Alt+0176) Ändra värdet för Out på rad 2 i linjäriseringstabellen till 100. (In-värdet är det värde som ingångens A/D-omvandlare ger då strömmen är 20 ma, vilket motsvarar temperaturen 100 C) Copyright EnviLoop AB 10

11 13. Klicka på Testa tabell, så visas det aktuella temperaturvärdet. (Det avlästa A/D-värdet från ingången omvandlas enligt tabellen) Klicka sedan på OK för att stänga fönstret. 14. De aktuella uppgifterna för vår givaranpassning visas. Klicka på Välj för att välja denna anpassning för vår ingång. 15. Den valda givaranpassningen visas under Anpassning. Klicka på Verkställ för att bekräfta. 16. Markera Input 2 i trädet. Ändra namnet till Temp retur. Klicka på knappen Ändra vid anpassning, så att dialogen för givaranpassningar öppnas. Copyright EnviLoop AB 11

12 17. Eftersom vi använder samma typ av givare för både framledning och retur, så ska vi använda samma givaranpassning för denna ingång. Peka därför ut Temp-givare i listan och klicka på Välj. 18. Den valda givaranpassningen visas. Klicka på Verkställ. 19. Markera Input 3 i trädet. Ändra namnet till Vatteflöde. Klicka på knappen Ändra vid anpassning, så att dialogen för givaranpassningar öppnas. 20. Nu behöver vi skapa en ny anpassning för vår flödesgivare. Markera åter Wago 0-20 ma i listan och klicka sedan på Kopiera Ge kopian namnet Flödesgivare och bekräfta med OK. Markera sedan Flödesgivare i listan och klicka på Ändra för att ändra uppgifterna i anpassningen. Copyright EnviLoop AB 12

13 21. Ändra uppgifterna för mätområdet till 0-10 m³/h (tecknet ³ erhålles med Alt+0179) Ändra värdet för Out på rad 2 i linjäriseringstabellen till 10. (In-värdet är det värde som ingångens A/D-omvandlare ger då strömmen är 20 ma, vilket motsvarar flödet 10 m³/h) Verifiera med Testa tabell, stäng sedan dialogen med OK. 22. De aktuella uppgifterna för vår givaranpassning visas. Klicka på Välj för att välja anpassningen Vattenflöde. 23. Den valda givaranpassningen visas. Klicka på Verkställ. 24. Markera Output 5 i trädet. Ändra namnet till Larm. Detta är vår larmutgång som senare ska aktiveras då framledningstemperaturen är felaktig. Klicka på Verkställ. Stäng slutligen Hårdvaruinställningar genom att klicka på Stäng. Copyright EnviLoop AB 13

14 Vi har nu konfigurerat systemets hårdvara, d v s Scanner har nu en bild över hur vår anslutna hårdvara ser ut samt hur givarsignalerna ska tolkas. Nu ska vi lägga till de variabler som ska uppdateras i Scanner. Den sista av dessa variabler (effekten) är en beräkning. 25. Klicka på knappen Lägg till variabel i verktygsfältet. 26. Klicka på cellen Typ och välj Hårdvara i listan. Välj sedan cellen Länk och klicka på knappen [ ] som visas i cellens högerkant. 27. Välj Temp framledning i trädet och klicka på OK. 28. Första variabeln erhåller nu sitt värde från ingången Temp framledning. Samma namn har tilldelats variabeln. Likaså har uppgifterna för Enhet, Min och Max hämtats från ingångens givaranpassning. 29. Upprepa punkt för at lägga till variabler för Temp retur, Vatteflöde samt Larm Därefter ska Scanner se ut som denna bild. 30. Klicka på knappen Lägg till variabel i verktygsfältet. 31. Klicka på cellen Typ och välj Beräkning i listan. Välj sedan cellen Länk och klicka på knappen [ ] som visas i cellens högerkant. Copyright EnviLoop AB 14

15 32. Effekten beräknas enligt formeln: Flöde*1,164*Temperaturskillnad Välj Vattenflöde i variabellistan och klicka på Lägg till. 33. Klicka på knappen [ ] eller tryck på * på tangentbordet. Skriv och avsluta sifferinmatningen med [Enter]. Klicka på knappen [ ] eller tryck på * på tangentbordet. Klicka på knappen [ ( ] eller tryck på ( på tangentbordet. 34. Välj Temp framledning i variabellistan och klicka på Lägg till Klicka på knappen [ - ] eller tryck på - på tangentbordet Välj Temp retur i variabellistan och klicka på Lägg till Klicka på knappen [ ) ] eller tryck på ) på tangentbordet. Den kompletta formeln ska nu se ut som på bilden. Acceptera och stäng med OK. 35. Markera cellen Namn och skriv in Effekt. Markera cellen Enhet och skriv in kw. Markera cellen Max och skriv in Klicka på knappen Spara i verktygsfältet för att spara den färdiga Scanner-profilen. Copyright EnviLoop AB 15

16 37. Skriv in Värme vid filnamn och klicka på Spara. OBS! Dialogen ser olika ut beroende på vilken version av Windows som används! 38. Notera i loggboken (frivilligt) Klicka sedan på Stäng 39. Koppla över till driftläge genom att klicka ut knappen Redigeringsläge i verktygsfältet. Sammanfattningsvis har vi nu gjort följande i Scanner: Konfigurerat ansluten hårdvara. Definierat hur givarnas signaler ska tolkas. Lagt upp variabler som länkats mot in- och utgångar i hårdvaran. Lagt till en variabel som beräknar värmeeffekten. Copyright EnviLoop AB 16

17 Konfigurera Log Manager Log Manager hanterar inspelning av mätvärden. Inspelning kan ske med upp till 20 bandspelare samtidigt, där varje bandspelare kan spela in ett specifikt urval av variablerna i Scanner. Varje bandspelare skapar ett band med historikvärden. Bandet är egentligen en fil på hårddisken, vars innehåll inte kan manipuleras i efterhand. Vi ska nu skapa en bandspelare (logger) som ska spela in våra mätvärden. Denna bandspelare kan sedan öppnas och användas om och om igen för att utföra samma typ av mätning. 1. Starta Log Manager via programmenyn i System Manager eller via startmenyn i Windows. 2. Skapa en ny logger genom att klicka på knappen Ny logger i verktygsfältet. 3. En guide startar, som kommer att hjälpa oss att skapa en bandspelare. Markera alla variablerna i listan. Klicka sedan på Nästa >. 4. Välj Intervall till 30 sekunder. Välj Loggsätt = Medel Klicka sedan på Nästa >. 5. Välj Grupp = Mätningar. (Detta är standardmappen för mätfiler) Skriv in Temp och effekt vid Normal rubrik. Klicka sedan på Nästa >. Copyright EnviLoop AB 17

18 6. Guiden är klar. Klicka nu på Slutför så kommer bandspelaren att skapas. 7. Kanalerna i den skapade bandspelaren visas i tabellform. Varje rad motsvarar en kanal i mätfilen. Samma namn som variabelnamnet används som standard. 8. Klicka på knappen Egenskaper. 9. Dialogrutan för bandspelarens egenskaper visas. Kryssa i Automatiskt bandbyte. Välj Vecka som intervall för bandbyte. Detta innebär att en ny mätfil kommer att skapas varje vecka. Årtal och veckonummer läggs automatiskt till mätfilens namn. Klicka på OK för att stänga. 10. Klicka på knappen Spara i verktygsfältet för att spara den färdiga bandspelaren. 11. Skriv in Temp-Effekt logger vid filnamn och klicka på Spara. Copyright EnviLoop AB 18

19 12. Notera i loggboken (frivilligt) Klicka sedan på Stäng 13. Koppla över till driftläge genom att klicka ut knappen Redigeringsläge i verktygsfältet. 14. Bandspelaren är nu klar att använda. Klicka på knappen Nytt band för att lägga i ett band. 15. Ett tomt band för aktuell vecka ligger nu redo att påbörja inspelning. Klicka på knappen Start inspelning för att starta inspelningen. 16. Nu spelas värdena från variablerna i Scanner in. Den gröna indikatorlampan visar att inspelningen pågår utan fel. Genom att klicka på knappen Visa/Dölj kanaler, så visas detaljer för de kanaler som spelas in. Om du vill stoppa inspelningen så klickar du på knappen Stoppa inspelning. Sammanfattningsvis har vi nu gjort följande i Log Manager: Skapat en ny bandspelare för att spela in samtliga variabler i Scanner. Ställt in bandspelaren för att automatiskt byta band varje vecka. Startat inspelningen. Copyright EnviLoop AB 19

20 Konfigurera Alarm Manager Alarm Manager bevakar värden i Scanner mot uppsatta gränsvärden. Om gränser överskrids ges larm, antingen via digitala utgångar i Scanner eller via SMS. Det senare kräver att ett GSM-modem är anslutet till datorn. OBSERVERA! Alarm Manager är en tilläggsmodul i CombiLab. Vi ska nu skapa en larmdefinition som kontrollerar att framledningstemperaturen ligger inom rimliga gränser (mellan 50 och 95 C). Vid fel ska utgången Larm i Scanner aktiveras. 1. Starta Alarm Manager via programmenyn i System Manager eller via startmenyn i Windows. 2. Skapa en ny larminställning genom att klicka på knappen Ny profil i verktygsfältet. Programmet övergår då automatiskt till redigeringsläge. 3. Klicka på knappen Lägg till larm i verktygsfältet. 4. Välj cellen Ingång och klicka på knappen [ ] som visas i cellens högerkant. 5. Markera Temp framledning i listan över variabler. Klicka OK för att välja och stänga dialogen. 6. Välj Villkor = Över. Skriv in 95 i cellen Nivå. (Innebär att larmet utlöses om värdet ligger över 95) Copyright EnviLoop AB 20

21 7. Ändra Fördröjning till 30 sekunder. Välj cellen Utgång och välj utgången Larm i listan. (Larmet utlöses om värdet överskrider nivån 95 under minst 30 sekunder, varvid utgången Larm i Scanner aktiveras) 8. Klicka på knappen Lägg till larm i verktygsfältet. 9. Klicka sedan på knappen [ ] i cellen Ingång på den nya raden. Markera åter Temp framledning i listan över variabler. Klicka OK för att välja och stänga dialogen. 10. Välj Villkor = Under. Skriv in 50 i cellen Nivå. Ändra Fördröjning till 5 minuter. Välj cellen Utgång och välj utgången Larm i listan. (Larmet utlöses om värdet underskrider nivån 50 under minst 5 minuter, varvid utgången Larm i Scanner aktiveras) 11. Klicka på knappen Spara i verktygsfältet för att spara den färdiga larmprofilen. 12. Skriv in Larmkontroll vid filnamn och klicka på Spara. Copyright EnviLoop AB 21

22 13. Notera i loggboken (frivilligt) Klicka sedan på Stäng 14. Koppla över till driftläge genom att klicka ut knappen Redigeringsläge i verktygsfältet. Sammanfattningsvis har vi nu gjort följande i Alarm Manager: Skapat en ny larmprofil. Definierat 2 larmtillstånd för variabeln Temp framledning som båda aktiverar utgången Larm Copyright EnviLoop AB 22

23 Presentation i Viewer Med Viewer presenteras såväl aktuella som historiska mätvärden. Aktuella värden visas som en Instrumentbild, en schematisk bild över anläggningen med instrument som visar värden från utvalda variabler i Scanner. Historiska värden visas som en Diagrambild, ett tidsdiagram över de värden som spelats in med Log Manager. Värdena kan i denna presentation också visas i tabellformat. Diagrambild 1. Starta Viewer via programmenyn i System Manager eller via startmenyn i Windows. 2. Skapa en ny diagrambild genom att klicka på knappen Ny i verktygsfältet och sedan välja Diagrambild i menyn. 3. En ny flik med en tom diagrambild visas. Vi ska nu välja visning av de båda temperaturerna vi spelar in. 4. Klicka på knappen Välj data i verktygsfältet. Copyright EnviLoop AB 23

24 5. Välj ut vilka kanaler som ska visas genom att peka ut den pågående mätningen i trädet till vänster och sedan kryssa för de båda kanalerna Temp framledning och Temp retur. Bekräfta valet och stäng med OK. 6. De utvalda kanalerna visas nu i dialogen Välj data. Pennfärgerna tilldelas automatiskt, men kan ändras genom att välja önskad färg i kolumnen Penna. Om man väljer bort pennfärgen (X), så döljs variabeln i diagrammet. I kolumnen Skala väljer man vilken skalaxel som ska användas. Klicka på OK för att stänga dialogen och visa diagrammet. 7. De uppmätta värdena visas i ett tidsdiagram. Såväl tidsskalan som värdeskalan ställs in automatiskt så att kurvorna hamnar i diagrammet. Vi ska dock justera skalornas utseende något i följande steg. 8. Dubbelklicka på värdeskalan till vänster (hela ytan till vänster om diagrammet). Dialogen för att ändra skala visas. Avmarkera Auto Max och skriv in 90 som max-värde. Avmarkera Auto Min och skriv in 40 som min-värde. Avsluta med OK. Copyright EnviLoop AB 24

25 9. Diagrammet ritas om med den nya inställningen för värdeskalan. Ändra tidsomfånget genom att droppa ned listan som visas i bilden. Välj tidsomfång 3 timmar. 10. Diagrammet ska nu se ut ungefär så här. Tidskalan visar 3 timmar från mätningens början. De inringade pilknapparna i bilden kan användas för att bläddra i mätningen med det inställda tidsomfånget för diagrammets tidskala. 11. Klicka nu på knappen Uppdatera i realtid i verktygsfältet (eller tryck på F9) 12. Nu rullar diagrammet framåt löpande, efterhand som mätfilen fylls på med nya värden. Valt tidsomfång, i detta fall 3 timmar, anger hur långt man ser bakåt i tiden. Copyright EnviLoop AB 25

26 13. Klicka på knappen Spara i verktygsfältet för att spara den färdiga presentationen. 14. Skriv in Trend värme vid filnamn och klicka på Spara. 15. Fliken byter namn till det sparade filnamnet. Sammanfattningsvis har vi nu gjort följande med diagrammet i Viewer: Valt ut kanaler från mätbandet för visning. Justerat skalorna efter våra önskemål. Kopplat på realtidsvisning för att löpande kunna följa mätningen i diagrammet. Sparat den färdiga presentationen. Copyright EnviLoop AB 26

27 Instrumentbild 16. Skapa en ny instrumentbild genom att klicka på knappen Ny i verktygsfältet och sedan välja Instrumentbild i menyn. 17. Ändra till redigeringsläge genom att klicka på knappen Redigeringsläge i verktygsfältet. 18. En ny flik med en tom diagrambild visas. Man ser också menyn med olika instrument, som vi strax ska använda. 19. Klicka på knappen Egenskaper i verktygsfältet. 20. Klicka på Öppna för att öppna en bild som ska vara bakgrund i instrumentbilden. Markera också Töj proportionellt så att bilden blir så stor som möjligt i Viewer. 21. Du kan skapa bilden i vilket ritprogram som helst. Bildformat som stöds är: - BMP (Windows Bitmap) - JPG (Jpeg-bilder) - WMF (Windows Metafile) - EMF (Extended Metafile) Bitmap och Jpeg är pixelbaserade och passar bäst om man vill använda t ex ett foto som bakgrund. Metafil-formaten är vektorbaserade och därmed töjbara utan att förlora sin detaljrikedom. De kan exporteras från de flesta illustrations- eller CAD-program. Copyright EnviLoop AB 27

28 22. Tryck in knappen för det första instrumentet (Display) i komponentmenyn. 23. Placera ut instrumentet på bilden genom att klicka på lämplig plats. Kan se ut som på bilden. (Inringat) Så länge man befinner sig i redigeringsläge kan man flytta instrumenten genom att dra dem med musen. 24. Nu ska vi koppla instrumentet till variabeln Temp framledning i Scanner. Högerklicka på instrumentet och välj Länk i menyn. 25. Listan visar alla tillgängliga analoga variabler i Scanner. Välj variabeln Temp framledning och klicka sedan på OK. Copyright EnviLoop AB 28

29 26. Det aktuella värdet från Scanner visas nu i instrumentet. Vi vill göra instrumentet lite större, så därför högerklickar vi på det igen och väljer Storlek Mellan i menyn. 27. Upprepa punkt för att placera ut och länka två likadana instrument för variablerna: Temp retur Vattenflöde Därefter kan bilden se ut så här: 28. Tryck in knappen för lampan (Lysdiod) i komponentmenyn. Placera ut lampan på bilden och högerklicka sedan och välj Länk i menyn. 29. Nu visas endast variabler med av/påstatus i Scanner, d v s i vårt fall är det endast larmutgången. Markera Larm och bekräfta sedan med OK. Copyright EnviLoop AB 29

30 30. Det aktuella värdet från Scanner visas nu i instrumentet (inringat). I detta fall indikerar den släckta lampan att larmutgången är inaktiv. 31. Avslutningsvis lägger vi till en textruta för information om lampan. Tryck in knappen för textruta (Text) i komponentmenyn. Placera ut texten intill lampan. Högerklicka på textrutan och välj Egenskaper i menyn. 32. Skriv in Larm temperatur vid Text. Stäng med OK. 33. Högerklicka på textrutan igen och välj Anpassa storlek i menyn. Då anpassas storleken för rutan till texten. Det ska nu se ut så här: I detta fall har larmet utlöst, så att lampan tänts. Därmed är också utgången i Scanner aktiverad. 34. Klicka på knappen Spara i verktygsfältet för att spara den färdiga presentationen. Copyright EnviLoop AB 30

31 35. Skriv in Status värme vid filnamn och klicka på Spara. 36. Notera i loggboken (frivilligt) Klicka sedan på Stäng 37. Koppla över till driftläge genom att klicka ut knappen Redigeringsläge i verktygsfältet. 38. Vi ser nu den färdiga instrumentbilden i driftläge. Man kan snabbt växla mellan önskad bild genom att klicka på flikarna (inringade) i ovankanten på bilden. För att slippa öppna dessa båda presentationer varje gång vi startar om Viewer, så ska vi spara dem tillsammans i en arbetsbok. 39. Välj kommandot Arkiv Spara arbetsbok i menyn. Skriv in Värme vid filnamn och klicka på Spara.. Copyright EnviLoop AB 31

32 40. Notera att det nu står namnet CombiLab Viewer - Värme i programfönstrets titelrad. Om vi stänger och öppnar Viewer på nytt, så kommer den automatiskt att öppna alla de bilder som ingår i arbetsboken. Sammanfattningsvis har vi nu gjort följande med instrumentbilden i Viewer: Valt en lämplig bild som bakgrund. Placerat ut instrument och länkat dessa till variabler i Scanner. Slutligen så har vi sparat båda bilderna i en gemensam arbetsbok. Copyright EnviLoop AB 32

33 Sammanfattning Vi har nu konfigurerat CombiLab för vår mätuppgift: Ställt in Scanner för att mäta våra givarsignaler, samt lagt till beräkning för effekten. Ställt in Log Manager för att logga mätvärdena. Ställt in Alarm Manager för att ge larm vid felaktig framledningstemperatur. Presenterat de loggade värdena i Viewer. Presenterat aktuella värden i Viewer som en instrumentbild. Lycka till med dina egna mätningar! Copyright EnviLoop AB 33
