OFP CELL 40 SANDVIK TM Anders Jacobsson Sandvik Material Technology

Storlek: px

Starta visningen från sidan:

Download "OFP CELL 40 SANDVIK TM-2012. Anders Jacobsson Sandvik Material Technology"

Inga Johansson
för 8 år sedan
Visningar:

1 OFP CELL 40 SANDVIK TM

2 UTRUSTNING I CELLEN Bandslipning Lasermärkning för rörnummer Läsare för rörnummer EC med omslutande spole Ultraljud sprickprovning Ultraljud dimensionsmätning Automatisk renblåsning av rör Multifrekvensprovning Störnivå provning Materialkontroll Personal Kvalitetssystem Polis 2

Ultraljud dimensionsmätning Automatisk renblåsning av rör

3 Början av cellen innan provning Slipning av rör Automatisk transport från slip till märkning Särskiljning av Arbetsordrar 3

4 Rörnummermärkning 2D Matrix märkning och vanlig nummermärkning Unikt rörnummer Tåligt Tre märkningar separerade 120 Två olika längder in från röränden Märkning i båda rörändarna E:\nummermärkning.avi 4

$Slipper monotont och koncentrationskrävande manuellt jobb Minskade personalkostnader E:\nummerläsning.$

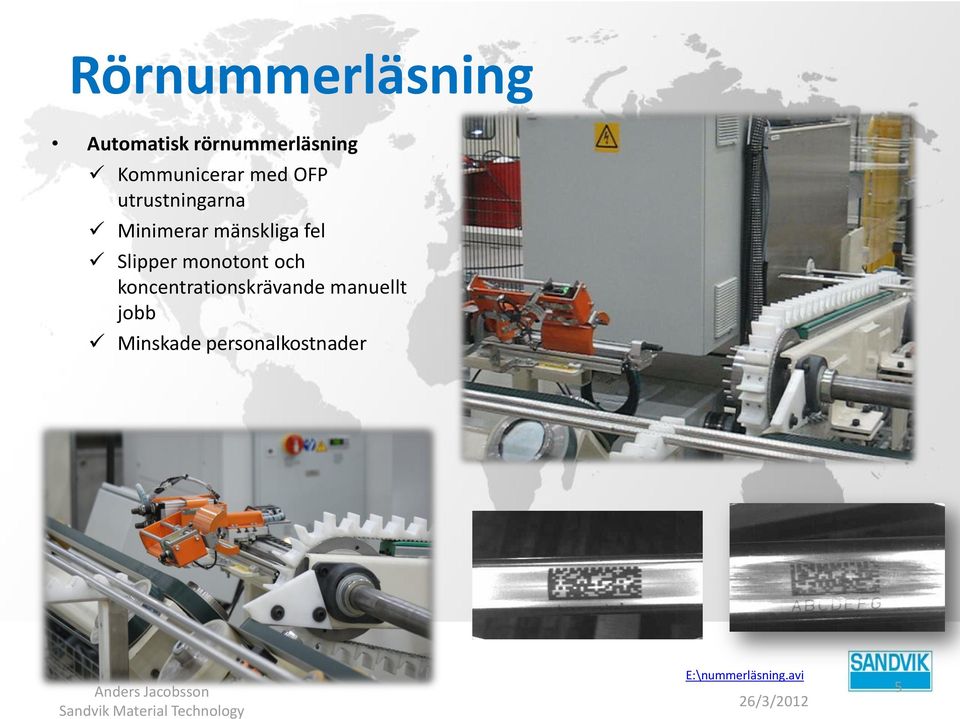

5 Rörnummerläsning Automatisk rörnummerläsning Kommunicerar med OFP utrustningarna Minimerar mänskliga fel Slipper monotont och koncentrationskrävande manuellt jobb Minskade personalkostnader E:\nummerläsning.avi 5

6 EC Provning Utrustning Tre st EC instrument Sandvik Eddy 945T Digital remsa för granskning Tre stycken omslutande spolar Dimensionsområde -30 mm Differentialspole och Absolutspole Självcentrerande Egentillverkade spolar 6

omslutande spolar Dimensionsområde -30 mm

7 EC Provning Provning Sprickprovning Notchar längs och tvär ner till:» 2.54mm lång» 0.152mm bred utv.» 0.076mm djup utv.» Ø 12,7 mm Uppkolningstest Absolutspole 7

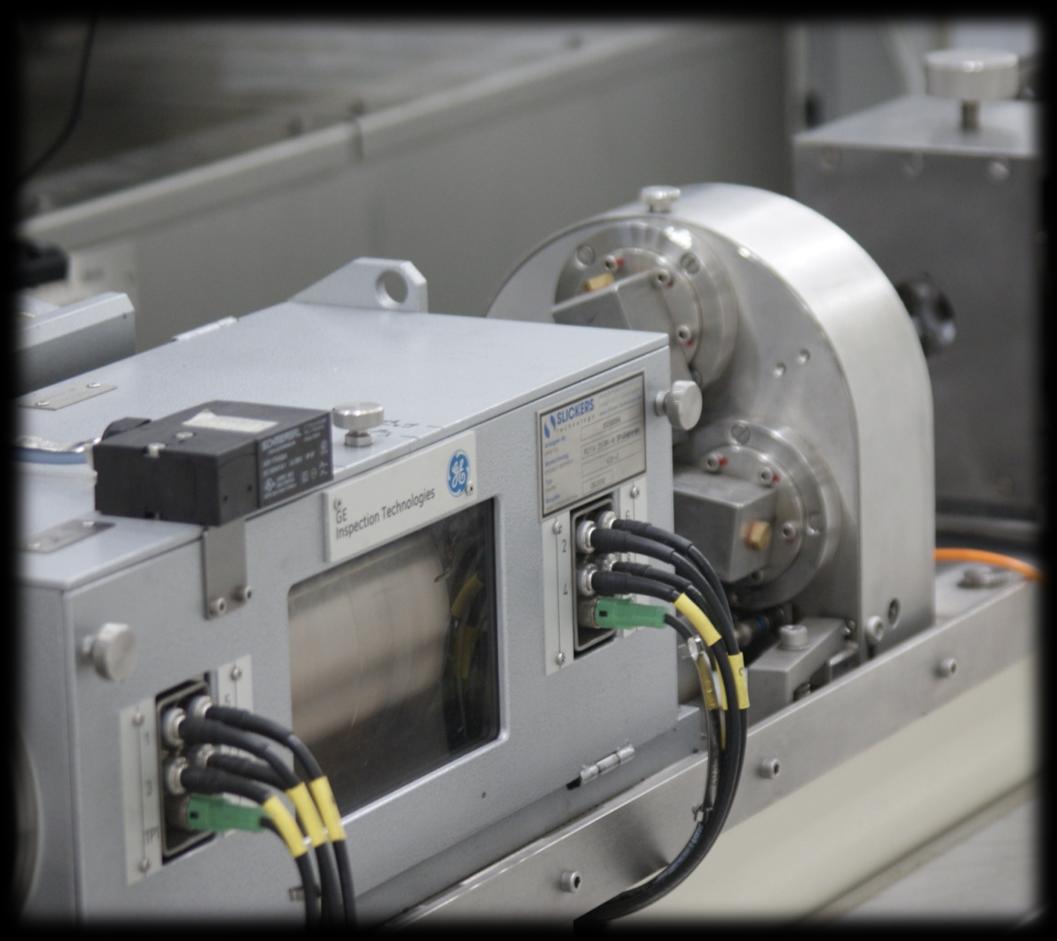

8 Ultraljudsprovning Utrustning Rotationsaggregat GE Rota 25 Rotation upp till 8000 v/m Linjärmatning upp till 30 m/m 7st tripplar som driver röret 7st sökare 4 för sprickprovning 3 för dimensionsmätning 8

upp till 30 m/m 7st tripplar som driver röret 7st

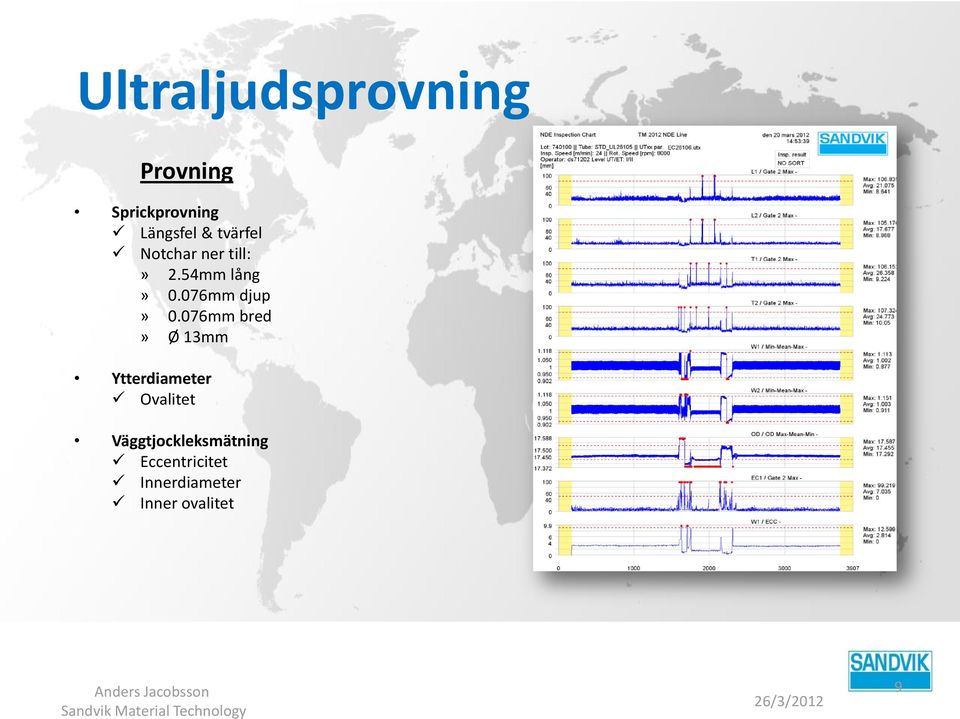

9 Ultraljudsprovning Provning Sprickprovning Längsfel & tvärfel Notchar ner till:» 2.54mm lång» 0.076mm djup» 0.076mm bred» Ø 13mm Ytterdiameter Ovalitet Väggtjockleksmätning Eccentricitet Innerdiameter Inner ovalitet 9

10 Ultraljudsprovning Resultat All data sparas i en SQL databas Maskinen Godkänner eller underkänner provningen Teknikerna Granskar och stämplar alla rör inklusive kalibreringar Efter Godkänd stämplad kalibrering kan rören gå vidare till nästa operation 10

Granskar och stämplar alla rör inklusive kalibreringar Efter

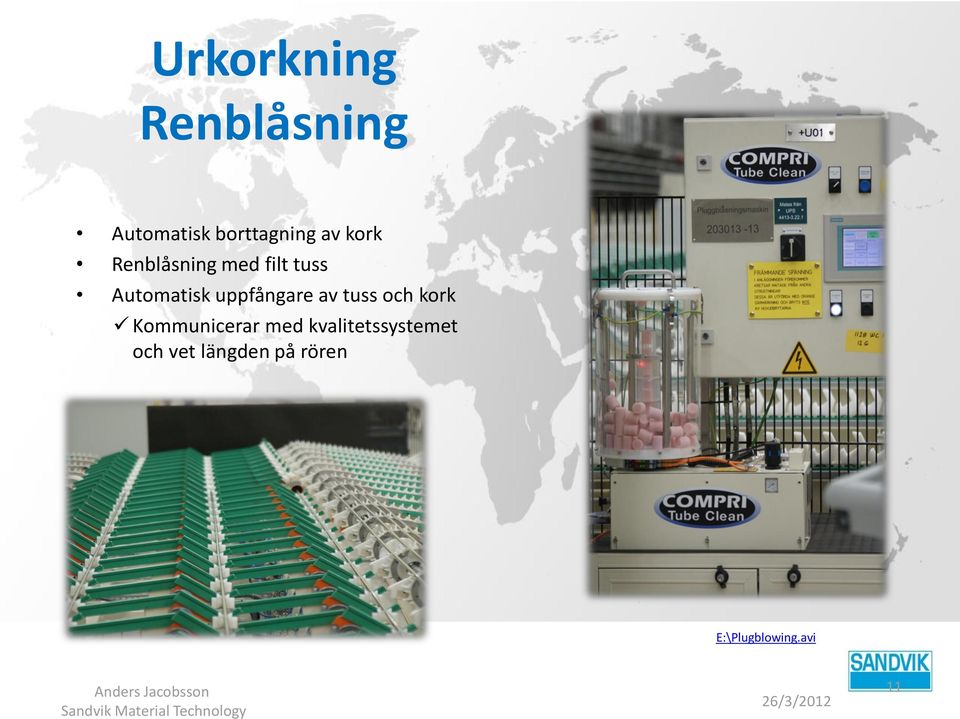

11 Urkorkning Renblåsning Automatisk borttagning av kork Renblåsning med filt tuss Automatisk uppfångare av tuss och kork Kommunicerar med kvalitetssystemet och vet längden på rören E:\Plugblowing.avi 11

12 Multifrekvensprovning av raka rör Utrustning Flerfrekvensigt digitalt mätinstrument Core Star Omni 200 TIP Normalt mätområde kHz Fyra olika frekvenser Hastighet upp till 100 tum / sekund Automatisk kalibrering Automatisk Inspelning E:\ECI_ECN.avi 12

$sekund Automatisk kalibrering Automatisk Inspelning E:\ECI_ECN.$

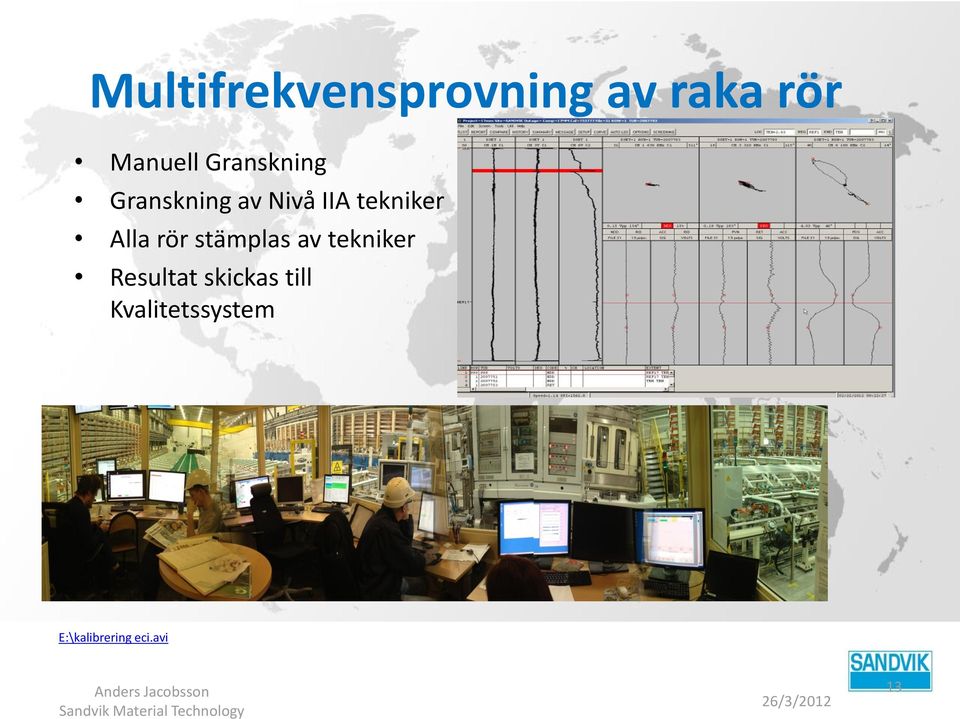

13 Multifrekvensprovning av raka rör Manuell Granskning Granskning av Nivå IIA tekniker Alla rör stämplas av tekniker Resultat skickas till Kvalitetssystem E:\kalibrering eci.avi 13

$skickas till Kvalitetssystem E:\kalibrering$

$enligt ASME inställningar E:\kalibrering_eciinspeln.$

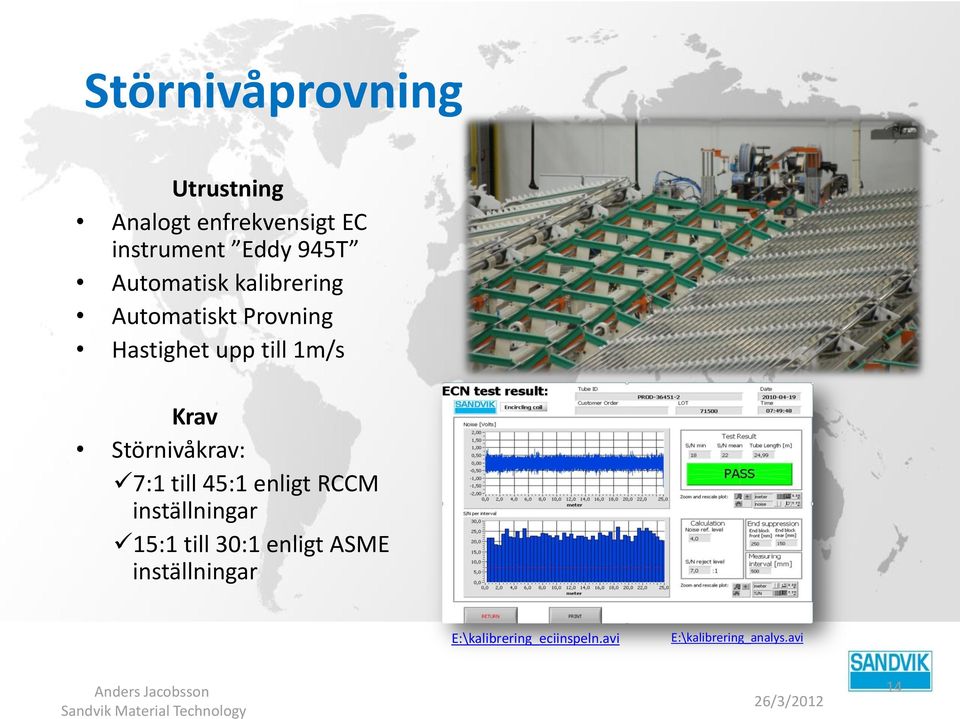

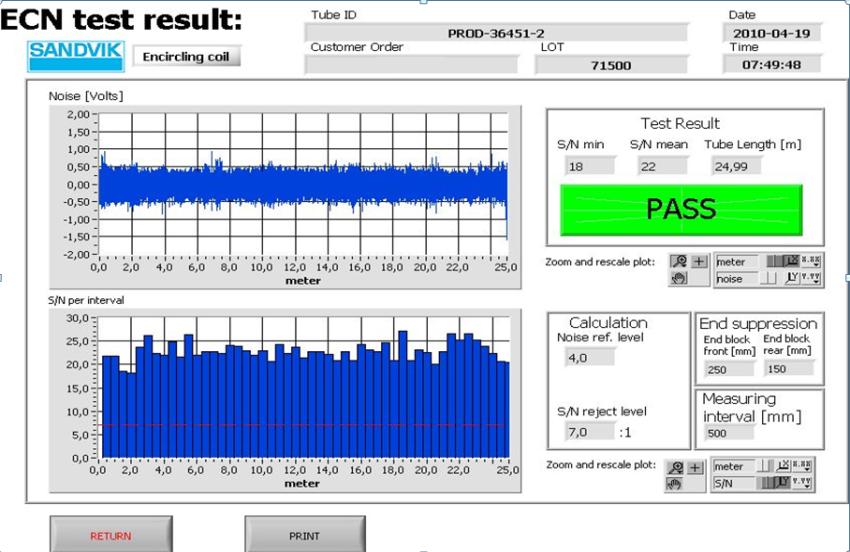

14 Störnivåprovning Utrustning Analogt enfrekvensigt EC instrument Eddy 945T Automatisk kalibrering Automatiskt Provning Hastighet upp till 1m/s Krav Störnivåkrav: 7:1 till 45:1 enligt RCCM inställningar 15:1 till 30:1 enligt ASME inställningar E:\kalibrering_eciinspeln.avi E:\kalibrering_analys.avi 14

$enligt ASME inställningar E:\kalibrering_eciinspeln.$

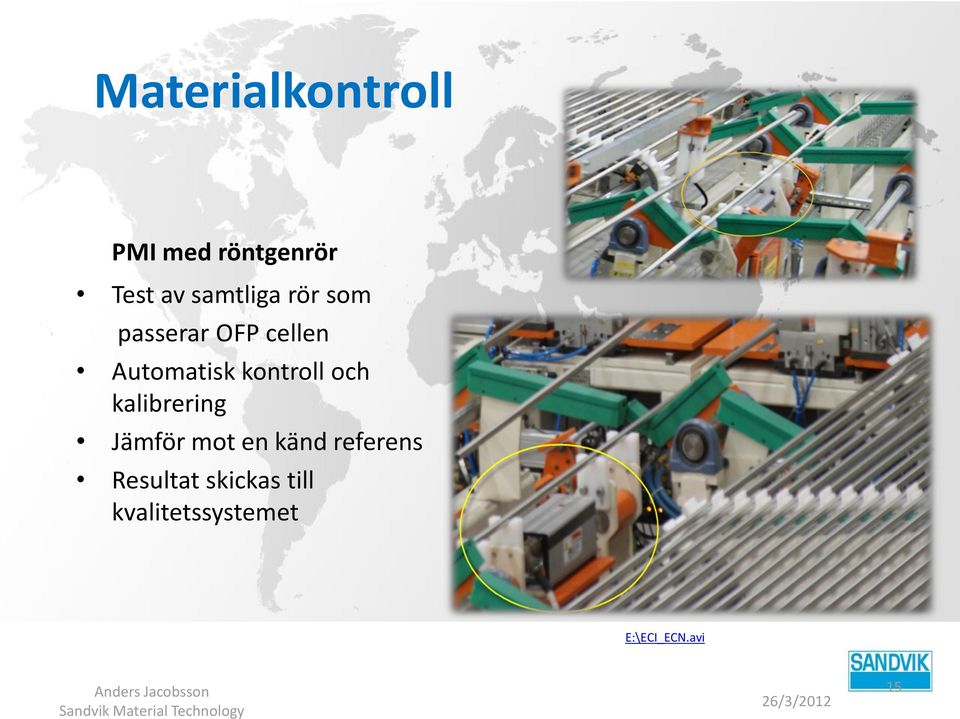

15 Materialkontroll PMI med röntgenrör Test av samtliga rör som passerar OFP cellen Automatisk kontroll och kalibrering Jämför mot en känd referens Resultat skickas till kvalitetssystemet E:\ECI_ECN.avi 15

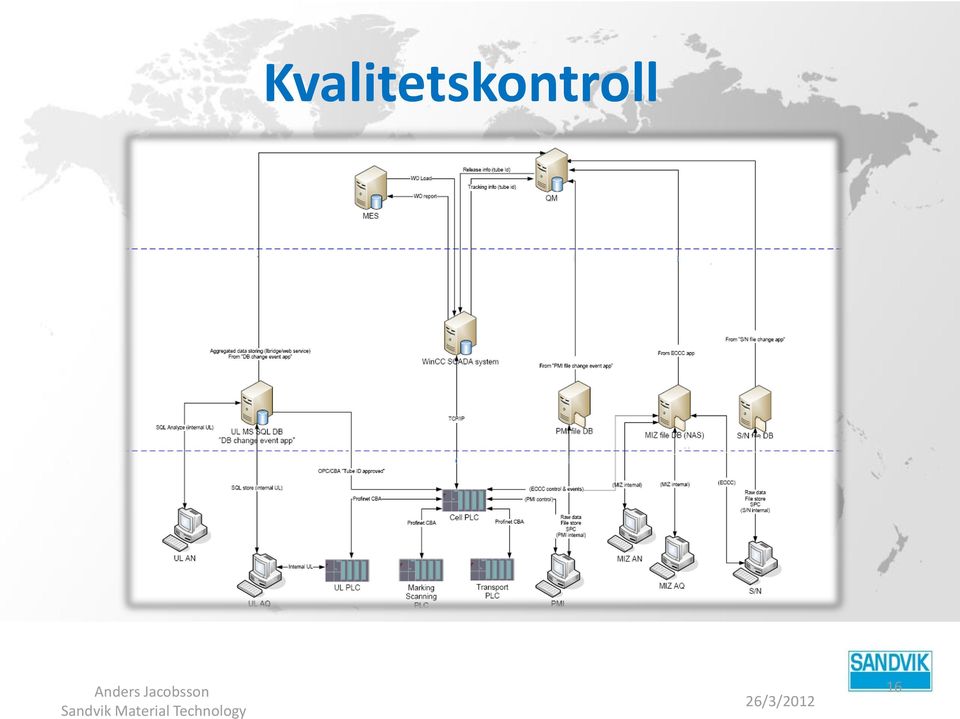

16 Kvalitetskontroll 16

17 Polisen QM Kvalitetskontroll Rörnummer scannas och kontrolleras mot ett kvalitetssystem Om ALLA mätvärden och stämplar från kontrollanter finns = OK Om något saknas blir röret stoppat och skickas till omarbetning E:\polisen.avi 17

och stämplar från kontrollanter finns = OK Om något

18 Personal Tekniker i cellen per skiftlag 1st UT Nivå II 2st ET Nivå II 2st ET Nivå II A Tekniker som ställer om och stöttar flera fabriker 3st UT/ET Nivå II / IIA per skift 3st skiftlag Ingenjörer 2st UT/ET/PT Nivå III 2st ET Nivå III 18

stöttar flera fabriker 3st UT/ET Nivå II / IIA per skift

19 19
