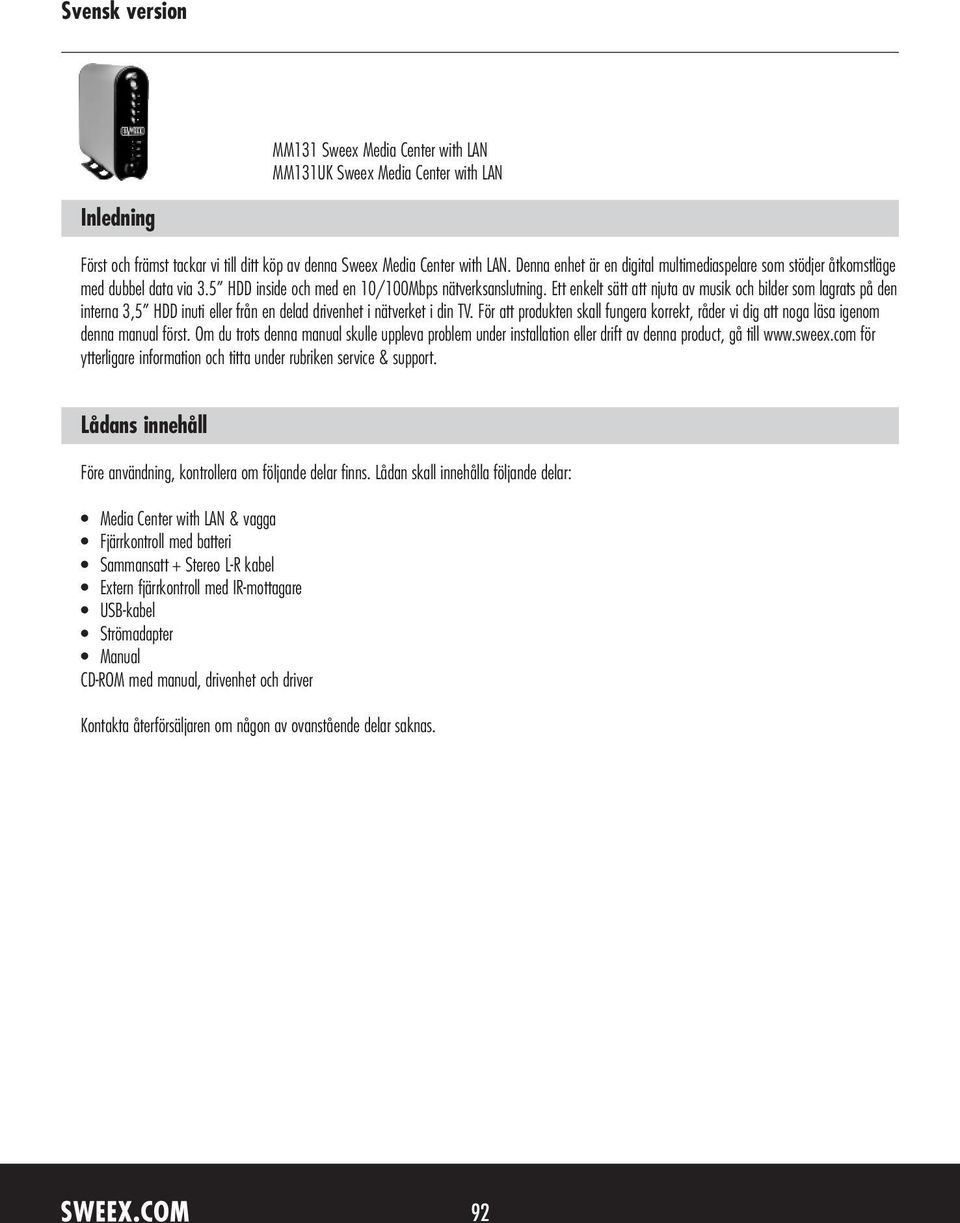

1 MM131 Sweex Media Center with LAN MM131UK Sweex Media Center with LAN Inledning Först och främst tackar vi till ditt köp av denna Sweex Media Center with LAN. Denna enhet är en digital multimediaspelare som stödjer åtkomstläge med dubbel data via 3.5 HDD inside och med en 10/100Mbps nätverksanslutning. Ett enkelt sätt att njuta av musik och bilder som lagrats på den interna 3,5 HDD inuti eller från en delad drivenhet i nätverket i din TV. För att produkten skall fungera korrekt, råder vi dig att noga läsa igenom denna manual först. Om du trots denna manual skulle uppleva problem under installation eller drift av denna product, gå till för ytterligare information och titta under rubriken service & support. Lådans innehåll Före användning, kontrollera om följande delar finns. Lådan skall innehålla följande delar: Media Center with LAN & vagga Fjärrkontroll med batteri Sammansatt + Stereo L-R kabel Extern fjärrkontroll med IR-mottagare USB-kabel Strömadapter Manual CD-ROM med manual, drivenhet och driver Kontakta återförsäljaren om någon av ovanstående delar saknas. 92

2 Specifikationer Effekt: 5V 1.5A /12V 1.5A Interface: USB 2.0 Nätverksgränssnitt: 10/100 Mbps LAN Nätverksanslutning: UTP RJ-45 HDD-typ: 3.5 tums IDE HDD HDD filsystem: NTFS / FAT32 TV-typ: NTSC/PAL Format som stöds: - Film: MPEG 1, 2, 4 (MPG, MPEG, AVI, M2V, DAT, VOB, IFO etc.) DivX, XviD (bortsett från tillämpad GMC, Qpel funktion) - Musik: MP3, OGG Vorbis, WAV, WMA (bortsett från WMA9 pro.lossless) - Foto: JPG(JPEG) Videoutgång: SAMMANSATT S-Video KOMPONENT Y, Pb, Pr (480p, 720p, 1080i gradvis scan) Ljudutgång: STEREO L-R DIGITAL KOAXIAL, OPTISK (DTS endast genomgående) Driftstemperatur: 0 C ~ 60 C Luftfuktighet vid drift: 10% ~ 50% Vikt: 450 gram (utan HDD) Mått: 57 x 150 x 185 mm (h x b x d) Stödjer: Windows 98SE, 2000 och XP Systemkrav USB-krav Windows 98SE, 2000 eller XP Tillgänglig USB 2.0, 1.1 Port (rekommenderad USB 2.0) Nätverkskrav Windows 98SE, 2000 eller XP Tillgänglig 10/100 Ethernet LAN port, RJ-45 (Rekommenderas 100Mbps) 93

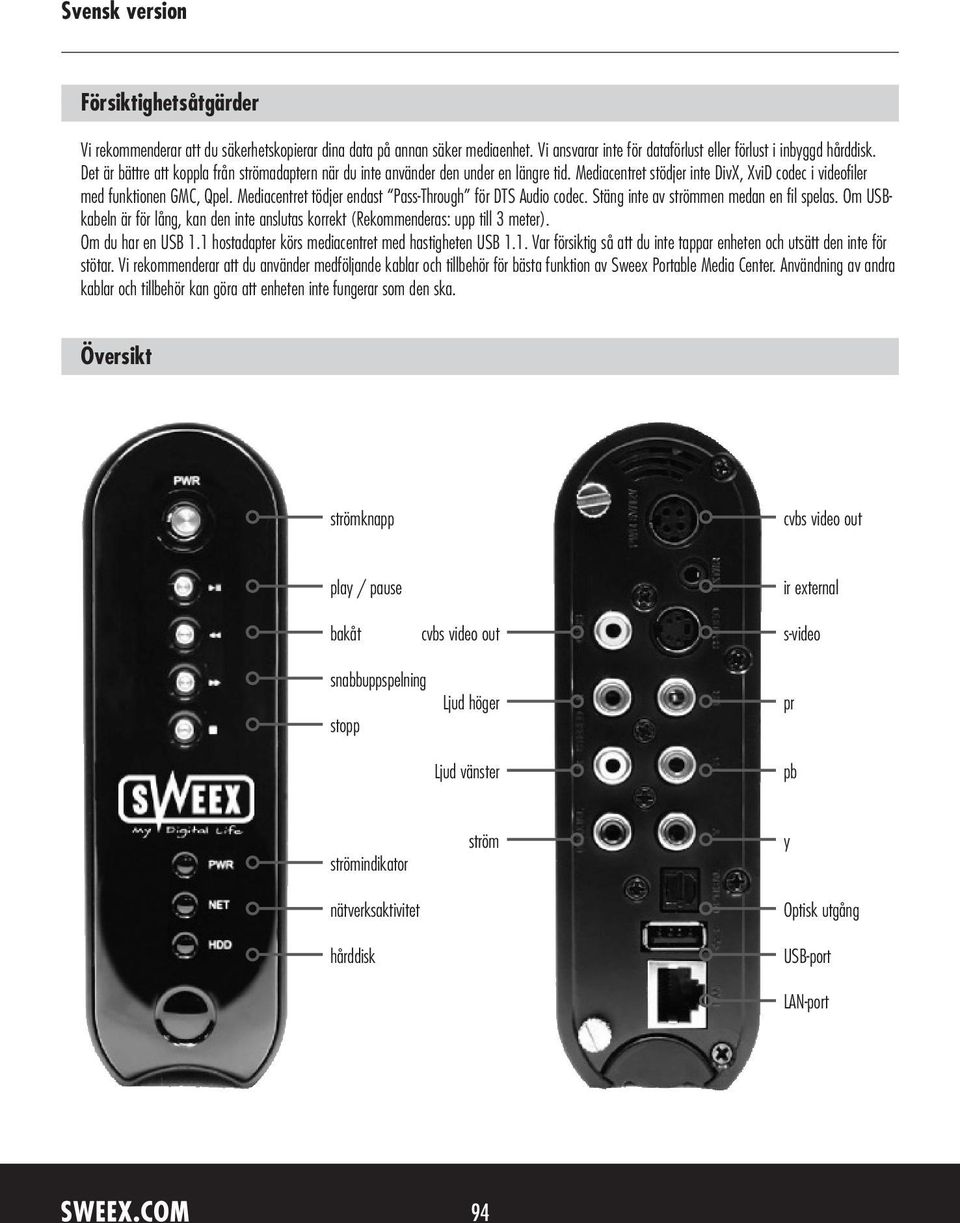

3 Försiktighetsåtgärder Vi rekommenderar att du säkerhetskopierar dina data på annan säker mediaenhet. Vi ansvarar inte för dataförlust eller förlust i inbyggd hårddisk. Det är bättre att koppla från strömadaptern när du inte använder den under en längre tid. Mediacentret stödjer inte DivX, XviD codec i videofiler med funktionen GMC, Qpel. Mediacentret tödjer endast Pass-Through för DTS Audio codec. Stäng inte av strömmen medan en fil spelas. Om USBkabeln är för lång, kan den inte anslutas korrekt (Rekommenderas: upp till 3 meter). Om du har en USB 1.1 hostadapter körs mediacentret med hastigheten USB 1.1. Var försiktig så att du inte tappar enheten och utsätt den inte för stötar. Vi rekommenderar att du använder medföljande kablar och tillbehör för bästa funktion av Sweex Portable Media Center. Användning av andra kablar och tillbehör kan göra att enheten inte fungerar som den ska. Översikt strömknapp cvbs video out play / pause bakåt cvbs video out ir external s-video snabbuppspelning stopp Ljud höger Ljud vänster pr pb strömindikator nätverksaktivitet hårddisk ström y Optisk utgång USB-port LAN-port 94

4 Installation Windows 98SE Först måste du installera Windows 98SE driver innan anslutning av Sweex Media Center till datorn. Drivenheten finns på CD-ROM och kan installeras genom att välja höger menyalternativ. Då du installerat drivenheten ansluter du Sweex Media Station med en USB-kabel till datorn och ansluter strömkabeln till mediastationen. Installation av Windows 2000/XP Ingen särskild drivrutin behöver installeras för Sweex Media Center när du använder den med en dator som har Windows 2000 eller Windows XP. Anslut mediacentrat med medföljande USB-kabel till datorn och anslut strömkabeln till mediastationen. Markera Den här datorn eller Explorer, där en ny ikon nu skall synas. Du kan använda denna ikon som en normal hårddisk och kopiera data till den. Då du kopierat samtliga data avlägsnar du mediastationen med borttagningsikonen längst ner till höger på skärmen. Nätverksinställningar När du ansluter mediacentret direkt till datorn behöver du en korskabel (UTP). När du ansluter mediacentret till en HUB, router, eller omkopplare, behöver du en normal LAN -kabel (UTP). Då du anslutit LAN kabeln, måste du ställa in nätverkskonfiguration för datorn och mediacentret. Du måste även dela en mapp med Windowsdatorn och använda samma IP Address range och Subnet Mask för datorn och Sweex Media Station, t.ex.: Dator Sweex Media Station IP-address Subnet Mask Det är möjligt att tilldela en dynamisk eller statisk IP-adress och Subnet Mask för Sweex Media Station. 95

5 Dela mappar Välj den mapp du vill dela, högerklicka på mappen och klicka på delning i pop-upmenyn. Markera Delas som" Och skriv Dela namn. Till exempel, Min film. Anslutning av Sweex Media Center Anslut till en extern AV-enhet Sweex Media Center stödjer 3 typer av bildutmatning: Sammansatt, S-Video och Komponent. Använd den anslutning som stöds av din TV. Normalt stödjer TV-apparater sammansatta bildanslutningar, denna kabel medföljer i paketet. Anslut kabeln till CVBS-utgången på Sweex Media Center (gul anslutare) och till ingången Sammansatt på din TV. Anslut också de röda och vita anslutarna (RCA) till R och L anslutare på mediacentret och på TV:n. När du inte ser en normal bild med TV-kabeln, skall du kontrollera följande: 1. TV - Byt till bildingångsläge: slå på TV:n, och slå på bildingångsläge och välj höger ingång. Se användarmanualen för din TV för mer information om hur du gör detta. 2. Sweex Media Center - Växla till bildutgångsläge: tryck på knappen [VIDEO] upprepade gånger. När du trycker på [VIDEO], ändras bildutgångssignalen. 3. Då en normal skärm visas, måste du spara bildinställningarna för Sweex Media Center. Se bildinställning. 96

6 Bildinställning Du måste ställa in bildutgången för Sweex Media Center på samma sätt som TV:ns ingångsläge. TV bild Ingångsläge Sweex Portable Media Center Bildutgångsläge Anslutningsuttag för TV:n Bildkabeltyp Normal bild TV ut: NTSC C/S-bild TV ut: PAL C/S-bild CVBS eller sammansatt uttag (Normalt gult uttag) Gul RCA-kabel (Då en normal skärm visas, måste du spara bildinställningarna för Sweex Portable Media Center.) S-Video TV ut: NTSC C/S-bild TV ut: PAL C/S-bild S-videouttag S-videokabel * Svart rundad Komponent 480p Component 480p TV ut: NTSC C/YPbPr TV ut: PAL C/YPbPr HD Komponent Ut på 480p Komponent 3 uttag * Y(Grön), Pb(Blå), Pr(Röd) Komponentkabel * Y(Grön), Pb(Blå), Pr(Röd) Component 720p HD Komponent Ut På 720p Komponent 1080i HD Komponent Ut på 1080i NTSC/PAL: Standard för TV-utgång. Välj en avsedd för användning i ditt land. Slå på Sweex Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen TV ut och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till önskat bildutmatningsläge och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. 97

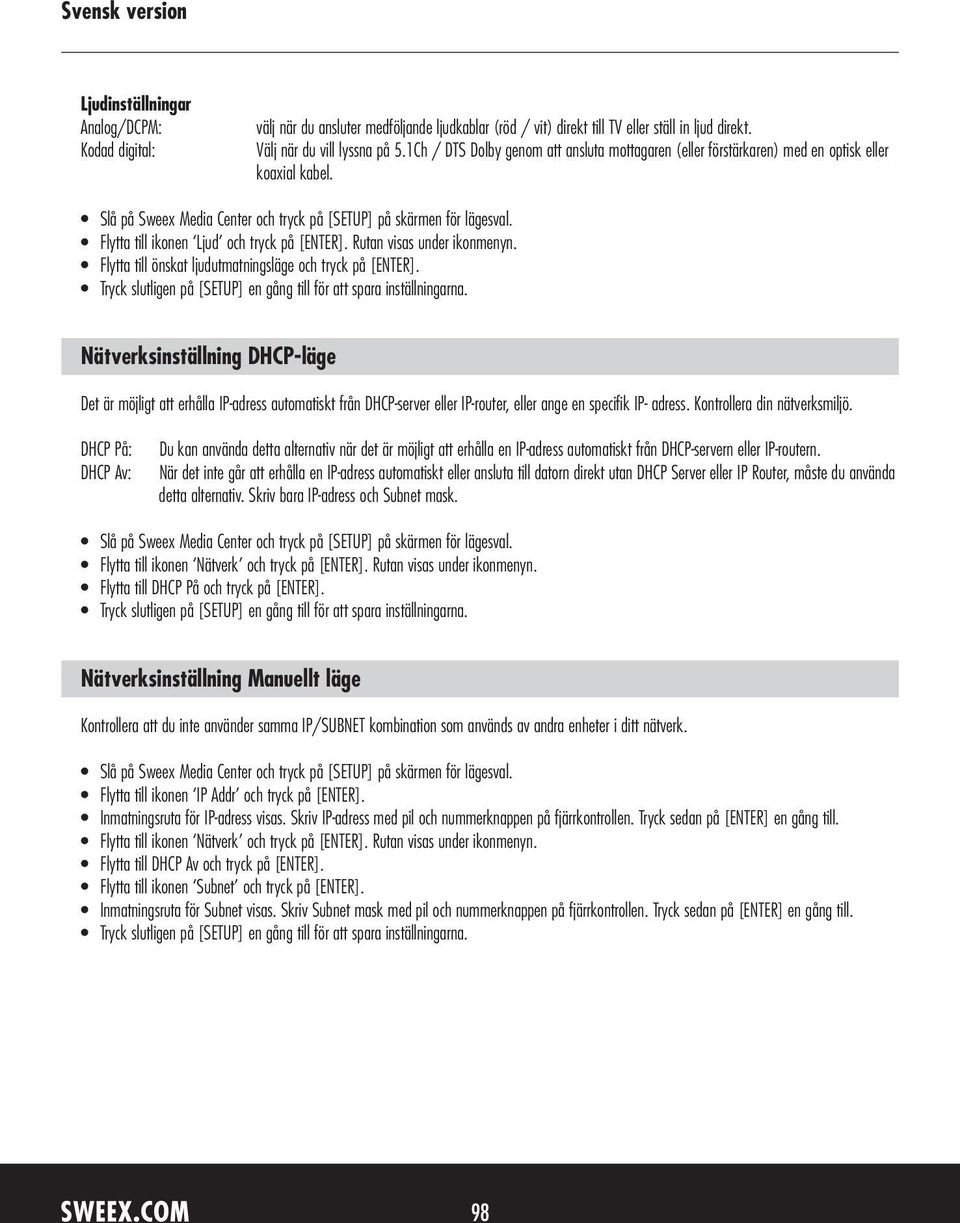

7 Ljudinställningar Analog/DCPM: Kodad digital: välj när du ansluter medföljande ljudkablar (röd / vit) direkt till TV eller ställ in ljud direkt. Välj när du vill lyssna på 5.1Ch / DTS Dolby genom att ansluta mottagaren (eller förstärkaren) med en optisk eller koaxial kabel. Slå på Sweex Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen Ljud och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till önskat ljudutmatningsläge och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. Nätverksinställning DHCP-läge Det är möjligt att erhålla IP-adress automatiskt från DHCP-server eller IP-router, eller ange en specifik IP- adress. Kontrollera din nätverksmiljö. DHCP På: DHCP Av: Du kan använda detta alternativ när det är möjligt att erhålla en IP-adress automatiskt från DHCP-servern eller IP-routern. När det inte går att erhålla en IP-adress automatiskt eller ansluta till datorn direkt utan DHCP Server eller IP Router, måste du använda detta alternativ. Skriv bara IP-adress och Subnet mask. Slå på Sweex Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen Nätverk och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till DHCP På och tryck på [ENTER]. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. Nätverksinställning Manuellt läge Kontrollera att du inte använder samma IP/SUBNET kombination som används av andra enheter i ditt nätverk. Slå på Sweex Media Center och tryck på [SETUP] på skärmen för lägesval. Flytta till ikonen IP Addr och tryck på [ENTER]. Inmatningsruta för IP-adress visas. Skriv IP-adress med pil och nummerknappen på fjärrkontrollen. Tryck sedan på [ENTER] en gång till. Flytta till ikonen Nätverk och tryck på [ENTER]. Rutan visas under ikonmenyn. Flytta till DHCP Av och tryck på [ENTER]. Flytta till ikonen Subnet och tryck på [ENTER]. Inmatningsruta för Subnet visas. Skriv Subnet mask med pil och nummerknappen på fjärrkontrollen. Tryck sedan på [ENTER] en gång till. Tryck slutligen på [SETUP] en gång till för att spara inställningarna. 98

8 Fjärrkontroll POWER SETUP MENU TITLE ANGLE REPEAT A-B REPEAT SLOW Slå På / Av Gå till inställningsskärmen. Gå till DVD huvudmeny, menyikonen visning vid uppspelning av videofil. Gå till DVD titelmeny DVD-vinkel, bildrotering Ange DVD-kapitel, titelupprepning Ange DVD A-B upprepa. Spela DVD långsamt. Spela en fil. Pilnyckel (Återgå till ovanstående katalog) Visa filinfo. Hoppa till specifik spelningstid Ställ in klarhet, färgdjup, ljusstyrka Gå till skärmen val av mediatyp Gå till skärmen lägesval Spela alla filer Pause Stoppa uppspelning Snabbuppspelning bakåt. Snabbuppspelning framåt. Gå till föreg. sida, Spela upp föregående fil i Spela alla Gå till nästa sida Spela upp nästa fil i spela alla Ändra bildutmatningsläge Ändra ljudtyp för Video, DVD fil Inställnigar för undertext Inställning av skärmstorlek Garanti Produkter av märket Sweex har en garanti på tre år. Vi erbjuder ingen support eller garanti för medföljande programvara eller (laddningsbara) batterier. Anspråk på garantin görs endast via den återförsäljare där produkten köptes. Den rättmätige ägaren innehar upphovsrätten för alla varumärken och de relaterade rättigheter som anges i denna manual. 99
