Informationsmodellering och e-infrastrukturer

Transkript

1 Informationsmodellering och e-infrastrukturer

2 Semiotik Sign = Tecken Semiotik = Teckenlära Tecken är representationer Tecken är intentionella Tecken förmedlar information

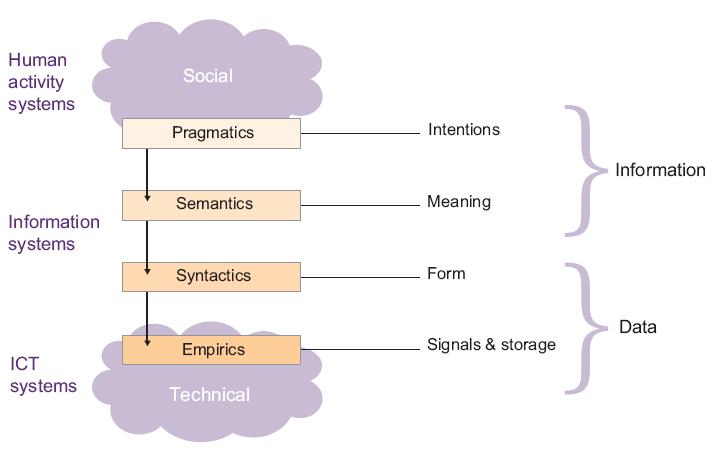

3 Figure 3.1: Levels of semiotics

4 Kommunikation Inkluderar minst två parter (Agenter) En eller flera av dessa agenter är sändare och har intentionen att uttrycka (sända) något Sändaren uttrycker sin intention i ett meddelande genom att använda ett språk med en viss syntax Meddelande sänds genom en signal (fysisk representation) via en kommunikationskanal En eller flera andra agenter är mottagare som har möjligt att tolka meddelandet

5 Data Syntax = Syntax (Struktur), Datastruktur; Exempel Rad i Tabell Empirics = Fysisk representation, Media, Kanal; Exempel Papper, Elektroniskt i en databas; Överföring över Internet 13/1193G lintels UL /2404G lintels UL /2517P lintels UL /2474P lintels UL

6 Information Semantics = Semantik; Meningen med tecknen; Exempel 13/1193G är ett Order-No; Vilka begrepp och termer används? T.ex. Order, Order-No, Product, Product_Code Order_No Description Product_CodeItem_length Delivery_qty Weight 13/1193G lintels UL /2404G lintels UL /2517P lintels UL /2474P lintels UL

7 Pragmatics = Pragmatik; Vad används tecknen (meddelandet) till? Vad är intentionen med informationen ur ett kommunikativt perspektiv? I vilket kommunikativt sammanhang (kontext) används orderraderna?

8 Figure 1.15: The information system at Goronwy

9 XML ( XML står för EXtensible Markup Language XML har utvecklats för att beskriva och transportera information inte att visa den Tanken med XML är att informationen ska vara självbeskrivande

10 XML-filer (XML-Dokument) Den förstaraden är en XML deklaration. Den talar om att det är XML version (1.0) som används och att den teckenuppsättning som används är (ISO = Latin-1/West European character set). Den nästaraden talar om vad som är root elementeti detta fall är det bookstore

11 XML Element Ett element är allting från elementets startag till dess sluttag, ett element kan innehålla: andra element text (data) attribut eller en mix av allt detta OBS använd alltid kvalificeradeelementnamn, dvs elemenetnamnet ska alltid föregås av ett prefix

12 XML Attribut Ett attribut ger ytterligare information om ett element ett attributvärde måste ha citattecken använd helst inte attribut använd bara element

13 Korrekt XML-fil

14 Syfte med informationsmodellering Skapa en Informationsmodell som beskriver informationsstrukturen Informationsmodellen visar en statisk bild av informationen

15 Klasser, objekt och attribut Ett objekt (instans, entitet) är något som kan identifieras och som har en oberoende existens Ett objekt är en språklig konstruktion Ett objekt är något som man kan referera till i språket Ett objekt är en instans i en klass En klass (begrepp) är en objekttyp Identifierare används för att unikt referera till objekt Attribut används för att beskriva egenskaper hos objekt

16 Relationer (Relationships) En relation är en association mellan två klasser Ofta beskrivs binära relationer dvs relationer mellan två klasser Samma två klasser kan ha flera relationer till varandra Relationens kardinalitet beskriver hur många entiteter av en klass samtidigt kan relateras till entiteterna i den andra klassen En till ett 1:1 En till många 1:M Noll till många 0:M Relationens kardinalitet beskriver hur många entiteter av en klass Valfrihet (Opionality) visar om alla entiteter måste delta i relationen eller inte

17 Informationsmodell Bookstore 1 1..M Book 0..M 1 Book Category

18 Informationsmodellen representeradi tabellform Flat (platt) datastruktur

19 XML stödjer en hierarkisk datastruktur

20 Korrekt XML-fil

21 XML-Scheman Syftet med ett XML-Schema är att definiera de giltiga beståndsdelarna av en XML-fil, ett XML-Schema definerar De element som kan förekomma De attribut som kan förekomma Vilka element som är huvudelement och underordnade element Ordningen på elementen Ifall ett element måste finnas eller inte Datatyperna för elementen Strukturen på informationen

22 Namespaces XML Namespaces - xmlns Attribute När man använder prefix in XML, ska man ange ett namespace för prefixet. Namespace definieras med hjälp av xmlns attributet I roottaggen. Namespace deklarationen har följande syntax. xmlns:prefix="uri".

23 Korrekt XML-Schema Korrekt XML-Schema

24 XML-Filer och XSL/XLST XSL står för EXtensible Stylesheet Language, och är ett scriptspråk för XML dokument. XSL beskriver hur en XML-fil ska visas XSLT är den viktigaste delen av XSL. XSLT används för att transformera ett XML-dokument till ett annat dokument som kan läsas av en browser. Normalt är detta ett (X)HTML fil. Med XSLT kan du lägga till/ta bort element och attribut till output filen. Du kan sortera element, utföra tester, bestämma vilka element som ska visas etc. Man sammankoplar en XML-fil med en stylesheet genom att skriva på följande sätti XML-filen <?xml-stylesheet type= "text/xsl" href= stylesheetname.xsl"?>

25 Stylesheet Detta stylesheet tar XML-filen ovan som input och genererar en HTML-fil.

26 Korrekt XML-fil

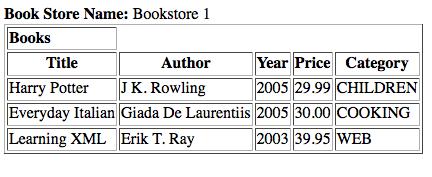

27 Browsern tar XML-filen som input hämtar sedan XSL-scriptet somomvandlar XML till HTML och Browsern visar sedan detta innehåll på bildskärmen

28 Informationsmodellering ur ett traditionellt perspektiv Idén är att den konceptuella modellen ska beskriva verksamheten ur ett internt organisatoriskt perspektiv Den konceptuella modellen skall användas som en ritning för IT-systemet som skall utvecklas Tar inte hänsyn till den installerade basen av system Modelleringen görs förutsättningslöst eller baserat på ett manuellt informationssystem

29 Customer (1) Attributes: Customer Name Order lines (3) Attributes: Order no., Delivery qty, Weight Product (4) Attributes: Product Code, Description, Item length Delivery advice note (2) Attributes: Advice no., Date, Instructions, Haulier, Status

30 Figure 1.16: Information model for Goronwy Galvanising

31 Exempel tabeller ur databasen

32 Sökande Ekonomiskt Bistånd (Hushåll) e-ansökan Användar- Gränssnitt STSA e-infratrukturekonomiskt Bistånd Lefi Verksamhetssystem Social Försäkring Ansökan Handläggare på kommunen Användargränssnitt Socialtjänstesystem Register Ekonomiskt Bistånd Användar- Gränssnitt STSM STSS XML Fråga XML Svar SSBTEK Studiestöd Kommunfråga Elsie Verksamhetssystem Verksamhetssystem Beskattning Folkbokföring Verksamhetssystem Handläggare på Myndigheterna Multifråga Afli Arbetsförmedling System-till-Systemgräns = Öppen System-till-Systemtjänst = Öppen Samverkanstjänst = Organisatoriskt Informationssystem = UBS Verksamhetssystem Arbetslöshetskassa

33 Informationsmodellering i samband med e- infrastrukturer Den installerade basen (appliktionsinfrastrukturen) har stor påverkan på informationsmodellen Informationsmodelleringen handlar mycket om att rekonstruera informationsmodellen baserat på den installerade basen Vissa begrepp och termer i den information som man utbyter kan man påverka Semantiska standarder påverkar informationsmodellen I samband med offentlig sektor påverkar lagar, regler och förordningar i mycket hög grad hur informationsmodellen kommer att se ut Informationsmodellen utgör grund för att skapa XML-scheman och XML-filer Man fokuserar modelleringen på kommunikationen/iteraktionen

34

35 XML-fråga som skickas från Kommunen till Myndigheterna

36 XML-svar som kommer från Myndigheterna till Kommunen Expanderas på nästa bild

37 XML-svar som kommer från Myndigheterna forts. Beslut Ärende Beslut

38

39

40 0..* Ärende <<identifierare>> Ärendenummer 1..* 1 1..* Beslut <<identifiere>> beslutsid 1 Förmåner <<identifierare>>förmånsbenämning 1 Myndighet <<identifierare>> Organisationsnummer

41 En ny förordning 2008:975 triggade starten av projektet
