1 Laddstationer för elbilar EVlink schneider-electric.se/evlink Life is On Schneider Electric 1

2 Vårt mål är att säkerställa elbilens utveckling och framfart genom att erbjuda användarvänliga laddstationer av absolut högsta kvalitet. På Schneider Electric hjälper vi våra kunder att hitta rätt lösning, för varje behov. 2 schneider-electric.se/evlink

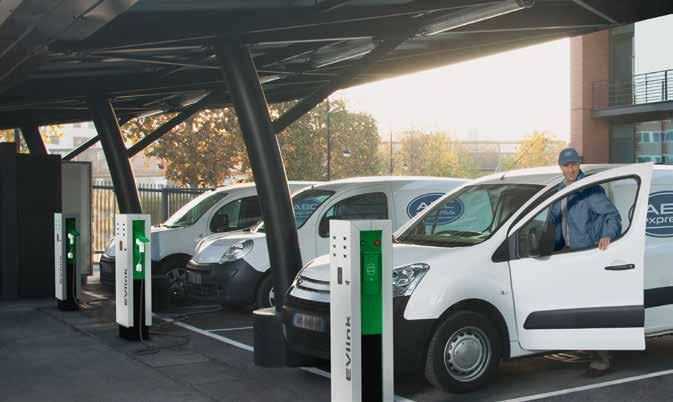

3 Det här är EVlink På Schneider Electric är vår drivkraft tydlig att hjälpa våra kunder att optimera och effektivisera sin energihantering. På så sätt bidrar vi samtidigt till en mer hållbar värld. En ny värld för elbilar I samband med elbilens ökade popularitet ställs det nya krav på samhället vad gäller laddningsmöjligheter. Som global specialist inom energi har vi på Schneider Electric en viktig roll i att göra elbilen tillgänglig för allmänheten och erbjuder därför helhetslösningen EVlink. På EVlink erbjuder vi, i samarbete med våra partners, tillgång till hårdvara, uppkopplad mjukvara samt servicetjänster som installation och underhåll av laddstation. Oavsett om du behöver en enskild laddare till hemmet eller ett större nätverk för din verksamhet eller fastighet så har vi ett komplett erbjudande med lösningar för dig. Dessutom är alla våra EVlink-produkter belönade med Green Premium-utmärkelsen. Kort sagt: med oss blir det enkelt att välkomna elbilen och att tänka miljösmart. Life is On Schneider Electric 3

4 Green Premium säkerställer miljövänliga produkter För oss är det inte bara viktigt att produkterna vi skapar är användarvänliga och av högsta kvalitet. De ska dessutom vara skonsamma mot miljön. Därför är alla våra laddstationer belönade med Green Premiumutmärkelsen. Det är en miljömärkning som innebär att produkten möter ett antal krav och villkor inom såväl transparens som materialval. Här kan du läsa en del om kraven som ställs: RoHS mot farliga ämnen Eliminering av skadliga ämnen som bly, kvicksilver, kadmium, sexvärt krom, polybromerade bifenyler (PBB), polybromerade difenyletrar (PBDE) och flamskyddsmedel. Återvinning Fullständig vägledning kring hur våra produkter omhändertas samt hur vår utrustning kan återanvändas för andra ändamål. Transparens Vi ger detaljerad information om de råvaror som används i våra produkter, deras återvinning och miljöpåverkan. Green Premium är den enda utmärkelsen som låter dig utveckla en miljöpolicy samtidigt som du kan bedriva affärer på ett effektivt sätt. Utmärkelsen sträcker sig dessutom förbi dagens miljökrav och gör mer för miljön än vad som krävs. 4 schneider-electric.se/evlink

5 Alla produkter inom EVlink är belönade med Green Premium. Life is On Schneider Electric 5

6 Så här fungerar det Från laddningstid till säkra anslutningsmetoder. Vårt mål är att du ska kunna ladda din bil, på ett tryggt och energieffektivt sätt. Ladda säkert med Mode 3 och 4 På Schneider Electric rekommenderar vi Mode 3, eftersom den anslutningen erbjuder maximal säkerhet för användaren. Mode 3 innebär ett dedikerat uttag som säkerställer att laddningen startar och avslutas på ett säkert sätt samt skyddar bilen om fel uppstår. Mode 4 används för snabbladdning med likström A och har den högsta säkerhetsnivån. FAST CHARGE Mode 3 rekommenderad! Dedikerade eluttag och kabel med laddningsövervakning. Mode 4 likströmsladdare, med integrerad laddningsövervakning och fast kabel. Laddningskabeln Laddningsprocessen inleds när kabelns kontakter är ordentligt anslutna till bil och laddare. Förutom ström så finns även ledare för dataöverföring mellan de två enheterna för en säker laddning. Dessutom känner laddaren av vilken maxström som får överföras i kabeln. Tillgänglig laddningsström Även om laddningen påbörjas när en elbil ansluts till en elbilsladdare så är det flera faktorer som kan påverka maximal laddström. Detta eftersom laddströmmen anpassas efter den högsta tillåtna strömmen i laddaren, kabeln eller bilmodellen. Betalning och servicetjänster Schneider Electric stödjer OCPP (Open Charge Point Protocol), vilket är en öppen standard för kommunikation mellan elbilsladdare och centrala system. Det medför att din laddstation är förberedd för framtida betalningslösningar och kan kommunicera via internet med företag som erbjuder underhåll och servicetjänster. Betalning kan ske på olika sätt, exempelvis med betalkort, SMS, faktura eller abonnemang. Eftersom bilen tar upp en parkeringsplats medan den laddas så kan du dessutom välja om det är förbrukad effekt eller tidsåtgång som ska debiteras eller en kombination av dem. 6 schneider-electric.se/evlink

7 Med EVlink får man all den hjälp man behöver för att komma igång med elbilsladdare. Hur snabbt går det att ladda? Tiden avgörs av tillgänglig effekt i elcentralen, om det är ett 1-fas eller 3-fas uttag samt på storleken på elcentralens säkring. Här får du en överblick av hur lång tid det tar innan du kan köra vidare. Laddningstid med EVlinks laddstationer 22 kw <1,5 h 11 kw <3 h 7,4 kw <4 h 3,7 kw <8 h 2,3 kw <12 h Baserat på den vanligaste laddningstiden för Renault Zoe med 24 kwh batteri Life is On Schneider Electric 7

8 8 schneider-electric.se/evlink

9 En fulladdad produktserie Från enskilda laddare för hemmet till större komplexa nätverk. Med EVlink får du tillgång till de bästa laddningslösningarna bestående av såväl hårdvara som uppkopplad mjukvara. Laddstationerna inom EVlink är designade för dagligt bruk och är kompatibla med de flesta av dagens moderna elbilar. Hemmaladdare Passar dig som behöver enskild laddare med möjlighet att installera utomhus eller i garage. Väggbox & Väggbox Smart HEMMALADDARE Parkeringsladdare Passar dig som söker lösningar för större installation vid kommersiella fastigheter och parkeringsplatser. PARKERINGSLADDARE Snabbladdare För platser med mycket trafik och där snabbladdning är nödvändig. Exempelvis stationer längst vägen. Offert lämnas på förfrågan. SNABBLADDARE Life is On Schneider Electric 9

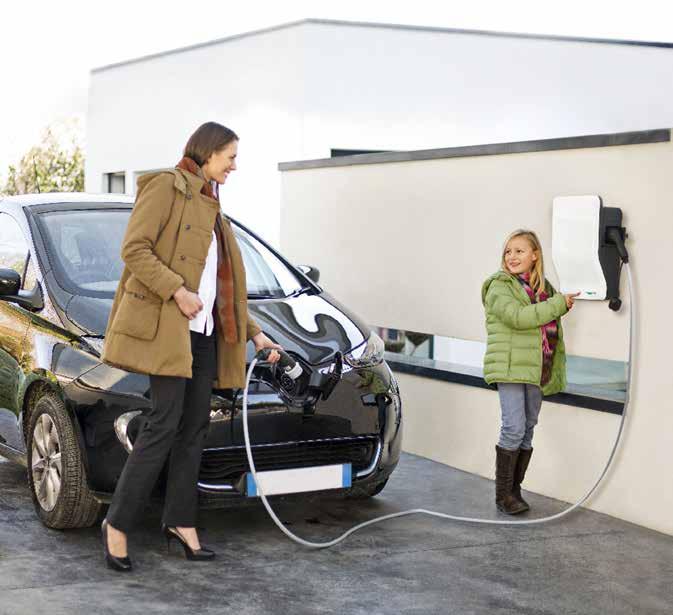

10 Hemmaladdare Få tillgång till snabb och enkel laddning direkt i hemmet med EVlink Väggbox. Våra laddningslösningar för privatbruk finns i olika styrkor och med varierade funktioner välj den som passar dina behov bäst! Anpassad för hemmet Det finns många fördelar med att skaffa en laddstation i hemmet. Förutom att det är tryggare än ett vanligt eluttag så går själva laddningen mycket snabbare. Designad för att tåla tuffa miljöer går våra hemmaladdare att installera i garaget eller utomhus. Enkelt och tryggt med EVlink laddstationer. 10 schneider-electric.se/evlink

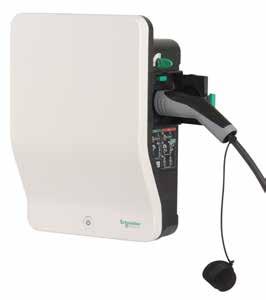

11 EVlink Väggbox 16 A Robust, trygg och användarvänlig laddstation som laddar upp till tre gånger så snabbt som ett vanligt uttag. Självklart förberedd för energihantering. Enkel att använda plugga in och börja ladda Uttag typ T2, alternativt med 4 m fast kabel T2/T1 Laddeffekt 3,7 kw 11 kw Robust lösning som står emot vädrets makter Silverpläterade uttag för att undvika överhettning IP-klass 54 och IK10 Lösningen är anpassad efter bostad med privatparkering Nyckellås för att begränsa tillträde HEMMALADDARE Passar för: Bostad med privatparkering. Robust design som gör att den även lämpar sig utomhus. Väggbox med fast kabel EVH2S3P0AK EVlink Väggbox 3,7 kw 1-f 16 A kabel T EVH2S3P0CK EVlink Väggbox 3,7 kw 1-f 16 A kabel T EVH2S11P0CK EVlink Väggbox 11 kw 3-f 16 A kabel T2 Väggbox med uttag EVH2S3P02K EVlink Väggbox 3,7 kw 1-f 16 A uttag T EVH2S11P02K EVlink Väggbox 11 kw 3-f 16 A uttag T2 Life is On Schneider Electric 11

12 EVlink Väggbox Smart 32 A Vår robusta och användarvänliga lösning med smart, uppkopplad mjukvara. Med Väggbox Smart 32 A får du samma funktionalitet som en EVlink Parkeringsladdare, fast i ett mindre och smidigare format. Självklart förberedd för energihantering. Kan dessutom utrustas med WiFi-modul, alternativt Ethernet, för kommunikation mot överordnat system eller 3:e-partslösning via OCPP. Enkel att använda plugga in och börja ladda Robust lösning som står emot vädrets makter Silverpläterade uttag för att undvika överhettning Laddeffekt 7 kw alt 22 kw, effektreducering 8 32 A Energimätning via inbyggd strömtrafo IP-klass 54 och IK10 Lösning anpassad för bostads- och företagsparkering Ethernet tre portar RFID-kort (Radio Frequency Identification) för att begränsa tillträde Webbserver integrerad i laddstationen Väggbox Smart med fast kabel EVB1A7PCRI EVlink Väggbox Smart 7 kw 1-f 32 A kabel T2 RFID EVB1A22PCRI EVlink Väggbox Smart 22 kw 3-f 32 A kabel T2 RFID Väggbox med uttag EVB1A22P2RI EVlink Väggbox Smart 7/22 kw uttag T2 RFID 12 schneider-electric.se/evlink

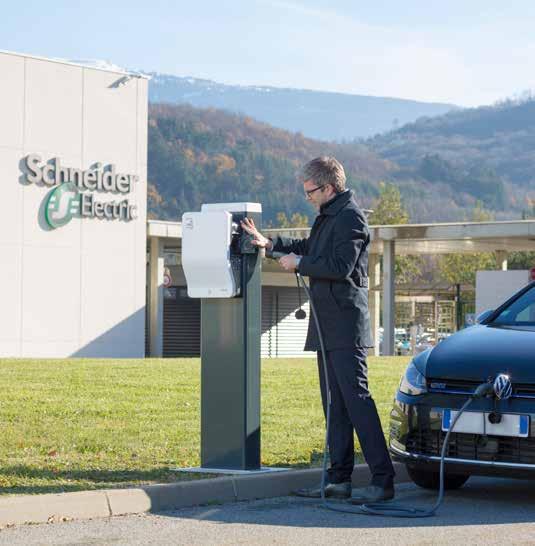

13 Rekommenderas för: Enskild bostad Parkering vid bostadsområden Företagsparkering SHOPI HEMMALADDARE EVlink Väggbox Smart 32 A är en flexibel och användarvänlig laddstation som passar för flera olika behov. Tips! Begränsa tillträdet med RFID-kort. Life is On Schneider Electric 13

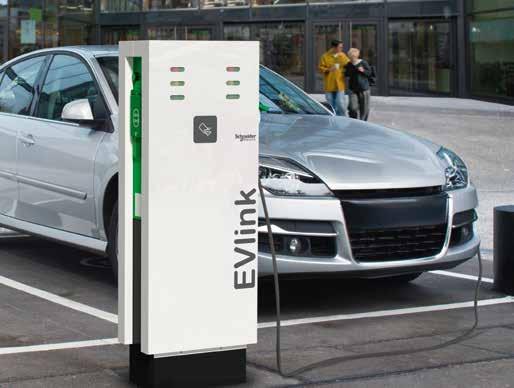

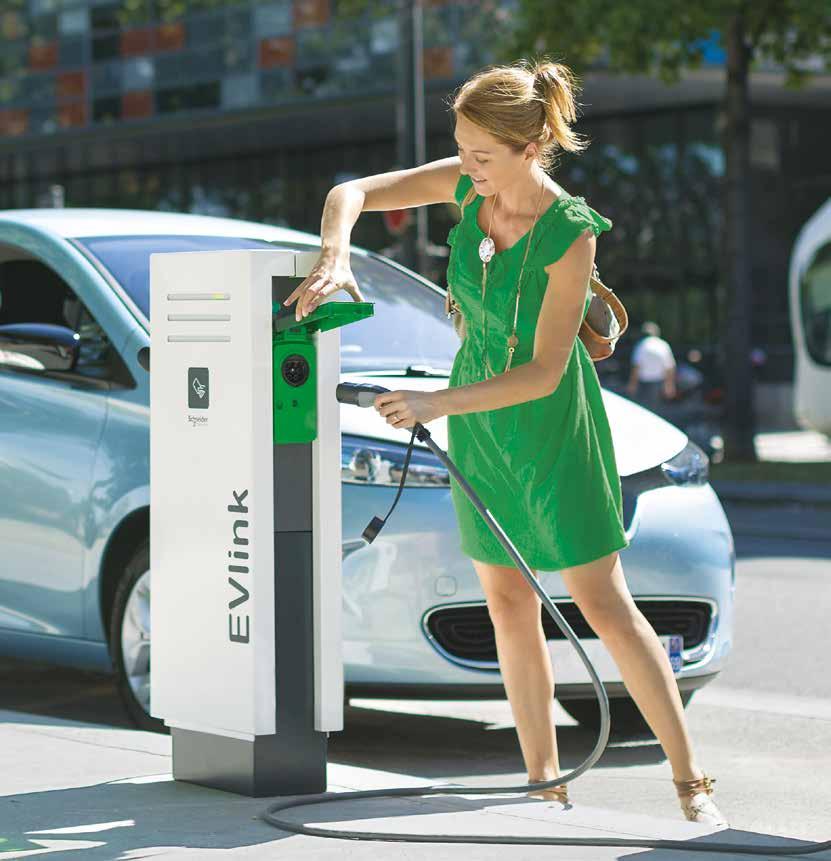

14 Parkeringsladdare Med EVlink Parkeringsladdare får du tillgång till en smidig lösning. Laddaren kan antingen installeras som egen fristående eller vara en del av ett större nätverk, exempelvis offentliga parkeringsplatser vid köpcenter. Robust laddare med många funktioner Med det här alternativet får du tillgång till en robust laddare med IP-klass 54 och IK10. Den har ett metallhölje, silverplätterade kontakter och är försedd med två uttag typ T2. Dessutom kan den utrustas med GPRSmodul, alternativt Ethernet, vilket möjliggör kommunikation och 3:e-partslösning via OCPP. På så sätt förenklar du hanteringen av dina stationer. Du kan även utöka funktionerna med hjälp av inbyggd webbserver. IP-klass 54 och IK10 Laddeffekt 22 kw, effektreducering 6 32 A Med två uttag, typ T2 Finns med eller utan RFID-läsare Förbered för energihantering Möjlighet att öka funktionerna med inbyggd webbserver GPRS-modul, alternativt Ethernet, för kommunikation med överordnat system eller 3:e-partslösning via OCPP Parkeringsladdare, mark, 2 uttag EVF2S22P22 EVlink Parkeringsladdare mark 22 kw 2XT EVF2S22P22R EVlink Parkeringsladdare mark 22 kw 2XT2 RFID Parkeringsladdare, vägg, 2 uttag EVW2S22P22 EVlink Parkeringsladdare vägg 22 kw 2XT EVW2S22P22R EVlink Parkeringsladdare vägg 22 kw 2XT2 RFID 14 schneider-electric.se/evlink

15 Laddad med funktioner: Konfigurera laddningshanteringen utifrån de två uttagen Automatisera laddningsbalansen mellan uttagen Visualisera laddningsstatistik Enkelt att uppdatera med den senaste programvaran Rekommenderas för: PARKERINGSLADDARE Företagsparkering Tips! Välj mellan att ge användaren fri åtkomst eller reglera åtkomsten med RFID-kort. Life is On Schneider Electric 15

16 EVlink Snabbladdare laddar 80 % av batteriet på mindre än 30 minuter. 16 schneider-electric.se/evlink

17 Snabbladdare Ett av våra snabbare erbjudanden. EVlink Snabbladdare är gjord i robust rostfritt stål med möjlighet till 1 3 uttag, beroende på konfiguration. Offereras på förfrågan. Många fördelar väntar SNABBLADDARE Med denna extra snabba lösning laddas hela 80 % av batteriet på mindre än 30 minuter. På så sätt kan föraren snabbt komma vidare. Perfekt lösning för bensinstationer och andra platser där en kort väntetid är avgörande för användaren. Robust, rostfritt stål möjlighet att anpassa design efter kundbehov Anpassad för laddning Mode 4 (Mode 3 vid AC) AC 43 kw/dc 50 kw verkningsgrad 96 % Välj mellan 1 3 laddningskablar, Combo 2 CHAdeMO T2 (AC) GPRS-modul (alt Ethernet) för kommunikation med överordnat system eller 3:e-partslösning via OCPP Bestäm tillgänglighet med RFID-kort Uppdaterad med den senaste programvaran Rekommenderas för: Servicestation och andra ytor där snabbladdning är viktigt Life is On Schneider Electric 17

18 Optimera din energihantering Oavsett om det gäller ett större eller mindre nätverk av laddare så kan du reducera dina kostnader genom god energihantering. Maximera dina laddstationer Du kan på olika sätt optimera din energihantering och effektivisera dina laddstationer. Bland annat kan du uppnå en energieffektiv installation genom att styra laddningen till tider då fastighetens totala effektuttag är lägre eller fördela effekten mellan flera anslutna laddare, beroende på hur många som används Välj maximal ansluten effekt Mät fastighetens och laddstationernas elförbrukning Fördela tillgänglig effekt mellan anslutna fordon 18 schneider-electric.se/evlink

19 Effektiv energi för din laddstation Här följer några exempel på hur du med våra lösningar kan optimera din laddstations energihantering. För enskild hemmaladdare Väggbox och Väggbox Smart Permanent reducering av tillåten laddeffekt via inställning i laddaren Laddningen styrs till tider då husets övriga energiuttag är lågt Temporär reducering av laddeffekt för att undvika strömavbrott eller överuttag Möjlighet att aktivera tidsstyrd laddning samt strömbegränsning med Väggbox Smart 32 A via slutande kontakt eller från ett överordnat system, över OCPP eller Modbus För enskild Parkeringsladdare Permanent reducering av tillåten laddeffekt via inställning i laddaren Möjlighet till lastbalansering mellan laddarens uttag Laddningen styrs till tider då husets övriga energiuttag är lågt Temporär reducering av laddeffekt för att undvika strömavbrott eller överuttag Möjligt att aktivera tidsstyrd laddning samt strömbegränsning via slutande kontakt eller från ett överordnat system, antingen över OCPP eller Modbus För grupp av Parkeringsladdare Energihantering kan ställas in efter olika scenarion baserat på tillgänglig effekt och aktuellt behov av laddning. På så sätt fördelas laddningen jämnt. Proportionell laddning laddeffekt fördelas procentuellt lika baserat på antal anslutna laddare så att alla bilar får samma status Vid scenario låg effekt kan den bil som har högst laddeffekt begränsas först för att ge mer laddning till andra bilar VIP-status vid behov av effektbegränsning undantas en laddare där användaren har identifierats som VIPkund. Detta gäller exempelvis servicebilar där det finns behov av snabb laddning Life is On Schneider Electric 19

20 EVlink installation och tillbehör Hemmaladdare, parkeringsladdare eller snabbladdare? Oavsett vilken lösning du väljer så kan vi hjälpa till med råd vid installationen. Dessutom kan du komplettera ditt val med olika tillbehör. Installation och tillbehör En elbilsladdare ska installeras av en behörig elektriker. Varje ladduttag måste ha en egen avsäkring samt jordfelsbrytare. Se diagrammet nedan för mer information. EVlink erbjuder ett brett utbud av produkter för att komplettera din laddare. Som tillägg kan du installera underspänningsutlösare, överspänningsskydd, energimätare och kopplingsur. Laddning 1-fas 3-fas Effekt - Ström 3,7 kw - 16 A 7,4 kw - 32 A 11 kw - 16 A 22 kw - 32 A Installation Dvärgbrytare Jordfelsbrytare Underspänningsutlösare Manöver Parkeringsladdare 20 A typ C 40 A typ C 30 ma typ A-SI Ja 20 A typ C 40 A typ C 30 ma typ B Ja Dvärgbrytare Jordfelsbrytare 4 A typ C 30 ma typ A-SI 20 schneider-electric.se/evlink

21 Vilka tillbehör behöver du? Laddningskablar EVP1CNS32121 EVlink laddningskabel 32 A 1-fas T2-T1 5m EVP1CNS32122 EVlink laddningskabel 32 A 1-fas T2-T2 5m EVP1CNS32322 EVlink laddningskabel 32 A 3-fas T2-T2 5m RFID-kort EVP1BNS RFID-kort 10st WiFi-modul EVP1MWSI WiFi modul till väggbox Smart Stolpe för väggbox EVP1PBSSG Stolpe för 1 eller 2 väggboxar Reservdelar Om du behöver byta ut någon delalj på din laddare på grund av skada eller förslitning finns ett brett sortiment av reservdelar på vårt lager. Life is On Schneider Electric 21

22 Världsomspännande tillgänglighet av våra laddstationer säger en del om vårt långsiktiga engagemang laddstationer. Hittills. När du väljer Schneider Electric gör du ett bra val och det av flera anledningar. Förutom att du med oss får tryggheten hos ett globalt företag får du tillgång till all vår innovationskraft och kunskap inom elbilsområdet. Idag har vi över aktiva laddstationer i mer än 30 länder. Och vi har siktet inställt på många fler. Allt för att möjliggöra elbilen. 22 schneider-electric.se/evlink

23 Några av fördelarna med Schneider Electric EVlink: Brett nätverk av installation- och servicepartners Lösningar, kompatibla globalt stationer i 30 länder Tillgång till EVlink Insight Services Högkvalitativa, tåliga produkter med gott miljösamvete (Green Premium) Lång erfarenhet av energioptimering Life is On Schneider Electric 23
