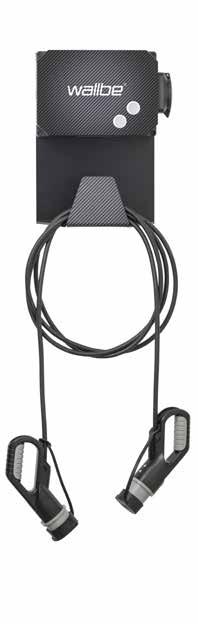

1 Installation- och användarmanual wallbe Eco 2.0 3,7kW till 22kW

2 Index 1.0 Index Generell information Säkerhetsinstruktioner och rekommendationer Säkerhetsinstruktioner och rekommendationer Tekniska specifikationer Installation och anlusning Montering Väggmontering av wallbe Eco Elanslutning kabel med matarledning Användning av din wallbe Eco Användning av ON/OFF-knapp Användning av nyckeln Anvädning av RFID Laddkabel Säkerhetsanvisning Skydd mot miljöpåverken Rengöring av laddaren Felsökning Garanti and support

3 2.0 Generell information wallbe Eco 2.0 laddningslösning med LAN-kontakt och är en öppen plattform som går att ansluta till befintliga IT-system som klarar OCCP1.6JS. Det är solida tyska produkter som produceras hos ett kompetent team av elingenjörer och elektriker samt högkvalitativa material som utgör grunden för wallbes gedigna kvalitetsprodukter. Standardiserad kvalitet Naturligtvis arbetar vi enligt DIN-standard. Högkvalitativa komponenter samt strikt material- och produktionskontroll säkerställer att endast felfria produkter lämnar vårt hus. Våra kompetenser Intelligenta AC- och DC-laddningslösningar Laddningslösningar för företag / kommun Laddningslösningar för tjänstebilar / bilpooler Backend-system med betal- och faktureringsystem 3

4 3.0 Säkerhetsinstruktioner och rekommendationer OBS! Installation, anslutning och uppstart måste utföras av tekniker med elbehörighet. Monteringsplats 1. Tänk på att du måste välja en installationsplats där kraven på skyddsklass av denna enhet är uppfyllda. 2. Tänk på att du måste välja en installationsplats där enheten inte utsätts för temperaturer över dess godkända temperatur. Fara! Omedelbar risk för dödlig skada! Varning! Omedelbar risk för eventuell dödlig skada och / eller tung skada! Varning! Följ alltid riktlinjerna för att undvika skador och skador på egendom. OBS! Följ alltid riktlinjerna för att undvika skador på egendom. Varning! Försök inte reparera eller öppna enheten själv. Risk för elektriska stötar! 3.1 Säkerhetsinstruktioner och rekommendationer Den här enheten får endast öppnas av utbildad personal med korrekt behörighet. Under användning skall enheten förbli låst. I elcentralen, vilken förser enheten med ström, skall en säkring av lämplig styrka finnas så att strömmen automatiskt bryts om något fel uppstår. Avfallshantering/Återvinning 1. Enheten är förpackad för att skydda mot transportskador, förpackningar är råmaterial och kan återanvändas eller återvinnas. 2. Kassera enheten efter sin livstid på en återvinningsstation. 4

5 4.0 Tekniska specifikationer wallbe Eco 2.0 3,7 kw 4,6 kw 7,4 kw 11 kw 22 kw Dimension mm 170x250x x250x x250x x250x x250x130 Vikt Ca 3 kg Ca 3 kg Ca 3 kg Ca 3 kg Ca 3 kg Temperatur - 20 till + 55 C - 20 till + 55 C - 20 till + 55 C - 20 till + 55 C - 20 till + 55 C Skyddsklass IP54 IP54 IP54 IP54 IP54 Laddningskabel 230V/1P/20A Typ 2 eller Typ 1 Enlighet med Mode 3 IEC V/1P/20A Typ 2 eller Typ 1 Mode 3 IEC V/1P/32A Typ 2 eller Typ 1 Mode 3 IEC V/3P/20A Typ 2 Mode 3 IEC V/3P/32A Typ 2 Mode 3 IEC61851 Laddningskontakt 2pol. 25A 2pol. 25A 2pol. 40A 4pol. 25A 4pol. 40A Styrsäkring 1pol.B6 1pol.B6 1pol.B6 1pol.B6 1pol.B6 Integrerat skydd JFB DC-läckage >6mA Lås & Släpp modul till kontakt, motorlås Obligatoriskt: JFB TypA 0,03A/25A DC-läckage >6mA Lås & Släpp modul till kontakt, motorlås Obligatoriskt: JFB Typ A 0,03A/25A DC-läckage >6mA Lås & Släpp modul till kontakt, motorlås Obligatoriskt: JFB Typ A 0,03A/40A DC-läckage >6mA Lås & Släpp modul till kontakt, motorlås Obligatoriskt: JFB Typ A 0,03A/25A DC-läckage >6mA Lås & Släpp modul till kontakt, motorlås Obligatoriskt: JFB Typ A 0,03A/40A Automatsäkring Inte integrerad Inte integrerad Inte integrerad Inte integrerad Inte integrerad Auktorisation Standard: Nyckel Möjlighet: ON/OFF-knapp, RFID Externt godkännande Standard: Nyckel Möjlighet: ON/OFF-knapp, RFID Externt godkännande Standard: Nyckel Möjlighet: ON/OFF-knapp, RFID Externt godkännande Standard: Nyckel Möjlighet: ON/OFF-knapp, RFID Externt godkännande Standard: Nyckel Möjlighet: ON/OFF-knapp, RFID Externt godkännande Energimätare Möjligt Nej Nej Nej Nej Protokoll Modbus Modbus Modbus Modbus Modbus Gränssnitt Ethernet RJ45 Modbus RS485 Ethernet RJ45 Modbus RS485 Ethernet RJ45 Modbus RS485 Ethernet RJ45 Modbus RS485 Ethernet RJ45 Modbus RS485 5

6 4.1.1 Installation och anslutning Elektrisk anslutning - specifikationer wallbe Eco 2.0 3,7kW 4,6kw 7,4kW 11 kw 22kW Input terminal Matningslinje X1 L1/N/J NYM-J 3x2,5mm 2 X1 L1/N/J NYM-J 3x2,5mm 2 X1 L1/N/J NYM-J 3x6mm 2 X1 L1/L2/L3/N/J NYM-J 5x2,5mm 2 Automatsäkring 2 pol. x C 16A 2 pol. x C 20A 2 pol. x C 32A 2 mal 3 pol. x C 16A JFB JFB Typ A 0,03A/25A JFB Typ A 0,03A/25A JFB Typ A 0,03A/40A JFB Typ A 0,03A/25A X1 L1/L2/L3/N/J NYM-J 5x6mm 2 2 mal 3 pol. x C 32A JFB Typ A 0,03A/40A Tänk på att; 1. För alla varianter av wallbe Eco 2.0 måste en lämplig automatsäkring (se tabell) integreras i centralen. 2. Observera att din wallbe Eco 2.0 redan har en DC-läckage detektor> 6mA. Således behöver du endast integrera en jordfelsbrytare Typ A i elcentralen. Vänligen kontakta oss om det finns några tveksamheter eller frågor! Tel: Installation, anslutning och driftssättning får endast utföras av en behörig elektriker. 6

7 5.0 Montering 5.1 Väggmontering av wallbe Eco Borra monteringshålen i väggen. Använd en 8 mm borr för detta ändamål. Lägg sedan borrhålen ihop med en 8 mm plugg. 2. Ta bort skyddsfilmen från de medföljande aluminiumfästena och fäst dem horisontellt på väggboxen Eco 2.0 med bandflikarna framåt. Se till att monteringshålen på konsolen och väggboxen Eco 2.0 ligger ovanpå varandra. 3. Skruva ihop väggboxen Eco 2.0 tillsammans med banden och den medföljande kabelupphängningen på väggen. 4. Anslut nätkabeln enligt din Eco 2.0 prestandaklass och specifikationer. Följ anvisningarna i kapitel 5.2 Elektrisk anslutning till Typ 2 kontakt. 5. Ta bort skyddsfilmen från det medföljande vägguttaget Eco 2.0 Removable Cover. Om du har fått ett omslagskåpa med individuell design eller i speciell färg finns det ingen skyddsfilm på det avtagbara locket. 6. Skruva på locket till fästena. 5.2 Elektrisk anslutning av ledning till Typ 2 kontakt (vid beställning av fast kabel) Elektrisk installation: 3,7 kw till 22 kw Plint wallbe Eco 2.0 3,7 kw wallbe Eco 2.0 4,6 kw wallbe Eco 2.0 7,4 kw Plint wallbe Eco kw wallbe Eco kw Brun L1 L1 L1 Brun L1 L1 Blå N N N Svart L2 L2 Svart Grå L3 L3 Grå Blå N N Grön/Gul J J J Grön/Gul J J 7

8 6.0 Användning av wallbe Eco 2.0 Varje wallbe Eco 2.0 levereras med en låsfunktion av kabeln enligt elsäkerhetsverkets krav. Följ instruktionerna och rekommendationerna för att starta och avsluta laddningsprocessen enligt din wallbe Eco 2.0-variant. 6.1 Användning av ON/OFF knappen 1. Anslut laddkabeln på din wallbe Eco 2.0 till din elbil. * Om du har en Eco 2.0 med Typ 2 uttag, anslut först laddningskabeln till laddstationen. Anslut sedan laddningskabeln till ditt elbil. 2. Tryck på ON / OFF knappen på laddstationen. a. I tryckt tillstånd, eller så länge som knappdioden tänds, är laddningsprocessen permanent aktiverad för respektive laddpunkt. b. Tryck på ON / OFF knappen igen för att stoppa laddningsstationens sida för varje laddningspunkt. 3. När laddningsprocessen är klar, ta bort laddningskabeln från ditt elbil.** * (Laddningen kan också godkännas i förväg.) ** (Vid behov måste laddningskabeln vara upplåst på fordonssidan så att du kan ta bort den.) 6.2 Användning av nyckeln 1. Anslut laddningskabeln till din wallbe Eco 2.0 till ditt elbil. * Om du har en Eco 2.0 med Typ 2 uttag, anslut först laddningskabeln till laddstationen. Anslut sedan laddningskabeln till ditt elbil. 2. Tryck på nyckeln för respektive laddpunkt på laddstationen. a. Position 1 Stänger av typ 2-uttaget / laddningskabeln. b. Position 0 Stoppar laddning 3. När laddningen är klar, ta bort laddningskabeln från din elbil / laddstation. ** * (Laddning kan också tillåtas i förväg.) ** (Laddningskabeln kan behöva låsa upp på fordonssidan så att du kan Det kan tas bort.) Obs! Nyckeln kan tas bort i vilken position som helst för att tillåta permanent laddning. 6.3 Användning av RFID 1. Anslut laddkabeln på din wallbe Eco 2.0 till ditt elbil. Om du har en Eco 2.0-vägguttag med Typ 2 uttag, ska du först ansluta laddningskabeln till laddstationen. Anslut sedan laddningskabeln till ditt elbil. 2. Håll ditt RFID-kort framför RFID-läsaren för godkännande. a. Laddstationen är nu upplåst och laddningsprocessen startar omedelbart så länge laddkabeln redan är ansluten till din elbil. b. Den andra typ 2-uttaget kan endast användas genom att auktorisera ett annat RFIDkort. 3. Förnyad godkännande är inte nödvändig för att slutföra lastningsprocessen. 4. Ta bort laddningskabeln från din elbil och därmed stoppa laddningen. ** * (Instruktionen för programmering av RFID-kort och deras specifikationer kan hittas i den bifogade manualen för RFID-läsare.) ** (om det behövs. Måste vara Laddkabeln måste först låsas upp på sidan av bilen så att du kan ta bort den. 8

9 7.0 Laddkabel Säkerhetsanvisning FARA: Risk för dödsfall av allvarliga skador och brännskador. Felaktig hantering av laddningskabeln kan leda till elektriska stötar och kortslutningar. Observera följande anteckningar. Kontrollera laddningskabeln och kontakterna för skador och smuts före varje användning. Ladda aldrig med en skadad laddningskabel eller fordonets inlopp. Ladda aldrig med smutsiga eller våta kontakter. Anslut laddningskabeln endast till fordonets inlopp som är skyddade mot vatten, fukt och andra vätskor. När laddningen är klar kan laddningskabeln tas bort från fordonet. Ta aldrig bort laddningskabeln med våld. Farliga bågar kan leda till dödsfall och allvarliga skador. Beroende på laddningsstation och elfordon kan avstängning av laddningsprocessen och varaktigheten för upplåsningen variera. Det finns elektriska fordon som tillåter att bilen startas med laddkabeln inkopplad. Se alltid till att ta bort laddningskabeln från fordonet innan du kör av. Använd inte laddningskabeln med en förlängningskabel eller adapter. Om kontakten röker eller smälter, rör aldrig laddningskabeln. Först av allt, sluta laddningsprocessen på laddstationen. Se till att laddningskabeln inte är tillgänglig för barn. Laddningskabeln får endast drivas av personer med giltigt körkort för motorfordon Skydd mot miljöpåverkan Se till att det medföljande skyddslocket alltid sitter på ladduttaget när det inte används. Vid en väggmonterad Eco 2.0 med en fast laddningskabel ska fordonets laddningsuttag förankras i parkeringsläget mellan laddningsprocesserna Rengöring av laddaren Rengör endast laddningskabeln när den inte är ansluten. Rengör laddningskablarna och smutsiga kontakter med en torr trasa. Använd aldrig hårda tvättmedel, vatten eller ångstråle rengöringsmedel. Doppa aldrig laddningskabeln i vätskor. 9

10 8.0 Felsökning Fel 1: Laddprocessen startar inte. 1. Kontrollera din JFB och automatsäkring. a. En JFB och/eller en automatsäkring kan ha löst ut på grund av säkerhetsskäl. 2. Kontrollera om din bil signalerar fel. (Tex. laddning inte möjligt.) a. I vissa fall avbryter bilens system laddningen på grund av avvikelser i strömförsörjningen (obalans mellan faser, instabil spänning eller frekvens). Vänligen kontakta en elektriker för att kontrollera att strömförsörjning är OK. 3. Kontrollera laddkabeln. a. Är laddkabeln korrekt ansluten enligt informationen i sektion Kontrollera att du har startat laddningen på ett korrekt sätt. a. Följ instruktionerna i sektion 6. Fel 2: Laddningsprocessen avbryts under laddning 1. Kontrollera din JFB och automatsäkring. a. En JFB och/eller en automatsäkring kan ha löst ut på grund av säkerhetsskäl. 2. Kontrollera om din bil signalerar fel. (Tex. laddning inte möjligt.) a. I vissa fall avbryter bilens system laddningen på grund av avvikelser i strömförsörjningen (obalans mellan faser, instabil spänning eller frekvens). Vänligen kontakta en elektriker för att kontrollera att strömförsörjning är OK. Fel 3: Du kan inte koppla loss laddkabeln från din bil. 1. Använd din bils fjärrkontroll eller annat interface för att låsa upp kabeln. a. Ibland låses kontakten fast I bilen även efter avslutad laddning för att undvika att någon obehörig tar bort kabeln, alternativt stöld. Fall 4: Felindikation via LED Det är möjligt att felindikationslampan (LED) har aktiverats av någon av orsakerna ovan. Felindikationslampan sitter just till höger om start- och stopp-knappen alternativt nyckeln. Dina säkerhetsfrågor är viktiga för oss! Tveka inte att kontakta vår support om du inte kan lösa ett problem själv. Mail: info@wallbenordic.se Tel

11 9.0 Garanti och support Support Suppport av tillverkaren direkt får man via: Mail: Garanti Våra wallbe laddboxar har 4 års fabriksgaranti. Samtliga wallbe levereras med ett garantikort i två kopior, där en är avsedd för slutkunden och den andra för tillverkaren. Var noga med att du fyller i alla fält med nödvändig information på garantikortet och skicka in garantikortet via mail. Detta garantikort försäkrar oss om att installationen har slutförts och att du har fått laddboxen i funktionellt skick. Vänligen kontakta oss så snart som möjligt via telefon eller mail om du får en felaktig eller skadad produkt eller om din elektriker inte kan installera laddboxen på grund av fel eller skador på produkten. Vi ber dig att ta bilder och skicka in om du får en fysiskt skadad produkt för att vi skall kunna säkerställa eventuell ersättning. Notera: Retur och/eller utbyte av produkt endast godkänns om säkerhetskapsling är obruten. Önskar ni mer information finns det att ladda ner från https: / 11
