November 97. Tekniska data. Uponal Markavloppssystem Ultra rör och rördelar Släta rör och rördelar

Transkript

1 November 97 Tekniska data Uponal arkavloppssystem Ultra rör och rördelar Släta rör och rördelar

2

3 Innehåll sid aterial och användningsbeskrivning 3-12 Uponal Ultra rör och rördelar Uponal Ultra fogkonstruktion och övergångsexempel 22 Uponal släta rör och rördelar Tätningsringar och smörjmedel 36

4 2

5 Uponal arkavloppssystem aterial- och användningsbeskrivning Egenskaper PVC är en termoplast, vilket innebär att den mjuknar och blir formbar vid uppvärmning utan att undergå någon kemisk förändring. Vid avkylning stelnar den. PVC saknar helt lukt och smak, har utmärkta åldringsegenskaper, har god elektrisk isolationsförmåga och underhåller ej brand i luft med normalt syreinnehåll. Se fysikaliska data sidan 6. Kemikaliebeständighet PVC är korrosionsbeständigt i de flesta miljöer och har god resistens mot de flesta lösningsmedel, syror, baser och oljor. Fullständiga uppgifter om kemikaliebeständigheten finns angivna i ISO/TR ångtidshållfasthet Uponal Ultra PVC markavloppsrör tillverkas enligt Uponors Verksnorm 220. Uponal PVC markavloppssystem tillverkas enligt svensk standard SS arkavloppsrör av PVC, tillverkade och provade enligt dessa normer och installerade enligt anvisningar i avsnitt Användningsområde, kan förväntas ha en livslängd av minst 100 år, enligt rapporten från KP-rådet, Hur gammalt kan ett plaströr bli? och Undersökning av relaxationsmodulen hos PVC-rör som utsätts för konstant ovalitet. ärkning rör Exempel: Uponal UTRA 200/180 K T/S PVC U ärkning rördelar Exempel: ponal Tillverkningsplats Godkännandemarkering U T R A UPONA PVC 1 160/ Varunamn aterial Rördimensioklass Rör- Dy x e Tillverkningstidpunkt Godkännanden Uponal Ultra rör och rördelar: KP-märkningstillstånd nr 42, 43, 62 och 66 enligt Verksnorm 220, Uponor AB. Uponal rör och rördelar SIS-märkningstillstånd ID 326 enligt svensk standard SS Årtal ånad (Aug.) 3

6 Användningsområde Uponal PVC markavloppssystem är avsett för transport av avloppsvatten i markförlagda ledningar med självfall. För självfallsledningar under tryck kan i vissa fall markavloppsrör användas. Förekommer pumptryck i ledningen skall Uponyl PVC tryckrör användas. I kommunala nät är Uponal PVC markavloppssystem lämpat för såväl dag- som spillvattenledningar, för serviser såväl som huvudledningar. För markförlagda industriavloppsledningar har PVC markavlopp ett utbrett användningsområde bl a beroende på god kemikalieresistens. Uponal PVC markavloppssystem kan med fördel användas under såväl obelastade som tungt trafikerade ytor. För närmare anvisningar se VAV publikation P-70 samt SPF Teknisk rapport 01. Beträffande i systemet ingående brunnar och teleskopbetäckningar. Se separat tekniska data Uponal Brunnar och betäckningar. Största fyllningshöjd, se tabeller nästa sida. För ytterligare information se SPF Teknisk rapport 01. I de fall större fyllningshöjder kan vara aktuella bör särskild beräkning enligt VAV Publikation P- 70 Anvisningar för projektering och utförande av markförlagda självfallsledningar av plast eller SPF Teknisk rapport 01 göras från fall till fall. Vid tveksamhet kontakta gärna Uponor AB. Nötningshållfasthet PVC-materialets resistens mot nötande och slipande media är mycket god, då friktionsvärmen är ringa och lätt kan avledas. Av olika undersökningar framgår att PVC och övriga plaster har väsentligt bättre nötningsresistens än övriga material, se bl a Plaströr i VA-tekniken av professor ars-erik Janson samt diagram nedan. Temperaturpåverkan PVC-materialet har goda hållfasthetsegenskaper vid olika temperaturer men slaghållfastheten avtar vid sjunkande temperatur. åga temperaturer har dock ingen negativ inverkan på rörens förmåga att tåla yttre belastningar. Högsta kontinuerliga drifttemperatur är +35 C. Kortvariga utsläpp max 65 C under trafikbelastad yta. Beträffande användning vid högre temperatur kontakta först Uponors produktavdelning. Friktion Uponal PVC markavloppsrör och rördelar har släta innerytor, vilket ger låg friktion. Uponal Ultra har genom en ny tillverkningsteknik plus dess unika foggeometri fått ytterligare förbättrade flödesegenskaper. Fysikaliska data Värde etod Densitet 1,4 AST D-792 Vattenabsorbtion, mg/mm 2 0,007 0,014 SS 1880 Tillåten dragpåkänning under 50 år vid 20 C, N/mm 2 10 Draghållfasthet, N/mm AST D-638 Brottöjning, % AST D-638 Elasticitetsmodul, N/mm AST D-638 Slaghållfasthet, skårad stav, N mm/mm AST D-256 Tryckhållfasthet N/mm AST D-638 Böjhållfasthet N/mm AST D-638 Hårdhet, Brinell, N/mm Din 8061 ängdutvidgning, mm/m C 0,08 Din 8061 Värmekonduktivitet, W/(m K) 0,16 Värmekapacitet, kj(kg K) 0,84 1,20 jukningspunkt, C SS 1880 Förbränningshastighet Självslocknande AST D-635 Dielektricitetskonstant 10 3 /sek 2,86 AST D-150 Förlustfaktor 10 3 per/sek 0,0179 AST D-150 Resistivitet, ohmmeter AST D-257 Nötningsförsök på PVC markavloppsrör och jämförelse med andra rörmaterial Asbestcement 100 Nötning µm Betong ergods Gjutjärn PVC Stål Rotation, antal 1000 varv 4

7 Tabeller för läggningsdjup Tabell 1 PVC-rör, läggning i friktionsjordar Rörklasser i förhållande till jordart, läggningsdjup och trafiklast Rörklasser: 2 4 T8 Fyllningshöjd m 1,0 2,0 3,0 4,0 5,0 Naturmark Grönytor Gårdar Parkeringsplatser 4*** 2* 4* okalgator Uppsamlingsgator Ringa tung trafik 4*** 4* Genomfarter Infarter Huvudleder Intensiv tung trafik 4*** 4* Rörklasser Styvhet Styvhet kn/m Rörklasser arkrör PVC SS 3396 Ultra VN 220 E16 T8 4 2 T8 6,0 Jordart T8* T8* Friktionsjordar T8* Kringfyllnadsmaterial * Schaktmassor, **Friktionsmaterial 0-16 mm, *** akadam 4-16 mm Tabell 2 PVC-rör, läggning i siltiga, leriga jordar Rörklasser i förhållande till jordart, läggningsdjup och trafiklast Rörklasser: 4 T8 E16 Fyllningshöjd m 1,0 2,0 3,0 4,0 5,0 6,0 Jordart Naturmark Grönytor Gårdar Parkeringsplatser T8*** 4* T8* 4** E16* okalgator Uppsamlingsgator Ringa tung trafik T8*** 4* 4** T8* E16* Siltiga leriga jordar (S) Genomfarter Infarter Huvudleder Intensiv tung trafik E16*** T8** E16** Kringfyllnadsmaterial * Schaktmassor, **Friktionsmaterial 0-16 mm, *** akadam 4-16 mm Tabell 3 PVC-rör, läggning i lösa leror Rörklasser i förhållande till jordart, läggningsdjup och trafiklast Rörklasser: T8 E16 Fyllningshöjd m 1,0 2,0 3,0 4,0 5,0 6,0 Jordart Naturmark Grönytor Gårdar Parkeringsplatser T8*** T8* E16* okalgator Uppsamlings- Gasor Ringa tung trafik T8* E16* ösa leror () Genomfarter Infarter Huvudleder Intensiv tung trafik E16** Kringfyllnadsmaterial * Schaktmassor, **Friktionsmaterial 0-16 mm, *** akadam 4-16 mm Rörgravsexempel Schaktdjup Schaktdjup äggningshöjd äggningshöjd Fyllningshöjd Fyllningshöjd,@ À,@ À,@ À,@ À,@ À,Q,@ À,@ À,@ À,@ À,@ À,Q Ev ÀÀ,, yy,@ À,@ À,@ À,@ À,@ À,Q För läggning av Uponal Ultra-rör kan i vissa fall andra fraktioner av kringfyllnadsmaterial användas. För ytterligare information, kontakta ÀÀ À,,, yy ÀÀ ÀÀ,,,, ÀÀ À,,, yy ÀÀ ÀÀ,,,, yy À, ÀÀÀ,,, yyy edningsbädd Ev ÀÀ,, yy edningsbädd ÀÀ,, ÀÀ À,,, yy ÀÀ ÀÀ,,,, ÀÀ ÀÀ,,,, yy ÀÀÀ ÀÀ,,,,, yyy À, ÀÀÀ,,, yyy edningshylla Schaktdjup Kringfyllning Kringfyllning 5

8 Hantering Allmänt Rör och rördelar transporteras säkrast i sina fabriksförpackningar. Om rörbuntarna delas, tillse att rören ej skavs mot vassa kanter och föremål. Rör och rördelar får under inga förhållanden tippas av. Tillse att muffarna ligger förskjutna, se bild. ax utskjutande längd 1 m då rören ej är fabriksbuntade. ångtidslagring Rören lagras på jämt underlag, med minst två upplagsplank c/c max 1,5 m. aximal staplingshöjd är ca 2,5 m i välordnade upplag. För fabriksbuntade rör gäller att även den längst bak belägna träramen skall vila på flaket. ossning Vid lossning av storbuntar används med fördel kran samt lyftstroppar av nylon. Alternativt gaffeltruck. Solblekning På solrika platser kan man efter lång utomhuslagring se en blekning av färgen på PVC-rör. Orsaken är att PVC-råvaran har vit färg som kommer fram när det rödbruna färgpigmentet på rörets yta bleks. Solblekta rör har dock bibehållen funktion. Solbelastning kan också, vid dåligt upplag, göra att rören kröks. Detta undviks om tillräckligt antal rörstöd används. Vid lossning för hand förfars enligt bilden. 6

9 Installation. Fogtäthetsprov i bänk med avvinkling och deformation. äggningsanvisning Vid markförläggning av rörledning utsätts denna för varierande vertikal belastning beroende på fyllningshöjd samt eventuell trafiklast. Uponal markavloppsrör är flexibla, d v s att de deformeras vid belastning. Härvid Belastning uppstår horisontellt mottryck mot rörsidorna, vilket i ÀÀÀÀ,,,, ÀÀ,, tryck ot- grad ökar rörens bärförmåga i jord. En viss ovalitet vid belastning av ett flexibelt rör är helt normalt, dock bör den minimeras. Detta sker genom att rörgravsbotten avjämnas väl samt hålls uppluckrad de närmaste centimetrarna under röret. Se anvisningar i gällande VAV skrifter, ark-aa -83 samt SPFs rapport 01. Kapning Kapning sker enligt figurer nedan. Ultra 0,15 0,10 ÀÀ,, ÀÀÀ,,, yyy À, ÀÀ,, ÀÀ,, ÀÀÀÀ,,,, ÀÀ,, À, ÀÀ,, À, ÀÀ,, QQ Resterande fyllning Packas med omsorg ÀÀÀ,,, ÀÀÀ,,, À, ÀÀÀ,,, yyy Kringfyllning Något uppluckrad läggningsbotten Ev. ledningsbädd Rörgravsbotten planas À, À, À, ÀÀÀ,,, yyy Gradning Uponal Ultra markavloppssystem behöver ej gradas. Uponal markavloppsrör i dimension är försedda med Universalring. Dimension 500 och 630 med Uponyl E. Som standard är rör och rördelar fasade. Efter kapning är dock gradning tillräcklig för att fogning lätt skall kunna ske. Fogning Uponal tätningsringar tillverkas av gummikvalitet enligt SS-EN Vid transport eller vid förläggning i oljebemängd jord kan tätningsringar av gummikvalitet enligt SS-EN levereras mot beställning. Angående arbetsgång vid fogning av Ultra respektive Uponal släta se bilder på sid 10. Obs! Använd alltid Upofog specialsmörjmedel, då detta är anpassat till de materialkvaliteter som används samt de stränga yrkeshygieniska krav som gäller. Använd aldrig fett, mineraloljor, koncentrerat diskmedel ÀÀ À,,, yy ÀÀÀÀ,,,, ÀÀÀÀ,,,, ÀÀÀ,,, ÀÀÀ,,, yyy Uponal släta Avvinkling Eventuell riktningsändring skall ske med Ultra respektive Uponal böjar. Om behov finns kan dessa tillverkas även i andra gradtal än de standardiserade. Avvinkling i muff bör ej ske. Den marginal som finns bör användas som säkerhet för framtida eventuella sättningar. 7

10 oment Rengör och kontrollera noggrannt muff, gummiringsspår och spetsända. Ultra Uponal Instickslängder Ultra Rörspetsändan monteras stumt i muffens botten. Se även Fogkonstruktion sid 24. Om gummiringen ej är fabriksmonterad tillse att den läggs rätt. Ultra Uponal Uponal Rekommenderad instickslängd på alla dimensioner = mått -10 mm. 10 mm Ultra: Stryk smörjmedel på gummiringen samt ett tunt lager på insidan av muffen. Uponal: Stryk smörjmedel på rörets spetsända. Ultra Uponal ontering för hand: Fatta röret med minst ett muffdjupsavstånd, för att undvika klämskador. Ultra Uponal Vid montering av större dimensioner används hjälpmedel såsom spett och planka. Ultra Uponal Obs! Använd alltid Upofog specialsmörjmedel, då detta är anpassat till de materialkvaliteter som används samt de stränga yrkeshygieniska krav som gäller. Använd aldrig fett, mineraloljor, koncentrerat diskmedel el. dyl. Installationskontroll Ovalitetskontroll Efter avslutad installation kan rörledningens tvärsnitt kontrolleras (ovalitetskontroll). Detta innebär att den relativa deformationen jämförs med rörets medeltvärsnittsdiameter. Förhållandet anges i %. Ovalitetskontrollen är avsedd att visa att röret erhållit rätt stöd, d v s attt läggningsytan samt kringfyllningsarbetet är tillfredsställande utfört. Kontrollen kan utföras genom att en mätanordning dras genom ledningen. ätanordningen kan vara av olika slag. T ex en elektronisk avkänningsdel som dras genom ledningen och mätardel som placeras ovan mark. ätningen kan också med mindre noggrannhet ske med hjälp av TV-utrustning. Vanligen uppmäts ovaliteter mellan 2 4% efter avslutad återfyllning. Tillväxt sker dock under tiden som marken återtar sin naturliga packningsgrad. Normalt avstannar ovalitetstillväxten nästan helt efter en tvåårsperiod men tillåts växa upp till ca 15% efter 50 år. Täthetsprovning Täthetsprovning sker normalt med luft men även vatten kan användas. Anvisningar för täthetsprovning ges i VAV Publikation P-50 juni -86 Anvisningar för provning i fält av plaströrledningar för självfall eller enligt SPFs Tekniska rapport 01 under kapitel Täthetsprovning. 8

11 ontering av specialövergångar Övergång betongrörspetsända PVC Ultra Uponal Rördelen består av ett utvidgat rör vilket krymper då den värms, så kallad krympmuff. Gummiringen placeras på betongrörets spetsända så att den kommer ungefär mitt i den uppkragade muffen. Innan muffen förs över gummiringen kan dess insida förvärmas (ljummen) varefter muffen förs över och värmning med hetluft eller gaslollåga utifrån påbörjas. ämplig temperatur är ca C. Vid kyla uppvärms även betongrörets spetsända. ågan skall inte riktas direkt mot rördelen. Tillse att jämn värme fördelas runt hela muffen utan att den blir bränd. Dimension 110/100. Är en tvåstegsmuff av PVC där inre delen av muffen fungerar som stöd och yttre delen som upplag för den extra tjocka gummiringen som medlevereras. Detta gör att krympning av muffen normalt ej behöver utföras. Kontrollera alltid att tillräcklig kompression av gummiringen erhålls. uffen går att krympa. Övergång PVC tryckrör PVC markavloppsrör med anslutningsrör Vid övergång från t ex tryckavlopppsledning av Uponyl PVC tryckrör Ø 225 till Uponal PVC självfallsledning Ø 200 används denna rördel försedd med Uponal muff för självfall Ø 200 samt spetsända för Uponyl tryckrör Ø 225, används även vid anslutning av ventil 225 på 200-ledning. Skarvrör teleskoprör Rördelen består av en extra djup muff samt spetsända. Vanligen används delen på följande två sätt. A Som skarvrör där den djupa muffen används för förskjutning av rördelen varefter spetsändan skjuts in i nästa muff. B Som teleskoprör under pålade hus, där marksättning väntas. Tillse att spetsändan fixeras så att förskjutning tas upp av den djupa muffen. Den rörända som monteras i den djupa muffen förses rikligt med långtidsverkande smörjmedel typ Upofog alternativt teflonsmörjmedel eller motsvarande. Vid montering av övergång Ultra till standardiserade betongrör behöver krympningsmomentet ej utföras. Övergång PVC gjutjärn Ultra Uponal Dim 160/150 och 200/200. ontering av krympmuff för gjutjärnsrör görs på samma sätt som övergång betongrörspetsända PVC. Krympningen går lättare att utföra om gjutjärnsrörets spetsända uppvärms. 9

12 Övergång betongrörmuff PVC Rördelen består av en PVC-muff samt i andra ändan ett plan avsett för betongrörets muffända. Inhuggningsmuff, rak För gjutning. Rördelen består av PVC-muff försedd med stoppkant och är utvändigt sandad. ärk ut och tag hål på betongröret så snävt som möjligt. Skjut in inhuggningsmuffen fram till dess stoppkrage. Kontrollera att rördelen ej sticker in för långt i betongröret. (Olika rörtjocklekar finns.) Justera samt täta om möjligt inifrån. Gjut en kraftig vulst omkring inhuggningsmuffen. onteringsexempel för betongrör med isittande gummiring. Inhuggningsmuff 45, sned För gjutning. Rördelen består av PVC-muff med förlängning som snedkapats i 45 samt sandats. Arbetsförfarande enligt ovan. Sadelgren för betongrör 45 onteringsexempel för betongrör utan gummiring. OBS! Då olika betongrörsfabrikat har olika muffmått (ej standardiserade) måste vid varje inkoppling kontrolleras att tillräcklig kompression av gummiringen erhålles för tätning. Alternativt kan ingjutning av rördelen ske. Betongväggsgenomgång Då betong ej fäster på slätt PVC-rör samt viss avvinklingsmöjlighet eftersträvas, används betongväggsgenomgång. För montering med spännband se ovan. Rördelen består av sadelgren med 45 anslutningsvinkel inuti försedd med gummiduk. Två spännband medföljer, rostfritt stål enligt SS ärk ut och tag hål på betongröret. Hålet skall göras så snävt som möjligt. Gjutning behövs ej vid noggrann håltagning. ontera sadelgren och spännband. Drag åt spännbanden hårt. otsvarande produkt med 90 anslutningsvinkel tillverkas mot beställning. Uponal släta: ämpligen monteras genomgången och röret samtidigt för att undvika felaktig monteringsvinkel och deformation. OBS! Se till att röret monteras från rätt håll samt att den inre tätningsringen ligger i rördelens mittenspår. Uponal Ultra: Se till att Ultrarörets tätningsring kommer i mitten av den invändigt släta vägggenomgången 10

13 Sadelgrenrör Kiltyp Används för inkoppling av grenledning på befintlig PVC ledning. Normalt behöver inte flödet brytas i ledningen under inkopplingen. Underdelen används som mall vid håltagningen. Såga med sticksåg eller borra upp hålet enligt bilden varefter hålets kanter avjämnas med fil. Tillse att hela ritsen filas bort och kontrollera att styrkanten vid tätningsringen på grendelen går ner i det justerade hålet. Underdelen förses på insidan med Upofog smörjmedel varefter den försiktigt knackas på plats, tills den sitter hårt mot röret. (Ej alltid helt påskjuten.) Sadelgrenrör imtyp Används för inkoppling av grenledning på befintlig PVC ledning men limmas fast eller sätts fast och tätas med elastiskt kitt samt rostfria spännband. Rita för håltagningen, såga fem mm utanför ritsen för att undvika kant mot flödet. Använd avfettningsvätska alternativt smärgelduk och avfetta alternativt rugga upp båda limytorna. arkera exakt läge för rördelen på röret. im av typ Tangit påföres på båda limytorna varefter sadelgrenen snabbt pressas på plats. imning skall ske i torr miljö och vid lägst -10 C. Vid låga temperaturer värms rör och rördel försiktigt (ljummen) innan lim påföres. OBS! Vid hög temperatur torkar limmet på ca två minuter, varför normalt två man stryker på lim samt fixerar rördelen med spännband. Arbetarskyddsstyrelsens anvisningar nr 78 imningsanvisningar skall alltid följas. 11

14 30 Friktionsförlustdiagram för PVC-rör utning ,5 Hastighet m/s 0,4 1,0 0,9 0,8 0,7 0, edn. diam. mm 600 5,0 10 0, ,0 3,0 5 0,2 20 2,5 2 2,0 1,75 1,5 1 1,25 0,5 0,2 0, edningsdiameter mm ,05 0,1 0,2 0, Flöde l/s Friktionsförlustdiagram för PVC-rör, beräknat enligt Colebrook. För diameter upp till Ø 200 är k=0,01 mm och för diameter däröver är k=0,05 mm. Vattentemperatur +10 C. (Diagrammet har upprättats för VVS AA och beredvilligt ställts till vårt förfogande för publicering.) Avser fylld tvärsektion ,0 0,9 0,8 0,7 0,6 0,5 Hastighet m/s äggning av ultrarör 12

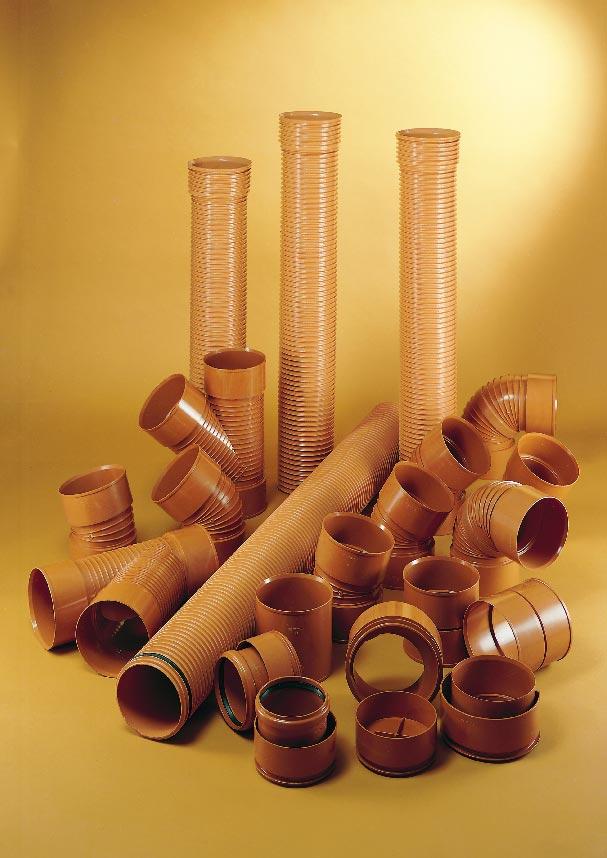

15 Uponal Ultra 13

16 Uponal Ultra Dy max Di Ultra klass T8 med muff Dimension Di =6000 mm =3000 mm Dymax Vikt mm mm RSK-nr RSK-nr mm mm kg/m , , , , , ,0 Ultra tätningsring Enligt SS-EN Dimension SS SS Vikt mm RSK-nr RSK-nr kg/st * 0, * 0, * 0, * 0, * 0, * 2,0 *Kontakta Uponor om ringar med viss oljeresistens Tätningsring medlevereras rör och rördelar. Z 1 Z 2 Ultra böj 15 Böjar i andra gradtal offereras på begäran! Dimension RSK-nr Z1=Z2 Vikt mm mm mm kg/st , , , , , ,0 14

17 Uponal Ultra Z 1 Z 2 Ultra böj 30 Dimension RSK-nr Z 1 =Z 2 Vikt mm mm mm kg/st , , , , , ,0 Z 1 Z2 Ultra böj 45 Dimension RSK-nr Z1=Z2 Vikt mm mm mm kg/st , , , , , ,0 Z 1 Z 2 Ultra böj 90 Dimension RSK-nr Z1=Z2 Vikt mm mm mm kg/st , , , , , * *Uponor artikelnummer. Kontakta Uponor. 15

18 Uponal Ultra 2 Z 2 1 Z 3 Z 1 1 Grenrör 45 Ultra/Ultra Dimension RSK-nr 1/2 Z1 Z2 Z3 Vikt mm mm mm mm mm kg/st 160/ / ,6 200/ / ,8 200/ / ,8 250/ / ,9 250/ / ,2 250/ / ,2 315/ / ,0 315/ / ,4 315/ / ,9 315/ / ,8 400/ / ,0 400/ / ,0 400/ / ,3 400/ / ,3 400/ / ,0 560/ / ,0 560/ / ,0 560/ / ,5 560/ / ,3 560/ / ,7 16

19 Uponal Ultra 2 Z 2 1 Z 3 Z 1 1 Grenrör 45 Ultra/Uponal Dimension RSK-nr 1/2 Z1 Z2 Z3 Vikt mm mm mm mm mm kg/st 160/ / ,5 200/ / ,8 200/ / ,5 250/ / ,2 250/ / ,6 315/ / ,3 315/ / ,1 400/ / ,9 400/ / ,5 Ultra skjutmuff Dimension RSK-nr Vikt mm mm kg/st , , , , , ,0 17

20 Uponal Ultra Ultra dubbelmuff Dimension RSK-nr Vikt mm mm mm kg/st , , , , , ,0,,,,,,,, Ultra genomgångsrör, sandat,,,,,,,,,, Dy Dimension RSK-nr Dy Vikt mm mm kg/st , , , , , * ,5 *Uponor artikelnummer. onteringsexempel, se sid Z 2 Övergång Ultra spetsända Uponal spetsända Dimension RSK-nr 1 2 Z Vikt mm mm mm mm mm kg/st , , , , ,5 18

21 Uponal Ultra Övergång Ultra spetsända Uponal muff Dimension RSK-nr Vikt mm mm mm kg/st , , , , ,2 Övergång/förminskning Ultra muff Uponal spetsända Dimension RSK-nr Vikt mm mm kg/st 160/ ,4 200/ ,0 200/ ,7 Förminskning Ultra muff Ultra spetsända Dimension RSK-nr Vikt mm mm kg/st 200/ ,8 250/ ,2 315/ ,7 400/ ,6 560/ ,4 560/ ,4 19

22 Uponal Ultra Ultra propp Dimension RSK-nr Vikt mm mm kg/st , , , , , ,7 Övergång Ultra spetsända betongmuff inkl gummiring Dimension RSK-nr Dymax Vikt mm mm mm mm kg/st 160/150* ,7 200/ ,2 250/ ,2 315/ ,8 400/ ,0 Di max Dy max Dy max onteringsexempel, se sid 10. * Formsprutat utförande. Övergång Ultra spetsända betong spetsända (krympmuff) inkl gummiring Dimension RSK-nr Di max Vikt mm mm mm mm kg/st 160/ ,6 200/ ,4 250/ ,6 315/ ,8 400/ ,1 560/ ,2 560/ ,8 onteringsexempel, se sid 9. 20

23 Uponal Ultra Di Övergång Ultra spetsända gjutjärn spetsända (krympmuff) inkl gummiring Dimension RSK-nr Di Vikt mm mm mm mm kg/st 160/ ,6 200/ ,3 ontering, se sid 9. Brunnsreducering, excentrisk reducering för brunnsinlopp Dimension RSK-nr Vikt mm kg/st 315/ /S 3,7 315/ /S 3,6 315/ /S 3,4 250/ /S 2,6 250/ /S 2,4 200/ /S 1,9 315/ /US 3,8 315/ /US 3,7 315/ /US 3,5 250/ /US 2,7 200/ /US 1,8 400/160* U/S 4,8 400/ U/US 4,8 400/ U/US 5,5 560/ U/US 8,4 560/ U/US 9,5 * Reducering från Ultra brunnar till Släta rör, spetsända. /US = Övergång med anslutning för utvändigt profilerade rör. /S = Övergång med anslutning för släta rör. 21

24 Uponal Ultra,, Ultra inhuggningsmuff rak, sandat utförande Dimension RSK-nr Dymax Vikt mm mm mm mm kg/st ,6 ontering, se sid 10.,,,,, Dy max,,,,,,,,,,,,,,, Z Dy max Ultra inhuggningsmuff 45, sandat utförande Dimension RSK-nr Z Dymax Vikt mm mm mm mm mm kg/st ,8 ontering, se sid 10. Fogkonstruktion Övergångsexempel Unik foggeometri Rörkonstruktion Ribba Rilla Ultra spetsända Uponal muff (även brunns inlopp) Ultra spetsända Gjutjärn spetsända,, Ultra spetsända Uponal stetsända (även brunns utlopp) Ultra spetsända Betongrör muff,,,,,, Kompressions och läpptätnig Uponal spetsända Ultra muff Ultra spetsända Betongrör spetsända 22

25 Uponal släta 23

26 Uponal släta Dy max Di Uponal KI.T8 med muff och tätningsring Dimension Di RSK nr Dymax Vikt mm mm mm mm mm kg/m , , , , , , , , , , , , , , , , , , , , , ,3 Dimension 500 och 630 levereras med Uponyl E tätningsring. Övriga rörklasser lagerföres ej, kontakta Uponor. 24

27 Uponal släta Z 2 Z 1 Uponal böj 7,5 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , ,3 Z 2 Z 1 Uponal böj 15 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , , , , , , ,3 630* ,4 * Kontakta Uponor. Z 2 Z 1 Uponal böj 30 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , , ,6 250** ** , ,6 630* ,5 * Kontakta Uponor. ** Funktion erhålles genom att använda 2 st Uponal 15 böjar. 25

28 Uponal släta Z 2 Z1 Uponal böj 45 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , , , , , , ,9 630* ,0 * Kontakta Uponor. Z 2 Z 1 Uponal böj 90 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , , ,6 250** ** ,7 500* ,8 630* ,0 * Kontakta Uponor. ** Funktion erhålles genom att använda 2 st Uponal 45 böjar. 26

29 Uponal släta Z 2 Z 1 Uponal + böj 15 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , ,6 Z 2 Z 1 Uponal + böj 30 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , ,7 Z 2 Z1 Uponal + böj 45 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , ,7 Z 2 Z 1 Uponal + böj 90 Dimension RSK nr Z1 Z2 Vikt mm mm mm mm kg/st , ,3 27

30 Uponal släta 2 Z 2 1 Z 3 Z 1 Uponal grenrör 45 Dimension RSK nr 1/2 Z1 Z2 Z3 Vikt mm mm mm mm mm kg/st 110/ / ,7 160/ / ,8 160/ / ,3 200/ / ,5 200/ / ,6 200/ / ,0 250/ / ,0 250/ / ,9 250/ / ,2 250/ / ,1 315/ / ,6 315/ / ,8 315/ / ,0 315/ / ,4 315/ / ,1 400/ / ,9 400/ / ,5 400/ / ,4 400/ / ,4 400/ / ,1 400/ / ,0 500/ / ,2 500/ / ,3 500/ / ,1 500/ / ,8 500/ / ,9 500/ / ,0 500/ / ,3 630/ / ,0 630/ / ,0 630/ / ,2 630/ / ,3 630/ / ,0 630/ / ,3 630/ / ,2 630/ / ,0 28

31 2 Z 2 Uponal släta 1 Z 3 Z 1 1 Uponal + grenrör 45 Dimension RSK nr 1/2 Z1 Z2 Z3 Vikt mm mm mm mm mm kg/st 110/ / ,7 160/ / ,4 160/ / ,1 Z Z 3 Z 1 1 Uponal + svängt grenrör 90 Dimension RSK nr 1/2 Z1 Z2 Z3 Vikt mm mm mm mm mm kg/st 110/ / ,7 Z Uponal sadelgrenrör, kiltyp 45 Dimension RSK nr Z Vikt mm mm mm mm kg/st 200/ ,2 200/ ,9 250/ ,6 29

32 Uponal släta Z Uponal sadelgrenrör, kiltyp 90 Dimension RSK nr Z Vikt mm mm mm mm kg/st 315/ ,2 400/ ,0 Z Uponal sadelgrenrör, limtyp 45 Dimension RSK nr Z Vikt mm mm mm mm kg/st 160/110* ,9 315/200** ,6 315/160** ,4 315/110** ,4 400/200** ,4 400/160** ,5 * evereras med spännband av rostfritt stål. **Kontakta Uponor. Z Uponal sadelgrenrör för betongrör 45 evereras med spännband av rostfritt stål, SS Dimension RSK nr Z Vikt mm mm mm mm kg/st 150/ ,9 225/ ,2 225/ ,2 300/ ,0 300/ ,5 30

33 Uponal släta Uponal skjutmuff Dimension RSK nr Vikt mm mm kg/st , , , , , ,0 500* ,0 630* ,0 * evereras med Uponyl E tätningsring. Uponal dubbelmuff Dimension RSK nr Vikt mm mm kg/st , , , , * 300 3,5 * Uponors art. nr. Uponal pålimningsmuff Dimension RSK nr Vikt mm mm mm kg/st , , , ,2 31

34 Uponal släta Z Uponal förminskning, excentrisk Dimension RSK nr Z Vikt mm mm mm kg/st 160/ ,6 200/ ,1 250/ ,4 315/ ,4 400/ ,5 400/ ,1 500/ ,9 630/500* ,2 Dimension är centriska. *Kontakta Uponor. H Z 1 Z 2 1 Uponal rensrör med lock Dimension RSK nr Z1=Z2 H Vikt mm mm mm mm kg/st , , ,2 Uponal renslock med stos Dimension RSK nr Vikt mm mm kg/st , , ,9 32

35 Uponal släta Uponal propp Dimension RSK nr Vikt mm mm kg/st , , , , , , , ,0 Uponal skarvrör teleskoprör Dimension RSK nr Vikt mm mm mm kg/st , , , ,3 ontering och användningsområde, se sid 11.,,,,,,,,, Uponal genomgångsrör, sandat utförande Dimension RSK nr Dy max Vikt mm mm mm kg/st , , , , , , 500* ,1 630* ,5 Dy max,,,,,,,,,,,,,,,,,,,, Olika utföranden kan förekomma. onteringsexempel, se sid 12. * Kontakta Uponor. 33

36 Uponal släta Dy max Övergång Uponal spetsända-betong muff inkl. gummiring Dimension RSK nr Dymax Vikt mm mm mm mm kg/st 110/ ,2 160/150* ,7 200/ ,0 315/ ** ,8 400/ ** ,6 * Formsprutat utförande, **Uponor artikelnummer onteringsexempel, se sid 10. Di max Dy max Övergång Uponal muff-betong spetsända (krympmuff) inkl. gummiring Dimension RSK nr Di Vikt mm mm mm kg/st 110/ ,4 160/ ,9 200/ ,7 315/ ,7 400/ ,5 onteringsexempel, se sid 9.,,,,,,,,,, Z,,,,,,,,,,,,,,,,, Dy max Uponal inhuggningsmuff 45 (sandat utförande) Dimension RSK nr Z Dymax Vikt mm mm mm mm mm kg/st , ,5 ontering, se sid

37 Uponal släta,,,,,,,,,,,,,, Uponal inhuggningsmuff, rak (sandat utförande) Dy max Dimension RSK nr Dymax Vikt mm mm mm mm kg/st , , , ,7 ontering, se sid 10. Di max Övergång Uponal gjutjärn inkl. gummiring Dimension RSK nr Diax Vikt mm mm mm kg/st 110/ ,3 160/ ,8 200/ ,5 ontering, se sid Övergång Uponal Uponyl Dimension RSK nr Vikt mm mm mm kg/st 200/ ,5 Användningsområde se anvisning sid 9. 35

38 Uponal släta Uponal universalringar. Enligt SS-EN Dimension SS SS Vilt mm RSK nr RSK nr kg/st * 0, * 0, * 0, * 0, * 0, * 0,32 * Oljebeständig gummikvalitet. Kontakta Uponor. Uponyl E tätningsring. Enligt SS-EN Dimension SS Vilt mm RSK nr kg/st , ,8 Oljebeständig gummikvalitet. Kontakta Uponor. Upofog specialsmörjmedel Tuber levereras med påstrykare Förp SS Vikt c:a Antal/ RSK nr per tub/burk kartong Tub g/st 20 Tub/butiksförp g/st 35 Tub g/st 20 Burk g/st 20 Ungefärlig åtgång Rördiameter mm Åtgång gram per fog cirka 110 0, , , ,

39

40 Uponor AB Fristad Telefon Telefax CERTIFIERAT KVAITETSSYSTE ISO 9001
