1 2009:86 Brösarps station Antikvarisk kontroll, 2009 Emelie Petersson

2

3 Rapport 2009:86 Brösarps station - omläggning av tak Antikvarisk kontroll, 2009 Maglehems socken, 1087 Simrishamns kommun Skåne län Emelie Petersson

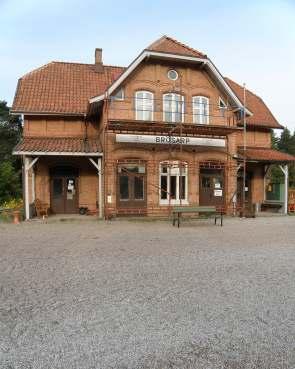

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2009:86 ISSN Omslagsfoto: Brösarps station efter genomförda åtgärder. Foto Emelie Petersson Fyndteckningar mm: Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 BRÖSARPS STATION Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik med relevans för ärendet 5 Utförda åtgärder 6 Tak 6 Entré i sydost 8 Kulturhistorisk bedömning av utförda åtgärder 9 Iakttagelser under restaureringen 9 Övriga handlingar med relevans för ärendet 9

6 Brösarps station ligger norr om Brösarp. Simrishamns kommun.

7 Brösarps station omläggning av tak Sammanfattning av utförda åtgärder En fjärdedel av takytan på Brösarps station har lagts om. Rötskador i underbrädning, taktassar och sparrar har reparerats och takfallen har försetts med ny underlagspapp. Befintliga tegelpannor har återanvänts. Administrativa uppgifter Objekt Brösarps station Socken Maglehem Kommun Simrishamn Länsstyrelsens beslut dnr Regionmuseets dnr K , 1087 Byggherre/beställare Skånska Järnvägar AB Entreprenör Martin Dahlbergs Mark & Bygg, Sankt Olof Antikvarisk kontrollant Regionmuseet genom Emelie Petersson Byggnadstid augusti-september Slutbesiktning Byggnadshistorik med relevans för ärendet Brösarps station uppfördes år 1900 av ÖSJ. Förutom stationshuset finns ytterligare fyra byggnader på området, godsmagasin, förrådsbyggnad, bostadshus samt ett lokstall. Byggnaderna underhålls av föreningen Skånska järnvägar AB som också bedriver ångtågstrafik på sträckan Brösarp - S:t Olof sedan Av äldre fotografier framgår att stationshuset ursprungligen har haft ett papptak med liggande våder. I taknocken i öster var en flaggstång fäst och i norr och söder satt lägre nockprydnader krönta med klot. I och med att byggnaden fick ett tegeltak togs dessa ned men infästningarna efter dem går fortfarande att se inne på vinden. Till omläggning av taken på lokstallet och godsmagasinet erhöll föreningen bidrag 2005 respektive fick man bidrag till reparation av taket på stationsbyggnaden men till följd av brist på egna medel genomfördes arbetena först i år. 5

8 Brösarps station omläggning av tak De två bilderna längst till vänster visar ränndalen respektive takutsprång i öster efter nedtagning av taktegel och rivning av underbrädning. På bilden längst till höger syns utsprånget i öster efter genomförda åtgärder. Utförda åtgärder Tak Det enkupiga takteglet plockades försiktigt ned för att återanvändas. Härefter undersöktes skadebilden på taktassar, underbrädning och sparrar. Läckaget hade varit värst i ränndalen och här skarvades två sparrar, totalt ca 3m. Vid den östra gaveln skarvades även en sparre i med runt 1 meter nytt virke. På två av taktassarna gjordes ifällning med nytt virke för att erhålla friskt trä att fästa underbrädningen i. Härutöver lades ny underbrädning längs hela takskägget med undantag av södra gaveln. En mindre komplettering av panelen gjordes även mittpå takfallet åt söder. Totalt byttes uppskattningsvis 14 kvadratmeter av underbrädningen. Den nya panelen som använts till takskägget skiljer sig något från befintlig avseende profilen. Ny papp har lagts på samtliga omlagda takfall, av märket Icopal med beteckningen Yap I samband med arbetena gjordes en justering av underbrädningens avslutning. Befintligt utförande, vilket kan ses på bild på nästa sida, där panelen avslutas med en bräda på högkant hade medfört problem med rötskador eftersom regnvatten som runnit in under takteglet inte kunnat rinna ut utan hade blivit kvar bakom takfotsbrädan. För att åtgärda detta lades en ca cm bred plywoodskiva mellan sista bärläkten och takfotsbrädan utmed samtliga takutsprång. Ovanpå skivan lades papp. Med denna konstruktion leds nu regnvatten ut över brädan istället för att bli stående bakom den. 6

9 Brösarps station omläggning av tak Bilden längst till vänster visar taket över entrén med befintligt utseende på takfoten. Notera rötskadorna på underbrädningen vilka är en följd av kvarstående regnvatten. Längst till höger syns det nya utförandet med en plywoodskiva och papp som leder ut eventuellt regnvatten uit över takfotsbrädan. I samband med omläggningen av taket har ny ränndal, rännkrokar och hängrännor monterats. Befintligt stuprör återanvändes liksom alla övriga beslag i plåt. Nya delar är tillverkade i galvaniserad plåt. Den nya ränndalen kopierar föregångaren och är tillverkad av flera plåtar som falsats samman. Under ränndalen har en plåt monterats som en extra förstärkning. Takteglet har kompletterats med omkring 200 pannor av märket Heby. Samtliga nya pannor har lagts på entrétaket medan de befintliga pannorna har koncentrerats till de två övriga takfallen. Nockpannorna var murade men eftersom man planerar att lägga om de övriga takfallen också har endast delar av nocken murats medan övriga nockpannor skruvats fast ovanpå nocktätning för att underlätta nedtagning vid kommande takomläggning. Omlagt tegeltak med återanvända plåtbeslag. 7

10 Brösarps station omläggning av tak Entré i sydost med detaljbild av räcket innan arbetena har påbörjats. Entré i sydost Vid entrén i sydost har ett räcke samt stolpen som bär entrétaket åtgärdats. I räcket var samtliga ingående panelbräder rötskadade i nederkant och har bytts ut. De nya bräderna avviker något från de tidigare avseende profilering men har annars samma mått. Stolpen hade relativt omfattande rötskador i anslutning till infästningen av räcket. En ca 2 m lång ny bit har skarvats i halvt i halvt. Bilderna visar stolpen som bär entrétaket under pågående arbete samt sedan ilusning har gjorts. 8

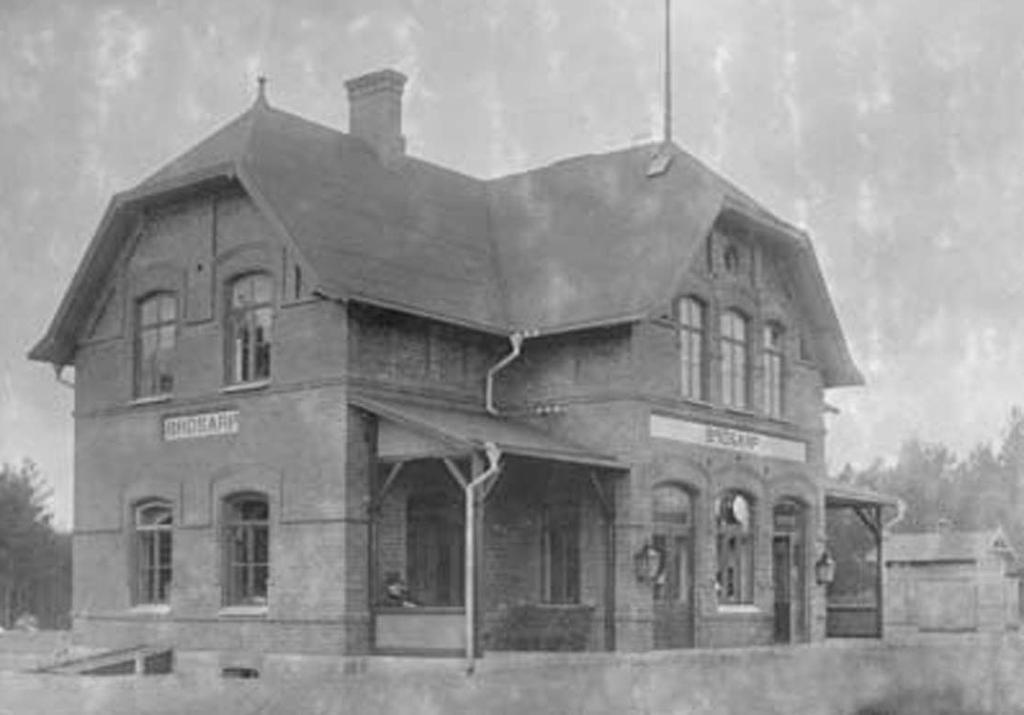

11 Brösarps station omläggning av tak Kulturhistorisk bedömning av utförda åtgärder Brösarps station är i ett stort behov av omläggning och reparation av taket då läckage har konstaterats på ett flertal ställen. Genom årets insats har detta arbete påbörjats vilket är betydelsefullt för att kunna säkerställa och bibehålla byggnadens kulturhistoriska värde. Iakttagelser under restaureringen Efter önskemål från föreningen skrapades äldre färglager fram på ett par mindre ytor. Föreningen har för avsikt att ta upp en äldre färgsättning som skall spegla tiden omkring 1940, innan färgsättning av stationen skedde i SJ:s regi. En brun kulör med NCS S6020-Y60R har strukits upp på prov för utvärdering. Äldre odaterade fotografier som visar Brösarps station, notera färgsättningen på entrépartierna på det äldsta fotografiet. Fotografier från Skånska Järnvägar AB. Övriga handlingar med relevans för ärendet Remiss från länsstyrelsen Regionmuseets remissvar Länsstyrelsens beslut Kristianstad Emelie Petersson 9
