1 2009:88 Övedskloster - takrenovering Doktorshuset Antikvarisk kontroll, 2009 Kristina Nilén

2

3 Rapport 2009:88 Övedskloster - takrenovering Doktorshuset Antikvarisk kontroll, 2009 Dnr L Öveds sn, 1430 Sjöbo kommun Skåne län Kristina Nilén

4 Regionmuseet Kristianstad Landsantikvarien i Skåne Kristianstad Box 134, Stora Torg Kristianstad Tel vx, Fax Lund Box 153, St Larsomr. Byggnad Lund Tel vx, Fax Regionmuseet Kristianstad / Landsantikvarien i Skåne Rapport 2009:88 ISSN Omslagsfoto: Nytt understruket tegeltak i Doktorshusets norra takfall. Kartor ur allmänt kartmaterial, Lantmäteriverket, Gävle. Dnr

5 ÖVEDSKLOSTER TAKRENOVERING DOKTORSHUSET Innehåll Sammanfattning av utförda åtgärder 5 Administrativa uppgifter 5 Byggnadshistorik 6 Utförda åtgärder 10 Val av nytt taktegel 10 Norra takfallet 11 Övriga takfall 11 Understrykning och utvändiga murarbeten 11 Övrigt 11 Avvikelser från arbetshandlingar 13 Kulturhistorisk bedömning av utförda åtgärder 13

6 Sjöbo kommun i Skåne län Lantmäterikarta från Bebyggelsen från denna tid är till större delen bevarad än idag. Doktorshuset markerat med svart ring.

7 Övedskloster takrenovering Doktorshuset Sammanfattning av utförda åtgärder Det understrukna tegeltaket på Doktorshuset har renoverats. Nytillverkade, handbearbetade taktegel från Falkenlöwe har lagts upp i hela norra takfallet. Övriga takfall har blivit systematiskt genomgånga och tätade med kalkbruk. Komplettering av plåtavtäckning vid skorstenar. Administrativa uppgifter Objekt Övedskloster, Doktorshuset Socken Öveds socken Kommun Sjöbo kommun Arbetshandlingar Bidragsansökan med bilagd kostnadsuppskattning, Länsstyrelsens beslut , dnr Byggherre/beställare Övedsklosters Godsförvaltning Entreprenörer Rune Brinks Byggnads AB Antikvarisk kontrollant Regionmuseet Kristianstad/Landsantikvarien i Skåne, genom Kristina Nilén Byggnadstid juni-okt 2009 Bidrag till kulturmiljövård , dnr , kr Slutbesiktning Doktorshuset efter slutförda arbeten nytt understruket taktegel i norra takfallet. Redan nu kan man konstatera det vackra färgspelet i taket som kommer att bli ännu vackrare med åren. 5

8 Övedskloster takrenovering Doktorshuset Byggnadshistorik Den aktuella byggnaden är en rest av det äldre Övedskloster och går också att identifiera på Burman-Fischers gravyrverk, som visar sätesgården och den ruinerade klosterkyrkan omkring år Bilden ger en utblick över anläggningen uppifrån höjden i nordväst. Det sedan 1800-talet benämnda Doktorshuset borde vara byggnaden invid den stora logen i södra delen av den kringbyggda ladugården, inringad med svart på bilden nedan. I brandförsäkring upprättad 1847 uppges byggnaden vara inredd till förstuga, tre rum och ett Contoir. På vestra sidan förer en port uti förbindningsmuren mellan flygeln och paviljongen till en annan kringbyggd borggård, stallgården kallad, hvilken omfattas af magazin, stall- och ridhus samt ett mindre envåningshus med tjocka murar, som anses vara en lemning af den gamla byggnaden och der öfverste Ramel bodde under byggnadsarbetet skriver Gustaf Ljunggren i verket Skånska herreborgar. T-Ö: Öfveds-Kloster, utgivet mellan besökte Nils Månsson Mandelgren Övedskloster och gjorde bland annat en skiss av den aktuella byggnaden, där han undertill noterade gamla huset som Ramel bodde i när han ombyggde stora. Vi samma tillfälle kopierade han också en planritning från 1855 och littererade byggnader och inslag i miljön. Den aktuella byggnaden beskrivs som Doctorens bostad och apotek. En brandförsäkring från 1880 ger följande information: No 15. På 25 ¾ fots afstånd från vestra ändan af No 1 ett stenhus i godt stånd med egna murar på alla sidor utom i vestra gafveln der det är sammanbygdt med No 16, af en våning. 54 fot långt 19 ½ fot bredt och 12 fot högt. Täckt med tegeltak, som har en vindskappa försedd med fönster och klädd med jernplåt. Bygnaden hvars yttermurar är 2 fot 2 tum tjocka och skiljeväggar 12 tum tjocka af tegelmur är inredt till förstuga och 3 boningsrum. /---/ Burman-Fischers gravyr som visar Övedksloster

9 Övedskloster takrenovering Doktorshuset Mandelgrens skiss av byggnaderna kring stallgården Doktorshuset nere i mitten. Avfotografering godsarkivet Övedskloster. /---/ Utanför vestra ingången är en tamburbygnad af bräder 8 fot hög, 8 fot bred, 4 fot lång med tak af jernplåt och tvenne dörrar af tamburens höjd och bredd, med beslag, det hela till det yttre bestruket med tjära och brunrödt samt till det inre med vattenfärg, stengolf. En brandförsäkring från 1902 uppger att byggnaden nu är inredd till förstuga, 3 boningsrum och klosettrum. Förstukvisten eller tamburen omnämns. I en planskiss över Övedskloster publicerad i Svenska slott och herresäten 1909 (s 270) omtalas byggnaden som Matrum för folket och tamburutbyggnaden mitt på norra fasaden finns ännu kvar. Sedan dess har Doktorshuset genomgått en invändig ombyggnad. Fasaden har förändrats genom borttagande av den rödtjärade tamburutbyggnaden och vindskappan. En skorsten har tillkommit. Fönsterna har två småspröjsade lufter precis som på Mandelgrens skiss, men är av nyare datum, liksom dörren med överljus. Nordfasaden är idag putsad och vitkalkad. Det valmade, understrukna tegeltaket lades om i början av 1990-talet. Doktorshuset norra fasad och takfall före takrenovering

10 Övedskloster takrenovering Doktorshuset Doktorshusets valmade tegeltak åt öster. Doktorshusets valmade tegeltak åt söder och trädgården. västra delen av södra takfallet. Samtliga bilder på sidan är tagna före takrenovering

11 Övedskloster takrenovering Doktorshuset I takfallet åt norr fanns före renoveringsarbetena många skadade tegelpannor med sprickor och anfrätt ytskikt. Samma takfall från vinden som visar hur takteglet i princip putsats inifrån för att taket skulle bli tätt. I samband med 1990-talets takarbeten riktades taket och helt ny läkt av grov dimension spikades upp. Bild från före 2009 års åtgärder. 9

12 Övedskloster takrenovering Doktorshuset Utförda åtgärder Takomläggningen begränsades efter närmare besiktning till att omfatta enbart norra takfallet, där ett flertal takpannor befanns vara i mycket dåligt skick. Se bilder föregående sidor. Dessa skador hade dessutom orsakat läckage och fuktskador ner i bostadsvåningen. Övriga takfall bedömdes vara intakta och takpannorna ligger fortfarande bra, även om ett flertal har ytskador och börjar bli väldigt tunna. Därför begränsades åtgärden här till noggrann översyn och komplettering av befintlig understrykning. Val av nytt taktegel I den antikvariska kontrollen ingick att bestämma typ av ersättningstegel. Härvid konstaterades att takfallen består av en mängd olika sorters taktegel, återanvänt av olika ålder och utformning. Stora variationer iakttogs även vad beträffar format, djup och ytbehandling t ex återfanns en del svartglaserat tegel som sannolikt ursprungligen legat på huvudbyggnaden. Det finns inget reservlager av handslagna vingpannor på Övedskloster. Då det visat sig vara svårt att få fram rätt sorts tegel från leverantörer som hanterar återvunnet tegel, i kombination med dålig erfarenhet med takpannor av för dålig och ojämn kvalitet, beslöts att ersätta befintligt taktegel med nytillverkat. Valet föll på äkta handbearbetat taktegel från Falkenlöwe, artikelnr 220. Beteckning: enkupigt taktegel röd, djup modell. Format 385x250x15 mm (lxbxtj) ca 16 st/kvm. En förutsättning var att befintlig läkt helst skulle kunna återanvändas. Norra takfallet gammalt och nytt tegel. 10

13 Övedskloster takrenovering Doktorshuset Norra takfallet Vid rivningen av befintliga takpannor i norra takfallet iakttogs stor försiktighet. Ännu funktionsdugliga pannor hanterades varsamt, för framtida återanvändning. Totalt kunde ca 50 pannor återanvändas, vilket ger en uppfattning av deras dåliga skick. Läkten (70x45 mm) befanns vara i gott skick och det skulle visa sig, att det nya takteglet passade perfekt (c/c befintlig läkt mm). Övriga takfall Åtgärderna här begränsades till försiktig rensning av löst sittande bruk. Därefter kompletterades understrykningen till ett tätt slutresultat. Inga pannor byttes ut. Understrykning och utvändiga murarbeten Före arbetenas igångsättande skickades prov på tidigare använt murbruk för analys. Det visade sig vara ett hydrauliskt kalkbruk och för att underlätta framtida underhåll beslutades att använda samma till det nylagda takfallet. Produktbeskrivning: SERPO 148 Hydrauliskt kalkbruk. Fogning kunde utföras inifrån hela vägen ner till takfot. Samma bruk har använts till utvändig murning av taknockar. Övrigt Ny plåtavtäckning vid skorstenar åt norr har utförts i material och utförande lika befintligt, dvs fabrikslackerad röd plåt. Befintlig avvattning i form av ränna och stuprör har lämnats orörd. Sakta men säkert utfördes den tålamodsprövande understrykningen. 11

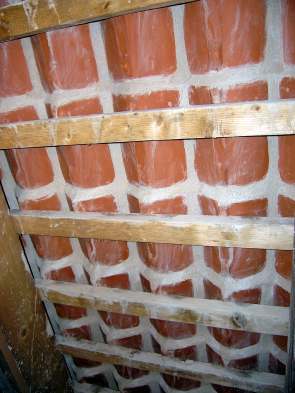

14 Övedskloster takrenovering Doktorshuset Färdigt resultat - nytt taktegel på plats i norra takfallet, noggrant och skickligt tätat inifrån med kalkbruk. 12 Doktorshuset från nordöst efter takrenovering.

15 Övedskloster takrenovering Doktorshuset Doktorshuset åt söder efter avslutade arbeten. Avvikelser från arbetshandlingar Det var ursprungligen tänkt att samtliga takfall skulle läggas om. Vid närmare besiktning ansågs norra takfallet vara i störst behov av omläggning, medan övriga takfall efter noggrann översyn och komplettering av understrykning skulle kunna hålla ytterligare en tid. Kulturhistorisk bedömning av utförda åtgärder Genom åtgärden har det ålderdomliga takutförandet med understrykning av taktegel bevarats. Det arbetskrävande momentet med understrykning är hantverksmässigt väl utfört med kalkbruk. Höga krav har ställts på nytt ersättningstegel. Framöver är det av yttersta vikt att taket hålls under regelbunden uppsyn och otätheter i understrykningen kontinuerligt lagas enligt samma principer. Lund Kristina Nilén 13
