1 RVVX utan luktöverföring

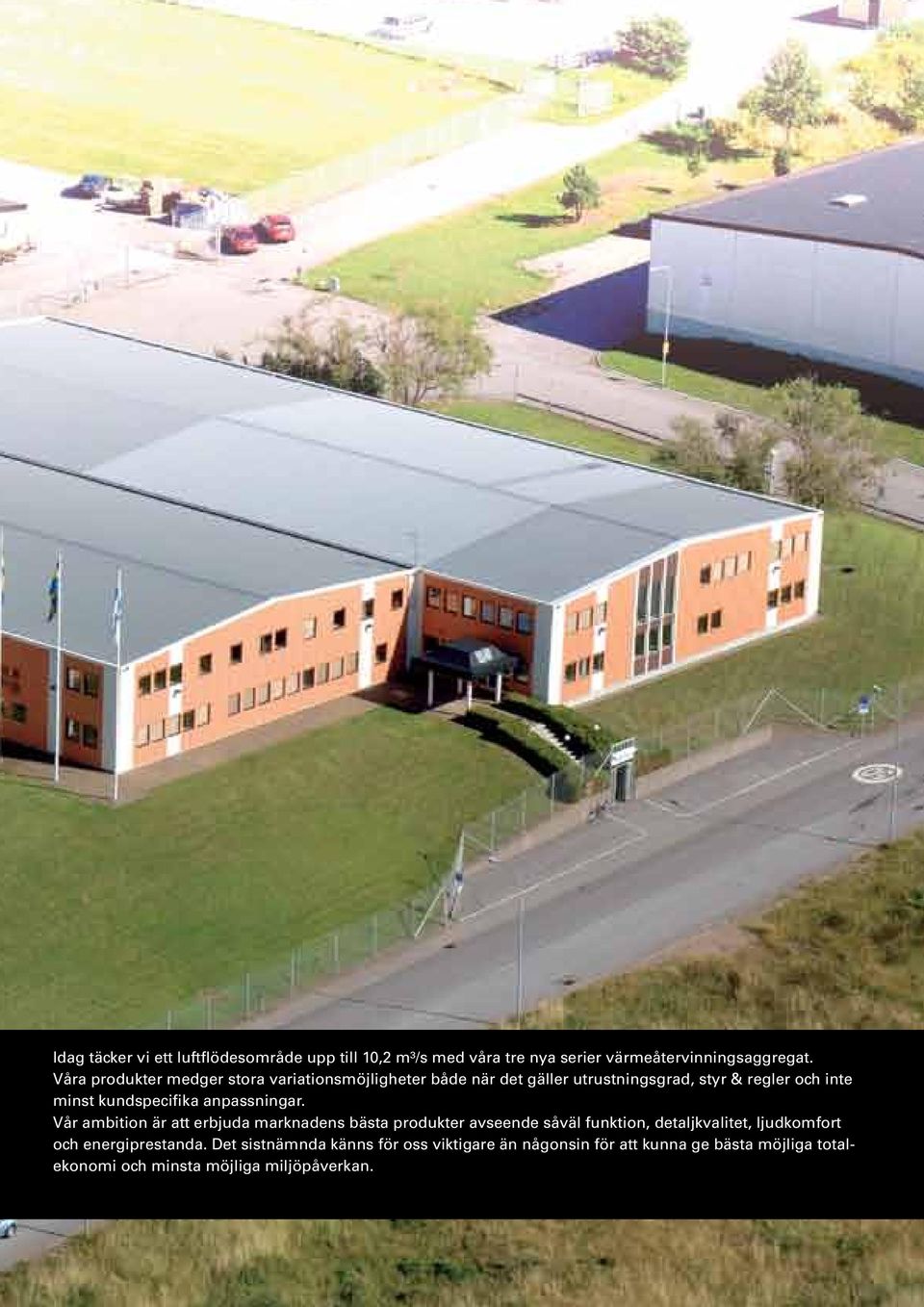

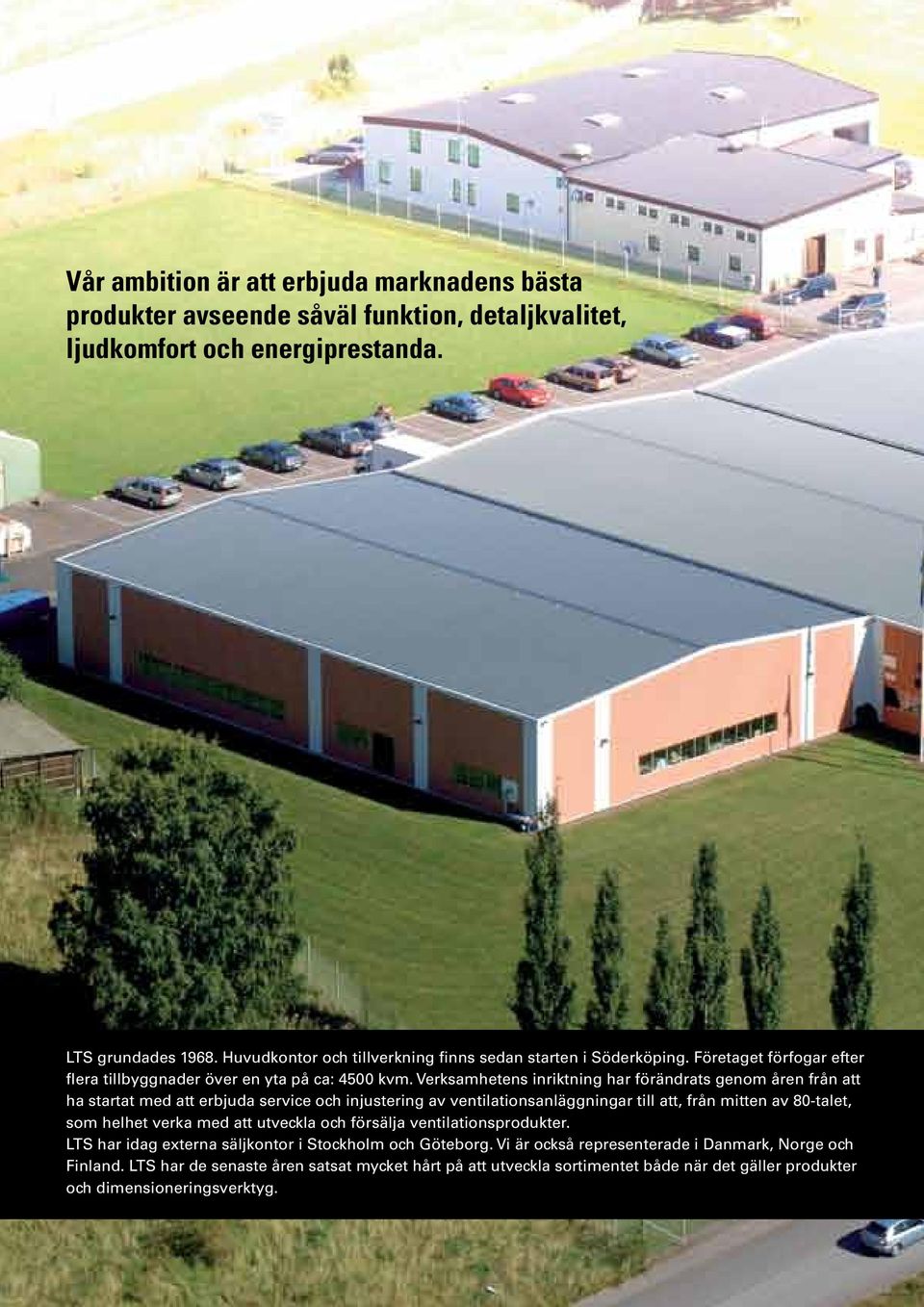

2 Vår ambition är att erbjuda marknadens bästa produkter avseende såväl funktion, detaljkvalitet, ljudkomfort och energiprestanda. LTS grundades Huvudkontor och tillverkning finns sedan starten i Söderköping. Företaget förfogar efter flera tillbyggnader över en yta på ca: 4500 kvm. Verksamhetens inriktning har förändrats genom åren från att ha startat med att erbjuda service och injustering av ventilationsanläggningar till att, från mitten av 80-talet, som helhet verka med att utveckla och försälja ventilationsprodukter. LTS har idag externa säljkontor i Stockholm och Göteborg. Vi är också representerade i Danmark, Norge och Finland. LTS har de senaste åren satsat mycket hårt på att utveckla sortimentet både när det gäller produkter och dimensioneringsverktyg.

3 Idag täcker vi ett luftflödesområde upp till 10,2 m³/s med våra tre nya serier värmeåtervinningsaggregat. Våra produkter medger stora variationsmöjligheter både när det gäller utrustningsgrad, styr & regler och inte minst kundspecifika anpassningar. Vår ambition är att erbjuda marknadens bästa produkter avseende såväl funktion, detaljkvalitet, ljudkomfort och energiprestanda. Det sistnämnda känns för oss viktigare än någonsin för att kunna ge bästa möjliga totalekonomi och minsta möjliga miljöpåverkan.

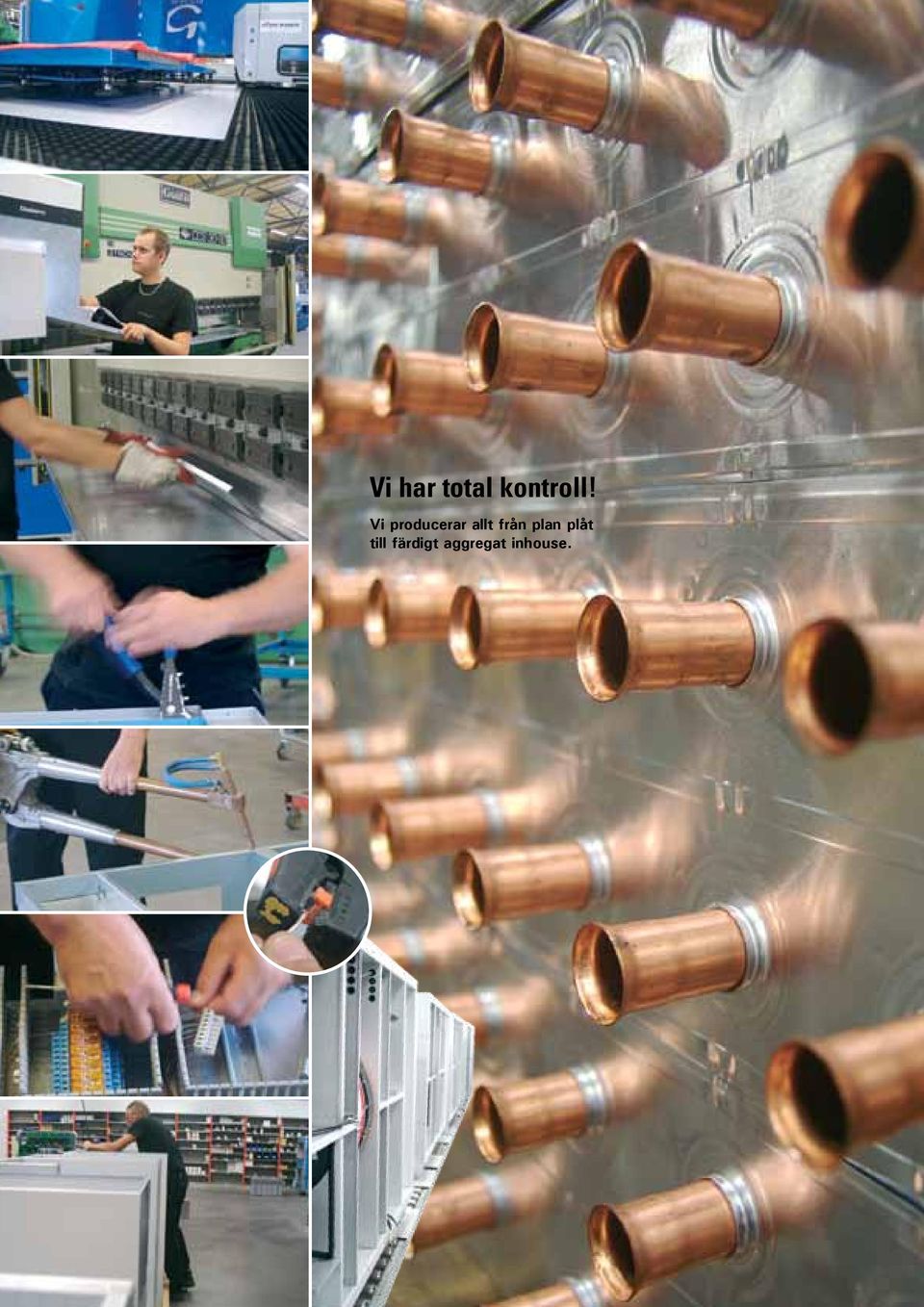

4 Vi har total kontroll! Vi producerar allt från plan plåt till färdigt aggregat inhouse.

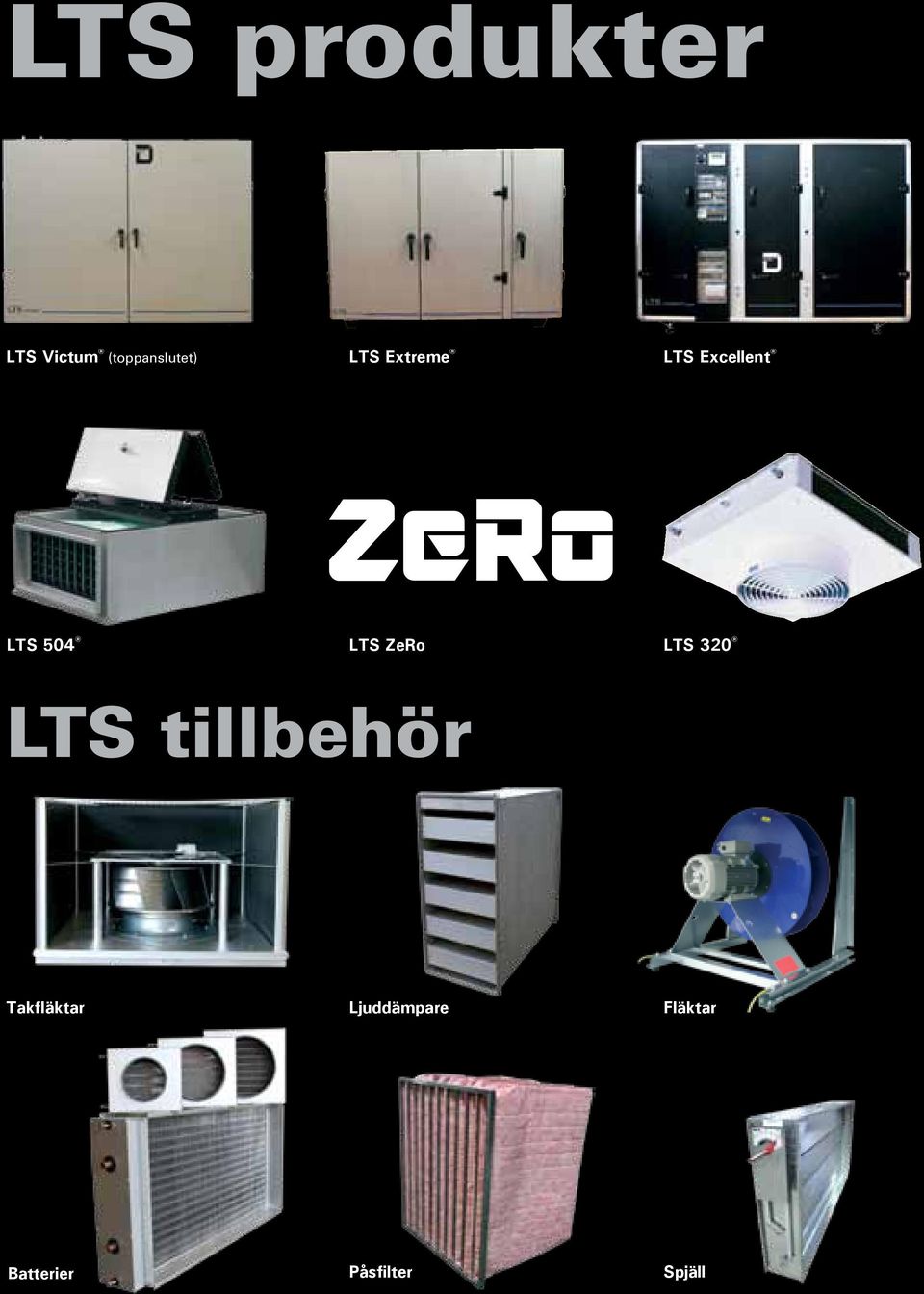

5 LTS produkter LTS Victum (toppanslutet) LTS Extreme LTS Excellent LTS 504 LTS ZeRo LTS 320 LTS tillbehör Takfläktar Ljuddämpare Fläktar Batterier Påsfilter Spjäll

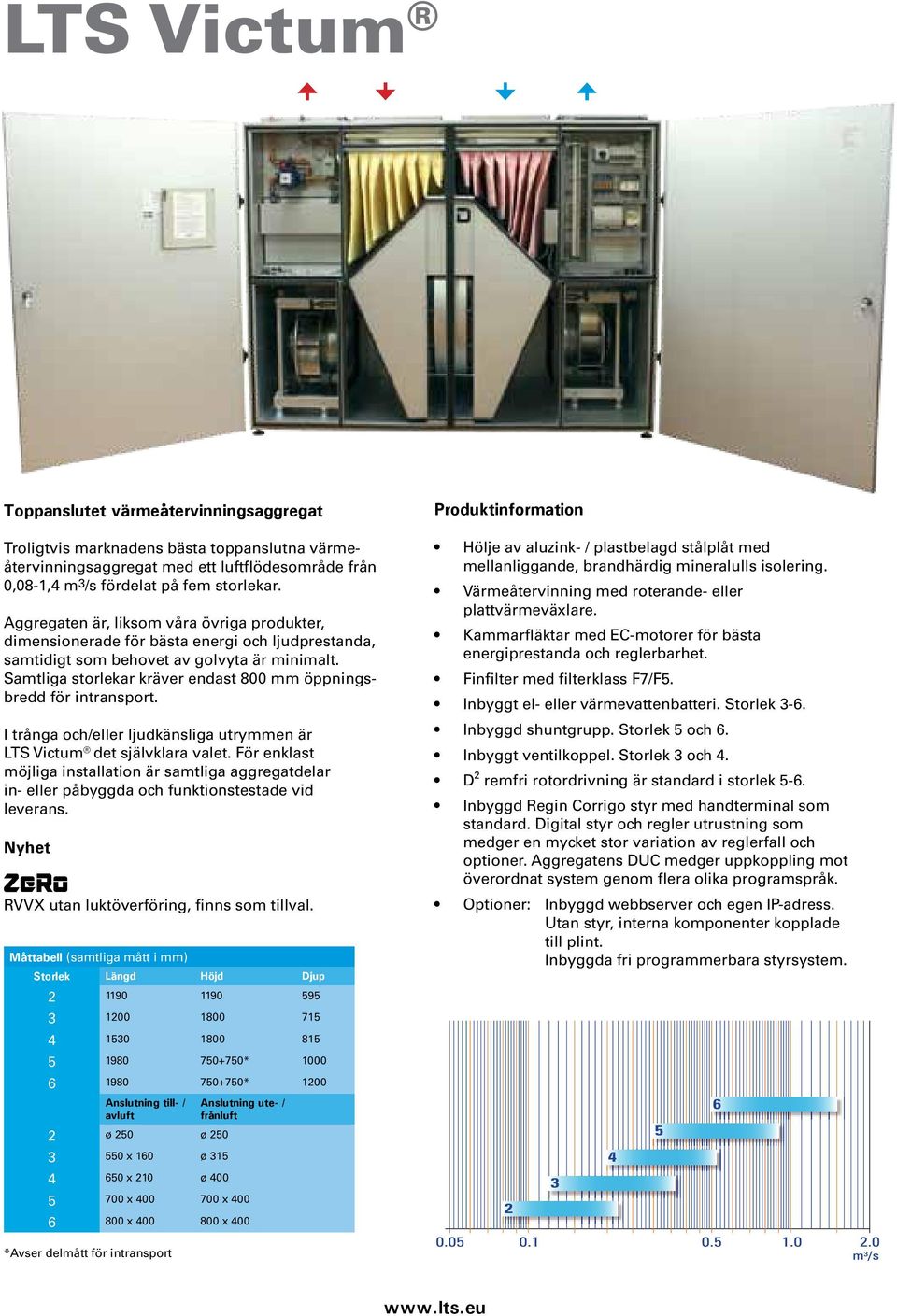

6 LTS Victum Toppanslutet värmeåtervinningsaggregat Troligtvis marknadens bästa toppanslutna värmeåtervinningsaggregat med ett luftflödesområde från 0,08-1,4 m 3 /s fördelat på fem storlekar. Aggregaten är, liksom våra övriga produkter, dimensionerade för bästa energi och ljudprestanda, samtidigt som behovet av golvyta är minimalt. Samtliga storlekar kräver endast 800 mm öppningsbredd för intransport. I trånga och/eller ljudkänsliga utrymmen är LTS Victum det självklara valet. För enklast möjliga installation är samtliga aggregatdelar in- eller påbyggda och funktionstestade vid leverans. Nyhet RVVX utan luktöverföring, finns som tillval. Måttabell (samtliga mått i mm) Storlek Längd Höjd Djup * * 1200 Anslutning till- / avluft Anslutning ute- / frånluft 2 ø 250 ø x 160 ø x 210 ø x x x x 400 *Avser delmått för intransport Produktinformation Hölje av aluzink- / plastbelagd stålplåt med mellanliggande, brandhärdig mineralulls isolering. Värmeåtervinning med roterande- eller plattvärmeväxlare. Kammarfläktar med EC-motorer för bästa energiprestanda och reglerbarhet. Finfilter med filterklass F7/F5. Inbyggt el- eller värmevattenbatteri. Storlek 3-6. Inbyggd shuntgrupp. Storlek 5 och 6. Inbyggt ventilkoppel. Storlek 3 och 4. D 2 remfri rotordrivning är standard i storlek 5-6. Inbyggd Regin Corrigo styr med handterminal som standard. Digital styr och regler utrustning som medger en mycket stor variation av reglerfall och optioner. Aggregatens DUC medger uppkoppling mot överordnat system genom flera olika programspråk. Optioner: Inbyggd webbserver och egen IP-adress. Utan styr, interna komponenter kopplade till plint. Inbyggda fri programmerbara styrsystem

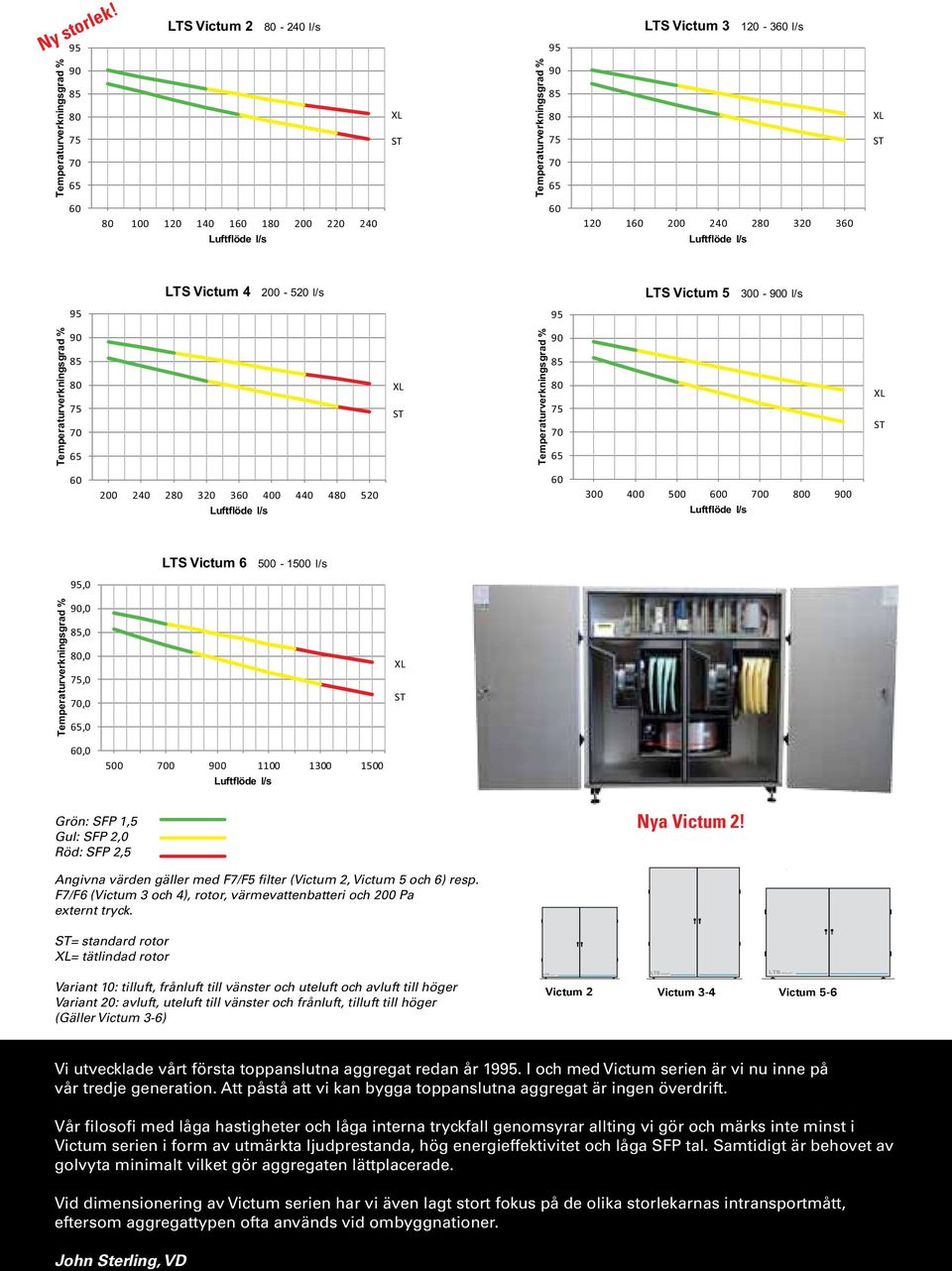

7 Ny storlek! 95 LTS Victum l/s 95 LTS Victum l/s Temperaturverkningsgrad % XL ST Temperaturverkningsgrad % XL ST Luftflöde l/s Luftflöde l/s LTS Victum l/s LTS Victum l/s Temperaturverkningsgrad % XL ST Temperaturverkningsgrad % XL ST Luftflöde l/s Luftflöde l/s LTS Victum l/s 95,0 Temperaturverkningsgrad % 90,0 85,0 80,0 75,0 70,0 65,0 960 XL ST 1000 Djupmått = 495 mm / = Ø200 mm / = Ø160 mm Aggregatvariant 10: / / Aggregatvariant 20: / / 1200 Victum 5, l/s Djupmått = 1000 mm 1800 Djupmått = 715 mm / = Ø315 mm / = 160 x 550 mm Victum 6, l/s Djupmått = 1200 mm 60,0 Anslutningar = 400 x 700 mm Anslutningar = 400 x 800 mm Luftflöde l/s Grön: SFP 1,5 Gul: SFP 2,0 Röd: SFP 2, Nya Victum 2! Angivna värden gäller med F7/F5 filter (Victum 2, Victum 5 och 6) resp. F7/F6 (Victum 3 och 4), rotor, värmevattenbatteri och 200 Pa externt tryck. ST= standard rotor XL= tätlindad rotor Variant 10: tilluft, frånluft till vänster och uteluft och avluft till höger Variant 20: avluft, uteluft till vänster och frånluft, tilluft till höger (Gäller Victum 3-6) Victum 2 Victum 3-4 Victum 5-6 Vi utvecklade vårt första toppanslutna aggregat redan år I och med Victum serien är vi nu inne på vår tredje generation. Att påstå att vi kan bygga toppanslutna aggregat är ingen överdrift. Vår filosofi med låga hastigheter och låga interna tryckfall genomsyrar allting vi gör och märks inte minst i Victum serien i form av utmärkta ljudprestanda, hög energieffektivitet och låga SFP tal. Samtidigt är behovet av golvyta minimalt vilket gör aggregaten lättplacerade. Vid dimensionering av Victum serien har vi även lagt stort fokus på de olika storlekarnas intransportmått, eftersom aggregattypen ofta används vid ombyggnationer. John Sterling, VD

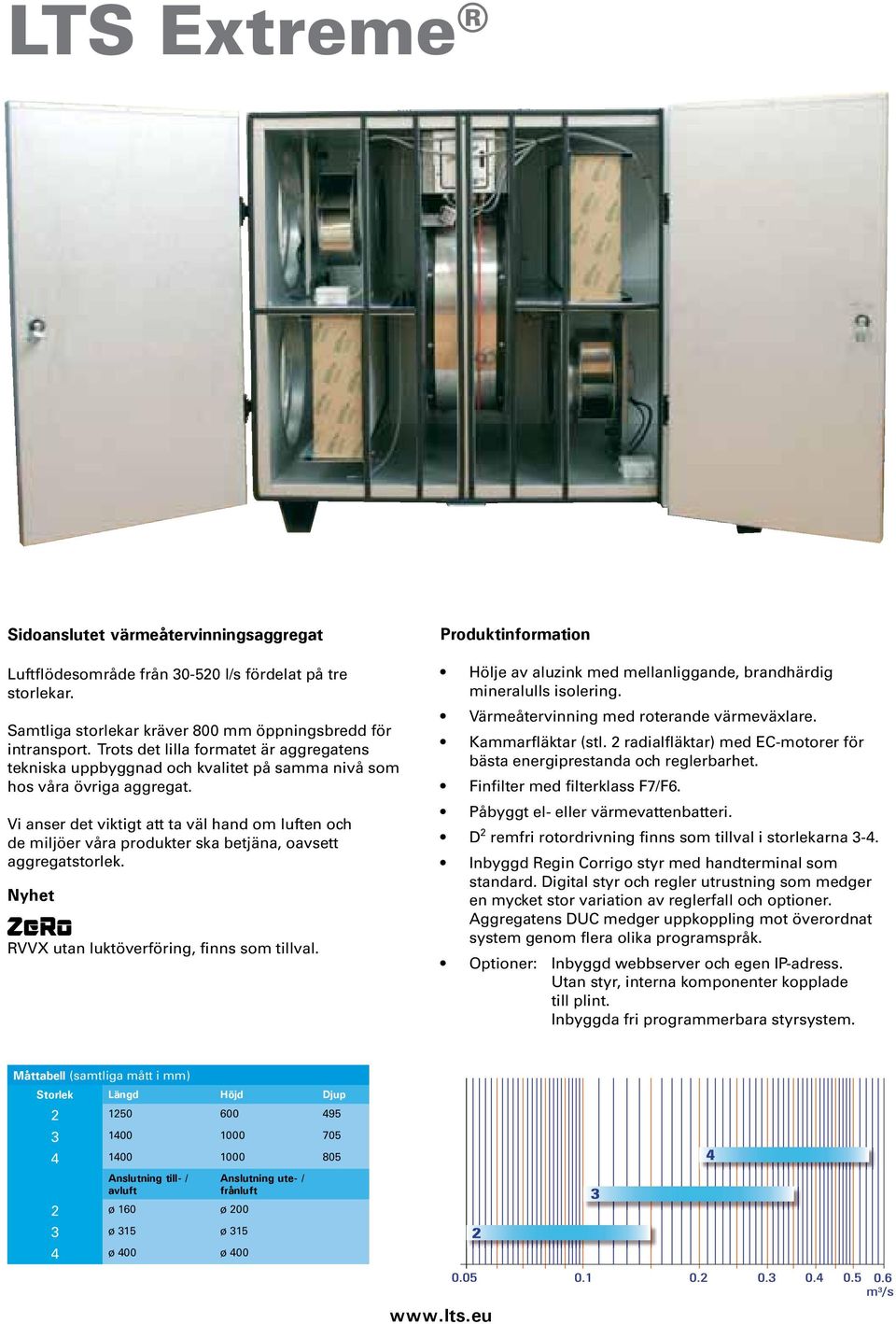

8 LTS Extreme Sidoanslutet värmeåtervinningsaggregat Luftflödesområde från l/s fördelat på tre storlekar. Samtliga storlekar kräver 800 mm öppningsbredd för intransport. Trots det lilla formatet är aggregatens tekniska uppbyggnad och kvalitet på samma nivå som hos våra övriga aggregat. Vi anser det viktigt att ta väl hand om luften och de miljöer våra produkter ska betjäna, oavsett aggregatstorlek. Nyhet RVVX utan luktöverföring, finns som tillval. Produktinformation Hölje av aluzink med mellanliggande, brandhärdig mineralulls isolering. Värmeåtervinning med roterande värmeväxlare. Kammarfläktar (stl. 2 radialfläktar) med EC-motorer för bästa energiprestanda och reglerbarhet. Finfilter med filterklass F7/F6. Påbyggt el- eller värmevattenbatteri. D 2 remfri rotordrivning finns som tillval i storlekarna 3-4. Inbyggd Regin Corrigo styr med handterminal som standard. Digital styr och regler utrustning som medger en mycket stor variation av reglerfall och optioner. Aggregatens DUC medger uppkoppling mot överordnat system genom flera olika programspråk. Optioner: Inbyggd webbserver och egen IP-adress. Utan styr, interna komponenter kopplade till plint. Inbyggda fri programmerbara styrsystem. Måttabell (samtliga mått i mm) Storlek Längd Höjd Djup Anslutning till- / avluft 2 ø 160 ø ø 315 ø ø 400 ø 400 Anslutning ute- / frånluft

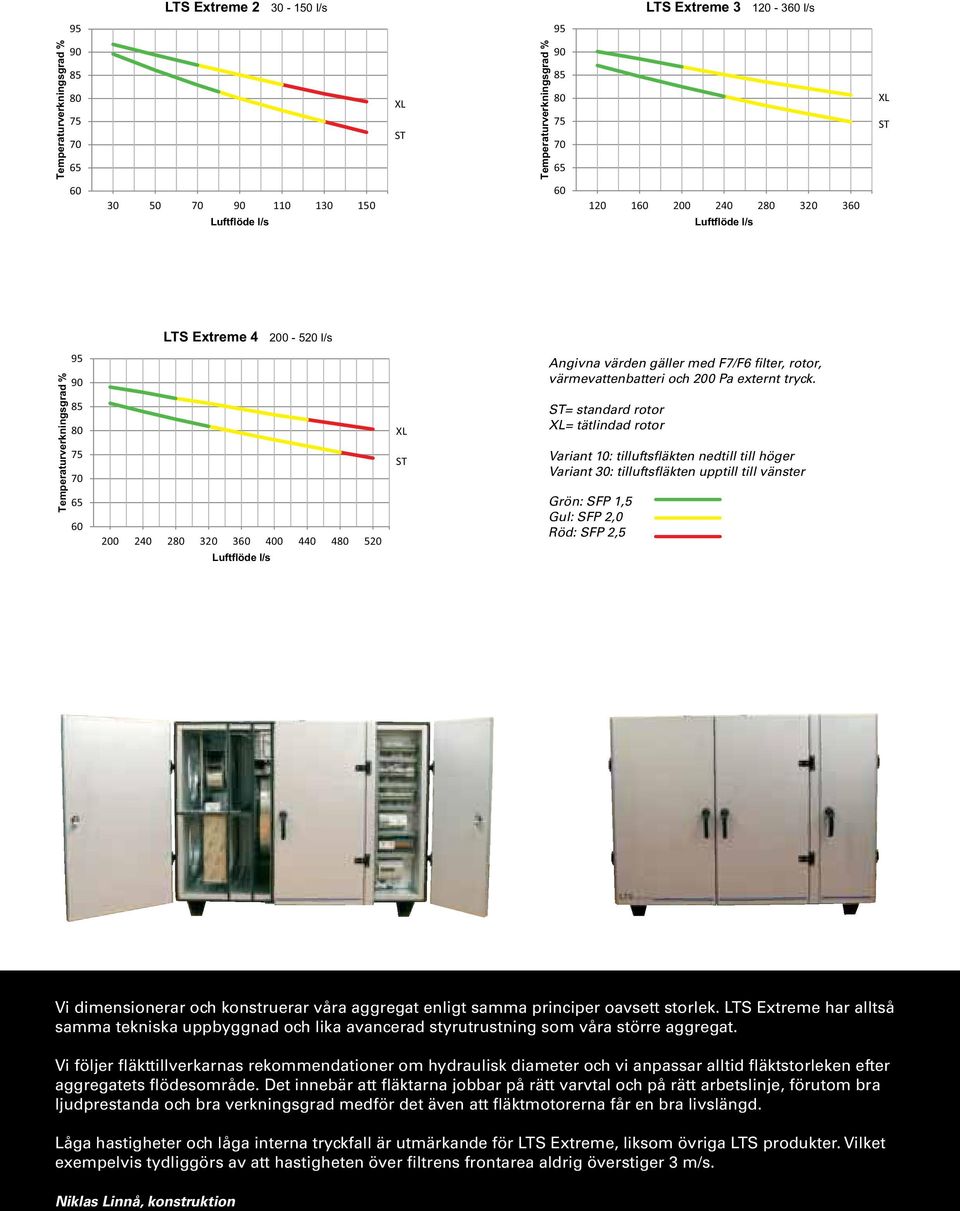

9 LTS Extreme l/s LTS Extreme l/s Temperaturverkningsgrad % XL ST Temperaturverkningsgrad % XL ST Luftflöde l/s Luftflöde l/s LTS Extreme l/s Temperaturverkningsgrad % Luftflöde l/s XL ST Angivna värden gäller med F7/F6 filter, rotor, värmevattenbatteri och 200 Pa externt tryck. ST= standard rotor XL= tätlindad rotor Variant 10: tilluftsfläkten nedtill till höger Variant 30: tilluftsfläkten upptill till vänster Grön: SFP 1,5 Gul: SFP 2,0 Röd: SFP 2,5 Vi dimensionerar och konstruerar våra aggregat enligt samma principer oavsett storlek. LTS Extreme har alltså samma tekniska uppbyggnad och lika avancerad styrutrustning som våra större aggregat. Vi följer fläkttillverkarnas rekommendationer om hydraulisk diameter och vi anpassar alltid fläktstorleken efter aggregatets flödesområde. Det innebär att fläktarna jobbar på rätt varvtal och på rätt arbetslinje, förutom bra ljudprestanda och bra verkningsgrad medför det även att fläktmotorerna får en bra livslängd. Låga hastigheter och låga interna tryckfall är utmärkande för LTS Extreme, liksom övriga LTS produkter. Vilket exempelvis tydliggörs av att hastigheten över filtrens frontarea aldrig överstiger 3 m/s. Niklas Linnå, konstruktion

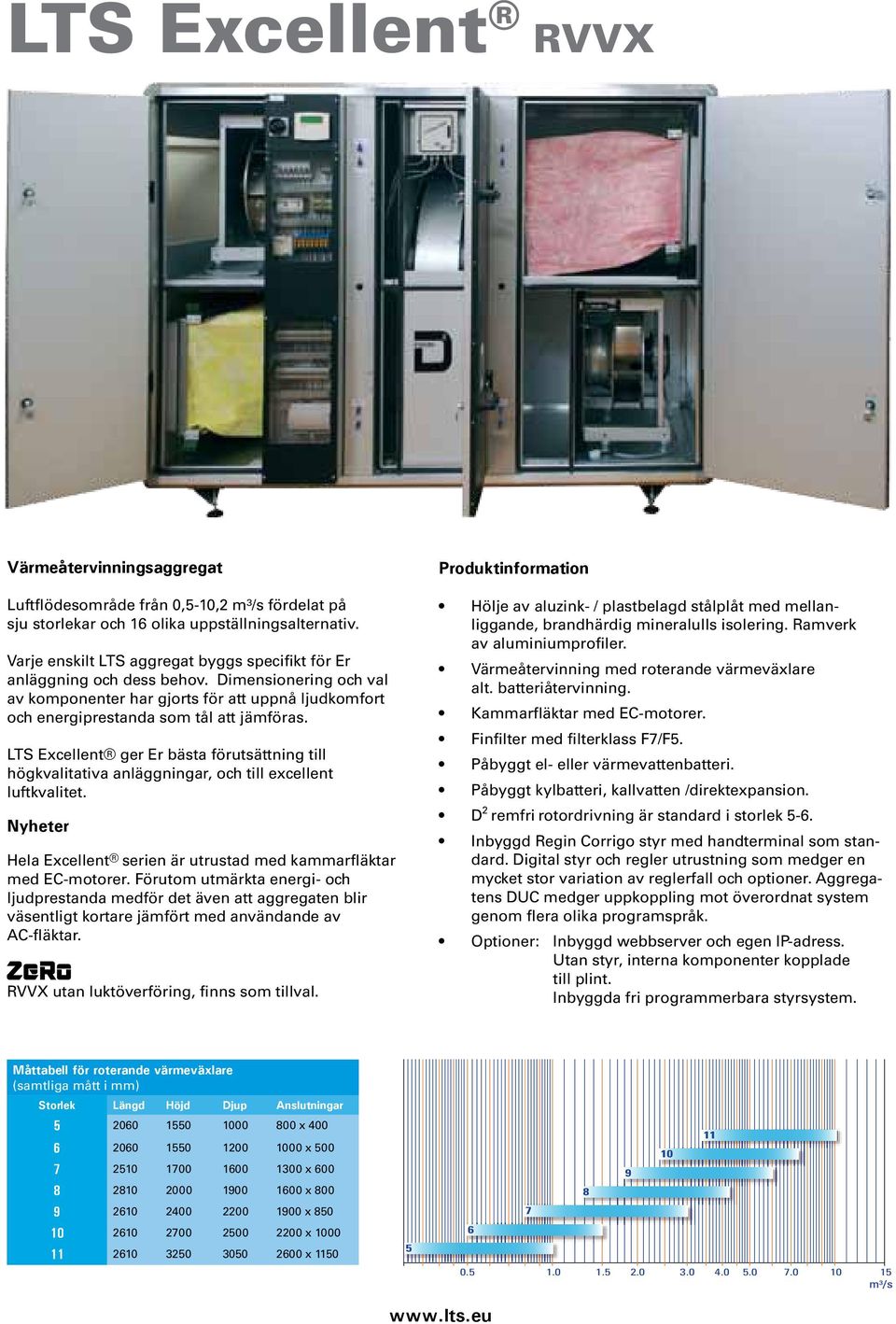

10 LTS Excellent RVVX Värmeåtervinningsaggregat Luftflödesområde från 0,5-10,2 m³/s fördelat på sju storlekar och 16 olika uppställningsalternativ. Varje enskilt LTS aggregat byggs specifikt för Er anläggning och dess behov. Dimensionering och val av komponenter har gjorts för att uppnå ljudkomfort och energiprestanda som tål att jämföras. LTS Excellent ger Er bästa förutsättning till högkvalitativa anläggningar, och till excellent luftkvalitet. Nyheter Hela Excellent serien är utrustad med kammarfläktar med EC-motorer. Förutom utmärkta energi- och ljudprestanda medför det även att aggregaten blir väsentligt kortare jämfört med användande av AC-fläktar. RVVX utan luktöverföring, finns som tillval. Produktinformation Hölje av aluzink- / plastbelagd stålplåt med mellanliggande, brandhärdig mineralulls isolering. Ramverk av aluminiumprofiler. Värmeåtervinning med roterande värmeväxlare alt. batteriåtervinning. Kammarfläktar med EC-motorer. Finfilter med filterklass F7/F5. Påbyggt el- eller värmevattenbatteri. Påbyggt kylbatteri, kallvatten /direktexpansion. D 2 remfri rotordrivning är standard i storlek 5-6. Inbyggd Regin Corrigo styr med handterminal som standard. Digital styr och regler utrustning som medger en mycket stor variation av reglerfall och optioner. Aggregatens DUC medger uppkoppling mot överordnat system genom flera olika programspråk. Optioner: Inbyggd webbserver och egen IP-adress. Utan styr, interna komponenter kopplade till plint. Inbyggda fri programmerbara styrsystem. Måttabell för roterande värmeväxlare (samtliga mått i mm) Storlek Längd Höjd Djup Anslutningar x x x x x x x

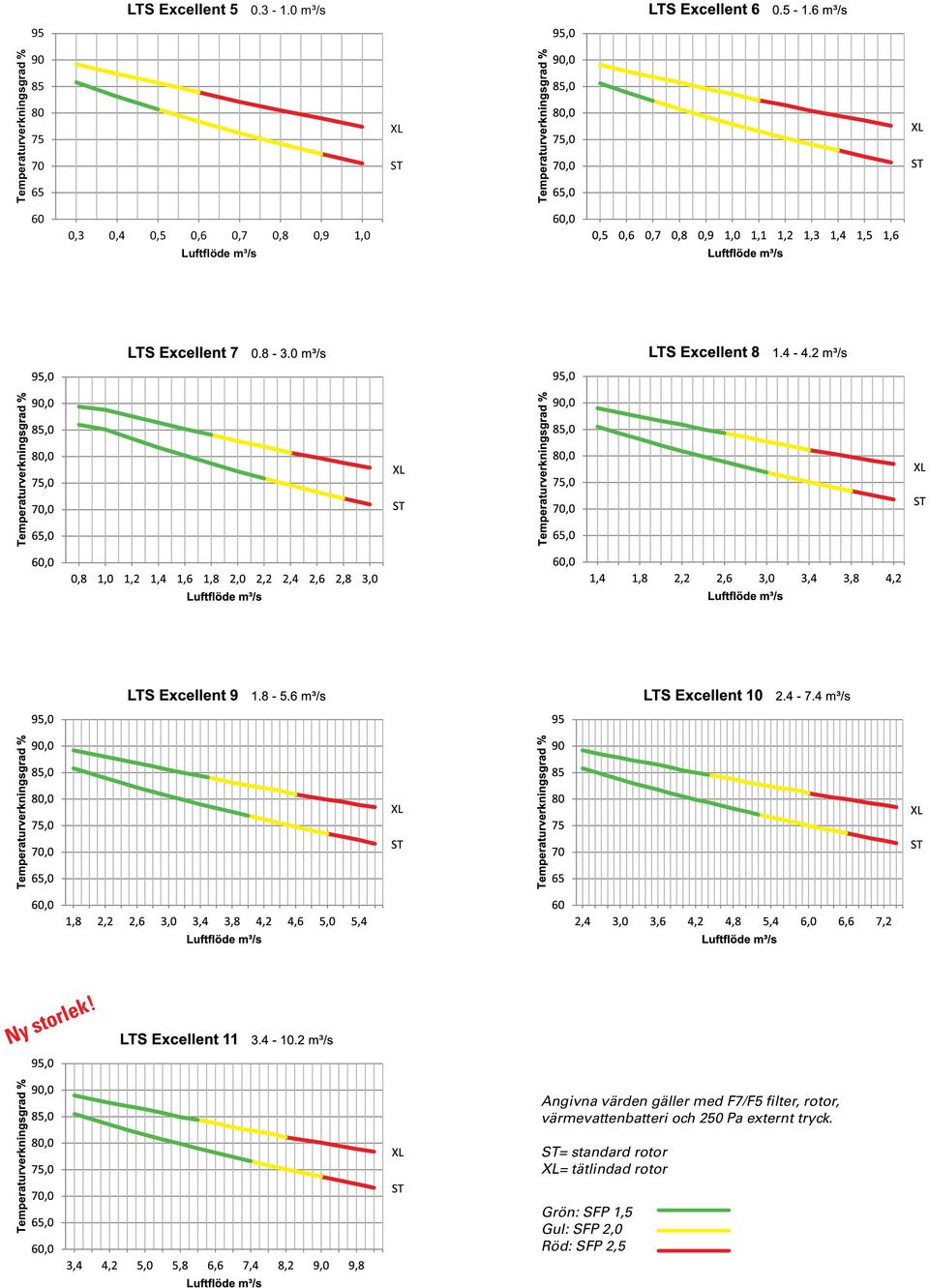

11 95 LTS Excellent m³/s Temperaturverkningsgrad % XL ST 60 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 Luftflöde m³/s Ny storlek! Angivna värden gäller med F7/F5 filter, rotor, värmevattenbatteri och 250 Pa externt tryck. ST= standard rotor XL= tätlindad rotor Grön: SFP 1,5 Gul: SFP 2,0 Röd: SFP 2,5

12 LTS Excellent PVVX Värmeåtervinningsaggregat Luftflödesområde från 0,5-10,2 m³/s fördelat på sju storlekar och 16 olika uppställningsalternativ. Varje enskilt LTS aggregat byggs specifikt för Er anläggning och dess behov. Dimensionering och val av komponenter har gjorts för att uppnå ljudkomfort och energiprestanda som tål att jämföras. LTS Excellent ger Er bästa förutsättning till högkvalitativa anläggningar, och till excellent luftkvalitet. Nyhet Hela Excellent serien är utrustad med kammarfläktar med EC-motorer. Förutom utmärkta energi- och ljudprestanda medför det även att aggregaten blir väsentligt kortare jämfört med användande av AC-fläktar. Produktinformation Hölje av aluzink- / plastbelagd stålplåt med mellanliggande, brandhärdig mineralulls isolering. Ramverk av aluminiumprofiler. Värmeåtervinning med plattvärmeväxlare. Inbyggt by-pass spjäll. Kammarfläktar med EC-motorer. Finfilter med filterklass F7/F5. Påbyggt el- eller värmevattenbatteri. Påbyggt kylbatteri, kallvatten /direktexpansion. Inbyggd Regin Corrigo styr med handterminal som standard. Digital styr och regler utrustning som medger en mycket stor variation av reglerfall och optioner. Aggregatens DUC medger uppkoppling mot överordnat system genom flera olika programspråk. Optioner: Inbyggd webbserver och egen IP-adress. Utan styr, interna komponenter kopplade till plint. Inbyggda fri programmerbara styrsystem. Måttabell för plattvärmeväxlare (samtliga mått i mm) Storlek Längd Höjd Djup Anslutningar x x x x x x x

13 Uppställningsalternativ A Uppställningalternativ RVVX (storlek 5-8*) B C D E F G H K L M N O P R S Uppställningalternativ PVVX (storlek 5-8*) A B C D E F G H K L M N O P R S * Storlek 9-11 uppställningsalternativ A-D Varje enskilt LTS-aggregat byggs specifikt för Er anläggning och dess behov. Samtliga angivna driftparametrar, såsom luftflöden, drifttider, villkor, tilläggsfunktioner etc. installeras, konfigureras och provas före leverans. Detta gör vi naturligtvis för att förenkla installationen, men också för att upprätthålla våra produkters goda rykte avseende kvalitet. Vår produktion är mycket flexibel, vi bygger FTX-aggregaten i korta serier och med mycket hög kundanpassning. Excellent serien finns med tre olika växlaralternativ, flera olika styrutföranden, kyla och sammanlagt 16 olika uppställningsalternativ. Inga inplastade aggregat på hyllan här inte! Christopher Lindholm, teknisk support

14 LTS 504 Nyhet! LTS för undertaksmontage LTS för fläktrumsmontage saggregat En serie ventilationsaggregat för tilluft, frånluft eller cirkulation. Aggregatserien har ett luftflödesområde från 0,1-10,2 m³/s fördelat på åtta storlekar. LTS Ventilationsaggregat med byggmått, utförande och ljudprestanda som är avsett för undertaksmontage. Luftflödesområde upp till 0,9 m³/s. LTS Ventilationsaggregat för fläktrumsmontage. Luftflödesområde 0,6-10,2 m³/s. Produktinformation Hölje av aluzink- / plastbelagd stålplåt med mellanliggande, brandhärdig mineralulls isolering. Kammarfläkt med EC-motor. Finfilter med filterklass F5-F7. Påbyggt el- eller värmevattenbatteri. Påbyggt spjäll. Kylbatteri för kallvatten eller direktexpansion. Återvinningsbatteri. Inbyggd/påbyggd Regin Corrigo styr med handterminal som standard. Digital styr och reglerutrustning som medger en mycket stor variation av reglerfall och optioner. Aggregatens DUC medger uppkoppling mot överordnat system genom flera olika program språk. Optioner: Inbyggd webbserver och egen IP-adress. Utan styr, interna komponenter kopplade till plint. Inbyggda fri programmerbara styrsystem. Måttabell LTS 504 (samtliga mått i mm) Storlek Längd Höjd Djup Anslutningar x x x x x x x x

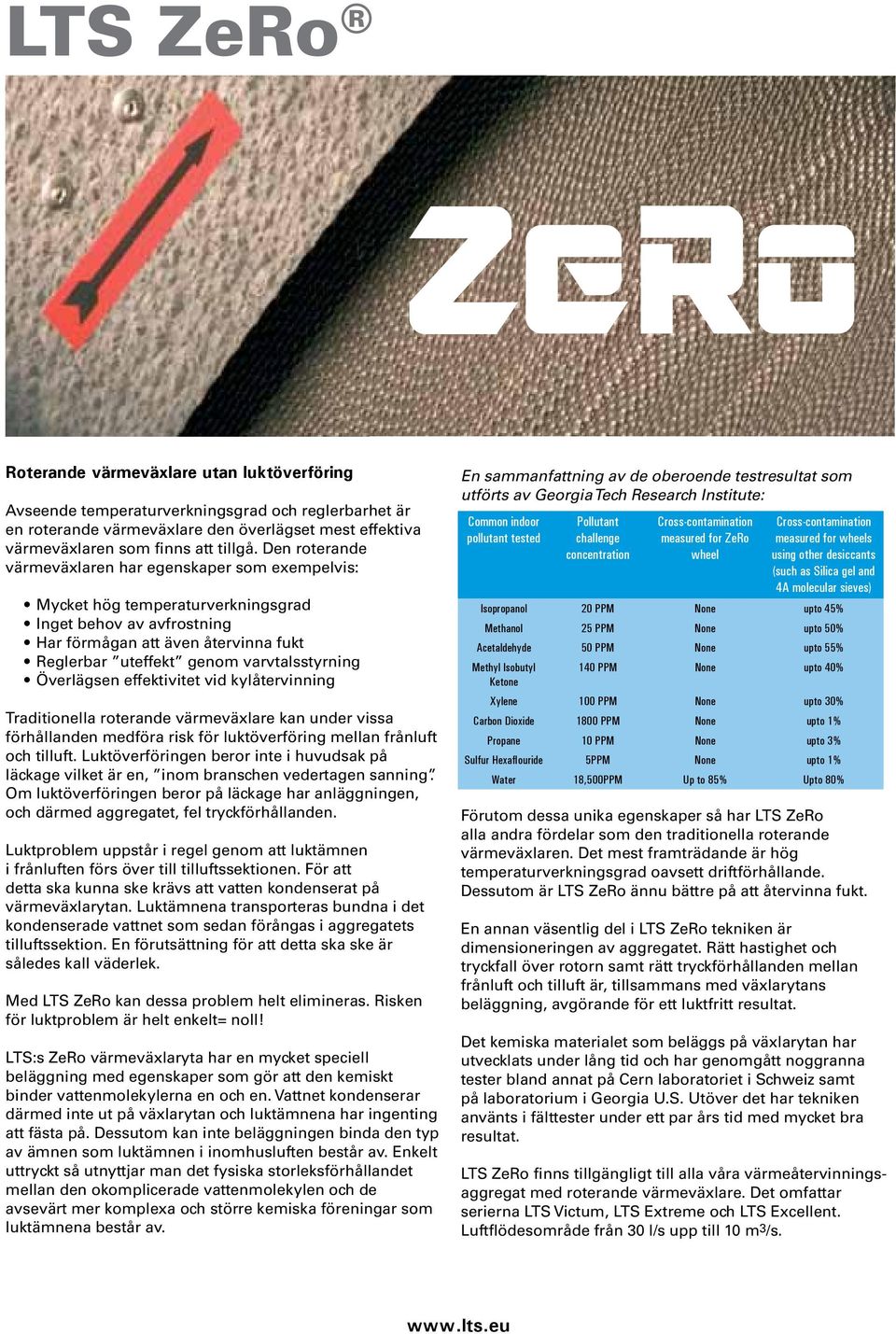

15 LTS ZeRo Roterande värmeväxlare utan luktöverföring Avseende temperaturverkningsgrad och reglerbarhet är en roterande värmeväxlare den överlägset mest effektiva värmeväxlaren som finns att tillgå. Den roterande värmeväxlaren har egenskaper som exempelvis: Mycket hög temperaturverkningsgrad Inget behov av avfrostning Har förmågan att även återvinna fukt Reglerbar uteffekt genom varvtalsstyrning Överlägsen effektivitet vid kylåtervinning Traditionella roterande värmeväxlare kan under vissa förhållanden medföra risk för luktöverföring mellan frånluft och tilluft. Luktöverföringen beror inte i huvudsak på läckage vilket är en, inom branschen vedertagen sanning. Om luktöverföringen beror på läckage har anläggningen, och därmed aggregatet, fel tryckförhållanden. Luktproblem uppstår i regel genom att luktämnen i frånluften förs över till tilluftssektionen. För att detta ska kunna ske krävs att vatten kondenserat på värmeväxlarytan. Luktämnena transporteras bundna i det kondenserade vattnet som sedan förångas i aggregatets tilluftssektion. En förutsättning för att detta ska ske är således kall väderlek. Med LTS ZeRo kan dessa problem helt elimineras. Risken för luktproblem är helt enkelt= noll! LTS:s ZeRo värmeväxlaryta har en mycket speciell beläggning med egenskaper som gör att den kemiskt binder vattenmolekylerna en och en. Vattnet kondenserar därmed inte ut på växlarytan och luktämnena har ingenting att fästa på. Dessutom kan inte beläggningen binda den typ av ämnen som luktämnen i inomhusluften består av. Enkelt uttryckt så utnyttjar man det fysiska storleksförhållandet mellan den okomplicerade vattenmolekylen och de avsevärt mer komplexa och större kemiska föreningar som luktämnena består av. En sammanfattning av de oberoende testresultat som utförts av Georgia Tech Research Institute: Common indoor pollutant tested Pollutant challenge concentration Cross-contamination measured for ZeRo wheel Cross-contamination measured for wheels using other desiccants (such as Silica gel and 4A molecular sieves) Isopropanol 20 PPM None upto 45% Methanol 25 PPM None upto 50% Acetaldehyde 50 PPM None upto 55% Methyl Isobutyl 140 PPM None upto 40% Ketone Xylene 100 PPM None upto 30% Carbon Dioxide 1800 PPM None upto 1% Propane 10 PPM None upto 3% Sulfur Hexaflouride 5PPM None upto 1% Water 18,500PPM Up to 85% Upto 80% Förutom dessa unika egenskaper så har LTS ZeRo alla andra fördelar som den traditionella roterande värmeväxlaren. Det mest framträdande är hög temperaturverkningsgrad oavsett driftförhållande. Dessutom är LTS ZeRo ännu bättre på att återvinna fukt. En annan väsentlig del i LTS ZeRo tekniken är dimensioneringen av aggregatet. Rätt hastighet och tryckfall över rotorn samt rätt tryckförhållanden mellan frånluft och tilluft är, tillsammans med växlarytans beläggning, avgörande för ett luktfritt resultat. Det kemiska materialet som beläggs på växlarytan har utvecklats under lång tid och har genomgått noggranna tester bland annat på Cern laboratoriet i Schweiz samt på laboratorium i Georgia U.S. Utöver det har tekniken använts i fälttester under ett par års tid med mycket bra resultat. LTS ZeRo finns tillgängligt till alla våra värmeåtervinningsaggregat med roterande värmeväxlare. Det omfattar serierna LTS Victum, LTS Extreme och LTS Excellent. Luftflödesområde från 30 l/s upp till 10 m 3 /s.

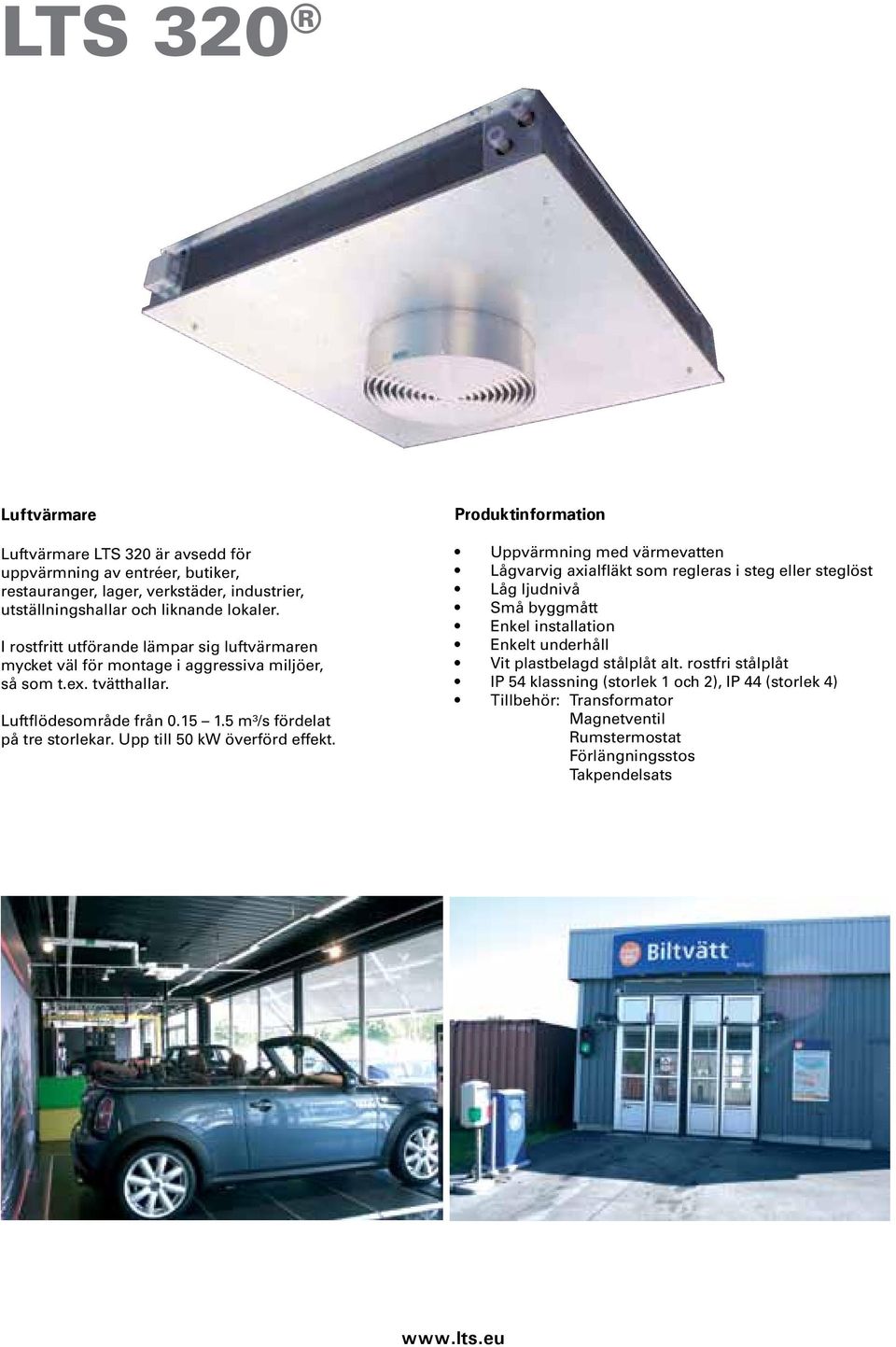

16 LTS 320 Luftvärmare Luftvärmare LTS 320 är avsedd för uppvärmning av entréer, butiker, restauranger, lager, verkstäder, industrier, utställningshallar och liknande lokaler. I rostfritt utförande lämpar sig luftvärmaren mycket väl för montage i aggressiva miljöer, så som t.ex. tvätthallar. Luftflödesområde från m³/s fördelat på tre storlekar. Upp till 50 kw överförd effekt. Produktinformation Uppvärmning med värmevatten Lågvarvig axialfläkt som regleras i steg eller steglöst Låg ljudnivå Små byggmått Enkel installation Enkelt underhåll Vit plastbelagd stålplåt alt. rostfri stålplåt IP 54 klassning (storlek 1 och 2), IP 44 (storlek 4) Tillbehör: Transformator Magnetventil Rumstermostat Förlängningsstos Takpendelsats

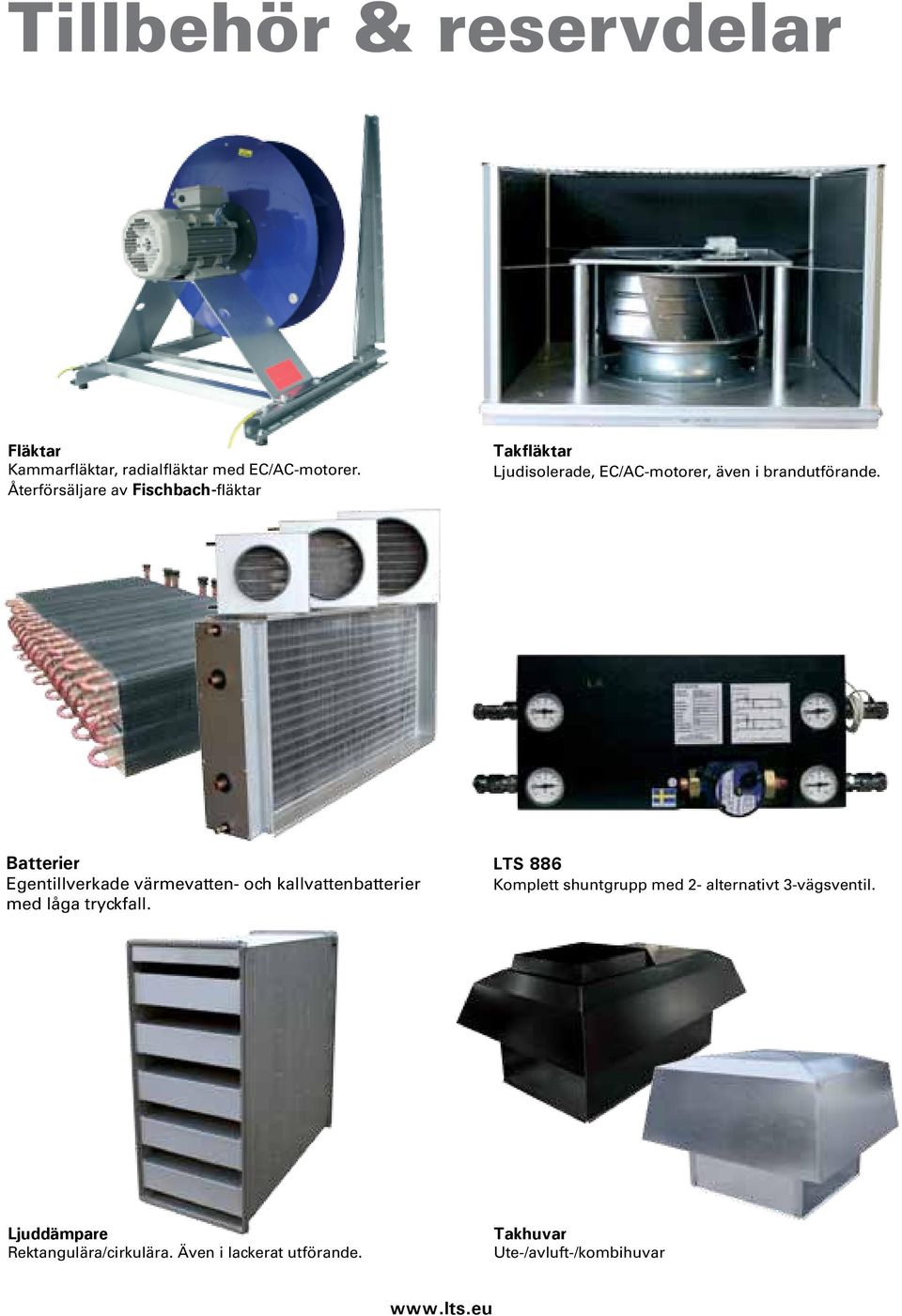

17 Tillbehör & reservdelar Fläktar Kammarfläktar, radialfläktar med EC/AC-motorer. Återförsäljare av Fischbach-fläktar Takfläktar Ljudisolerade, EC/AC-motorer, även i brandutförande. Batterier Egentillverkade värmevatten- och kallvattenbatterier med låga tryckfall. LTS 886 Komplett shuntgrupp med 2- alternativt 3-vägsventil. Ljuddämpare Rektangulära/cirkulära. Även i lackerat utförande. Takhuvar Ute-/avluft-/kombihuvar

18 Välkommen till oss på LTS! : Robert Janik Försäljning Stockholm/Uppsala Tel: +46(0) Mobil:+46(0) Fax:+46(0) roja@lts.eu 2: Jan Mellström Försäljning Södra och östra Sverige Tel: +46(0) Mobil: +46(0) jame@lts.eu 3: Lisa Sterling Kölnäs Ekonomi Tel: +46(0) list@lts.eu 4: David Ahlkvist Försäljning Mellan- och norra Sverige Tel: +46(0) Mobil: +46(0) daah@lts.eu 5: Carl Nyberg Försäljning Stockholm Tel: Fax: cany@lts.eu 6. Anders Rosenkvist Försäljning Göteborg Tel: +46(0) anro@lts.eu 7: Patrik Welander Teknisk support / Innesäljare Tel: +46(0) pawe@lts.eu 8: Niklas Linnå Konstruktion Tel: +46(0) nili@lts.eu

19 Huvudkontor LTS Products AB Box 4, Söderköping Plåtgatan 1, Söderköping 9: Stefan Tjernström Inköp Tel: +46(0) sttj@lts.eu 10: John Sterling VD / Försäljning Tel: jost@lts.eu 11: Christopher Lindholm Teknisk support/order Tel: +46(0) chli@lts.eu 12. Enzo 2. Göteborg Göteborg Anders Rosenkvist , anro@lts.eu 3. Stockholm Carl Nyberg , cany@lts.eu 4. Finland Helsingfors Tommy Viherkoski tommy.viherkoski@kryotherm.fi 5. Norge, Moss Terje Michelsen tm@kvt.no, 6. Norge, Bergen Ole Haugstad, oh@kvt.no Danmark, Hørning Christian Rothmann, cro@venti.dk

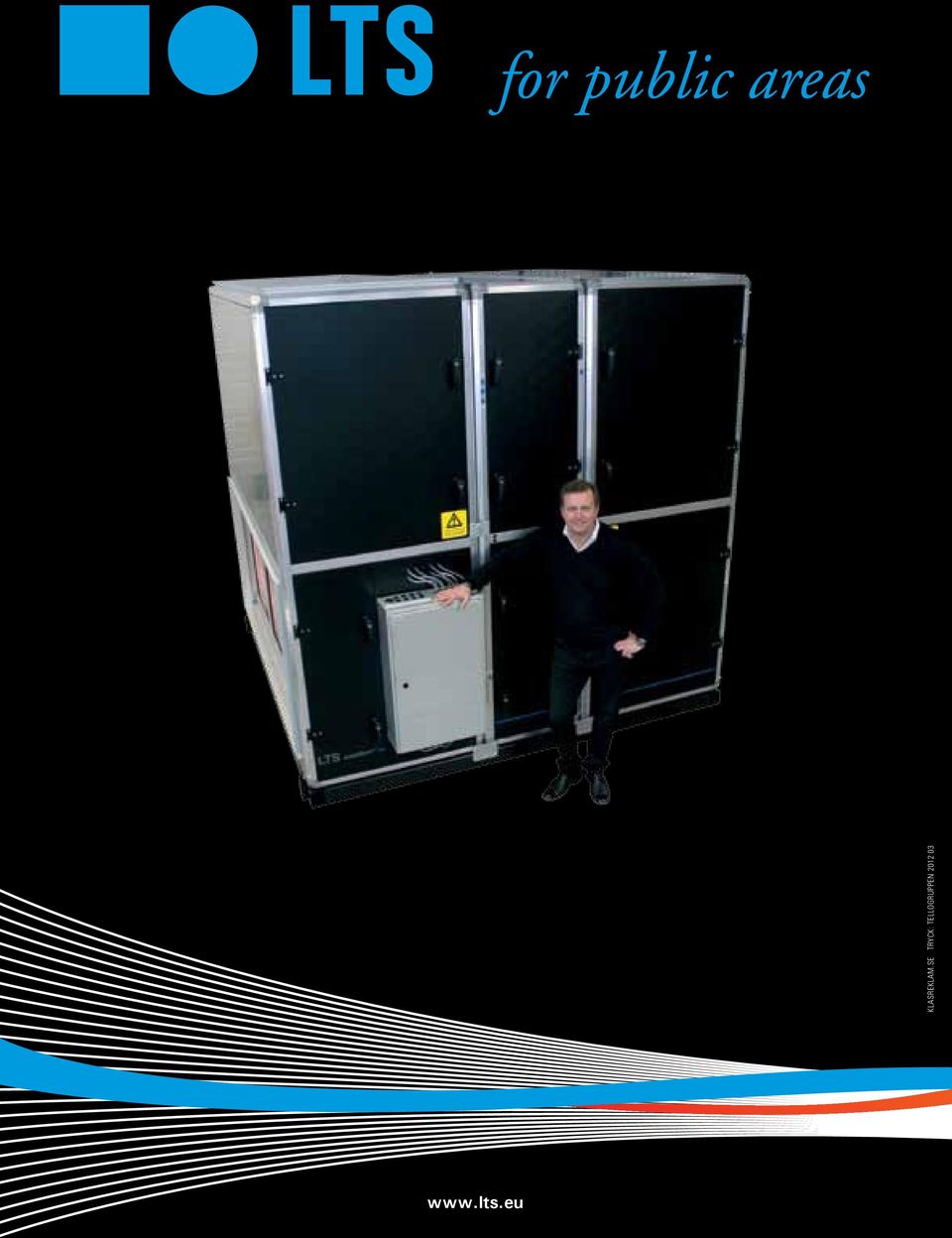

20 KLASREKLAM.SE TRYCK: TELLOGRUPPEN
