4 4 BOCKNING Bockning Kantbockning är en metod för att bocka plåt. Den följer direkt på skärningen i bearbetningskedjan. Arbetsstycket placeras på ett underverktyg med V-formad öppning. Ett kilformat verktyg (kniven) pressar in arbetsstycket i V-öppningen och bockar det på så sätt till önskad vinkel.

5 BOCKNING 5 Prägling Vid prägling pressar kniven in arbetsstycket i matrisen med ett tryck som är upp till fyra gånger större än vid luftbockning. Eftersom kniv och matris har samma vinkel sker en «utprägling» av arbetsstycket. Som formningsmetod ger prägling mycket stor vinkelnoggrannhet. Olika plåttjocklekar och återfjädring hos materialet utjämnas genom ren bockningskraft. Kantpressarna från Bystronic genererar därvid ett ytterst exakt tryck. Det innebär att präglingsmetoden håller högsta kvalitet. Dessutom kan man vid prägling uppnå mindre radier och skänklar än vid Luftbockning luftbockning. Vid luft- eller fribockning pressar öververktyget in arbetsstycket i underverktygets dynöppning, men inte ända till matrisbotten. Det innebär att arbetsstycket under hela bockningsprocessen bara vilar på underverktygets båda dynkanter. Bockningsvinkeln avgörs av hur djupt öververktyget pressas in i matrisen. Med luftbockning går det att bocka olika vinklar utan verktygsbyte. Dynamisk bombering Precision På kantpressarna i Xpert-serien använder Bystronic sedan Precisionen är det viktigaste länge dynamisk bombering. Detta unika kompenseringssystem anpassar automatiskt den nedre maskinbäddens bågform under bockningen. Med den senaste generationens dynamiska hos en kantpress. Små avvikelser från den önskade bockningsvinkeln går av bombering utförs denna korrigering i realtid och med den allra fysikaliska skäl inte att undvika. modernaste sensortekniken. På så vis uppnås exakta och konstanta Bockningsvinkeln blir bockningsresultat, och det även vid bockningsdetaljer då antingen i princip inexakt, som är över tre meter långa. eller så får den variera över exakt förser toppmodern hela bockningslängden. Vid sensorteknik kantpressens luftbockning utjämnar kompenseringssystemen styrning med all nödvändig dessa fel. information. Där utvärderas Bystronic använder den unika dessa data och omvandlas metoden med hydraulisk-dynamisk med hjälp av automatiska bombering i sina kant- korrigeringar till en intelligent pressar: Kniven och matrisen bockningsprocess. ges då en specifik bågform, Crowning 4 och på så vis utjämnas den deformering som uppstår under bockningsprocessen. Avgörande är dessutom hur arbetsstycket uppför sig under bockningen. För att bockningsresultatet ska bli

6 6 BOCKNING Behov och lösningar Bystronic kan erbjuda marknadens största sortiment av kantpressar. Alla modeller har unika fördelar: Hög till mycket hög positionerings- och vinkelnoggrannhet Hög till mycket hög flexibilitet, som framförallt kommer till pass vid tillverkning av enstaka detaljer, småserier och komplexa jobb Stort urval av bockningsverktyg Enkel programmering på maskinen och toppmodern CAD/CAM-programvara Underlättar för maskinoperatören med bockningshjälp, anslagssystem och visuella funktioner Maskin Plåttjocklekar Presskraft Bockningslängd Tillåtna tillverkningstoleranser Typiskt materialområde liten stor Xpert 40 0,5 1,5 mm 40 t 1030 mm Xpert ,5 8 mm t mm Xpert mm t mm Xpert Tandem 1,5 15 mm t mm Xact Smart 1,5 8 mm t mm Xcite 80 E 0,5 3 mm 80 t 2050 mm Det är inte säkert att alla produkter i broschyren säljs i alla länder.

7 BOCKNING 7 Detaljgeometrier Enkel Medel Komplex Xpert 40 Xpert Xpert Xpert Tandem Xact Smart Xcite 80 E Optimalt användningsområde Plåttjocklekar Våra kundföretag rapporterar att de brukar arbeta i detta typiska materialområde med denna maskinmodell. De exakta värdena hittar du i tabellen (sidan 6). Processhastighet Utökat prestandaområde med utrustningsalternativ som till exempel Highspeed-paketet, Fast Bend +, Energy Saver

8 8 BOCKNING Xpert 40 Den kompakta speed-maskinen för billiga smådetaljer Kundnytta Maximal processhastighet tack vare snabb acceleration hos den övre verktygshållaren och de bakre anslagen Idealisk vid platsbrist och fluktuerande kapacitet: på mindre än fem minuter kan maskinen installeras mobilt och tas i drift Processtyrd drivenhet sänker strömförbrukningen med upp till 30 procent och minskar slitaget Flexibelt verktygsval och presskraft på upp till 40 ton öppnar upp ett brett användningsspektrum Hög manöverkomfort tack vare ergonomisk design och individuellt anpassningsbar arbetsmiljö

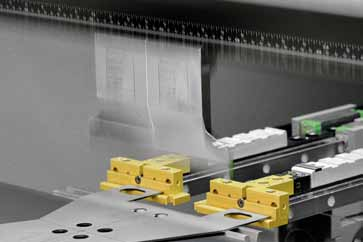

9 BOCKNING 9 1 Maximal processhastighet 2 Individuellt anpassningsbar arbetsmiljö 3 Säkerhetssystemet Fast Bend E 4 Optisk slagutlösning 5 Justerbar bildskärm Xpert 40 Presskraft Bockningslängd Verktygsutrymme Standardslaglängd Max. snabbgångshastighet Max. arbetshastighet 40 t 1030 mm 570 mm 200 mm 300 mm/s 25 mm/s

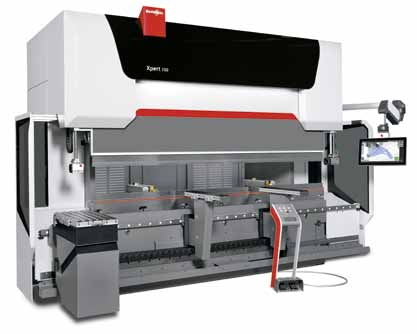

10 10 BOCKNING Xpert Maskin i premiumklassen med maximal flexibilitet Kundnytta Tack vare sina realtidskompenseringssystem har Xpert en mycket hög repeternoggrannhet, oberoende av operatörens förkunskaper Tack vare den troligtvis mest omfattande och utökningsbara material- och verktygsdatabasen i världen kan vitt skilda verktygssystem användas vid konstant vinkel- och vinkelbenskvalitet Förstklassiga bockningsresultat tack vare Pressure Reference-teknik med helautomatisk, dynamisk bombering Olika utrustningspaket garanterar en flexibel maskinspecifikation som kan anpassas för varje kund Tryck bara på knappen så får du ett perfekt bockningsresultat, oberoende av operatörens förkunskaper Full överförbarhet från CAD/CAM: från 3D-datafilen till den färdiga 3D-detaljen krävs det bara sex musklickningar

11 BOCKNING 11 Crowning Dynamisk-hydraulisk bombering 2 Intelligent säkerhetssystem 3 Optisk styrning av bockningsprocessen 4 Tablet Control 5 Bockningshjälp 6 Vinkelmätsystem med automatisk korrigering 7 PartID (detaljidentifikation) Xpert 60, 100, 150, 200, 250, 320, 400, 500, 650, 800, 1000 Presskraft Bockningslängd Verktygsutrymme Standardslaglängd Max. snabbgångshastighet Max. arbetshastighet t mm mm mm 220 mm/s 20 mm/s

12 12 BOCKNING Xact Smart Det snabba steget in i bockningstekniken Kundnytta Xact Smart med schweizisk kvalitet till attraktiva villkor Intuitiv manövrering gör det möjligt att snabbt komma igång med bockningstekniken Investera i kunnande: Fördelarna för dig är Bystronics mångåriga erfarenhet av spjutspetsteknik inom plåtbearbetning Investera i smidiga processer: Fördelarna för dig är Bystronics programvarulösningar som integrerar Xact Smart på ett optimalt sätt Bli en tillverkare i världsklass: Du växer långsiktigt med en pålitlig affärspartner som tillhandahåller en omfattande tjänsteportfölj med allt från offert till transport

13 BOCKNING 13 1 Intuitiv manöverpanel 2 LED-belysning i arbetsområdet 3 Bakre anslag med 4-axlar 4 Hydraulisk fastspänning av verktyg 5 Lasersäkerhetssystem Xact Smart* Presskraft Bockningslängd Verktygsutrymme Standardslaglängd Max. snabbgångshastighet Max. arbetshastighet t mm mm mm 140 mm/s 10 mm/s * Xact Smart 50, 100, 160, 225, 300

14 14 BOCKNING Xcite 80 E Elektrisk kantpress, som arbetar snabbt och tillförlitligt till låg kostnad Kundnytta Fler detaljer och order kan slutföras per tidsenhet än med jämförbara kantpressar. Detta bland annat tack vare moderna drivsystem, hydraulisk snabbinfästning, flexibelt och snabbt bakre anslagssystem samt enkel manövrering Drivsystemet Force Dynamic Drive (FDD) sörjer för hastighet, kraft och ett jämnt presstryck över hela bockningslängden och garanterar att den övre och nedre maskinbädden praktiskt taget inte böjs alls. Order kan slutföras snabbt och med jämn, hög kvalitet Xcite har hög kvalitet och lång livslängd. Formexakta delar kan levereras punktligt tack vare tillförlitlig orderhantering Detaljer kan produceras till en låg kostnad. Det råder ingen tvekan om att Xcite är prisvärd både vad gäller köp och underhåll Xcite är mångsidig. Optimerad för order med små och smala detaljer, men bockar även tjocka detaljer och bearbetar större serier extremt snabbt

15 BOCKNING 15 1 Bockningslinjelaser 2 Maskinstyrenhet 3 PartID (detaljidentifikation) 4 Bakre anslag med 5-axlar 5 LED-belysning i arbetsområdet 6 Tablet Control Xcite 80 E Presskraft Bockningslängd Verktygsutrymme Standardslaglängd Max. snabbgångshastighet Max. arbetshastighet 80 t 2050 mm 550 mm 170 mm 150 mm/s 25 mm/s

16 Information about: Bystar 3015 ByAutonom 3015 BySprint Fiber 3015 All machines are running. 16 BOCKNING De viktigaste tillvalen Energy Saver Fast Bend+ Sparar 20 procent av tiden jämfört med de vanligaste säkerhetssystemen Bockningslinjelaser Placera bockningsdetaljer snabbt och enkelt LAMS Mäter och korrigerar vinkeln under bockningsprocessen Energy Saver Sänker maskinens energiförbrukning med uppemot OPC Interface Optisk styrning av bockningsprocessen Med världens snabbaste 60 procent bockningsprocesstyrning Maskinen alstrar mindre buller och spillvärme kommer användaren snabbt och säkert fram till den perfekta detaljen PLC External software Statistics Messenger LED-belysning i arbetsområdet Möjliggör utvärdering av maskin- och driftdata OPC-gränssnitt Lyser upp arbetsområdet perfekt och drar minimalt med energi

17 BOCKNING 17 Talstyrning Utför alla viktiga funktioner med talstyrning Condition Messenger Tablet Control Utför korrigeringar av bockningsprocessen enkelt på plattan PartID (detaljidentifikation) Ger tillverkningsdetaljen en identitet Observer Förebyggande funktionskontroll av maskinen Webbaserad fjärrövervakning för platsoberoende kontroll av maskinens tillstånd.

18 18 BOCKNING De viktigaste tillvalen Flexibla system för bakre anslag Dubbelt så hög axelhastighet går att använda som med vanliga bakre anslag Tandemdrift Hydraulisk bockningshjälp Hydraulisk snabbfastspänning Optisk slagutlösning Underlättar bockning av Utlöser kantpressens slag detaljer med stor yta, hög vikt eller långa skänklar Skonsam hantering av känsliga material som exempelvis rostfritt stål Maximal flexibilitet för bearbetning av allt från små till mycket långa bockningsdetaljer Automatisk fastspänning av med hjälp av en lätt fotrörelse öververktyget förkortar ställtiden med mer än 20 procent Robotgränssnitt Gränssnitt för robotar från olika tillverkare

19 BOCKNING 19 Tillval Kundnytta Kantpress Öka effektiviteten Sänk kostnaderna Förenkla processerna Håll dig informerad Xpert Xpert 40 Xcite 80 E Xact Smart Fast Bend + Fast Bend E Fast Bend S LAMS Energy Saver Optisk styrning av bockningsprocessen Optisk slagutlösning Talstyrning Tablet Control PartID (detaljidentifikation) Bockningslinjelaser LED-belysning i arbetsområdet OPC-gränssnitt Condition Messenger Observer Flexibla system för bakre anslag Dynamisk-hydraulisk bockningshjälp Hydraulisk snabbfastspänning Verktygsöppning på manöverpanelen Tandemdrift Robotgränssnitt Större verktygsutrymme, slaglängd och gapdjup Streckkodsläsare Fjärrdiagnos Standard Tillval
