LASERBEARBETNING AV RÖR

Transkript

1

2

3 4 5 Bilindustrin Järnvägsindustrin Petrokemi Rymdindustrin Byggbranschen Nyttofordon Jordbruksmaskiner Obegränsade tillämpningsområden Användningsområdena för bearbetade rör och profiler är många. Bilbranschen, möbeldesign, arkitektbranschen, den petrokemiska industrin och nyttofordonsbranschen inräknat. I många branscher erbjuder den laserstödda bearbetningen av rör och profiler ett nästintill obegränsat tillverkningsspektrum för komponenter och dessutom unika utformningsmöjligheter.

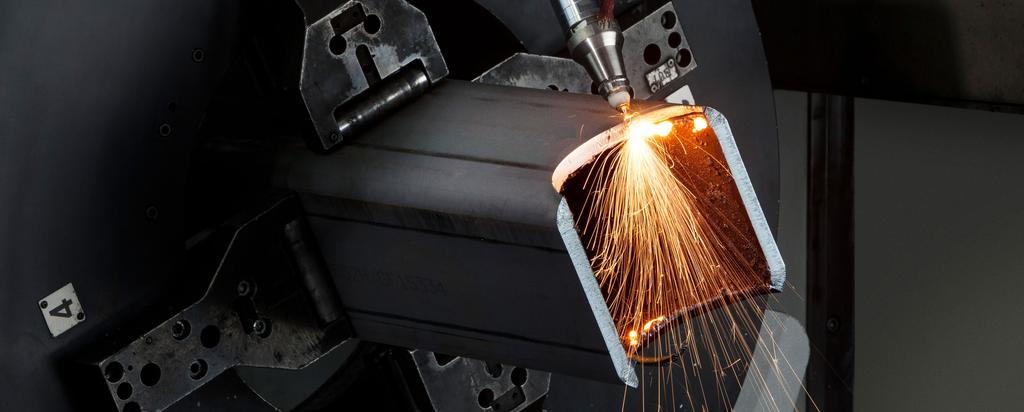

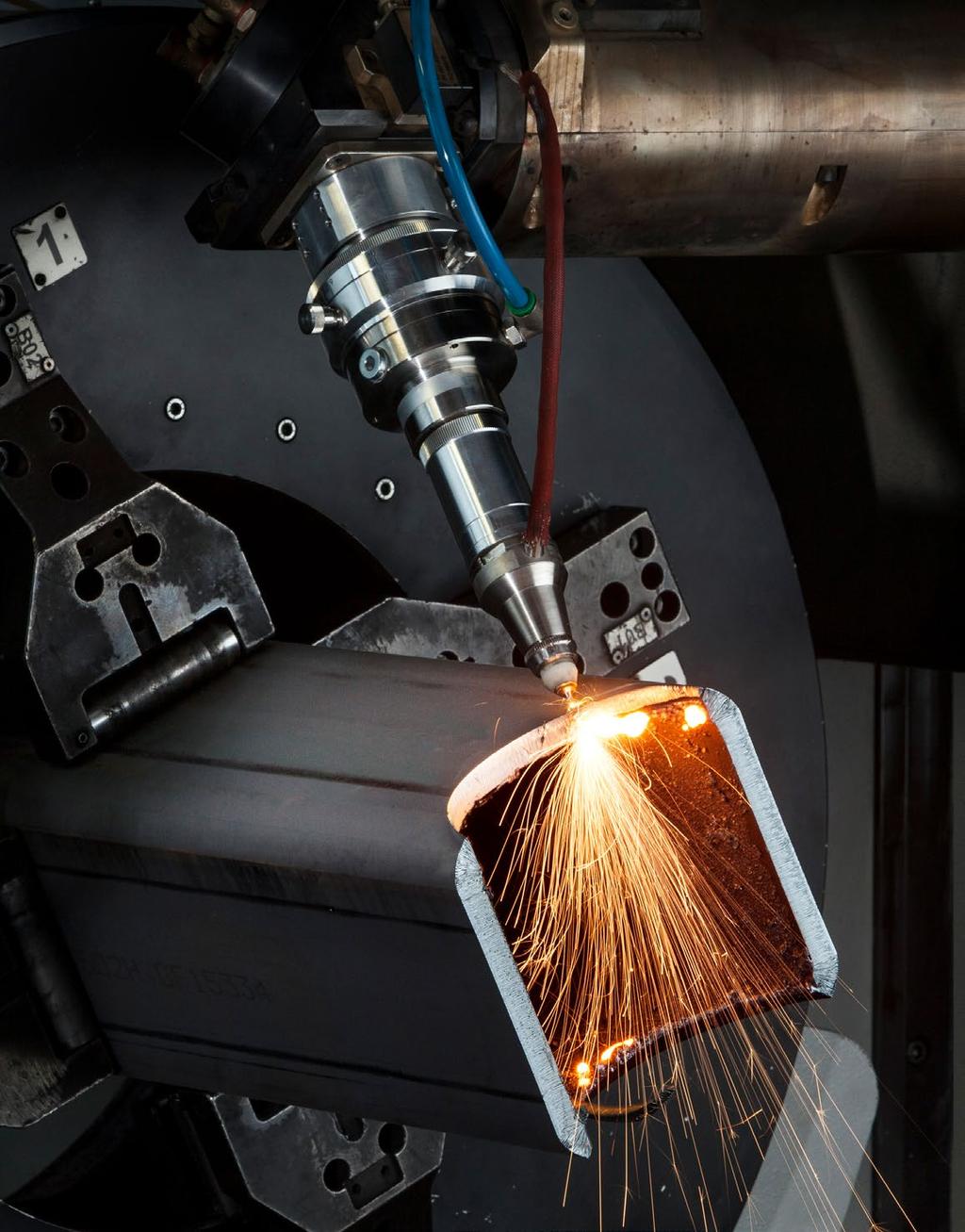

4 6 7 Vår samlade erfarenhet står till ert förfogande Satsa på en produktionslösning som uppfyller dina krav både idag och imorgon. Våra specialister ger dig gärna råd kring det mångsidiga sortimentet inom rör- och profilbearbetning. Oavsett om du bestämmer dig för ny tillverkningsteknik eller vill komplettera ett befintligt system för rör- och profilbearbetning med ytterligare en anläggning, tar vi tillsammans med dig fram en optimal lösning. Med vår sakkunskap inom metallbearbetning och laserskärning är vi en tillförlitlig teknik- och servicepartner. Alla typer av rör- och profilbearbetning 2D- och 3D-bearbetning: Valet mellan 2D- och 3D-laserskärningsteknik öppnar upp för individuell och exakt skärning av arbetsstycken i en mängd olika varianter: Rör i runda, kvadratiska och rektangulära former liksom profiler med olika öppna tvärsnitt (t.ex. H-, L-, T- och U-tvärsnitt). 3D-tekniken gör det möjligt att skära såväl raka som sneda kanter på upp till 45 grader. Dessa variationsmöjligheter ersätter komplicerad och kostsam fräsning, borrning, stansning eller sågning. Bystronic Bystronic är en av världens ledande leverantörer av kvalitetslösningar för plåtbearbetning. Vi fokuserar särskilt på automatisering av alla material- och dataflöden inom skärnings- och bockningsprocesserna. I vårt sortiment finns laserskärningssystem för platt-, rör- och profilbearbetning, kantpressning samt tillhörande automations- och programvarulösningar. Erbjudandet kompletteras med ett brett utbud av olika tjänster.

5 8 9 Lösningar Med diametrar på mellan 12 och 610 millimeter och rör- och profillängder på upp till 14 meter erbjuder våra systemlösningar det största urvalet för flexibel tillverkning av små och stora serier.

6 10 11 ByTube 130 Den ultimata lasertekniken för rörbearbetning Kundnytta Större vinst per detalj: Låga driftkostnader och underhållskrav vid användning av den senaste fiberlasertekniken från Bystronic Breda användningsområden för alla metallmaterial med diametrar på 10 till 130 millimeter och arbetsstycken med längder på upp till 8,5 meter Intelligent materialhantering: Snabb lastning och avlastning skapar hög produktivitet och ökad vinst Hög lastkapacitet(17 kg/m) i kombination med marknadens högsta dynamik tack vare en innovativ, redundant axel (Quick Cut) En kompakt förvaringsyta och individuell konfiguration möjliggör anpassning till kundens produktionsbehov och optimerar materialflödet Lätthanterad och transparent processtyrning med intuitivt ByVision Tube-användargränssnitt och helautomatisk arbetsflödeshantering för alla tillämpningar inom prestandaområdet By Tube 130 Dimensioner för rör och profiltvärsnitt mm mm Max. rörvikt 17 kg/m Möjliga inmatningslängder 6,5 8,5 m Möjliga utmatningslängder m Tvärsnitt Antal chuckar 2 Antal styrda axlar 6 Max. linjär chuckhastighet Skärhuvud 200 m/min 2D

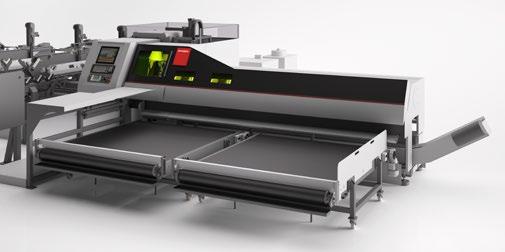

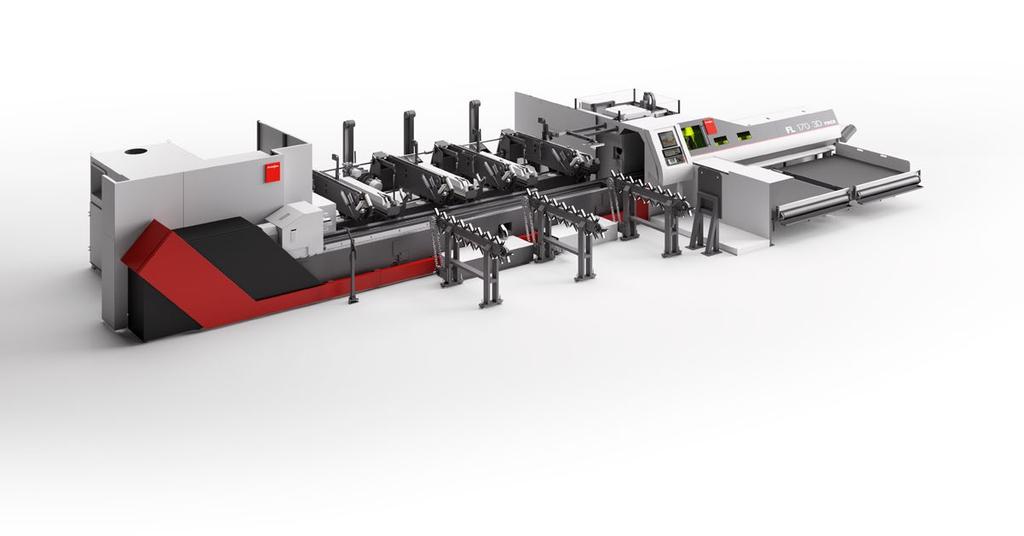

7 Automatiskt inmatningssystem 2 Skärområde 3 Automatiskt utmatningssystem 1 Modellversion M2 Fiberlasern för snabba och mångsidiga tillämpningar 2 3 Kundnytta Koncentrerad teknik: Skärsystemet kombinerar fiberlaserteknikens unika fördelar med 3D-skärningens mångsidighet Brett användningsområde för skärning av stål, rostfritt stål, aluminium och icke-järnmetaller med en diameter på 12 till 168 millimeter och arbetsstycken med en längd på upp till 8,5 meter, samt möjlighet till öppen profilbearbetning Större vinst per detalj: Snabba skärprocesser med jämförelsevis låga driftkostnader och underhållskrav Fasningar och vinklar: 3D-tekniken gör det möjligt att skära såväl raka som sneda kanter på upp till 45 grader. Den här flexibiliteten ersätter komplicerad och kostsam fräsning, borrning, stansning eller sågning Dimensioner för rör och profiltvärsnitt Max. rörvikt Möjliga inmatningslängder Möjliga utmatningslängder Tvärsnitt FL mm mm 25 kg/m 6,5 8,5 m 2 6 m Antal chuckar 2 Antal styrda axlar 21 Max. linjär chuckhastighet Skärhuvud 150 m/min 2D 3D

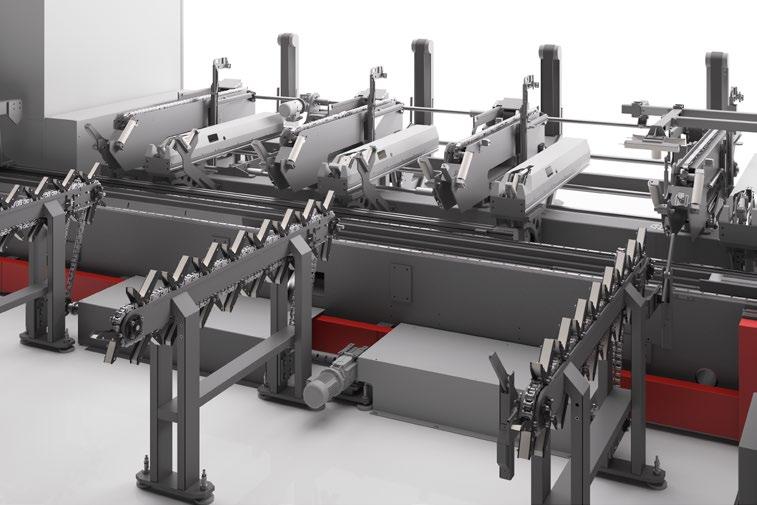

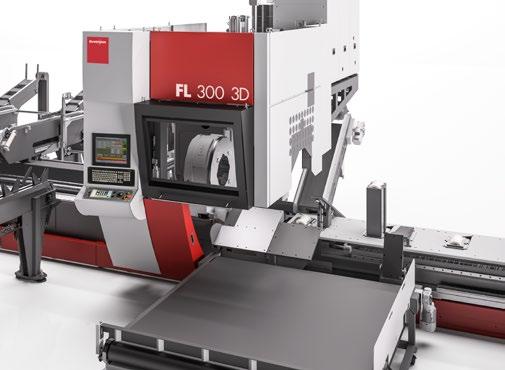

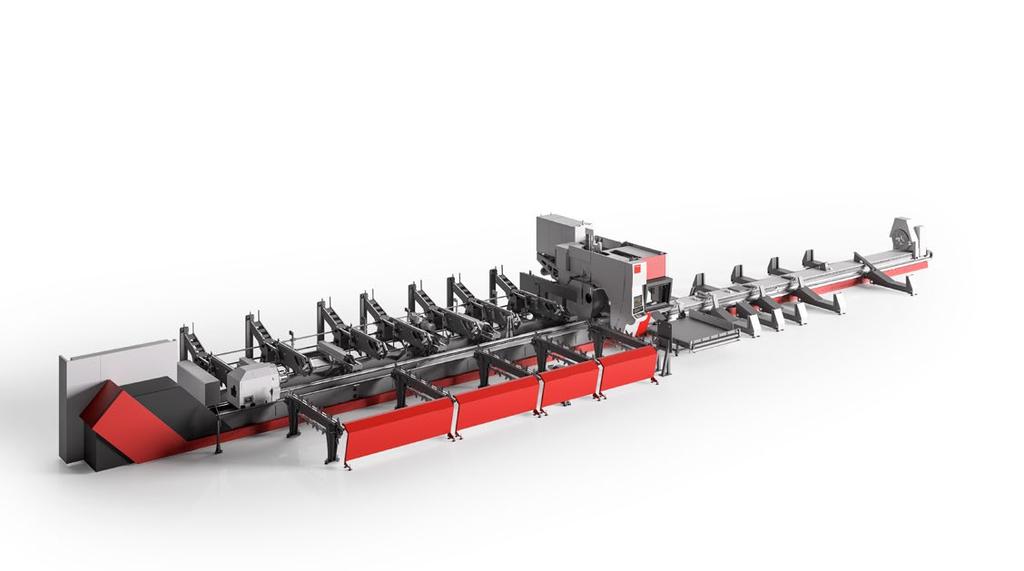

8 Automatiskt utmatningssystem med en tredje chuck 2 Automatiskt matningssystem 3 Skärenhet 1 Modellversion M3 Rörlaser för maximala krav på produktivitet och flexibilitet 2 3 Kundnytta Suverän skärkvalitet även i mycket tjocka material: CO2-lasertekniken ger riktigt fina skärkanter och lämnar inte mycket räfflor. Dessutom gör 3D-tekniken det möjligt att skära såväl rätvinkliga kanter som vinklade kanter på upp till 45 grader. Den här flexibiliteten ersätter komplicerad och kostsam fräsning, borrning, stansning eller sågning Brett användningsområde: Det går att skära stål, rostfritt stål och aluminium med en diameter mellan 20 och 305 millimeter och arbetsstycken med en längd på upp till 12,5 meter Flexibel matning från buntmatningsmagasin eller kedjematningssystem för öppna profiler. Påföljande precisionsfixering av rör och profiler för exakt bearbetning För längre arbetsstycken har utmatningssystemet styrda axlar för att fixera godtyckliga rör och profiler under bearbetningen FL 300 Dimensioner för rör och profiltvärsnitt mm mm Max. rörvikt 60 kg/m Möjliga inmatningslängder 6,5 12,5 m Möjliga utmatningslängder 2 12 m Tvärsnitt Antal chuckar 2 3 Antal styrda axlar 29 Max. linjär chuckhastighet Skärhuvud 130 m/min 2D 3D

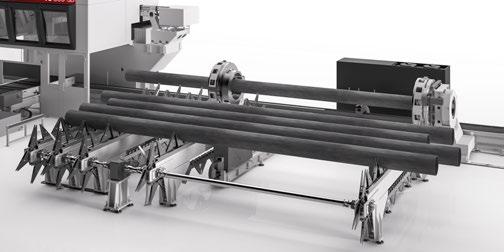

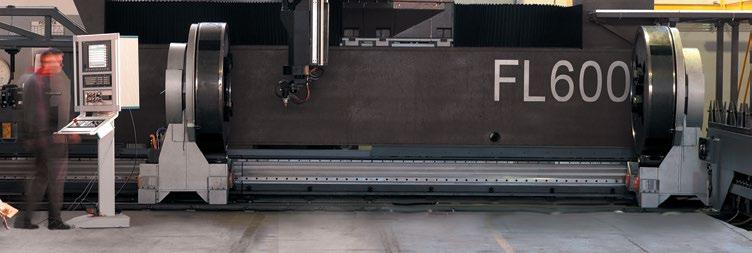

9 Det tredimensionella Spherasystemet för hög dynamik 2 Automatiskt utmatningssystem med kedjor 3 Generöst tilltagen in- och utmatningsportal rörliga chuckar med flytande system (FMS ) 5 Optimering av lastning och avlastning garanterar hög produktivitet. 4 2 Modellversion M4 Högsta flexibilitet för rör och profiler i XXL-format Kundnytta Inga gränser för diameter och format: Modellversionen M4 omfattar bearbetningsanläggningar för rör och profiler med en ytterdiameter på upp till 610 millimeter och en maximal längd på upp till 14 meter Suverän skärkvalitet även i mycket tjocka material: CO2-lasertekniken ger riktigt fina skärkanter och lämnar inte mycket räfflor. De skurna arbetsstyckena kan därmed gå vidare till nästa bearbetningssteg direkt, utan att det krävs någon efterbearbetning Mångsidig 3D-teknik: Med 3D-skärhuvudet går det att skära rätvinkligt och diagonalt upp till 45 grader. Den här flexibiliteten ersätter komplicerad och kostsam fräsning, borrning, stansning eller sågning Mycket dynamisk: Hjärtat i modellversion M4 utgörs av det tredimensionella systemet Sphera. Med det blir bearbetning i alla positioner möjlig med hög dynamik Kortare ställtider: Bearbetning av olika diametrar och tvärsnitt utan verktygsbyte med hjälp av fyra självcentrerande chuckar som gör att arbetsstycket rör sig med precision längs bearbetningsaxeln Högsta precision även vid oregelbundna stora arbetsstycken: Under bearbetningen kompenserar de fyra självcentrerande chuckarnas flytande FMS-system för avvikelser i arbetsstycket 5 3 FL 400 FL 600 Dimensioner för rör och profiltvärsnitt mm mm Max mm Max mm Max. rörvikt 140 kg/m 290 kg/m Möjliga inmatningslängder upp till 14 m upp till 14 m Möjliga utmatningslängder upp till 14 m upp till 14 m Tvärsnitt Antal chuckar 4 4 Antal styrda axlar Förflyttning skärportal (X/Y/Z) 2000/1200/800 mm 2000/1500/980 mm Max. linjär chuckhastighet 70 m/min 60 m/min Skärhuvud 2D 3D 2D 3D

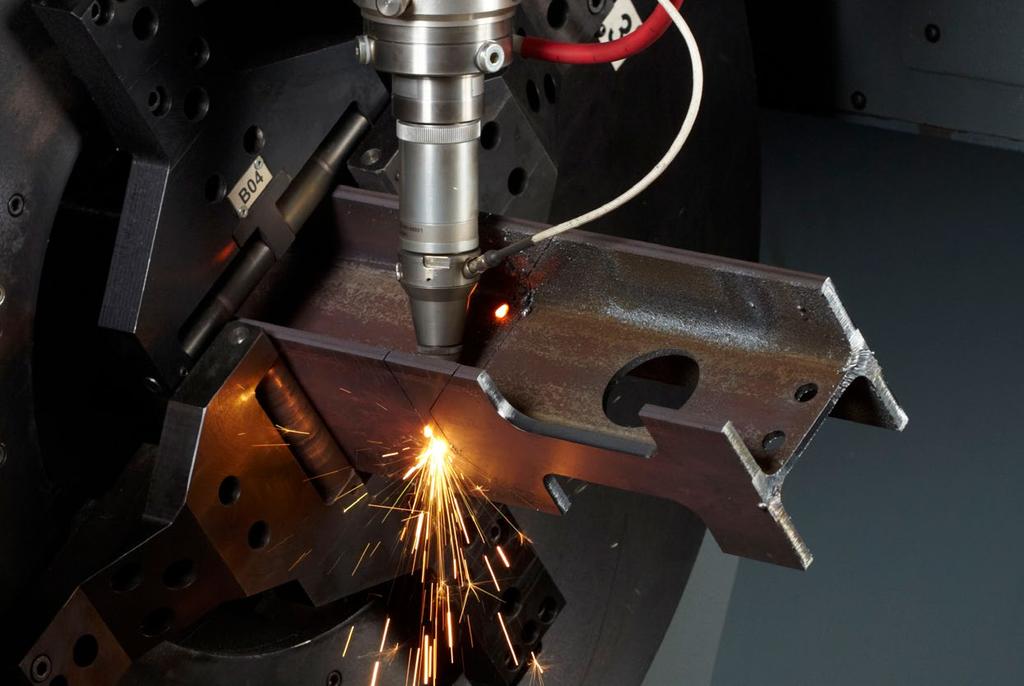

10 18 19 Maskintyp Fiberlaser Laserkälla Fiber 2000 Fiber 3000 By Tube 130 FL 170 CO2-laser Laser 3000 Laser 4000 CO2- och fiberlaserteknik Rätt skärteknik för varje behov. Beroende på material, önskad skärkvalitet och produktivitet väljer användaren mellan CO2-laserskärningssystem och fiberlaserskärningssystem. Fiberlasern klarar höga skärhastigheter i tunna material. Dessutom har den en låg strömförbrukning och kräver mindre underhåll. Den här laserteknikens särskilda egenskaper gör det möjligt att använda den till stål, rostfritt stål, aluminium och icke-järnmetaller såsom koppar och mässing. FL 300 FL 400 FL 600 CO2-lasern imponerar med sin höga skärkvalitet. Den används företrädesvis till medeltjocka och tjocka material. Skärkanterna som laserstrålen lämnar efter sig är fria från metallskägg och har endast mindre räfflor. De skurna arbetsstyckena kan därmed gå vidare till nästa bearbetningssteg direkt, utan att det krävs någon efterbearbetning.

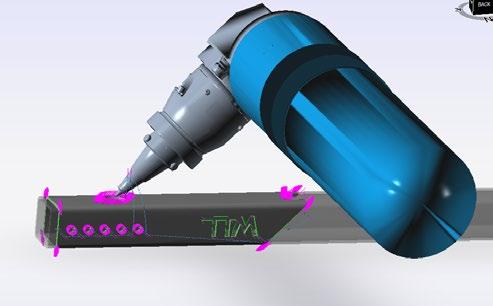

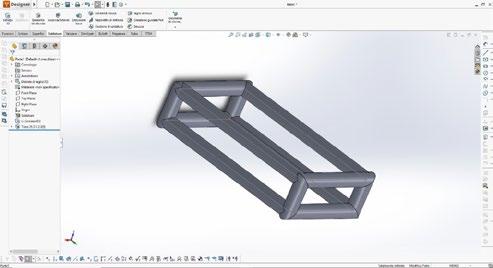

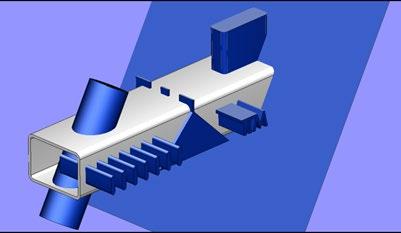

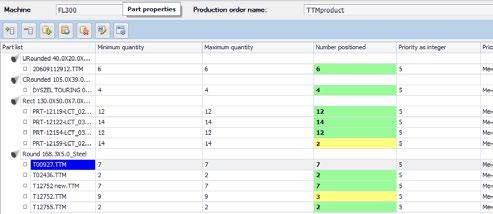

11 20 21 TTMaster TTMaster är CAD/CAM-lösningen för offline-programmeringen av rörskärningsanläggningar. Programvaran leder användaren genom hela programmeringsprocessen, från konstruktionen av delarna till utformningen av CNC-programmet. Programvaran består av tre moduler: 3D-design Teknikutveckling Produktionsstyrning Teknikutveckling Efter konstruktionen av arbetsstycket skapar programvaran automatiskt en passande skärprocess, genom att optimera bearbetningsordningen samt definierar rätt insticks- och införingslägen, de tekniska parametrarna och de ideala skärningsparametrarna för varje egenskap och bestämmer lutningen för skärhuvudet för vinkelsnitt. Programvaran vägleder användaren från 3D-modelleringen av arbetsstycket via planering av skärbanorna till den slutgiltiga processfilen. TTMaster förenklar produktionsstyrningen genom att planera skärdelarna optimalt på råmaterialet för att minska materialförbrukningen och skapa en effektivare styrning av hela produktionsprocessen. Produktionsstyrning När tekniken har fastställts för de enskilda delarna står TTMaster för en omfattande produktionsstyrning. I den här fasen tar nestningsmodulen över den optimerade kapslingen av arbetsstyckena på råmaterialet. Den viktigaste funktionen för denna tillämpning är ERP/MES-gränssnittet för industri D-design Med 3D-designmiljön blir det enkelt att konstruera rör och öppna profiler. Hål och andra utmärkande detaljer kan ritas ut med hjälp av parametriska ritningar och genomträngning av volymkroppar. TTMaster innehåller ett bibliotek av anpassningsbara tvärsnitt (runda rör, rektangelrör osv.) och de vanligaste tvärsnitten av rör och öppna profiler. Överblick över de viktigaste funktionerna: 3D-konstruktion av rör och öppna profiler Definiering av borrhål och bearbetning av valfria former genom extrudering av tvärsnitt ur dxf-filer Import av de viktigaste 3D-filformaten, såsom STEP, IGES och IFC TTDesigner Med tillvalet TTDesigner, en utökad CAD-komponent baserad på Solidworks, erbjuder TTMaster utöver det CAD-verktyg som finns i grundpaketet en ännu mer omfattande designmiljö. Tillvalskomponenten gör det möjligt för användare att använda Solidworks vid konstruktion och administration av komponentgeometri. Överblick över de viktigaste funktionerna: Importera och exportera alla vanliga filformat, utökningar och egenskapsfiler Administrering och bearbetning av 3D-volymkroppar med utökade funktioner som t.ex. lägga till eller ta bort material, anpassa vinklar, skapa mantellinjer Ritning, modifiering och komplettering av komponentgrupper och många fler funktioner, t.ex. sammanfogning av strukturdelar

12 22 Bystronic Collections LASER + AUTOMATION BENDING + AUTOMATION TUBE LASER SOFTWARE Bystronic Tools SERVICES + SUPPORT Laser Bending Waterjet bystronic.com DEU Verktygskatalog Det är inte säkert att alla produkter i broschyren säljs i alla länder. Detaljerna som visas i broschyren måste inte tillhöra standard utrustningen, utan kan vara tillval. Vissa av maskinens skyddskåpor kan på bilderna vara öppnade eller borttagna för att maskindetaljerna ska synas bättre. Med förbehåll för ändringar av vikt, utformning och utrustning. Tekniska data, se separata datablad. ISO-9001-certifiering Bystronic Media Center Foton Broschyrer Tekniska datablad Videor Bystronic-videor på Youtube
