1 UPPDRAG: STÅLPRODUKTER Konstruktion, bearbetning och efterbehandling

2

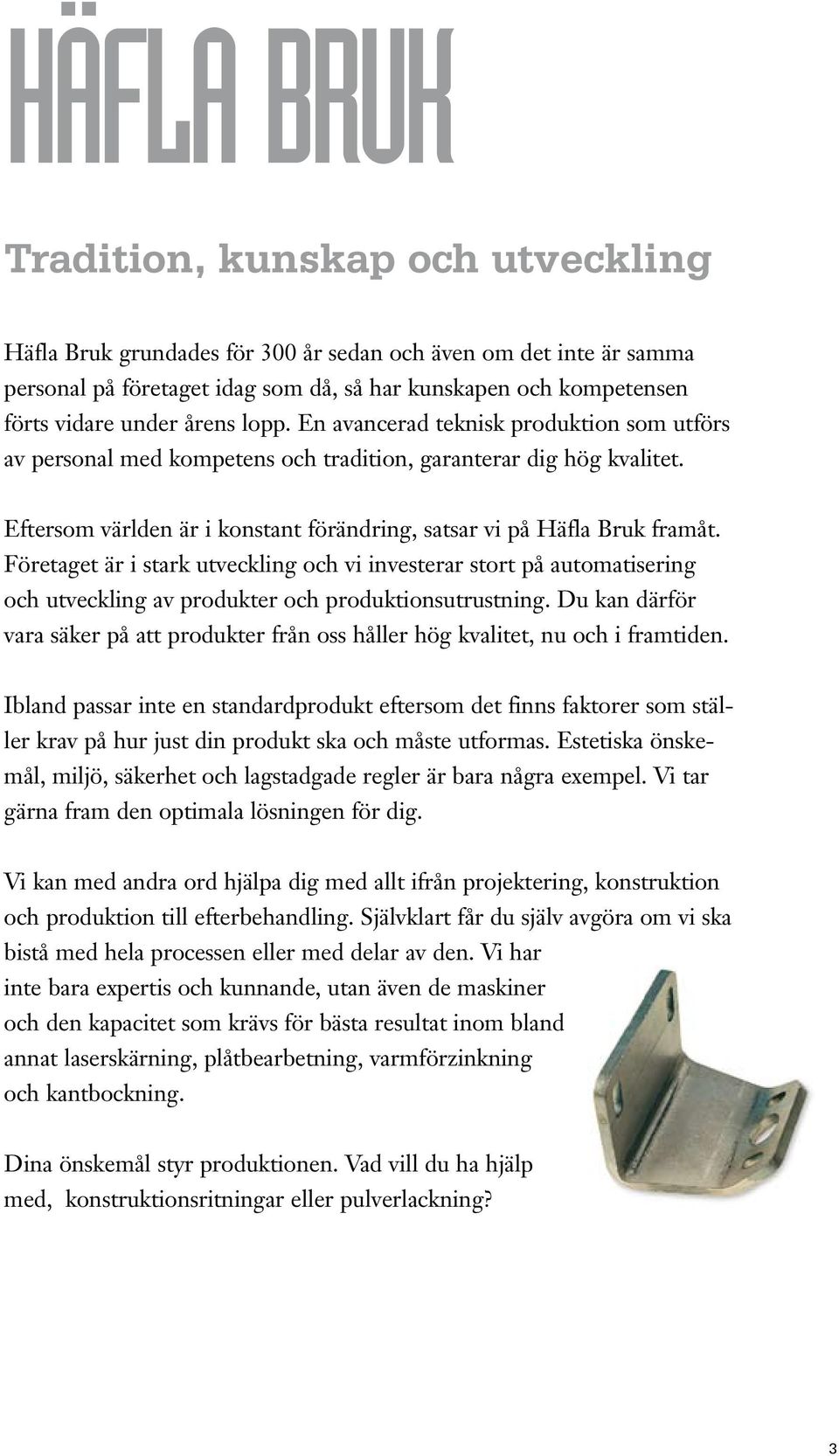

3 HÄFLA BRUK Tradition, kunskap och utveckling Häfla Bruk grundades för 300 år sedan och även om det inte är samma personal på företaget idag som då, så har kunskapen och kompetensen förts vidare under årens lopp. En avancerad teknisk produktion som utförs av personal med kompetens och tradition, garanterar dig hög kvalitet. Eftersom världen är i konstant förändring, satsar vi på Häfla Bruk framåt. Företaget är i stark utveckling och vi investerar stort på automatisering och utveckling av produkter och produktionsutrustning. Du kan därför vara säker på att produkter från oss håller hög kvalitet, nu och i framtiden. Ibland passar inte en standardprodukt eftersom det finns faktorer som ställer krav på hur just din produkt ska och måste utformas. Estetiska önskemål, miljö, säkerhet och lagstadgade regler är bara några exempel. Vi tar gärna fram den optimala lösningen för dig. Vi kan med andra ord hjälpa dig med allt ifrån projektering, konstruktion och produktion till efterbehandling. Självklart får du själv avgöra om vi ska bistå med hela processen eller med delar av den. Vi har inte bara expertis och kunnande, utan även de maskiner och den kapacitet som krävs för bästa resultat inom bland annat laserskärning, plåtbearbetning, varmförzinkning och kantbockning. Dina önskemål styr produktionen. Vad vill du ha hjälp med, konstruktionsritningar eller pulverlackning?

4 UPPDRAG: STÅLPRODUKTER Effektiv plåtbearbetning med bra service och korta leveranstider Häfla Bruk har under de senaste åren investerat i såväl nya lokaler som nya maskiner för effektiv plåtbearbetning. Våra resurser är stora och med den produktionskapacitet vi i dag besitter kan vi åta oss både stora och små uppdrag på lego-basis. Vi tar ansvar för hela, eller delar av din produktion. Från konstruktion till slutleverans av ytbehandlade produkter. Vi bearbetar det material vi får från dig, men vi har också ett stort eget lager av plåt och rör för att täcka ditt materialbehov.

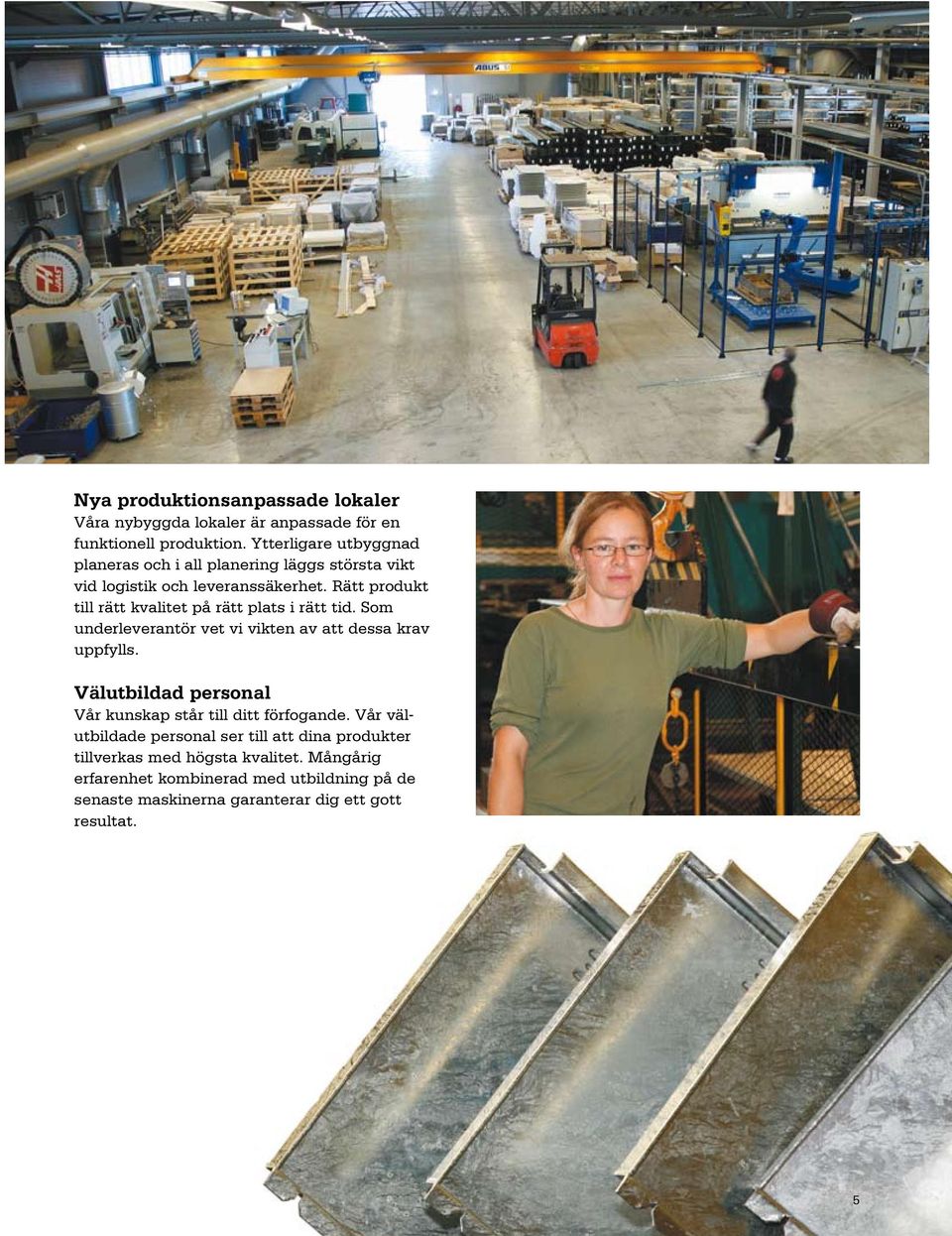

5 Nya produktionsanpassade lokaler Våra nybyggda lokaler är anpassade för en funktionell produktion. Ytterligare utbyggnad planeras och i all planering läggs största vikt vid logistik och leveranssäkerhet. Rätt produkt till rätt kvalitet på rätt plats i rätt tid. Som underleverantör vet vi vikten av att dessa krav uppfylls. Välutbildad personal Vår kunskap står till ditt förfogande. Vår välutbildade personal ser till att dina produkter tillverkas med högsta kvalitet. Mångårig erfarenhet kombinerad med utbildning på de senaste maskinerna garanterar dig ett gott resultat.

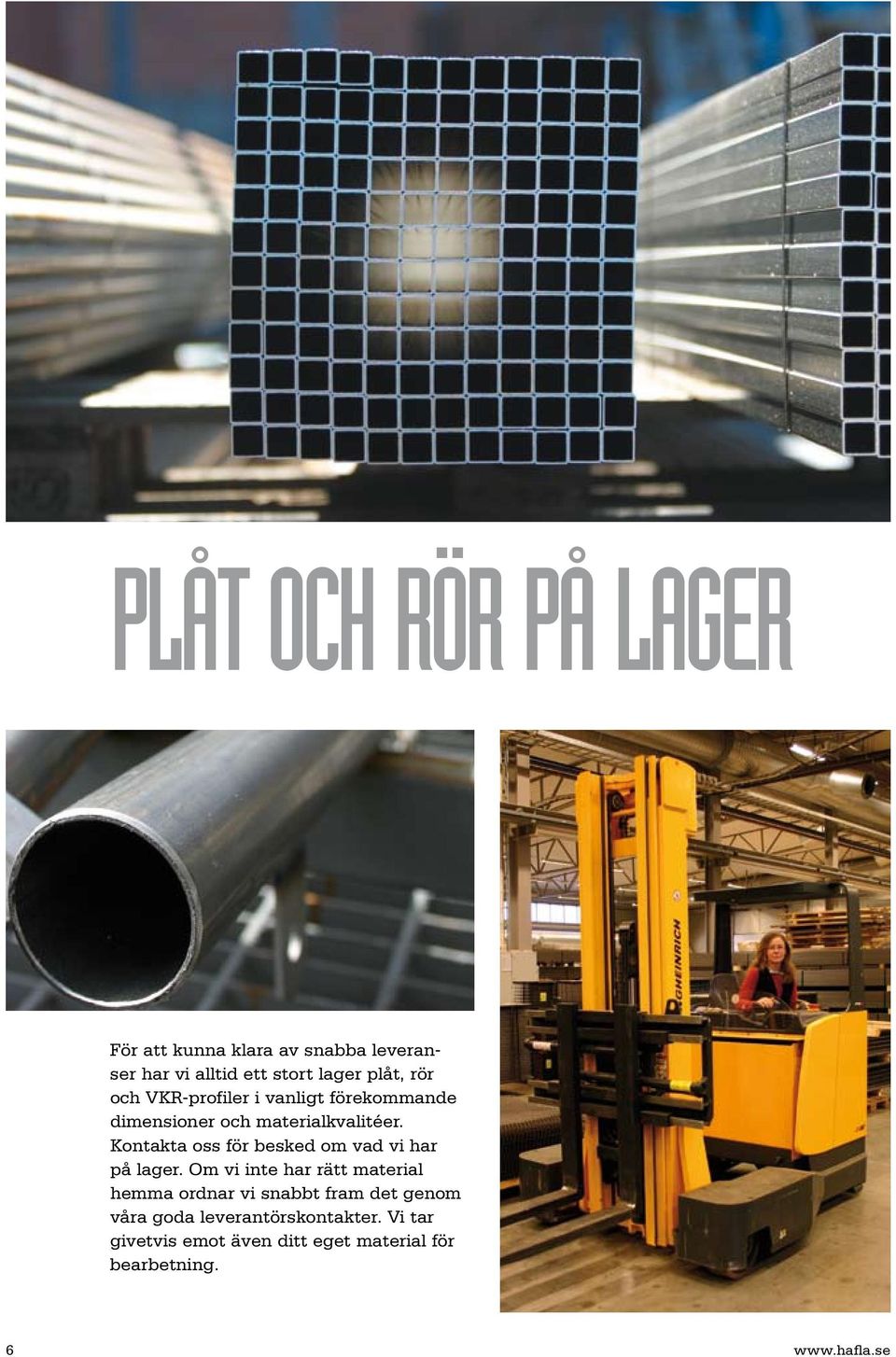

6 PLÅT OCH RÖR PÅ LAGER För att kunna klara av snabba leveranser har vi alltid ett stort lager plåt, rör och VKR-profiler i vanligt förekommande dimensioner och materialkvalitéer. Kontakta oss för besked om vad vi har på lager. Om vi inte har rätt material hemma ordnar vi snabbt fram det genom våra goda leverantörskontakter. Vi tar givetvis emot även ditt eget material för bearbetning.

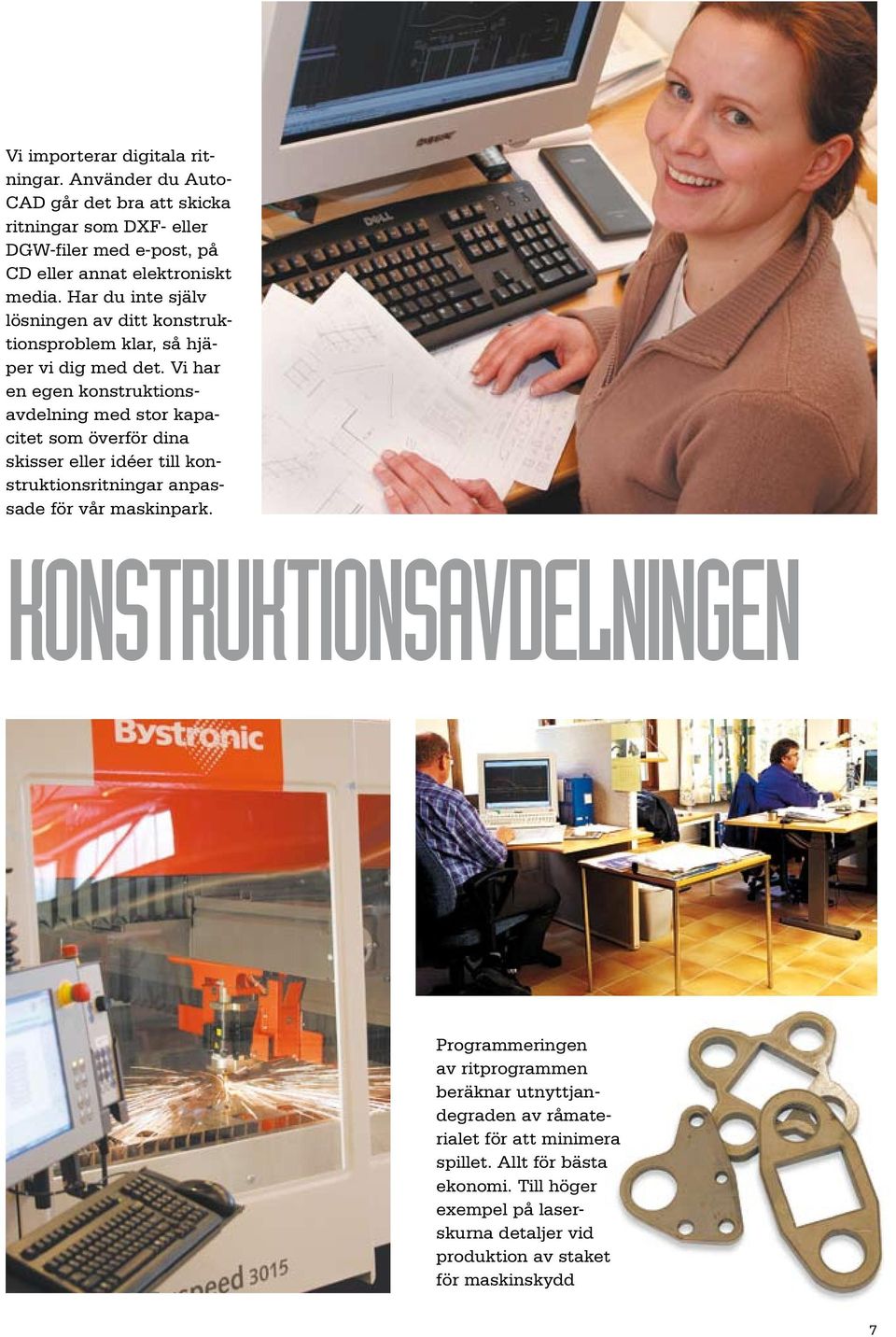

7 Vi importerar digitala ritningar. Använder du Auto- CAD går det bra att skicka ritningar som DXF- eller DGW-filer med e-post, på CD eller annat elektroniskt media. Har du inte själv lösningen av ditt konstruktionsproblem klar, så hjäper vi dig med det. Vi har en egen konstruktionsavdelning med stor kapacitet som överför dina skisser eller idéer till konstruktionsritningar anpassade för vår maskinpark. KONSTRUKTIONSAVDELNINGEN Programmeringen av ritprogrammen beräknar utnyttjandegraden av råmaterialet för att minimera spillet. Allt för bästa ekonomi. Till höger exempel på laserskurna detaljer vid produktion av staket för maskinskydd

8 Detaljer med hög precision och kvalitet Laserskärning är en teknik som klarar snabba omställningar och måttändringar och därför ger en stor flexibilitet i produktionen. Snitten är gradfria och detaljutformningen erbjuder stor frihet. Det är lika lätt att skära komplexa konturer som raka linjer. Materialet behöver inte efterbehandlas vilket sparar arbetstid. Tekniken avgör kvaliteten Laserskärning ger möjlighet att tillverka detaljer med hög precision och kvalitet och med hög produktivitet. Häfla Bruk har investerat i marknadens modernaste laserskärningsmaskiner och har med sin erfarenhet och kunskap förutsättningar att utnyttja tekniken optimalt. Alla delar i Häfla Bruks produktion är under noggrann kvalitetskontroll. Vi är certifierade enligt ISO LASERSKÄRNING DEN Laserskärning är användbart för såväl tjocka som tunna material. Vid skärning av tjocka material är en av fördelarna att man slipper kostnaden för stansverktyg i korta serier. Vid skärning av tunna och hårda material är det ingen risk att materialet bryts under trycket från stansverktygen.

9 FLEXIBLA METODEN Häfla Bruk kan i dag erbjuda planlaserskärning i flera moderna laserskärmaskiner. Bystronic Byspeed 4,4 kw är våra senaste lasermaskiner med helt automatiserad hanteringsutrustning. Inlastning av plåt och utlastning av gods sker automatiskt med hjälp av datastyrd robot. Maskinen förflyttar sig med en hastighet på 3G och klarar att skära upp till 600 hål per minut. Adige Adilas har en mycket stor flexibilitet och klarar av att skära både plåt och rör. Planlaserskärning vid Häfla Bruk BYSTRONIC BYSPEED 4,4 kw (3 st) Laserkälla 00 w Plåtformat 000 x 1500 mm Max skärtjocklekar Svartplåt 25 mm Rostfritt 20 mm Aluminium 12 mm ADIGE ADILAS II 3,0 kw Laserkälla 000 w Plåtformat 000 x 3000 mm Max skärtjocklekar Svartplåt 15 mm Rostfritt 8 mm Aluminium 4 mm 9

10 3-D SKÄRNING MED RÖRLASER Automatisk skärning med rörligt skärhuvud av rör och annat långgods Laserskärning har förändrat förutsättningarna när det gäller bearbetning av stålprodukter. Kapning, borrning, stansning och fräsning utförs nu av samma maskin i samma arbetsmoment vilket är såväl tids- som arbetsbesparande. För rör och annat långgods sker uttag och kapning av godset med automatik och med stor precision, även i grova dimensioner. Obegränsade möjligheter Med laserteknikens hjälp klarar man av att skära figurer och former som man aldrig kan uppnå med någon annan metod. Möjligheterna är obegränsade både vad gäller konstruktion, kapacitet och materialval. Prototyptillverkning Laserskärning är ett utmärkt sätt att tillverka prototyper och produkter i små till medelstora serier. Eftersom man inte behöver tillverka några specialverktyg är det ett mycket ekonomiskt och snabbt tillverkningssätt. Kom till oss och förverkliga dina idéer. Enkla rörskarvar med laserskärning Med hjälp av laser kan rörskarvningar»kant-i-kant«med välvda ytor skäras med stor precision. Vinklade anslutningar mellan rör i olika dimensioner kan också skäras. 10

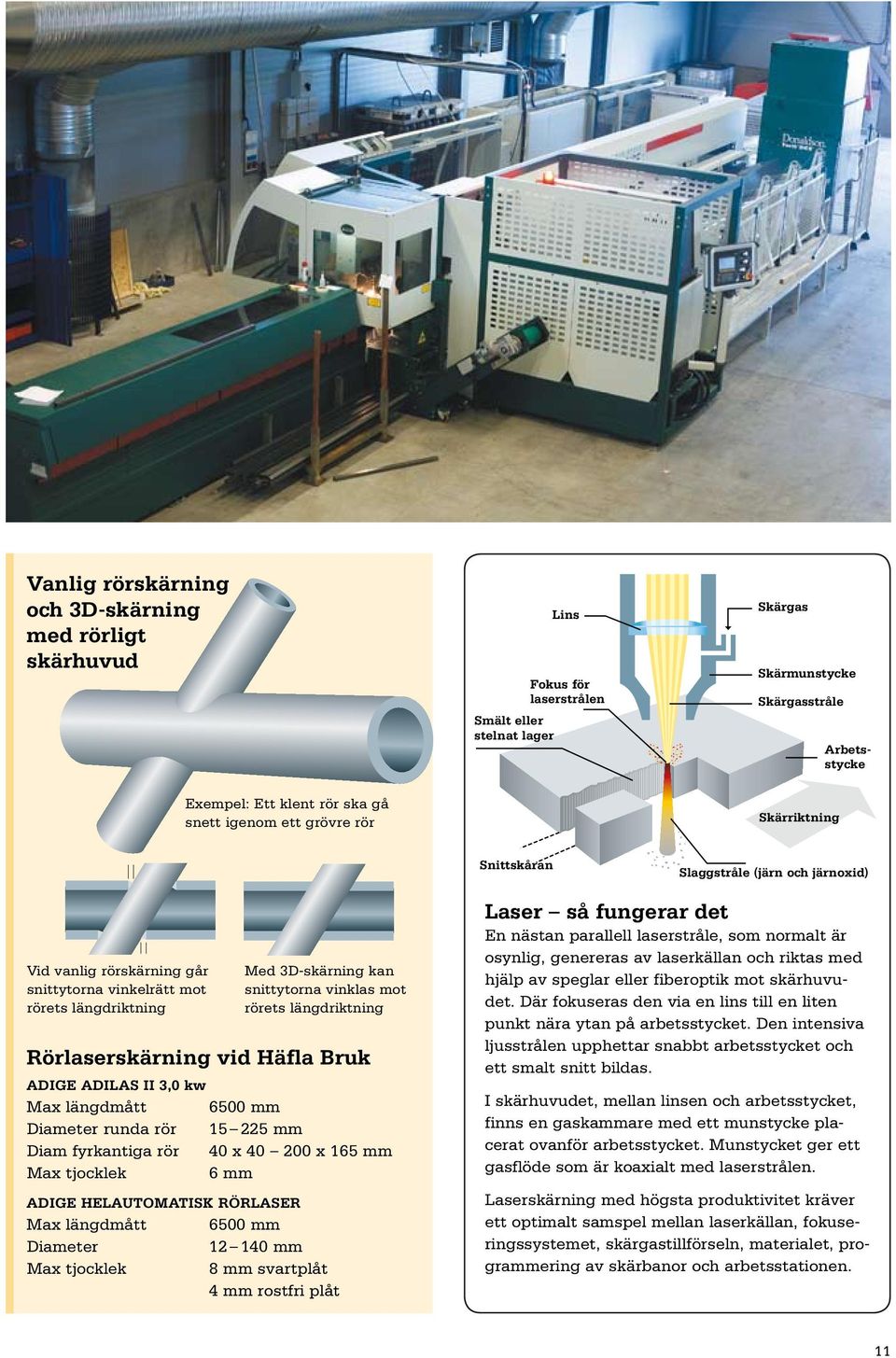

11 Vanlig rörskärning och 3D-skärning med rörligt skärhuvud Smält eller stelnat lager Lins Fokus för laserstrålen Skärgas Skärmunstycke Skärgasstråle Arbetsstycke Exempel: Ett klent rör ska gå snett igenom ett grövre rör Skärriktning Snittskåran Slaggstråle (järn och järnoxid) Vid vanlig rörskärning går snittytorna vinkelrätt mot rörets längdriktning Med 3D-skärning kan snittytorna vinklas mot rörets längdriktning Rörlaserskärning vid Häfla Bruk ADIGE ADILAS II 3,0 kw Max längdmått 6500 mm Diameter runda rör mm Diam fyrkantiga rör 40 x x 165 mm Max tjocklek 6 mm ADIGE HELAUTOMATISK RÖRLASER Max längdmått 6500 mm Diameter mm Max tjocklek 8 mm svartplåt mm rostfri plåt Laser så fungerar det En nästan parallell laserstråle, som normalt är osynlig, genereras av laserkällan och riktas med hjälp av speglar eller fiberoptik mot skärhuvudet. Där fokuseras den via en lins till en liten punkt nära ytan på arbetsstycket. Den intensiva ljusstrålen upphettar snabbt arbetsstycket och ett smalt snitt bildas. I skärhuvudet, mellan linsen och arbetsstycket, finns en gaskammare med ett munstycke placerat ovanför arbetsstycket. Munstycket ger ett gasflöde som är koaxialt med laserstrålen. Laserskärning med högsta produktivitet kräver ett optimalt samspel mellan laserkällan, fokuseringssystemet, skärgastillförseln, materialet, programmering av skärbanor och arbetsstationen. 11

12 Robotbockcell med Ursviken kantpress 160 ton, max bocklängd 3 meter, integrerad med robot Motoman UP 50. Färdiga produkter Häfla Bruk har stor kapacitet på alla typer av plåtbearbetning. Förutom bockning kan vi ombesörja klippning, stansning, svetsning med mera och kan därför också tillverka fullt färdiga produkter i mindre eller större serier. Beyler kantpress med 800 tons presskraft, max bockningslängd är sex meter. Denna kantpress ger oss många nya möjligheter när det gäller bockning. 12

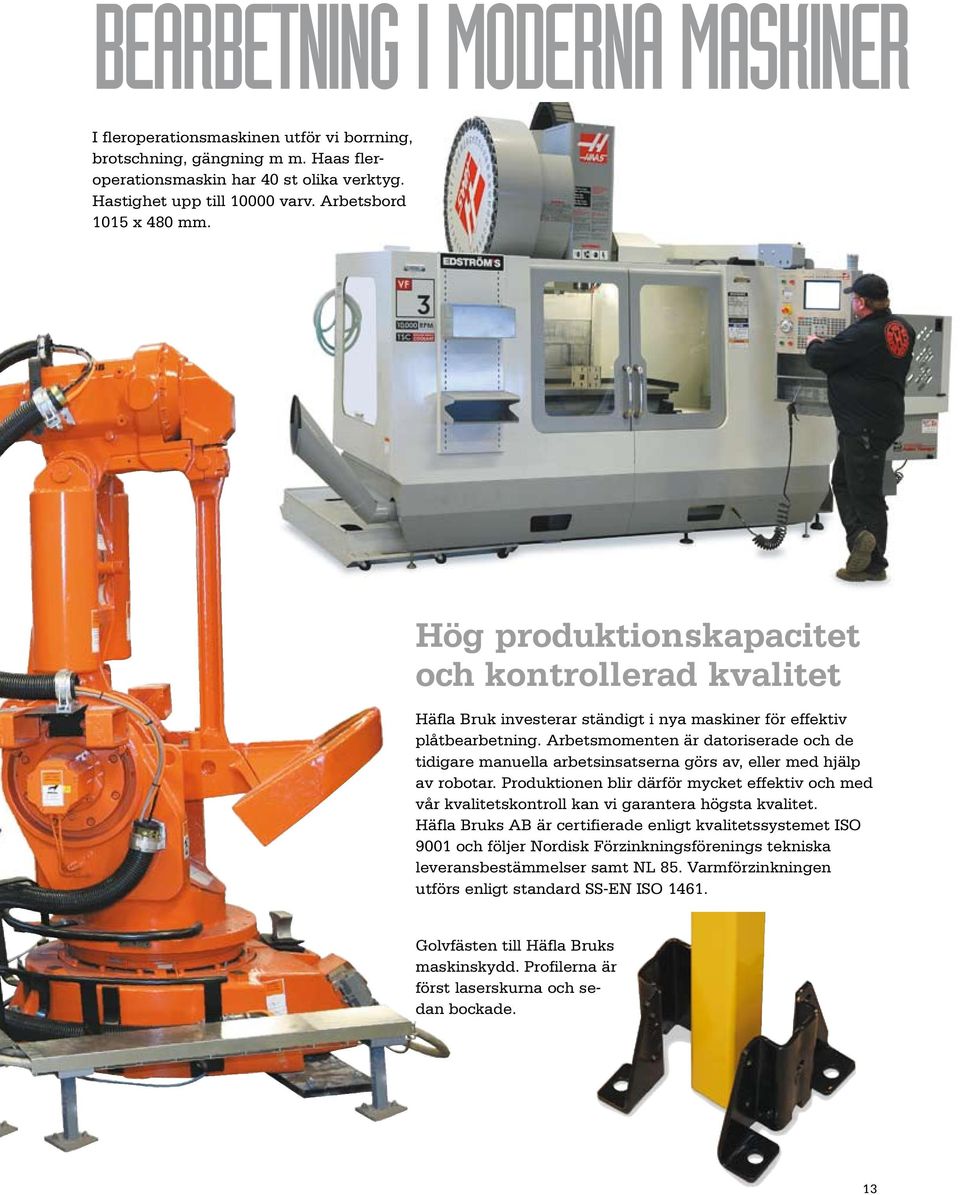

13 BEARBETNING I MODERNA MASKINER I fleroperationsmaskinen utför vi borrning, brotschning, gängning m m. Haas fleroperationsmaskin har 40 st olika verktyg. Hastighet upp till varv. Arbetsbord 1015 x 480 mm. Hög produktionskapacitet och kontrollerad kvalitet Häfla Bruk investerar ständigt i nya maskiner för effektiv plåtbearbetning. Arbetsmomenten är datoriserade och de tidigare manuella arbetsinsatserna görs av, eller med hjälp av robotar. Produktionen blir därför mycket effektiv och med vår kvalitetskontroll kan vi garantera högsta kvalitet. Häfla Bruks AB är certifierade enligt kvalitetssystemet ISO 9001 och följer Nordisk Förzinkningsförenings tekniska leveransbestämmelser samt NL 85. Varmförzinkningen utförs enligt standard SS-EN ISO Golvfästen till Häfla Bruks maskinskydd. Profilerna är först laserskurna och sedan bockade. 13

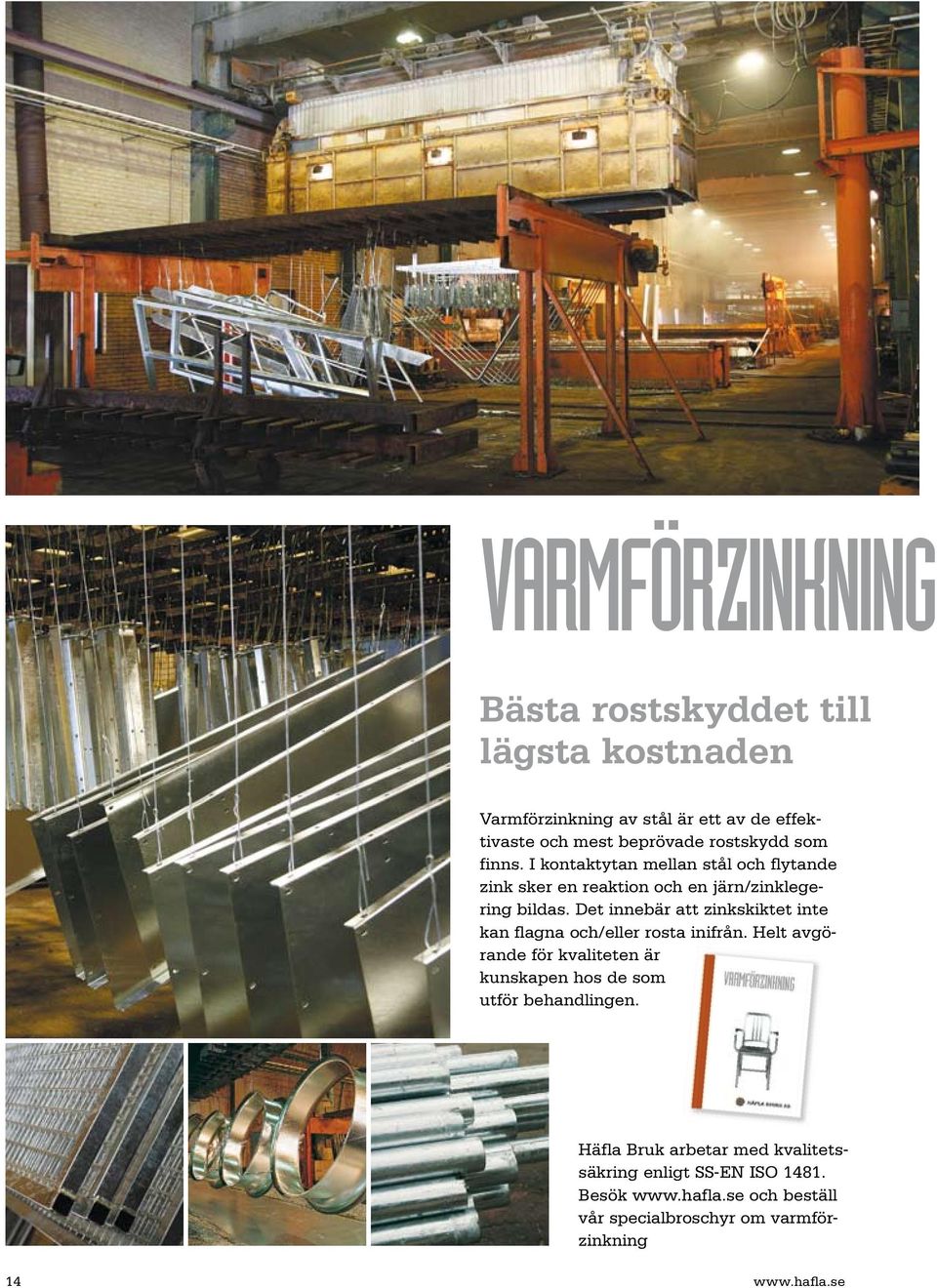

14 VARMFÖRZINKNING Bästa rostskyddet till lägsta kostnaden Varmförzinkning av stål är ett av de effektivaste och mest beprövade rostskydd som finns. I kontaktytan mellan stål och flytande zink sker en reaktion och en järn/zinklegering bildas. Det innebär att zinkskiktet inte kan flagna och/eller rosta inifrån. Helt avgörande för kvaliteten är kunskapen hos de som utför behandlingen. Häfla Bruk arbetar med kvalitetssäkring enligt SS-EN ISO Besök och beställ vår specialbroschyr om varmförzinkning 14

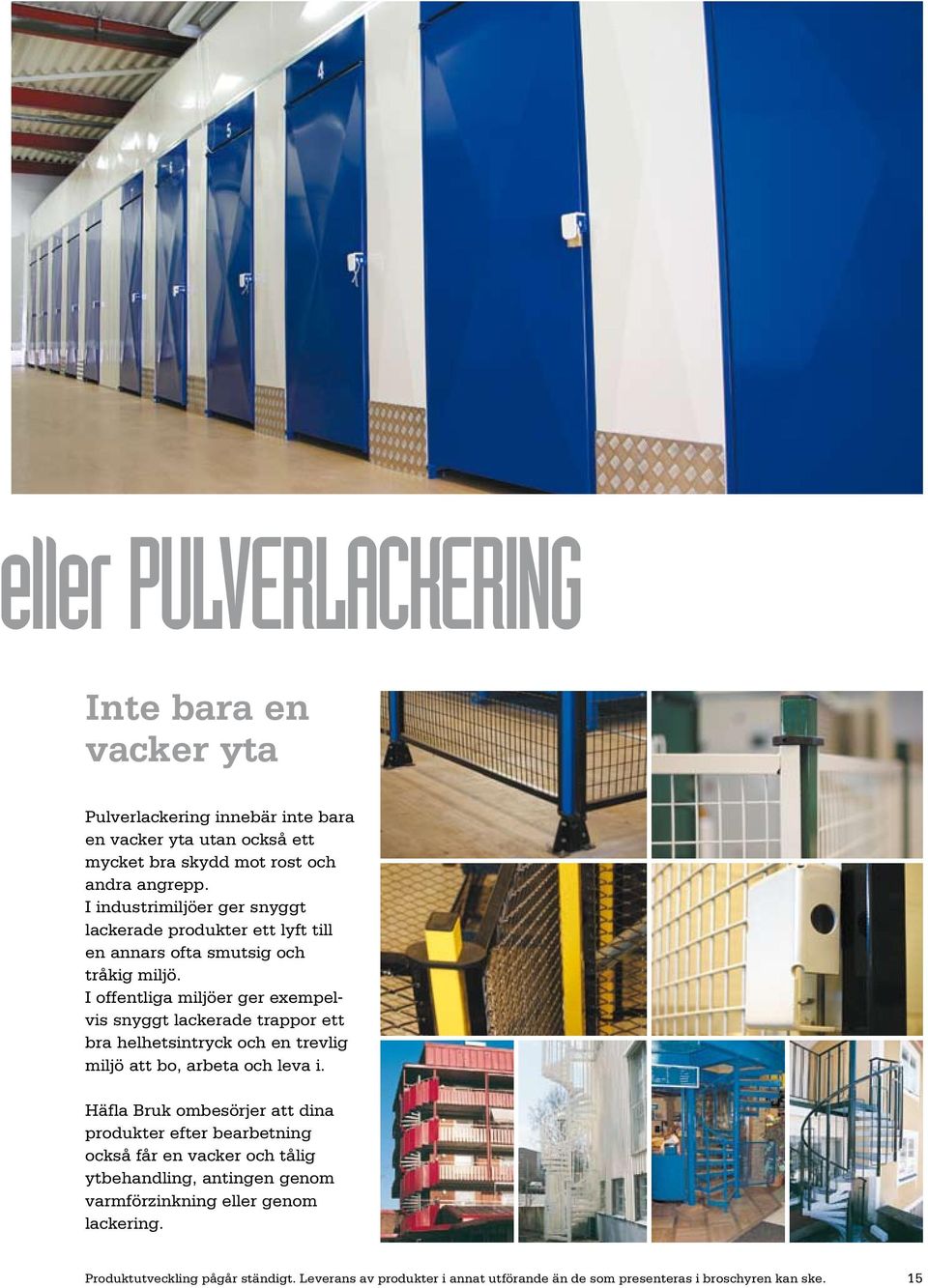

15 eller PULVERLACKERING Inte bara en vacker yta Pulverlackering innebär inte bara en vacker yta utan också ett mycket bra skydd mot rost och andra angrepp. I industrimiljöer ger snyggt lackerade produkter ett lyft till en annars ofta smutsig och tråkig miljö. I offentliga miljöer ger exempelvis snyggt lackerade trappor ett bra helhetsintryck och en trevlig miljö att bo, arbeta och leva i. Häfla Bruk ombesörjer att dina produkter efter bearbetning också får en vacker och tålig ytbehandling, antingen genom varmförzinkning eller genom lackering. Produktutveckling pågår ständigt. Leverans av produkter i annat utförande än de som presenteras i broschyren kan ske. 15

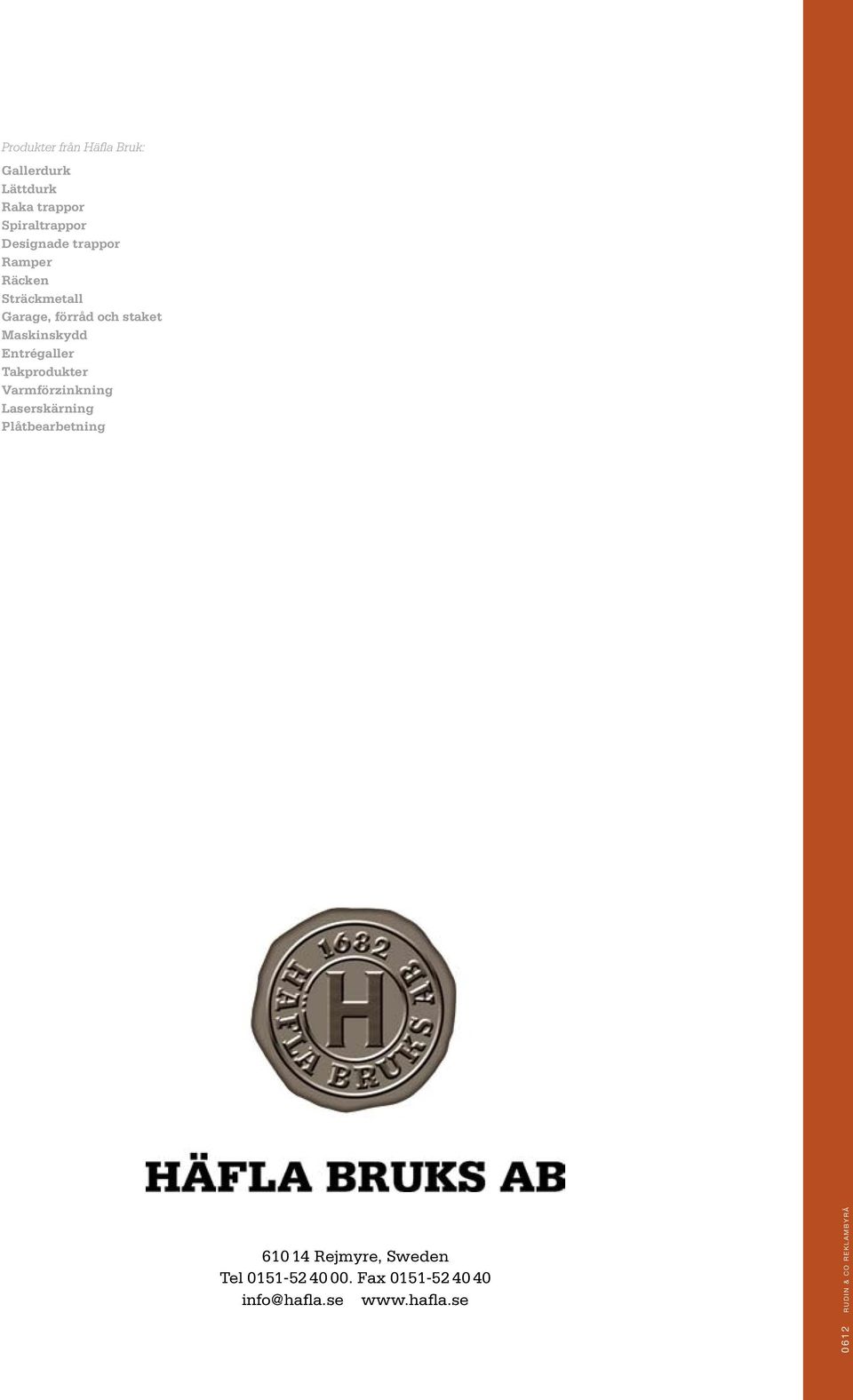

16 Produkter från Häfla Bruk: Gallerdurk Lättdurk Raka trappor Spiraltrappor Designade trappor Ramper Räcken Sträckmetall Garage, förråd och staket Maskinskydd Entrégaller Takprodukter Varmförzinkning Laserskärning Plåtbearbetning Rejmyre, Sweden Tel Fax R U D I N & C O R E K L A M B Y R Å
