1 Laserskärning och annan plåtbearbetning. LASERSKÄRNING RÖRSKÄRNING GAS- / PLASMASKÄRNING VATTENSTRÅLESKÄRNING STANSNING NIBBLING PANELBOCKNING AUTOMATSTANSNING BOCKNING EFTERBEARBETNING MÄTNING KAPNING YTBEHANDLING

2 Weland - en unik resurs! Inom Weland-gruppen (Weland AB med dotterbolag) har vi under årens lopp skaffat oss bra maskinell utrustning och stora produktionsresurser. Nu erbjuder vi produktionskapacitet på lego-basis, som genom samarbete mellan Weland-företagen och andra närliggande företag gör oss till en komplett och stark samarbetspartner. Tillsammans kan vi erbjuda unika produktionsmöjligheter och Du behöver bara en kontakt som tar ansvaret och samordnar hela eller delar av Din produktion. Vi har dessutom ett mycket omfattande materiallager med minst ton plåt, i en mängd olika materialkvalitéer och tjocklekar på lager. Det innebär att vi sannolikt har rätt material hemma och därmed kan vi erbjuda leveranstider som få andra kan matcha. Det gör oss till en unik resurs! 2 Weland AB Tel:

3 Konstruktion och Sid 4-5 materialhantering Materiallager Sid 6-7 Laserskärning, plan Sid 8-11 Rörskärning Sid Gas- / Plasmaskärning Sid Vattenstråleskärning Sid Stansning, nibbling Sid och panelbockning Automatstansning Sid Bockning Sid Efterbearbetning Sid Kontrollmätning Sid 29 Precisionskapning Sid 30 Testa oss på Weland! Ytbehandling Sid 31 Weland AB Tel:

4 Kunniga konstruktörer Ritkontor Vårt ritkontor arbetar med modern CAD-utrustning. Vi kan hjälpa till med konstruktionsarbetet eller få färdiga ritningar alternativt DXF-filer från Dig. Vissa av våra tillverkande maskiner programmeras vid arbetsplatsen, medan t.ex. laserskärningsmaskinerna programmeras på ritkontoret. Minimering av spill I samband med uppritningen av detaljerna och programmering av maskinerna beräknas utnyttjandegraden av råmaterialet och spillet minimeras. Konstruktionsritningar Vi utför alla typer av konstruktionsritningar och utbredningsritningar för produkter som skall bockas. 4 Weland AB Tel:

5 Rationell materialhantering Kvalitetskontroll Alla led i produktionskedjan genomgår noggrann kontroll och vi arbetar enligt kvalitetssystemet ISO Rationell hantering Vi har alltid lagt stor vikt vid materialhanteringen. Med bästa tänkbara utrustning, stora rymliga lokaler med väl genomtänkt flödeslayout samt motiverad och kunnig personal, garanterar vi rationell hantering och därmed korta leveranstider. Rationell och varsam materialhantering innefattar även lagring av allt råmaterial inomhus för renare och effektivare bearbetning. Plåt i höglager vid laserskärningsmaskin medger rationell drift. Weland AB Tel:

6 Minst 1500 ton plåt i lager Omfattande plåtlager För att kunna leva upp till våra kunders krav på kvalitet och snabba leveranser krävs ett mycket omfattande plåtlager. Vi har alltid minst 1500 ton plåt hemma, i de flesta kvalitéer och tjocklekar. Som exempel SS 2642 från 0,5 till 15 mm och rostfritt SS 2333 & SS 2343 från 1 till 15 mm. Dessutom har vi en hel del höghållfast plåt typ Weldox 700E. Förutom ovanstående finns en mängd andra plåtkvalitéer och dimensioner. Ring för besked! Rör och KKR Vi har även ett omfattande lager av rör och KKR i olika dimensioner och materialkvaliteter. Om vi inte har rätt material hemma, ordnar vi snabbt fram det genom våra goda leverantörskontakter. Svart plåt Galvad plåt Rostfri plåt Aluminium plåt 6

7 Tårplåt Perfoplåt Kopparplåt 7

8 Laserskärning, plan Resurser Vi har ett 10-tal laserskärningsmaskiner som arbetar i skift. Flera av maskinerna är utrustade med linjärrobotar som plockar och staplar utskurna detaljer och kvarvarande skrotskelett. Totalt har vi kapacitet att skära mer än 30 ton plåt per arbetsdag. CAM-skärning Vår CAD-anläggning är kopplad on-line till laserskärarna. Det ger korta leveranstider och stor noggrannhet. Vi hjälper Dig gärna med CADritningen. Använder Du Auto-CAD kan Du skicka ritning på diskett eller e-post, sparad i DXF-fil, så sparar Du programmeringskostnaden. 8

9 Chassidel till skogsmaskin, laserskäres och bockas i 6-16 mm högkvalitets plåt Weldox 700 E. Prototyptillverkning Laserskärning är ett suveränt sätt att tillverka prototyper och produkter i små till medelstora serier. Eftersom man inte behöver tillverka några speciella verktyg är det ett mycket ekonomiskt och snabbt tillverkningssätt. Kom till oss och förverkliga Dina idéer. Vi har bra kapacitet och står till Ditt förfogande. Weland AB Tel:

10 Material Våra laserskärare klarar kolstål med tjocklek upp till 20 mm, rostfritt upp till 8 mm och aluminium upp till 3 mm. Även andra material kan skäras och då rekommenderar vi en testkörning. Skärytorna Vid laserskärning blir det helt vinkelräta skärytor. Skärytorna är dessutom så jämna att slipning som regel inte behövs (tolerans ± 0,1 mm). Chassidel till skogsmaskin. Fasad och takskyltar kan skäras ut i valfria material och storlekar. Laserskurna och bockade detaljer till stolsunderrede och ryggstöd. Kompaktlager med bl.a laserskuren hissmodul. 10 Weland AB Tel:

11 Plåtformat upp till 6,0 x 3,0 meter. Stora plåtformat Vår maskinpark uppdateras ständigt och våra senaste laserskärningsmaskiner klarar att hantera plåtformat upp till 6000 x 3000 mm. Plåt i stora format finns på lager. Weland AB Tel:

12 Rörlaserskärning med fast skärhuvud Automatisk skärning av rör och annat långgods. Vi har olika typer av rörlasermaskiner. På bilden ovan visas en maskin med fast skärhuvud. Detta är det traditionella sättet att laserskära rör, dvs skärhuvudet är fast och alltid riktat mot centrum av röret. På KKR-profiler blir snittytorna vinkelräta mot de plana ytorna. Skärning av urtag och kapning av godset sker med mycket stor precision och snabbhet. I både små och stora serier är detta en överlägsen produktionsmetod. I dagsläget har vi maskiner med kapacitet enligt tabellen. Vår maskinpark uppdateras kontinuerligt så kontakta oss även om dina detaljer inte ryms inom angivna dimensioner. Vi har även möjlighet att skära 3-dimensionellt med rörligt skärhuvud. Max- och min-kapacitet Max. materiallängd för skärning: 6500 mm Max. dimension: Ø 140 mm / 120 x 120 mm Min. dimension: Ø 12 mm / 10 x 10 mm Max. godstjocklek:8 mm Max. vikt: 100 kg Rörlasern skär i såväl runda som fyrkantiga rör. 12 Weland AB Tel:

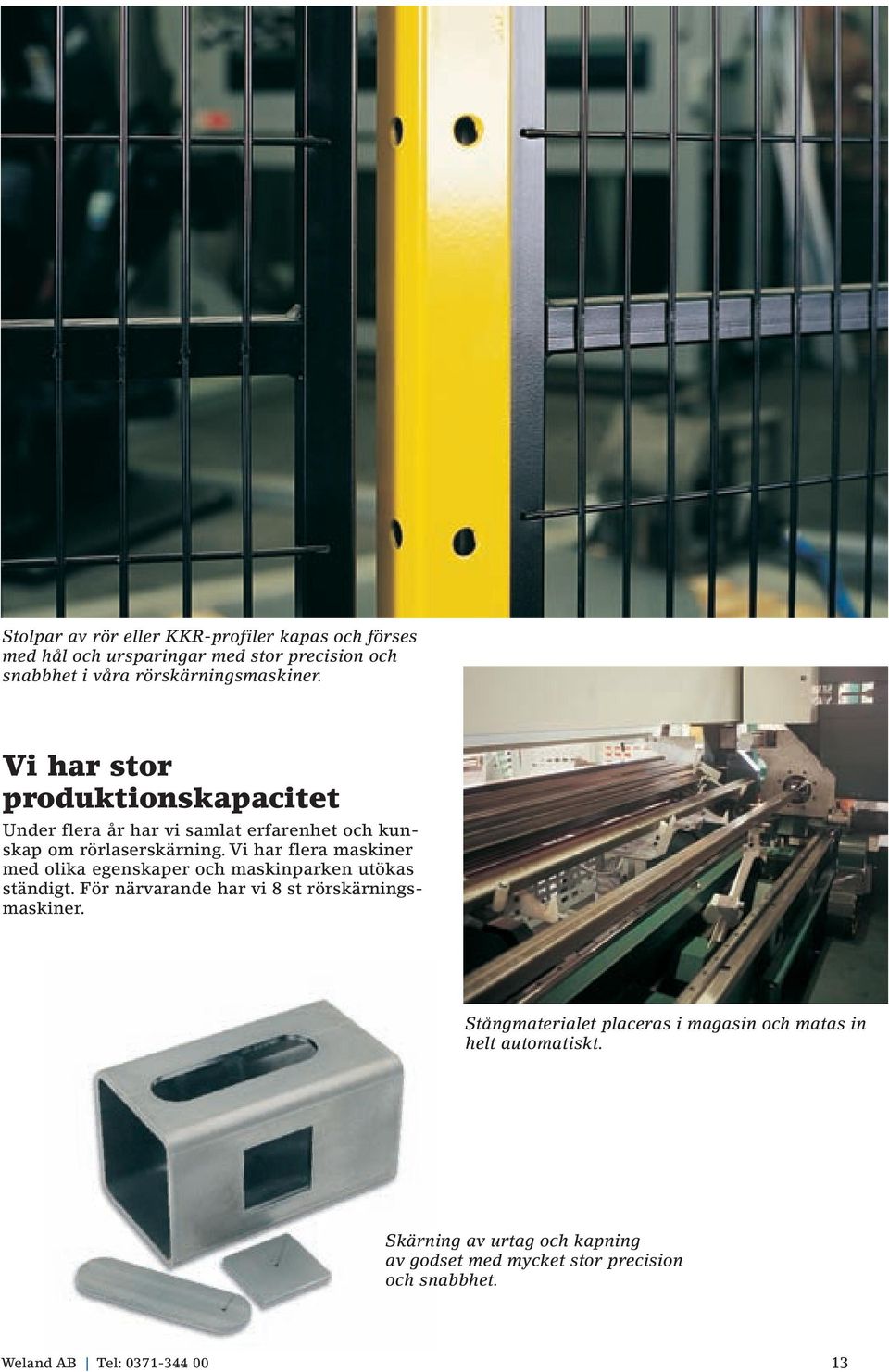

13 Stolpar av rör eller KKR-profiler kapas och förses med hål och ursparingar med stor precision och snabbhet i våra rörskärningsmaskiner. Vi har stor produktionskapacitet Under flera år har vi samlat erfarenhet och kunskap om rörlaserskärning. Vi har flera maskiner med olika egenskaper och maskinparken utökas ständigt. För närvarande har vi 8 st rörskärningsmaskiner. Stångmaterialet placeras i magasin och matas in helt automatiskt. Skärning av urtag och kapning av godset med mycket stor precision och snabbhet. Weland AB Tel:

14 Rörlaserskärning med rörlig Automatisk 3-dimensionell rörskärning med Vi har olika typer av rörlasermaskiner. På bilden till vänster visas en maskin med rörligt skärhuvud. Skärning med rörligt skärhuvud ger möjlighet att producera detaljer som tidigare inte gått att laserskära. Exempelvis kan svetsfasar skäras utan behov av efterbehandling. Likaså kan försänkningar skäras i samma moment som håltagningen. Passformen blir helt suverän då välvda ytor skall passas mot varandra. Stor kapacitet med automatisk frammatning av material, även i grova dimensioner. Kapacitet enligt nedan. Max- och min-kapacitet Max. materiallängd för skärning: mm Max. dimension: Ø 267 mm / 270 x 270 mm Min. dimension: Ø 10 mm / 12 x 12 mm Max. godstjocklek:12 mm Max. vikt: 470 kg 14 Weland AB Tel:

15 t skärhuvud rörligt skärhuvud. Rörskarvningar kant-i-kant med välvda ytor kan skäras med stor precision. Även vinklade anslutningar och rör i olika dimensioner kan skäras. Rörligt skärhuvud Fasningar Försänkningar Skillnaden mellan vanlig rörskärning och 3D-skärning med rörligt skärhuvud: Exempel: Ett klent rör skall gå snett igenom ett grövre rör. Weland AB Tel: Vid vanlig rörskärning går snittytorna vinkelrätt mot rörets längdriktning. Med 3D-skärning kan snittytorna vinklas mot rörets längdriktning. 15

16 Gas- / Plasmaskärning Skärning i grova plåtdimensioner Här skär vi i de riktigt grova plåtdimensionerna med precision och imponerande snabbhet. Dubbla skärhuvud för såväl gas som plasma och dubbla bord för uppläggning av plåtar ger mycket stor kapacitet. Valet mellan gas- och plasmaskärning avgörs av material, kvalitet, tjocklek och erforderliga toleranser. Skärmaskin Messer Multiterm st dubbla bord 2 st gasbrännare modell Alfa Torch (max tjocklek 200 mm) 2 st finplasma modell Hyperterm HPR 260 (max tjocklek 35 mm) Skärning i kraftig stålplåt. 16 Weland AB Tel:

17 Dubbla bord Dubbla bord vid uppläggningen ger en stor kapacitet och en rationell hantering av plåt. Weland AB Tel:

18 Vattenstråleskärning Vattenstråleskärning med 4 st skärhuvud. Ett alternativ till laserskärning är vattenstråleskärning. Här kan man skära i alla metaller upp till 100 mm tjocklek. Eftersom det är en kall skärmetod uppstår ingen värmepåverkande strukturförändring i kantzonen. Det innebär också att man kan skära i alla typer av material som trä, glas, natursten, keramik, gummi, plast och även i porösa material. Bortsett från själva skärmetoden så fungerar vattenstråleskärning på samma sätt som laserskärning. Vattenstråleskurna detaljer i stål, rostfritt, aluminium, koppar, mässing och gummi. 18 Weland AB Tel:

19 Weland AB Tel:

20 1 Stansning, nibbling och panelbockning Weland har en automatstansningsanläggning av fabrikat Salvagnini som innehåller utrustning för hantering av såväl ämnen in i maskinen som utmatning / stapling av skrotskelett. Dessutom har anläggningen en treaxial plockutrustning som kan plocka en utstansad detalj och stapla den på pall. Anläggningen kan hantera plåtar i storlek upp till 3000 x 1500 mm och plåttjocklek upp till 3 mm. Stansmaskinen har 45 olika verktyg. Anläggningen avslutas med en panelbockningsmaskin som automatiskt bockar alla sidor i enkla eller mer komplicerade bockningar, t.ex. dubbelvikt eller i önskad vinkel. Utrustningen är speciellt lämplig för lådor, skåp och liknande. Plåttjocklek max 2 mm och diagonalmåttet på plåten får inte överstiga mm vid automatisk hantering på arbetsbordet. Vi kan hjälpa till med ritningsarbete men också ta emot ritningar i DXF-fil från Auto-CAD på diskett eller Weland AB Tel:

21 Plåtmagasin 3 Stapling av detaljer och skrotplåt 2 Stans- och nibblingsmaskin 4 Panelbockningsmaskin Så här arbetar panelbockningsmaskinen: 1. Rotatorn håller plåten i läge och långsidan bockas. 2. Plåten vrids 180 och andra långsidan bockas. 3. Verktyget ställs automatiskt om, plåten vrids 90 och första kortsidan bockas. 4. Plåten vrids 180 och sista kortsidan bockas Weland AB Tel:

22 Automatstansning Weland har en automatstansningsanläggning av fabrikat Pullmax. Anläggningen innehåller utrustning för hantering av såväl ämnen in i maskinen som utmatning/ stapling av skrotskelett. Dessutom har anläggningen en treaxial plockutrustning som kan plocka en utstansad detalj och stapla den på pall. Anläggningen kan hantera plåtar i storlek upp till 2500 x 1250 mm (i undantagsfall 3000 x 1250 mm) och plåttjocklek upp till 6 mm. Stansmaskinen har 15 olika verktygspositioner och varje position kan förses med kassettverktyg med upp till 8 verktyg. Vi kan hjälpa till med ritningsarbete men också ta emot ritningar i DXF-fil från Auto-CAD på diskett eller . Några exempel på arbetsmoment maskinen kan utföra Radiebockningar Vikning för att få tjockare gods vid gängning. Rätvinkliga bockningar 22 Weland AB Tel:

23 Verktygen skiftas sekundsnabbt i karusellen. 1 Plåtarna hämtas i magasinet. 3 Linjärrobot hämtar och staplar fördiga detaljer. Uppressad hålkant för att få mer gods vid gängning. Weland AB Tel:

24 Bockning 800 ton kantpress Denna kantpress ger oss möjlighet att klara arbeten som väldigt få företag kan utföra. Presskraft på hela 800 ton och med en max arbetslängd på 6200 mm inger respekt. Lägg därtill sofistikerad CNC-styrning och vi har ännu en unik resurs hos Weland. Kantpress Beyeler PR 800/6,2 med intergrerad hydralisk CNC styrd bombering. Presskraft: 800 ton Max. bocklängd: 6200 mm Verktygsutrymme: 650 mm Slaglängd: 365 mm 24 Weland AB Tel:

25 I samband med laser-/vattenstråleskärning utför vi efterbearbetning och bockning i NC-styrda kantbockningsmaskiner med presskraft 220 ton och max arbetslängd på 4 meter. En helautomatisk robotstyrd bockningsanläggning som ersätter tunga och otympliga 2-mansarbeten. Kantbockningsmaskin med 105 tons presskraft och max arbetslängd 3 meter. Anhållen flyttas och ställs in automatiskt för att klara flera arbetsmoment på samma plåt. Weland AB Tel:

26 Efterbearbetning Fleroperationsbearbetning I fleroperationsmaskiner utför vi borrning, brotschning, gängning m.m. Om precisionen i laserskurna hål inte är tillräcklig utför vi brotschning eller annan behandling för att uppnå rätt tolerans. Laserskurna hål kan normalt gängas direkt, utan annan förbehandling. 26 Weland AB Tel:

27 Skärande bearbetning i X- och Y-led I en och samma maskin kan vi utföra bearbetning i både x- och y-led, i en och samma fixering av godset. Dubbla godsfixturer som skiftar automatiskt ger maskinen mycket stor kapaciter. Trumling Smådetaljer kan trumlas för att få bort grader och skarpa kanter. Weland AB Tel:

28 Obehandlad plåt Borstgradning En ny metod som tar bort oxidskiktet i skärytorna. Detta är viktigt för att få god vidhäftning på kommande ytbehandling som t.ex lackering. Borstad plåt Obehandlad plåt Slipning Slipning eller fasning av laserskurna eller stansade ytor utföres enligt önskemål. Slipad plåt 28 Weland AB Tel:

29 Kontrollmätning CMM-mätning Vi utför CMM-mätning (Co-ordinate Measuring Machine) med hög hastighet och garanterad noggrannhet med senaste teknik. Faro Gage mätarm Weland har en anställd mättekniker som genomför frekventa kontrollmätningar. Vi använder den senaste mättekniken och har investerat i en Faro Gage mätarm. Weland AB Tel:

30 Precisionskapning Precisionskapning av balkgods En avancerad automatisk maskin som kapar med stor kapacitet och hög precision. Borrning Kapmaskinen är sammanbyggd med en datorstyrd borrningsstation med flera borrspindlar för olika dimensioner och möjlighet att borra i olika riktningar. Borrning/skärning I anslutning till ovanstående finns även en separat station för borrning och gasskärning. Här kan vi åstadkomma t.ex. runda och ovala hål med stor precision. Borrning/gasplasmaskärning En datorstyrd maskin som borrar och skär i grövre plåt. Lämpliga borrdimensioner: Ø mm Max. plåtformat: 1500 x 3000 mm Max plåttjocklek, gasskärning: 60 mm Max plåttjocklek, plasmaskärning: 20 mm 30 Weland AB Tel:

31 Ytbehandling Varmförzinkning Welands dotterbolag Zinken Weland förfogar över två moderna varmförzinkningsanläggningar, i Göteborg och Ulricehamn. I Ulricehamn finns även en speciell line för varmförzinkning av smågods. Kontakta oss så skickar vi specialbroschyr. Målning Vi har en modern målningsanläggning med rundgående conveyorbana och torkugn. Här kan vi måla i flera steg på ett rationellt sätt. Weland AB Tel:

32 Weland - en unik resurs! Se mer på även filmer på hemsidan WELAND AB Box Smålandsstenar Tel Fax info@weland.se
