Svetsade runda precisionsstålrör enl. EN (DIN 2394)

Transkript

1 Svetsade runda precisionsstålrör enl. EN (DIN 2394) Rören används i produktion där man ställer höga krav på måttnoggranhet och ytbeskaffenhet, t.ex. tillverkning av detaljer till bilindustri, möbler, stegar, cyklar och hyllställningar. Det stora dimensionsprogrammet i kombination med materialval och olika specialutföranden, skapar stora möjligheter till kundspecifika lösningar. Utgångsmaterialet är kallvalsat band, vilket innebär att rören har en hög ytfinish som lämpar sig utmärkt för lackering, förnickling och förkromning. Från godstjocklek 1,5 mm och uppåt kan rören även levereras i betat och obetat varmband. Dessa rör lämpar sig bra för lackering samt el- och varmförzinkning. Från lager erbjuder vi i huvudsak rör i material E235+CR1 i 6,1 meters fabrikslängder eller fixkapade längder. I verkposter går det även att med vissa minimikvantiteter få rören i material motsvarande E275+CR1 och E355+CR1. Vi samarbetar med Scandinaviens- och övriga Europas ledande rörverk när det gäller såväl lagermaterial som verksleveranser, vilket lämnar garanti på kvalitet och tillförliliga leveranser. De vanligast förekommande dimensionerna presenterar vi i separat tabell. Material enl. DIN Motsvarande Motsvarande Sträckgräns Brottgräns Förlängning EN-standard SS-standard Rel Rm A 80% RSt 37-2 E235+CR St 44-3 E275+CR St 52-3 E355+CR

2 Svetsade runda precisionsstålrör enl. EN Utdrag ur EN (DIN 2394) Yta: Enligt EN får rören uppvisa mindre repor och porer som uppstått i tillverkningsprocessen. Rör av kallvalsat band ger en jämnare yta än av varmvalsat band, och om inget annat är överenskommit levereras rören anoljade. Toleranser: Toleranserna styrs av ytterdiameter och godstjocklek. På innerdiameter lämnas inga generella toleransgarantier. Tillåtna avvikelser för diametern innefattar ovaliteten. Ytterdiameter mm Tolerans mm 9 19 ± 0, ± 0, ,4 ± 0, ± 0, ,5 ± 0, ± 0, ± 0,40 Tolerans på godstjocklek ± 10% Excentriciteten är bestämd genom den tillåtna godstjockleksavvikelsen. Den angivna måttavvikelsen gäller inte i svetszonen. Längder: Fabrikationslängder om 6000/ mm är lagerstandard. Fixlängder levereras med tolerans enligt överenskommelse. Över- och underleveranser: Vid fabrikationslängder Beställd kvantitet m Tillåten avvikelse % mindre än/lika med 500 ± 15 större än/lika med 500 ± 10 Vid fixlängder är underleverans ej tillåten. Överleveranser tillåtna enl. nedan: Beställd kvantitet m Tillåten avvikelse % mindre än/lika med större än/lika med Rakhet: För rör med diameter över 15 mm får rakhetsavvikelsen vara 0,20% av mätlängden. Avvikelsen mäts mellan röret och en rak linje (lina) som förbinder två godtyckliga punkter på 1000 mm avstånd. Vid fixlängder som är kortare än 1000 mm får rakhetsavvikelsen uppgå till 0,3% av mätlängden. (För rör med godstjocklek/ytterdiameter mindre än/lika med 1/20 kan ej ovanstående värden garanteras) Rör med diameter mindre än/lika med 15 mm skall vara raka med "ögonmått" mätt. Om andra önskemål finns måste detta överenskommas vid beställning. Rörändar: Rören kapas i möjligaste mån lodrätt i förhållande till röraxeln. Rören kan levereras med de ändar som uppstår vid den kapmetod som är bruklig. Vissa diameterförändringar liksom lokal godstjockleksdeformation kan uppstå vid kapändan, men detta gäller ej för fixländer. Speciell bearbetning av ändarna kan ske efter äverenskommelse.

3 SVETSADE RUNDA PRECISIONSSTÅLRÖR ENL EN (DIN 2394) 10x1 0,22 L 10x1,25 0,27 L 10x1,5 0,31 L 12x1,5 0,39 L 12,7x1 0,29 L 12,7x1,25 0,35 VL 12,7x1,5 0,41 VL 13x1 0,30 VL 13x1,25 0,36 VL 13x1,5 0,43 L 14x2 0,59 L 15x1 0,35 L 15x1,5 0,50 L 16x1 0,37 L 16x1,25 0,46 L 16x1,5 0,54 L 16x2 0,69 L 18x1 0,42 VL 18x1,5 0,61 L 19x1 0,44 L 19x1,25 0,55 L 19x1,5 0,65 L 19x2 0,84 L 20x1,5 0,68 L 20x2 0,89 L 22x1 0,52 L 22x1,25 0,64 L 22x1,5 0,76 L 22x2 0,99 L 24x2 1,08 L 25x1 0,59 L 25x1,25 0,73 L 25x1,5 0,87 L 25x2,5 1,39 L 25,4x1,5 0,88 VL 27x2 1,23 L 28x1 0,67 VL 28x1,5 0,98 L 30x1,5 1,05 L 30x2 1,38 L 30x2,5 1,70 L 32x1,5 1,13 L 32x2 1,48 L 32x2,5 1,82 L 32x3 2,15 L 35x1,5 1,24 L 35x2 1,63 L 35x3 2,37 L 38x1,5 1,35 L 38x2 1,78 L 40x1,5 1,42 L 40x2 1,87 L 40x3 2,74 VL 42x2 1,97 VL 44,5x1,5 1,59 L 44,5x2 2,10 L 45x2,5 2,62 L 48x2 2,27 L 50x1,5 1,79 L 50x2 2,37 L 50,8x1,5 1,82 L 50,8x2 2,41 L 50,8x2,5 2,98 L 50,8x3 3,54 L 54x2 2,56 L 55x1,5 1,98 L 60x1,5 2,16 L 60x2 2,86 L 60x3 4,22 L 65x2 3,11 L 70x1,5 2,53 L 70x2 3,35 L 76x1,5 2,76 L 76x2 3,65 VL 80x2 3,85 L L = Lager VL = Verkslager

4 Svetsade fyrkantiga precisionsstålrör enl. EN (DIN 2395) Utdrag ur EN Materialbeskrivning Se tabeller under svetsade precisionsstålrör enl EN Yta Enligt EN får rören uppvisa minder repor och porer som uppstått i tillverkningsprocessen, rör av kallvalsat band ger en jämnare yta än varmvalsat band, och om inget annat är överenskommit levereras rören anoljade. Toleranser: Tillåten måttavvikelse sidor Yttermått A Yttermått B Tolerans ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0, ± 0,70 Tillåten godstjockleksavvikelse är vid T mindre än eller lika med 1,5 ± 0,15 mm och vid större än 1,5 mm ± 10% Längder: Fabrikationslängder om mm är lagerstandard. Fixlängder levereras med tolerans enligt överenskommelse. Rakhet: Tillåten avvikelse för rakhet är 0,25% av mätlängden för rör med sida* mindre än eller lika med 30 mm och 0,15% på rör med sida* störe än 30 mm. Avvikelsen (pilhöjd) mäts mellan röret och en rak linje (lina) som förbinder två godtyckliga punkter på 1000 mm avstånd. Den maximala rakhetsavvikelsen i förhållande till rörlängden får dock inte överskrida 0,25% av hela rörlängden. *Den smalaste sidan om det gäller rektangulärt rör. Vridning: Max tillåten vridning är 1 grad/meter. Rätvinklighet: Max tillåten rätvinklighetsavvikelse är 1 grad. Välvning: Sidytornas tillåtna välvning begränsas av toleranserna på höjd- och breddmått. Över- och underleveranser Vid fabrikationslängder är över- underleveranser tillåtna med 10% Vid leverans av fixlängder är underleverans ej tillåten. Max överleverans är 20% Rörändar Rören kapas i möjligaste mån lodrätt i förhållande till röraxeln. Rören kan levereras med de ändar som uppstår vid den kapmetod som är bruklig. Vissa diameterförändringar liksom lokal godstjockleksdeformation kan uppstå vid kapändan, men detta gäller ej för fixlängder.

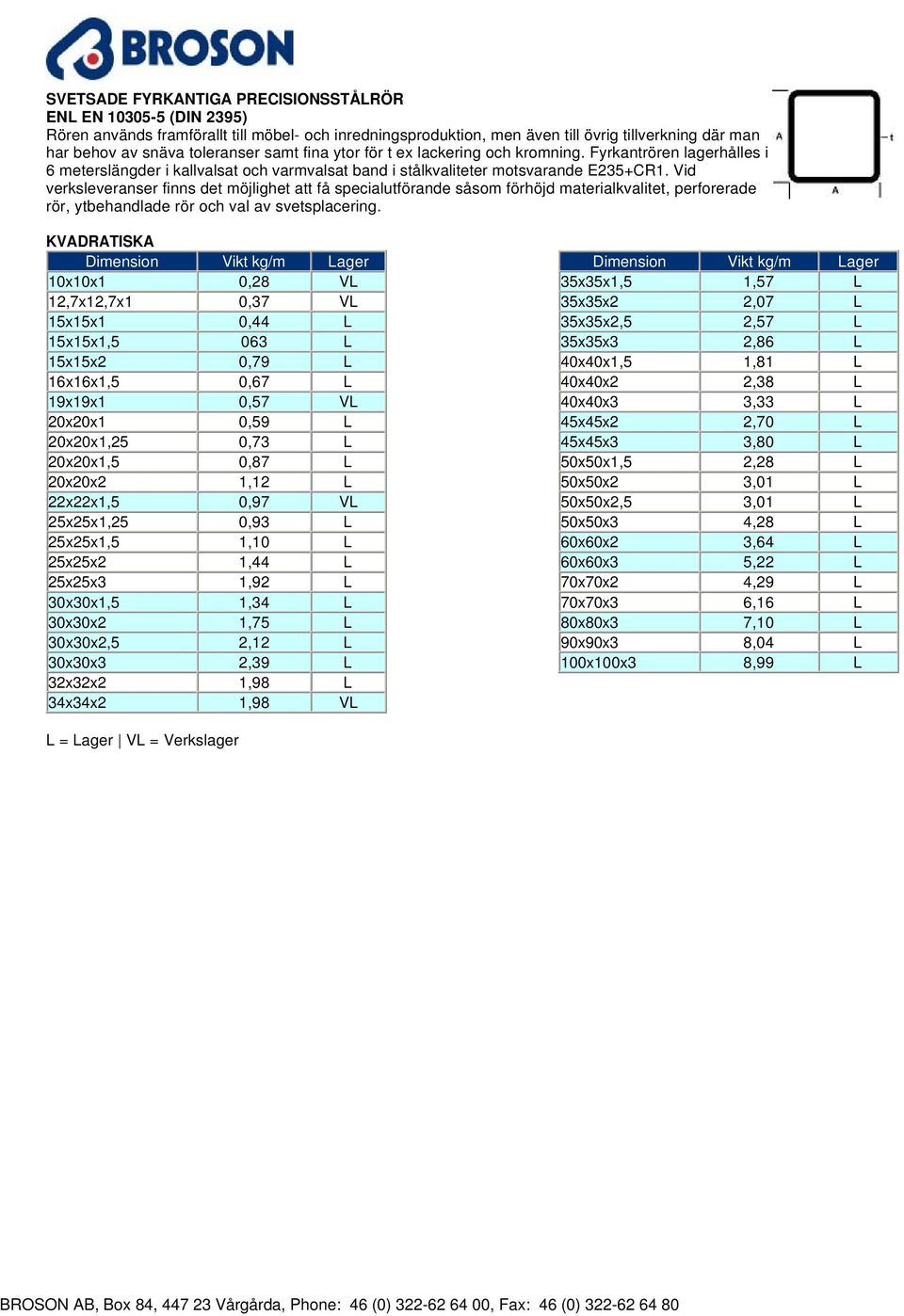

5 SVETSADE FYRKANTIGA PRECISIONSSTÅLRÖR ENL EN (DIN 2395) Rören används framförallt till möbel- och inredningsproduktion, men även till övrig tillverkning där man har behov av snäva toleranser samt fina ytor för t ex lackering och kromning. Fyrkantrören lagerhålles i 6 meterslängder i kallvalsat och varmvalsat band i stålkvaliteter motsvarande E235+CR1. Vid verksleveranser finns det möjlighet att få specialutförande såsom förhöjd materialkvalitet, perforerade rör, ytbehandlade rör och val av svetsplacering. KVADRATISKA 10x10x1 0,28 VL 12,7x12,7x1 0,37 VL 15x15x1 0,44 L 15x15x1,5 063 L 15x15x2 0,79 L 16x16x1,5 0,67 L 19x19x1 0,57 VL 20x20x1 0,59 L 20x20x1,25 0,73 L 20x20x1,5 0,87 L 20x20x2 1,12 L 22x22x1,5 0,97 VL 25x25x1,25 0,93 L 25x25x1,5 1,10 L 25x25x2 1,44 L 25x25x3 1,92 L 30x30x1,5 1,34 L 30x30x2 1,75 L 30x30x2,5 2,12 L 30x30x3 2,39 L 32x32x2 1,98 L 34x34x2 1,98 VL 35x35x1,5 1,57 L 35x35x2 2,07 L 35x35x2,5 2,57 L 35x35x3 2,86 L 40x40x1,5 1,81 L 40x40x2 2,38 L 40x40x3 3,33 L 45x45x2 2,70 L 45x45x3 3,80 L 50x50x1,5 2,28 L 50x50x2 3,01 L 50x50x2,5 3,01 L 50x50x3 4,28 L 60x60x2 3,64 L 60x60x3 5,22 L 70x70x2 4,29 L 70x70x3 6,16 L 80x80x3 7,10 L 90x90x3 8,04 L 100x100x3 8,99 L L = Lager VL = Verkslager

6 SVETSADE FYRKANTIGA PRECISIONSSTÅLRÖR ENL EN (DIN 2395) REKTANGULÄRA 20x10x1 0,44 L 20x10x1,5 0,63 L 20x15x1,5 0,75 L 25x15x1,5 0,87 L 25x15x L 25x20x1,5 0,78 L 25x20x2 1,26 L 30x10x1,5 0,87 L 30x15x1,5 0,97 L 30x20x1 0,76 L 30x20x1, L 30x20x2 1,44 L 35x15x1,5 1,10 L 35x20x1,5 1,22 L 35x20x2 1,60 L 35x25x2 1,73 L 40x10x1,5 1,12 L 40x20x1,25 1,13 L 40x20x1,5 1,34 L 40x20x2 1,75 L 40x20x3 2,39 L 40x25x1,25 1,19 VL 40x25x1,5 1,44 VL 40x25x2 1,89 L 40x30x1,5 1,57 L 40x30x2 2,07 L 40x30x3 2,86 L 45x25x2 2,05 L 50x20x1,5 1,57 L 50x20x2 2,07 L 50x20x2,5 2,51 VL 50x25x1,5 1,69 L 50x25x2 2,22 L 50x25x2,5 2,75 L 50x25x3 3,10 L 50x30x1,5 1,81 L 50x30x2 2,38 L 50x30x2,5 2,90 L 50x30x3 3,33 L 50x40x2 2,70 L 50x40x3 3,80 L 60x20x1,5 1,81 L 60x20x2 2,39 L 60x30x2 2,70 L 60x30x3 3,80 L 60x40x1,5 2,27 L 60x40x2 3,01 L 60x40x3 4,28 L 60x50x3 4,75 VL 70x25x2 2,86 L 70x25x2,5 2,86 L 70x30x2 3,01 L 70x40x2 3,33 L 70x40x3 4,75 L 70x50x3 5,22 L 80x20x2 3,01 L 80x40x2 3,64 L 80x40x3 5,22 L 80x50x2 3,93 L 80x50x3 5,69 L 80x60x3 6,16 L 100x30x2,5 4,90 L 100x40x2 4,27 L 100x40x3 6,16 L 100x50x3 6,63 L 100x60x3 7,10 L 120x40x3 7,10 L 120x60x3 8,04 L 120x80x3 8,99 L L = Lager VL = Verkslager

7 SVETSADE FYRKANTIGA PRECISIONSSTÅLRÖR ENL EN (DIN 2395) PLATT OVALA OCH ELIPTISKT OVALA Platt ovala Eliptiskt ovala 20x10x1,5 0,54 P 25x15x1,5 0,78 P 25x15x2 0,99 P 30x15x1,5 0,87 VL 30x15x2 1,13 VL 31x16x1,25 0,73 P 31x16x1,5 0,87 P 31x16x2 1,13 P 35x20x2 1,38 VL 36x16x1,5 1,05 VL 38x20x1,5 1,12 VL 40x20x1,5 1,13 L 40x20x2 1,48 VL 50x15x1,25 1,13 P 50x15x1,5 1,35 P 50x20x2 1,87 L 22x16,8x1,25 0,58 P 22x16,8x1,5 0,68 P 25x17x1,25 0,64 P 30x20x1,25 0,73 P 30x20x1,5 0,87 P 31x17,5x1,5 0,87 P 40x20x2 1,39 P L = Lager VL = Verkslager P = Ur produktion
