1 ASV automatiska stamventiler Öka energieffektiviteten och få fler nöjda kunder Lösningar för automatisk balanserings- och temperaturstyrning för tvårörsvärmesystem. Spara upp till 20 % energi med ett korrekt injusterat system. heating.danfoss.se

2 Automatisk stamreglering för tvårörsvärmesystem Varenda dag arbetar du för att leverera professionella lösningar och tjänster till dina kunder. Samtidigt arbetar vi på Danfoss för att hitta morgondagens energieffektiva lösningar. Smarta tekniska uppfinningar och utmärkt ingenjörskonst kan hjälpa till att uppfylla de allt större behoven av optimerad infrastruktur och energieffektivitet samtidigt som vi får ett bättre inomhusklimat för både arbete och boende. Om vi till exempel tänker på alla dessa tvårörsvärmesystem som finns i hyreshus, skolor, kontor och andra byggnader, så är upp till % av dem ineffektiva. De slösar med värdefull energi och får hyresgästerna att klaga. Vi vet hur man förbättrar effektiviteten med upp till 20 %, hur man skapar ett ljudlöst system med jämn värmefördelning och vi vet dessutom hur man fördelar värmekostnaderna på ett rättvist sätt. Lösningen på alla dessa problem är automatisk stamreglering med våra ASVprodukter. Tillsammans med våra välkända radiatortermostater har vi en enkel och effektiv lösning som redan i många år visat sig fungera väl och som löpande vidareutvecklats för att uppfylla dina förväntningar under många år framöver. Vi är Danfoss. Vår paroll är Engineering Tomorrow. 2

3 De rätta grunderna Obalans leder till problem En av de största utmaningarna med tvårörsvärmesystem är svårigheten att nå en bra hydraulisk balans. Både vid full och delvis belastning blir vattencirkulationen i ett hus ofta ojämn, och därmed också värmefördelningen. Som ett försök att avhjälpa situationen installerar man ofta manuella stamventiler och/eller större pumpar för att distribuera vattnet bättre. Olyckligtvis fungerar detta bara vid full belastning, förutsatt att ventilerna har driftsatts på rätt sätt. Trots alla insatser och investeringar ger systemet fortfarande upphov till klagomål från hyresgästerna om värme, missljud, höga elräkningar och orättvist fördelade uppvärmningskostnader. Med tanke på att % av alla fastigheter har ineffektiva värmesystem är det tämligen sannolikt att du blir ombedd att hitta en bra och kostnadseffektiv lösning. Balansen är det viktiga Som tur är har Danfoss en lösning som eliminerar tryckvariationer, den primära orsaken till obalans i tvårörsvärmesystem. Vi ber att få presentera din nya automatiska balanseringslösning Danfoss ASV. Den stigrörsmonterade ASV-lösningen består av en differenstrycksregulator, ASV-PV, och en tillhörande ventil, ASV- BD. De två ventilerna kopplas samman med ett impulsrör. Om stigrörets differenstryck överskrider inställt börvärde reagerar ASV-PV-regulatorn omedelbart för att hålla tryckskillnaden konstant. Installationen av en ASVkombination garanterar inte bara en konstant tryckskillnad, utan även ett korrekt flöde i de olika stigrören. Danfoss förinställbara RA-N-ventiler används för att skapa ett korrekt flöde genom alla radiatorer. Tillsammans skapar ASV och RA-N automatiskt en optimal hydraulisk balans i systemet, oavsett om det är delvis eller fullt belastat. Balansen är orubblig, inga störande oljud förekommer och energianvändningen minskar dramatiskt. Denna stabila balans gör också att värmemätningen vid radiatorerna blir mer exakt, vilket ger en mer rättvis fördelning av uppvärmningskostnaderna mellan hyresgästerna. Att känna igen ett system i obalans Ojämn värmedistribution och varierande starttider Missljud från värmesystemet Svårigheter att reglera temperaturen Omfattande energislöseri Höga elräkningar Stora kostnader för handläggning av klagomål Arbetskrävande handläggning av klagomål Resultat med automatisk stamreglering Skapa ett framtidssäkrat värmesystem God flexibilitet passar alla typer av fastigheter och behov Enkel driftsättning både för nybyggnation och renovering Ökad energieffektivitet och korta återbetalningstider Exakt och snabbreagerande temperaturreglering Beprövade lösningar som sätter stopp för problem och klagomål 3

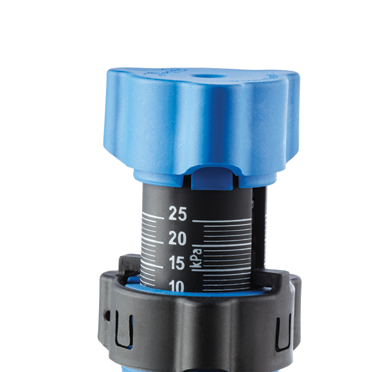

4 Fördelarna med att välja ASV Beprövat och enkelt Din bästa möjlighet att skapa ett energieffektivt tvårörsvärmesystem är att välja den tekniskt mångsidiga kombinationen Danfoss ASV/RA-N. Lösningen är väl beprövad, enkel att utforma och erbjuder pålitlig drift, precis reglering och kostnadsbesparingar. Snabb och pålitlig ASV-kombinationen går snabbt att installera, är enkel att underhålla och innebär färre återbesök hos kunderna. Spolning, fyllning och driftsättning av systemet kan genomföras snabbt och enkelt och installationsmöjligheterna är många. Oavsett om det handlar om stammar med stigrör som förgrenas i radiatorgrupper eller per lägenhet är ASV den perfekta lösningen, oavsett om det handlar om renovering eller nybyggnation. ASV-PV Installatörsvänliga inställningar Det är enkelt att ställa in nödvändig tryckskillnad med den tydliga och väl synliga skalan. Börvärdet är enkelt att ändra genom att vrida inställningsringen manuellt. Inställningen kan låsas för att förhindra obehöriga ändringar. Ingen specialutrustning, inga mätinstrument eller reservdelar behövs. Inställningen påverkas inte av avstängningsfunktionen, vilket förhindrar oväntade förändringar av börvärden efter service och underhåll. Robust och precis Alla ASV-PV för differenstrycksreglering, oavsett storlek, har ett membran och en förmonterad ventil som är särskilt utformade för den aktuella storleken. Ventilens kona och säte är av mässing och saknar o-ringar. Detta ger en mycket pålitlig och robust konstruktion med ytterst precis differenstrycksreglering, i synnerhet vid låg partiell belastning av systemet. Enkel spolning och påfyllning När ett system ska spolas och fyllas på kan ASV tillfälligt låsas i öppen position med en spolningsring (tillbehör). Det innebär att spolning och påfyllning kan göras via både tillförsel- och returrör. Tillbehöret öppnar ASV-PV >100 % för att det ska gå att rengöra systemet snabbt och effektivt. Små dimensioner Eftersom stigrör ofta sitter i trånga utrymmen är minsta möjliga installationsmått viktigt. Oavsett DN-storlek är måtten på Danfoss ASV några av de minsta på marknaden när det gäller automatiska stamventiler.

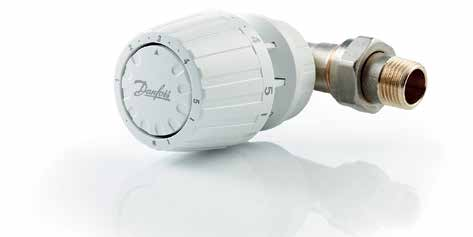

5 ASV-BD Balansera stigrören för jämn värmefördelning Enkel balansering Genom att installera ASV i de enskilda stigrören blir det enkelt att balansera alla flöden. När systemet balanseras tryggas en jämn värmefördelning i hela byggnaden, oberoende av systembelastning. Rummen värms varken för lite eller för mycket, vilket förhindrar överskottsflöden och onödig vattencirkulation, något som reducerar energispillet avsevärt. Maximal kontroll ASV-kombinationen innebär att varje enskilt stigrör blir tryckoberoende så att systemförändringar i delar av fastigheten inte påverkar vattenflödet. När stigrören alltid har ett stabilt differenstryck blir det enklare att installera en termostatisk radiatorventil och därigenom reglera rumstemperaturerna ännu bättre. ASV-lösningen ger ett välbalanserat och pålitligt värmesystem utan ljudproblem. Reglera rumstemperaturerna för ökad komfort Enkel inställning Danfoss erbjuder också den bästa lösningen för att reglera flödet till radiatorerna med radiatorventilerna RA-N. Det är enkelt att ställa in ett exakt flöde för radiatorn utan varken verktyg eller annan utrustning. Om hela systemet på detta sätt förses med förinställningar minimeras energikostnaderna och hyresgästerna får bästa möjliga komfort samtidigt som de betalar sin rimliga andel av kostnaderna. Maximal komfort För att kunna erbjuda hyresgästerna extra komfort måste radiatorventilerna förses med en termostatisk regulator. Det gör att temperaturen i varje enskilt rum kan styras separat. Danfoss erbjuder ett brett sortiment radiatorrumsgivare för alla som är intresserade av optimal kontroll samt kvalitet och design i en klass för sig. RA-N + RA2000 5

6 Att välja den bästa lösningen Danfoss ASV har funnits på marknaden i omkring 30 år, och våra radiatortermostater i över 70 år. Båda produkterna förbättras kontinuerligt för att uppfylla föränderliga marknads- och kundbehov. Ett specifikt kundönskemål är att hitta en enkel och prisvärd lösning för värmesystem med separata stig- och returrör, begränsad pumpuppfordringshöjd eller ett relativt litet antal radiatorer per stigrör. Dynamic Valve ett alternativ För att uppfylla dessa behov tog Danfoss fram Dynamic Valve (RA-DV), ännu en automatisk balanseringslösning för tvårörsvärmesystem. Jämfört med den stigrörsmonterade ASV-lösningen innebär detta att en ventil med inbyggd tryckregulator monteras på radiatorerna. Båda produkterna erbjuder en likartad lösning på samma problem, men lösningen åstadkoms med en annan metod. För att hjälpa dig att fatta rätt beslut har vi sammanställt de viktigaste urvalskriterierna i nedanstående tabell. Den största skillnaden mellan de två lösningarna är det maximala differenstrycket i systemet. Dynamic Valve är särskilt utvecklad för system med en pumpuppfordringskapacitet på upp till 6 meter (60 kpa), och den är kompatibel med de flesta befintliga radiatorer som kräver ett maximalt flöde på 135 l/timme. Den tekniskt mångsidiga ASV ASV/RA-N-kombinationen erbjuder en unik teknisk mångsidighet och lämpar sig speciellt väl för system med pumpuppfordringskapaciteter på över 6 meter (60 kpa). Standardintervallet på 5 25 kpa uppfyller kraven för de flesta normala radiatorbaserade värmesystem. Kombinationen har få begränsningar och är det bästa alternativet, framför allt då det redan finns radiatorventiler med förinställningsmöjlighet eller för system med många radiatorer per stigrör. Valet av rätt lösning beror i hög grad på själva byggnaden, dess värmesystem och andra praktiska faktorer. Våra tekniksäljare kan ge dig råd och hjälpa dig att välja det bästa alternativet för varje enskilt projekt. LÖSNINGAR TRYCK RADIATOR SYSTEM EKONOMI Radiatormonterad RA-DV Maximalt differenstryck = 60 kpa Max.flöde = 135 l/h P = W vid T = 20K P = W vid T = 30K Bästa valet för komplicerade stamkonstruktioner Bästa valet för svåråtkomliga primära stigrör/returrör Bästa valet för stigrör med få radiatorer Bästa valet vid långa avstånd mellan primära stigrör/returrör Stigrörsmonterad ASV + radiatormonterad RA-N Maximalt differenstryck = 250 kpa Ingen begränsning av flöde (l/h) Bästa valet om maximalt differenstryck är okänt Bästa valet för stigrör med många radiatorer Bästa valet när välfungerande förinställda ventiler redan finns Enda valet för system med inbyggda ventiler 6

7 Heltäckande produktutbud Vi rekommenderar en automatisk balanseringslösning för alla tvårörsvärmesystem. Danfoss har alla produkter du behöver. STIGRÖRSMONTERAD ASV-LÖSNING RADIATORMONTERAD RA-DV-LÖSNING Stigrörsmonterade produkter Styrenhet ASV-PV för differenstryck + ASV-BD-ventil DN Inställningsområde 5 25 kpa Kvs 1,6 16,0 (ASV-BD 3,0 40,0) PN 16 Rekommenderat differenstryck 10 kpa Maximal pumpuppfordringskapacitet 15 m (250 kpa) Stigrörsmonterade produkter Radiatorventil RA-N med förinställning DN Inställningsområde l/h (RA-N 10/15 i position 1 och RA-N 20/25 i position N, P = 5 kpa) PN 10 Rekommenderat differenstryck 5 kpa Tryckoberoende radiatorventil RA-DV DN Inställningsområde l/h PN 10 Nödvändigt differenstryck 10 kpa Maximal pumpuppfordringskapacitet 6 m (60 kpa) Termostatgivare för RA-N och RA-DV RA 2000-serien, gasfyllda RAW-, RAE-, RAS-C2- och RA-X-serien, vätskefyllda eco, elektronisk fristående connect med Danfoss Link CC, elektronisk trådlös Skapade för flexibilitet Konceptet Renovation + Våra flexibla automatiska balanseringslösningar ger dig tillgång till skräddarsydda förbättringar för dina projekt med tvårörsvärmesystem. Oavsett hustyp, systemspecifikationer och praktiska omständigheter passar både Danfoss ASV och Dynamic Valve perfekt. Båda lösningarna ger: Bättre temperaturreglering Jämnare värmefördelning och rättvis fördelning av uppvärmningskostnader Inga fler ljudproblem Energibesparingar Skanna QR-koden för att se en animerad film om ASV, den automatiska balanseringslösningen. Renovation + är en dynamisk Danfoss-lösning utvecklad som ett svar på det akuta behovet av att reducera de enorma energimängder som i dagsläget slösas bort i fastigheter i hela Europa. Renovation + -konceptet innebär integrerade smarta lösningar för renovering och uppgradering av både en- och tvårörsvärmesystem. I konceptet ingår en mängd olika produkter och lösningar, och är huvudsakligen inriktat på att förbättra energieffektiviteten för befintliga värmesystem i bostadshus. Både Dynamic Valve och ASV ingår i Danfoss Renovation + -konceptet. 7

8 Väl mött på hbc.danfoss.com Du tar enklast kontakt med Danfoss Hydronic Balancing & Control via internet. Gå till hbc.danfoss.com eller någon av våra många lokala webbplatser. Där hittar du mängder av informationsmaterial och verktyg. Med hjälp av dessa verktyg kan du välja bästa möjliga produkter för vart och ett av dina projekt. Hitta den lämpligaste produkten med de rätta måtten och förbered rätt inställningar för att göra jobbet ute på plats så enkelt som möjligt. 1 klick ger kunskap. Utöka dina kunskaper och din verktygslåda genom att regelbundet besöka hbc.danfoss.com. Litteratur Både företagsekonomisk och teknisk litteratur hjälper dig att förklara våra produkter och lösningar för dina kunder och hjälper dig också att hitta de bästa produkterna för dina projekt. Här finns broschyrer, fallstudier, tekniska datablad och handböcker. Verktyg Videofilmer och pedagogiska animeringar hjälper dig att förstå våra produkter bättre. Beräkningsverktyg och programvara kan hjälpa dig med driftsättningen på fältet. Sociala medier Du kan inte bara besöka våra webbplatser, utan även följa oss på sociala medier. På youtube.com/danfossheating kan du hitta våra videoklipp. Klicka bara på Hydronic Balancing & Control (Hydraulisk balansering och styrning). Du kan också hänga med i det allra senaste genom att följa oss på Twitter: twitter.com/danfossbalance Danfoss AB Heating Segment Marieholmsgatan 10 C Göteborg Sweden Tel: danfoss@danofss.se Danfoss ansvarar inte för eventuella fel i kataloger, broschyrer och annat tryckt material. Danfoss förbehåller sig rätten att ändra sina produkter utan att detta meddelas i förväg. Detta gäller även produkter som redan är beställda, under förutsättning att det inte innebär ändringar av redan avtalade specifikationer. Alla varumärken i det här materialet tillhör respektive företag. Danfoss och Danfoss logotyp är varumärken som tillhör Danfoss A/S. Alla rättigheter förbehålles. VBA6Q307 Copyright Danfoss Pravda.dk
