1 FLEXSYSTEM REDAir Komplett fasadsystem enkelt att montera

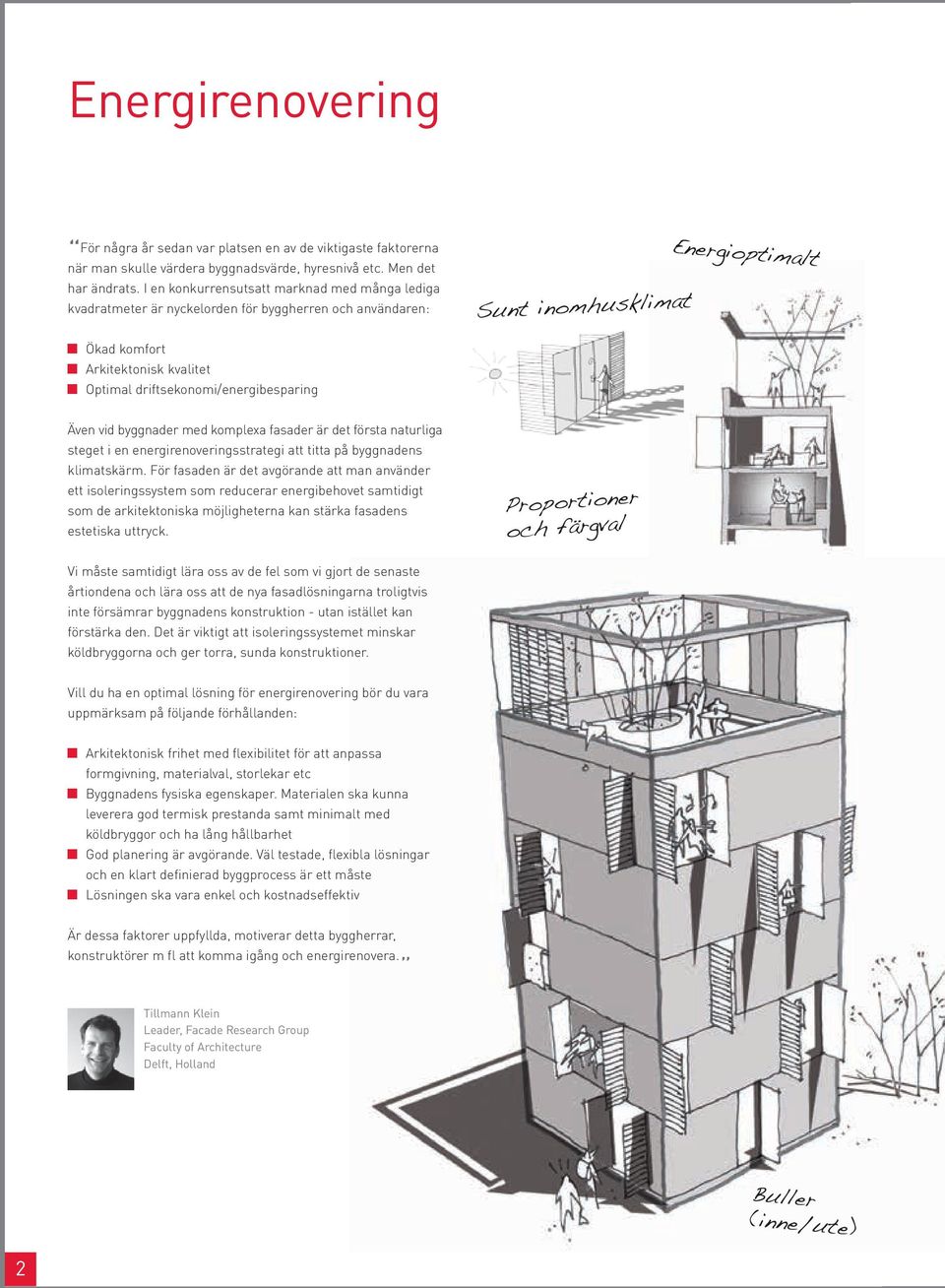

2 Energirenovering För några år sedan var platsen en av de viktigaste faktorerna när man skulle värdera byggnadsvärde, hyresnivå etc. Men det har ändrats. I en konkurrensutsatt marknad med många lediga kvadratmeter är nyckelorden för byggherren och användaren: Sunt inomhusklimat Energioptimalt Ökad komfort Arkitektonisk kvalitet Optimal driftsekonomi/energibesparing Även vid byggnader med komplexa fasader är det första naturliga steget i en energirenoveringsstrategi att titta på byggnadens klimatskärm. För fasaden är det avgörande att man använder ett isoleringssystem som reducerar energibehovet samtidigt som de arkitektoniska möjligheterna kan stärka fasadens estetiska uttryck. Proportioner och färgval Vi måste samtidigt lära oss av de fel som vi gjort de senaste årtiondena och lära oss att de nya fasadlösningarna troligtvis inte försämrar byggnadens konstruktion - utan istället kan förstärka den. Det är viktigt att isoleringssystemet minskar köldbryggorna och ger torra, sunda konstruktioner. Vill du ha en optimal lösning för energirenovering bör du vara uppmärksam på följande förhållanden: Arkitektonisk frihet med flexibilitet för att anpassa formgivning, materialval, storlekar etc Byggnadens fysiska egenskaper. Materialen ska kunna leverera god termisk prestanda samt minimalt med köldbryggor och ha lång hållbarhet God planering är avgörande. Väl testade, flexibla lösningar och en klart definierad byggprocess är ett måste Lösningen ska vara enkel och kostnadseffektiv Är dessa faktorer uppfyllda, motiverar detta byggherrar, konstruktörer m fl att komma igång och energirenovera. Tillmann Klein Leader, Facade Research Group Faculty of Architecture Delft, Holland Buller (inne/ute) 2

3 REDAir FLEXSYSTEM Komplett fasadsystem enkelt att montera REDAir FLEXSYSTEM är ett nytt innovativt, ventilerat fasadsystem, som består av några få specialutvecklade komponenter. När de monteras ger det en stark, enkel och hållbar lösning som resulterar i en mycket bra totalekonomi. Kan användas till både nybyggnation och renovering Passar de flesta byggnadstyper Passar de flesta väggkonstruktioner Kan användas vid byggnadshöjd på upp till 30 meter. Vid högre byggnader kontakta ROCKWOOL AB Lätt att anpassa designfrihet Välj mellan nästan alla typer av fasadbeklädnader upp till 50kg/m 2 A B A B Effektiv obrännbar isolering med FLEXSYSTEM Skivor Brand- och mögelimpregnerade FLEXSYSTEM LVL-läkt C Specialskruv anpassad till aktuellt underlag D FLEXSYSTEM Friktionsplatta ger enkel och snabb montering D E Fritt val av fasadbeklädnad. Här ett exempel med ROCKPANEL E C Passar de flesta typer av byggnader Innovativt system REDAir FLEXSYSTEM använder sig av friktionen mellan isolering och läkt. Styrkan i isoleringen och specialskruvarna bär upp fasaden vilket innebär att traditionellt regelverk av trä eller metall kan undvikas. REDAir FLEXSYSTEM passar till både nybyggnation och renovering REDAir FLEXSYSTEM är ett nytt innovativt sätt att tänka och utmanar med få komponenter de traditionella system som finns för fasadisolering. 3

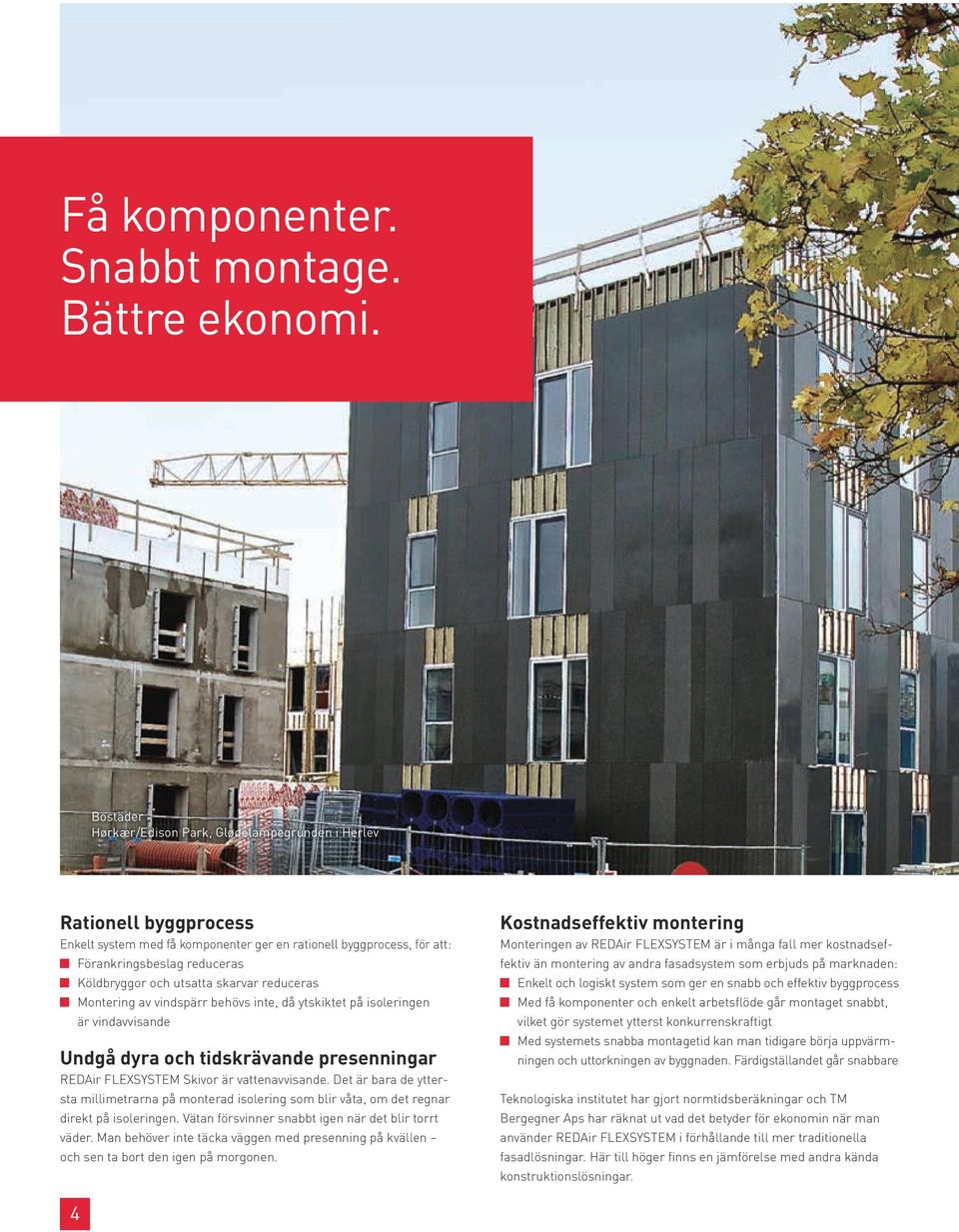

4 Få komponenter. Snabbt montage. Bättre ekonomi. Bostäder Hørkær/Edison Park, Glødelampegrunden i Herlev Rationell byggprocess Enkelt system med få komponenter ger en rationell byggprocess, för att: Förankringsbeslag reduceras Köldbryggor och utsatta skarvar reduceras Montering av vindspärr behövs inte, då ytskiktet på isoleringen är vindavvisande Undgå dyra och tidskrävande presenningar REDAir FLEXSYSTEM Skivor är vattenavvisande. Det är bara de yttersta millimetrarna på monterad isolering som blir våta, om det regnar direkt på isoleringen. Vätan försvinner snabbt igen när det blir torrt väder. Man behöver inte täcka väggen med presenning på kvällen och sen ta bort den igen på morgonen. Kostnadseffektiv montering Monteringen av REDAir FLEXSYSTEM är i många fall mer kostnadseffektiv än montering av andra fasadsystem som erbjuds på marknaden: Enkelt och logiskt system som ger en snabb och effektiv byggprocess Med få komponenter och enkelt arbetsflöde går montaget snabbt, vilket gör systemet ytterst konkurrenskraftigt Med systemets snabba montagetid kan man tidigare börja uppvärm- ningen och uttorkningen av byggnaden. Färdigställandet går snabbare Teknologiska institutet har gjort normtidsberäkningar och TM Bergegner Aps har räknat ut vad det betyder för ekonomin när man använder REDAir FLEXSYSTEM i förhållande till mer traditionella fasadlösningar. Här till höger finns en jämförelse med andra kända konstruktionslösningar. 4

5 Stor tidsvinst och en mer energioptimal lösning. Slutsats: Bättre ekonomi för alla parter. Stjern Entreprenør, Øyvind Trettøy Fasaden på lägenhetskomplexet Klaebuveien 145 i Norge har energirenoverats med ROCKWOOL FLEXSYSTEM. Fasadlösning Indextal Projektansvarig Øyvind Trettøy: Systemet rekommenderas verkligen för renovering och energirenovering av fasader. Vi har gjort stora besparingar på montagetiden, fått en bättre isolerad vägg i förhållande till en traditionell fasadisolering och byggplatskostnaderna reducerades kraftigt. ROCKWOOL REDAir FLEXSYSTEM 100 Isolering: 350 mm Dubbel trästomme utan invändig beklädnad 230 Isolering: 195 mm mm Trästomme med betongvägg 180 Isolering: 195 mm mm Stålstomme utan invändig beklädnad 210 Isolering: 250 mm mm Stålreglar (Z/C-profil på beslag/betongvägg) 220 Isolering: 200 mm mm Indextal täcker montagetid utan beklädnad och systemmaterial för de enskilda lösningarna. Besparingen i förhållande till en traditionell lösning med utvändig gips och mjuk mineralull monterad mellan träreglar: Tidsbesparing genom att använda FLEXSYSTEM: (1618 m 2 ) Snabbare byggtid och reducerade byggplatskostnader: Total besparing vid användning av FLEXSYSTEM: 862 timmar ca kr ca kr - motsvarande: ca 248 kr/m 2 5

6 REDAir FLEXSYSTEM ger värme i arkitekturen Kontor Statoil, Fornebu i Norge Ett fåtal komponenter som är tongivande Fasaden är byggnadens ansikte. Det ställer stora krav. REDAir FLEXSYSTEM öppnar nya möjligheter för att uppfylla arkitektens design, som tidigare begränsades av ekonomin i anbudsfasen Genom att välja en hållbar fasadbeklädnad med låg underhållsgrad garanteras hög kostnadseffektivitet under hela byggnadens livslängd. Vår rekommendation är en kombination av REDAir FLEXSYSTEM och ROCKPANEL REDAir FLEXSYSTEM kan användas till storformats fasadpaneler samt till små format som skiffer eller skärmtegel Önskas en putsad fasad på REDAir FLEXSYSTEM monteras ett putsningsbart skivmaterial på LVL-läkten Kvalitet och säkerhet Fasadens dolda kvaliteter är minst lika viktiga. Bakom REDAir FLEXSYSTEM finns ROCKWOOL koncernen. Systemet har provats och testats på Teknologiskt Institut och nationella testinstitut i Sverige och Norge. Därför är det inte svårt att uppfylla arkitektens krav på design och fasadbeklädnad samt Byggreglernas krav på värme-, brand- och ljudisolering. Brandsäkerhet: ROCKWOOL stenull har den bästa brandklassificeringen: A1obrännbart material. FLEXSYSTEM LVL-läkt är certifierat som B-s1, d0. REDAir FLEXSYSTEM är provat och godkänt enligt SP Fire 105. Se för mer information. 6

7 Typgodkänt: REDAir FLEXSYSTEM är ett typgodkänt system vilket innebär att systemet är bedömt av SP/Sitac för att uppfylla de svenska byggreglerna. Styrka: REDAir FLEXSYSTEM är självbärande och klarar upp till 50 kg/m 2. Statiskt fungerar REDAir FLEXSYSTEM genom att vikten från fasadbeklädnaden tas upp genom en kombination av stenullens skjuvhållfasthet och skruvens infästning i väggen. Vid vindsug från fasaden tas lasten primärt upp i skruv och LVL-läkt Miljö: En typisk isoleringsprodukt från ROCKWOOL sparar mer än 100 gånger den energi och de CO 2 -utsläpp som går åt för produktion, transport, användning och bortforsling mätt över en byggnads livslängd Aluminium Trä När du väljer REDAir FLEXSYSTEM kan du välja mellan en lång rad fasadbeklädnader exempel finns till höger. Skärmtegel Skiffer 7

8 Fler fördelar samtidigt På ROCKWOOL A/S kontor i Hedehusene används nya REDAir FLEXSYSTEM i kombination med lågenergifönster och ROCKPANEL fasadbeklädnad. Erik Johansen, arbetsledare i Enemaerke & Petersen a/s, har haft ansvaret för att den grå betongbyggnaden blir uppdaterad energimässigt och estetiskt och han är mycket entusiastisk. Det är genialt att man inte behöver bygga in stål i fasaden. Därmed sparar man ett extra arbetsmoment och jag tvivlar inte på att det går snabbare än att energirenovera på traditionellt vis. säger han och fortsätter: Det är dessutom en fördel att alla produkterna tål vatten. Det gör att snickarna sparar tid då de inte behöver packa ihop presenningar på morgonen och sen lägga ut dem igen på kvällen. Framtida fördelar Lösningen är mycket snabb och enkel och medarbetare på ROCKWOOL kan arbeta kvar i byggnaden medan den renoveras. Det ger stora besparingar och Erik ser ännu fler framtida fördelar med systemet. Medan våra hantverkare provar REDAir FLEXSYSTEM i praktiken får de fler idéer om hur arbetsmomenten kan göras ännu snabbare. avslutar Erik Johansen. Jag är helt övertygad om att REDAir FLEXSYSTEM är snabbare än en traditionell energirenovering. Arbetsledare Erik Johansen, Enemærke & Petersen a/s Renovering med tydliga fördelar När en fasad ska renoveras är det upplagt för att man samtidigt tilläggsisolerar och därmed ger byggnaden en framtidssäkrad isolerings- standard. Med REDAir FLEXSYSTEM integreras fasadrenoveringen och isoleringen i en och samma lösning. Det ger en rad fördelar: Minimal påverkan på byggnadens användare: Arbetet görs utvändigt och inomhus kan människor fortsätta som vanligt Oförändrad yta: Isoleringen tar ingen plats inomhus så fastighetens invändiga yta blir oförändrad Skyddar den existerande fasaden: REDAir FLEXSYSTEM skyddar fasaden. Den befintliga ytterväggen hålls varm och torr och risken för eventuella fukt- och mögelproblem minimeras Inbjudande fasad: Gamla slitna fasader får nytt liv och det finns möjlighet att ge byggnaden ett helt nytt ansikte Ökat byggnadsvärde: Byggnaden stiger i värde både på grund av den ökade isoleringsstandarden och fasadens nya uttryck och sist men inte minst, ger en utvändig fasadisolering ett bättre inomhusklimat och bidrar därmed till en bättre arbetsmiljö och en bättre komfort i kontorsbyggnader och lägenheter. Ett resultat du kan se och känna Bilden till höger visar den tydliga skillnaden i tilläggsisolerade områden och existerande sandwichelement. Tilläggsisolering förväntas ge en årlig besparing på 70 kwh per m 2 fasad. Användarna av byggnaden märkte redan när de första FLEXSYSTEM Skivorna monterades ett klart förbättrat inneklimat. 8

9 En fasadrenovering som både syns och märks ROCKWOOL A/S administrationsbyggnad före renoveringen. Termofotografering under monteringen av REDAir FLEXSYSTEM. Höger sida av bilden visar den tilläggsisolerade delen av byggnaden. 9

10 Nollenergihus och mycket miljö Nollenergihus Froland, Norge Paret Østensen och Nordli har som de första i Norge byggt ett nollenergihus. Vi ville ha ett underhållsfritt hus som skulle vara extremt energisnålt och funktionellt samtidigt som man tog hänsyn till miljön, säger Martin Østensen. Ekonomisk vinst Huset har ett mycket lågt energibehov och producerar energi med hjälp av solfångare och solcellspaneler. Det finns självklart ett miljömässigt perspektiv på att inte skicka ut värmen genom fönstren. Men för oss fanns även en ekonomisk vinst säger Martin. Totallösning med ROCKWOOL Beslutet var inte svårt då arkitekten presenterade en komplett lösning med ROCKWOOL isolering. En tak-till-grund isolering med FLEXSYSTEM monterat på väggarna i kombination med andra ROCKWOOL lösningar från tak till golv. Med FLEXSYSTEM slapp vi köldbryggor och vi fick en mycket tätare isolering och så sparade vi en massa tid och pengar Martin Østensen, ägare av Nollenergihus Framtidssäkrat nybygge REDAir FLEXSYSTEM har en god grundläggande värmeisolerings- förmåga (λ 33). Det blir enklare att hålla en konstant rumstemperatur och ROCKWOOL stenulls effektiva brand- och ljudisolerande egenskaper hjälper till att skapa ett behagligt inneklimat och trygghet för de boende. 10 En utvändig fasadisolering med REDAir FLEXSYSTEM ger vid nybyggnation en effektiv isolering av ytterväggen: Konstruktionen ger minimalt med köldbryggor och bidrar därmed till ökad boendekomfort Hjälper till att uppfylla kraven för passiv- och nollenergihus Ger ett framtidssäkrat byggande med hållbara lösningar

11 Att bygga nytt kräver nya tankar REDAir FLEXSYSTEM är bra ekonomiskt både på kort och lång sikt. Systemet är starkt och hållbart med lång livslängd. Den höga kvaliteten resulterar i låga underhållskostnader. Med REDAir FLEXSYSTEM kan det vara ekonomiskt försvarbart att redan från starten öka fasadisoleringen till standarden för lågenergibyggnader. Det kostar bara några procent mer och merkostnaden kan snabbt tjänas in på lägre energikostnader och byggnadens högre värde. Med REDAir FLEXSYSTEM är det enkelt att bygga framtidssäkrade byggnader, som fungerar optimalt år efter år. 11

12 Bättre inneklimat och högre säkerhet Passivhusförskola Tromsø, Norge Passiv säkerhet Brandsäkerhet i byggnader handlar om att skydda människor, djur, egendom och miljön från de oftast våldsamma konsekvenser som uppstår vid en brand. Att ha fokus på brandsäkerhet betyder bl a att förebygga eller reducera risken för att en brand uppstår och utvecklas. ROCKWOOL stenull har den bästa brandklassifikationen: A1 obrännbart material. Stenullen kan tåla temperaturer på upp till C utan att smälta. Är olyckan framme kan det betyda extra tid för att rädda liv och egendom. Inneklimat De flesta människor har vistats i en byggnad med dåligt inneklimat. De flesta har också upplevt en byggnad med bra inneklimat fast då lägger man ofta inte märke till inneklimatet. Med REDAir FLEXSYSTEM finns alla förutsättningar för att uppnå ett bra inneklimat, där byggnadens användare trivs. Systemet bidrar till: En konstant och behaglig rumstemperatur Varmare ytor på ytterväggarna Att osunt och obehagligt drag undviks Resultatet är större komfort och bättre utnyttjande av varje kvadratmeter. 12

13 Barn trivs i nya passivhus I Tromsø valde man en total isoleringslösning med ROCKWOOL till kommunens första passivhusförskola. Både arkitekten och projektledaren var imponerade. Genom att bygga ett passivhus finns det en del utmaningar, t ex är det avgörande att huset är tätt med ett minimum av köldbryggor samtidigt som nödvändig ventilation garanteras och att lösningarna bidrar till en optimal energieffektivitet, berättar arkitekt Aksel Warhuus, Asplan Viak. Totalisolering För att garantera energieffektiviteten i de betong- och stålkonstruktioner, som förskolan har byggts i, valde man ROCKWOOL FLEXSYSTEM kombinerat med andra ROCKWOOL lösningar t ex i taket. Projektledare Martin Jørgensen, Nord-Tre AS betonar speciellt enkelheten och den optimala isoleringen utan köldbryggor. Fördelen med FLEXSYSTEM är att endast ett lager i regelkonstruktionen behövs. Vid en traditionell lösning använder man oftast en dubbel regelkonstruktion för att uppnå de U-värden som krävs för ett passivhus. Kombinationen av ROCKWOOL lösningar resulterade i en enkel och optimal isolering utan köldbryggor. Projektledare Martin Jørgensen, Nord-Tre AS Ljud- och bullerdämpning Ljud är en källa till både goda och dåliga upplevelser. ROCKWOOL stenull har goda ljudabsorberande egenskaper och bidrar till både ljud- och bullerdämpning. Certifiering ROCKWOOL har valt att ansluta sig till ett gemensam europeisk kvalitetssystem, det så kallade Keymark-systemet. De innebär att alla dokumenterade produktegenskaper är underordnade extern kontroll. 13

14 Vi hjälper dig att komma igång! Service, support och beräkningsverktyg Från den inledande designfasen till den färdiga byggnaden: Du kan få hjälp, vägledning och support hela vägen. Vi erbjuder teknisk service och support, så du tryggt och säkert kan genomföra ett projekt med REDAir FLEXSYSTEM. Vi har samlat all information om REDAir FLEXSYSTEM på Här finns t ex: Relevanta länkar ROCKWOOL Energiprogram: Med ROCKWOOL Energiprogram kan du göra energiberäkningar för nybyggnation, tillbyggnader och sommarhus samt U-värdesberäkningar Systemfördelar: Montering, säkerhet och ekonomiska beräkningar Systembeskrivningar: Produktdatablad Konstruktionsdetaljer: CAD ritningar, tips och råd samt specifikationer m.m. Beräkningsprogram till dimensionering och mängdberäkning av REDAir FLEXSYSTEM Inspiration: Referenser andra lösningar med REDAir FLEXSYSTEM samt olika möjligheter med fasadbeklädnader 14

15 4 punkter som karaktäriserar den optimala lösningen En ventilerad fasadlösning ger sunda fasader Den ventilerande luftspalten förhindrar överhettning bakom fasaden. Fasadmaterialet stoppar huvuddelen av regnvattnet. Regnvatten som når luftspalten ventileras bort. Den eventuella vattenånga som kommer inifrån huset leds ut genom den diffusionsöppna isoleringen till luftspalten. Med ROCKWOOL stenull får du mer REDAir FLEXSYSTEM är självbärande och ska inte förankras i t ex taket och behöver inget stöd vid sockeln. Dessutom är ROCKWOOL stenull vattenavvisande men diffusionsöppen. Samtidigt har stenullen god värmeisoleringsförmåga samt hög brandsäkerhet och en effektiv ljudisolering. REDAir FLEXSYSTEM i all sin enkelhet Få komponenter och enkla arbetsprocesser ger en enkel, snabb och konkurrenskraftig systemlösning som passar till många typer av byggnation: nytt, gammalt, högt och lågt. Ett bra lag: REDAir FLEXSYSTEM och ROCKPANEL Både REDAir FLEXSYSTEM och ROCKPANEL är baserade på stenull och därmed stenullens inbyggda egenskaper: Brandsäkerhet, ljud- och bullerdämpning, vattenavvisande samt komfort och miljö. Om du föredrar en kombinerad fasad ROCKPANEL fasadbeklädnad i stenull Stenullsbaserad = hållbar och med hög brandsäkerhet Bearbetas som trä men fungerar som sten Bred palett av färger och former Dimensions- och färgstabil Minimal vikt enkel hantering Genom att fokusera på flexibilitet och valfrihet vill ROCKWOOL ge fastighetsägaren största möjliga valfrihet. REDAir FLEXSYSTEM är inte den ända möjligheten att få en vacker och välisolerad fasadlösning. 15

16 Om ROCKWOOL Koncernen ROCKWOOL är världens ledande leverantör av innovativa produkter och system baserade på obrännbar stenull, som förbättrar miljön och livskvaliteten för miljoner av människor. Koncernen är en av världens ledande tillverkare av isolering. Med isoleringslösningar och system som bas samt andra byggrelaterade byggprodukter som akustikundertak, fasadbeklädnader och konsultverksamhet, bidrar koncernen till energieffektiva och brandsäkra byggnader med god akustik och ett behagligt inneklimat. ROCKWOOL skapar dessutom gröna lösningar till trädgårdsindustrin, innovativa specialfibrer för industriell användning, effektiv isolering till processindustri, marinoch offshoresegment samt även buller- och vibrationsisolering till den moderna infrastrukturen. Koncernens mer än medarbetare i över 40 länder ger service åt kunder över hela världen. Koncernen är starkt representerad i Europa och utvidgar sina produktions-, försäljnings- och serviceaktiviteter I Nord- och Sydamerika samt i Asien. Koncernens huvudkontor ligger i Hedehusene, strax utanför Köpenhamn. Företaget är noterat på NASDAQ OMX Nordic Exchange Köpenhamn. ROCKWOOL AB Box Jönköping info@rockwool.se 02/2013 proservice.dk ROCKWOOL AB All rights reserved. ROCKWOOL and ROCKPANEL are registered trademarks of the ROCKWOOL Group. REDAir is a trademark of the ROCKWOOL AB.
