1 REDAir TM FLEXSYSTEM Montageanvisning

2 Innehåll REDAir FLEXSYSTEM... 3 REDAir FLEXSYSTEM komponenter... 4 Kom igång... 5 Krav och förutsättningar... 7 Montering: 1. Montering av FLEXSYSTEM Skivor Förberedelse av FLEXSYSTEM LVL-läkt Montering av FLEXSYSTEM LVL-läkt D etaljer vid hörn, fönster, tak och grund Fasadbeklädnad Hjälp- och beräkningsverktyg Bostäder, Edison park, Herlev. Fasad med REDAir FLEXSYSTEM. 2

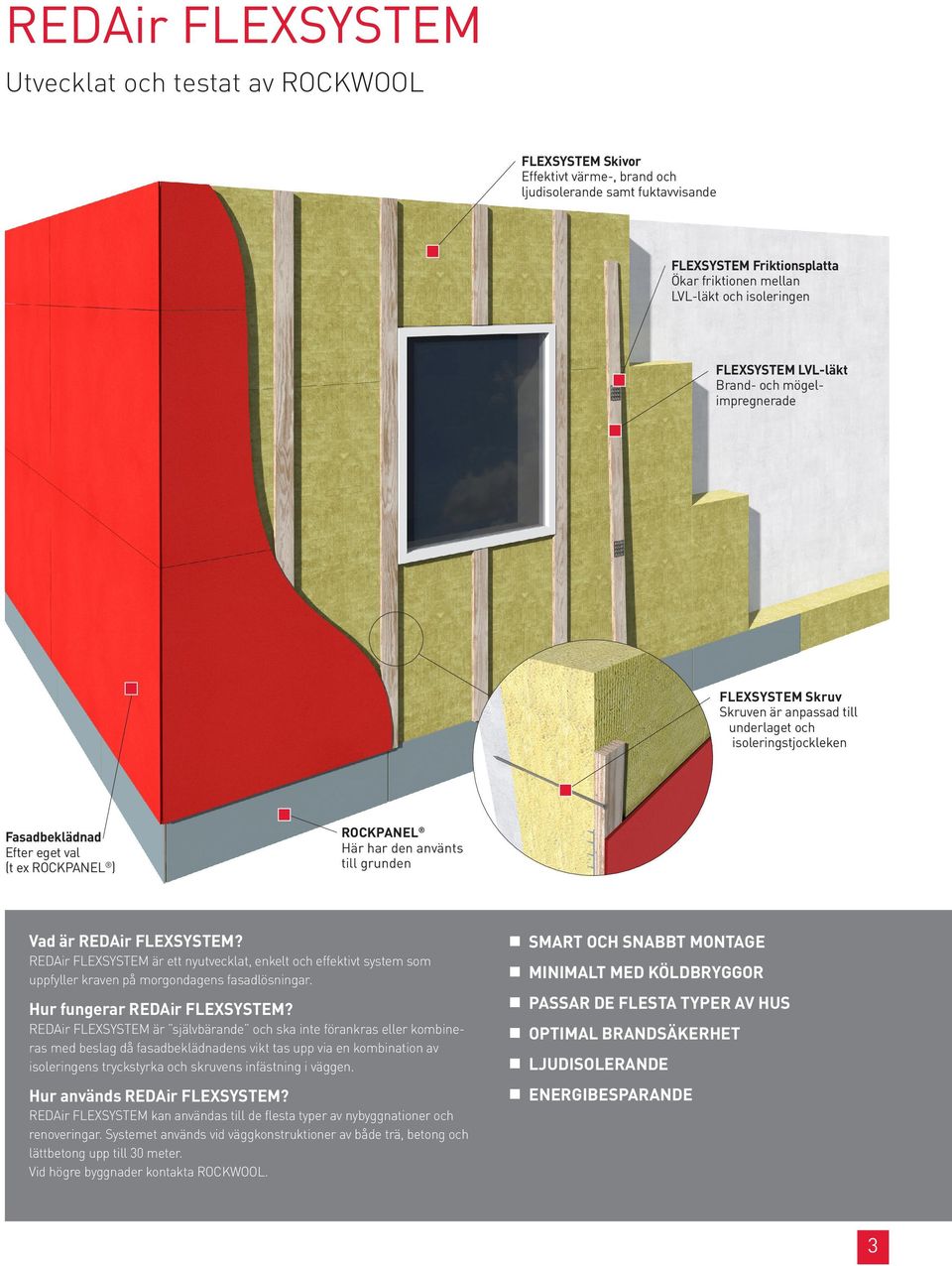

3 REDAir FLEXSYSTEM Utvecklat och testat av ROCKWOOL FLEXSYSTEM Skivor Effektivt värme-, brand och ljudisolerande samt fuktavvisande FLEXSYSTEM Friktionsplatta Ökar friktionen mellan LVL-läkt och isoleringen FLEXSYSTEM LVL-läkt Brand- och mögelimpregnerade FLEXSYSTEM Skruv Skruven är anpassad till underlaget och isoleringstjockleken Fasadbeklädnad Efter eget val (t ex ROCKPANEL ) ROCKPANEL Här har den använts till grunden Vad är REDAir FLEXSYSTEM? SMART OCH SNABBT MONTAGE REDAir FLEXSYSTEM är ett nyutvecklat, enkelt och effektivt system som uppfyller kraven på morgondagens fasadlösningar. MINIMALT MED KÖLDBRYGGOR Hur fungerar REDAir FLEXSYSTEM? PASSAR DE FLESTA TYPER AV HUS REDAir FLEXSYSTEM är självbärande och ska inte förankras eller kombineras med beslag då fasadbeklädnadens vikt tas upp via en kombination av isoleringens tryckstyrka och skruvens infästning i väggen. OPTIMAL BRANDSÄKERHET Hur används REDAir FLEXSYSTEM? ENERGIBESPARANDE LJUDISOLERANDE REDAir FLEXSYSTEM kan användas till de flesta typer av nybyggnationer och renoveringar. Systemet används vid väggkonstruktioner av både trä, betong och lättbetong upp till 30 meter. Vid högre byggnader kontakta ROCKWOOL. 3

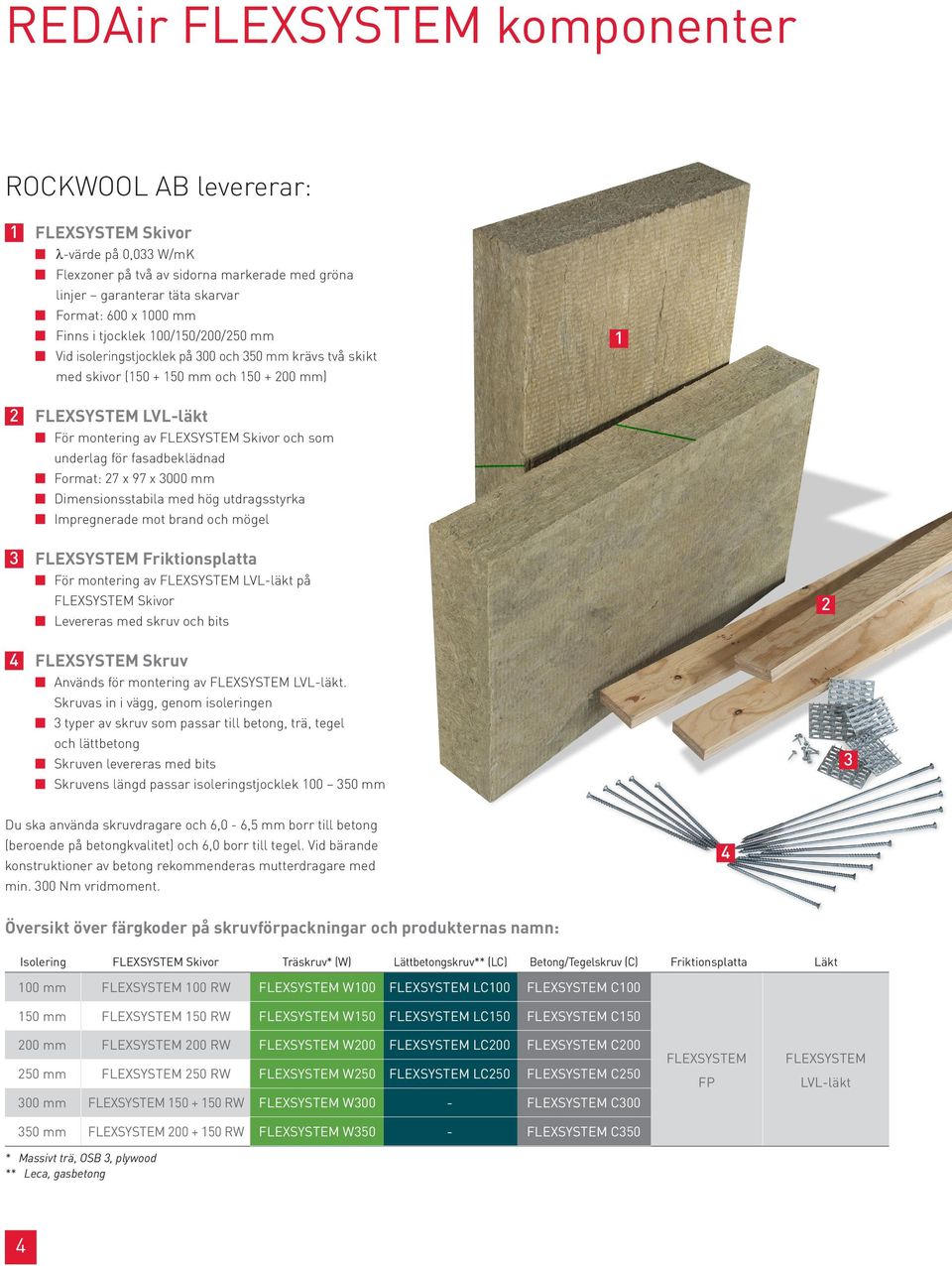

4 REDAir FLEXSYSTEM komponenter ROCKWOOL AB levererar: 1 FLEXSYSTEM Skivor λ-värde på 0,033 W/mK Flexzoner på två av sidorna markerade med gröna linjer garanterar täta skarvar Format: 600 x 1000 mm Finns i tjocklek 100/150/200/250 mm Vid isoleringstjocklek på 300 och 350 mm krävs två skikt med skivor ( mm och mm) 1 2 FLEXSYSTEM LVL-läkt För montering av FLEXSYSTEM Skivor och som underlag för fasadbeklädnad Format: 27 x 97 x 3000 mm Dimensionsstabila med hög utdragsstyrka Impregnerade mot brand och mögel 3 FLEXSYSTEM Friktionsplatta För montering av FLEXSYSTEM LVL-läkt på FLEXSYSTEM Skivor Levereras med skruv och bits 2 4 FLEXSYSTEM Skruv Används för montering av FLEXSYSTEM LVL-läkt. Skruvas in i vägg, genom isoleringen 3 typer av skruv som passar till betong, trä, tegel och lättbetong Skruven levereras med bits Skruvens längd passar isoleringstjocklek mm 3 Du ska använda skruvdragare och 6,0-6,5 mm borr till betong (beroende på betongkvalitet) och 6,0 borr till tegel. Vid bärande konstruktioner av betong rekommenderas mutterdragare med min. 300 Nm vridmoment. 4 Översikt över färgkoder på skruvförpackningar och produkternas namn: Isolering FLEXSYSTEM Skivor Träskruv* (W) Lättbetongskruv** (LC) Betong/Tegelskruv (C) Friktionsplatta Läkt 100 mm FLEXSYSTEM 100 RW FLEXSYSTEM W100 FLEXSYSTEM LC100 FLEXSYSTEM C mm FLEXSYSTEM 150 RW FLEXSYSTEM W150 FLEXSYSTEM LC150 FLEXSYSTEM C mm FLEXSYSTEM 200 RW FLEXSYSTEM W200 FLEXSYSTEM LC200 FLEXSYSTEM C mm FLEXSYSTEM 250 RW FLEXSYSTEM W250 FLEXSYSTEM LC250 FLEXSYSTEM C mm FLEXSYSTEM RW FLEXSYSTEM W300 - FLEXSYSTEM C mm FLEXSYSTEM RW FLEXSYSTEM W350 - FLEXSYSTEM C350 * Massivt trä, OSB 3, plywood ** Leca, gasbetong FLEXSYSTEM FP FLEXSYSTEM LVL-läkt 4

5 Kom igång Startkit För att förenkla monteringen följer det alltid med ett startkit i varje leverans. Det innehåller ett måttband för att enkelt kunna markera avståndet mellan skruvarna samt 40 st plastbrickor, för eventuell förankring av FLEXSYSTEM Skivor. Ytterliggare brickor kan köpas. Avstånd mellan skruvar Hur många skruvar som ska användas beror på terrängen, byggnadens höjd, den bärande väggen och fasadbeklädnaden. Dessa kriterier har vi förenklat i ett system, så du väljer mellan 6 olika skruvavstånd, som ger korrekt infästning. För att arbetet på arbetsplatsen ska bli lättare har vi tagit fram ett måttband så du enkelt kan markera rätt avstånd mellan skruvarna. Du kan läsa mer om skruvarna och avståndet mellan skruvarna på Du kommer direkt till sidan om du använder denna QR-kod: Etikett Varje skruvförpackning har försetts med en etikett som ger rätt leveransinformation. Produktens identitet C = Betong/Tegel LC = Lättbetong W = Trä Borrinstruktion Typ av borr (om borr behövs) Skruven är anpassad till Link til film denna isoleringstjocklek Link til film FLEXSYSTEM C100 Link til filmø 6,0 mm 100 mm!? i Certificering?! i mm?! i Tekniske facts Tekniske facts?! Link til film Certificering Link til film Certificering Skruvens dimension och antal Certificering Bits som ingår för infästning av skruv Tekniske facts FLEXSYSTEM C100 Tekniske facts Matr. nr > 200?! x 7,5 mm - i x25 mm T40 - x1 Materiale/Produkter?! i Materiale/Produkter Link til film Materiale/Produkter Tekniske fac Certificering Certificering Materiale/Produkter Materiale/P mot kanten på LVL Zon för friktionsplatta L6 L5 L4 L3 L2 L1 L6 L5 L4 50 cm Börja med att markera skruvens placering enligt färgmarkeringar och anvisningar. Därefter placeras friktionsplattan i den markerade zonen när skruvens placering. 50 cm Tydlig markering för placering av måttbandet på FLEXSYSTEM LVL-läkt. Skruvplacering (indelat i 6 kategorier, som är markerade med unika färger). Område för placering av friktionsplattor. OBS! När måttbandet vänds ska det bara vara 1 friktionsplatta vid mitten på FLEXSYSTEM LVL-läkten. 5

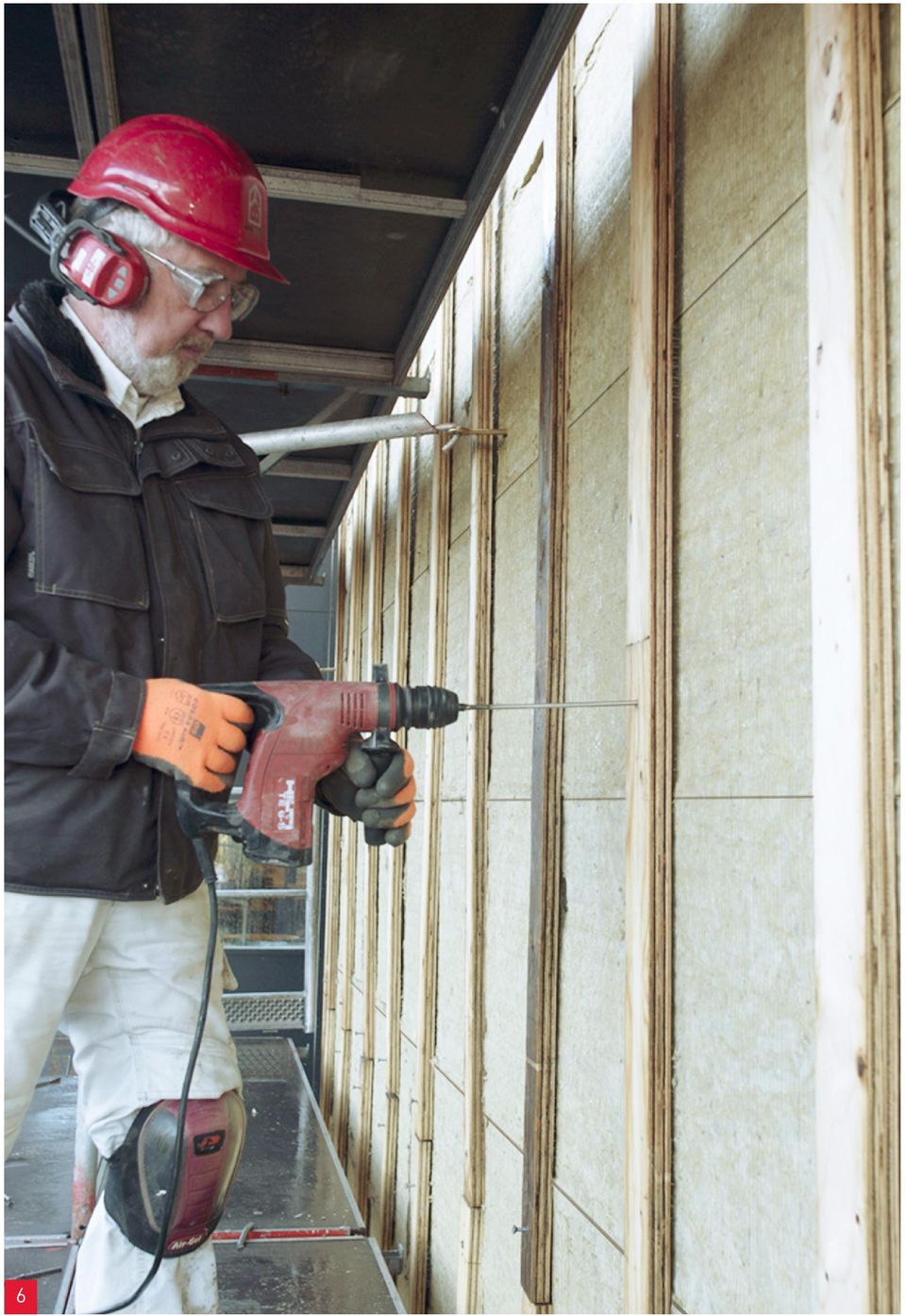

6 6

7 Krav och förutsättningar Vindlast Kontrollera detta innan du börjar Antalet skruvar beror på: - Byggnadens höjd - Geografisk placering - Terrängtyp - Väggkonstruktionens typ - Avstånd mellan FLEXSYSTEM LVL-läkt - Fasadbeklädnadens vikt - Isoleringstjocklek Vilket skruvavstånd/antal skruvar som ska användas per m 2 beräknas med hjälp av beräkningsprogrammet på Kontrollera alltid utdragsstyrkan innan du börjar (se tabell). Kontakta ROCKWOOL AB om du är osäker Väggen ska vara plan. Det får inte finns bulor eller svackor större än 10 mm på en sträcka av 3 m på väggytan Man ska försäkra sig om ventilation vid sockeln och takkonstruktionen Beräkna avståndet mellan LVL-läkten så de passar till fasadbeklädnaden dock max avstånd cc 600 mm Vid betongvägg rekommenderas minst två borr då de blir varma och behöver kylas ner Vid väggkonstruktion av tegel ska det förborras med ett 6 mm betongborr. Vid betong ska det förborras med ett 6.5 mm betongborr genom FLEXSYSTEM LVL-läkten och isoleringen direkt in i väggkonstruktionen Översikt över terrängtyper Antalet skruvar avgörs bl a av terrängtyp. Läs mer på Betong C20 Massivt tegel Lättbetong (AAC3) Leca (LAC3) OSB Plywood Massivt trä LVL läkt Genomdragningshållfasthet Terrängtyp I: Insjö Terrängtyp II: Fält Min. tjocklek: 100 mm Min tryckhållfasthet: 20 MPa Dim. utdragskraft (kn): 4,17 / 2,78 * Min. tjocklek: 108 mm (½ sten) Stenklass 15 Dim. utdragskraft (kn): 0,50 Min. tjocklek: 100 mm Min tryckhållfasthet: 4,5 MPa Dim. utdragskraft (kn): 0,80 Min tjocklek: 100 mm Tryckhållfasthet: 3 MPa Dim. utdragskraft (kn): 0,80 Min. tjocklek: 18 mm Kvalitet: OSB 3 Min. densitet: 600 kg/m 3 EN 300 Dim. utdragskraft (kn): 0,95 Min. tjocklek: 15 mm Fanérkvalitet P30 EN Dim. utdragskraft (kn): 0,84 Min. tjocklek: 32 mm C18 EN 338 Dim. utdragskraft (kn): 2,04 LVL, t = 27mm Dim. utdragskraft (kn): 2,46 Sjö eller plant och horisontellt område med försumbar vegetation och utan hinder. Område med låg vegetation som gräs och enstaka hinder (träd, byggnader) med minsta inbördes avstånd lika med 20 gånger hindrets höjd. Terrängtyp III: Småstad, skog Område täckt med vegetation eller byggnader eller med enstaka hinder med största inbördes avstånd lika med 20 gånger hindrets höjd (tex, byar, förorter och skogsmark). Terrängtyp IV: Stad *) Sprickor/ej sprickor i betongen Område där minst 15% av arean är bebyggd och där byggnadernas medelhöjd är 15 m. 7

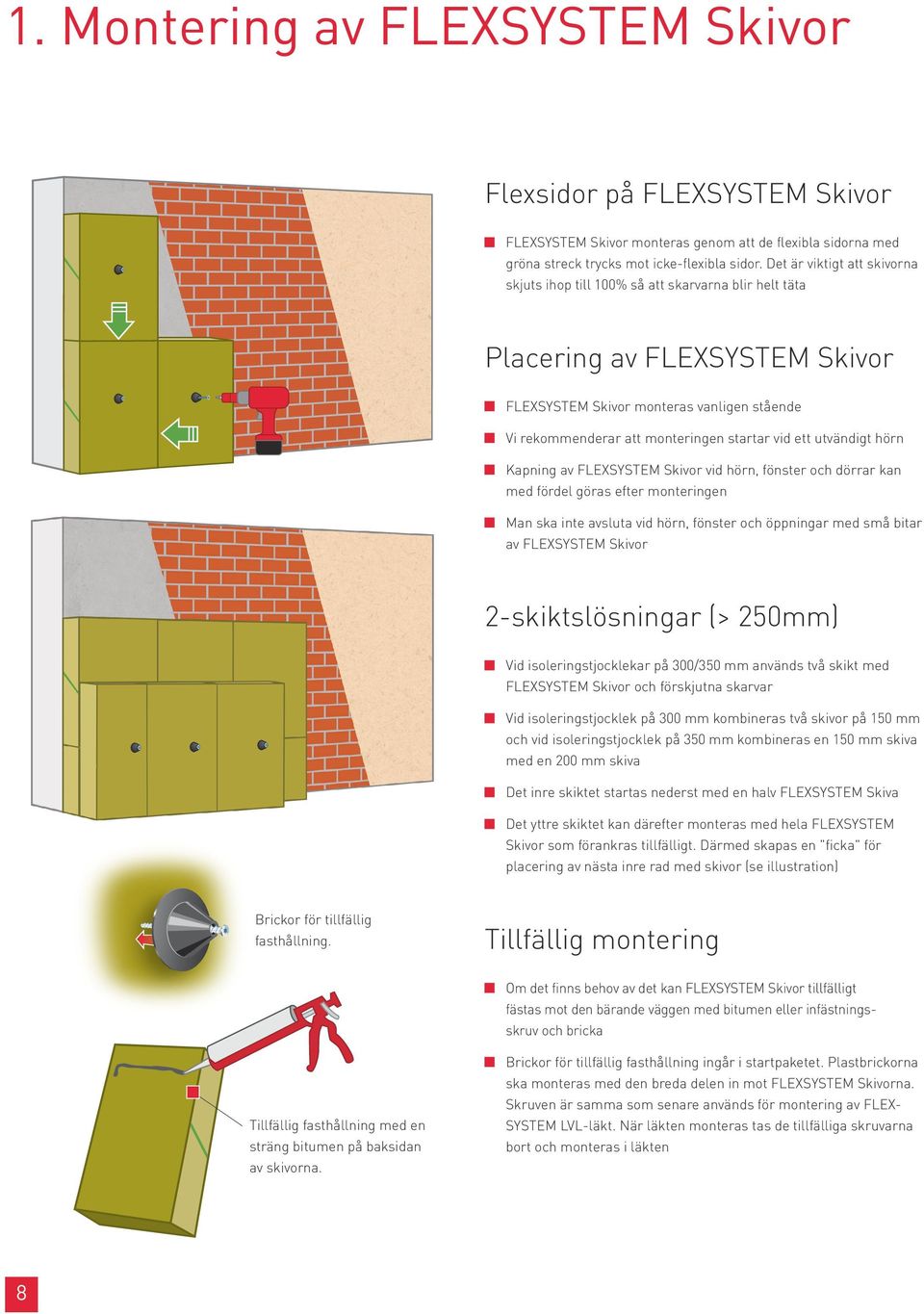

8 1. Montering av FLEXSYSTEM Skivor Flexsidor på FLEXSYSTEM Skivor FLEXSYSTEM Skivor monteras genom att de flexibla sidorna med gröna streck trycks mot icke-flexibla sidor. Det är viktigt att skivorna skjuts ihop till 100% så att skarvarna blir helt täta Placering av FLEXSYSTEM Skivor FLEXSYSTEM Skivor monteras vanligen stående Vi rekommenderar att monteringen startar vid ett utvändigt hörn Kapning av FLEXSYSTEM Skivor vid hörn, fönster och dörrar kan med fördel göras efter monteringen Man ska inte avsluta vid hörn, fönster och öppningar med små bitar av FLEXSYSTEM Skivor 2-skiktslösningar (> 250mm) Vid isoleringstjocklekar på 300/350 mm används två skikt med FLEXSYSTEM Skivor och förskjutna skarvar Vid isoleringstjocklek på 300 mm kombineras två skivor på 150 mm och vid isoleringstjocklek på 350 mm kombineras en 150 mm skiva med en 200 mm skiva Det inre skiktet startas nederst med en halv FLEXSYSTEM Skiva Det yttre skiktet kan därefter monteras med hela FLEXSYSTEM Skivor som förankras tillfälligt. Därmed skapas en "ficka" för placering av nästa inre rad med skivor (se illustration) Brickor för tillfällig fasthållning. Tillfällig montering Om det finns behov av det kan FLEXSYSTEM Skivor tillfälligt fästas mot den bärande väggen med bitumen eller infästningsskruv och bricka Midlertidig fastgørelse med Tillfällig en stribe fasthållning bitumen på bagsiden med af FLEXSYSTEM Batts. sträng bitumen på baksidan av skivorna. Brickor för tillfällig fasthållning ingår i startpaketet. Plastbrickorna ska monteras med den breda delen in mot FLEXSYSTEM Skivorna. Skruven är samma som senare används för montering av FLEX- SYSTEM LVL-läkt. När läkten monteras tas de tillfälliga skruvarna bort och monteras i läkten 8

9 2. Förberedelse av FLEXSYSTEM LVL-läkt Markering av skruvens placering Markering av skruvavstånd görs med hjälp av det medföljande måttbandet som ingår i startpaketet 1500 mm Målebånd placeres, med den markerede ende, helt til kanten af FLEXSYSTEM LVL. Herefter markeres skrueplaceringer ud fra målebåndets angivelser. Der kan med fordel markeres på siderne af LVL, da disse er synlige under hele montagen. Avståndet mellan skruvarna beror på terräng, byggnadens höjd, fasadbeklädnad och den bärande väggen. För att göra det enkelt finns 6 (L1-L6) skruvavstånd att välja mellan. Dessa är tydligt markerade på måttbandet Vilket skruvavstånd som ska användas beräknas på Måttbandet placeras sedan på motsatt kortsida (roteras 180 ) och skruvpunkter markeras på samma sätt Markeringen kan med fördel göras på sidan av FLEXSYSTEM LVL-läkten då kanten syns under hela montaget Montering av friktionsplatta 500 mm 1000 mm 1000 mm 500 mm Friktionsplattorna skruvas fast på läkten så att plattans hål pekar längs med läktens riktning 2 skruvar per friktionsplatta Avståndet mellan friktionsplattorna är cc 1000 mm Kontrollera att placeringen inte sammanfaller med placeringen av skruv Se på måttbandets markerade områden för friktionsplattan OBS! När måttbandet vänds ska det även monteras 1 friktionsplatta på mitten totalt 3 friktionsplattor per läkt. 9

10 3. Montering av FLEXSYSTEM LVL-läkt Placering av FLEXSYSTEM LVL-läkt FLEXSYSTEM LVL-läkt monteras alltid lodrätt för att tillåta ventilation bakom fasadbeklädnaden och så att eventuell kondens kan ventileras Vi rekommenderar att man bara använder FLEXSYSTEM LVL-läkt då dessa är impregnerade mot brand och mögel och har testats med korrekt utdragsstyrka FLEXSYSTEM LVL-läkt kapas om nödvändigt. Används inte i längder under 50 cm Vi rekommenderar att FLEXSYSTEM LVL-läkt placeras över skarvar i isoleringen. Detta är dock inget krav Max. avstånd mellan läkten är cc 600 mm Vid speciella tillfällen med stor vindlast kan det krävas mindre avstånd. Kontrollera med leverantören av fasadbeklädnaden Montering av skruvar Vid vägg av trä eller lättbetong monteras skruven direkt genom FLEXSYSTEM LVL-läkt och isoleringen och förankras i väggen Vid väggkonstruktion av tegel ska det förborras med ett 6 mm betongborr. Vid betong ska det förborras med ett 6.5 mm betongborr genom läkten och isoleringen direkt in i väggkonstruktionen Skruven försänks in i läkten tills läkten pressas 3-5 mm in i skivorna (se illustration) Fasadvikt 25 kg/m 2 Kompression av stenull 3 mm FLEXSYSTEM LVL-läkt får inte justeras genom att skruvarna lossas. Vi rekommenderar att skruven först sänks ca 1 mm. Därefter kan man öka till max 7 mm > 25 kg/m 2-50 kg/m 2 5 mm Se även "Tips & Råd" på samt tabeller på sidan 13 med vikter för olika typer av fasadbeklädnad. 10

11 4. Detaljer vid hörn, fönster, tak och grund Montering vid hörn FLEXSYSTEM LVL-läkt placeras och monteras så nära hörnet som möjligt, dock inte så nära att det finns möjlighet att väggen spricker Montering av fasadbeklädnad vid hörn kan göras med t ex hörnprofiler beroende på fasadbeklädnad. Dessa finns i flertalet olika utföranden När det gäller andra lösningar för fasadbeklädnad vid hörn hänvisas till fasadleverantörens anvisningar Montering vid fönster Fönster kan antingen ligga parallellt med isoleringen eller innerst i öppningen Det ska alltid monteras FLEXSYSTEM LVL-läkt längs lodräta dörr- och fönsterkanter Vid montering av fönster i framkant används den typ av beslag som rekommenderas av fönsterleverantören När fönstret ligger längre in i konstruktionen kan med fördel FLEXSYSTEM LVL-läkten skruvas i 90º vinkel mot närmsta läkt som är underlag för fasadbeklädnad 11

12 Montering vid öppen takfot Det är viktigt att konstruktionen ventileras så att det alltid blir ett avstånd på minst 25 mm mellan fasaden och takkonstruktionen Någon form av insekts och skadedjursskydd bör göras i fasadisoleringens överkant Ventilation FLEXSYSTEM LVL-läkt Fasadbeklädnad FLEXSYSTEM Skivor FLEXSYSTEM Friktionsplatta Montering vid grund REDAir FLEXSYSTEM kräver inte en bärande sockel Vi rekommenderar en sockelisolering på minimum 600 mm under marknivå Ventilation Vi rekommenderar ett avstånd på minimum 200 mm mellan marknivån och den färdiga fasadbeklädnaden Någon form av insekts och skadedjursskydd bör göras i fasadisoleringens nederkant 12

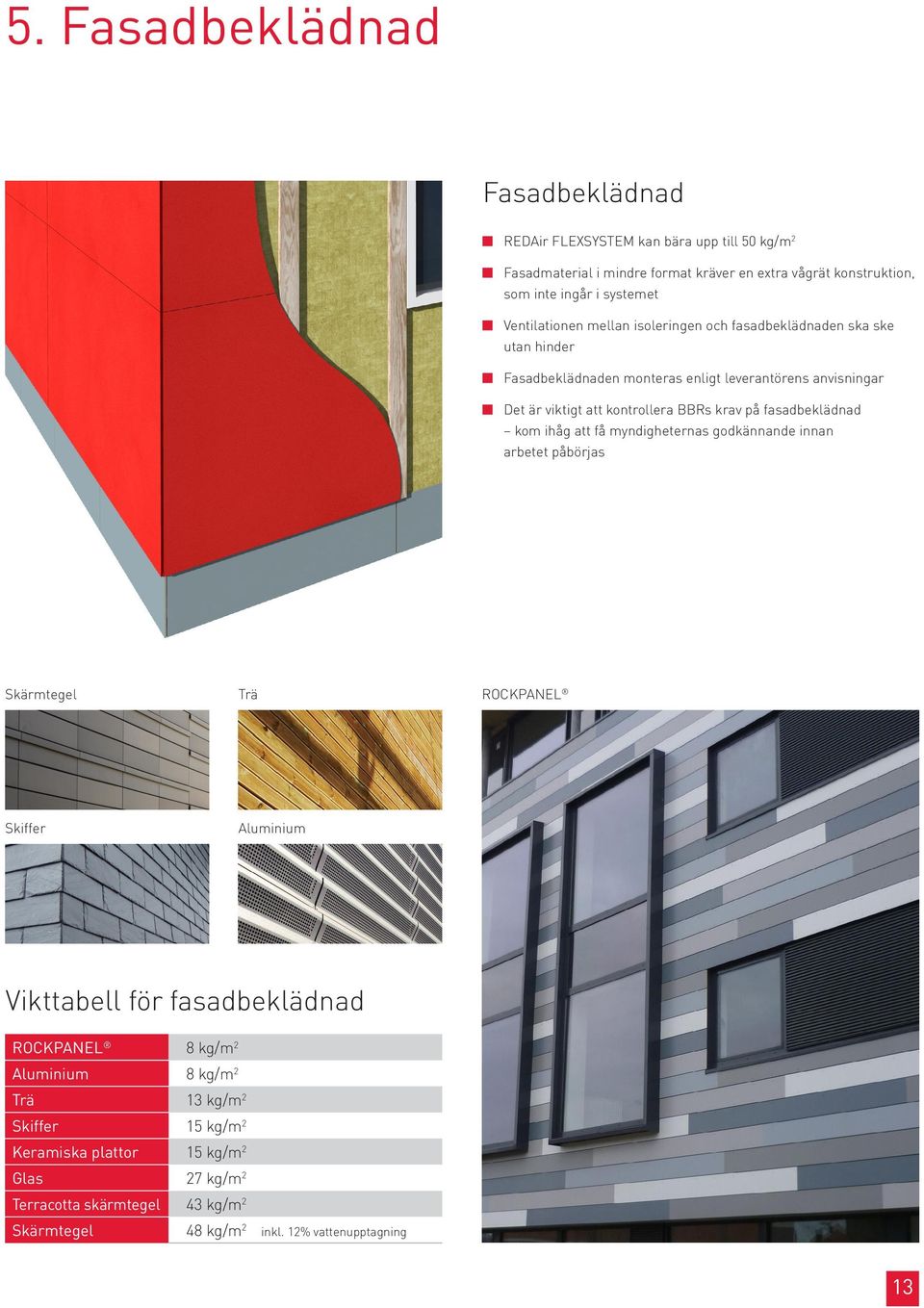

13 5. Fasadbeklädnad Fasadbeklädnad REDAir FLEXSYSTEM kan bära upp till 50 kg/m 2 Fasadmaterial i mindre format kräver en extra vågrät konstruktion, som inte ingår i systemet Ventilationen mellan isoleringen och fasadbeklädnaden ska ske utan hinder Fasadbeklädnaden monteras enligt leverantörens anvisningar Det är viktigt att kontrollera BBRs krav på fasadbeklädnad kom ihåg att få myndigheternas godkännande innan arbetet påbörjas Skärmtegel Trä ROCKPANEL Skiffer Aluminium Vikttabell för fasadbeklädnad ROCKPANEL 8 kg/m 2 Aluminium 8 kg/m 2 Trä 13 kg/m 2 Skiffer 15 kg/m 2 Keramiska plattor 15 kg/m 2 Glas 27 kg/m 2 Terracotta skärmtegel 43 kg/m 2 Skärmtegel 48 kg/m 2 inkl. 12% vattenupptagning 13

14 Hjälp- och beräkningsverktyg 14

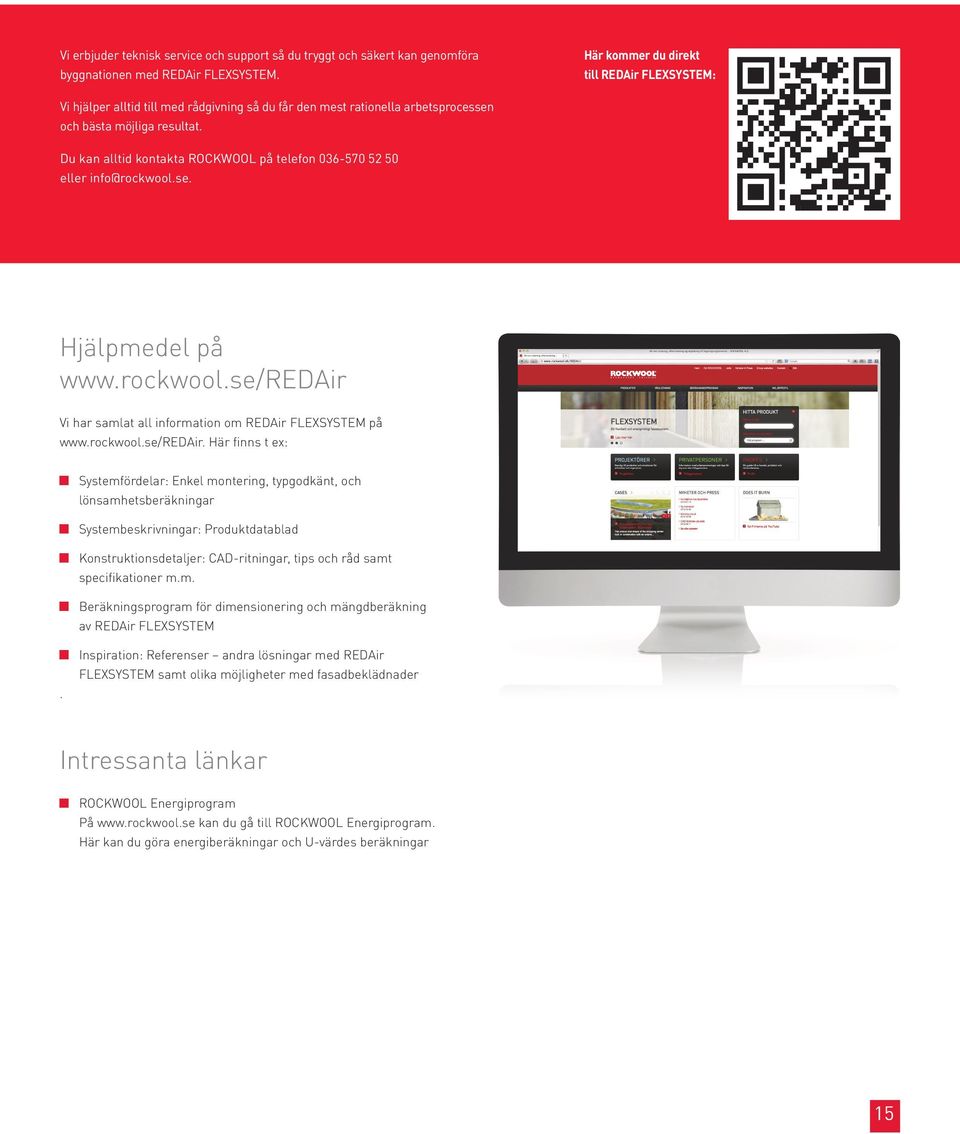

15 Vi erbjuder teknisk service och support så du tryggt och säkert kan genomföra byggnationen med REDAir FLEXSYSTEM. Här kommer du direkt till REDAir FLEXSYSTEM: Vi hjälper alltid till med rådgivning så du får den mest rationella arbetsprocessen och bästa möjliga resultat. Du kan alltid kontakta ROCKWOOL på telefon eller Hjälpmedel på Vi har samlat all information om REDAir FLEXSYSTEM på Här finns t ex: Systemfördelar: Enkel montering, typgodkänt, och lönsamhetsberäkningar Systembeskrivningar: Produktdatablad Konstruktionsdetaljer: CAD-ritningar, tips och råd samt specifikationer m.m. Beräkningsprogram för dimensionering och mängdberäkning av REDAir FLEXSYSTEM. Inspiration: Referenser andra lösningar med REDAir FLEXSYSTEM samt olika möjligheter med fasadbeklädnader Intressanta länkar ROCKWOOL Energiprogram På kan du gå till ROCKWOOL Energiprogram. Här kan du göra energiberäkningar och U-värdes beräkningar 15
