1 Made in Finland Energi Tillvaratagande, återvinning Landskapsvård SKIVFLISHUGGAR ENERGI - LANDSKAPSVÅRD - TILLVARATAGANDE - ÅTERVINNING

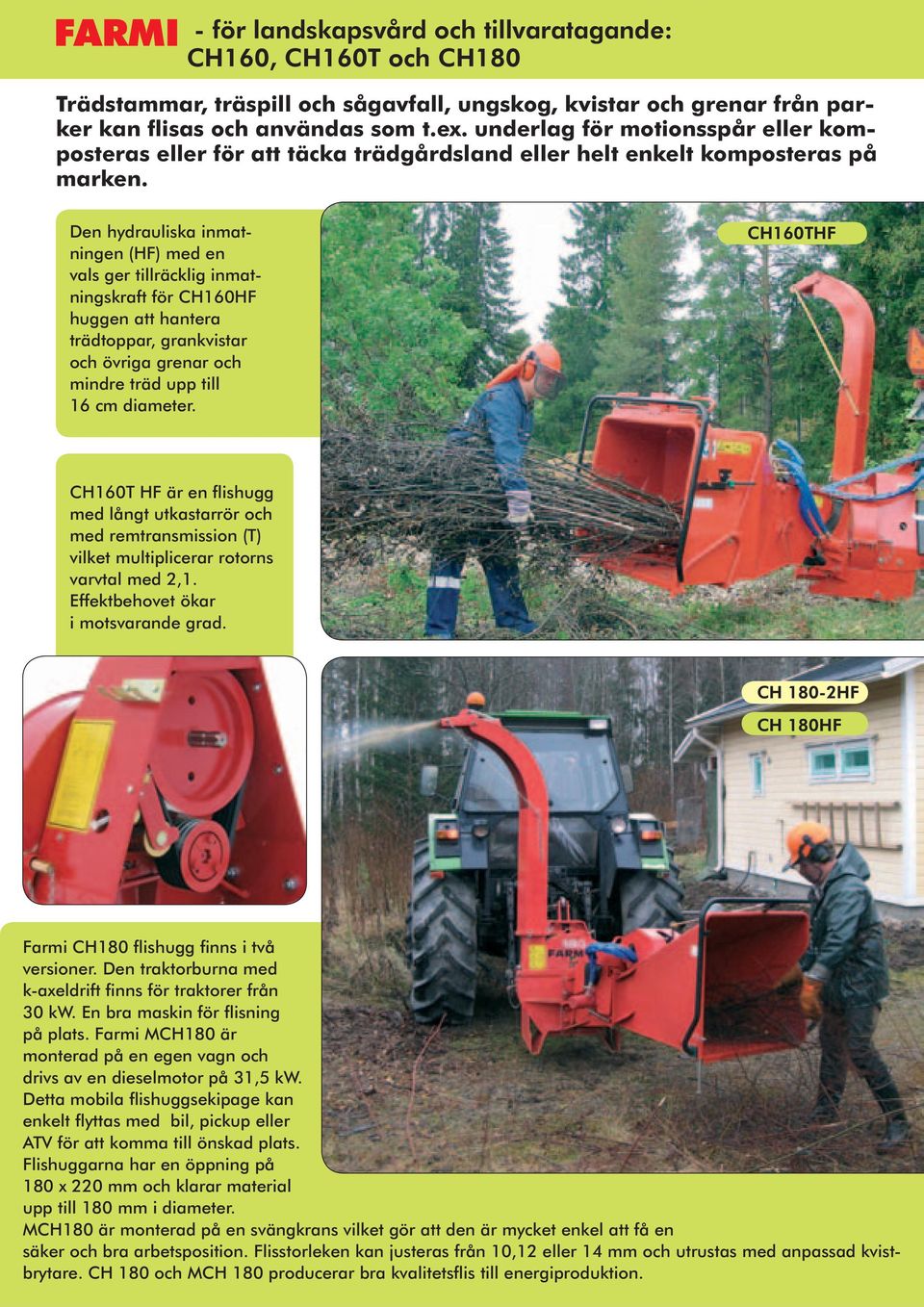

2 - för landskapsvård och tillvaratagande: CH160, CH160T och CH180 Trädstammar, träspill och sågavfall, ungskog, kvistar och grenar från parker kan flisas och användas som t.ex. underlag för motionsspår eller komposteras eller för att täcka trädgårdsland eller helt enkelt komposteras på marken. Den hydrauliska inmatningen (HF) med en vals ger tillräcklig inmatningskraft för CH160HF huggen att hantera trädtoppar, grankvistar och övriga grenar och mindre träd upp till 16 cm diameter. CH160THF CH160T HF är en flishugg med långt utkastarrör och med remtransmission (T) vilket multiplicerar rotorns varvtal med 2,1. Effektbehovet ökar i motsvarande grad. CH 180-2HF CH 180HF Farmi CH180 flishugg finns i två versioner. Den traktorburna med k-axeldrift finns för traktorer från 30 kw. En bra maskin för flisning på plats. Farmi MCH180 är monterad på en egen vagn och drivs av en dieselmotor på 31,5 kw. Detta mobila flishuggsekipage kan enkelt flyttas med bil, pickup eller ATV för att komma till önskad plats. Flishuggarna har en öppning på 180 x 220 mm och klarar material upp till 180 mm i diameter. MCH180 är monterad på en svängkrans vilket gör att den är mycket enkel att få en säker och bra arbetsposition. Flisstorleken kan justeras från 10,12 eller 14 mm och utrustas med anpassad kvistbrytare. CH 180 och MCH 180 producerar bra kvalitetsflis till energiproduktion.

3 - för förbränningsflis till kommuner, gårdar mm.: Ett dubbelt svänghjul med flera tillbehör (brytare) och möjlighet att justera flisstorleken gör det möjligt att producera flis i rätt storlek och kvalitet för många olika ändamål: för förbränning, att täcka trädgårdsland, som strö för djur och för kompostering. Den mest homogena fliskvaliteten erhålls vid högt driftvarvtal, 1000 rpm. Det ökar produktiviteten och utkastningskapaciteten men kräver högre effekt från basmaskinen. Den hydrauliska inmataren med två valsar, den övre valsens stora diameter och vikt och den svängbara flytande valsen säkerställer effektiv inmatning. HF-EL HF-EL en effektiv flishugg för kranmatning av allt slags trämaterial upp till 26 cm diameter. Med denna flishugg kan man flisa så väl stammar, hela träd, sågspill och buntar (flishuggen på bilden inkluderar ett profi kit vilket är ett tillbehör). HF-231-HM HF-EM HF-EL HF 231-HM en universalflishugg för manuell inmatning. Den hydrauliska inmataren begränsar trädets maximala diameter till 25 cm. HF-EM en flishugg för manuell inmatning med elektrohydraulisk matningskontroll (som HF-EL) HF flishugg och en Farmikran tillsammans på traktorns trepunktsfäste.

4 - för förbränningsflis, för entreprenörer: är en flishugg med 4 justerbara knivar, flislängd (10 30 mm), för efter professionell flisning för förbränning. Trädstammarnas maximala diameter kan vara så stora som 38 cm. En effektiv hydraulisk matare, hydraulisk pumpenhet, hydraulisk kontroll för utkastarröret, pedalstyrning för matning och No Stress funktion (varvtalsvakt) är standard. Högt driftvarvtal (PTO 1000 rpm för mm flislängd och PTO 540 för mm flislängd) säkerställer en bra produktionsmängd, homogen fliskvalitet och utomordentlig utkastarkapacitet för denna flishugg. HFC Inmatning med band 1 HF HD CH160 CH180 Profi kit inkluderar manöverdon för utkastarrörets rotation (1), manöverdon för utkastarklaff (2) och pedalstyrning (3) för hydraulmataren (endast för CM260 och ). 3 2 HD-hydraulenhet möjliggör drift av hydraulmataren oberoende av traktorns hydraulik. Detta är användbart när traktorns hydraulik exempelvis används för griplastaren eller om flishuggen är i delad användning, hydraulenheten undanröjer risken för att blanda olika oljekvaliteter som används av traktorerna. HD-enheten är även nödvändig med OEM-versioner (CH160 och C). NO-STRESS CH180 NO-STRESSvarvtalsvakt optimerar flishuggningens prestanda. Denna mekanism slår ifrån inmatningen om varvtalet går ned under det förinställda värdet. Detta alternativ ger följande fördelar: jämn fliskvalitet, undviker onödiga stopp för traktormotorn, bättre produktionsmängd, användning av traktorer med lägre motoreffekt.

5 - Lämplig för många ändamål -flishuggar tillverkas i tre olika storlekar: CH160/160T, /CH222 och. Detta gör det möjligt att finna en flishugg för alla sorters arbete - energiflis - landskapsvård för jordförbättring - förbränning för industrin - torrströ mm, stammar, avverknings- och sågverksrester, sly, kvistar och grenar från parker är bra råmaterial för flis och kan huggas med Farmi flishugg. Strimla pappersavfall för strö- eller återvinningssyfte och bryta sönder plast till lättransporterad flisform kan enkelt utföras av en Farmi flishugg. - Kvalitet - Slitstark Produktiv och ekonomisk En jordbrukstraktor försedd med en högkvalitets -flishugg är en ekonomisk, effektiv, produktiv och mobil flisningsenhet med åtkomst till de mest svårtillgängliga arbetsplatser. Samma traktor kan användas till att transportera virke till flishuggens inmatning och transportera flis när den är försedd med en griplastare. - Bred inmatningsvinkel Låg effektbehov Låg driftkostnad -flishuggar har lågt effektbehov. Stammen matas in och huggs vid en vinkel mot rotorn mellan kniven och mothållet. Genom inmatning vid en viss vinkel dras stammen in av knivarna vilket förbättrar driften med en manuell inmatningstratt. Tack vare den diagonala inmatningen får man ett bra flisningsresultat vid lågt effektbehov och mindre bränsleåtgång. Genom den diagonala inmatningsvinkeln säkerställs den så kallade autoinmatningen med vars hjälp flishuggen kan användas utan någon hydraulisk inmatningsanordning. - Minutiöst konstruerade detaljer Mycket stark konstruktion Knivar tillverkade av specialstål Knivarna är lätta och snabba att justera, underhålla och byta Rotorerna är monterade på tvåraders kullager vilket bär radiell så väl som axiell belastning. Feed is at an angle Inmatning vid en vinkel - Likformig flis med kvistbrytare Inmatning vid en vinkel CH180-2 Flisning i tre steg. (/380) 3A Brytare 3A) Kvistbrytare 3B) Grov brytare 3C) Såll 3C 3B Den första huggningen utförs av de justerbara knivarna (1) skruvade i rotorn. De extra fasta knivarna på kroppen och fingerknivarna på skivan tillsammans (2) gör den andra huggningen. Flisstorleken fastställs slutligen av kvistbrytaren (3A), den grova brytaren (3B) eller sållet (3C) vilka är placerade nära utgången till utkastarröret. F-CH160 OEM och OEM flishuggarna har en remskiva för kilrem istället för splinesaxel vilket då gör det möjligt att använda både en elektrisk motor eller förbränningsmotors som kraftkälla. Eftersom den övre valsen har en stor diameter och rensanordning förebygger detta att material vrids runt valsen. Tillsammans med en svängbar flytande vals säkerställer detta jämn och effektiv inmatning. SML232 SML232-monteringsfäste för direktdrivning med el-motor finns att få för flishugg OEM. Flishuggen kan bultas på samma fäste tillsammans med kraftenheten. Farmi HD hydraulikenhet krävs för att möjliggöra hydraulisk inmatning.

6 - flishuggar - Teknisk information och tillbehörsutrustning TEKNISK INFORMATION CH160 CH160T CH180-2 (CH180) Typ fl ishugg med enkel skiva fl ishugg med enkel skiva fl ishugg med dubbel (enkel) skiva fl ishugg med dubbel skiva fl ishugg med dubbel skiva Produktionsmängd m3/h (2-3 ton/h papper) Flistjocklek i mm , (10-20) Max timmer Ø 160, öppning 160x , öppning 160x , öppning 180x , öppning , öppning Kraftbehov kw / Rotationshastighet rpm (540)/1000 (540)/1000 (540)/1000 (540)/ /(1000) Antal knivar (3) 4 Rotordrivning direkt rem transmission, i = 2 direkt direkt direkt Kraftkälla traktor / hydraul-motor traktor traktor traktor traktor Förankring 3-punkts / traktor länkage 3-punkt 3-punkt 3-punkt / bultad i fästet 3-punkt Flishuggens vikt kg , matartratt , matartratt 310, matartratt 690, matartratt 2300 inmatning med band , hydraulisk matning , hydraulisk matning 380, hydraulisk matning , hydraulisk matning 1970, hydraulisk matning Rotor diameter mm Rotorvikt kg Utrustningsalternativ Matartrattar F160 (F150)-matartratt F160 (F150)-matartratt F180-matartratt F250-matartratt DF250-falltratt Enkelvals hydraulisk inmatning HF160 (U) (manuell inmatning) HF160 (U) (manuell inmatning) HF180 (U) (manuell inmatning) Dubbelvals hydraulisk inmatning - för manuell inmatning, nivåkontroll HF231-HM (U) (HF23, öppning ) - för manuell inmatning, elektrisk styrning HF260-EM - kranmatning, elektrisk styrning HF260-EL HF380-EL, (standard) Utkastarrör (vridbart 360 ) standard 1,3 m (LE160) standard 2,3 m (HE160) standard 3,0 m (LE260) standard 4,1 m (LE380) ( n. 300 ) alternativt 2,3 m (HE160), vid alternativt 1,3 m (LE160) alternativt 3,5 m (HE260) min. rpm 1000 t/min) alternativt 2,4 m Tillvalsutrustning Pumpenhet, hydraulisk (175 bar) HD11 utväxling (16/11) HD11 utväxling (16/11) HD11 utväxling (16/11) HD11 utväxling (30/11) HD38 uteffekt vid 540 rpm 8,6 l / min 14,6 l/min 8,6 l 16,2 l/min 45 l/min uteffekt vid 1000 rpm 16 l / min 27 l/min 16 l 30 l/min 45 l/min Kvistbrytare B260 B380 (standard) Grov brytare för plattor B Såll för plast S260 NO-STRESS (reverserande) NSH NSH NSH NS260 (HF260 EM och EL) NS260 (standard) Hydr. styrning för utkastarrör tillval RC300 (standard) Elektrisk styrning (8 m kabel) (pedal/hand styrning) EL/EM (pedal/hand styrning) Remskiva modell (motor, el-motor) CH160 OEM (22-30 kw) CH180 OEM (22-30 kw) OEM (30-75 kw) Monteringsfäste för direktdriven motor SML232 SML 380 Med egen motor CMCH180F/HF (31,5 kw) Chipper Flishugg Chipper Flishugg Chipper Flishugg Chipper Flishugg O och P är transportdimensioner Vi förbehåller rätten att göra ändringar. CNOSWY08 Advertiina.fi Painotalo Seiska Oy 11/2008 Printed in Finland FOREST CORPORATION Ahmolantie 6 FIN IISALMI FINLAND Tel +358 (0) Fax +358 (0) CH160 / F160 HF160 / CH180 HF180 F260 HF231 HF231U HF260 HF260 HF380 HFC380 GH160T HF160U -2HM -2HM -2EM -2EL A 1300 / B C D 585 / E F G H I J / K L M N O P Nordfarm Maskin AB Exportgatan 12 A Norrköpong SWEDEN Tel Fax
