Rapport från antikvarisk kontroll av byggnadsvårdsprojekf. Fastigheten Häle 2:1. Häle skvaltkvarn. Stenkyrka socken, Tjörns kommun

Transkript

1 Rapport från antikvarisk kontroll av byggnadsvårdsprojekf Fastigheten Häle 2:1 Häle skvaltkvarn Stenkyrka socken, Tjörns kommun BOHUSLÄNS MUSEUM Rapport 1999:22 Tomas Brandi

2 Innehållsförteckning 1. BASFAKTA O b j e k t B e s k r i v n i n g... B y g g n a d s h is t o r ia...3 R e n o v e r in g s h is t o r ia...3 K u l t u r h is t o r is k s t a t u s P R O J E K T F A K T A B e s t ä l l a r e...3 B id r a g f r å n L ä n s s t y r e l s e n...3 T i d... 3 P r o b l e m b il d...3 A k t u e l l a å t g ä r d e r...3 A r b e t s b e s k r iv n in g...4 M å l s ä t t n in g m e d p r o j e k t e t...4 A n t ik v a r is k m å l s ä t t n in g U T F A L L U t f ö r d a a r b e t e n... 4 S ä r s k il d a p r o b l e m u n d e r a r b e t e t s g ä n g... 4 A v v ik e l s e r f r å n a r b e t s b e s k r i v n i n g... 4 U p p f ö l j n in g a v a n t ik v a r is k m å l s ä t t n i n g... 4 B y g g n a d s h is t o r is k a ia k t t a g e l s e r g jo r d a u n d e r a r b e t e t... 4 G o d k ä n n a n d e M E D V E R K A N D E I P R O J E K T E T E n t r e p r e n ö r e r A n t ik v a r is k k o n t r o l l BILAGOR

3 1. BÅSFAKTA Objekt Häle skvaltkvam, fastigheten Häle 2:1, Stenkyrka socken och Tjörns kommun. Beskrivning Kvamen är en mindre byggnad, i plan nästan kvadratisk, som står på staplade stenpelare ovanför en mindre kvarndamm. Bakom kvamen ligger öppna berghällar där vattnet tidigare letts fram till kvamen genom uppbyggda stenmur. Genom olika åtgärder högre upp i terrängen rinner nu nästan inget vatten denna vägen. Fasaderna är klädda med okantade rödfärgade panelbrädor, och på taket ligger enkupigt lertegel. En dörr samt ett mindre fönster på framsidan, och en luckförsedd öppning på vänstra långsidan (sett framifrån). Inne i kvamen finns kvarnstenarna kvar, men fjärkallen, dvs kvarnhjulet, finns inte längre kvar. Kvamen ligger intill gårdens bostadshus och även alldeles intill vägen. R enoveringshistoria Se ovan. Den har sannolikt inte reparerats efter 1940-talet, förutom löpande tillsyn. K ulturhistorisk status Kvamen är inte skyddad. 2, PROJEKTFAKTA Beställare Ägaren Erland Håkansson, Kurlanda 101, Skärhamn. B idrag från Länsstyrelsen Bidrag beviljades , Länsstyrelsens dnr med :-. Tid Arbetena genomfördes under våren B yggnadshistoria Kvarnen finns dokumenterad i Emst Mankers Kvamama på Tjörn. Den skall vara hitflyttad och ombyggd 1856, och ombyggd åter Den var i drift till byttes också den övre kvarnstenen ut, och lades som trappsten utanför dörren. Förutom till målningen har kvamen även nyttjats till att driva andra maskiner på gården (tröskverk mm). Kraftöverföringen skedde med rep som leddes genom det lilla fönstret. Slitmärken efter detta rep finns fortfarande kvar. Problem bild Kvambyggnaden var allmänt nergången, med dåligt tak och uttorkad och delvis rötskadad panel. Träd hade vuxit tätt inpå kvamen. Aktuella åtgärder Fällning av träd, reparation av rötskadat virke, omläggning av tegeltaket, ommålning.

4 A rbetsbeskrivning Till grund för bidragsbeslut låg arbetsbeskrivning av Bohusläns museum, Tomas Brandt M ålsättning med projektet A ntikvarisk m ålsättning Att arbetena sker utan att förändra kvamen. Att arbetena tekniskt utförs så lika befintligt som möjligt. Målet med arbetena liar varit att säkra kvarnens fortsatta existens. 3. UTFÅLL U tförda arbeten Stomme Stomme Reglar under golvet bytta Exteriör Fasad Takbeläggning Undertak, takstolar Dörr Fönsterlucka Färgsättning Ny panel lika befintlig på högra (=västra) och bakre väggen, övriga väggar enstaka brädor bytta Allt återanvändbart bef tegel ligger nu på västra takhalvan, och på östra har kompletterats med återanvänt begagnat enkupigt lertegel Nya åsar lika befintliga Riktad, gångjärn iordninggjorda, ommålad Gångjärn iordninggjorda, ommålad Lika befintlig, ommålning med Falu rödfärg samt linoljefärg på vindskivor och dörr/lucka Särskilda problem under arbetets gång Arbetet löpte relativt problemfritt. Viss oro fanns för att stenpelama inte skulle vara stabila, men inga åtgärder behövde dock göras med dem. Avvikelser från arbetsbeskrivning Inga avvikelser att notera. U ppföljning av antikvarisk m ålsättning De antikvariska målen har i stort sett nåtts. Återstår gör att nytillverka ett kvarnhjul. Byggnadshistorlska iakttagelser gjorda under arbetet De delar som kan antas vara från kvarnens äldsta skeden är de syllstockar och andra delar i de bockar som bär upp kvarnstenarna som är av ek. G odkännande Arbetena har godkänts vid antikvarisk slutbesiktning

5 4. MED VERKANDE I 5. BILA GOR PROJEKTET Arbetsbeskrivning Kopia på slutbesiktningsprotokoll Entreprenörer Fotografier G H Bygg AB (Egon Håkansson), Höviksnäs, Tjörn. A ntikvarisk kontroll Antikvarisk kontroll har utförts av Tomas Brandt, Bohusläns museum. Uddevalla i juni 1999 Tomas Brandt, antikvarie

6 Förslag till arbetsbeskrivning för Häle kvarn, fasth Häle 2:1, Stenkyrka socken, Tjörns kommun. Allmänt: Syftet med arbetena är att rädda och bevara en kvarn av en äldre typ åte eftervärlden. Så stor materialtrogenhet och likhet i utförande som möjligt skaii eftersträvas. "Förbättringar eller moderniseringar av material och/eller utförande skail undvikas. Kvamen behöver inte vara körbar efter upprustningen. Återuppbyggande av kvarnhjul ( fjärkari ) skall ske i en andra etapp. Grund: Upplag under bakre vänstra hörnet kompletteras med ny stenpelare. Ingen gjutning användes. Stomme: Syllstockars ändar mättas med träolja (ej alkydbaserad). Skadade åsar, golvreglar etc: skadat virke byts till dimension, material och utförande lika befintligt. Fasader: Panel på högra långsidan och bakre gaveln byts. Dimension, material och utförande lika befintligt. För (synlig) spikning används klippspik eller smidd spik. I övriga två fasader byts enstaka skadade brädor, utförande som ovan. Målning: Fasad målas med falu rödfärg. Luckor och dörr målas med ockragul linoljefärg (lika befintlig) Tak: Skadade brädor i undertak bytes mot nya. Dimension, material och utförande lika befintligt. Undertak läggs så tätt att masonite inte behövs. Nya vindskivoer och vattbrädor. Taktäckning med enkupigt lertegel, företrädesvis återanvänt äldre tegel. Tomas Brandt B o h u slä n s m u seu m Uddevalla

7 Lst Dnr Datum Handläggare BM Dnr Tomas Brandt 184/97 ANMÄLAN OM ANTIKVARISK SLUTBESIKTNING för byggprojekt med byggnads vårdsmedel Objekt: Häle Kvarn Kommun: Ort: Socken: Tjörn Stenkyrka Fastighetsbeteckning: Häle 2:1 Adress: Kurlanda SKÄRHAMN Agare: Erland Håkansson Närvarande vid besiktningen: T omas Brandt B eskrivning, tillstånd före åtgärder: Kvamöverbyggnaden var i stort behov av reparation, med begynnande rötskador i tak och väggar. Stommens nedre dela fortfarande i gott skick. Kvarnhjul ( Fjärkarl ) saknas, liksom mäldtratt mfl anordningar över kvarnstenarna. U tförda åtgärder: Stomme: Skadade åsar och golvreglar bytt till dimension, material och utförande lika befintligt. Fasader: Panel på högra långsidan och bakre gaveln bytt. Dimension, material och utförande lika befintligt. I övriga två fasader byts enstaka skadade brädor, utförande som ovan. Tak: Alla brädor i undertak bytta mot nya, okantade, dvs lika befintliga. Nya vindskivor och vattbrädor. Taktäckning med äldre enkupigt lertegel. Målning: Fasad målade med falu rödfärg. Luckor och dörr målade med ockragul linoljefärg (lika befintlig) UtBetalning av bidrag tillsfyrkes, med en förhoppning om att man går vidare och rekonstruerar kvarnhjul och mäldtratt mm. Tom as B randt, antikvarie. L insm useet i Göteborgs och Bohus!än PosUdress Gatuadress Telefon Fas E-post Bankgiro Postgiro Box Uddevalla Museigatan (vs) laensmuseet@ bohusmus.se 238^

8 Arbetet i stort sett klart. Målning pågår, därav brädorna att stå på framför kvarnen. Fasaderna målade med Falu Rödfärg, dön* och lucka i ockragul linoljefärg, vindskivor i vit linoljefärg.

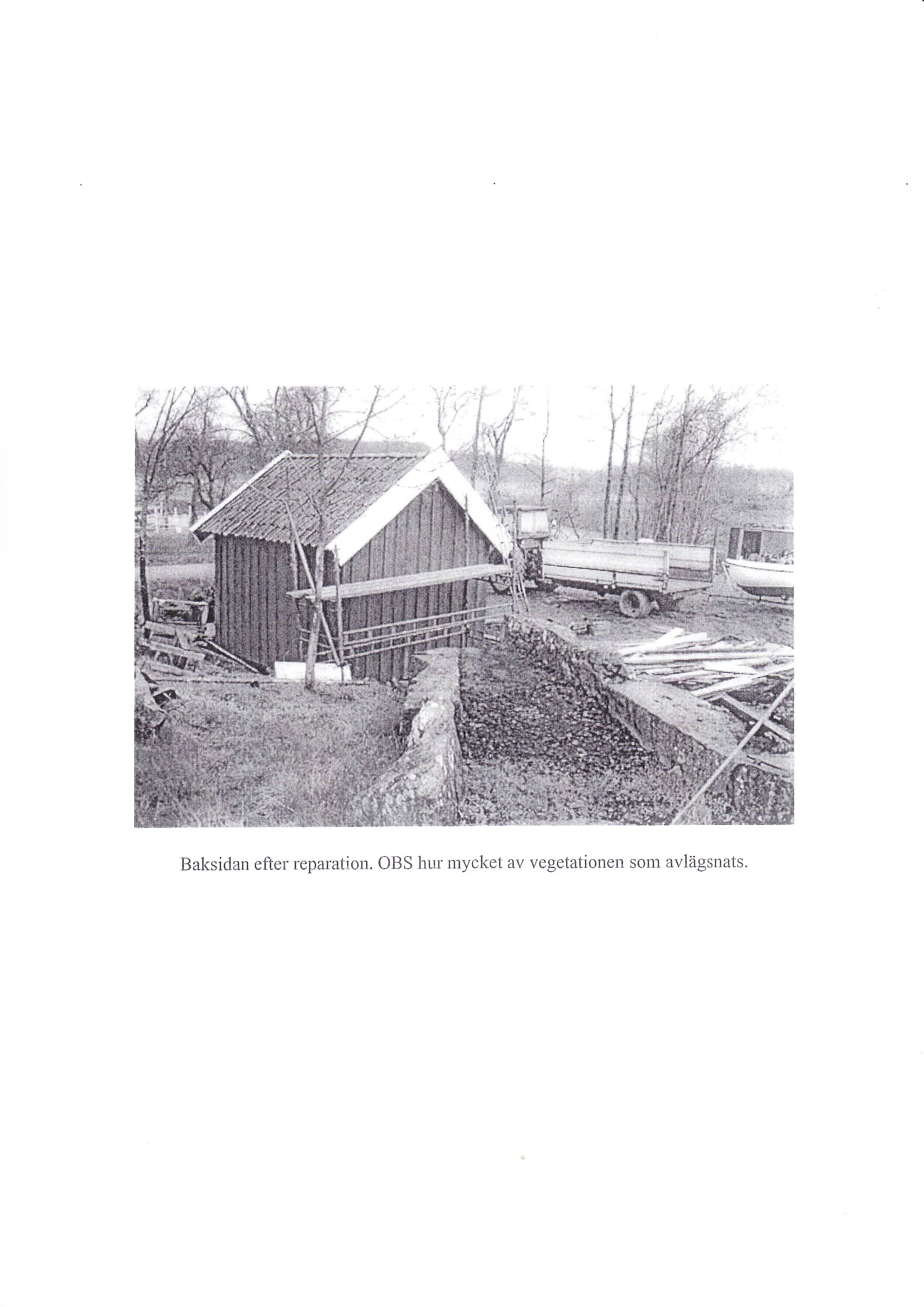

9 Baksidan efter reparation. OBS hur mycket av vegetationen som avlägsnats.

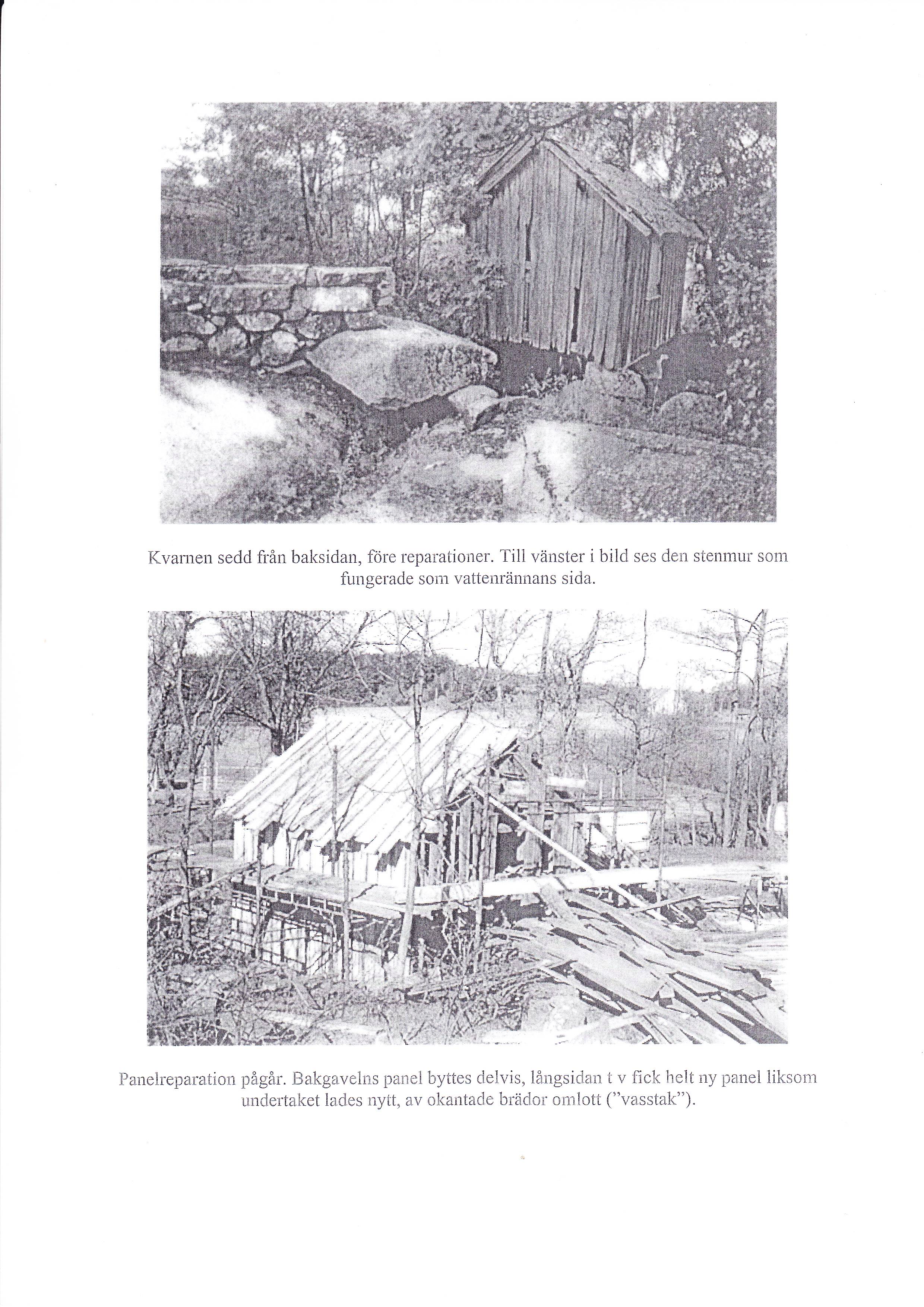

10 Kvamen sedd från baksidan, före reparationer. Till vänster i bild ses den stenmur som fungerade som vattenrännans sida. Panelreparation pågår. Bakgavelns panel byttes delvis, långsidan i v fick helt ny panel liksom undertaket lades nytt, av okantade brädor ornlott ( vasstak5').
