1 Lösningar för ett hållbart Tissuebruk Ulf Johnsson, Manager Mill Technology, Valmet Björn Magnus Sales Director EMEA, Valmet

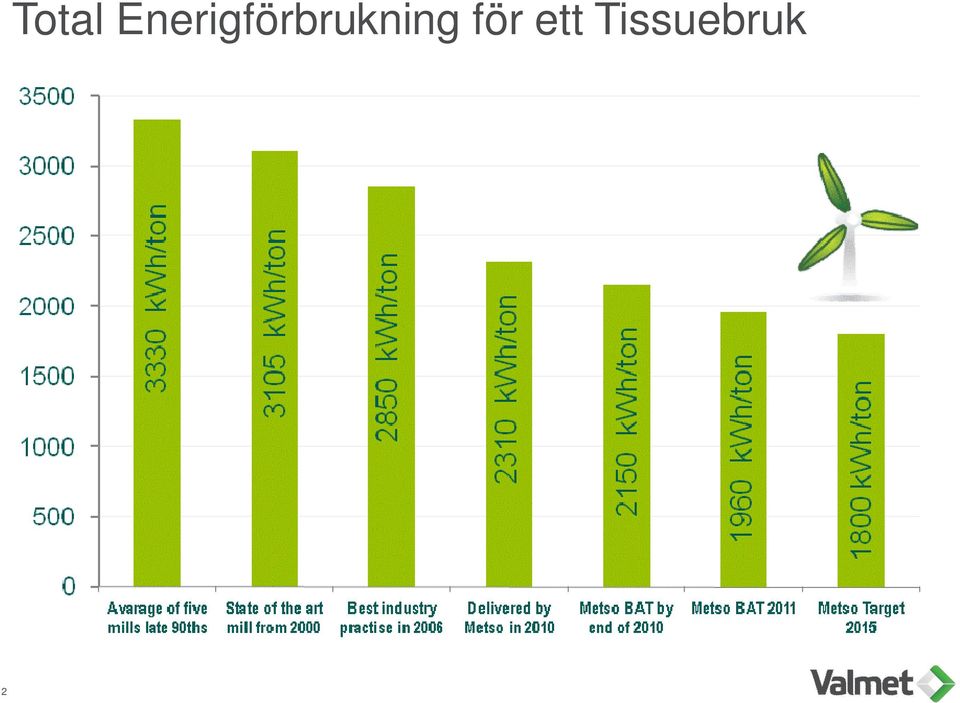

2 2 Total Enerigförbrukning för ett Tissuebruk

3 Långsiktig hållbarhet

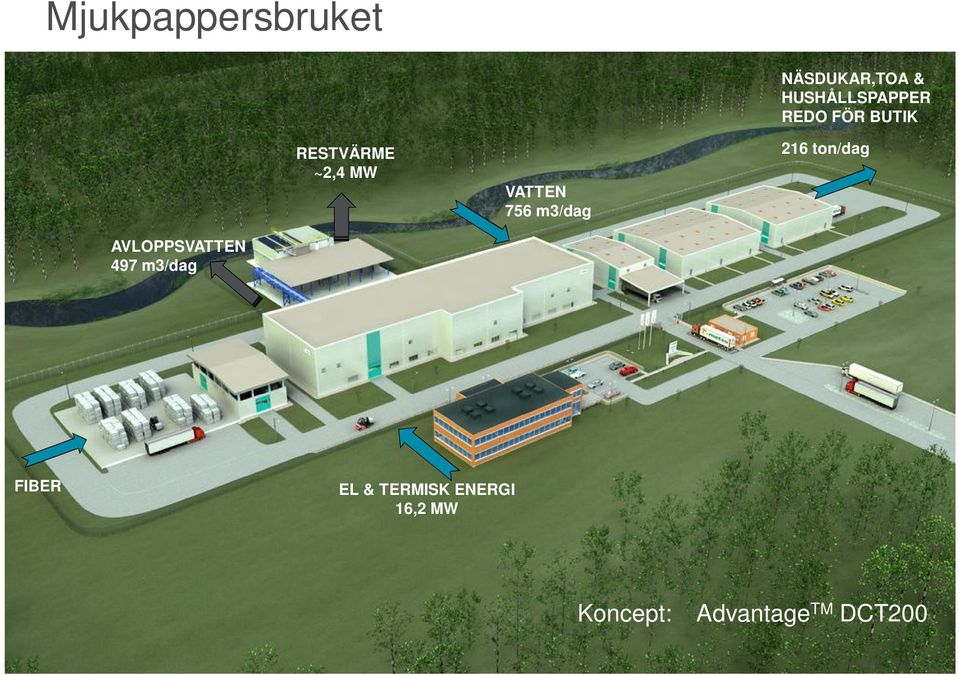

4 Mjukpappersbruket RESTVÄRME ~2,4 MW VATTEN 756 m3/dag NÄSDUKAR,TOA & HUSHÅLLSPAPPER REDO FÖR BUTIK 216 ton/dag AVLOPPSVATTEN 497 m3/dag FIBER EL & TERMISK ENERGI 16,2 MW 4 27 January, 2015 Valmet Author / Title Koncept: Advantage TM DCT200

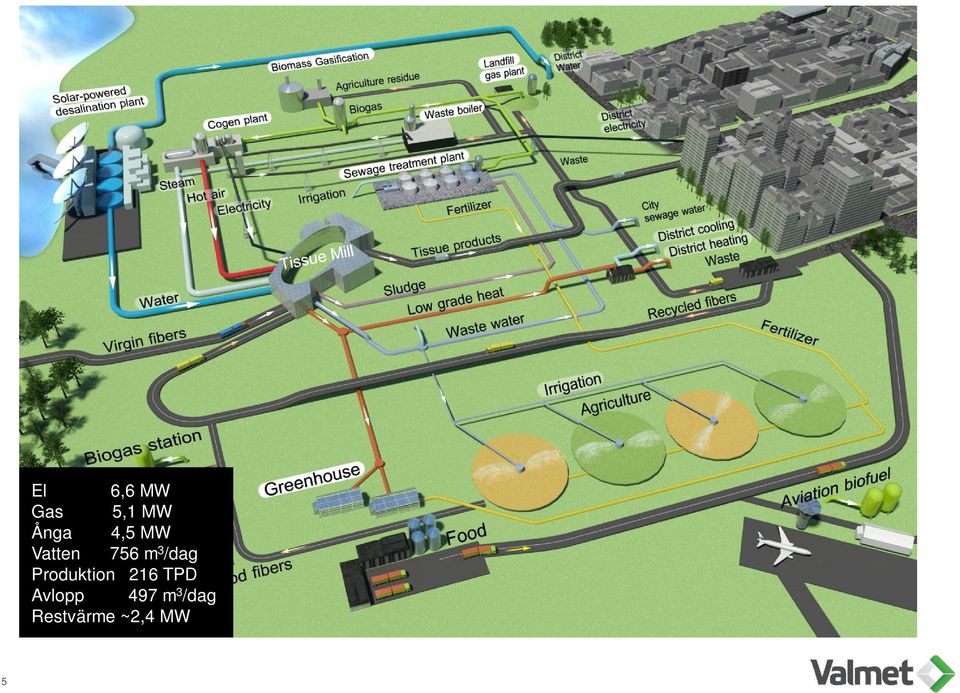

5 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 5

6 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 6

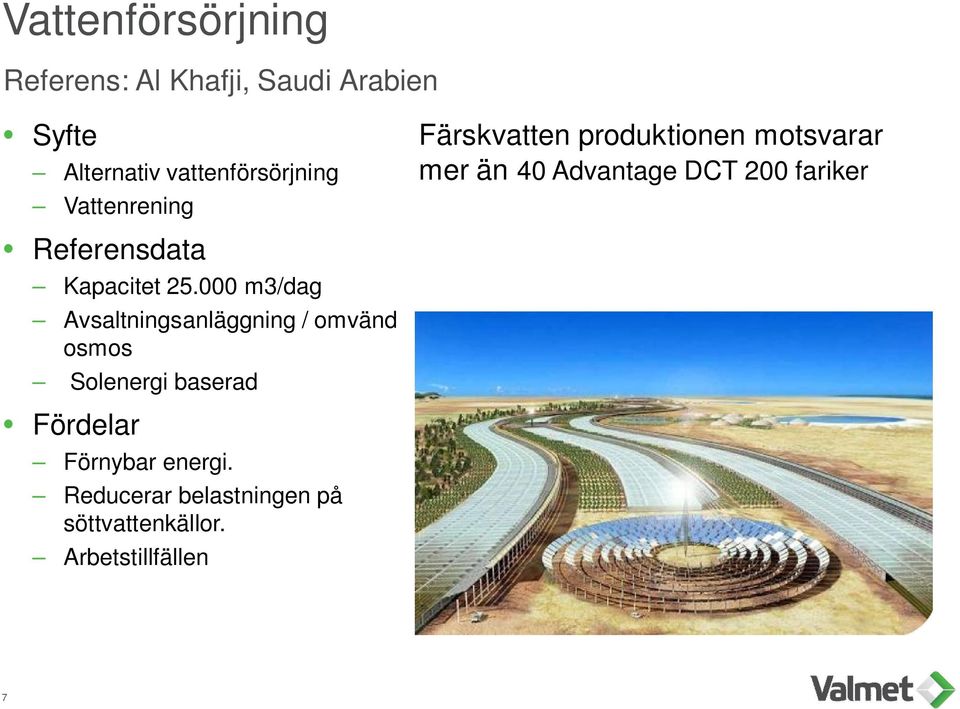

7 Vattenförsörjning Referens: Al Khafji, Saudi Arabien Syfte Alternativ vattenförsörjning Vattenrening Färskvatten produktionen motsvarar mer än 40 Advantage DCT 200 fariker Referensdata Kapacitet m3/dag Avsaltningsanläggning / omvänd osmos Solenergi baserad Fördelar Förnybar energi. Reducerar belastningen på söttvattenkällor. Arbetstillfällen 7

8 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m3/dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 8

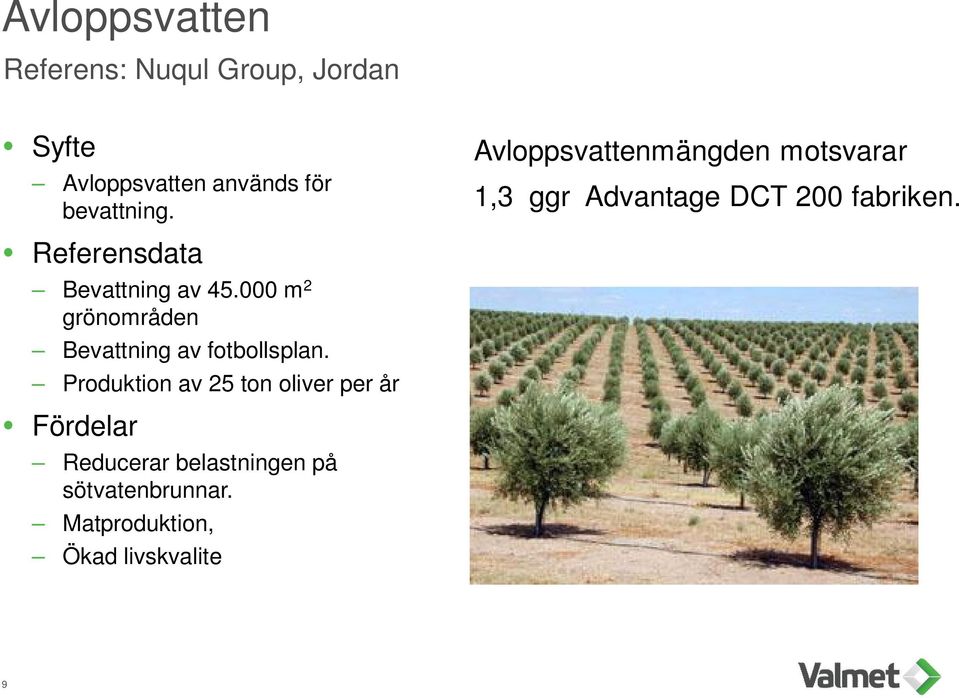

9 Avloppsvatten Referens: Nuqul Group, Jordan Syfte Avloppsvatten används för bevattning. Avloppsvattenmängden motsvarar 1,3 ggr Advantage DCT 200 fabriken. Referensdata Bevattning av m 2 grönområden Bevattning av fotbollsplan. Produktion av 25 ton oliver per år Fördelar Reducerar belastningen på sötvatenbrunnar. Matproduktion, Ökad livskvalite 9

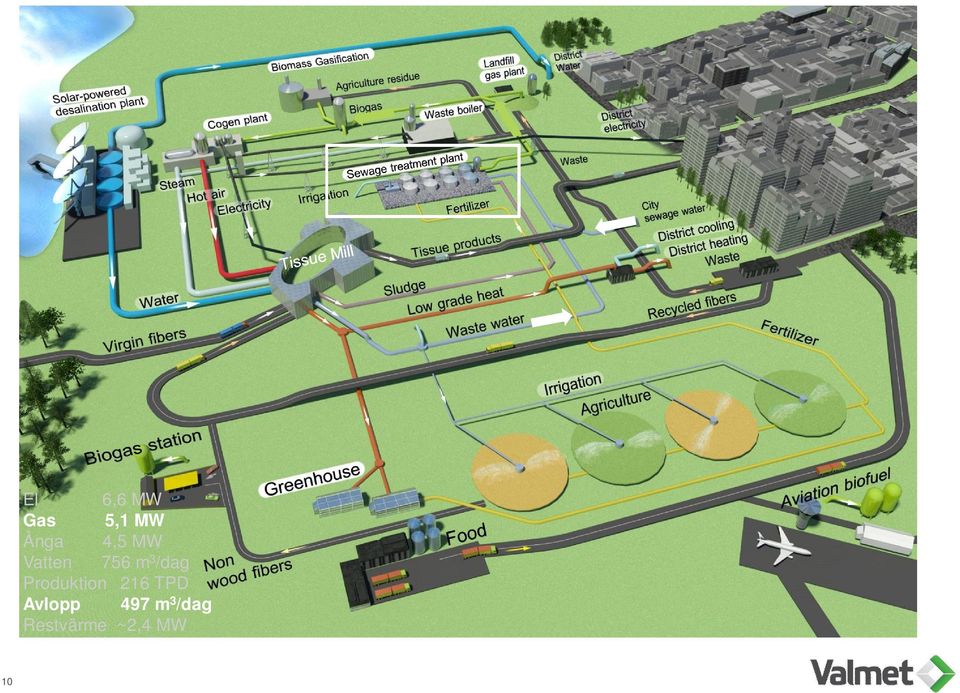

10 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 10

11 Gasförsörjning Referens: Ryaverken/Gasendal, Göteborg Sverige Syfte Biogas från avlopssreningsverk Kapacitet 1,3 Advantage DCT 200 Bruk Referensdata Start-up personer anslutna t/a Slamm 6,8 MW BioGas Fördelar Förnyelsebar energi Lokal energikälla Minskar utsläpp av metan Restprodukt = Biogödningsmedel 15

12 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 12

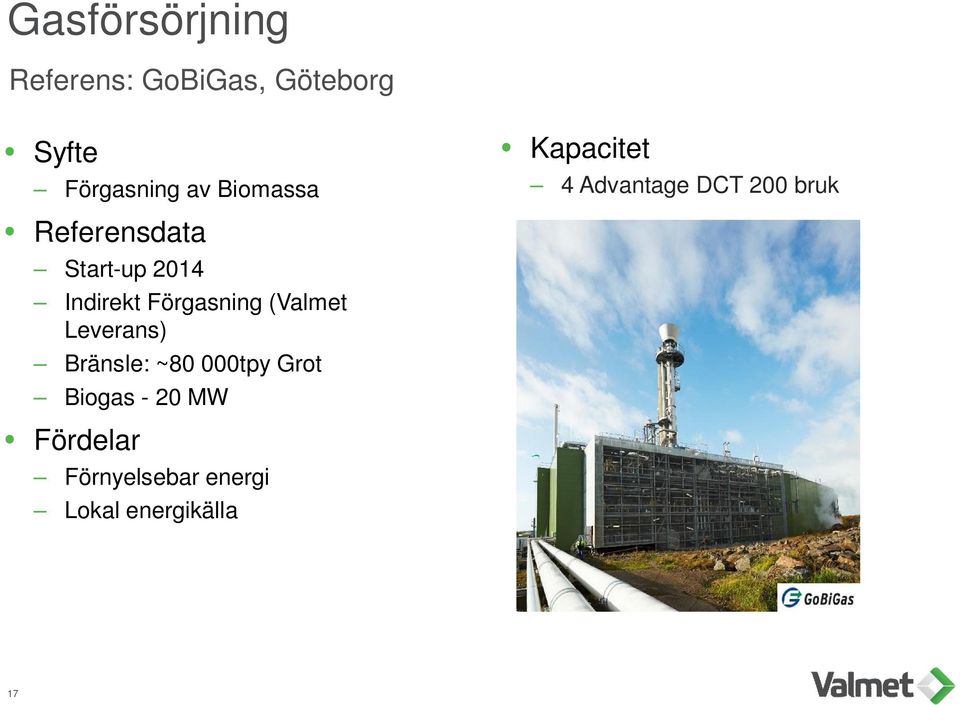

13 Gasförsörjning Referens: GoBiGas, Göteborg Syfte Förgasning av Biomassa Kapacitet 4 Advantage DCT 200 bruk Referensdata Start-up 2014 Indirekt Förgasning (Valmet Leverans) Bränsle: ~80 000tpy Grot Biogas - 20 MW Fördelar Förnyelsebar energi Lokal energikälla 17

14 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 14

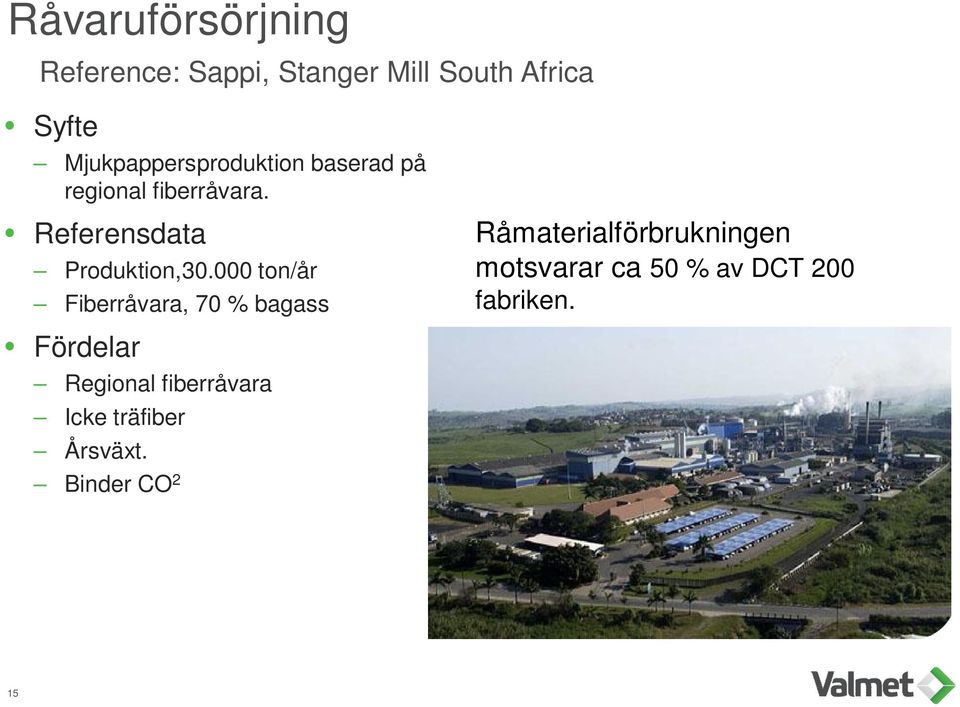

15 Råvaruförsörjning Reference: Sappi, Stanger Mill South Africa Syfte Mjukpappersproduktion baserad på regional fiberråvara. Referensdata Produktion, ton/år Fiberråvara, 70 % bagass Råmaterialförbrukningen motsvarar ca 50 % av DCT 200 fabriken. Fördelar Regional fiberråvara Icke träfiber Årsväxt. Binder CO 2 15

16 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW

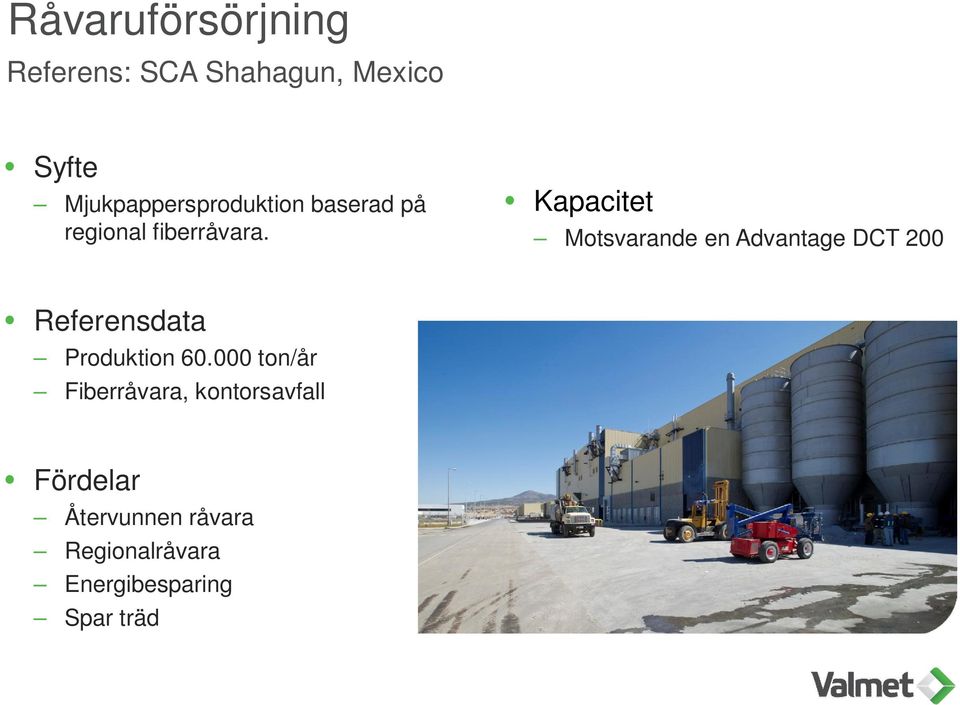

17 Råvaruförsörjning Referens: SCA Shahagun, Mexico Syfte Mjukpappersproduktion baserad på regional fiberråvara. Kapacitet Motsvarande en Advantage DCT 200 Referensdata Produktion ton/år Fiberråvara, kontorsavfall Fördelar Återvunnen råvara Regionalråvara Energibesparing Spar träd

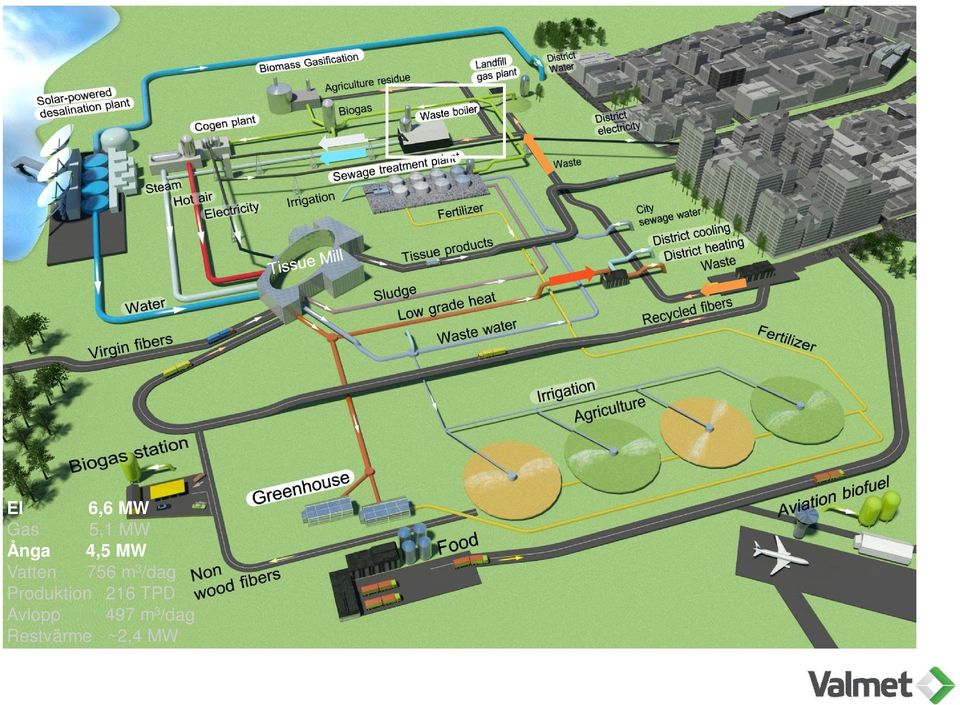

18 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW

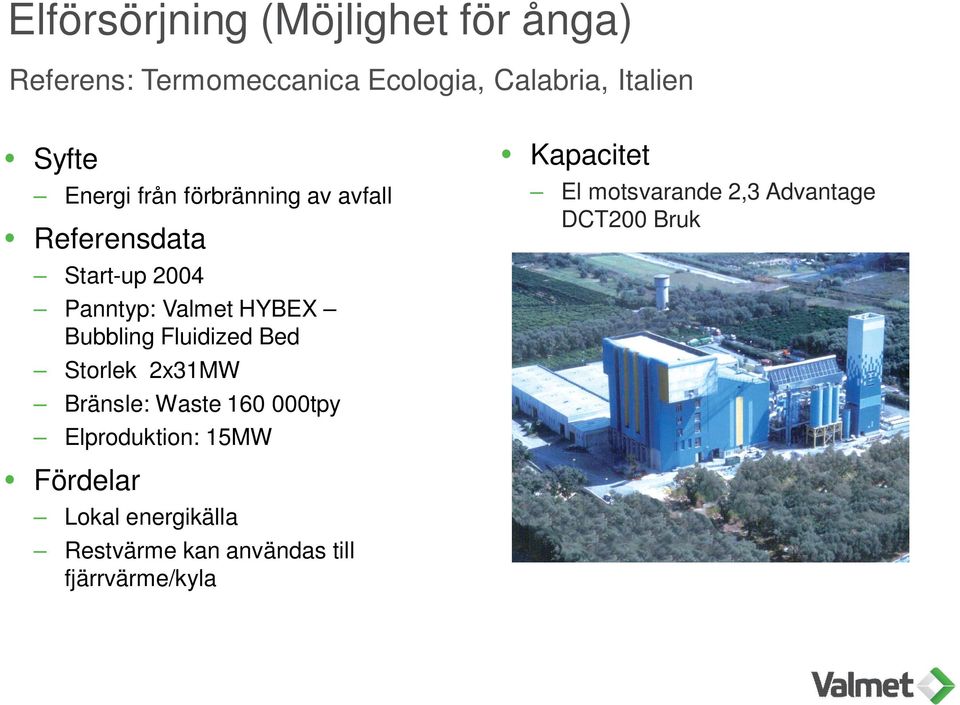

19 Elförsörjning (Möjlighet för ånga) Referens: Termomeccanica Ecologia, Calabria, Italien Syfte Energi från förbränning av avfall Referensdata Start-up 2004 Panntyp: Valmet HYBEX Bubbling Fluidized Bed Storlek 2x31MW Bränsle: Waste tpy Elproduktion: 15MW Kapacitet El motsvarande 2,3 Advantage DCT200 Bruk Fördelar Lokal energikälla Restvärme kan användas till fjärrvärme/kyla

20 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 20

21 Gasförsörjning Reference: Société CSD-CRB SARL, Oujda Morocco Syfte: Gasåtervinning från avfallsdeponi Kapacitet: 0,5 Advantage DCT 200 mill Referensdata Start-up 2005 Biogas produktion 2-3 MW ton/år avfall Fördelar Lokal energikälla Reducerar metanemissioner Arbetstillfällen Ekonomi 21

22 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m 3 /dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 22

23 Ånga, El & Varmluftsförsörjning Referens: Hayat Kimya TM2, Ismit Turkiet Syfte Tillverkning av el med hjälp av en gasturbin Återanvändning av avgaserna för att torka pappret, produktion av ånga och kyla Referensdata Start-up 2011 Bränsle: ~45MW NG El: 14MW Värme för torkning 5MW 16 Bar Ånga 9MW (Kyla 1,5MW) 3 Bar Ånga 5MW Economizer 1MW Fördelar Hög verkningsgrad Egen källa av energi Kapacitet El: 2,1 Advantage DCT 200 bruk Varmluft: 1 Advantage DCT 200 bruk Ånga: 1,5 Advantage DCT200 bruk

24 El 6,6 MW Gas 5,1 MW Ånga 4,5 MW Vatten 756 m3/dag Produktion 216 TPD Avlopp 497 m 3 /dag Restvärme ~2,4 MW 24

25 Restvärme Referens: Kipas Holding, Kahramanmars Turkey Syfte Användning av gratis lågvärdig restvärme för tomatproduktion Restvärme utnyttjandet motsvarar: ~0,5 Advantage DCT 200 mill Referensdata ton tomater per år Yta m2 Ångbehov (4-6bar) Årsmedelbehov 0,68MW Maxbehov 2MW Fördelar Effektivare energianvändning Arbetstillfällen Matproduktion 25

26 Sammanfattning Hur kan ett mjukpappersbruk bli mer hållbart? Balans mellan ekonomi, miljö & sociala aspekter Se möjligheter bortom den egna verksamheten Involvera människor, företag och samhälle Långsiktigt engagemang Teknikutveckling Kortsiktigt vinstintresse vs långsiktigt sund affärsverksamhet 26
