1

2 Lösningar som håller industrin igång.

3 SMÖRJNIPPLAR HYDRAULISKA SMÖRJNIPPLAR DIN MATERIAL: STÅL, FÖRZINKADE, HÄRDAT HUVUD Ansl. gänga RAK typ H1 45 typ H2 90 typ H3 Best. Nr. Best. Nr Best. Nr R 1/8 R 1/4 R 3/8 1/4-28SAE 1/4-28SAE 1/8 NPTF 1/8 NPTF M5x0,8 M6x0,75 M6x1 M6x1 M8x0,75 M8x1 M8x1,25 M10x1 M10x1,25 M10x1,5 M 12x1 M 12x1,5 H1 1/8 H1 1/4 H1 3/8 H1 1/4 SAE H1 1/4 SAE L* H1 1/8 NPT H1 1/8 NPT L* H1 M5X0,8 H1 M6X0,75 H1 M6X1 H1 M6X1 L** H1 M8X0,75 H1 M8X1 H1 M8X1,25 H1 M10X1 H1 M10X1,25 H1 M10X1,5 H1 M12X1 H1 M12X1,5 H2 1/8 H2 1/4 H2 3/8 H2 1/4 SAE H2 1/8 NPT H2 M6X0,75 H2 M6X1 H2 M8X0,75 H2 M8X1 H2 M8X1,25 H2 M10X1 H2 M10X1,25 H2 M10X1,5 H2 M12X1 H2 M12X1,5 * Längd under 6-kant 19mm ** Längd under 6-kant 29mm Nipplar i 67,5 utförande offereras på begäran, Best.Nr. H67... H3 1/8 H3 1/4 H3 3/8 H3 1/4 SAE H3 1/8 NPT H3 M6X0,75 H3 M6X1 H3 M8X0,75 H3 M8X1 H3 M8X1,25 H3 M10X1 H3 M10X1,25 H3 M10X1,5 H3 M12X1 H3 M12X1,5 HYDRAULISKA SMÖRJNIPPLAR DIN MATERIAL: STÅL, FÖRZINKADE, HÄRDAT HUVUD I PINPACK OM 10 ST Ansl. gänga RAK typ H1 45 typ H2 90 typ H3 Best. Nr. Best. Nr Best. Nr R 1/8 R 1/4 R 3/8 1/4-28SAE 1/4-28SAE 1/8 NPTF 1/8 NPTF M5x0,8 M6x0,75 M6x1 M6x1 M8x0,75 M8x1 M8x1,25 M10x1 M10x1,25 M10x1,5 M 12x1 M 12x1,5 H1 1/8-10 H1 1/4-10 H1 3/8-10 H1 1/4 SAE-10 H1 1/4 SAE L-10 H1 1/8 NPT-10 H1 1/8 NPT L-10 H1 M5X0,8-10 H1 M6X0,75-10 H1 M6X1-10 H1 M6X1 L-10 H1 M8X0,75-10 H1 M8X1-10 H1 M8X1,25-10 H1 M10X1-10 H1 M10X1,25-10 H1 M10X1,5-10 H1 M12X1-10 H1 M12X1,5-10 H2 1/8-10 H2 1/4-10 H2 3/8-10 H2 1/4 SAE-10 H2 1/8 NPT-10 H2 M6X0,75-10 H2 M6X1-10 H2 M8X0,75-10 H2 M8X1-10 H2 M8X1,25-10 H2 M10X1-10 H2 M10X1,25-10 H2 M10X1,5-10 H2 M12X1-10 H2 M12X1,5-10 H3 1/8-10 H3 1/4-10 H3 3/810 H3 1/4 SAE-10 H3 1/8 NPT-10 H3 M6X0,75-10 H3 M6X1-10 H3 M8X0,75-10 H3 M8X1-10 H3 M8X1,25-10 H3 M10X1-10 H3 M10X1,25-10 H3 M10X1,5-10 H3 M12X1-10 H3 M12X1,5-10 Utgåva

4 SMÖRJNIPPLAR HYDRAULISKA SMÖRJNIPPLAR DIN MATERIAL: ROSTFRITT STÅL RAK typ H1 45 typ H2 90 typ H3 Ansl. gänga Best. Nr. Best. Nr Best. Nr R 1/8 R 1/4 R 3/8 M 6x1 M8x1 M8x1,25 M10x1 H1 1/8 V2A H1 1/4 V2A H1 3/8 V2A H1 M6X1 V2A H1 M8X1 V2A H1 M8X1,25 V2A H1 M10X1 V2A H2 1/8 V2A H2 1/4 V2A H2 3/8 V2A H2 M6X1 V2A H2 M8X1 V2A H2 M8X1,25 V2A H2 M10X1 V2A H3 1/8 V2A H3 1/4 V2A H3 3/8 V2A H3 M6X1 V2A H3 M8X1 V2A H3 M8X1,25 V2A H3 M10X1 V2A HYDRAULISKA INSLAGSNIPPLAR DIN MATERIAL: STÅL Ø borrhål RAK typ H1 45 typ H2 90 typ H3 Best. Nr. Best. Nr. Best. Nr mm 5,8-5.9 mm 7,8-7.9 mm 9,8-9,9 mm H1A M5MM H1A M6MM H1A M8MM H1A M10MM H2A M5MM H2A M6MM H2A M8MM H2A M10MM H3A M5MM H3A M6MM H3A M8MM H3A M10MM TRAKTORSMÖRJNIPPLAR MATERIAL: STÅL, FÖRZINKADE, HUVUD Ø 16MM Ansl. gänga Best. Nr. Anmärkning Traktornippel R 1/8 R 1/8 1/8 NPTF R 1/4 R 1/4 R 3/8 3/8 NPTF 1/4 NPTF M8x1 M10x1 M1 1/8 ND6172 A1184 M 1 1/4 ND6160 ND6161 A1188 A1186 M1 M8x1 M1 M10x1 * DIN 3404 anger tjocklek på huvudet ( ca 2mm ) Övriga traktornipplar enl. Engelsk/ Amerikansk standard ( ca 2,7mm ) Traktornippel huvud Ø 22 mm offereras på begäran. Best.Nr. M22... *DIN 3404 *DIN 3404 *DIN 3404 *DIN 3404 LUB-TRATTSMÖRJNIPPLAR MATERIAL: STÅL, FÖRZINKADE Ansl. gänga M6x1 M8x1 M10x1 G1/4 R 1/8 Best.Nr. D1 M6x1 D1 M8x1 D1 M10x1 D1 1/4 D1 1/8 Anmärkning LUB-nipplar D1A 6MM D1A 8MM D1A 10MM Inslagsnippel borrhål 5,8-5,9 mm Inslagsnippel borrhål 7,8-7,9 mm Inslagsnippel borrhål 9,8-9,9 mm 4 Utgåva

5 SMÖRJNIPPLAR SMÖRJNIPPELSORTIMENT MM Sortiment med smörjnipplar i praktisk plastlåda om totalt 110 st. Fördelade på dimensionerna: Rak Antal 45 Antal 90 Antal H1 M6x1 60 st H2 M6x1 5 st H3 M6x1 5 st H1 M8x1,25 10 st H2 8x1,25 5 st H3 M8x1,25 5 st H1 M10x1 10 st H2 M10x1 5 st H3 M10x1 5 st FD-6030 SMÖRJNIPPELSORTIMENT SAE Sortiment med smörjnipplar i praktisk plastlåda om totalt 110 st. Fördelade på dimensionerna: Rak Antal 45 Antal 90 Antal H1 1/4SAE 30 st H2 1/4SAE 15 st H3 1/4SAE 15 st H1 1/8NPT 20 st H2 1/8NPT 15 st H3 1/8NPT 15 st FD-6029 SMÖRJNIPPELSORTIMENT BSP Sortiment med smörjnipplar i praktisk plastlåda om totalt 110 st. Fördelade på dimensionerna: Rak Antal 45 Antal 90 Antal H1 1/8 30 st H2 1/8 15 st H3 1/8 15 st H1 1/4 20 st H2 1/4 15 st H3 1/4 15 st FD-6090 SMÖRJNIPPELSORTIMENT (STORT) Sortimentslåda av plast med nedanstående sortiment. Rak Antal 45 Antal 90 Antal H1 1/8 35 st H2 1/8 15 st H3 1/8 15 st H1 1/8NPT 25 st H3 1/8NPT 10 st H1 1/4 10 st H2 1/4 5 st H3 1/4 10 st H1 1/4SAE 10 st H 1 3/8 5 st H2 3/8 5 st H3 3/8 3 st H1 M6x1 25 st H2 M6x1 15 st H3 M6x1 15 st H1 M6x1L 10 st H1 M8x1 15 st H2 M8x1 10 st H3 M8x1 10 st H1 M8x1,25 15 st H2 M8x1,25 10 st H3 M8x1,25 5 st H1 M10x1 15 st H2 M10x1 10 st H3 M10x1 10 st 5 st 3-backsmunstycken st 4-backsmunstycken 515-G4 5 st 4-backsmunstycken st Nippelverktyg (39300 och 39400) Anmärkning Lika ovan men utan nippelverktygen Utgåva

6 FETTUTRUSTNING FÖRLÄNGNINGSNIPPLAR För anslutning i smörjställe när en vanlig smörjnippel är svåråtkomlig. Nipplarna levereras med rak hydraulisk smörjnippel. Längden avser total längd exkl. smörjnippel. Smörjnippeln bygger ca 10 mm. Längd/mm Ansl. gänga utv R1/ R1/ R1/ R1/ R1/ R1/8 SMÖRJNIPPELSKYDD Skydd för hydraulisk smörjnippel. H-SK-RL INSLAGSVERKTYG för inslagsnipplar med huvud enl. DIN norm. Pinpack NIPPELVERKTYG med nyckelgrepp, urdragare och gängtapp. Pinpack. För inv. gänga /4-28 SAE /8 NPTF 2 1 NIPPELCENTRAL Nippelcentral för sammankoppling av smörjpunkter till ett ställe, för att underlätta åtkomsten av smörjnippeln. Pos Benämning 1) Nippelförskruvning: Avsedd för inbyggnad genom en plåt (max godstjocklek 18 mm) komplett med smörjnippel och kontramutter. Skärringsanslutning mot studs Ø ) Skruvkoppling: Avsedd för montage på vår polyamidslang. Anslutningsstuds Ø 6 mm ) S3002 Högtrycksslang: Slang tillverkad av polyamid 4) 6x1 Stålrör: Sömlösa stålrör enl. DIN 2391/C, 6X1 mm. 5) G 6 L Skarvkoppling: För 6 mm stålrör 7 6 6) GE 6 LR Anslutningskoppling: För 6 mm stålrör med utv. G 1/8 gänga, rak. 7) WA 6 LK Anslutningskoppling: För 6 mm stålrör med utv. G 1/8 gänga, Utgåva

7 FETTUTRUSTNING SNABBVÄXLINGSMUNSTYCKEN passar alla hydrauliska munstycken. Används vid byte av utrustning för annan typ av smörjnippel/ ställe. A B Bild Benämning C A) Snabbväxlingsadapter som låses mot den hydrauliska nippeln när kontramuttern skruvas motsols mot nippeln. Ansl.gänga utv. G1/8. L=54= mm. Pinpack. D B) Snabbväxlingsadapter som låses mot den hydrauliska nippeln när kontramuttern skruvas motsols mot nippeln. Ansl.gänga inv. G1/8. L=37 mm. Pinpack. E C) Snabbväxlingsmunstycke för LUB-trattnippel (D1). L=67 mm. Pinpack. D) Snabbväxlingsmunstycke för bl.a. LUB trattnipplar, med gummitätning mot nippel. L= 96 mm. Pinpack E) Snabbväxlingsmunstycke för LUB-spetsnippel (K1). L=57 mm. Pinpack F G H I F) Snabbväxlingsmunstycke med rörspets Ø 6 mm L= 51 mm. Pinpack. G) Snabbväxlingsmunstycke med 45 vinklad utloppsspets Ø 6 mm. L= 46 mm. Pinpack. H) Snabbväxlingsmunstycke med rör Ø 1,4 mm L= 57 mm. Pinpack. L I) Snabbväxlingsmunstycke med nålspets Ø 2,6 mm L= 57 mm. Pinpack. J) Snabbväxlingsmunstycke för t.ex. kardan smörjnippel (hydraulisk nippel). Rak, L=135mm, rörutlopp är 81 mm. Ø 8 mm på röret samt 6,6 mm i utloppet. Munstycket har metallisk tätning och trycks mot smörjnippeln. Pinpack. K) Snabbväxlingsmunstycke med spets för t.ex. gångjärn. L=225mm, rörutloppet är 150 mm. Rörets Ø är 4,0 mm. Pinpack. M K L) Låda med snabbväxlingsmunstycken , , Storlek låda 67x67x20 mm M) Snabbväxlingsmunstycke med spets för t.ex. gångjärn. L=15 mm på rörutloppet. Rörets Ø är 5,5 mm. Pinpack. J N) Snabbväxlingsmunstycke med 90 munstycke. Munstyckets Ø är 11,1 mm. Används vid extremt trånga smörjställen. Munstycket har gummitätning och trycks mot smörjnippeln. Bygger ca 26 mm över nippel i påskjutet läge. Pinpack. O) Snabbväxlingsmunstycke med 90 hydrauliskt 4-backsmunstycke. Munstyckets Ø är 15 mm. Pinpack. N P) Snabbväxlingsmunstycke för åtkomst 90 mot hydraulisk nippel. Används vid extremt trånga smörjställen. L=84 mm. Munstycket har mjuktätning och skjuts över smörjnippel. Bygger ca 7 mm över nippel i påskjutet läge. Pinpack. O P Utgåva

8 FETTUTRUSTNING A MUNSTYCKEN Snabbväxlingsmunstycken, passar alla hydrauliska munstycken Ø 14 0ch 15 mm. Används vid byte av utrustning för annan typ av smörjnippel/ ställe. Bild Benämning B C A) 200-K Snabbväxlingsmunstycke för t.ex. kardansmörjnippel (hydraulisk nippel). Böjd, längd på rörutloppet är 107 mm. Rörets Ø är 10 mm. Munstycket har metallisk tätning och trycks mot smörjnippeln. Pinpack. B) KSR-16 Snabbväxlingsmunstycke med traktorkoppling för nippel Ø 16 mm. Roterbart huvud ( 360 ). Metallisk tätning mot nippel. Dras eller skjuts på traktornippeln. Passar Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 23,0 mm. Pinpack. D E F G H C) KSR-22 Snabbväxlingsmunstycke med traktorkoppling för nippel Ø 22 mm. Roterbart huvud ( 360 ). Metallisk tätning mot nippel. Dras eller skuts på traktornippeln. Passar Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 23,0 mm. Pinpack. D) Snabbväxlingsmunstycke för t.ex. kardan smörjnippel (hydraulisk nippel). Rak, L=270mm, rörutlopp är 230 mm. Utloppsrörets Ø är 10 mm. E) KZL180 Snabbväxlingsmunstycke, Vinklat (180 ) total längd 300 mm Ø 6,5 mm på röret. Smörjspetsen Ø 4 mm. Pinpack. F) KZL90 Snabbväxlingsmunstycke, vinklat (90 ) total längd 300 mm Ø 6,5 mm på röret. Smörjspetsen Ø 4 mm. Pinpack. G) KZL45 Snabbväxlingsmunstycke, vinklat (45 ) total längd 300 mm Ø 6,5 mm på röret. Smörjspetsen Ø 4 mm. Pinpack. I H H) KZL Snabbväxlingsmunstycke, rakt, total längd 300 mm. Ø 6,5 mm på röret. Smörjspetsen Ø 4 mm. Pinpack. J I) KFR-300 Smörjslang med möjlighet att låsa den fram röret över slangen. Total längd på enheten är 310 mm, med utv. gänga R1/8. Pinpack. K J) G-1112 Tryckavlastningsventil, används för att avlasta inbyggt tryck i smörjslang, med gänga utv.r1/8 - inv. G1/8. Pinpack. K) Nålmunstycke för smörjning genom gummidamasker t.ex. eller svåråtkomliga ställen. Tot. längd = 67 mm. Nållängd 38 mm Ø 2,6 mm. 8 Utgåva

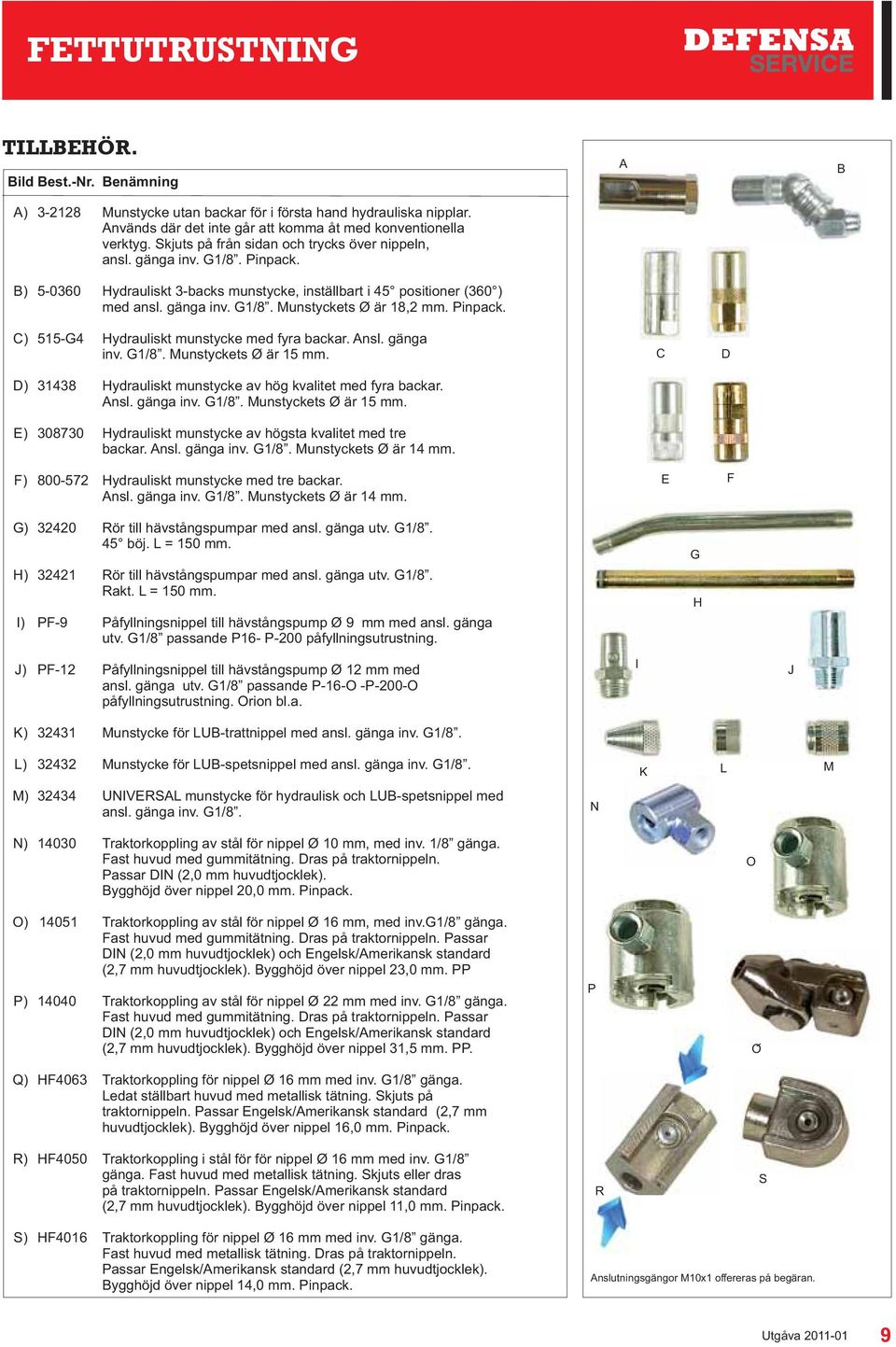

9 FETTUTRUSTNING TILLBEHÖR. Bild Benämning A) Munstycke utan backar för i första hand hydrauliska nipplar. Används där det inte går att komma åt med konventionella verktyg. Skjuts på från sidan och trycks över nippeln, ansl. gänga inv. G1/8. Pinpack. B) Hydrauliskt 3-backs munstycke, inställbart i 45 positioner (360 ) med ansl. gänga inv. G1/8. Munstyckets Ø är 18,2 mm. Pinpack. A B C) 515-G4 Hydrauliskt munstycke med fyra backar. Ansl. gänga inv. G1/8. Munstyckets Ø är 15 mm. D) Hydrauliskt munstycke av hög kvalitet med fyra backar. Ansl. gänga inv. G1/8. Munstyckets Ø är 15 mm. E) Hydrauliskt munstycke av högsta kvalitet med tre backar. Ansl. gänga inv. G1/8. Munstyckets Ø är 14 mm. F) Hydrauliskt munstycke med tre backar. Ansl. gänga inv. G1/8. Munstyckets Ø är 14 mm. C E D F G) Rör till hävstångspumpar med ansl. gänga utv. G1/8. 45 böj. L = 150 mm. H) Rör till hävstångspumpar med ansl. gänga utv. G1/8. Rakt. L = 150 mm. I) PF-9 Påfyllningsnippel till hävstångspump Ø 9 mm med ansl. gänga utv. G1/8 passande P16- P-200 påfyllningsutrustning. G H J) PF-12 Påfyllningsnippel till hävstångspump Ø 12 mm med ansl. gänga utv. G1/8 passande P-16-O -P-200-O påfyllningsutrustning. Orion bl.a. I J K) Munstycke för LUB-trattnippel med ansl. gänga inv. G1/8. L) Munstycke för LUB-spetsnippel med ansl. gänga inv. G1/8. K L M M) UNIVERSAL munstycke för hydraulisk och LUB-spetsnippel med ansl. gänga inv. G1/8. N N) Traktorkoppling av stål för nippel Ø 10 mm, med inv. 1/8 gänga. Fast huvud med gummitätning. Dras på traktornippeln. Passar DIN (2,0 mm huvudtjocklek). Bygghöjd över nippel 20,0 mm. Pinpack. O) Traktorkoppling av stål för nippel Ø 16 mm, med inv.g1/8 gänga. Fast huvud med gummitätning. Dras på traktornippeln. Passar DIN (2,0 mm huvudtjocklek) och Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 23,0 mm. PP P) Traktorkoppling av stål för nippel Ø 22 mm med inv. G1/8 gänga. Fast huvud med gummitätning. Dras på traktornippeln. Passar DIN (2,0 mm huvudtjocklek) och Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 31,5 mm. PP. Q) HF4063 Traktorkoppling för nippel Ø 16 mm med inv. G1/8 gänga. Ledat ställbart huvud med metallisk tätning. Skjuts på traktornippeln. Passar Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 16,0 mm. Pinpack. R) HF4050 Traktorkoppling i stål för för nippel Ø 16 mm med inv. G1/8 gänga. Fast huvud med metallisk tätning. Skjuts eller dras på traktornippeln. Passar Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 11,0 mm. Pinpack. P R O Q S S) HF4016 Traktorkoppling för nippel Ø 16 mm med inv. G1/8 gänga. Fast huvud med metallisk tätning. Dras på traktornippeln. Passar Engelsk/Amerikansk standard (2,7 mm huvudtjocklek). Bygghöjd över nippel 14,0 mm. Pinpack. Anslutningsgängor M10x1 offereras på begäran. Utgåva

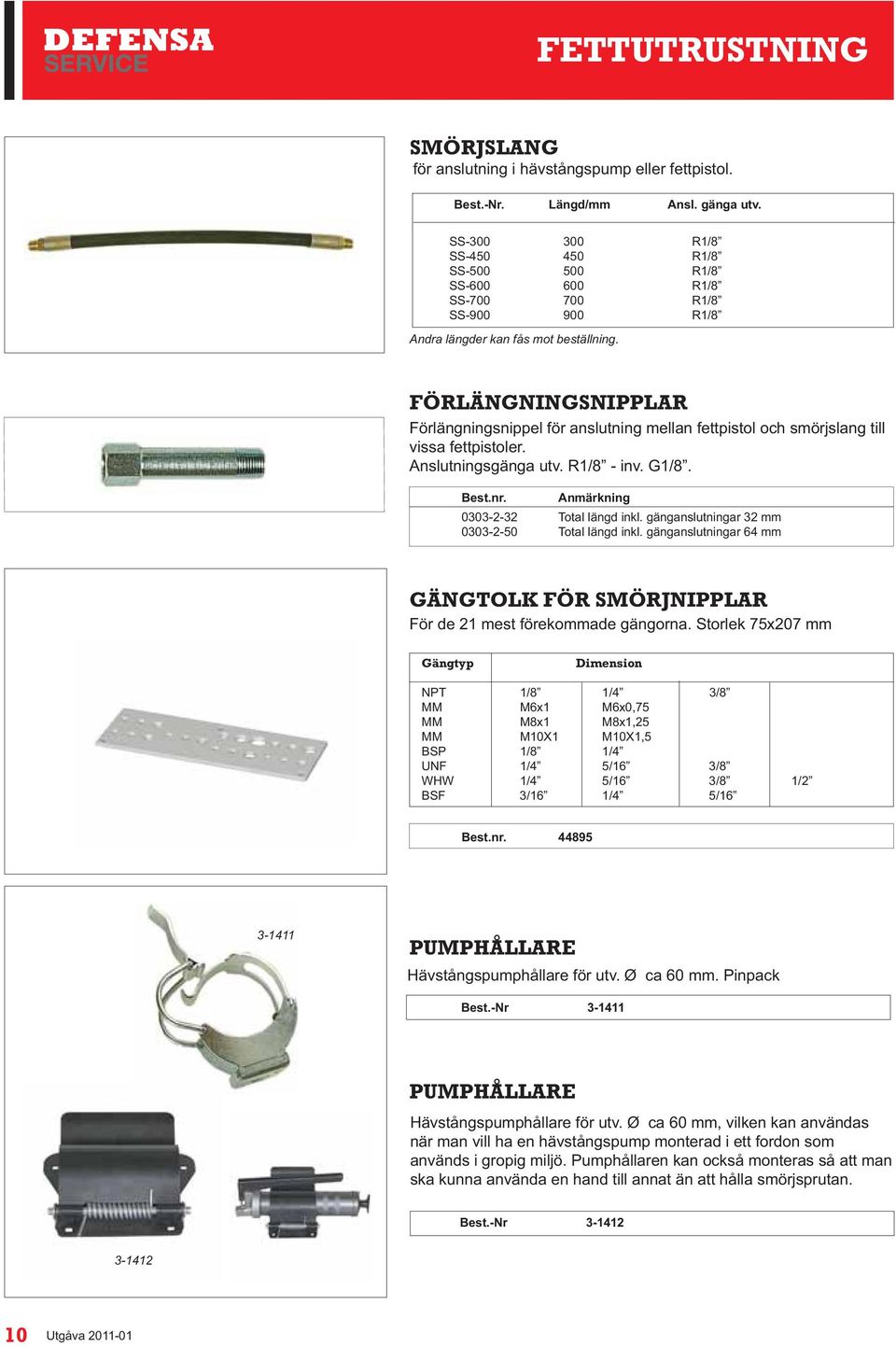

10 FETTUTRUSTNING SMÖRJSLANG för anslutning i hävstångspump eller fettpistol. Längd/mm Ansl. gänga utv. SS R1/8 SS R1/8 SS R1/8 SS R1/8 SS R1/8 SS R1/8 Andra längder kan fås mot beställning. FÖRLÄNGNINGSNIPPLAR Förlängningsnippel för anslutning mellan fettpistol och smörjslang till vissa fettpistoler. Anslutningsgänga utv. R1/8 - inv. G1/8. Best.nr. Anmärkning Total längd inkl. gänganslutningar 32 mm Total längd inkl. gänganslutningar 64 mm GÄNGTOLK FÖR SMÖRJNIPPLAR För de 21 mest förekommade gängorna. Storlek 75x207 mm Gängtyp Dimension NPT 1/8 1/4 3/8 MM M6x1 M6x0,75 MM M8x1 M8x1,25 MM M10X1 M10X1,5 BSP 1/8 1/4 UNF 1/4 5/16 3/8 WHW 1/4 5/16 3/8 1/2 BSF 3/16 1/4 5/16 Best.nr PUMPHÅLLARE Hävstångspumphållare för utv. Ø ca 60 mm. Pinpack Best.-Nr PUMPHÅLLARE Hävstångspumphållare för utv. Ø ca 60 mm, vilken kan användas när man vill ha en hävstångspump monterad i ett fordon som används i gropig miljö. Pumphållaren kan också monteras så att man ska kunna använda en hand till annat än att hålla smörjsprutan. Best.-Nr Utgåva

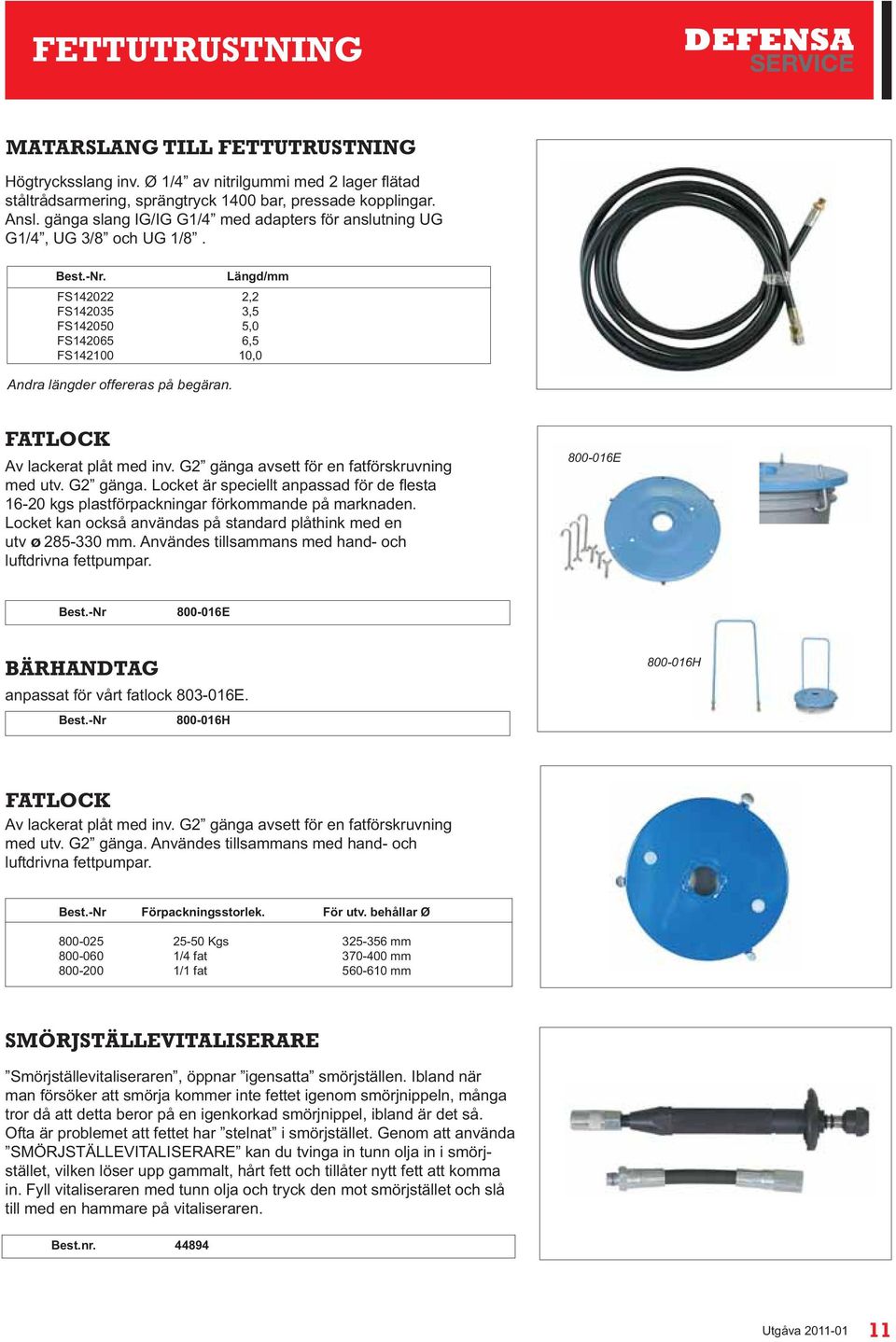

11 FETTUTRUSTNING MATARSLANG TILL FETTUTRUSTNING ståltrådsarmering, sprängtryck 1400 bar, pressade kopplingar. Ansl. gänga slang IG/IG G1/4 med adapters för anslutning UG G1/4, UG 3/8 och UG 1/8. FS ,2 FS ,5 FS ,0 FS ,5 FS ,0 Andra längder offereras på begäran. Längd/mm FATLOCK Av lackerat plåt med inv. G2 gänga avsett för en fatförskruvning kgs plastförpackningar förkommande på marknaden. Locket kan också användas på standard plåthink med en utv Ø mm. Användes tillsammans med hand- och luftdrivna fettpumpar E Best.-Nr E BÄRHANDTAG anpassat för vårt fatlock E. Best.-Nr H H FATLOCK Av lackerat plåt med inv. G2 gänga avsett för en fatförskruvning med utv. G2 gänga. Användes tillsammans med hand- och luftdrivna fettpumpar. Best.-Nr Förpackningsstorlek. För utv. behållar Ø Kgs mm /4 fat mm /1 fat mm SMÖRJSTÄLLEVITALISERARE Smörjställevitaliseraren, öppnar igensatta smörjställen. Ibland när man försöker att smörja kommer inte fettet igenom smörjnippeln, många tror då att detta beror på en igenkorkad smörjnippel, ibland är det så. Ofta är problemet att fettet har stelnat i smörjstället. Genom att använda SMÖRJSTÄLLEVITALISERARE kan du tvinga in tunn olja in i smörjstället, vilken löser upp gammalt, hårt fett och tillåter nytt fett att komma in. Fyll vitaliseraren med tunn olja och tryck den mot smörjstället och slå till med en hammare på vitaliseraren. Best.nr Utgåva

12 FETTUTRUSTNING A C B D ANSLUTNINGSKOPPLINGAR / FATFÖRSKRUVNINGAR FÖR PUMPAR Bild Best.-Nr För rör Ø Anmärkning A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 A mm Utv.G2 B P 36 mm Utv.G2 Plast A mm Utv.G2 B P 38 mm Utv.G2 Plast B P 40 mm Utv.G2 Plast A mm Utv.G2 A mm Utv.G2 C mm Utv.G2 C mm Utv.G2 D 800-F4 Fläns Utv.G2 endast för pump FÖLJELOCK Förhindrar gropbildning och underlättar fettinmatning till pumpen För behållare inv. Ø För pumprör Ø Förpackningsstorl mm mm kgs mm 30mm kgs mm 36 mm kgs mm 38 mm kgs mm mm 25 kgs mm mm 1/4 fat mm 30 mm 1/4-fat mm 36 mm 1/4-fat mm 38 mm 1/4-fat mm mm 50 kg:s mm 30 mm 1/1-fat mm mm 1/1-fat mm 45 mm 1/1-fat mm 50,8 mm 1/1-fat F FÖLJELOCK MED FÖLJELOCKSADAPTER Förhindrar gropbildning och underlättar fettinmatning till pumpen. fast i pumpens sugrör för att på detta sätt kunna använda pumpens vikt för att trycka på så att allt i stort fett allt fett kan pumpas ut. När fatet är tomt används tryckluft för att ta lös följelocket. Pumplyft kan användas tillsammans för att få en komplett funktion För behållare inv. Ø För pumprör Ø Förpackningsstorl F F mm 30 mm 1/4-fat F mm 30 mm 50 kg:s F mm 30 mm 1/1-fat F Följelocksadapter utan lock 30 mm 12 Utgåva

13 FETTUTRUSTNING PISTOL-E FÖR FETTSMÖRJNING En pistol tillverkad i pressgjuten aluminium, med rör eller slang och hydrauliskt munstycke. Z-svivel ingår. Anslutningsgänga inv. G1/4 i svivel, inv. G1/8 i pistol. Arbetstryck max 400 bar. Vikt 740 gram inkl. svivel. Modell med Utloppsrör och 3-backsmunstycke Slang L=300mm och 4-backsmunstycke Slang L=450mm och 4-backsmunstycke utan svivel PISTOL-P FÖR FETTSMÖRJNING En pistol tillverkad i stål, med manuell tryckförhöjning ca. 100 bar för att kunna öka trycket, t.ex. om fettet stelnat i smörjstället. Levereras med rör eller slang och hydrauliskt munstycke, Z-svivel ingår. Anslutningsgänga inv. G1/4 i svivel, inv. G1/4 i pistol. Arbetstryck max 400 bar (500 bar). Vikt 1200 gram inkl. svivel. Modell med Utloppsrör och 4-backsmunstycke Slang L=300mm och 4-backsmunstycke Slang L=450mm och 4-backsmunstycke utan svivel PISTOL-A FÖR FETTSMÖRJNING En pistol tillverkad i stål med tvålägessmörjning varvid det första läget det konstant. Levereras med rör eller slang och hydrauliskt munstycke, Z-svivel ingår. Anslutningsgänga inv. G1/4 i svivel, inv. 1/4 NPTF i pistol. Arbetstryck max 400 bar. Vikt 1560 gram inkl. svivel Modell med Utloppsrör och 3-backsmunstycke Slang L=300mm och 3-backsmunstycke Slang L=450mm och 3-backsmunstycke utan svivel SVIVLAR A B C Högtryckssvivlar för fettsmörjning, arbetstryck max 400 bar. Bild Best.-Nr Benämning Ansl. gängor Anmmärkning A Z-svivel Inv. G1/4- utv. G1/4NPT För pistol A B Z-svivel Inv. G1/4- utv. G1/8 För pistol E C Z-svivel Inv. G1/4- utv. G1/4 För pistol P D Rak svivel Inv. G1/4- utv. G1/4 För pistol P E Rak svivel Inv. G1/8- utv. G1/8 F Rak svivel Inv. G1/4- utv. G1/8 För pistol E G L-svivel Inv. G1/4- utv. G1/8 För pistol E D E F G Utgåva

14 FETTUTRUSTNING KULLAGERPÅFYLLARE Kullagerpåfyllare, för påfyllning av fett genom hydraulisk smörjnippel. Hävstångspump alternativt pneumatisk eller handdriven fettpump kan användas för att transportera fram fettet. Kullagerpåfyllaren kan användas för lager med min inv. Ø 1/2(12 mm) och en max utv. Ø 5(125 mm). Lagrets bredd får vara mellan 6-50 mm Best.nr KULLAGERPÅFYLLARE Kullagerpåfyllare som kan placeras på bänk, för påfyllning av fett genom hydraulisk smörjnippel. Hävstångspump alternativt pneumatisk eller handdriven fettpump kan användas för att transportera fram fettet. Kullagerpåfyllaren kan användas för lager med min inv. Ø 1/2(12 mm) och en max utv. Ø 6 (150 mm). Lagrets bredd får vara mellan mm Best.nr KULLAGERPÅFYLLARE PROFFS Kullagerpåfyllare, för påfyllning av fett med hand eller luftdrivna pumpar, när man vill ha en snabb och rationell hantering av påfyllning av fett i lagerhus. Kullagerpåfyllaren kan användas för lager med min inv. Ø 1/2(12 mm) och en max utv. Ø 6(150 mm). Du fyller ett lager på några sekunder om du använder vår pump ZSA- 16N. Dim. 150x350x300 mm (BxDxH) Best.nr FETTMÄTARE Fettmätare för uppmätning av fett. Avsedd att användas tillsammans med luftdrivna fettutrustningar och hävstångspumpar. Fettmätare kan också monteras in i system. Genom sin nya unika konstruktion med ovalhjulsmätning kan du enkelt se den mängd som går ut genom mätaren. Mätaren är försedd med en LCD display som visar avgiven mängd i gram ( nollställbar genom resetknapp) samt totalvolym i kg. 4 st 8 mm höga siffror på arbetsdisplayen och 4 st 4 mm höga siffror på totalmängden. Arbetstemperatur max +60 C. 2 st 1,5 volts (AAA) batterier används som drivkälla och beräknas räcka ca timmar vid normal användning. Ansl. gänga inlopp och utlopp inv. G1/8. Max arbetstryck 500 bar. Sprängtryck min 1000 bar. Noggrannhet +/- 3% vid fettyp NLGI Flödesområde gram/min. Vikt: 0,5 kg. Dimension: Ø 60 mm höjd 65 mm. PF Utgåva

15 MLS FETTPATRONER MLS MEP-2 UNIVERSALFETT NLGI 2 MEP-2 är ett universalfett för industri och motorfordon. MEP-2 har goda egenskaper som gör det användbart till allt ifrån snabbgående rullager till högt belastade glidlager i valsar och pressar. MEP-2 är avsett för smörjning av hjullager och många andra detaljer i fordon. Fettet är förtjockat av en litiumtvål och är mekaniskt stabilt. Det har mycket goda rostskyddande egenskaper och inverkar ej korrosivt på icke-järnmetaller (d.v.s. mässing, brons och babbit) i lager. TYPDATA: - DIN 51502: KP 2 K-30, - ISO : -ISO-L-XCCEB2 - Vogel, -Safematic Penetration, arbetat mm/ Basoljeviskositet vid 40 C mm2/s (cst) 200 Droppunkt C >200 Användningstemperatur C -30 till Färg Gul-brunt Best.nr. MLS-MEPI2 Anmärkning Fettpatron 12 st a 400 gram (endast avsedd för MLS hävstångspumpar) MLS NEP-2 MARIN & ENTREPENADFETT NLGI 2 NEP-2 är ett smörjfett som utvecklats för smörjning av entreprenadfordon och andra tillämpningar där ett vattenavvisande smörjfett önskas. NEP 2 rekommenderas för smörjning av tungt belastade glidlager och rullager som arbetar vid måttliga temperaturer och endast låga varvtal. Detta fett kan med fördel användas för smörjning av vattenpumpar då fettet är vattenresistent. NEP-2 är ett smörjfett med extrem vattenresistent kalciumtvål och har mycket god vidhäftningsförmåga. TYPDATA:- DIN : KP 2 K-30, - ISO : ISO-L-XCCHB2 SKF EMCOR: korrosionstest SS /0, Four ball (DIN 51350) N 2800 SKF R2F Test A/B (120 C) Samtliga godkända Penetration, arbetat mm/ Basoljeviskositet vid 40 C mm2/s (cst) 800 Droppunkt C 145 Användningstemperatur C -30 till +120, Färg Gul-brunt Best.nr. MLS-NEP12 Anmärkning Fettpatron 12 st a 400 gram (endast avsedd för MLS hävstångspumpar) Utgåva

16 MLS FETTPATRONER MLS SHT-1 HÖGTEMPERATURFETT NLGI 1,5 SHT-1 är ett högtrycksfett med god mekanisk stabilitet, för smörjning av lager, som arbetar vid höga belastningar och temperaturer. SHT-1 har utmärkta egenskaper för smörjning av fordon och industriella tillämpningar: hjullager på tunga fordon, chassismörjning på bilar, lastbilar, bussar och arbetsmaskiner Smörjning av industriapplikationer där smörjpunkter är svåra att nå eller där ett lättpumpat smörjfett behövs för att säkra smörjningen i hårt belastade enheter. Fettet är förtjockat av litiumkomplextvål och basolja med hög viskositet samt speciella tillsatser. SHT-1 har högtrycksskydd som är baserat på vismutteknologi vilket ger den oranga färgen. Det har en enastående oxidationsstabilitet och skyddar mot slitage och korrosion. TYPDATA: - DIN : KP 1,5 N-30, - ISO : -ISO-L-XCDHB1,5 R2F, test A (120 C), B(150 C) Samtliga :godkänt SKF Emcor test, destillerat vatten 0/0 Penetration, arbetat mm/ Basoljeviskositet vid 40 C /100ºmm2/s (cst) 200/14 Droppunkt C 250 Användningstemperatur C -30 till +180, Färg Orange Best.nr. MLS-SHTI2 Anmärkning Fettpatron 12 st a 400 gram (endast avsedd för MLS hävstångspumpar) MLS CEP-2 LÅGTEMPERATURFETT NLGI 2 CEP-2 är ett lågtemperaturfett för smörjning av lager och rullytor som arbetar vid extremt låga temperaturer. Det är avsett för smörjning av elmotorer, elektroniska växlar, mätinstrument, kameror, transportband/ kedjor etc som arbetar vid sträng kyla. CEP-2 är speciellt lämpat för smörjning av utrustning som arbetar i kylrum eller i annan kall miljö exempelvis smörjning av ventiler i nedkylda enheter inom processindustrin etc. Fettet är baserat på speciell mineralolja och utvalda tillsatser som, skyddar mot oxidation, korrosion och slitage. - CFB2, - ASEA (Instruktion ) Penetration, arbetat mm/ Basoljeviskositet vid 40 C mm2/s (cst) 9,2 Droppunkt C 180 Användningstemperatur C -50 till Färg Gul-brunt Best.nr. MLS-CEP12 Anmärkning Fettpatron 12 st a 400 gram (endast för MLS hävstångspumpar) 16 Utgåva

17 FETTUTRUSTNING HANDSMÖRJPUMP Enkel pump som trycks mot smörjnippeln. Längd 165 mm. Kapacitet 0,2 cm 3 / slag. Max arbetstryck 200 bar. Behållarvolym 150 cm 3. Behållare Ø 30x155 mm Bild Best.nr. Modell avsedd för Vikt/kg A HSP-K1 Lub-spets smörjnippel 0,1 B HSP-D1 Lub-tratt smörjnippel 0,1 C HSP-H1 Hydraulisk smörjnippel 0,1 A B C CH-400 HÄVSTÅNGSPUMP FÖR BÄLGPATRON Praktisk och välbalanserad hävstångspump som p.g.a. sin design är enkel att jobba med även under längre arbetspass då pumpen har en förhållandevis låg vikt. Volym per slag ca 0,9 cm 3. Avsedd för 400 grams MMG bälgpatron. OBS: Denna pump går endast att använda tillsammans med MMG bälgpatron. Anslutningsgänga i pump inv. R1/8. Best.nr. Modell med Vikt/kg CH-400 Naken utan tillbehör 0,62 CH-400 R Rör och 4-backsmunstycke 0,72 CH-400 S34 Slang L=300 mm och 4-backsmunstycke 0,77 CH-400 S454 Slang L=450 mm och 4-backsmunstycke 0,82 HÄVSTÅNGSPUMP MED TRYCKKONTROLL Hävstångspump avsedd för normal smörjning men specialanpassad för mätning av mottryck i smörjställen. Manometerskala bar. Hävstångspumpen är provtryckt till 800 bar. Max avgiven mängd per slag är 2 cm 3. Anslutningsgänga inv. G1/8. Avsedd för 400 grams patron eller 500 gram fett i lös vikt. Best.nr. 56-PKM Vid smörjning med fett i lös vikt skall tätningen vändas. HÄVSTÅNGSPUMP MED MÄNGDMÄTNING Hävstångspump avsedd för normal smörjning men specialanpassad för mätning av avgiven mängd fett till smörjställen. Hävstångspumpen i detta artikelnummer är G-2800 Hävstångspumpen är försedd med smörjslang SS-450 L= 450 mm. Avsedd för 400 grams patron eller 500 gram fett i lös vikt. Best.nr. G-2800 FMG Vid smörjning med fett i lös vikt skall tätningen vändas. Utgåva

18 MLS FETTPATRONER MLS HÄVSTÅNGSPUMP FÖR SKRUVPATRON Praktisk och välbalanserad hävstångspump i helt ny design som bygger på vacuumprincipen. Patronen skruvas fast i pumphuvudet, vilket gör att det kan bildas vacuum då pumpen börjar användas. Pumpen saknar fjädermekanism för att trycka fram fett, vilket gör denna konstruktion enklare och renare att jobba med, även under längre arbetspass, då pumpen har en förhållandevis låg vikt. Pumpen avger ca 1,4 cm 3 /slag (ca 1,2 gram) vid 400 bars mottryck. Avsedd för 400 grams MLS skruvpatron. OBS: Denna pump går endast att använda tillsammans med MLS skruvpatron. Anslutningsgänga i pump inv. R1/8. Best.nr. Modell med Vikt/kg MLS-1070 Naken utan tillbehör 0,62 MLS-1070 R Rör och 4-backsmunstycke 0,72 MLS-1070 S34 Slang L=300 mm och 4-backsmunstycke 0,77 MLS-1070 S454 Slang L=450 mm och 4-backsmunstycke 0,82 MLS TUBI 3 HÄVSTÅNGSPUMP FÖR SKRUVPATRON Praktisk och välbalanserad hävstångspump i helt ny design som bygger på vacuumprincipen. Patronen skruvas fast i pumphuvudet, vilket gör att det kan bildas vacuum då pumpen börjar användas. Pumpen har ett bakstycke med en enklare fjäder, som kan användas som hjälp för att underlätta frammatningen, framförallt om det är kallt och om man önskar att smörja i ett snabbare tempo än man kan göra om bakstycket inte används. Denna konstruktion gör smörjningen både enklare och renare att jobba med. Pumpen avger ca 0,8 cm 3 /slag (ca 0,7 gram) vid 400 bars mottryck. Hävstångspumpen kan manövreras med både en eller två händer. Avsedd för 400 grams MLS skruvpatron. OBS: Denna pump går endast att använda tillsammans med MLS skruvpatron. Anslutningsgänga i pump inv. R1/8. Best.nr. Modell med Vikt/kg MLS-TUBI3 Naken utan tillbehör 0,62 MLS-TUBI3 R Rör och 4-backsmunstycke 0,72 MLS-TUBI3 S34 Slang L=300 mm och 4-backsmunstycke 0,77 MLS-TUBI3 S454 Slang L=450 mm och 4-backsmunstycke 0,82 MLS SKRUVPATRON Patron 400 gram för fyllning av eget fett. Best.nr. MLS Utgåva

19 FETTUTRUSTNING G-2500 Hävstångspump med en kapacitet om ca 1,2 cm 3 /slag (ca 1,0 gram) vid 400 bars mottryck. Med påfyllningsnippel. Ansl. gänga inv. G1/8. För både 400 grams patron och fett i lösvikt. Modell med Vikt/kg G-2500 Naken utan tillbehör 1,6 G-2500 R Rör och 4-backsmunstycke 1,7 G-2500 S34 Slang L=300 mm och 4-backsmunstycke 1,75 G-2500 S454 Slang L=450 mm och 4-backsmunstycke 1,8 Vid smörjning med fett i lös vikt skall tätningen vändas. G-2500 är förpackad i plastpåse MATO E-500 Hävstångspump för industriellt bruk med hög prestanda, ca 1,4 cm 3 /slag (ca 1,2 gram) vid 400 bars mottryck. Graderad påfyllningsskala (0,1cm 3 )Ansl. gänga inv. G1/8. Korta hävstångsrörelser kan användas. För både 400 grams patroner och fett i lös vikt, påfyllningsnippel Ø 9 mm ingår. Best.nr. Modell med Vikt/kg G-2800 E-500 Naken utan tillbehör 1,1 E-500 R Rör och 4-backsmunstycke 1,2 E-500 S34 Slang L=300 mm och 4-backsmunstycke 1,25 E-500 S454 Slang L=450 mm och 4-backsmunstycke 1, Rep.sats till E 500 Vid smörjning med fett i lös vikt skall tätningen vändas. Heavy Duty hävstångspump för industriellt bruk med hög prestanda. Greppvänligt vinylhandtag.ca 1,5 cm 3 /slag (1,3 gram) vid 700 bars mottryck. Korta hävstångsrörelser kan användas. Tryckstången kan låsas så att man kan trycka fram fett mot pumpmekanismen om det inte skulle räcka med fjäderkraften. Ansl. gänga inv. G1/8. För både 400 grams patroner och fett i lös vikt. Påfyllningsnippel Ø 9 mm ingår. E-500 är förpackad i kartong Modell med Vikt/kg G-2800 Naken utan tillbehör 1,40 G-2800 R Rör och 4-backsmunstycke 1,50 G-2800 S34 Slang L=300 mm och 4-backsmunstycke 1,55 G-2800 S454 Slang L=450 mm och 4-backsmunstycke 1,60 Vid smörjning med fett i lös vikt skall tätningen krängas om. ALEMITE A-500 Heavy Duty hävstångspump för industriellt bruk med hög prestanda. Greppvänligt vinylhandtag.ca 1,5 cm 3 /slag (1,3 gram) vid 700 bars mottryck. Korta hävstångsrörelser kan användas. Tryckstången kan låsas så att man kan trycka fram fett mot pumpmekanismen om det inte skulle räcka med fjäderkraften. Ansl. gänga inv. G1/8. För både 400 grams patroner och fett i lös vikt. Avluftningsventil samt påfyllningsnippel Ø 12 mm ingår.. Best.nr. Modell med Vikt/kg G-2800 är förpackad i kartong A-500 Naken utan tillbehör 1,3 A-500 R Rör och 3-backsmunstycke 1,4 A-500 S33 Slang L=300 mm och 3-backsmunstycke 1,45 A-500 S453 Slang L=450 mm och 3-backsmunstycke 1,5 A-500 är förpackad i kartong Utgåva

20 FETTUTRUSTNING TUBI Hävstångspump med hög prestanda. Ca 0,8cm 3 /slag (ca 0,7 gram) vid 400 bars mottryck. Provtryckta med 500 bars mottryck. Kan användas med både grams patroner. Fett i lös vikt kan användas om en speciell tätning används. Hävstångspumpen kan manövreras med både en eller två händer. Patronhållare av aluminium. Ansl.gänga i pump inv. G1/8. Best.nr. Modell med Vikt/kg TUBI2 Naken, enhandsmodell 1,40 TUBI2 S34 Slang L=300 mm och 4-backsmunstycke 1,50 TUBI2 S454 Slang L=450 mm och 4-backsmunstycke 1,55 TUBI LÖS Lösfettstätning för TUBI 2 TUBI är förpackad i plastpåse. 55-LL Hävstångspump för stora volymer med en kapacitet om ca 1,2 cm 3 / slag (ca 1,0 gram) vid 400 bars mottryck. Med påfyllningsnippel. Ansl. gänga inv. G1/8. 55/LL är enbart avsedd för fett i lös vikt (1000 gram). Modell med Vikt/kg 55-LL Naken utan tillbehör 1,75 55-LL R Rör och 4-backsmunstycke 1,85 55-LL S34 Slang L=300 mm och 4-backsmunstycke 1,90 55-LL S454 Slang L=450 mm och 4-backsmunstycke 1,95 MANOMETERSATS Manometersats för montage i hävstångspump eller luftdrivna utrustningar. Ansl. gänga inv./ utv. G1/8. Tryckavlastningsventil, för att avlasta inbyggt tryck i smörjledning ingår. MS-600 MS-1000 Modell med Manometer bar Manometer bar 20 Utgåva

21 FETTUTRUSTNING MLS ENHANDSPUMP FÖR SKRUVPATRON Praktisk och välbalanserad hävstångspump i helt ny design som bygger på vacuumprincipen. Patronen skruvas fast i pumphuvudet, vilket gör att det kan bildas vacuum då pumpen börjar användas. Pumpen saknar fjädermekanism för att trycka fram fett, vilket gör denna konstruktion enklare och renare att jobba med, även under längre arbetspass, då pumpen har en förhållandevis låg vikt. Pumpen avger ca 0,85 cm 3 /slag (ca 0,75 gram). Max arbetstryck 400 bar. Best.nr. Modell med Vikt/kg MLS-5030 Naken utan tillbehör 0,62 MLS-5030 R Rör och 4-backsmunstycke 0,72 MLS-5030 S34 Slang L=300 mm och 4-backsmunstycke 0,77 MLS-5030 S454 Slang L=450 mm och 4-backsmunstycke 0,82 G-16 G-16 R Praktisk enhandspump för 85 grams patron eller ca 100 gram fett i lösvikt. Ansl. gänga i pump inv. G1/8. G-16 ger ca 0,25 cm 3 /slag (ca 0,2 gram). Möjlighet att montera utloppet rakt fram eller åt sidan som bilden visar. Max arbetstryck 240 bar. B408-1 Modell med Vikt/kg G-16 R Rör och 4-backsmunstycke 0,22 B st fettpatron a 85 gram. Vid smörjning med fett i lös vikt skall tätningen vändas. F-555 Praktisk enhandspump för 400 grams patron eller 500 gram fett i lösvikt. Ansl. gänga i pump inv. G1/8. F 555 ger ca 0,85 cm 3 /slag (ca 0,75 gram). Max arbetstryck 400 bar. Påfyllnadsnippel Ø 9 mm ingår. G-16 är förpackad i pinpack. F-555 Modell med Vikt F-555 Naken enhandspump 1,05 F-555 R Rör och 4-backsmunstycke 1,15 F-555 S34 Slang L=300 mm och 4-backsmunstycke 1,25 F-555 S434 Slang L=450 mm och 4-backsmunstycke 1,30 K32 Enhandspump av högsta klass för 400 grams patron eller 500 gram fett i lösvikt. Ansl. gänga i pump inv. G1/8. K32 ger ca 0,9 cm 3 /slag (ca 0,8 gram). Max arbetstryck 520 bar. Påfyllnadsnippel Ø 9 mm ingår. Modell med Vikt/kg K32 Naken utan tillbehör 1,40 K32 R Rör och 4-backsmunstycke 1,50 K32 S33 Slang L=300 mm och 3-backsmunstycke 1,55 K32 S453 Slang L=450 mm och 3-backsmunstycke 1,60 F-555 och K32 är förpackad i kartong. K32 Utgåva

22 FETTUTRUSTNING AGG R LUFTDRIVEN FETTPISTOL AGG AUTOMATISK Enhands tryckluftsdriven fettpistol som avger ett kontinuerligt Pistolen laddas med patron (400/500 g) eller fett i lösvikt. Vid smörjning med fett i lös vikt skall tätningen vändas när det gäller AGG xx. AGG kan avge max 200 gram fett/min ochkan anslutas till fordonets tryckluftssystem. Tryckförhållande 40:1. Max 330 bar arbetstryck. Arbetstryck luft 3-8 bar. Levereras med snabbkopplingsnippel passande Cejn 320 samt TEMA 1600 serien. Ansl. gänga fett inv. G1/8. AGG S34 Modell med Anmärkning AGG R Rör och 4-backsmunstycke för 400 grams patron AGG S34 Slang L=300 mm och 4-backsmunstycke för 400 grams patron AGG S454 Slang L=450 mm och 4-backsmunstycke för 400 grams patron LUFTDRIVEN FETTPISTOL DLG Enhands tryckluftsdriven fettpistol. Varje avtryckning ger 0,8 cm 3. Pistolen fylls med patron (400g) eller 500 gr fett i lösvikt. Vid smörjning med fett i lös vikt skall tätningen vändas när det gäller DLG xx DLG kan anslutas till fordonets tryckluftssystem. Tryckförhållande 50:1. Max 400 bar arbetstryck. Max lufttryck 8 bar. Ansl. gänga luft inv. G1/4. Ansl. gänga fett inv. G1/8. Påfyllningsnippel Ø 9 mm ingår. DLG R DLG S34 DLG S454 Modell med Rör och 4-backsmunstycke Slang L=300 mm och 4-backsmunstycke Slang L=450 mm och 4-backsmunstycke MLS FETTSPRAYPUMP FÖR KUGGAR OCH DYLIKT Luftdriven fettspraypump avsedd för MLS fettpatron. Utrustningen levererar en konstant mängd så länge avtryckaren är intryckt. Inställningsratt för att reglera avgiven mängd fett och justering av fettet. Snabbkopplingsnippel luft passande Cejn 320 eller Tema1600 ingår. Arbetstryck luft 3-5 bar. Vikt 1,5 kg. Best.nr. DLF-400MLS 22 Utgåva

23 FETTUTRUSTNING BATTERIDRIVEN FETTPISTOL För 400 g patroner eller 500 g i lösvikt, Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 480 bar. Kapacitet ca. 60 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. G1/8. Arbetskapacitet ca.1,8 kg fett vid fulladdat batteri. Två (Li-Ion) litiumbatterier 14,4 Volt 1500 mah och batteriladdare ingår. Laddningstid ca. 1 timme. Vikt ca. 2,5 kg. FPB-402 FPB-402 FPB-502 FPB-503 ST99 Anmärkning Fettpistol avsedd för 400 grams fettpatron eller 500 gram i lös vikt Fettpistol avsedd för 400 grams MLS fettpatron Fettpistol avsedd för 500 grams fettpatron (TUBI patronhållare) Extra batteri 14,4 V, 1500mAh av typ Litium (Li-Ion). Fettpumpen levereras i praktisk plastlåda. FPB-502 BATTERIDRIVEN FETTPISTOL För 400 g och 500 g patroner. Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 690 bar. Kapacitet ca.100 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. G1/8. Arbetskapacitet ca. 2,0 kg fett vid fulladdat batteri. Två (Li-Ion) litiumbatterier 18 Volt 1500 mah och batteriladdare ingår. Pumpen är försedd med slang L=1000 mm och 4-backsmunstycke. Bärrem för anslutning i pistolen medföljer. Laddningstid ca. 1 timme. Vikt för pistolen ca. 3,2 kg exkl. fett. Anmärkning FPB-451 Fettpistol avsedd för 400 grams fettpatron eller 500 gram i lös vikt FPB-551 Fettpistol avsedd för 500 grams fettpatron (TUBI patronhållare) FPB-552 Fettpistol avsedd för 400 grams MLS fettpatro ST92 Extra batteri 18 V, 1500mAh av typ Litium (Li-Ion) Fettpumpen levereras i praktisk plastlåda. BATTERIDRIVEN FETTPISTOL För 400 g patroner eller 500 g fett i lös vikt. Fettpistolen levererar en konstant mängd fett så länge avtryckaren hålls inne. Arbetstryck max 450 bar. Inbyggd överströmningsventil. Kapacitet ca 140 g/min. beroende på fettkvalitet och temperatur. Fett upp till penetrationsklass NLGI 2 kan användas. Ansl. gänga fett inv. G1/8. Arbetskapacitet ca. 2,5 kg fett vid fulladdat batteri och ett mottryck på ca. 70 bar. Ett Ni-Ca batteri 12,0 Volt och batteriladdare ingår. Pumpen är försedd med slang L=900 mm och 3-backsmunstycke. Laddningstid ca. 1 timme. Vikt ca. 3,0 kg. Anmärkning 575-C Fettpistol med slang L=900 mm och 3-backsmunstycke ST93 Extra batteri 12 V, 1500mAh av typ Ni-Ca Fettpumpen levereras i praktisk plastlåda. Utgåva

24 FETTUTRUSTNING DOSERINGSUTRUSTNING FÖR FETT Utrustning avsedd att användas för dosering av fett vid monteringsband t.ex. Utrustningen styrs av de impulser som kommer från pulsgivaren. grammerade mängder vilka enkelt ändras i genom att trycka på pilarna uppåt eller neråt. Efter en doseringscykel avbryts doseringen automatiskt och kan startas på nytt med startknappen på styrskåpet eller extern startknapp. Samma mängd levereras till dess utrustningen ställs om till en annan mängd. Externa signaler typ fotpedal eller givare kan anslutas till styrutrustningen. Kalibrering (PPU) Antal decimaler angiven volym: 0, 1, 2, 3, 4 eller auto. Förinställda mätområden: 0,00-999,99 ( ltr, gal. pints eller vikt) Anslutningsspänning doseringsskåp 230 V AC 1-1,5 A, 24V adapter ingår. Förinställningar: Max 16 st Anslutningsspänning magnetventil 24 Volt DC max 1,5A. Anslutningsgänga inlopp fett inv. G3/8. Anslutningsgänga utlopp fett inv. G1/8. Utrustningen ansluts till lämplig fettpump och är avsedd för fett max NLGI 2. Max arbetstryck: 500 bar. OBS: Om utrustningen ska användas för ren påfyllning utan mottryck i utloppet måste en annan typ av doseringsventil användas. Offereras på begäran. Dim. styrskåp: HxBxD 145x185x75 mm. G-KNA1 G-KNA2 Benämning G-DF10 Doseringsutrustning för fett Signalkabel 4x0,5 G-KNA1 Extern startknapp. G-GNA2 Extern start, golvmodell i metall, överbyggd. 24 Utgåva

25 FETTPUMPAR HÖGTRYCKSFETTPUMP Fettpump med bärhandtag inkl. behållare med 2,0 m 1/4 slang. Fetthandtag med hydrauliskt munstycke ingår. Arbetstryck: 180 bar. Kapacitet ca. 9,0 gram/slag. Behållarvolym max 8,0 kg. Behållaren Ø 145 mm. Vikt ca 6,0 kg utan fett. FP-8 HÖGTRYCKSFETTPUMP Fettpump inkl. behållare med bärhandtag. Den relativt smala behållaren Ø 240 mm gör utrustningen lätt att bära. 2,0 m 1/4 slang med hydrauliskt munstycke ingår. Arbetstryck ca 150 bar. Kapacitet ca. 3,0 gram/slag Behållarvolym max 10,0 kg. Vikt 9,0 kg utan fett. Följelock ingår. FP-10 HÖGTRYCKSFETTPUMP FÖR VOLYMSMÖRJNING Fettpump inkl. behållare med två utväxlingsmöjligheter för olika tryck och fettmängd. Eliptisk behållare gör utrustningen lätt att bära. Bärhandtaget är intrigerat i pumpen. 1,5 m 3/8 slang med hydrauliskt munstycke ingår. Arbetstryck i läge 1: 120 bar. Arbetstryck i läge. 2: 250 bar. Kapacitet i läge. 1: ca. 15 gram/slag Kapacitet i läge. 2: ca. 10 gram/slag Behållarvolym max 15 kg. Vikt 8,8 kg utan fett FETTPUMP Fettpump med bärhandtag för standard kgs plåthink Ø mm, höjd max 400 mm. 1,5 m 1/4 högtrycksslang med 4-backsmunstycke ingår samt fatlock och följelock. Arbetstryck 240 bar. Pumprör Ø 25 mm. Kapacitet ca 1,2 g/slag. Best.-Nr FP-16 Utgåva

26 FETTUTRUSTNING MINI-LUBE Bärbar utrustning för manuell smörjning med fett. Genom sitt unika fjädersystem åstadkommes ett påfyllningstryck till smörjpistolen som räcker till ca 30 smörjpunkter innan en ny påfyllningstryckning är nödvändig. Hand eller fotmanövrerad. Med en enkel knapptryckning på pistolen kan man välja om man vill ha högt tryck ( 700 bar, 0,45 gram / avtryck) eller stor volym (175 bar, 1,25 gram / avtryck). Kraftig konstruktion som är i stort sett underhållsfri. Behållare för 5 kg inkl. följelock ingår. Smörjslangen är 1,5 m lång och försedd med svivel. Vikt 3,7 kg K6-5N HÖGTRYCKSFETTPUMP MED UTVÄXLINGSMÖJLIGHET Fettpump för standard kgs plåthink Ø mm, höjd min 365 mm. 1,5 m 3/8 högtrycksslang med 4-backsmunstycke ingår, samt fatlock och fatförskruvning. Pumprör Ø 40 mm. Arbetstryck alt bar. Arbetstryck alt bar Kapacitet alt.1 ca 15 g/slag. Kapacitet alt.2 ca 10 g/slag. Best.-Nr Utförande FP FP-21 Komplett utrustning Naken pump Följelock ingår ej som standard HÖGTRYCKSFETTPUMP MED FOTPEDAL Fettpump inkl. behållare. Behållaren Ø 230 mm är försedd med både hjul och fotpump. 2,5 m utloppsslang med hydrauliskt munstycke ingår. Arbetstryck ca 200 bar. Följelock ingår. Kapacitet ca. 6,0 gram/slag Behållarvolym max 13,0 kg. Vikt 14,0 kg utan fett Utgåva

27 FETTUTRUSTNING PÅFYLLNINGSPUMP FÖR FETT (STANDARD) Handdriven fettpump för påfyllning av hävstångspumpar avsedd för påfyllningsnippel Ø 9 mm och12 mm. Ger hela 80 gram/slag. Fördelarna med den här typen av påfyllning av hävstångspumpar är att vid påfyllning löper fettet bara genom slutna kanaler och kommer inte i beröring med smuts. Pumprör Ø 36 mm. Genom ett dammskyddslock är fettet skyddat mot påverkan utifrån. Snabb, ren och ekonomisk påfyllning av hävstångspumpar. För förpackning För påfyllningsnippel P-16N kgs Ø 9 och 12 mm P-25N kgs Ø 9 och 12 mm P-60N 1/4 fat Ø 9 och 12 mm P-200N 1/1-fat Ø 9 och 12 mm Följelock ingår ej som standard P-16N PÅFYLLNINGSPUMP FÖR FETT (MLS) Handdriven fettpump för påfyllning av hävstångspumpar avsedd för MLS skruvpatronsystem. Se text under påfyllningspump (standard) För förpackning Anpassad för P-16NF-MLS kgs Plast & plåthink Ø mm P-25NF-MLS kgs Plåthink P-60NF-MLS 1/4 fat P-200NF-MLS 1/1-fat Följelock ingår ej som standard P-16NF-MLS MLS PÅFYLLNINGSUTRUSTNING FÖR SKRUVPATRON Utrustning avsedd för vår påfyllningspump P & ZSA, vilket gör det möjligt att fylla på förbrukade patroner om så önskas. Ansl. gänga i påfyllningsadapter utv. G1/8. MLS-5050 Best.nr. MLS-5050 P-16T PÅFYLLNINGSSYSTEM FÖR HÄVSTÅNGSPUMPAR Handdriven fettpump avsedd för kgs fettförpackningar. Utrustningen är anpassad för påfyllning av hävstångspumpar med snabbkoppling. Ger hela 80 gram/slag. Fördelarna med den här typen av påfyllning av hävstångspumpar är att vid påfyllning löper fettet bara genom slutna kanaler och kommer inte i beröring med smuts. Genom ett dammskyddslock är fettet skyddat mot påverkan utifrån. Snabb, ren, enkel och ekonomisk påfyllning av hävstångspumpar. Pumprör Ø 36 mm. Utrustningen är anpassad för att passa både plåt & plasthinkar i de G-2800 SSK Anmärkning P-16T Pump med snabbkopplingshona P-16TK Kompl utr. inkl påfyllningspump och hävstångspump G-2800 SSK Hävstångspump inkl. snabbkopplingshane TP16 Snabbkopplingshane med utv. gänga G1/8 passande Följelock ingår ej som standard P-16 TK TP16 Utgåva

28 FETTUTRUSTNING PÅFYLLNINGSPUMP FÖR CENTRALSMÖRJSYSTEM Handdriven fettpump för påfyllning av centralsmörjsystem. Ger hela 80 gram/slag. 1,5 m 5/8 slang med snabbkoppling med backventiler samt adapter med utv. G1/4 ingår. Pumprör Ø 36 mm. Avsedd för fettyp NLGI För förpackning Anpassad för ZSA-16N kg Plast & plåthink Ø mm ZSA-25N kg Plåthink ZSA-60N 1/4 fat ZSA-200 1/1-fat Följelock ingår ej som standard PÅFYLLNINGSPUMP FÖR CENTRALSMÖRJSYSTEM Kraftig handdriven fettpump med bärhandtag, för påfyllning av centralsmörjsystem. Utrustningen är avsedd för fett upp till NLGI 2. Pumpen ger hela 60 gram/slag. 1,5 m 5/8 slang med snabbkoppling med backventiler samt adapter med utv. G1/4 ingår. Utrustningen passar standard fetthink för kgs förpackning med höjd 370 mm och Ø ca mm. Pumprör Ø 32 mm. Följelock ingår. J2-16 ANSLUTNINGSKOPPLINGAR FÖR NEDANSTÅENDE CENTRALSMÖRJSYSTEM För pump XGE 15 LR 3/ XGI 10 LR RNI 1/4-1/8 XGE 15 LR 3/8 Anslutningskoppling för Lincoln centralsmörjningspump Anslutningskoppling för STS/Groeneveld centralsmörjningspump. RNI 1/4-1/8 Anslutningskoppling för BEKA-MAX centralsmörjningspump. ANSLUTNINGSSATS som ger möjlighet till påfyllning av hävstångspumpar i kombination med ZSA-pumparna. Påfyllning kan ske till hävstångspumpar utan i utloppet på slangen. Anslutningsgänga utv G1/4. Utrustningen kan användas både för 9 mm och 12 mm påfyllningsnippel. ZSA Utgåva

29 FETTPUMPAR FETTPUMPAR TYP 50 Tryckluftsdriven fettpump, tryckförhållande 50:1. Max luftförbrukning 230 NL /min. Kapacitet vid 10 bar lufttryck ca 1100 gram/min. (med fett NLGI 2). Avsedd för fett upp till NLGI 2. Anslutningsgänga luft inv. G1/4. Anslutningsgänga fett inv. G1/4. Ansluts i fatlock med fatförskruvning Pumprör Ø 30 mm Längd sugrör 440 mm 730 mm 950 mm För förpackning kgs 50 kgs-1/4-fat 1/1 fat REPARATIONSSATSER TILL FETTPUMPAR TYP 50 Pump Repsats luftmotor Repsats pumpdel KIT11 KIT12 RAASM FETTPUMPAR TYP 50 Tryckluftsdriven fettpump, tryckförhållande 50:1. Max luftförbrukning 230 NL /min. Kapacitet vid 8 bars lufttryck ca 1500 gram/min. (med fett NLGI 1). Avsedd för fett upp till NLGI 2. Anslutningsgänga luft inv. G1/4. Anslutningsgänga fett inv. G3/8. Ansluts i fatlock med fatförskruvning Pumprör Ø 30 mm Längd sugrör 480 mm 740 mm 940 mm För förpackning kgs 50 kgs-1/4-fat 1/1-fat REPARATIONSSATSER TILL RAASM FETTPUMPAR TYP 50 Pump Repsats luftmotor och pumpdel / / 2095 RA6250 RAASM FETTPUMPAR TYP 65 Tryckluftsdriven fettpump för användning där både höga tryck och relativt stor volym vill uppnås. Tryckförhållande 65:1. Max luftförbrukning 230 NL /min. Kapacitet vid 8 bars lufttryck ca 1900 gram/min. (med fett NLGI 1). Avsedd för fett upp till NLGI 3. Anslutningsgänga luft inv. G1/4. Anslutningsgänga fett utv. G3/8. Ansluts i fatlock med fatförskruvning Pumprör Ø 30 mm. Best.-Nr Längd sugrör 480 mm 725 mm 980 mm För förpackning kgs 50 kgs-1/4 fat 1/1 fat REPARATIONSSATSER TILL RAASM FETTPUMPAR TYP 65 Pump Repsats luftmotor och pumpdel / / RA6350 Utgåva

30 FETTPUMPAR RAASM FETTPUMPAR TYP 900 FÖR FAT Tryckluftsdrivna fettpumpar där större volym önskas t.ex. vid överföring av fett eller i större centralsmörjningssystem eller dylikt. Max luftförbrukning ca.1600 NL /min. Max lufttryck 8 bar. Angiven kapacitet kg/min är gjorda med fett NLGI 1. Avsedd för fetter upp till NLGI 3 ( gäller ej 91F-111). Anslutningsgänga luft utv. G1/2. Ljudvolym vid gång 80 dba. Anslutningsgänga olja/fett inv. G3/4 för 91F F-111 är i grunden en oljepump, men kan användas vid överföring av lättare fetter. Anslutningsgänga fett inv. G3/8 för 91F-451 och 91C-701. Ansluts i fatlock med fatförskruvning Pumprör Ø 45 mm. Alla pumparna är avsedda för 1/1-fat. Kapacitet kg/min. Tryckförhållande Anmärkning 91F F C-701 Ca 17,0 kg/min Ca 4,4 kg/min Ca 3,0 kg/min 11:1 45:1 70:1 Inkl. lyfthandtag Inkl. lyfthandtag REPARATIONSSATSER TILL RAASM FETTPUMPAR TYP 900 Pump Repkit luftmotor och pumpdel 91F F C F-111 KS F-451 KS C-701 KS9180 RAASM FETTPUMPAR TYP 1200 FÖR FAT Tryckluftsdrivna fettpumpar där stora volymer erfodras t.ex. stora centralsmörjsystem eller påfyllningssystem eller dylika ändamål. Max luftförbrukning för typ 1200 ca.2800 NL /min. Max lufttryck 8 bar. Avsedd för fetter upp till NLGI 3 ( gäller ej 116F-181). Anslutningsgänga luft inv. G1/2. Anslutningsgänga 116F-181 olja/fett inv. G3/4. Anslutningsgänga 117F-751 fett inv. G1/2. 116F-181 är i grunden en oljepump, men kan användas vid överföring av lättare fetter. Ljudvolym vid gång 80 dba. 116F-181 och 117F-751 ansluts i fatlock med fatförskruvning Alla pumparna är avsedda för 1/1-fat. Kapacitet kg/min. Tryckförhållande Pumprör Ø Vikt 116F F-751 Ca 17,0 kg/min Ca 4,4 kg/min 18:1 75:1 45 mm 45 mm 18 kg 21 kg REPARATIONSSATSER TILL RAASM FETTPUMPAR TYP F F-751 Pump Repkit luftmotor och pumpdel 116F-181 KS F-751 KS Utgåva
