Exchange Level 300

Transkript

1 Exchange Level 300

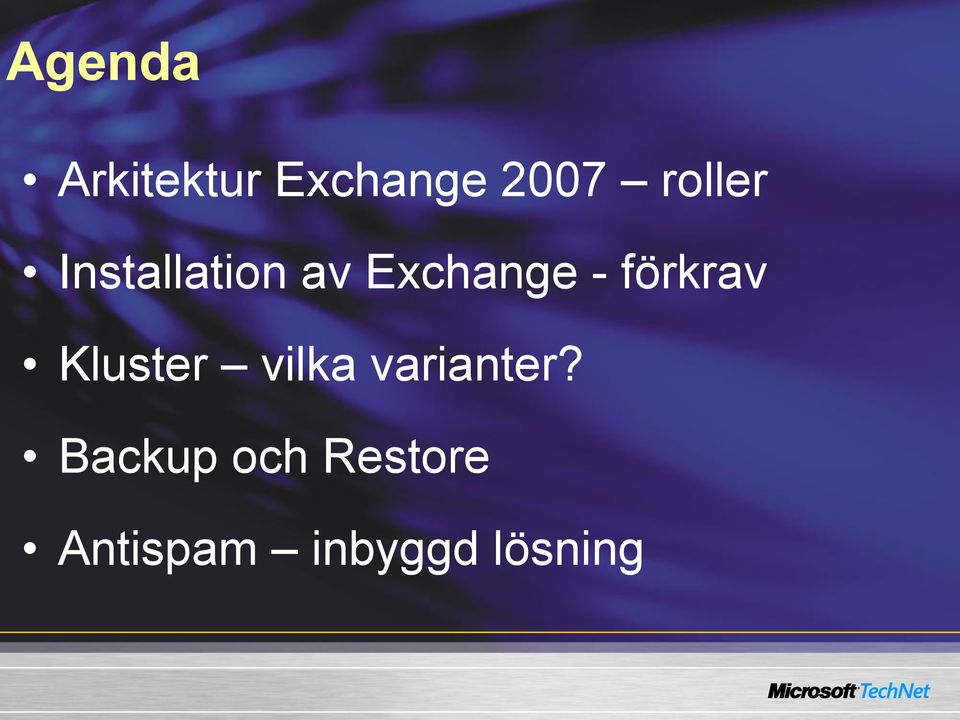

2 Agenda Arkitektur Exchange 2007 roller Installation av Exchange - förkrav Kluster vilka varianter? Backup och Restore Antispam inbyggd lösning

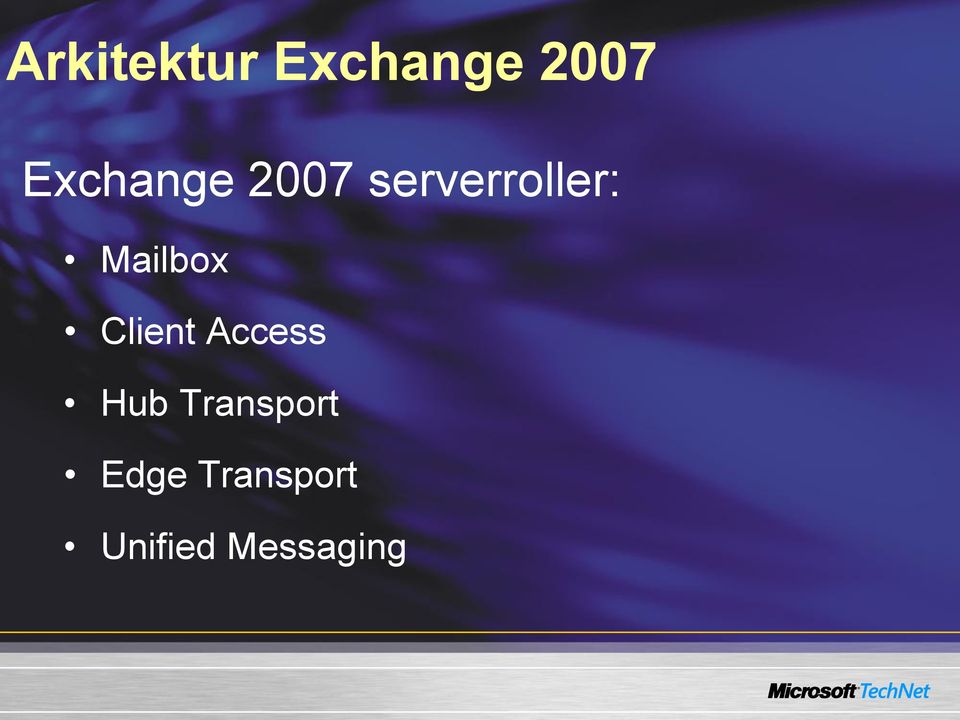

3 Arkitektur Exchange 2007 Exchange 2007 serverroller: Mailbox Client Access Hub Transport Edge Transport Unified Messaging

4 Windows Server 2008 Fördelar: Lättare/Snabbare installation MMC 3.0,.Net Framework 2.0, PowerShell inkluderat i Operativsystemet Flera nya klusterfunktioner, Quorum, Multiple subnet failover Log Shipping betydligt snabbare (SMB2) Support för IPv6 (IPv4 behövs dock) Nackdelar: Kompatibel MAPI/CDO ännu inte släppt 3:dje parts backuplösning krävs. OAB generering på klustrad mailbox server fungerar ej som den ska (BUG)

5 Windows Server Prerequisites ServerManagerCmd -i PowerShell ServerManagerCmd -i Web-Server ServerManagerCmd -i Web-ISAPI-Ext ServerManagerCmd -i Web-Metabase ServerManagerCmd -i Web-Lgcy-Mgmt-Console ServerManagerCmd -i Web-Basic-Auth ServerManagerCmd -i Web-Digest-Auth ServerManagerCmd -i Web-Windows-Auth ServerManagerCmd -i Web-Dyn-Compression ServerManagerCmd -i RPC-over-HTTP-proxy Optional: ServerManagerCmd -i RSAT-ADDS ServerManagerCMD -i Telnet-Client Källa:

6 Exchange kluster SCC Singel Copy Cluster LCR Local Continuous Replication CCR Cluster Continuous Replication SCR Standby Continuous Replication

7 SCC Singel Copy Cluster Konfigurera hårdvara och forma klustret innan Exchange installeras Samma OS version Samma installationssökväg Endast mailbox rollen 8 klusternoder max

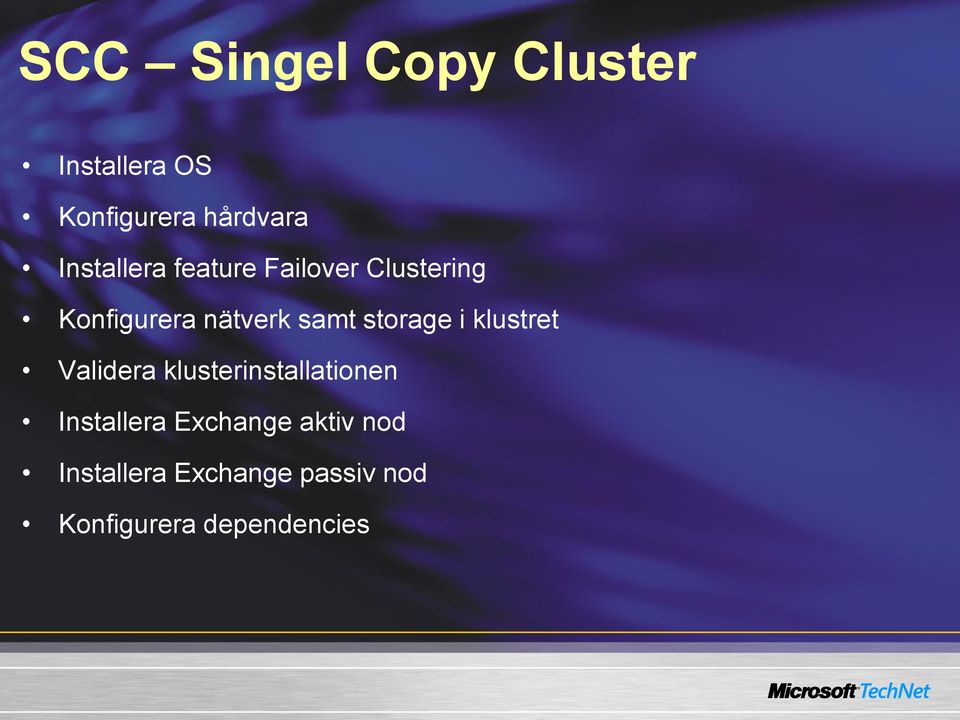

8 SCC Singel Copy Cluster Installera OS Konfigurera hårdvara Installera feature Failover Clustering Konfigurera nätverk samt storage i klustret Validera klusterinstallationen Installera Exchange aktiv nod Installera Exchange passiv nod Konfigurera dependencies

9 LCR Local Continuous Replication Passiv kopia Ej public folder Separat disksystem Reducerar backupbehov Backup från passiva kopian

10 CCR Cluster Continuous Replication Baserad på Windows Failover Cluster Automatisk Failover Har dock inga speciella hårdvarukarv Använder ingen Shared Storage Baserad på Log Shipping VSS backups på Passive Node är supporterat Endast 1 databas per Storage Group

11 SCR Standby Continuous Replication Nyhet i Exchange 2007 SP1 Finns i både Standard- och Enterprise Edition Samma OS-version på Source och Target Source och Target behöver vara i samma domän Mailbox Rollen installerad En databas per Storage Group Stödjer inte Public Folder Databas Administration endast via EMS Ingen klusterlösning Aktivering är en manuell process

12 SCR Fortsättning Samma log shipping and replay technology som CCR och LCR Supporterar flera kopior per Storage Group En SCR kopia (target) kan inte säkerhetskopieras Replay Lag Time built-in replay delay of 50 log files and 24h (tiden kan justeras men inte antalet loggar) Truncation Lag Time

13 Client Access Server-NLB & Certifikat Installera två servrar med Windows Server 2008 med två nätverkskort Installera HUB Transport och CAS på båda servrarna Konfigurera ett NIC för Network Load Balancing Konfigurera portar för IIS,IMAP,POP,SMTP (ej port 25) Skapa nytt SAN-Certifikat och installera Källa:

14 Data: Mailbox rollen Setup.com /m:recoverserver (Setup /recovercms) Databasfiler Transaktionsloggar Sök index (C:\Program Files\Microsoft\Exchange Server\Mailbox\ StorageGroup \ Catalog Offline Address Book (C:\Program Files\Microsoft\Exchange Server\ ExchangeOAB) Offline Address Book (Public Folder distribution) Windows register

15 Data: Client Access Setup /m:recoverserver återställer servern till standard konfiguration Change logg på förändringar OWA + web.config: C:\Program Files\Microsoft\Exchange Server\ClientAccess\OWA POP, IMAP: C:\Program Files\Microsoft\Exchange Server\ClientAccess Availability service + web.config: C:\Program Files\Microsoft\Exchange Server\ ClientAccess\exchweb\ews Autodiscover: IIS metabase ActiveSync + web.config: C:\Program Files\Microsoft\Exchange Server\ ClientAccess\ Sync OWA Virtual directories: C:\Program Files\Microsoft\Exchange Server\ClientAccess get-owavirtualdirectory owa (default web site) export-clixml owa.xml depth 1 restorescript.ps1 owa.xml (kod för restorescript finns att hämta på Technet)

16 Data: Hub Transport rollen Setup.com /m:recoverserver Loggar (C:\Program Files\Microsoft\Exchange Server\TransportRoles\ Logs) Transport queues (C:\Program Files\Microsoft\Exchange Server\ TransportRoles\Data\Queue) Setup.com /m:recoverserver /DoNotStartTransport Windows Registry

17 Data: Edge Transport AD LDS (C:\Program Files\Microsoft\Exchange Server\TransportRoles\ Data\Adam) Content Filtering (C:\Program Files\Microsoft\Exchange Server\ TransportRoles\data\IpFilter) ExportEdgeConfig.ps1 cloneconfigdata: c:\namn.xml ImportEdgeConfig.ps1 cloneconfigdata c:\namn.xml isimport $false cloneconfiganswer c:\answernamn.xml ImportEdgeConfig.ps1 cloneconfigdata c:\namn.xml isimport $true cloneconfiganswer c:\answernamn.xml Transport Queues(C:\Program Files\Microsoft\Exchange Server\ TransportRoles\data\Queue Loggar (C:\Program Files\Microsoft\Exchange Server\TransportRoles\ Logs) Windows Registry

18 Data: Unified Messaging Setup.com /m:recoverserver Ljudprompter(C:\Program Files\Microsoft\Exchange Server\ UnifiedMessaging\Prompts Inkommande meddelanden(c:\program Files\Microsoft\Exchange Server\UnifiedMessaging\Temp - *.eml *.wav Windows registret

19 Setup.com /m:recoverserver Restore Flytt till ny hårdvara Samma version operativsystem Ej Edge servrar AD info intakt Ny server: samma namn, samma partitionskonfiguration Resetta datorkontot i domänen Starta nya servern och joina domänen Kör Setupen Restore övrigt data

20 Setup.com /RecoverCMS Samma version operativsystem Samma partitionskonfiguration Installera rollen passiv mailbox Setup.com /recovercms /CMSName: namn /CMSIPaddress: ip Exchange System Attendant manuell start Restora databaser Mounta databaser

21 Database Portability Exchange 2007 databaser clean shutdown state Samma Exchange organisation Ej lägre version operativsystem Ny databas på target-servern (ny storagegroup) Databas överskrivningsbar Flytta source databas filer, transaktionsloggar och sök-index Mounta Peka användarna mot nya databasen

22 Dial Tone Samma server,alternativ server (2 scenarion) Flytta bort originaldatabasen till annat ställe Mounta originaldatabasen nu tom databas Skapa Recovery Storage Group Restora databasen till RSG, kopiera loggfiler från originaldatabasen till RSG Switcha dial tone databasen mot originaldatabasen Merga databaserna Skapas dial tone på annan server måste mailboxar pekas om mot nya servern Get-MailboxStatistics Database SRV01\SG\DB Mov box ConfigurationOnly TargetDatabase SRV02\SG\DB Peka tillbaka användarna efter restore Get-MailboxStatistics Database SRV02\SG\DB Mov box ConfigurationOnly TargetDatabase SRV01\SG\DB Merga databaserna

23 Tools i Exchange Database Recovery Management Tool Database Troubleshooter ESEUTIL Isinteg (Information Store Integrity Checker)

24 AntiSpam Antispam-agenterna kan installeras på HUB Transport \Microsoft\Exchange Server\Scripts>.\install-AntispamAgents.ps1 Attachment filtering är endast möjlig på Edge Server Antispam-agenterna kan installeras på HUB Transport På Edge Servern är de redan installerade

25 AntiSpam Analysera Mera Antispam-agenterna kan installeras på HUB Transport \Microsoft\Exchange Server\Scripts>.\install-AntispamAgents.ps1 Attachment filtering är endast möjlig på Edge Server Loggning är påslaget som standard. Kan avaktiveras i filen EdgeTransport.exe.config <add key="agentlogenabled" value="false" /> Agentloggarna hittas under \Exchange Server\TransportRoles\Logs\AgentLog Varje logg är max 10MB och de flushas var 30 dag eller om mappstorleken når 250MB Detta kan justeras genom att modifera filen EdgeTransport.exe.config: <add key="agentlogmaxdirectorysize" value=" " /> <add key="agentlogmaxfilesize" value=" " /> <add key="agentlogmaxage" value="60.00:00:00" /> Get-Agentlog -Location X:\Somefolder -Startdate 05/27/2008 EndDate 05/28/2008

26 Exchange 2007 Tack för att ni suttit här och lyssnat på oss!
