Grundläggningsmetoder för hus

Transkript

1

2 Grundläggningsmetoder för hus

3 Grundläggningens/ grundkonstruktionens uppgift Ta upp laster/krafter och föra ner dem till undergrunden 12 maj 2014 Sara Bäckström 3

4 Val av grundläggningsmetod Följande ska beaktas: Undergrund-geotekniska förhållanden Höjden på huset-belastning tolerans på sättning (minimala lutningar accepteras ibland) Med eller utan källare Intilliggande bebyggelse-grundvattennivån Markens nivåskillnad-topografin Byggnadens utformning-hur lasten fördelas Markens fuktinnehåll-hur bra går den att sänka gvy 12 maj 2014 Sara Bäckström 4

5 Geoteknik enligt Eurokoder SS-EN 1997 Dimensionering av geokonstruktioner Del 1: Dimensioneringsprinciper Del 2: Marktekniska undersökningar maj

6 2.1(8)P 6 Geoteknisk kategori 1: Små enkla byggnadsverk som utförs med försumbar risk och kända grundförhållanden Geoteknisk kategori 2: Konventionella typer av byggnadsverk och grundläggning utan exceptionell risk för omgivningspåverkan eller speciella jordeller belastningsförhållanden. Geotekniks kategori 3: Det som faller utanför kategori 1 eller 2 12 maj 2014 Sara Bäckström 6

7 Geotekniska kategorier enligt SS-EN : Geoteknisk kategori 1: Handläggning med rutinmetoder för dimensionering och utförande av grundläggning Ej urschaktning under grundvattenytan maj

8 Tabell för plattor för GK 1 12 maj 2014 Sara Bäckström 8

9 Geotekniska kategorier enligt SS-EN : Geoteknisk kategori 2 Konventionella typer av bärverk och grundläggning utan exceptionell risk eller svåra mark- eller belastningsförhållanden Omfattar kvantitativa geotekniska data och analys för att säkerställa att grundläggande krav uppfyllda Rutinmetoder för fält- och laboratorieundersökningar samt för dimensionering och utförande maj

10 Geotekniska kategorier enligt SS-EN : Geoteknisk kategori 2 exempel: Bankar och markarbeten Stagförankring och andra förankringssystem Tunnlar i fast osprucket berg utan speciella krav på vattentäthet eller andra krav maj

11 Allmänt råd Stödkonstruktioner där schaktdjupet är större än 4 m eller vatten har en avgörande betydelse bör behandlas som en konstruktion i geoteknisk kategori och dimensioneras exempelvis med numeriska metoder. 12 maj 2014 Sara Bäckström 11

12 Metoder: Grundläggning på utbredda plattor (sulor) Hel kantförstyvad platta Hel jämntjock platta Förtillverkade betongbalkar Plintar direkt på berg Grundläggning med pålar 12 maj 2014 Sara Bäckström 12

13 Utbredda plattor lätta byggnader där lasten inte behöver föras ned till fast botten GK 1 Då källargolv läggs direkt på mark Grundmur Källargolv direkt på mark B>500mm Grundplatta 12 maj 2014 Sara Bäckström 13

14 .utbredda plattor Grundläggningsdjup går att variera Succesiv variation Lutning 1:2 Ej för lös jord (dåliga massor) 12 maj 2014 Sara Bäckström 14

15 Platta på mark (utbredd platta) Användbar då laster på byggnader ej behöver föra ner till större djup men mer last än sula Sättningsutjämning Geo kategori 1 Kantförstyvad eller jämntjock Jämntjock platta för småhus 12 maj 2014 Sara Bäckström 15

16 Grundläggning på plintar På god berggrund med grundläggning direkt på berg Bra vid kuperad terräng Billigt och snyggt Fritidshus och arkitekthus på Bohusklippor Mindre fukt och radonproblem Rörelsefog, dilfog kan vara nödvändigt Ej handikapvänligt-ramper nödvändigt 12 maj 2014 Sara Bäckström 16

17 Grundläggning på plintar Fördel mot platta: Vid ojämn grund Vid svårigheter att komma till med betongbil eller ont om yta för att blanda betong. Finjustera med förankringjärn maj

18 Grundläggning med prefabricerad betongelement Vanligt vid kryprumsgrundläggning Plint, balk, grundplatta, L-stöd 12 maj 2014 Sara Bäckström 18

19 AMA-koder 12 maj 2014 Sara Bäckström 19

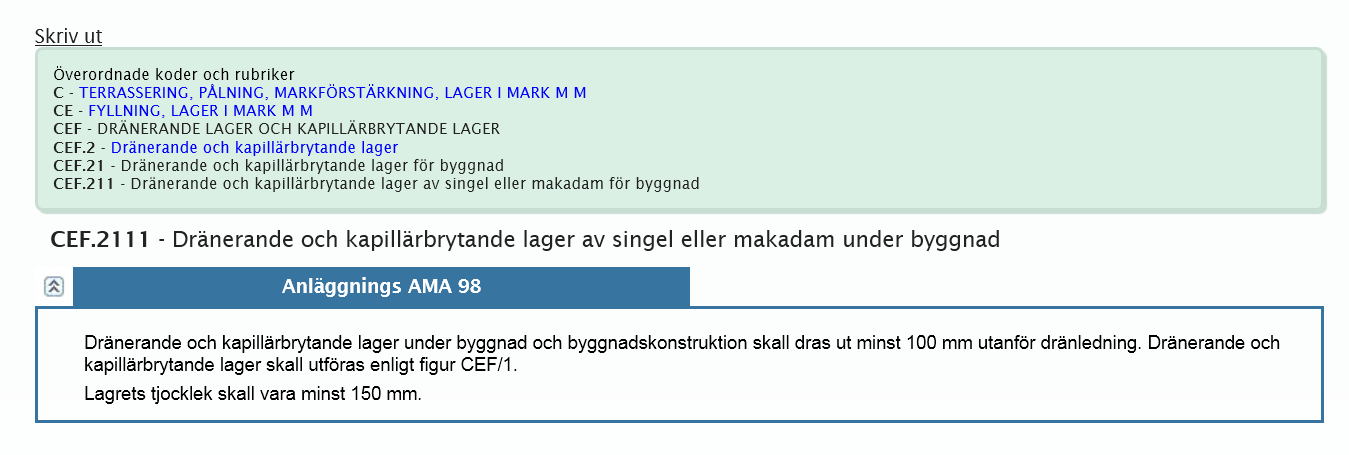

20 AMA-koder 12 maj 2014 Sara Bäckström 20

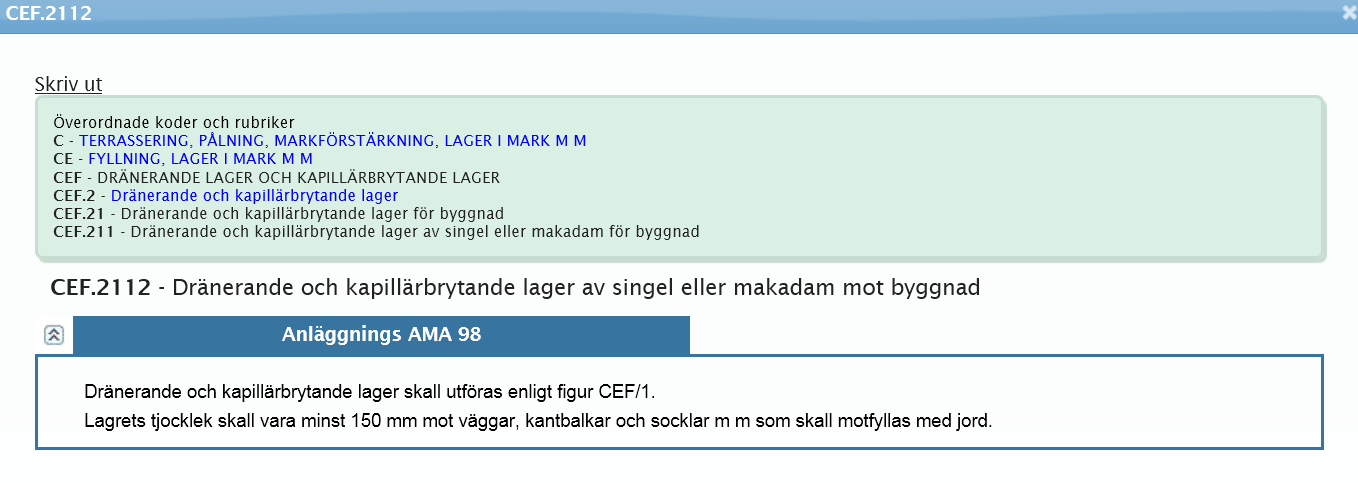

21 AMA-koder 12 maj 2014 Sara Bäckström 21
